Bedienungsanleitung

Bewegungsmelder-Alarm und Gong

Best.-Nr. 1761037

Bestimmungsgemäße Verwendung

Dieses Produkt soll als Alarm oder Türklingel verwendet werden. Ein Alarm kann so eingestellt werden, dass er bei jeder erkannten Bewegung ausgelöst wird. Das Hauptgerät ist drahtlos über die Fernbedienung erreichbar.

Kontakt mit Feuchtigkeit, z. B. Regen, ist unter allen Umständen zu vermeiden. Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder

verändern. Falls Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben, kann das Produkt beschädigt werden. Lesen Sie sich die Bedienungsanleitung genau durch und bewahren Sie diese auf. Stellen Sie Dritten dieses Produkt nur zusammen mit der Betriebsanleitung zur Verfügung.

Dieses Produkt erfüllt die gesetzlichen nationalen und europäischen Anforderungen. Alle

enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen

Lieferumfang

• 1 x Hauptgerät

• 1 x Wandhalterung

• 1 x Fernbedienung

• 1 x CR2032 Batterie (für Fernbedienung)

• 3 x Schrauben (1 x Ersatzteil)

• 3 x Dübel (1 x Ersatzteil)

• 1 x Bedienungsanleitung

b) Batterien

• Beachten Sie beim Einlegen der Batterie die richtige Polarität.

• Die Batterien sollten bei Nichtgebrauch für längere Zeit aus dem Produkt entfernt werden, um Schäden durch Auslaufen zu vermeiden. Auslaufende oder beschädigte Batterien können bei Hautkontakt Säureverätzungen hervorrufen. Beim Umgang mit beschädigten Batterien sollten Sie daher Schutzhandschuhe tragen.

• Bewahren Sie Batterien außerhalb der Reichweite von Kindern auf. Lassen Sie Batterien nicht frei herumliegen, da diese von Kindern oder Haustieren verschluckt werden könnten.

• Alle Batterien sollten zum gleichen Zeitpunkt ersetzt werden. Das Mischen alter und neuer Batterien im Produkt kann zum Auslaufen der Batterie und zu Produktschäden führen.

• Nehmen Sie keine Batterien auseinander, schließen Sie sie nicht kurz und

werfen Sie sie nicht ins Feuer. Versuchen Sie niemals, nicht auadbare Batterien

aufzuladen. Es besteht Explosionsgefahr!

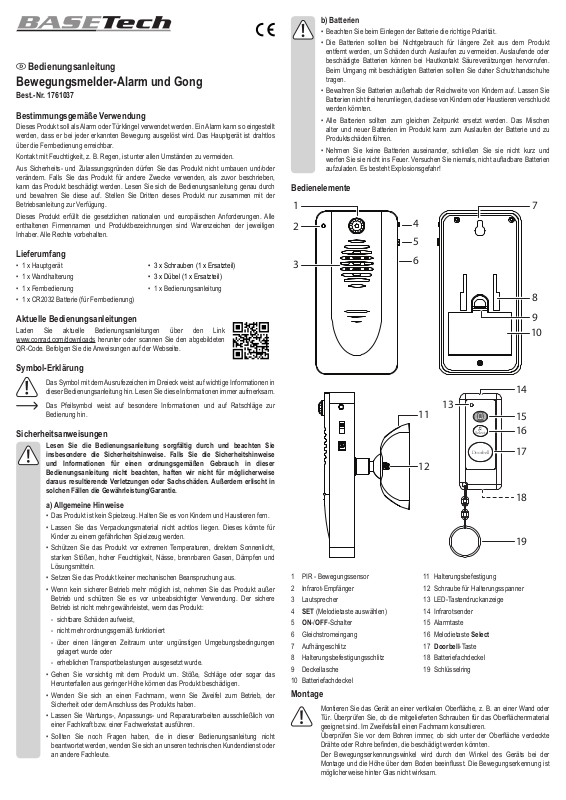

Bedienelemente

Aktuelle Bedienungsanleitungen

Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads herunter oder scannen Sie den abgebildeten

QR-Code. Befolgen Sie die Anweisungen auf der Webseite.

Symbol-Erklärung

Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Informationen in

dieser Bedienungsanleitung hin. Lesen Sie diese Informationen immer aufmerksam.

Das Pfeilsymbol weist auf besondere Informationen und auf Ratschläge zur

Bedienung hin.

Sicherheitsanweisungen

Lesen Sie die Bedienungsanleitung sorgfältig durch und beachten Sie insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und Informationen für einen ordnungsgemäßen Gebrauch in dieser Bedienungsanleitung nicht beachten, haften wir nicht für möglicherweise daraus resultierende Verletzungen oder Sachschäden. Außerdem erlischt in solchen Fällen die Gewährleistung/Garantie.

a) Allgemeine Hinweise

• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.

• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kinder zu einem gefährlichen Spielzeug werden.

• Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht, starken Stößen, hoher Feuchtigkeit, Nässe, brennbaren Gasen, Dämpfen und Lösungsmitteln.

• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.

• Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt:

- sichtbare Schäden aufweist,

- nicht mehr ordnungsgemäß funktioniert

- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde oder

- erheblichen Transportbelastungen ausgesetzt wurde.

• Gehen Sie vorsichtig mit dem Produkt um. Stöße, Schläge oder sogar das Herunterfallen aus geringer Höhe können das Produkt beschädigen.

• Wenden Sie sich an einen Fachmann, wenn Sie Zweifel zum Betrieb, der Sicherheit oder dem Anschluss des Produkts haben.

• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einer Fachkraft bzw. einer Fachwerkstatt ausführen.

• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet werden, wenden Sie sich an unseren technischen Kundendienst oder an andere Fachleute.

Select

Doorbell

15 16

1 PIR - Bewegungssensor 2 Infrarot-Empfänger 3 Lautsprecher 4 SET (Melodietaste auswählen) 5 ON-/OFF-Schalter 6 Gleichstromeingang 7 Aufhängeschlitz 8 Halterungsbefestigungsschlitz 9 Deckellasche 10 Batteriefachdeckel

Montage

Montieren Sie das Gerät an einer vertikalen Oberäche, z. B. an einer Wand oder

Tür. Überprüfen Sie, ob die mitgelieferten Schrauben für das Oberächenmaterial

geeignet sind. Im Zweifelsfall einen Fachmann konsultieren.

Überprüfen Sie vor dem Bohren immer, ob sich unter der Oberäche verdeckte

Drähte oder Rohre benden, die beschädigt werden könnten.

Der Bewegungserkennungswinkel wird durch den Winkel des Geräts bei der

Montage und die Höhe über dem Boden beeinusst. Die Bewegungserkennung ist

möglicherweise hinter Glas nicht wirksam.

11 Halterungsbefestigung 12 Schraube für Halterungsspanner 13 LED-Tastendruckanzeige 14 Infrarotsender 15 Alarmtaste 16 Melodietaste Select 17 Doorbell-Taste 18 Batteriefachdeckel 19 Schlüsselring

a) Bewegungserkennungswinkel (PIR-Sensor)

• Der Bewegungssensor (1) ist in das Produkt integriert und

reagiert auf Temperaturänderungen im Erfassungsbereich, z. B. Menschen oder Tiere, deren Temperaturen von der Umgebungstemperatur abweichen.

5 m120 o

• Positionieren Sie den Sensor so, dass die Person nicht direkt, sondern von links nach rechts oder von rechts nach links darauf zugeht.

- 120 ° horizontaler und vertikaler Bewegungserkennungswinkel.

- Ca. 5 m Erkennungsbereich.

b) Verstellbare Halterung

• Halten Sie die Halterungsbefestigung (11) an die Wand und markieren Sie die Position der

Löcher mit einem Stift.

• Verwenden Sie zum Bohren von Löchern einen Bohrer mit Durchmesser von 6 mm. Falls erforderlich, setzen Sie die Kunststoffdübel mit einem Hammer ein.

• Befestigen Sie die Halterungsbefestigung mit den mitgelieferten Schrauben an der Wand.

• Schieben Sie die Montagehalterung in den Wandhalterungsschlitz (8).

• Vergewissern Sie sich, dass der Aufsatz sicher ist, bevor Sie ihn loslassen.

- Passen Sie den Winkel der Haupteinheit an der Halterung vorsichtig an, um den

Sensorerkennungswinkel zu optimieren.

- Sie können die Installation testen, indem Sie auf den Sensor von außerhalb des

Erfassungsbereichs aus verschiedenen Winkeln zugehen.

• Ziehen Sie die Schraube des Halterungsspanners (12) fest, um die Position der Halterung

zu xieren.

Aufhängeschlitz

Sie können die Haupteinheit auch mit Hilfe des Aufhängeschlitzes an die Wand

hängen (7). Wenn Sie die mitgelieferten Schrauben nicht verwenden, stellen Sie

Beim Einschrauben sollte der Kopf etwas vorstehen, um einen sicheren

Der Bewegungserkennungswinkel kann nicht eingestellt werden, wenn er über den

• Wenn noch keine geeigneten Schrauben vorhanden sind, verwenden Sie eine mitgelieferte

• Verwenden Sie zum Bohren von Löchern einen Bohrer mit Durchmesser von 6 mm. Wenn

sicher, dass der Schraubenkopf in den Aufhängeschlitz passt (7).

Befestigungspunkt zu gewährleisten.

Aufhängeschlitz (7) montiert wird. Stellen Sie daher sicher, dass die Position vor dem Bohren geeignet ist.

Schraube und einen Dübel (falls erforderlich).

nötig, setzen Sie die Kunststoffdübel mit einem Hammer ein.

Batterien einlegen

Das Hauptgerät kann auch über einen Gleichstromeingang (6) an das Stromnetz

Der interne Batteriekreis wird getrennt, wenn das Gerät an eine externe Stromversorgung

Die Lebensdauer der Batterie hängt von der Umgebungstemperatur ab und davon,

a) Hauptgerät

• Um auf das Batteriefach zuzugreifen, müssen Sie zuerst die Halterungsbefestigung (11) bei

• Entfernen Sie den Batteriefachdeckel (10), indem Sie ihn mit der Abdeckungslasche (9) wegziehen.

• Legen Sie 3 x AAA-Batterien mit der richtigen Polarität in das Fach ein.

• Setzen Sie den Batteriefachdeckel (10) wieder ein.

b) Fernbedienung

• Entfernen Sie den Batteriefachdeckel (18), indem Sie ihn vorsichtig von der Abdeckungslasche

• Legen Sie die mitgelieferte Batterie des Typs CR2032 mit der positiven Polarität „+“ nach oben ein.

• Setzen Sie den Batteriefachdeckel (18) wieder ein.

angeschlossen werden. Der Adapter ist nicht enthalten.

angeschlossen wird. Es wird jedoch empfohlen, zuerst die Batterien zu entfernen.

wie oft das Hauptgerät und die Fernbedienung aktiviert werden.

Bedarf abnehmen.

Wenn die Lautstärke der Alarmmelodie oder der Türklingel niedrig ist, müssen Sie

möglicherweise die Batterien am Hauptgerät austauschen.

wegziehen.

Wenn die LED-Tastendruckanzeige (13) nicht leuchtet, tauschen Sie die Batterien in

der Fernbedienung aus.

Betrieb

a) Hauptgerät

Bewegungssensor-Alarm

• Schalten Sie das Gerät ein (5). Der Standardmodus ist Türklingel.

• Halten Sie SET (4) 3 Sekunden lang gedrückt, um den Alarmmodus aufzurufen.

• Ein kurzer Ton zeigt an, dass Sie sich im Alarmmodus benden.

Der Bewegungsmelder (1) ist jetzt aktiv. Wird eine Bewegung innerhalb des Sensorbereichs erkannt, wird der Alarm ausgelöst.

Nach dem Auslösen des Alarms dauert es etwa 35 Sekunden, bis der

Bewegungsmelder zurückgesetzt wird.

Türklingel

• Schalten Sie das Hauptgerät ein (5). Der Standardmodus ist Türklingel.

• Halten Sie im Alarmmodus SET (4) 3 Sekunden lang gedrückt, um den Türklingelmodus

aufzurufen.

• Ein kurzer Ton zeigt an, dass Sie sich im Türklingelmodus benden.

• Drücken Sie die SET (4) -Taste, um 16 verschiedene Melodien durchzublättern.

Wenn Sie das Gerät ausschalten oder die Batterien austauschen, wird die

ausgewählte Melodie auf die Werkseinstellungen zurückgesetzt.

b) Fernbedienung

Sie müssen sich in Reichweite des Hauptgeräts benden. Zwischen dem

Wenn Sie das Hauptgerät nicht mit der Fernbedienung steuern können, prüfen Sie,

• Bei eingeschaltetem Hauptgerät (5) können Sie die Doorbell (17) oder die Alarmtaste (15)

• Drücken Sie die Select (16) -Taste , um 16 verschiedene Melodien durchzublättern.

Infrarotsender (14) und dem Infrarot-Empfänger (2) muss freie Sicht bestehen.

ob die Batterie der Fernbedienung ausgetauscht werden muss.

drücken, um den bevorzugten Modus zu aktivieren.

Pflege und Reinigung

• Vor jeder Reinigung, schalten das Gerät aus (5) und trennen Sie das Produkt vom Stromnetz.

• Verwenden Sie keine aggressiven Reinigungsmittel, Alkohol oder andere chemischen Lösungsmittel, da diese zu Schäden am Gehäuse und zu Fehlfunktionen führen können.

• Verwenden Sie zum Reinigen des Produkts ein trockenes, faserfreies Tuch.

Entsorgung

a) Produkt

Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen

Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen

Entnehmen Sie evtl. eingelegte Batterien und entsorgen Sie diese getrennt vom Produkt.

Bestimmungen.

b) Batterien

Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller

Schadstoffhaltige Batterien sind mit dem nebenstehenden Symbol gekennzeichnet,

Ihre verbrauchten Batterien können Sie unentgeltlich bei den Sammelstellen Ihrer Gemeinde, unseren Filialen oder überall dort abgeben, wo Batterien verkauft werden!

Sie erfüllen damit die gesetzlichen Verpichtungen und leisten Ihren Beitrag zum Umweltschutz.

gebrauchten Batterien verpichtet, eine Entsorgung über den Hausmüll ist untersagt.

das auf das Verbot der Entsorgung über den Hausmüll hinweist. Die Bezeichnungen für das ausschlaggebende Schwermetall sind: Cd=Cadmium, Hg=Quecksilber, Pb=Blei (die Bezeichnung steht auf den Batterien z.B. unter dem links abgebildeten Mülltonnen-Symbol).

Technische Daten

Stromquelle (Hauptgerät) ............. 5 V / DC, 1 A (Adapter nicht im Lieferumfang enthalten)

Batterie (Fernbedienung) .............. 1 x 3V CR2032 (im Lieferumfang enthalten)

Lebensdauer der Batterie ............. Max. 1 Jahr (Hauptgerät)

Alarm Lautstärke .......................... Max. 115 dB

Türklingel ...................................... 16 Melodien

Türklingelvolumen ........................ Max. 105 dB

PIR-Erkennungswinkel ................. Ca. 120 ° (vertikal und horizontal)

PIR-Erkennungsabstand .............. Max. 5 m

Reichweite der Fernbedienung ..... Ca. 5 m

Betriebs-/Lagerbedingungen ........ -20 bis +45 °C, 0 – 85 % relative Luftfeuchtigkeit

Abmessungen (L x B x H) ............. 66 x 25 x 131mm

Gewicht ......................................... 145 g (ohne Batterie)

Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle

Rechte einschließlich der Übersetzung sind vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverlmung oder

die Erfassung in elektronischen Datenverarbeitungsanlagen bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, ist verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.

3 x 1,5 V, AAA (nicht im Lieferumfang enthalten)

Max. 1 Jahr (Fernbedienung)

• All batteries should be replaced at the same time. Mixing old and new batteries in the product can lead to battery leakage and product damage.

• Batteries must not be dismantled, short-circuited or thrown into re. Never recharge non-rechargeable batteries. There is a risk of explosion!

Operating Instructions

Motion Sensor Alarm and Doorbell

Item No. 1761037

Intended Use

This product is intended to be used as an alarm or doorbell. An alarm can be set to trigger whenever movement is detected, and the main unit can be accessed wirelessly via remote control.

Contact with moisture, e.g. rain must be avoided under all circumstances. For safety and approval purposes, you must not rebuild and/or modify this product. If you use

the product for purposes other than those described above, the product may be damaged. Read the instructions carefully and store them in a safe place. Make this product available to third parties only together with its operating.

Delivery Content

• 1 x Main unit

• 1 x Wall bracket

• 1 x Remote control

• 1 x CR2032 battery (for remote control)

Up-to-date Operating Instructions

Download the latest operating instructions at www.conrad.com/downloads or scan the QR code shown. Follow the instructions on the website.

Explanation of Symbols

The symbol with the exclamation mark in the triangle is used to indicate important

information in these operating instructions. Always read this information carefully.

The arrow symbol indicates special information and advice on operation.

• 3 x Screws (1 x spare)

• 3 x Dowels (1 x spare)

• 1 x Operating instructions

Operating Elements

Select

Doorbell

15 16

Safety Instructions

Read the operating instructions carefully and especially observe the safety information. If you do not follow the safety instructions and information on proper handling in this manual, we assume no liability for any resulting personal injury or damage to property. Such cases will invalidate the warranty/ guarantee.

a) General Information

• The product is not a toy. Keep it out of the reach of children and pets.

• Do not leave packaging material lying around carelessly. This may become dangerous playing material for children.

• Protect the product from extreme temperatures, direct sunlight, strong jolts, high

humidity, moisture, ammable gases, steam and solvents.

• Do not place the product under any mechanical stress.

• If it is no longer possible to operate the product safely, take it out of operation and protect it from any accidental use. Safe operation can no longer be guaranteed if the product:

- is visibly damaged,

- is no longer working properly,

- has been stored for extended periods in poor ambient conditions or

- has been subjected to any serious transport-related stresses.

• Please handle the product carefully. Jolts, impacts or a fall even from a low height can damage the product.

• Consult an expert when in doubt about the operation, safety or connection of the product.

• Maintenance, modications and repairs must only be completed by a technician or an authorised repair centre.

• If you have questions which remain unanswered by these operating instructions, contact our technical support service or other technical personnel.

b) Batteries

• Correct polarity must be observed while inserting the battery.

• The batteries should be removed from the product not used for a long period of time to avoid damage through leaking. Leaking or damaged batteries might cause acid burns when in contact with skin, therefore use suitable protective gloves to handle corrupted batteries.

• Batteries must be kept out of reach of children. Do not leave batteries lying around, as there is risk, that children or pets swallow them.

1 PIR - Motion sensor 2 Infrared receiver 3 Speaker 4 SET (select melody button) 5 Power ON/OFF switch 6 DC power input 7 Hanging slot 8 Bracket mount slot 9 Cover tab 10 Battery compartment cover

Installation

Mount the device to a vertical surface, e.g. wall or door. Check that the provided

Before drilling, always check for concealed wires or pipes beneath the surface that

The motion detection angle will be affected by the angle of the device when mounted

a) Motion Detection Angle (PIR Sensor)

screws are appropriate for the surface material. If in doubt consult a professional.

could be damaged or cause harm.

and how far it is above ground level. Motion detection may not be effective behind glass.

• The motion sensor (1) is integrated into the product and

responds to temperature changes within the detection range e.g. humans or animals whose temperatures differ from the ambient temperature.

5 m120 o

• Position the sensor so the person does not walk directly towards it, but crosses from left to right or vice versa.

- 120º horizontal and vertical detection angle.

- Approx. 5 m detection range.

11 Bracket mount 12 Bracket tensioner screw 13 LED button press indicator 14 Infrared transmitter 15 Alarm button 16 Select melody button 17 Doorbell button 18 Battery compartment cover 19 Key ring

+ 5 hidden pages

Basetech 1761037 User guide [ml]

Specifications and Main Features

Frequently Asked Questions

User Manual
