Originalbetriebsanleitung

Akku-Stichsäge 10.8 V

Best.-Nr. 1666211 Seite 2 - 17

Original Instructions

Cordless jigsaw 10.8 V

Item No. 1666211 Page 18 - 31

Notice originale

Scie sauteuse sans l 10,8 V

N° de commande 1666211 Page 32 - 46

Oorspronkelijke gebruiksaanwijzing

Snoerloze Decoupeerzaag 10,8 V

Bestelnr. 1666211 Pagina 47 - 61

Dit is een publicatie van Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle rechten, vertaling inbegrepen, voorbehouden. Reproducties van welke aard dan ook, bijvoorbeeld fotokopie,

microverlming of de registratie in elektronische gegevensverwerkingsapparatuur, vereisen de schriftelijke toestemming van

de uitgever. Nadruk, ook van uittreksels, verboden. De publicatie voldoet aan de technische stand bij het in druk bezorgen. ©

2018

by Conrad Electronic SE.

1666211_v2_1118_02_IPL_m

Inhaltsverzeichnis

Seite

1. Einführung ...........................................................................................................................................................3

2. Symbol-Erklärung ................................................................................................................................................ 3

3. Bestimmungsgemäße Verwendung .....................................................................................................................4

4. Lieferumfang ........................................................................................................................................................ 4

5. Allgemeine Sicherheitshinweise für Elektrowerkzeuge .......................................................................................5

a) Sicherheit im Arbeitsbereich .......................................................................................................................... 5

b) Elektrische Sicherheit ....................................................................................................................................5

c) Persönliche Sicherheit ................................................................................................................................... 6

d) Sorgfältiger Umgang und Gebrauch von Elektrowerkzeugen ......................................................................6

e) Sorgfältiger Umgang und Gebrauch von Akkugeräten .................................................................................. 7

f) Restgefahren ................................................................................................................................................. 8

g) Reparatur ....................................................................................................................................................... 8

h) Sicherheitshinweise für Stichsägen ...............................................................................................................8

6. Bedienelemente ................................................................................................................................................... 9

7. Einrichtung und Vorbereitung ..............................................................................................................................9

a) Sägeblätter einsetzen ....................................................................................................................................9

b) Akku einsetzen/wechseln ............................................................................................................................ 11

8. Betrieb ............................................................................................................................................................... 11

a) Vor jedem Gebrauch zu tun/zu überprüfen .................................................................................................. 11

b) Tipps zur Bedienung ....................................................................................................................................12

c) Produkt ein/ausschalten .............................................................................................................................. 12

d) Einen geraden Schnitt machen ...................................................................................................................13

e) Einen Tauchschnitt machen ......................................................................................................................... 13

9. Reinigung und Pege ........................................................................................................................................14

10. Lagerung und Transport ....................................................................................................................................15

11. Entsorgung ........................................................................................................................................................15

12. Technische Daten .............................................................................................................................................. 15

a) Allgemeines ................................................................................................................................................. 15

b) Maximale Sägekapazität ............................................................................................................................. 15

c) Schall- und Schwingungsinformationen ......................................................................................................16

d) Geeigneter Akkupack und Ladegerät .......................................................................................................... 16

13. Konformitätserklärung (DOC) ............................................................................................................................17

1. Einführung

Lieber Kunde, wir bedanken uns für den Kauf dieses Produkts. Dieses Produkt erfüllt die nationalen gesetzlichen sowie die europäischen Vorschriften. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als AnwenderIn diese

Bedienungsanleitung beachten!

Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur Inbetriebnahme

und Handhabung. Daran sollten Sie auch denken, wenn Sie dieses Produkt an Dritte weitergeben. Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf!

Bei technischen Fragen wenden Sie sich bitte an: Deutschland: www.conrad.de/kontakt

Österreich: www.conrad.at

Schweiz: www.conrad.ch

www.business.conrad.at

www.biz-conrad.ch

2. Symbol-Erklärung

Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für Ihre Gesundheit besteht, z. B.

durch einen elektrischen Schlag.

Das Symbol mit einem Ausrufezeichen in einem Dreieck weist auf wichtige Anweisungen in dieser

Bedienungsanleitung hin, die unbedingt befolgt werden müssen.

Das Pfeil-Symbol weist den Benutzer auf wichtige Tipps und Hinweise zum Gebrauch des Gerätes hin.

Siehe Bedienungsanleitung. Tragen Sie eine Schutzbrille.

Tragen Sie Schutzhandschuhe. Tragen Sie Gehörschutz.

Schalten Sie das Produkt aus und

Tragen Sie eine Staubschutzmaske.

entfernen Sie den Akku, bevor Sie es zusammenbauen, reinigen, Einstellungen vornehmen, warten, lagern oder transportieren.

/min

Leerlaufdrehzahl

Das Produkt entspricht den geltenden europäischen Bestimmungen und es wurde eine Bewertungsmethode für die Übereinstimmung mit diesen Bestimmungen durchgeführt.

oder

min

Umdrehungszahl

-1

Volt (Gleichspannung)

3. Bestimmungsgemäße Verwendung

Das Produkt ist zum Sägen von Holz, Kunststoff und Metall mit entsprechenden Sägeblättern (nicht im Lieferumfang enthalten) vorgesehen. Das Produkt ist nur für leichte Hausarbeiten geeignet. Es kann für viele Zwecke verwendet werden und ist besonders zur Durchführung geschwungener oder runder Schnitte geeignet. Das Produkt ist kabellos und wird von einem Akku betrieben.

Das Produkt ist ausschließlich zur Verwendung im Haushalt vorgesehen. Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder verändern. Falls Sie das

Produkt für andere Zwecke verwenden, als zuvor beschrieben, können Bauteile beschädigt werden. Außerdem kann eine unsachgemäße Verwendung Gefahren wie z. B. Kurzschluss, Feuer und Stromschläge hervorrufen. Lesen Sie sich die Bedienungsanleitung genau durch und bewahren Sie diese auf. Reichen Sie das Produkt nur zusammen mit der Bedienungsanleitung an dritte Personen weiter.

4. Lieferumfang

• Akku-Stichsäge

• Bedienungsanleitung

Aktuelle Bedienungsanleitungen

Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads herunter oder scannen Sie den QR-Code auf dieser Seite. Befolgen Sie die Anweisungen auf der Webseite.

Dieses Produkt wird ohne Akku und ohne Zubehörteile geliefert. Sie müssen einen geeigneten Akku, ein

Ladegerät und Zubehörteile kaufen:

• Akkupack: Conrad Best.-Nr. 1493004

• Ladegerät: Conrad Best.-Nr. 1761445

• 10-teiliges Stichsägeblatt-Set mit T-Schaft: Conrad Artikel-Nr. 1006751

5. Allgemeine Sicherheitshinweise für Elektrowerkzeuge

WARNUNG! Lesen Sie alle Warnhinweise und Anweisungen. Eine Nichtbefolgung dieser

Anweisungen kann zu Stromschlag, Brand und/oder schweren Verletzungen führen.

Bewahren Sie alle Warnhinweise und Anweisungen zum späteren Nachschlagen auf.

Der Begriff „Elektrowerkzeug“ in den Warnhinweisen bezieht sich auf Ihr netzbetriebenes (verkabeltes) Elektrowerkzeug oder Ihr batteriebetriebenes (kabelloses) Elektrowerkzeug.

a) Sicherheit im Arbeitsbereich

• Halten Sie den Arbeitsbereich sauber und gut beleuchtet. Unordnung und unbeleuchtete

Arbeitsbereiche können zu Unfällen führen.

• Elektrowerkzeuge dürfen nicht in explosionsgefährdeten Umgebungen benutzt werden, z. B. wenn entzündliche Flüssigkeiten, Gase oder Stäube vorhanden sind. Durch Elektrowerkzeuge entstehen Funken, die Staub oder Dämpfe zünden können.

• Bei Betrieb eines Elektrowerkzeugs müssen Kinder und Passanten ferngehalten werden. Durch Ablenkung besteht die Gefahr, die Kontrolle über das Werkzeug zu verlieren.

b) Elektrische Sicherheit

• Der Netzstecker des Elektrowerkzeugs muss zur Steckdose passen. Der Netzstecker darf nicht verändert werden. Verwenden Sie keine Adapterstecker für geerdete Elektrowerkzeuge.

Unveränderte Netzstecker und passende Steckdosen verringern das Stromschlagrisiko.

• Vermeiden Sie Körperkontakt mit geerdeten Oberächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht eine erhöhte Stromschlaggefahr, wenn Ihr Körper geerdet bzw. mit Schutzerde verbunden wird.

• Schützen Sie Elektrowerkzeuge vor Regen oder feuchten Bedingungen. Dringt Wasser in ein Elektrowerkzeug ein, steigt die Stromschlaggefahr.

• Das Netzkabel darf nicht zweckentfremdet werden. Das Netzkabel darf unter keinen Umständen

benutzt werden, um das Elektrowerkzeug zu tragen, daran zu ziehen bzw. von der Steckdose zu trennen. Halten Sie das Kabel von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen fern.

Ein beschädigtes oder verfangenes Netzkabel erhöht das Stromschlagrisiko.

• Bei Betrieb eines Elektrowerkzeugs im Freien muss ein außentaugliches Verlängerungskabel benutzt werden. Durch Verwendung eines außentauglichen Kabels sinkt die Gefahr eines Stromschlags.

• Falls der Einsatz eines Elektrowerkzeugs in Feuchträumen unvermeidlich ist, muss eine per FI- Schalter (Fehlerschutz-Stromschalter) abgesicherte Stromversorgung benutzt werden. Durch den FI-Schalter sinkt die Stromschlaggefahr.

c) Persönliche Sicherheit

• Bleiben Sie wachsam, behalten Sie Ihre Bewegungen im Auge und wenden Sie Ihren gesunden Menschenverstand an, wenn Sie ein Elektrowerkzeug einsetzen. Benutzen Sie das Elektrowerkzeug nicht, wenn Sie müde sind oder unter dem Einuss von Arzneimitteln, Alkohol

oder Medikamenten stehen. Eine unachtsame Bewegung während der Arbeit mit dem Elektrowerkzeug kann ernsthafte Verletzungen hervorrufen.

• Verwenden Sie persönliche Schutzausrüstung. Tragen Sie stets einen Augenschutz. Eine Schutzausrüstung wie etwa eine Staubschutzmaske, rutschsichere Schuhe, ein Schutzhelm oder ein an die jeweiligen Arbeitsbedingungen angepasster Gehörschutz senken die Verletzungsgefahr.

• Verhindern Sie einen versehentlichen Anlauf der Maschine. Vergewissern Sie sich, dass der Schalter in der Position „AUS” ist, bevor Sie den Stecker in die Steckdose stecken. Das Tragen von Elektrowerkzeugen mit einem Finger am Betriebsschalter oder das Anschließen von Elektrowerkzeugen bei eingeschaltetem Betriebsschalter stellt eine Unfallquelle dar.

• Justierschlüssel oder Schraubenschlüssel müssen vor dem Einschalten des Elektrowerkzeugs abgenommen werden. Bleibt ein Schrauben- oder Justierschlüssel an einem rotierenden Teil des Elektrowerkzeugs, besteht erhöhte Verletzungsgefahr.

• Nicht zu weit nach vorn strecken. Achten Sie stets auf einen festen Stand und auf Ihr Gleichgewicht. In unberechenbaren Situationen halten Sie das Elektrowerkzeug dadurch besser unter Kontrolle.

• Kleiden Sie sich korrekt. Tragen Sie weder lose Kleidung noch Schmuck. Halten Sie Ihre Haare, Kleidung und Handschuhe von sich bewegenden Teilen fern. Lose Kleidungsstücke, Schmuck oder lange Haare können von den sich bewegenden Teilen erfasst werden.

• Falls Vorrichtungen für den Anschluss einer Absaug- und Abscheideeinrichtung vorhanden sind, ist dafür zu sorgen, dass diese korrekt angeschlossen und verwendet werden. Das Verwenden dieser Einrichtungen verringert Gefährdungen durch Staub.

d) Sorgfältiger Umgang und Gebrauch von Elektrowerkzeugen

• Üben Sie keinen Druck auf das Elektrowerkzeug aus. Verwenden Sie für den jeweiligen Einsatzzweck das richtige Elektrowerkzeug. Mit dem richtigen Elektrowerkzeug lassen sich die

Arbeiten besser und sicherer in dem Tempo ausführen, für das es auch ausgelegt ist.

• Sollte sich das Elektrowerkzeug nicht am Schalter ein- oder ausschalten lassen, darf das Gerät nicht benutzt werden. Falls sich ein Elektrowerkzeug nicht mit dem Betriebsschalter kontrollieren lässt, stellt es eine Gefahrenquelle dar und muss repariert werden.

• Vor dem Einstellen, Zubehörwechsel oder Verstauen von Elektrowerkzeugen muss der

Gerätestecker aus der Steckdose gezogen und/oder der Akku aus dem Elektrowerkzeug genommen werden. Durch diese Sicherheitsvorkehrungen verringert sich die Gefahr, dass sich das

Elektrowerkzeug versehentlich in Gang setzt.

• Unbenutzte Elektrowerkzeuge müssen außerhalb der Reichweite von Kindern aufbewahrt

werden. Personen, die mit dem Elektrowerkzeug oder mit diesen Anweisungen nicht vertraut sind, ist der Betrieb des Elektrowerkzeugs zu untersagen. In den Händen ungeschulter Personen

stellen Elektrowerkzeuge eine Gefahr dar.

• Elektrowerkzeuge müssen instandgehalten werden. Kontrollieren Sie, ob bewegliche Geräteteile

einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind,

dass die Funktion des Gerätes beeinträchtigt ist. Vor dem Gebrauch muss ein beschädigtes Elektrowerkzeug repariert werden. Viele Unfälle werden durch schlecht instandgehaltene

Elektrowerkzeuge verursacht.

• Schneidwerkzeuge müssen immer scharf und sauber sein. Korrekt gewartete Schneidwerkzeuge

mit scharfen Schneidkanten laufen weniger Gefahr, sich festzusetzen und sind leichter unter Kontrolle zu halten.

• Befolgen Sie bei der Verwendung des Elektrowerkzeugs, der Zubehörteile und Einsatzwerkzeuge

etc. die vorliegenden Hinweise und berücksichtigen Sie dabei auch die Arbeitsbedingungen sowie die auszuführenden Arbeiten. Der Einsatz des Elektrowerkzeugs für Arbeiten, die von den

vorgesehenen Einsatzzwecken abweichen, können gefährliche Situationen hervorrufen.

• Halten Sie die Oberächen der Griffe trocken, sauber und frei von Öl und Fett. Wenn die

Oberächen der Griffe rutschig sind, haben Sie in unerwarteten Situationen keine Kontrolle über das

Werkzeug.

e) Sorgfältiger Umgang und Gebrauch von Akkugeräten

• Laden Sie die Akkus nur in Ladegeräten auf, die vom Hersteller empfohlen werden. Für ein

Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.

• Verwenden Sie nur die dafür vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von

anderen Akkus kann zu Verletzungen und Brandgefahr führen.

• Wenn der Akku nicht in Verwendung ist, halten Sie ihn von anderen Metallobjekten

wie Büroklammern, Münzen, Schlüsseln, Nageln, Schrauben oder anderen kleinen Metallgegenständen fern, die eine Verbindung der Kontakte herstellen können. Ein Kurzschluss

zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.

• Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt

damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt,

nehmen Sie ärztliche Hilfe in Anspruch. Austretende Akkuüssigkeit kann zu Hautreizungen oder

Verbrennungen führen.

• Verwenden Sie den Akku oder das Werkzeug nicht, wenn diese beschädigt oder verändert

wurden. Beschädigte oder veränderte Akkus können sich unvorhersehbar verhalten und Feuer, Explosionen oder Verletzungsgefahren verursachen.

• Setzen Sie den Akku oder das Werkzeug keinem Feuer oder extremen Temperaturen aus. Die

Einwirkung von Feuer oder Temperaturen über 130°C kann eine Explosion verursachen.

• Befolgen Sie alle Hinweise zum Ladevorgang und laden Sie den Akku oder das Werkzeug

nicht außerhalb des in den Gebrauchsanweisungen vorgesehenen Temperaturbereichs. Ein

unsachgemäßer Ladevorgang oder ein Auaden bei Temperaturen außerhalb des angegebenen

Bereiches kann den Akku beschädigen und die Brandgefahr erhöhen.

f) Restgefahren

Selbst wenn Sie dieses Gerät unter Beachtung sämtlicher Sicherheitsvorschriften bedienen, bestehen dennoch potenzielle Risiken für Körperverletzungen und Sachschäden. Folgende Gefahren können in Verbindung mit dem Aufbau und Design dieses Gerätes auftreten:

• Gesundheitsschäden, die durch die Vibrationsemissionen hervorgerufen werden, wenn das Gerät über einen längeren Zeitraum benutzt oder nicht ordnungsgemäß bedient und einwandfrei gewartet wird.

• Verletzungen und Sachschäden durch defekte Verarbeitungswerkzeuge oder durch das plötzliche Auftreffen auf versteckte Objekte während des Gebrauchs.

• Gefahr von Körperverletzungen und Sachschäden aufgrund von weggeschleuderten Gegenständen.

g) Reparatur

• Lassen Sie das Elektrowerkzeug nur von einem Fachmann und nur mit identischen Ersatzteilen reparieren. Auf diese Weise bleibt die Sicherheit des Elektrowerkzeugs erhalten.

• Warten Sie keine beschädigten Akkus. Eine Wartung der Akkus darf nur vom Hersteller oder autorisierten Dienstleistern vorgenommen werden.

h) Sicherheitshinweise für Stichsägen

• Halten Sie das Gerät an den isolierten Griffächen, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug oder Befestigungselemente verborgene Stromleitungen treffen können. Der Kontakt des Einsatzwerkzeugs mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu Stromschlag führen.

• Verwenden Sie Klemmen oder andere praktische Vorrichtungen, um das Werkstück zu sichern und an einer stabilen Fläche zu befestigen. Wenn Sie das Werkstück mit der Hand oder gegen Ihren Körper halten, ist es instabil – Sie können die Kontrolle verlieren mögliche Verletzungen sind die Folge.

• Tragen Sie beim Sägen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken.

• Schalten Sie das Gerät ein und warten Sie, bis es seine volle Geschwindigkeit erreicht hat, bevor Sie damit das Werkstück berühren. Das Werkzeug kann vibrieren und es kann zu einem Rückstoß kommen, wenn die Geschwindigkeit des Sägeblattes zu Beginn des Schnittes zu langsam ist.

• Achten Sie vor dem Sägen auf ausreichend Platz hinter dem Werkstück, damit das Sägeblatt nicht den Boden, die Werkbank etc. berührt.

• Schalten Sie das Werkzeug aus und warten Sie, bis das Sägeblatt vollständig angehalten hat, bevor Sie das Sägeblatt aus dem Werkstück entfernen.

• Berühren Sie das Sägeblatt oder das Werkstück nicht sofort nach dem Betrieb; sie können extrem heiß werden. Verbrennungsgefahr!

• Um das Risiko einer Explosion, eines Stromschlages oder von Sachschäden zu verringern, überprüfen Sie den Arbeitsbereich immer auf verborgene Gasleitungen, Stromleitungen oder Wasserleitungen.

• Halten Sie Ihre Hände von allen beweglichen Teilen fern. Greifen Sie nicht unter das Werkstück.

• Verwenden Sie keine stumpfen oder beschädigten Klingen. Sie können überschüssige Reibung, klemmende Klingen und einen Rückstoß verursachen.

• Machen Sie sich mit Ihrem Werkstück vertraut. Entfernen Sie Nägel und Schraubköpfe, bevor Sie sägen. Verborgene, harte Gegenstände mit einer Klinge können einen Rückstoß des Werkzeugs verursachen.

• Tragen Sie eine Staubschutzmaske, wenn Sie mit den folgenden Materialien arbeiten: – Blei aus bleihaltigen Anstrichen – Kristalline Kieselsäure aus Ziegelsteinen, Zement und anderen Mauerwerken – Arsen und Chrom aus chemisch behandeltem Bauholz Ein Einatmen diese schädlichen/giftigen Staube kann die Gesundheit des Werkzeugbedieners und

anderer Personen gefährden. Das Risiko durch diesen Chemikalienkontakt ist von der Häugkeit solcher

Arbeiten abhängig. Um den Kontakt mit diesen Chemikalien zu reduzieren: arbeiten Sie in einem gut belüfteten Bereich und mit geprüfter persönlicher Schutzausrüstung, wie Staubschutzmasken, die speziell für die Filterung mikroskopischer Partikel vorgesehen sind.

6. Bedienelemente

(Ú Ausklappseite) 1 Kontaktschutz 2 Spannhebel 3 Sperrtaste 4 Akkufach 5 Ein-/Ausschalter 6 Fußplatte

7. Einrichtung und Vorbereitung

Schalten Sie das Produkt aus und entfernen Sie den Akku, bevor Sie es zusammenbauen, reinigen,

Einstellungen vornehmen, warten, lagern oder transportieren.

Tragen Sie beim Umgang mit dem Produkt immer Sicherheitshandschuhe.

a) Sägeblätter einsetzen

Entfernen Sie immer Rückstände von Fremdkörpern, die am Sägeblatt und/oder an der Sägeblatt-

Halterung festkleben. Wenn Sie das nicht tun, kann das Sägeblatt möglicherweise nicht mehr ausreichend festgezogen werden, was zu schweren Körperverletzungen führen kann.

Während des Einsetzens muss der Akku aus dem Produkt entfernt werden, um Verletzungen zu vermeiden.

Die Sägeblätter sind nicht im Lieferumfang enthalten. Verwenden Sie ein unbeschädigtes Sägeblatt mit

T-Schaft, das für die Sägearbeit geeignet ist. Wenn Sie Sägeblätter ohne T-Schaft verwenden, können sich diese aus dem Werkzeug lösen und Körperverletzungen oder Sachschäden verursachen (Ú Abb. 1).

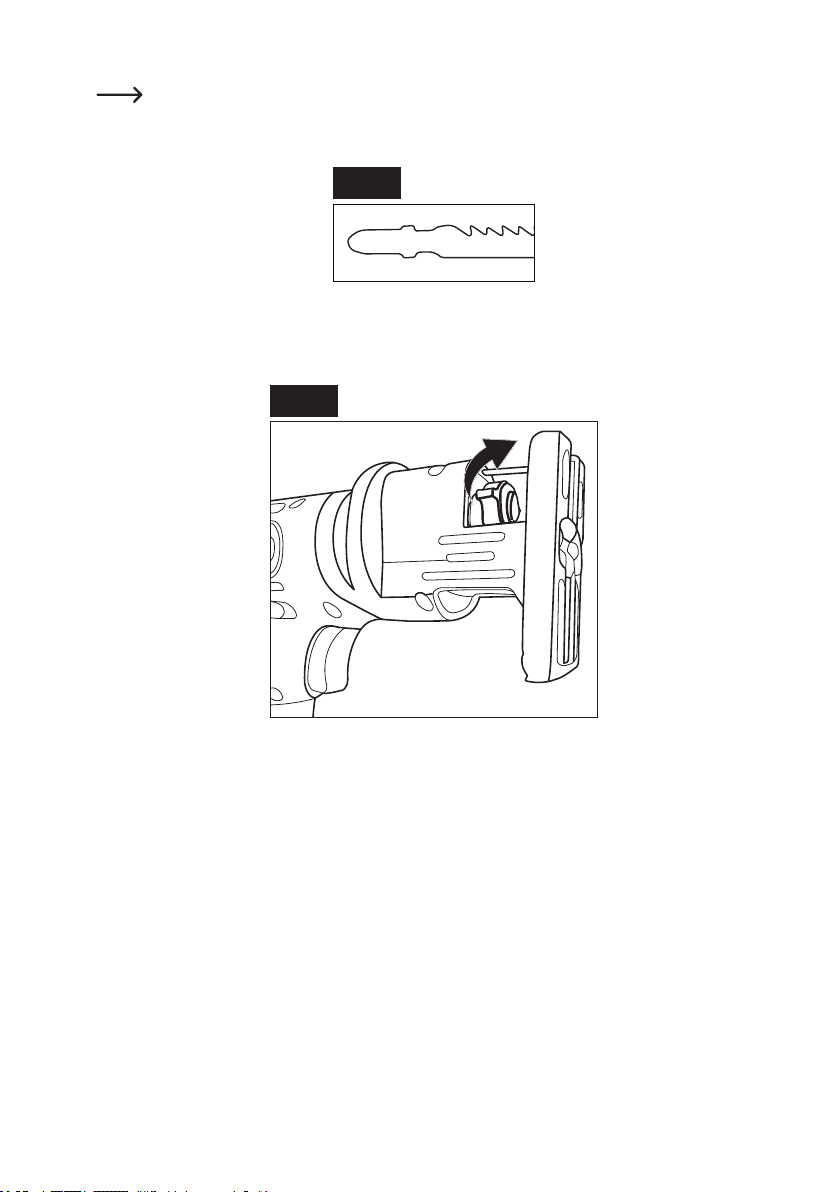

Abb. 1

1. Entfernen Sie den Akku vom Produkt (wenn er bereits installiert ist).

2. Drehen Sie den Spannhebel (2) im Uhrzeigersinn und halten Sie ihn in dieser Position (Abb. 2).

Abb. 2

3. Setzen Sie das Sägeblatt vollständig in die Rille ein (die Zähne zeigen in Sägerichtung nach oben) und lassen Sie den Spannhebel los (Ú Abb. 3).

4. Vergewissern Sie sich nach dem Einsetzen, dass das Sägeblatt sicher und fest sitzt, indem Sie versuchen, es herauszuziehen.

Abb. 3

b) Akku einsetzen/wechseln

Der Akku passt nur in einer Richtung auf das Produkt. Stecken Sie ihn nicht mit Gewalt in das Akkufach (4).

1. Schieben Sie den Akku in das Akkufach, bis er hörbar einrastet.

2. Um den Akku zu entfernen, drücken Sie auf die Entriegelungen an den Seiten des Akkus und ziehen Sie ihn heraus.

8. Betrieb

a) Vor jedem Gebrauch zu tun/zu überprüfen

1. Tragen Sie eine Schutzbrille und Schutzhandschuhe. Es werden auch Gehörschutz und eine

Staubschutzmaske empfohlen. Angemessene Schutzkleidung verringert Verletzungen durch umheriegende Teile oder versehentlichen Kontakt mit rauen Oberächen.

2. Verwenden Sie keine Aufsätze oder Zubehörteile, die nicht vom Hersteller empfohlen werden. Dies kann zu schweren Verletzungen führen.

3. Überprüfen Sie, ob die Zubehörteile korrekt xiert sind (ÚSägeblätter einsetzen).

b) Tipps zur Bedienung

• Verwenden Sie Klemmen oder andere praktische Vorrichtungen, um das Werkstück zu sichern und an einer stabilen Fläche zu befestigen.

• Sicherungen müssen an beiden Seiten des Schnittes angebracht werden, um ein Verklemmen des Sägeblattes zu vermeiden.

• Markieren Sie die Schnittlinie vor der Durchführung am Werkstück.

• Achten Sie darauf, dass das Werkstück keine Elemente mit unterschiedlicher Härte enthält (z. B. Klammern, Nägel).

• Wenn das Werkzug seine volle Geschwindigkeit erreicht hat, beginnen Sie mit dem Sägen, indem Sie das

Werkzeug mit beiden Händen nach vorne führen. Drücken Sie das Werkzeug leicht gegen die Oberäche, während

Sie es entlang der Schnittlinie nach vorne führen.

• Vermeiden Sie eine Neigung oder abrupte Richtungsänderung des Werkzeuges.

• Machen Sie beim Sägen harter Metalle regelmäßige Pausen, um das Sägeblatt abkühlen zu lassen.

• Verwenden Sie beim Sägen geschwungener Linien ein geeignetes Kurvensägeblatt (mit schmäleren Blättern).

• Zum Sägen von Löchern markieren Sie zunächst das Loch am Werkstück. Bohren Sie ein Loch an der markierten Linie, dessen Durchmesser größer ist als das Sägeblatt des Werkzeuges. Führen Sie das Sägeblatt durch das Loch und sägen Sie entlang der markierten Linie.

• Halten Sie das Produkt immer senkrecht zu der zu sägenden Stelle. Wenn Sie es schräg halten, kann das Sägeblatt verklemmen.

• Der Kontaktschutz (1) am Gehäuse verhindert ein versehentliches Berühren des Sägeblattes während der Arbeit und darf nicht entfernt werden.

c) Produkt ein/ausschalten

1. Um das Produkt einzuschalten, drücken Sie die Sperrtaste (3) an einer Seite des Produktes und betätigen Sie

anschließend den Ein/Ausschalter (5) (Ú Abb. 4).

Abb. 4

2. Um das Produkt auszuschalten, lassen Sie den Ein-/Ausschalter (5) los. Lassen Sie das Werkzeug zum vollständigen Stillstand kommen, bevor Sie das Sägeblatt vom Werkstück entfernen.

d) Einen geraden Schnitt machen

1. Positionieren Sie das Werkzeug mit der Vorderseite der Fußplatte (6) am Werkstück.

2. Halten Sie die Fußplatte fest gegen das Werkstück und führen Sie das Werkzeug entlang der gewünschten Schnittlinie. Wenden Sie keinen zu festen Druck am Werkzeug an. Ein leichter Druck gegen das Sägeblatt sorgt für die optimale Sägegeschwindigkeit.

e) Einen Tauchschnitt machen

Tauchschnitte sind zum Sägen grober Öffnungen in weichere Materialien vorgesehen. Machen Sie keinen Tauchschnitt in harte Materialien, z. B. Hartholz oder Stahl.

1. Markieren Sie Linien für die Öffnung am Werkstück.

2. Positionieren Sie das Werkzeug so, dass die Kante der Fußplatte am Werkstück auiegt, während sich das Sägeblatt oberhalb des Werkstückes bendet (Ú Abb. 5).

3. Schalten Sie das Werkzeug ein und senken Sie das Sägeblatt langsam ab.

4. Wenn das Sägeblatt das Werkstück berührt, drücken Sie die Kante der Fußplatte weiterhin nach unten, während

Sie das Produkt langsam nach unten neigen, bis die Fußplatte ach auf dem Werkstück auiegt.

5. Sägen Sie entlang der Schnittlinie (Ú Abb. 6).

Zum Sägen scharfer Ecken sägen Sie bis in die Ecke und danach etwas zurück, bevor Sie die Ecke rund

aussägen. Nachdem die Öffnung vollständig ist, gehen Sie zurück zu jeder Ecke und sägen Sie von der entgegengesetzten Richtung in die Ecke, um den gewünschten Winkel zu erzielen.

Abb. 5

Am besten probieren Sie diesen Vorgang für einige Minuten auf einem Reststück aus.

Abb. 6

9. Reinigung und Pege

Schalten Sie das Produkt aus und entfernen Sie den Akku, bevor Sie es zusammenbauen, reinigen,

Abgesehen von der Reinigung ist das Produkt wartungsfrei.

Einstellungen vornehmen, warten, lagern oder transportieren.

Verwenden Sie unter keinen Umständen aggressive Reinigungsmittel, Reinigungsalkohol oder andere

chemische Lösungen, um das Gehäuse des Produktes zu reinigen.

• Tauchen Sie das Produkt niemals in Wasser oder andere Flüssigkeiten ein.

• Reinigen Sie das Gehäuse des Produktes mit einem feuchten, fusselfreien Tuch.

• Reinigen Sie die Lüftungsschlitze an der Seitenabdeckung des Produktes mit einer weichen Bürste. Verstopfte Lüftungsschlitze können zu einer Überhitzung des Motors führen.

• Wischen Sie die Oberäche anschließend mit einem trockenen Tuch ab.

10. Lagerung und Transport

• Schalten Sie das Produkt aus und entfernen Sie den Akku.

• Reinigen Sie das Produkt wie oben beschrieben.

• Bewahren Sie das Produkt im Innenbereich, an einem trockenen, für Kinder unzugänglichen Ort auf.

• Wir empfehlen, das Produkt in der Originalverpackung zu lagern oder mit einem geeigneten Tuch oder Hülle abzudecken, um es vor Staub zu schützen.

• Schützen Sie das Produkt vor schweren Stößen oder starken Vibrationen, die beim Transport auftreten können. Sichern Sie das Produkt, um es vor dem Herunterfallen oder Umkippen zu schützen.

11. Entsorgung

Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen Sie das Produkt am

Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen.

Sie erfüllen damit die gesetzlichen Verpichtungen und leisten Ihren Beitrag zum Umweltschutz.

12. Technische Daten

a) Allgemeines

Eingangsspannung ...........................................10,8 V

Leerlaufdrehzahl n0 ...........................................2100 min

Sägeblatt-Typ ...................................................Sägeblatt mit T-Schaft

Betriebs-/Lagerbedingungen ............................0 bis +45°C, 20 bis 85 % rF

Abmessungen (B x T x H).................................210 x 58 x 190 mm

Gewicht .............................................................ca. 705 g

-1

b) Maximale Sägekapazität

Holz ..................................................................25 mm

Stahl .................................................................4 mm

Kunststoff ..........................................................5 mm

Aluminium .........................................................5 mm

c) Schall- und Schwingungsinformationen

Geräuschemissionswert LPA ..............................88,2 dB(A)

Geräuschemissionswert LWA .............................99,2 dB(A)

Messunsicherheit KpA, KWA ................................3 dB(A)

Schwingungsniveau beim Sägen von Holz ......4.300 m/s

Schwingungsniveau beim Sägen von Metall ....5.154 m/s

Messunsicherheit K ..........................................1,50 m/s

Der in dieser Gebrauchsanleitung angegebene Schwingungsemissionswert wurde in Übereinstimmung einem in der europäischen Norm EN 60745 angegebenen, standardisierten Test ermittelt und kann zum Vergleich mit

anderen Werkzeugen verwendet werden. Der angegebene Schwingungswert kann auch für eine vorläuge

Expositionsbewertung herangezogen werden.

Achtung! Abhängig von der jeweiligen Werkzeugverwendung können die Vibrationsemissionen im

praktischen Einsatz des Elektrowerkzeugs von den Gesamtwertangaben abweichen.

Das Ausmaß an Sicherheitsmaßnahmen und Maßnahmen zum Schutz des Verwenders basiert auf dem geschätzten Ausmaß an Beanspruchung (unter Berücksichtigung aller Abschnitte des Betriebs, wie z. B. Ausschalten der Maschine, Leerlauf sowie Auslösezeit).

Maßnahmen zur Minimierung der Risiken durch Schwingungsexposition

• Verwenden Sie immer scharfe Klingen.

• Warten und pegen Sie das Produkt dieser Anleitung entsprechend und halten Sie die Klingen gut geschmiert.

• Vermeiden Sie den Einsatz von Werkzeugen bei Temperaturen unter 0 °C.

• Tragen Sie immer Schutzhandschuhe.

• Verteilen Sie Ihre Arbeit mit schwingungserzeugenden Geräten über mehrere Tage.

d) Geeigneter Akkupack und Ladegerät

Akkupack ..........................................................Conrad Best.-Nr. 1493004

Ladegerät .........................................................Conrad Best.-Nr. 1761445

13. Konformitätserklärung (DOC)

Conrad Electronic SE, Klaus-Conrad-Straße 1, D-92240 Hirschau, erklärt hiermit, dass dieses Produkt den Anforderungen der folgenden Richtlinien entspricht:

Richtlinie über die elektromagnetische Verträglichkeit 2014/30/EU

EN 55014-1:2006 + A1:2009 + A2:2011

EN 55014-2:2015

Maschinenrichtlinie 2006/42/EG

EN 60745-1:2009 + A11:2010

EN 60745-2-11:2010

Richtlinie zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe 2011/65/EG

Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar:

www.conrad.com/downloads

Wählen Sie eine Sprache durch Anklicken eines Flaggensymbols aus und geben Sie die Bestellnummer

des Produkts in das Suchfeld ein; anschließend können Sie die EU-Konformitätserklärung im PDF-Format herunterladen.

Table of contents

Page

1. Introduction ........................................................................................................................................................ 19

2. Explanation of symbols ...................................................................................................................................... 19

3. Intended use ...................................................................................................................................................... 20

4. Delivery content ................................................................................................................................................. 20

5. General power tool safety warnings ..................................................................................................................21

a) Work area safety .........................................................................................................................................21

b) Electrical safety ........................................................................................................................................... 21

c) Personal safety ............................................................................................................................................ 21

d) Power tools use and care ............................................................................................................................ 22

e) Battery tool use and care .............................................................................................................................22

f) Residual risks .............................................................................................................................................. 23

g) Service ......................................................................................................................................................... 23

h) Jigsaw safety warnings ................................................................................................................................23

6. Operating elements ...........................................................................................................................................24

7. Setup and preparation ....................................................................................................................................... 25

a) Installing blades ........................................................................................................................................... 25

b) Assembling/changing the battery ................................................................................................................26

8. Operation ........................................................................................................................................................... 26

a) To do/check before each use .......................................................................................................................26

b) Operation tips .............................................................................................................................................. 27

c) Switching the product on/off ........................................................................................................................27

d) Making a straight cut ................................................................................................................................... 28

e) Making a plunge cut .................................................................................................................................... 28

9. Cleaning and maintenance ................................................................................................................................ 29

10. Storage and transportation ................................................................................................................................ 29

11. Disposal .............................................................................................................................................................29

12. Technical data ....................................................................................................................................................30

a) General ........................................................................................................................................................ 30

b) Maximum cutting capacity ........................................................................................................................... 30

c) Sound and vibration information .................................................................................................................. 30

d) Suitable battery pack and charger ............................................................................................................... 31

13. Declaration of Conformity (DOC) ....................................................................................................................... 31

1. Introduction

Dear customer, Thank you for purchasing this product. This product complies with statutory national and European regulations. For safety reasons, always follow the instructions in this manual.

These operating instructions are part of this product. They contain important information on setting up and

using the product. Also consider this if you pass on the product to any third party. Therefore, retain these operating instructions for reference!

If there are any technical questions, please contact: International: www.conrad.com/contact United Kingdom: www.conrad-electronic.co.uk/contact

2. Explanation of symbols

The symbol with a ash in a triangle indicates health risks e.g. due to electric shock.

The symbol with an exclamation mark in a triangle indicates important instructions contained in these

operating instructions that must be followed.

The arrow symbol alerts the user to the presence of important tips and notes on using the device.

Refer to instruction manual/booklet. Wear eye protection.

Wear protective gloves. Wear ear protection.

Switch the product off and remove battery pack before assembly, cleaning, adjustments, maintenance, storage and transportation.

No load speed

/min or

-1

min

Wear dusk protection.

Revolutions per minute

+ 42 hidden pages
