Tartalomjegyzék
1. Bevezetés ............................................................................................................................................................3
2. A szimbólumok magyarázata
3. Rendeltetésszerű használat
4. A szállítás tartalma
5. Az elektromos szerszámok általános biztonsági előírásai
a) Biztonság a munkaterületen
b) Elektromos biztonság
c) Személyek biztonsága
d) Az elektromos szerszámok gondos kezelése és használata
e) Az akkumulátoros készülékek gondos kezelése és használata
f) Egyéb veszélyek
g) Javítás
h) Biztonsági tudnivalók a beszúrófűrészekről
6. Kezelőszervek
7. Összeállítás és előkészítés
a) A fűrészlapok berakása
b) Az akkumulátor berakása/cseréje
8. Használat
a) Tennivalók/ellenőrizendők minden egyes használat előtt
b) Kezelési tanácsok
c) A készülék bekapcsolása/kikapcsolása
d) Egyenes vágás

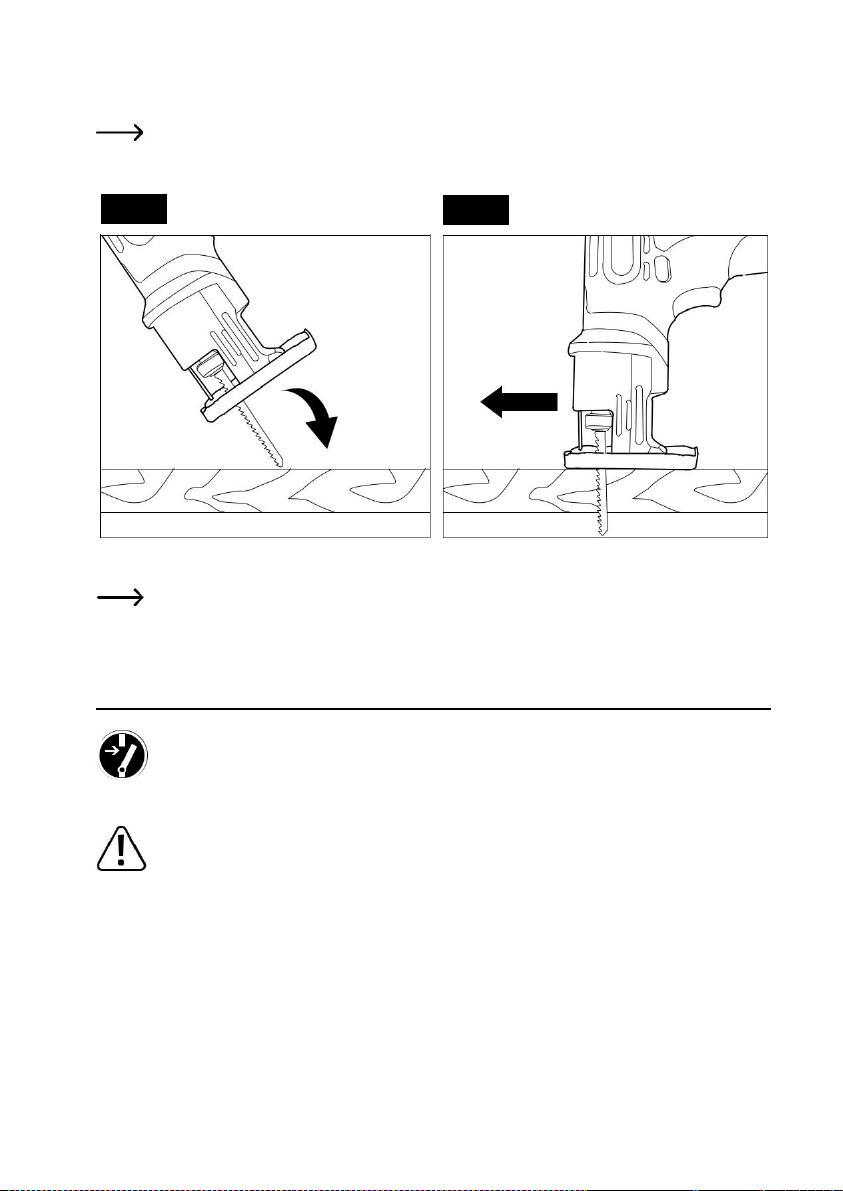

e) Beszúróvágás
9. Tisztítás és ápolás
10. Tárolás és szállítás
11. Eltávolítás
12. Műszaki adatok
a) Általános adatok
b) Maximális fűrészelési kapacitás
c) Hang- és rezgésadatok
d) Alkalmas akkumulátor és töltőkészülék
13. Konformitási nyilatkozat (DOC)
................................................................................................................
............................................................................................................
................................................................................................................
...............................................................................................................
.........................................................................................................
............................................................................................
.............................................................................................
.......................................................................................................
............................................................
........................................................................................
................................................................................................
...............................................................................................
....................................................
................................................
.....................................................................................................
......................................................................
..............................................................................................
.............................................................................................
................................................................................
......................................................
..................................................................................................
..........................................................................
...................................................................................................
.....................................................................................................
......................................................................................................
.....................................................................................................
...................................................................................................
..................................................................................
............................................................................................
..........................................................................
........................................................................................
oldal
11
11
11
12
12
13
13
14
15
15
15
15
15
16
16
17
2
3
4
4
5
5
5
6
6
7
8
8
8
9
9
9
1. Bevezetés
Kedves Vevőnk!
Köszönjük, hogy ezt a készüléket választotta.
A készülék megfelel a nemzeti és európai törvényi előírásoknak.
Ennek az állapotnak a fenntartása és a veszélytelen működés biztosítása érdekében Önnek mint felhasználónak be
kell tartania a használati útmutató előírásait.
Műszaki kérdéseire az alábbi elérhetőségek valamelyikén kaphat választ:
Németország:
Ez a használati útmutató ehhez a készülékhez tartozik. Az útmutató fontos tudnivalókat tartalmaz a
használatba vételhez és a kezeléshez. Gondoljon erre akkor is, amikor a készüléket harmadik személynek
továbbadja. Őrizze meg tehát a használati útmutatót, hogy szükség esetén fellapozhassa.
www.conrad.de/kontakt
Ausztria:
www.conrad.at/
www.business.conrad.at
Svájc:
www.conrad.ch
www.biz-conrad.ch
2. A szimbólumok magyarázata
A háromszögbe foglalt villámjelet akkor használjuk, ha az egészségét fenyegeti veszély, pl.
életveszélyes áramütés lehetősége!
A háromszögbe foglalt felkiáltójel olyan fontos utasításokra utal a használati útmutatóban, amelyeket
okvetlenül be kell tartani.
A „nyíl“ szimbólum a felhasználónak fontos tanácsokat és tudnivalókat ad a készülék használatához.
Ld. a használati útmutatóban. Viseljen védőszemüveget.
Viseljen védőkesztyűt. Viseljen fülvédőt.
3
Kapcsolja ki a készüléket, és
mielőtt
Viseljen porvédő maszkot.
karbant
elteszi vagy szállítja.
/perc
0
vagy
fordulat
előírásoknak, és
volt (egyenfeszültség)
egy értékelési módszert
V
az
vegye ki belőle
összeszereli, tisztítja,
akkumuláto
rt,
fordulatszám üresjárati fordulatszám
/
perc
beállításokat végez rajta,
n
A készülék megfelel az érvényes
európai
alkalmaztunk ezeknek
artja,
az előírásoknak a betartására.
3. Rendeltetésszerű használat
A készülék fa, műanyag és fém fűrészelésére alkalmas megfelelő fűrészlapok (nem része a szállításnak)
segítségével. A készülék csak könnyű házimunkákhoz alkalmas. Sokféle célra alkalmazható, és különösen alkalmas
ívelt vagy kerek vágások készítésére. A készüléknek nincs hálózati kábele, mivel egy akkumulátor hajtja meg.
A készülék kizárólag háztartási használatra készült.
Biztonsági és engedélyezési okokból tilos a készüléket átalakítani és/vagy módosítani. Ha a készüléket a fentiektől
eltérő célokra használja, a készülék károsodhat. Ezen kívül a szakszerűtlen használat rövidzárlatot, tüzet, áramütést
stb. is okozhat. Olvassa át figyelmesen a használati útmutatót, és őrizze meg. Ha a készüléket továbbadja másoknak,
csak a használati útmutatóval együtt tegye.
Az összes előforduló cégnév és készülékmegnevezés a mindenkori tulajdonos márkaneve. Minden jog fenntartva.
4. A szállítás tartalma
• akkumulátoros kiszúrófűrész
• használati útmutató
Aktuális használati útmutatók
Töltse le az aktuális használati útmutatókat a www.conrad.com/downloads web-oldalról, vagy
szkennelje be a QR-kódot erről az oldalról. Kövesse a web-oldal útmutatásait.
4
Ezt a készüléket akkumulátor és tartozékok nélkül szállítjuk. Vásárolnia kell hozzá egy alkalmas
akkumulátort, egy
töltőkészüléket és tartozékokat:
• akkumulátor: Conrad rend. sz.: 1493004
• töltőkészülék: Conrad rend. sz.: 1761445
• 10-részes beszúró-fűrészlap-készlet T-szárral: Conrad cikksz.: 1006751
5. Az elektromos szerszámok
általános biztonsági előírásai
FIGYELEM! Olvassa el az összes figyelmeztetést és utasítást. Ha nem követi ezeket az
utasításokat, áramütés, tűz és/vagy súlyos sérülés lehet a következménye.
Őrizze meg az összes figyelmeztetést és utasítást a későbbiek céljára.
A figyelmeztetésekben szereplő „elektromos szerszám“ fogalom az Ön hálózati táplálású (kábeles)
elektromos szerszámára, vagy akkumulátoros üzemű (kábel nélküli) elektromos szerszámára
vonatkozik.
a) Biztonság a munkaterületen
• Tartsa tisztán és jól megvilágítva a munkaterületét. A rendetlen és megvilágítatlan munkahelyek
baleseti források lehetnek.
• Az elektromos szerszámokat nem szabad robbanásveszélyes környezetben alkalmazni, pl. ahol
gyúlékony folyadékok, gázok vagy porok vannak jelen. Az elektromos szerszámok szikrákat
keltenek, amelyek meggyújthatják a port vagy a gőzöket.
• Elektromos szerszámok használatakor a gyerekeket vagy arra haladókat távol kell tartani. A
figyelemelvonás következtében elveszítheti uralmát a szerszám felett.
b) Elektromos biztonság
• Az elektromos szerszám hálózati dugójának illeszkednie kell a dugaszaljba. A hálózati dugót nem
szabad módosítani. Ne használjon adapterdugót a földelt elektromos szerszámokhoz. A
módosítatlan hálózati dugó és a hozzá illő dugaszalj csökkentik az áramütés kockázatát.
• Ne érjen hozzá földelt felületekhez, úgymint csövek, fűtőtestek, kályhák és hűtőgépek. Megnő az
áramütés veszélye, ha az Ön teste földelve van, vagy össze van kötve a védőfölddel.
• Óvja az elektromos szerszámot esőtől vagy nedves körülményektől. Ha víz hatol be az
elektromos szerszámba, megnő az áramütés veszélye.
• A hálózati kábelt nem szabad a rendeltetésétől eltérő célra használni. A hálózati kábelt semmi
esetre se használja az elektromos szerszám hordására, húzására, ill. a hálózati dugó kihúzására
a konnektorból. Óvja a kábelt forróságtól, olajtól, éles sarkoktól vagy mozgó géprészektől.
A sérült vagy elnyűtt hálózati kábel növeli az áramütés kockázatát.
5
6
• Ha az elektromos szerszámot a szabadban kell használnia, kültéri hosszabbítókábelt használjon hozzá.
A kültéri kábel használata csökkenti az áramütés kockázatát.
• Ha egy elektromos szerszámot kénytelen vizeshelyiségben használni, gondoskodjon
hibaáram (FI) kapcsolóval biztosított táplálásról. Az (FI) kapcsoló csökkenti az áramütés
kockázatát.
c) Személyek biztonsága
• Legyen figyelmes, kövesse szemmel a mozdulatait, és használja a józan eszét, amikor egy
elektromos szerszámot használ. Ne használja a készüléket, ha fáradt, vagy kábítószer, alkohol
vagy gyógyszerek hatása alatt áll. Az elektromos szerszámmal végzett munka közben egyetlen
figyelmetlen mozdulat komoly sérülést eredményezhet.
• Viseljen személyi védőfelszerelést. Viseljen védőszemüveget. A védőfelszerelések, például a
porvédő maszk, csúszásmentes cipő, védősisak vagy a munkakörülményeknek megfelelően kiválasztott
fülvédő, csökkentik a sérülésveszélyt.
• Akadályozza meg a gép véletlen beindulását. A hálózati dugónak a dugaszaljba történő bedugása
előtt győződjön meg arról, hogy a kapcsoló az "AUS " (ki) állásban áll. Ha az elektromos
szerszámot egyik ujjával a hálózati kapcsolón hordja magával, vagy a bekapcsolt elektromos
kéziszerszámot bedugja a hálózati dugaszaljba, baleseti helyzetet idéz elő.
• Az elektromos szerszám bekapcsolása előtt el kell távolítani róla a beállító- vagy a közönséges
csavarkulcsot.
Ha az elektromos szerszám forgórészén csavarkulcs vagy beállító kulcs marad, fokozott sérülésveszély
áll fenn.
• Ne nyújtózzon túl messzire. Szilárd helyzetben álljon, és őrizze meg egyensúlyát. Kiszámíthatatlan
helyzetekben az elektromos szerszámot így jobban tartja az uralma alatt.
• Helyesen öltözzön fel. Ne viseljen laza öltözéket vagy ékszert. Tartsa távol a haját, ruházatát és
kesztyűjét a mozgó alkatrészektől. A laza öltözéket, ékszert vagy a hosszú hajat a mozgó alkatrészek
könnyen elkaphatják.
• Ha van lehetőség elszívó- és leválasztó készülék csatlakoztatására, győződjön meg arról, hogy
megfelelően vannak-e csatlakoztatva és használva.
Ezen eszközök használata csökkenti a por veszélyeit.
d) Az elektromos szerszámok gondos kezelése és használata
• Ne gyakoroljon erős nyomást az elektromos szerszámra. A mindenkori alkalmazási célra a helyes
elektromos szerszámot használja. A helyes elektromos szerszám használatával jobban és
biztonságosabb tempóval végezheti azokat a munkákat, amelyekre az adott szerszám való.
• Ha az elektromos szerszámot nem lehet a kapcsolójával bekapcsolni, ill. kikapcsolni, ne használja
többé. Ha egy elektromos szerszám nem vezérelhető a kapcsolójával, veszélyforrást jelent, és meg
kell javíttatni.
• Az elektromos szerszám beállítása, tartozékcseréje vagy tárolása előtt
ki kell húzni a hálózati dugóját a dugaszaljból, és/vagy ki kell venni belőle az akkumulátort.
Ezekkel a biztonsági intézkedésekkel lecsökken annak a veszélye, hogy az elektromos szerszám
véletlenül beindul.
• A használaton kívüli elektromos szerszámot gyerekek által hozzá nem férhető helyen kell tárolni.
Az elektromos szerszámot tilos olyan személyeknek használniuk, akik nem ismerik a jelen
használati útmutót, és nincsenek tisztában a szerszám használatával. Képzetlen személyek
kezében az elektromos szerszámok veszélyt jelentenek.
• Az elektromos szerszámok karbantartásra szorulnak. Ellenőrizze, hogy a mozgó alkatrészei
kifogástalanul működnek, nem szorulnak, nincsenek eltörve, vagy nem sérültek annyira, hogy az
a készülék működését befolyásolja. Használat előtt meg kell javítani a sérült elektromos
szerszámot. Sok balesetet okoztak már a rosszul karbantartott elektromos szerszámok.
• A vágószerszámoknak mindig élesnek és tisztának kell lenniük. A megfelelően karbantartott
vágószerszámok éles vágóélekkel kevésbé akadnak el és könnyebben kezelhetők.
• Az elektromos kéziszerszám, a tartozékok és a csereszerszámok stb. használatakor kövesse az alábbi
utasításokat, figyelembe véve a munkakörülményeket és az elvégzendő munkát is. Az elektromos
szerszám használata a tervezett felhasználástól eltérő munkákhoz veszélyes helyzeteket okozhat.
• A fogantyúk felületét tartsa szárazon, tisztán, és olajtól és zsírtól mentesen. Ha a
fogantyúk felülete csúszós, váratlan helyzetekben elveszti az uralmát a
szerszám felett.
e) Az akkumulátoros készülékek gondos kezelése és használata
• Csak a gyártó által ajánlott töltőkészülékkel töltse fel az akkumulátorokat. Egy bizonyos fajta
akkumulátorhoz alkalmas töltőkészülék esetében tűzveszélyt jelenthet, ha másfajta akkumulátorhoz
használja.
• Csak az elektromos szerszámhoz ajánlott akkumulátort használja. Másfajta akkumulátor
használata sérüléseket és tűzveszélyt okozhat.
• Ha az akkumulátor nincs használatban, tartsa távol más fémtárgyaktól, pl. gemkapcsoktól,
érméktől, kulcsoktól, szegektől, csavaroktól vagy más kis fémtárgyaktól, nehogy
összeköttetéseket hozzanak létre. Az akkumulátor
kapcsai közötti zárlat égési sérüléseket vagy tüzet okozhat.
• Helytelen használat esetén folyadék léphet ki az akkumulátorból. Kerülje az érintkezést vele. Ha
véletlenül hozzáér, öblítse le vízzel. Ha a folyadék a szemébe jut, forduljon orvoshoz. A kilépő
akkumulátorfolyadék bőrirritációt vagy marási
sérüléseket okozhat.
• Ne használja az akkumulátort vagy a szerszámot, ha sérült vagy megváltoztatták. A sérült vagy
megváltoztatott akkumulátorok váratlan módon viselkedhetnek, és tüzet, robbanást vagy sérülést
okozhatnak.
• Ne tegye ki az akkumulátort vagy a szerszámot tűznek, vagy szélsőséges hőmérsékletnek. Tűz
vagy 130°C feletti hőmérséklet robbanást idézhet elő.
• Kövesse a töltésre vonatkozó összes utasítást, és ne töltse az akkumulátort vagy szerszámot a
kezelési útmutóban feltüntetett hőmérséklettartományon kívül. A szakszerűtlen töltés vagy a
megadott hőmérséklettartományon kívül végzett
töltés károsíthatja az akkumulátort, és megnövelheti a tűzveszélyt.
7
f) Egyéb veszélyek
Mégha ezt a készüléket az összes biztonság előírás figyelembe vételével kezeli is, fennáll a testi sérülések
és az anyagi károk potenciális kockázata. Az alábbi veszélyek rejlenek a készülék konstrukciójával és
kivitelével kapcsolatban:
• A rezgéskibocsátás által előidézett egészségkárosodás, ha a készüléket hosszabb ideig használja,
vagy nem a rendeltetése szerint kezeli, és nem kifogástalanul tartja karban.
• Sérülések és anyagi károk a hibás megmunkáló szerszám vagy használat közben rejtett tárgyakba
való hirtelen ütközés miatt.
• Testi sérülések és anyagi károk kockázata elsodrott tárgyak következtében.
g) Javítás
• Az elektromos szerszámot csak szakemberrel és eredeti cserealkatrészekkel javíttassa. Így
fenntartja az elektromos szerszám biztonságát.
• Ne ápoljon sérült akkumulátort. Az akkumulátor karbantartását bízza a gyártóra vagy
meghatalmazott szolgáltatóra.
h) Biztonsági tudnivalók a beszúrófűrészekről
• Az elektromos szerszámot a szigetelt markolatánál fogva tartsa, ha olyan munkát végez, ahol a
betétszerszám vagy a rögzítőelemek rejtett elektromos vezetékbe ütközhetnek. Egy feszültség alatt
lévő vezeték érintésekor a készülék fémrészei is feszültség alá kerülhetnek, és áramütést okozhatnak.
• A munkadarab rögzítésére és egy felületre való felerősítésére használjon szorítót vagy más praktikus
szerkezetet. Ha a munkadarabot a kezében vagy a testéhez szorítva tartja, instabil lesz – elveszítheti uralmát
felette, és sérülést szenvedhet.
• Fűrészelés közben viseljen fülvédőt. A zaj hatására halláskárosodást szenvedhet.
• Kapcsolja be a készüléket, és várjon, amíg eléri a teljes sebességét, mielőtt a munkadarabhoz érne vele.
A szerszám berezeghet, és visszarúghat, ha a fűrészelés kezdetén még túl kicsi a fűrészlap sebessége.
• Gondoskodjon a fűrészelés megkezdése előtt elegendő helyről a munkadarab mögött, nehogy a
fűrészlap a talajba, a munkapadba stb. ütközzön.
• Kapcsolja ki a szerszámot, és várjon, amíg a fűrészlap teljesen le nem állt, mielőtt kihúzná a
fűrészlapot a munkadarabból.
• Ne nyúljon a fűrészlaphoz vagy a munkadarabhoz a munka után azonnal; nagyon forró lehet. Égési
sérülés veszélye!
• A robbanás, áramütés vagy anyagi kár kockázatának a csökkentése érdekében vizsgálja meg a
munkaterületet, hogy nincsenek-e ott rejtett gázvezetékek, villanyvezetékek vagy vízvezetékek.
• Tartsa távol a kezét az összes mozgó alkatrésztől. Ne nyúljon a munkadarab alá.
• Ne használjon tompa vagy sérült fűrészlapot. Ezek túlzott súrlódást, megszorulást és a szerszám
visszarúgását okozhatják.
• Tanulmányozza a munkadarabot. Távolítsa el a szögeket és a csavarfejeket a fűrészelés megkezdése előtt. A
rejtett kemény tárgyak a fűrészlapon visszarúgást idéznek elő.
8
• Viseljen porvédő maszkot, ha az alábbi anyagokkal dolgozik:
– Az ólomtartalmú festékekben lévő ólom.
– Kristályos szilícium-dioxid téglából, cementből és más falazatból.
– Arzén és króm kémiailag kezelt fából.
Ezeknek a káros/mérgező poroknak a belélegzése a szerszám kezelőjének és más személyeknek az
egészségét veszélyezteti. A kémiai érintkezésből eredő kockázat az ilyen munkák gyakoriságától függ.
Ezeknek a vegyi anyagoknak való kitettség csökkentése érdekében: jól szellőztetett helyen dolgozzon,
hitelesített személyi védőfelszereléssel, például a mikroszkopikus részecskék szűrésére kifejlesztett
pormaszkokkal.
6. Kezelőszervek
(lásd kihajtható oldal)
1 érintésvédő
2 feszítőkar
3 reteszelőgomb
4 akkumulátortartó
5 be-/kikapcsoló
6 talplemez
7. Összeállítás és előkészítés
Kapcsolja ki a készüléket, és vegye ki belőle az akkumulátort, mielőtt összeszereli, tisztítja, beállításokat
végez rajta, karbantartja, elteszi vagy szállítja.
A készülékkel végzett foglalatosságok közben viseljen mindig védőkesztyűt.
a) A fűrészlapok berakása
Mindig távolítsa el az idegen tárgyaknak a fűrészlaphoz és/vagy a fűrészlaptartóhoz ragadt maradványait.
Ennek az elmulasztása a fűrészlap elégtelen meghúzását eredményezheti, ami súlyos személyi sérülést
okozhat.
A fűrészlap berakásakor ki kell venni az akkumulátort a készülékből a sérülések megelőzése érdekében.
9
A fűrészlapok nem képezik a szállítás részét. Használjon az adott fűrészelési munkára alkalmas sértetlen
T-szárú fűrészlapot. Ha T-szár nélküli fűrészlapot használ, lelazulhat a szerszámról, és személyi sérülést
vagy anyagi kárt okozhat (lásd1. ábra).
1. ábra
1. Vegye le az akkumulátort a készülékről (ha már fel van szerelve).
2. Forgassa a feszítőkart (2) az óramutató járásával megegyező irányba, és tartsa meg ebben helyzetben (2.
ábra).
2. ábra
3. Rakja be a fűrészlapot teljesen a horonyba (a fogak felfelé mutatnak a fűrészelés irányába), és engedje fel a
feszítőkart (lásd 3. ábra).
4. A berakás után győződjön meg arról, hogy a fűrészlap biztonságosan és szilárdan ül a helyén oly módon, hogy
megpróbálja kihúzni.
10
3. ábra
b) Az akkumulátor berakása/cseréje
Az akkumulátor csak egy irányban illik a készülékbe. Ne próbálja meg erőszakkal bedugni az
1. Addig tolja az akkumulátort az akkumulátortartóba, amíg hallhatóan be nem pattan.
2. Az akkumulátor kivételéhez nyomja be az akkumulátor oldalánál lévő kioldókat, és húzza ki az akkumulátort.
akkumulátortartóba (4).
8. Használat
a) Tennivalók/ellenőrizendők minden egyes használat előtt
1. Viseljen védőszemüveget és védőkesztyűt. Ajánlott még fülvédő és
porvédőmaszk viselése is. A megfelelő védőruházat csökkenti a szerterepülő részek által okozott sérülések
kockázatát vagy durva felületekkel való véletlen érintkezést.
2.
Ne használjon a gyártó által nem ajánlott rátéteket vagy tartozékokat. Ez súlyos sérüléshez vezethet.
3. Ellenőrizze, hogy a tartozékok jól vannak-e rögzítve (lásd "A fűrészlapok berakása").
11
b) Kezelési tanácsok
• A munkadarab rögzítésére és egy felületre való felerősítésére használjon szorítót vagy más praktikus
szerkezetet.
• A rögzítőket a vágás mindkét oldalára fel kell szerelni a fűrészlap elakadásának elkerülése érdekében.
• A vágás megkezdése előtt jelölje be a vágási vonalat a munkadarabra.
• Győződjön meg arról, hogy a munkadarab nem tartalmaz különböző keménységű részeket (pl. kapcsok, szegek).
• Ha a szerszám elérte a teljes sebességét, kezdje el a fűrészelést az által, hogy a
szerszámot mind a két kezével előrefelé vezeti. Nyomja neki gyengén a szerszámot a felületnek, miközben
előrefelé vezeti a vágási vonal mentén.
• Ne döntse meg a szerszámot, és ne változtassa meg hirtelen a vágás irányát.
• Kemény fémtárgyak vágásakor rendszeres szüneteket iktasson be, hogy lehűlhessen a fűrészlap.
• Ívelt vonalak vágásakor használjon megfelelő ívvágó fűrészlapot (keskenyebb pengével).
• Lyukak kivágásakor először rajzolja meg a lyukat a munkadarabon. Fúrjon egy lyukat, amelynek az átmérője
nagyobb a fűrészlap szélességénél. Vezesse át a fűrészlapot a lyukon, és vágja körbe a bejelölt vonalat.
• Tartsa mindig merőlegesen a készüléket a vágás helyéhez viszonyítva. Ha ferdén tartja a fűrészt, a fűrészlap
megszorul.
• A házon lévő érintésvédő (1) megakadályozza a fűrészlap véletlen megérintését munka közben, és nem szabad
levenni onnan.
c) A készülék bekapcsolása/kikapcsolása
1. A készülék bekapcsolásához nyomja meg a készülék egyik oldalán lévő reteszelőgombot (3), majd nyomja
meg a be-/kikapcsoló gombot (5) is (lásd4. ábra).
12
4. ábra
2. A készülék kikapcsolásához engedje fel a be-/kikapcsoló gombot (5). Hagyja, hogy a szerszám teljesen leálljon,
mielőtt kivenné a fűrészlapot a munkadarabból.
d) Egyenes vágás
1. Helyezze a szerszámot a talplemez (6) elülső oldalával a munkadarabhoz.
2. Tartsa hozzá erősen a talplemezt a munkadarabhoz, és vezesse végig a szerszámot a kívánt vágási vonal
mentén. Ne gyakoroljon túl nagy nyomást a szerszámra. Enyhe nyomás a fűrészlapra kiadja az optimális vágási
sebességet.
e) Beszúró vágás
A beszúró vágás puhább anyagokba durva nyílások kivágására van kitalálva. Ne végezzen beszúró vágást kemény
anyagokba, pl. keményfába vagy acélba.
1. Rajzolja fel a nyílás körvonalát a munkadarabra.
2. Helyezze el úgy a szerszámot, hogy a talplemez éle felfeküdjön a munkadarabra, míg a fűrészlap a
munkadarab felett van (lásd5. ábra).
3. Kapcsolja be a szerszámot, és süllyessze lassan lefelé a fűrészlapot.
4. Ha a fűrészlap már hozzáér a munkadarabhoz, nyomja továbbra is lefelé a talplemez élét, miközben a
készüléket lassan lefelé billenti, amíg csak a talplemez laposan fel nem fekszik a munkadarabra.
13
5. Fűrészelje végig a vágási vonalat (lásd6. ábra).
Éles sarkok kivágásához fűrészeljen be a sarokig, majd húzza a lapot egy kicsit vissza, mielőtt körben
kivágná a sarkot. Miután befejezte a nyílás kivágását, menjen vissza mindegyik sarokhoz, és fűrészeljen
az ellenkező irányból a sarokba, hogy a kívánt szöget kialakítsa.
5. ábra
A legjobb néhány percig kipróbálni ezt a műveletet egy maradék munkadarabon.
6. ábra
9. Tisztítás és karbantartás
Kapcsolja ki a készüléket, és vegye ki belőle az akkumulátort, mielőtt összeszereli, tisztítja, beállításokat
A tisztítástól eltekintve a készülék nem igényel karbantartást.
• Ne merítse vízbe vagy más folyadékba a készüléket.
• A készülékházat egy nedves szálmentes ruhával tisztítsa.
• A készülék oldalburkolatán lévő szellőzőnyílásokat egy puha kefével tisztítsa. Eldugult szellőzőnyílások esetén a
• Időnként törölgesse le a készülék külsejét egy száraz ruhával.
végez rajta, karbantartja, elteszi vagy szállítja.
Semmi esetre se használjon agresszív tisztítószert, alkoholt vagy más vegyszeres oldatot a készülékház
tisztítására.
motor túlmelegedhet.
14
10. TÁROLÁS ÉS SZÁLLÍTÁS
Bemeneti
feszültség.................
10,8 V
fordulataszám; n
....
2100 min
típus....................................................
fűrészlap T
-
szárral Üzemi/tárolási feltételek
tól 85 %
rel. páratart.
-ig
Méret (sz x mé x ma)..................
210 x 58 x 190 mm
Súly.............................................................
kb. 705 gramm
• Kapcsolja ki a készüléket, és vegye ki az akkumulátort.
• Tisztítsa meg a készüléket a fentiek szerint.
• Tárolja a készüléket használat után száraz, tiszta, és gyerekek által hozzá nem férhető helyen.
• Ajánlatos az eredeti csomagolásában tárolni a készüléket, vagy egy alkalmas ruhával vagy fóliával letakarni,
hogy védve legyen a portól.
• Óvja a készüléket a szállításkor előforduló erős ütődésektől és rázkódásoktól. Rögzítse a készüléket, hogy ne
eshessen le vagy ne billenhessen fel.
11. Eltávolítás
Az elhasznált elektronikus készülékek értékes nyersanyagnak tekintendők, és nem valók a háztartási
szemétbe! Az elhasznált készüléket az érvényes törvényi előírásoknak megfelelően kell eltávolítani.
Ezzel eleget tesz törvényi kötelezettségének, és hozzájárul a környezete védelméhez.
12. Műszaki adatok:
a) Általános tudnivalók
Üresjárási
.......................................
0
fűrészlap-
b) Maximális fűrészelési kapacitás
Fa...........................................................25 mm
acél..................................................................4 mm
műanyag..................................................5 mm
alumínium.........................................................5 mm
-1
0-tól +45°C-ig, 20-
15
c) Hang- és rezgésadatok
88,2 dB(A)
99,2 dB(A)
3 dB(A)
Rezgésszint fa fűrészelésekor.......
4.300 m/s
Rezgésszint fém fűrészelésekor.....
5.154 m/s
K...........................................
1,50 m/s
Zajkibocsátás; LPA..............................
Zajkibocsátás; LWA..............................
Mérési bizonytalanság; KpA,
KWA.................................
2
2
Mérési bizonytalanság
Az ebben a kézikönyvben megadott rezgéskibocsátási értéket az EN 60745 európai szabványban meghatározott
szabványosított vizsgálatnak megfelelően határoztuk meg, és más szerszámokkal való összehasonlításhoz is
használható. A megadott rezgésérték előzetes expozíciós értékeléshez is felhasználható.
A biztonsági intézkedések és a felhasználó védelmét szolgáló intézkedések szintje az
igénybevétel becsült mértékén alapul (figyelembe véve a művelet valamennyi szakaszát, mint például a gép
leállítása, üresjárat és beindítási idő).
Figyelem! Az adott szerszámhasználat függvényében az elektromos szerszám gyakorlati
alkalmazásában fellépő rezgéskibocsátások eltérhetnek a megadott értékektől.
2
Intézkedések a rezgéskitettség kockázatának a minimalizálására.
• Mindig éles fűrészlapot alkalmazzon.
• A készülék karbantartását és ápolását ennek az útmutatónak megfelelően végezze, és a fűrészlapok legyenek jól
megkenve.
• Ne használja a szerszámot 0 °C alatti hőmérsékleten.
• Viseljen mindig védőkesztyűt.
• Ossza szét több napra a rezgéskeltő készülékekkel végzendő munkát.
d) Alkalmas akkumulátor és töltőkészülék
AkkumulátorcsomagConrad rend. sz.1493004
Töltőkészülék..............................................Conrad rend. sz.1761445
16
13. Megfelelőségi nyilatkozat (DOC)
A Conrad Electronic SE (Klaus-Conrad Str. 1.; D-92240 Hirschau) ehelyt kijelenti, hogy a jelen készülék megfelel
az alábbi irányelvek követelményeinek:
2014/30/EU irányelv az elektromágneses összeférhetőségről
EN 55014-1:2006 + A1:2009 + A2:2011
EN 55014-2:2015
2006/42/EK irányelv a gépekről
EN 60745-1:2009 + A11:2010
EN 60745-2-11:2010
2011/65/EG irányelv az egyes veszélyes anyagok felhasználásának a korlátozásáról
Az EU megfelelőségi nyilatkozat teljes szövege a következő internet címen áll rendelkezésre:
www.conrad.com/downloads
Válasszon egy nyelvet egy zászlószimbólumra való rákattintással, és adja be a készülék rendelési számát
a keresőmezőbe; ezután az EU megfelelőségi nyilatkozatot PDF formátumban letöltheti.
17
Loading...
