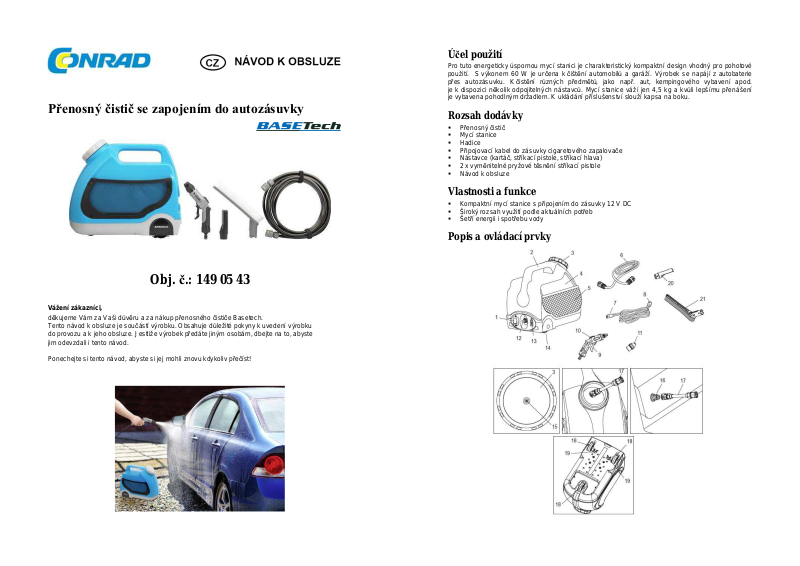

Přenosný čistič se zapojením do autozásuvky
Obj. č.: 149 05 43
Vážení zákazníci,
děkujeme Vám za Vaši důvěru a za nákup přenosného čističe Basetech.
Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení výrobku
do provozu a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste
jim odevzdali i tento návod.
Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst!
Účel použití
Pro tuto energeticky úspornou mycí stanici je charakteristický kompaktní design vhodný pro pohotové
použití. S výkonem 60 W je určena k čištění automobilů a garáží. Výrobek se napájí z autobaterie
přes autozásuvku. K čistění různých předmětů, jako např. aut, kempingového vybavení apod.
je k dispozici několik odpojitelných nástavců. Mycí stanice váží jen 4,5 kg a kvůli lepšímu přenášení
je vybavena pohodlným držadlem. K ukládání příslušenství slouží kapsa na boku.
Rozsah dodávky
Přenosný čistič
Mycí stanice
Hadice
Připojovací kabel do zásuvky cigaretového zapalovače
Nástavce (kartáč, stříkací pistole, stříkací hlava)
2 x vyměnitelné pryžové těsnění stříkací pistole
Návod k obsluze
Vlastnosti a funkce
Kompaktní mycí stanice s připojením do zásuvky 12 V DC
Široký rozsah využití podle aktuálních potřeb
Šetří energii i spotřebu vody
Popis a ovládací prvky
1. Přepínač zapnutí a vypnutí (
ON/OFF
6.
Hadice
17. Vodní filtr (v nádržce na vodu)
2. Držadlo 13. Zdířka pro připojení napájecího kabelu
3. Víko 14. Základna
4. Nádržka na vodu 15. Sací otvor vzduchu
5. Kapsa pro uložení příslušenství 16. Připojení vodního filtru (v nádržce na vodu)
7. Napájecí kabel 18. Kolečka
8. Zástrčka do cigaretového zapalovače 19. Pojistka koleček (zajištění koleček na místě)
9. Spoušť 20. Mycí hlava
10. Stříkací pistole 21. Kartáč
11. Stříkací tryska
Příprava k použití
Otáčením proti směru hodinových ručiček odšroubujte víčko (3) nádržky
na vodu (4).
Nalijte do nádržky čistou vodu s teplotou 20 až 50 ºC.
Nasaďte na nádržku víko a otáčením ve směru hodinových ručiček
ho utáhněte.
Připojte hadici (6) na přípojku (12).
Připojte k hadici stříkací pistoli (10).
Zapojte napájecí kabel (7) do zdířky napájení (13).
Podle toho, co budete čistit, připevněte kartáč (21), nebo jiný nástavec
(stříkací trysku 11, nebo stříkací pistoli 20). Namáčkněte požadovaný
nástavec na stříkací pistoli a ubezpečte se, že pevně sedí na místě.
Mycí stanice je nyní připravena k použití.
)
12. Přípojka hadice
Začněte odstraněním vzduchu z hadice a ze stříkací pistole. Vložte stříkací
pistoli do nádoby s vodou (např. do nádržky, kterou jste právě naplnili
vodou).
Zmáčkněte spoušť (9) a počkejte, až z vody přestanou vycházet vzduchové
bubliny a z pistole začne téct nepřerušovaný proud vody. Zlepší se tím tlak
a zajistí se rovnoměrný tok vody.
Během provozu může docházet k nasátí vzduchu do přístroje (např. při
plnění nádržky na vodu). Při plnění nádržky (4) postupujte proto vždy podle
níže uvedených pokynů, aby se vzduch odstranil.
Vložte otevřený konec hadice bez stříkací pistole do nádržky naplněné
vodou.
Zapněte mycí stanici a nechte ji zapnutou asi 30 sekund, resp. dokud
Aby nedocházelo k vybíjení autobaterie, nechte během provozu mycí stanice běžet motor
automobilu.
Uvedení do provozu
nezačne vytékat stálý proud vody bez vzduchových bublin.
Zapnutí mycí stanice
Pokud neběží motor auta, vždy odpojte napájecí kabel (17) ze zásuvky cigaretového
zapalovače. V případě, že ho necháte delší čas zapojený při vypnutém motoru, může dojít
k vybití nebo k poškození autobaterie.
Položte přístroj na rovný povrch, aby se nepřevrhnul a nezpůsobil úraz nebo poškození. Pomocí
pojistky (19) zajistěte kolečka (18) na místě.
Vložte zástrčku napájecího kabelu (8) do zásuvky cigaretového zapalovače v autě.
Přepínač zapnutí a vypnutí (1) dejte do polohy ON, aby se přístroj zapnul. Je možné, že budete
muset zapnout nejdříve zapalování, aby bylo možné zásuvku cigaretového zapalovače použít.
Přečtěte si návod k obsluze automobilu.
Obsluha
Ilustrace, které doplňují písemné pokyny, se vztahují také na ostatní příslušenství.
Například pokyny k spouštění jsou stejné bez ohledu na použitý nástavec.
a) Práce se stříkací pistolí
Nasadit můžete kartáč, stříkací trysku, nebo stříkací hlavu.
Krátkým zatažením za spoušť (9) se z pistole uvolní krátký proud vody.
Když zataženou spoušť podržíte, spustíte nepřetržitý tok vody.
Problém
Možná příčina a řešení
Když chcete udržovat stálý tok vody, posuňte spoušť směrem dopředu (jak
ukazuje obrázek). Stálý tok vody se může udržovat také posunutím
spouště směrem k osmé hodině (není ukázáno na obrázku).
Použijte některou z uvedených poloh pro zajištění stálého toku, aniž byste
museli tlačit na spoušť.
Otáčením špičky stříkací trysky nastavte intenzitu stříkání.
b) Automatické vypnutí
Pokud se uvolní spoušť (9), motor se automaticky vypne.
Pokud zatáhnete za spoušť, motor se znovu spustí a z trysky (11) začne stříkat voda.
Po vypnutí motoru, resp. po uvolnění spouště počkejte před opětovným zatažením spouště
cca 5 až 10 sekund.
Pokud se motor automaticky vypne, nenechávejte ho vypnutý déle než 10 minut. Buď ho znovu
zapněte zatažením spouště, nebo přístroj vypněte posunutím přepínače ON/OFF (1) do polohy
OFF.
c) Po použití
Vypněte přístroj posunutím přepínače ON/OFF (1) do polohy OFF.
Zatáhněte za spoušť (9), aby vytekla všechna voda.
Odstraňte ze stříkací pistole (10) hadici.
Zatáhněte znovu za spoušť a nasměrujte přitom stříkací pistoli k zemi, aby vytekl i zbytek vody.
Údržba a čištění
a) Čištění přístroje
K čištění přístroje nikdy nepoužívejte agresivní čisticí prostředky, čisticí líh nebo jiné chemické
roztoky, protože by to mohlo vést k jeho poškození nebo k narušení funkčnosti výrobku.
Před čištění vždy odpojte výrobek od napájení (od zásuvky cigaretového zapalovače).
K čištění povrchu přístroje a dalšího příslušenství použijte navlhčený hadřík, který nepouští
vlákna.
b) Čištění stříkací trysky
Pokud dojde k ucpání stříkací trysky (11), okamžitě ji vyčistěte, aby se zabránilo příliš velkému tlaku
stříkající vody.
Odpojte hadici (6) od stříkací pistole (10).
Nějakým vhodným nástrojem nebo předmětem propíchněte trysku.
Nejlepší účinek bude mít použití dřevěných nebo plastových nástrojů, kterými se
tryska nepoškodí.
V případě potřeby použijte k uvolnění ucpané trysky stlačený vzduch.
Následně opláchněte všechny prvky pod vodou, aby se odstranily i zbytky
nečistoty.
c) Čištění vodního filtru
Pravidelně kontrolujte vodní filtr (16) ještě předtím, než do nádržky nalijete vodu.
Pokud je vodní filtr znečištěný, opatrně ho vyčistěte.
Údržba
Před prováděním jakékoli údržby (s výjimkou použití nemrznoucího prostředku) vždy odpojte
výrobek od napájení.
Toto zařízení nevyžaduje žádné speciální mazání. Nicméně když se hadice začne špatně připojovat,
neuškodí nanést na těsnění a těsnicí kroužky trochu silikonové pasty.
Hadici nijak nezalomujte a nešlapejte po ní.
V případě, že dojde k poškození hadice, okamžitě ji vyměňte, aby se zabránilo úrazu nebo poškození.
a) Výměna pojistky
Otevřete držák pojistky v horní části zástrčky napájecího kabelu (8).
Odstraňte vadnou pojistku a nahraďte ji novou pojistkou stejného typu
(podrobněji viz níže „Technická specifikace“).
Nesnažte se vadné pojistky opravovat nebo je balit do hliníkové fólie, resp.
do měděných kabelů.
c) Použití nemrznoucího prostředku
Nepoužívejte žádný vysoce reaktivní nebo korozivní nemrznoucí prostředek, protože by se
tím mohlo poškodit čerpadlo.
Naplňte nádržku na vodu (4) nemrznoucí kapalinou, aby mycí stanice během uskladnění nezamrzla:
Nalijte do nádržky asi 2,5 l vhodné nemrznoucí kapaliny.
Připojte hadici (6), napájecí kabel a stříkací pistoli (10).
Přepínačem ON/OFF (1) zapněte přístroj.
Zatáhněte za spoušť (9) a počkejte, dokud ze stříkací trysky (11) nezačne vytékat stálý proud
nemrznoucí kapaliny.
Přepínačem ON/OFF (1) vypněte přístroj.
Odpojte hadici, napájecí kabel a další příslušenství a uložte je do odkládací kapsy (5).
Před dalším použitím mycí stanice nezapomeňte z nádržky na vodu odstranit nemrznoucí kapalinu:
Připojte hadici (6), napájecí kabel a stříkací pistoli (10).
Přepínačem ON/OFF (1) zapněte přístroj.
Zatáhněte za spoušť (9) a vystříkejte obsah nádržky, aby se z přístroje odstranil i poslední zbytek
nemrznoucí kapaliny.
Řešení problémů
Nepracuje čerpadlo. Je mycí stanice zapnuta?
Čerpadlo pracuje, ale ze
stříkací pistole nestříká voda.
Zkontrolujte, zda jsou správně zapojeny všechny kabely a zástrčky
(včetně cigaretového zapalovače).
Zkontrolujte, jestli je v pořádku autobaterie ve vozidle.
Zkontrolujte, zda nedošlo k zablokování stříkací trysky (11).
Zkontrolujte, jestli není ucpaný filtr (16) nebo připojení hadice (12).
Zkontrolujte, jestli se nezalomila nebo nezkroutila hadice.
Bezpečnostní předpisy
Z bezpečnostních důvodů a z důvodů registrace (CE) neprovádějte žádné zásahy do výrobku.
Případné opravy svěřte odbornému servisu. Nevystavujte tento výrobek přílišné vlhkosti, nenamáčejte
jej do vody, nevystavujte jej vibracím, otřesům a přímému slunečnímu záření. Tento výrobek a jeho
příslušenství nejsou žádné dětské hračky a nepatří do rukou malých dětí! Nenechávejte volně ležet
obalový materiál. Fólie z umělých hmot představují nebezpečí pro děti, neboť by je mohly spolknout.
Recyklace
Pokud si nebudete vědět rady, jak tento výrobek používat a v návodu
nenajdete potřebné informace, spojte se s naší technickou poradnou
nebo požádejte o radu kvalifikovaného odborníka.
Elektronické a elektrické produkty nesmějí být vhazovány do domovních odpadů.
Likviduje odpad na konci doby životnosti výrobku přiměřeně podle platných
zákonných ustanovení.
Šetřete životní prostředí! Přispějte k jeho ochraně!
Technické údaje
Provozní napětí: 12 V DC
Výkon: 60 W
Provozní tlak: Až do 3 bar
Průtok: 2,2 l / min.
Objem nádrže na vodu: 14 l
Dosah (proud vody): 7 až 7,9 m
Pojistka: 250 V; 8 A
Frekvence vibrací: 10000 Hz
Provozní podmínky:: Teplota: 0 ºC až +45 ºC
Relativní vlhkost vzduchu: 0 až 93% (nekondenzující)
Skladovací podmínky: Teplota: -20ºC až +60 ºC
Relativní vlhkost vzduchu: 0 až 85% (nekondenzující)
Rozměry (D x Š x V): 412 x 230 x 350 mm
Hmotnost: 4,5 kg
Překlad tohoto návodu zajistila společnost Conrad Electronic Česká republika, s. r. o.
Všechna práva vyhrazena. Jakékoliv druhy kopií tohoto návodu, jako např. fotokopie, jsou předmě tem souhlasu společnosti
Conrad Electronic Česká republika, s. r. o. Návod k použití odpovídá technickému stavu při tisku! Změny vyhrazeny!
© Copyright Conrad Electronic Česká republika, s. r. o. VAL/5/2018
