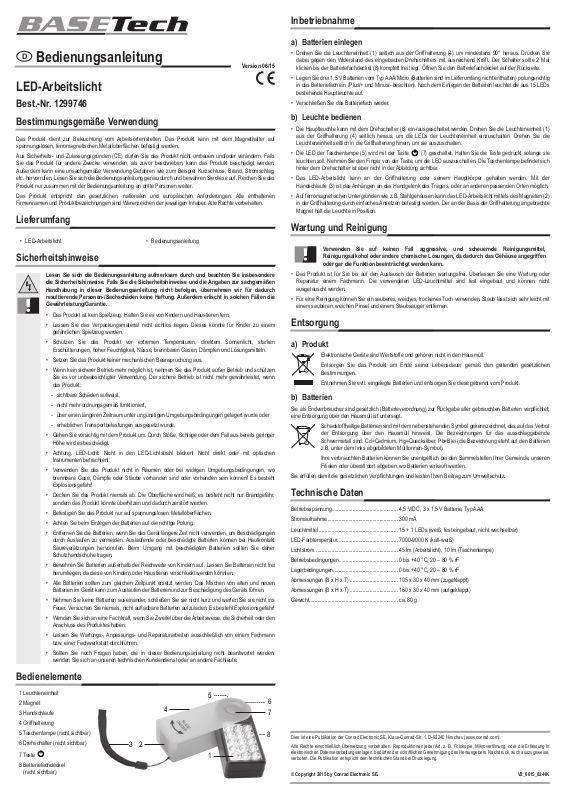

Basetech 1299746 User guide [ml]

Bedienungsanleitung

Version 06/15

LED-Arbeitslicht

Best.-Nr. 1299746

Bestimmungsgemäße Verwendung

Das Produkt dient zur Beleuchtung vom Arbeitsorten/stellen. Das Produkt kann mit dem Magnethalter auf

spannungslosen, ferromagnetischen Metalloberächen befestigt werden.

Aus Sicherheits- und Zulassungsgründen (CE) dürfen Sie das Produkt nicht umbauen und/oder verändern. Falls Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben, kann das Produkt beschädigt werden. Außerdem kann eine unsachgemäße Verwendung Gefahren wie zum Beispiel Kurzschluss, Brand, Stromschlag, etc. hervorrufen. Lesen Sie sich die Bedienungsanleitung genau durch und bewahren Sie diese auf. Reichen Sie das Produkt nur zusammen mit der Bedienungsanleitung an dritte Personen weiter.

Das Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

Lieferumfang

• LED-Arbeitslicht • Bedienungsanleitung

Sicherheitshinweise

Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und die Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung nicht befolgen, übernehmen wir für dadurch resultierende Personen-/Sachschäden keine Haftung. Außerdem erlischt in solchen Fällen die Gewährleistung/Garantie.

• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.

• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kinder zu einem gefährlichen Spielzeug werden.

• Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht, starken Erschütterungen, hoher Feuchtigkeit, Nässe, brennbaren Gasen, Dämpfen und Lösungsmitteln.

• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.

• Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt:

- sichtbare Schäden aufweist,

- nicht mehr ordnungsgemäß funktioniert,

- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde oder

- erheblichen Transportbelastungen ausgesetzt wurde.

• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall aus bereits geringer Höhe wird es beschädigt.

• Achtung, LED-Licht: Nicht in den LED-Lichtstrahl blicken! Nicht direkt oder mit optischen Instrumenten betrachten!

• Verwenden Sie das Produkt nicht in Räumen oder bei widrigen Umgebungsbedingungen, wo brennbare Gase, Dämpfe oder Stäube vorhanden sind oder vorhanden sein können! Es besteht Explosionsgefahr!

• Decken Sie das Produkt niemals ab. Die Oberäche wird heiß, es besteht nicht nur Brandgefahr, sondern das Produkt könnte überhitzen und dadurch zerstört werden.

• Befestigen Sie das Produkt nur auf spannungslosen Metalloberächen.

• Achten Sie beim Einlegen der Batterien auf die richtige Polung.

• Entfernen Sie die Batterien, wenn Sie das Gerät längere Zeit nicht verwenden, um Beschädigungen durch Auslaufen zu vermeiden. Auslaufende oder beschädigte Batterien können bei Hautkontakt Säureverätzungen hervorrufen. Beim Umgang mit beschädigten Batterien sollten Sie daher Schutzhandschuhe tragen.

• Bewahren Sie Batterien außerhalb der Reichweite von Kindern auf. Lassen Sie Batterien nicht frei herumliegen, da diese von Kindern oder Haustieren verschluckt werden könnten.

• Alle Batterien sollten zum gleichen Zeitpunkt ersetzt werden. Das Mischen von alten und neuen Batterien im Gerät kann zum Auslaufen der Batterienund zur Beschädigung des Geräts führen.

• Nehmen Sie keine Batterien auseinander, schließen Sie sie nicht kurz und werfen Sie sie nicht ins

Feuer. Versuchen Sie niemals, nicht auadbare Batterien aufzuladen. Es besteht Explosionsgefahr!

• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den Anschluss des Produktes haben.

• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einem Fachmann bzw. einer Fachwerkstatt durchführen.

• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet werden, wenden Sie sich an unseren technischen Kundendienst oder an andere Fachleute.

Inbetriebnahme

a) Batterien einlegen

• Drehen Sie die Leuchteneinheit (1) seitlich aus der Griffhalterung (4) um mindestens 90° heraus. Drücken Sie dabei gegen den Widerstand des eingebauten Drehschalters mit ausreichend Kraft. Der Schalter sollte 2 Mal klicken bis der Batteriefachdeckel (8) komplett frei liegt. Öffnen Sie den Batteriefachdeckel auf der Rückseite.

• Legen Sie drei 1,5 V Batterien vom Typ AAA/Micro (Batterien sind im Lieferumfang nicht enthalten) polungsrichtig in das Batteriefach ein (Plus/+ und Minus/- beachten). Nach dem Einlegen der Batterien leuchtet die aus 15 LEDs bestehende Hauptleuchte auf.

• Verschließen Sie das Batteriefach wieder.

b) Leuchte bedienen

• Die Hauptleuchte kann mit dem Drehschalter (6) ein-/ausgeschaltet werden. Drehen Sie die Leuchteneinheit (1) aus der Griffhalterung (4) seitlich heraus, um die LEDs der Leuchteneinheit einzuschalten. Drehen Sie die Leuchteneinheit seitlich in die Griffhalterung hinein, um sie auszuschalten.

• Die LED der Taschenlampe (5) wird mit der Taste (7) geschaltet. Halten Sie die Taste gedrückt solange sie

leuchten soll. Nehmen Sie den Finger von der Taste, um die LED auszuschalten. Die Taschenlampe bendet sich

hinter dem Drehschalter ist aber nicht in der Abbildung sichtbar.

• Das LED-Arbeitslicht kann an der Griffhalterung oder seinem Hauptkörper gehalten werden. Mit der Handschlaufe (3) ist das Anhängen an das Handgelenk des Trägers, oder an anderen passenden Orten möglich.

• Auf ferromagnetischen Untergründen wie z.B. Stahlgehäusen kann das LED-Arbeitslicht mittels des Magneten (2) in der Griffhalterung durch einfaches Ansetzen befestigt werden. Der an der Basis der Griffhalterung angebrachte Magnet hält die Leuchte in Position.

Wartung und Reinigung

Verwenden Sie auf keinen Fall aggressive, und scheuernde Reinigungsmittel, Reinigungsalkohol oder andere chemische Lösungen, da dadurch das Gehäuse angegriffen oder gar die Funktion beeinträchtigt werden kann.

• Das Produkt ist für Sie bis auf den Austausch der Batterien wartungsfrei. Überlassen Sie eine Wartung oder Reparatur einem Fachmann. Die verwendeten LED-Leuchtmittel sind fest eingebaut und können nicht ausgetauscht werden.

• Für eine Reinigung können Sie ein sauberes, weiches, trockenes Tuch verwenden. Staub lässt sich sehr leicht mit einem sauberen, weichen Pinsel und einem Staubsauger entfernen.

Entsorgung

a) Produkt

Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen

Bestimmungen. Entnehmen Sie evtl. eingelegte Batterien und entsorgen Sie diese getrennt vom Produkt.

b) Batterien

Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten Batterien verpichtet;

eine Entsorgung über den Hausmüll ist untersagt.

Schadstoffhaltige Batterien sind mit dem nebenstehenden Symbol gekennzeichnet, das auf das Verbot der Entsorgung über den Hausmüll hinweist. Die Bezeichnungen für das ausschlaggebende Schwermetall sind: Cd=Cadmium, Hg=Quecksilber, Pb=Blei (die Bezeichnung steht auf den Batterien z.B. unter dem links abgebildeten Mülltonnen-Symbol).

Ihre verbrauchten Batterien können Sie unentgeltlich bei den Sammelstellen Ihrer Gemeinde, unseren Filialen oder überall dort abgeben, wo Batterien verkauft werden.

Sie erfüllen damit die gesetzlichen Verpichtungen und leisten Ihren Beitrag zum Umweltschutz.

Technische Daten

Betriebsspannung ............................................... 4,5 V/DC, 3 x 1,5 V Batterie, Typ AAA

Stromaufnahme .................................................. 300 mA

Leuchtmittel ........................................................ 15 + 1 LEDs (weiß, fest eingebaut, nicht wechselbar)

LED-Farbtemperatur ........................................... 7000-9000 K (kalt-weiß)

Lichtstrom .......................................................... 45 lm (Arbeitslicht), 10 lm (Taschenlampe)

Betriebsbedingungen .......................................... 0 bis +40 °C, 20 – 80 % rF

Lagerbedingungen .............................................. 0 bis +40 °C, 20 – 80 % rF

Abmessungen (B x H x T) .................................. 105 x 30 x 40 mm (zugeklappt)

Abmessungen (B x H x T) .................................. 160 x 30 x 40 mm (aufgeklappt)

Gewicht ............................................................... ca. 80 g

Bedienelemente

1 Leuchteneinheit 2 Magnet 3 Handschlaufe 4 Griffhalterung 5 Taschenlampe (nicht sichtbar) 6 Drehschalter (nicht sichtbar)

7 Taste 8 Batteriefachdeckel

(nicht sichtbar)

3 2

6 7

Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverlmung, oder die Erfassung in

elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.

Operating instructions

Version 06/15

LED working light

Item no. 1299746

Intended use

This product is designed for use as a light in workplaces. It can be secured to ferromagnetic metal surfaces that are not connected to a power supply.

For safety and approval purposes (CE), you must not rebuild and/or modify this product. If you use the product for purposes other than those described above, the product may be damaged. In addition, improper use can cause hazards such as short circuiting, re, electric shock etc. Read the instructions carefully and keep them. Make this product available to third parties only together with its operating instructions.

Delivery content

• LED working light • Operating instructions

Safety instructions

Read the operating instructions carefully and especially observe the safety information. If you do not follow the safety instructions and information on proper handling in this manual, we assume no liability for any resulting personal injury or damage to property. Such cases will invalidate the warranty/guarantee.

• The device is not a toy. Keep it out of the reach of children and pets.

• Do not leave packaging material lying around carelessly. This may become dangerous playing

material for children.

• Protect the product from extreme temperatures, direct sunlight, strong jolts, high humidity, moisture, ammable gases, vapours and solvents.

• Do not place the product under any mechanical stress.

• If it is no longer possible to operate the product safely, take it out of operation and protect it from any

accidental use. Safe operation can no longer be guaranteed if the product:

- is visibly damaged,

- is no longer working properly,

- has been stored for extended periods in poor ambient conditions or

- has been subjected to any serious transport-related stresses.

• Please handle the product carefully. Jolts, impacts or a fall even from a low height can damage

the product.

• Attention, LED light: Do not look directly into the LED light! Do not look into the beam directly or with optical instruments!

• Do not use the product in rooms or in adverse environmental conditions that contain or may contain ammable gases, vapours or dust! There is a risk of explosion!

• Never cover the product. The surface gets hot; covering the product not only constitutes a re hazard but may also cause it to overheat, damaging the product.

• Only secure the product to metal surfaces that do not carry a voltage.

• Correct polarity must be observed while inserting the batteries.

• Batteries should be removed from the device if it is not used for a long period of time to avoid damage

through leaking. Leaking or damaged batteries might cause acid burns when in contact with skin, therefore use suitable protective gloves to handle corrupted batteries.

• Batteries must be kept out of reach of children. Do not leave batteries lying around, as there is a risk that children or pets may swallow them.

• All batteries should be replaced at the same time. Mixing old and new batteries in the device can lead to battery leakage and device damage.

• Batteries must not be dismantled, short-circuited or thrown into re. Never recharge nonrechargeable batteries. There is a risk of explosion!

• Consult an expert when in doubt about operation, safety or connection of the device.

• Maintenance, modications and repairs are to be performed exclusively by an expert or at a qualied

shop.

• If you have questions which remain unanswered by these operating instructions, contact our technical support service or other technical personnel.

Operation

a) Inserting batteries

• Move the lighting unit (1) out of the handle (4) by at least 90°. Use sufcient force to push against the resistance of the integrated rotary switch. The switch should click twice until the battery compartment cover (8) is fully exposed. Open the battery compartment cover on the back of the device.

• Insert three 1.5 V AAA batteries (not included) with correct polarity into the battery compartment (observe plus/+ and minus/-). After inserting the batteries, the 15 LEDs on the light unit will turn on.

• Replace the battery compartment cover.

b) Using the light

• The light can be turned on/off using the rotary switch (6). Move the lighting unit (1) out of the handle (4) to turn on the LEDs. Push the lighting unit back into the handle to turn it off.

• The ashlight LED (5) can be operated using the button (7). Keep the button pressed down to keep the LED on. Take your nger off the button to turn the LED off. The ashlight is located behind the rotary switch but is not visible in the product image.

• The LED working light can be held using the handle or by holding the main unit. The wrist strap (3) can be used to hang the light from the user's wrist or from other suitable locations.

• The magnet (2) on the handle can be used to secure the LED working light to ferromagnetic surfaces, e.g. steel. The magnet attached to the bottom of the handle holds the light in position.

Maintenance and cleaning

Never use aggressive and abrasive detergents, rubbing alcohol or other chemical solutions, as these could damage the casing or even impair the functioning of the product.

• The product does not require maintenance except for changing the batteries. Leave maintenance or repair work to an expert. The LED light bulbs are rmly embedded and cannot be replaced.

• You can use a clean, soft and dry cloth to clean the product. Dust can be easily removed using a clean and soft brush and a vacuum cleaner.

Disposal

a) Product

Electronic devices are recyclable waste and must not be disposed of in the household waste. At the end of its service life, dispose of the product according to the relevant statutory regulations. Remove any inserted batteries and dispose of them separately from the product.

b) Batteries

You as the end user are required by law (Battery Directive) to return all used batteries. Disposing of them in the household waste is prohibited.

Batteries containing hazardous substances are labelled with this symbol to indicate that disposal in the domestic waste is forbidden. The designations for the heavy metals involved are: Cd = Cadmium, Hg = Mercury, Pb = Lead (shown on batteries, e.g. below the trash icon on the left).

Used batteries can be returned to collection points in your municipality, our stores or wherever batteries are sold.

You thus full your statutory obligations and contribute to the protection of the environment.

Technical data

Operating voltage ............................................... 4.5 V/DC, 3 x 1.5 V AAA batteries

Current consumption .......................................... 300 mA

Illuminant ............................................................ 15 + 1 LEDs (white, embedded, not replaceable)

LED colour temperature ..................................... 7000-9000 K (cold white)

Luminous ux .................................................... 45 lm (working light), 10 lm (ashlight)

Operating conditions ........................................... 0 to +40 °C, 20 - 80 % RH

Storage conditions .............................................. 0 to +40 °C, 20 - 80 % RH

Dimensions (W x H x D) ..................................... 105 x 30 x 40 mm (collapsed)

Dimensions (W x H x D) ..................................... 160 x 30 x 40 mm (expanded)

Weight ................................................................ approx. 80 g

Operating elements

1 Lighting unit 2 Magnet 3 Wrist strap 4 Handle 5 Flashlight (not visible) 6 Rotary switch (not visible)

7 button

8 Battery compartment cover

(not visible)

6 7

3 2
