Bedienungsanleitung

Basetech Cost Control

Best.-Nr. 125417 (CH) Best.-Nr. 125416 (FR/CZ) Best.-Nr. 125414 (UK)

Bestimmungsgemäße Verwendung

Das Energiekosten-Messgerät dient zum Messen und Analysieren von Verbrauchsdaten elektrischer Geräte. Das Messgerät wird einfach zwischen Steckdose und Elektrogerät gesteckt und benötigt keinen weiteren Installationsaufwand. Der Betrieb ist nur an einer haushaltsüblichen Schutzkontakt-Steckdose mit einer Nennspannung von 230 V/AC zulässig. Die max. Nenn leistung darf 2300 W nicht überschreiten.

Zur Kostenberechnung kann der aktuell gültige Stromtarif eingegeben werden. Das Gerät erstellt zudem eine Kostenprognose pro Tag/Monat/Jahr.

Die Verbrauchsdaten können am Gerät unabhängig von einer Steckdose angezeigt und eingestellt werden. Dazu sind zwei Knopfzellen-Batterien im Gerät enthalten. Der Betrieb ist nur mit dem angegebenen Batterietyp zulässig.

Das Messgerät ist nicht amtlich geeicht und darf deshalb nicht für Abrechnungszwecke verwendet werden. Das Messgerät darf im geöffneten Zustand, mit geöffnetem Batteriefach oder fehlendem Batteriefachdeckel

nicht betrieben werden. Messungen in Feuchträumen bzw. unter widrigen Umgebungsbedingungen sind nicht zulässig.

Widrige Umgebungsbedingungen sind:

- Nässe oder hohe Luftfeuchtigkeit,

- Staub und brennbare Gase, Dämpfe oder Lösungsmittel,

- Gewitter bzw. Gewitterbedingungen wie starke elektrostatische Felder usw. Eine andere Verwendung als zuvor beschrieben, führt zur Beschädigung dieses Produktes, außerdem ist

dies mit Gefahren wie z.B. Kurzschluss, Brand, elektrischer Schlag etc. verbunden. Das gesamte Produkt darf nicht geändert bzw. umgebaut werden!

Lesen Sie die Bedienungsanleitung sorgfältig durch, und bewahren Sie diese für späteres Nachschlagen auf.

Die Sicherheitshinweise sind unbedingt zu beachten!

Lieferumfang

• Energiekosten-Messgerät

• 2 Knopfzellen-Batterien (Typ LR44 oder baugleich)

Aktuelle Bedienungsanleitungen:

Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads herunter oder scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf der Webseite.

Symbolerklärung

Ein Ausrufezeichen weist auf wichtige Hinweise in dieser Bedienungsanleitung hin, die unbe-

dingt zu beachten sind.

Dieses Gerät ist CE-konform und erfüllt die erforderlichen europäischen Richtlinien.

Nur zur Verwendung in trockenen Innenbereichen

CAT II

Sicherheitshinweise

Das Gerät entspricht der Überspannungskategorie II zur Anwendung an Geräten, die über einen Netzstecker direkt mit dem öffentlichen Stromnetz verbunden werden.

Lesen Sie bitte vor Inbetriebnahme die komplette Anleitung durch, sie enthält wichtige Hinweise zum korrekten Betrieb.

Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt die Gewährleistung/Garantie. Für Folgeschäden übernehmen wir keine Haftung!

Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung! In solchen Fällen erlischt die Gewährleistung/ Garantie.

• Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreien Zustand verlassen.

• Aus Sicherheits- und Zulassungsgründen ist das eigenmächtige Umbauen und/oder Verändern des Gerätes nicht gestattet.

• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den Anschluss des Gerätes haben.

• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Geräte, die an das Gerät angeschlossen werden, sowie in den einzelnen Kapitel dieser Anleitung.

• Fassen Sie das Gerät niemals mit nassen oder feuchten Händen an. Es besteht die Gefahr eines lebensgefährlichen elektrischen Schlages.

• Das Gerät gehört nicht in Kinderhände. Es ist kein Spielzeug.

• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten.

• Das Gerät erwärmt sich bei Betrieb; Achten Sie auf eine ausreichende Belüftung; das Gehäuse darf nicht abgedeckt werden!

• Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Gerät außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn:

- das Gerät sichtbare Beschädigungen aufweist,

- das Gerät nicht mehr arbeitet und

- nach längerer Lagerung unter ungünstigen Verhältnissen oder

- nach schweren Transportbeanspruchungen.

• Beachten Sie auch die Sicherheitshinweise in den einzelnen Kapiteln bzw. in den Bedienungsanleitungen der angeschlossenen Geräte.

• Schalten Sie das Gerät niemals gleich dann ein, wenn es von einem kalten in einen warmen Raum gebracht wird. Das dabei entstandene Kondenswasser kann unter ungünstigen Umständen Ihr Gerät zerstören. Lassen Sie das Gerät uneingeschaltet auf Zimmer temperatur kommen.

Einzelteilbezeichnung

1 Schutzkontakt-Steckdose mit Kindersicherung 2 Bedien- und Einstelltaste „F “ (Abwärts) 3 Bedien- und Einstelltaste „S“ (Aufwärts) 4 Display: Anzeigebereich „Unten“ 5 Display: Anzeigebereich „Links“ 6 Display: Anzeigebereich „Rechts“ 7 Rückseitiges Batteriefach 8 Taste „SET“ zur Parametereinstellung 9 Bedien- und Einstelltaste „J“ (Bestätigung)

230 3680

VWW

TOTAL kWh

6.20

SET

Display-Angaben und Symbole

S Aufwärts-Symbol F Abwärts-Symbol J Bestätigung-Symbol

SET Einstellung MAX Maximalwert-Anzeige POWER FACTOR Anzeige des Leistungsfaktors CosPhi TOTAL Gesamtwert COST Kostenanzeige TIME Tatsächliche Betriebszeit des elektrischen Verbrauchers, z.B. bei Kühl schränken FORECAST Rechnerische Kosten-Vorschau DAY Kostenprognose pro Tag MONTH Kostenprognose pro Monat YEAR Kostenprognose pro Jahr V Volt (Einheit der el. Spannung) A Ampere (Einheit des el. Stromes) Hz Hertz (Einheit der Frequenz) W Watt (Einheit der Wirkleistung) COS Leistungsfaktor (Faktor der Phasenverschiebung von V und A) kWh Kilowattstunden (Einheit der verbrauchten Energie)

Inbetriebnahme

Batterien einsetzen/wechseln

Vor Erstinbetriebnahme bzw. wenn das Display bei Tastendruck keine Werte mehr anzeigt, müssen die Knopfzellen-Batterien eingesetzt bzw. ausgetauscht werden.

Durch die Batterien bleiben die eingestellten Parameter und Messwerte auch im ausgesteckten Zustand im Gerät erhalten.

Das Batteriefach (7) darf nur geöffnet werden, wenn das Gerät nicht ange schlos sen ist.

Entfernen Sie die Batterien bei längerer Nichtbenutzung aus dem Gerät, um ein Auslau-

Lassen Sie keine Batterien achtlos herumliegen. Diese könnten von Kindern oder Haus-

Achten Sie darauf, dass Batterien nicht kurzgeschlossen werden. Werfen Sie keine Bat-

Batterien dürfen nicht aufgeladen werden. Es besteht Explosionsgefahr.

Zum Einsetzen/Wechseln der Batterien gehen Sie wie folgt vor: Ziehen Sie das Gerät aus der Steckdose und entfernen alle angeschlossenen Kabel. Entfernen Sie die beiden rückseitigen Batteriefach-Schrauben. Heben Sie den Deckel vorsichtig ab. Setzen Sie zwei neue Knopfzellen-Batterien vom gleichen Typ

polungsrichtig in das Batteriefach. Der Pluspol beider Batterien zeigt dabei nach außen.

Verschließen und verschrauben Sie das Batteriefach wieder sorgfältig.

fen zu verhindern, da selbst auslaufsichere Batterien korrodieren kön nen. Fassen Sie ausgelaufene oder korrodierte Batterien nur mit geeigneten Schutzhandschuhen an. Verätzungsgefahr.

tieren verschluckt werden. Suchen Sie im Falle eines Verschluckens sofort einen Arzt auf.

terien ins Feuer.

Display

Das Display ist dreigeteilt, um möglichst viele Parameter gleichzeitig anzeigen zu können. Die Parameterumschaltung der einzelnen Displaybereiche erfolgt über die Tasten 3, 2 und 9. Die Gittersymbole auf den Tasten zeigen den Displaybereich.

Jedes Drücken der einzelnen Taste schaltet die Anzeige weiter. Taste 3 schaltet den Displaybereich oben links um, Taste 2 schaltet den Displaybereich oben rechts um, Taste 9 schaltet den Displaybereich unten um.

Voreinstellung von Tarif und Alarmgrenze für Strom oder Leistung

Einige Parameter in der Anzeige oben rechts und Anzeige unten, können individuell eingestellt werden. Die Parameter können jedoch nur nacheinander eingestellt werden. Achten Sie darauf, dass immer nur der jeweilige Parameter in der Anzeige ausgewählt ist. Die Einstellung wird beendet, wenn ca. 10s keine Tasteneingabe erfolgt.

Das Messgerät ermöglich die individuelle Einstellung des Stromtarifs (Kosten/kWh) und von Alarmgrenzen für einen max. Strom (A) oder einer max. Leistung (W). Beim Überschreiten der eingestellten Strom- und Leistungswerte ertönt ein Signalton.

Stromtarif „Kosten/kWh €“ einstellen:

Drücken Sie die Taste „F“ (2) so oft, bis im oberen rechten Display die Anzeige „W“ erscheint. Drücken Se die Taste „J“ (9) so oft, bis die Anzeige „COST/kWh €“ erscheint. Taste „SET“ (8) öffnet das Einstellmenü. Die erste Ziffer blinkt. Ein weiteres drücken wechselt die Dezimalstelle. Über die Tasten „S“ (3) und „F“ (2) kann der Wert verändert werden. Um die Einstellung abzuschließen drücken Sie die Taste „J“ (9) oder warten ca. 10s. Die Einstellung wird

beendet.

Alarmgrenze für max. Strom oder max. Leistung einstellen:

Drücken Sie die Taste „J“ (9) bis im unteren Display die Anzeige „TOTAL kWh“ erscheint. Drücken Se die Taste „F“ (2) so oft, bis die Anzeige „OVERLOAD“ erscheint. Taste „SET“ (8) öffnet das Einstellmenü. Die zuletzt eingestellte Einheit (W oder A) blinkt. Über die Tasten „S“ (3) und „F“ (2) kann die Einheit umgeschaltet werden. „W“ entspricht der Wirkleistung in Watt „A“ entspricht dem Strom in Ampere. Taste „SET“ (8) bestätigt die Auswahl und schaltet in die Zifferneingabe weiter. Die erste Ziffer blinkt. Ein

weiteres drücken wechselt die Dezimalstelle. Über die Tasten „S“ (3) und „F“ (2) kann der Wert verändert werden. Um die Einstellung abzuschließen drücken Sie die Taste „J“ (9) oder warten ca. 10s. Die Einstellung wird

beendet.

Die MAX-Werte können in der jeweiligen Anzeige gelöscht werden, indem die Taste „SET“ (8) für ca. 3s gedrückt wird. Ein kurzer Piepton bestätigt den Löschvorgang.

Anzeige unten

Taste „J“ (9) schaltet die Funktionen der unteren Anzeige um. Jedes Drücken schaltet die Anzeige weiter. Gesamt-Energieverbrauch (TOTAL kWh), Stromtarif (COST kWh €), Gesamt-Stromkosten (TOTAL €), Ge-

samt-Betriebszeit (TOTAL TIME), Gesamt-Energieverbrauch (TOTAL kWh) ...

230 3680

TOTAL kWh

6.20

Die Gesamt-Betriebszeit kann in der angezeigten Funktion „TOTAL TIME“ gelöscht werden. Stellen Sie dazu die Anzeige oben rechts (6) auf „A“ und halten die Taste „SET“ (8) für ca. 3s gedrückt. Ein kurzer Piepton bestätigt den Löschvorgang.

Reset der Laufzeit / Energieverbrauch

Um die Werte für Laufzeit und Energieverbrauch zurückzusetzen ist wie folgt vorzugehen.

• Die Anzeige rechts oben muss auf Stromaufnahme gestellt werden. Nicht auf den maximal gemessenen Strom.

• Die untere Anzeige muss die Laufzeit anzeigen.

• Die Anzeige oben links ist egal.

• Die Anzeige sollte wie die nachfolgende Grak aussehen, wobei die Zahlenwerte unterschiedlich sein können.

230 3680

TOTALkWh COST/kWh

230 3680

TOTALkWh



0.024



0. 5

230 3680

TOTALkWh TIME

02:05:34

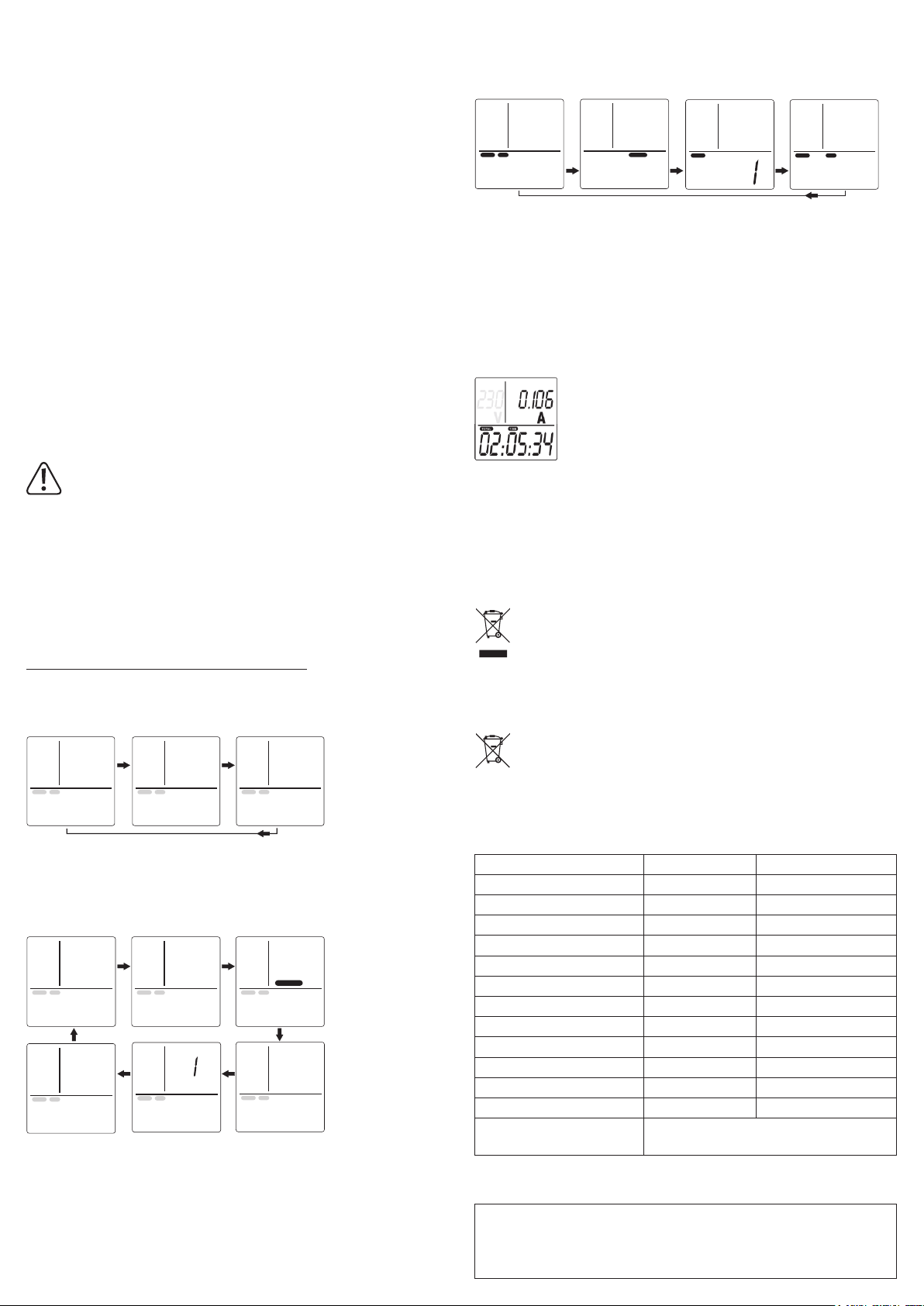

Bedienung

Bei einer Überlastung kann das Produkt beschädigt werden. Es erlischt in diesem Fall die

Es dürfen nicht mehrere Energiekosten-Messgeräte zusammengesteckt werden. Das Gerät ist nicht für den Einsatz in explosionsgefährdeten Bereichen zuge lassen. Die

Stecken Sie das Energiekosten-Messgerät in eine haushaltsübliche Wandsteckdose mit Schutzkontakt und 230 V Wechselspannung.

Achten Sie darauf, dass das Elektrogerät, das sie vermessen wollen ausgeschaltet ist. Stecken Sie den Netzstecker des Elektrogerätes in die Schutzkontaktsteckdose (1).

Schalten Sie das Elektrogerät ein und warten Sie einige Sekunden, bis das Messgerät die ersten Messdaten anzeigt.

Folgende Anzeigen sind über die Bedientasten umschaltbar:

Anzeige oben links

Taste „S“ (3) schaltet die Funktionen der oberen linken Anzeige um. Jedes Drücken schaltet die Anzeige weiter.

Netzspannung, Netzfrequenz, Leistungsfaktor, Netzspannung ...

230 3680

Anzeige oben rechts

Taste „F“ (2) schaltet die Funktionen der oberen rechten Anzeige um. Jedes Drücken schaltet die Anzeige weiter.

Wirkleistung, Max. gemessene Leistung, Alarmgrenze (W oder A), Kostenvorschau (Umschaltung von Tag/ Monat/Jahr erfolgt über die Taste „SET“), Stromaufnahme, Max. gemessene Stromaufnahme, Wirkleistung ...

230 25

230

Für die Anzeige der Kostenvorschau muss ein Stromtarif eingestellt sein und das Messgerät muss mind. 24 h eine Messung durchführen. Die Daten werden alle 24 h aktualisiert. Sind diese beiden Voraussetzungen nicht erfüllt, wird 0 angezeigt. Der maximale angezeigte Wert beträgt 99999. Wird dieser Wert überschritten erfolgt die Anzeige „OUL“ (Überlauf).

Rücksetzen der Kostenvorschau: Ziehen Sie das Messgerät aus der Steckdose und entnehmen Sie dann die Batterien. Die Daten der Kosten-

vorschau werden gelöscht. Setzen Sie die Batterien wieder ein und verschließen das Batteriefach sorgfältig.

Gewährleistung/Garantie.

Nähe von starken Magnetfeldern (Motoren etc.) ist zu meiden. Vermeiden Sie Stöße und starke Vibrationen sowie den Betrieb unter direktem Sonnenlicht.

POWER FACTOR

0.98

TOTAL kWh

230 3000

TOTAL kWh

230 0.50

TOTAL kWh

3680

6.20

OVERLOAD

V W

6.20

FORECAST

DAY

6.20

V W

TOTAL kWh

6.20

V W

TOTAL kWh

6.20

0.208

MAX

TOTAL kWh

6.20

230 48

230 0. 06

50 3680

TOTAL kWh

6.20

MAX

V W

TOTAL kWh

6.20

TOTAL kWh

6.20

• Nun drücken Sie die Taste „Set“ und halte diese für etwa 3 Sekunden gedrückt bis ein kurzer Piepton zu hören ist.

Danach sind die Werte für Laufzeit und Gesamt-Energieverbrauch gelöscht.

Reinigung

Stecken Sie das Gerät zur Reinigung immer aus. Reinigen Sie das Gerät mit einem trockenen, antistatischen Reinigungstuch ohne chemische Reinigungsmittel.

Entsorgung

a) Allgemein

b) Entsorgung von gebrauchten Akkus

Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten

Akkus verpichtet; eine Entsorgung über den Hausmüll ist untersagt!

Technische Daten

Das Produkt gehört nicht in den Hausmüll. Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen

Vorschriften; geben Sie es z.B. bei einer entsprechenden Sammelstelle ab. Entnehmen Sie die eingesetzten Batterien bzw. Akkus und entsorgen Sie diese getrennt vom

Produkt.

Schadstoffhaltige Akkus sind mit nebenstehendem Symbol gekennzeichnet, die auf das Verbot der Entsorgung über den Hausmüll hinweisen.

Die Bezeichnungen für das ausschlaggebende Schwermetall sind: Cd = Cadmium, Hg = Quecksilber, Pb = Blei. Ihre verbrauchten Akkus können Sie unentgeltlich bei den Sammelstellen Ihrer Gemeinde, unseren Filialen oder überall dort abgeben, wo Akkus verkauft werden.

Sie erfüllen damit die gesetzlichen Verpichtungen und leisten Ihren Beitrag zum Umweltschutz!

Parameter Wert Genauigkeit (bei 23°C (+/- 5°C))

Betriebsspannung 230 V/AC 50 Hz

Eigen-Leistungsaufnahme <1 W

Max. Leistung/Strom 2300 W/10 A

Messbereich Spannung (V) 190 – 276 V +/-3%

Messbereich Strom (A) 0,005 – 16,00 A +/- (3% + 0,01 A)

Messbereich Wirkleistung (W) 1 – 2300 W +/- (3% + 2 W)

Messbereich Frequenz (Hz) 45 – 65 Hz +/-2 Hz

Messbereich kWh 0,00 – 9999,99 kWh +/- (5% + 0,1 kWh)

Messbereich Leistungsfaktor 0,70 – 1,00 +/- 0,1 (bei >1A, Sinus, 50 – 60 Hz)

Knopfzellen-Batterien 2 x LR44

Abmessungen (H x B x T) in mm 130 x 63 x 80

Gewicht ca. 160 g

Umgebungsbedingungen 5 - 40 °C/max. 90% rF (nicht kondensierend)

Betriebshöhe: max. 2000 m (über NN)

Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverlmung, oder

die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.

Operating instructions

Basetech Cost Control

Item no. 125417 (CH) Item-No. 125416 (FR/CZ) Item-No. 125414 (UK)

Intended use

The energy cost measuring device is intended for measuring and analysing consumption details of electrical devices. The measuring device is connected easily between the mains socket and the electric device and requires no additional installation. It is only to be used with standard domestic mains sockets with a nominal voltage of 240 V/AC. The max. nominal performance must not exceed 3120 watts.

To calculate the costs, the current valid electricity rate can be entered. Further, the device provides a cost forecast per day/month/year.

The consumption details can be displayed and adjusted on the device even when it is unplugged from a power socket. To do this, the device contains two button cell batteries. The device is only to be used with

the specied batteries. The measuring device is not ofcially calibrated and therefore must not be used for billing purposes.

The measuring instrument must not be used when it is open, i.e. with an open battery compartment or when the battery compartment cover is missing. Do not make measurements in damp rooms or under unfavourable ambient conditions.

Unfavourable ambient conditions are:

- Wet conditions or high air humidity,

- Dust and ammable gases, vapours or solvent,

- Thunderstorms or similar conditions such as strong electrostatic elds etc.

Any use, other than the one described above, may damage the product. Moreover, this involves hazards

such as e.g. short circuit, re, electric shock, etc. It is not allowed to modify or rebuild any part of the product!

Read the operating instructions carefully and keep them for later reference. The safety instructions are to be observed without fail!

Package contents

• Energy cost measuring device

• 2 button cell batteries (type LR 44 or identical in design)

Up-to-date operating instructions

Download the latest operating instructions via the link www.conrad.com/downloads or scan the QR code. Follow the instructions on the websit

Explanation of symbols

An exclamation mark indicates important instructions in this operating manual which must be

observed without fail.

This product has been CE tested and complies with the required European guidelines.

Only to be used in dry indoor areas.

CAT II The device corresponds to the excess-voltage category II for implementation in devices that are

Safety Instructions

directly connected to the public grid via a mains plug.

Please read all the instructions before using this device, they include important information on its correct operation.

The warranty will be void in the event of damage caused by failure to observe these safety instructions! We do not assume any liability for any consequential damage!

We do not assume any liability for material and personal damage caused by improper use or non-compliance with the safety instructions! The warranty will be void in such cases.

• This device left the manufacture’s factory in a safe and perfect condition.

• The unauthorized conversion and/or modication of the product is inadmissible for reasons of safety and approval.

• If you have doubts about how the equipment should be operated or how to connect it safely, consult a trained technician.

• Observe the safety and operating instructions of any devices you connect to the device, as

well as those you nd in the individual chapters of these operating instructions.

• Never touch the device with wet or moist hands. There is danger of a life-threatening electric shock.

• Keep the unit out of the reach of children. It is not a toy.

• On industrial sites, the accident prevention regulations of the association of the industrial workers’ society for electrical equipment and utilities must be followed.

• Since the device generates heat when in use, ensure there is sufcient ventilation provided; do not cover the housing!!If you have a reason to believe that the device can no longer be operated safely, disconnect it immediately and secure it against being operated unintentionally. It can be assumed that safe operation is no longer possible if:

- the device is visibly damaged,

- the device no longer works and

- the unit was stored under unfavourable conditions for a long period of time or

- it has been subjected to considerable stress in transit.

• You should also heed the additional safety instructions in each chapter of the operating instructions for the connected devices.

• Never switch the device on immediately after taking it from the cold into a warm environment. Condensation that forms might destroy your device. Allow the device to reach room temperature before switching it on.

Description of the Parts

1 Protective-earth contact socket with child protection 2 Control and setting key „F “ (downwards) 3 Control and setting key „S“ (upwards) 4 Display: Display area „bottom“ 5 Display: Display area „Left“ 6 Display: Display area „Right“ 7 Rear battery compartment 8 „SET“ key for parameter setting 9 Control and setting key „J“ (Conrmation)

Display indications and Symbols

S Up symbol F Down symbol J Conrmation symbol

SET Adjustment MAX Maximum value display POWER FACTOR Display of the power factor CosPhi TOTAL Total value COST Cost display TIME The actual operating time for the electric consumer load, e. g. for fridges. FORECAST Calculated cost forecast DAY Cost forecast per day MONTH Cost forecast per month YEAR Cost forecast per year V Volt (unit for electric tension) A Ampere (unit for electric current) Hz Hertz (unit for frequency) W Watt (unit for effective power) COS Power factor (factor for the phase displacement of V and A) kWh Kilowatt hour (Unit for energy usage)

230 3680

VWW

TOTAL kWh

6.20

SET

Start-up

Inserting/Replacing the Batteries

Before using for the rst time or when the display does not show any values after pressing the button, the

coin cell batteries must be inserted or replaced. The batteries are used to ensure that the set parameters and measured values are saved in the device even

when it is unplugged.

The battery compartment (7) must only be opened if the device is unplugged .

Remove the batteries, if you are not going to use the device for a while, to prevent dam-

Do not leave batteries lying around carelessly. They might be swallowed by children or

 Makesurethatthebatteriesarenotshort-circuited.Donotthrowbatteriesintoare.

Batteries (non-rechargeable) must not be recharged. There is danger of explosion.

To insert/replace the batteries proceed as follows: Disconnect the device from the mains socket and remove all connected cables. Remove the two rear screws from the battery compartment. Remove the lid carefully. Insert two new button cells of the same type into thebattery com-

partment, paying attention to the correct polarity. The plus pole of both batteries should points outwards.

Close the battery compartment and screw back in place.

age from leaking batteries since even leak proof batteries may corr ode. Only handle leaking or corroded batteries with suitable protective gloves. Risk of acid burns.

pets. If swallowed, consult a doctor immediately.

Display

The display is divided into three parts in order to show several parameters simultaneously. The selection of the parameters for the individual display areas is done with the keys 3, 2 and 9. The grid symbols on the keys indicate the display area.

Each time you press an individual key, the display is switched to the next parameter. Key 3 switches the display area on the left top, Key 2 switches the display area on the right top, Key 9 shifts the display area on the bottom.

Presetting the tariff and alarm limit for the current and rated power

Some of the parameters in the display on the top right and on the bottom can be set individually. However, the parameters can only be set one after the other. Make sure only the appropriate parameter is selected in the display. The setting will be completed, if no button is pushed for about 10 seconds.

The measuring instrument has options for individually setting the electricity tariffs (cost/kWh) and alarm limits for the max. current (A) or the max. electrical power. When the set current or power values are exceeded a signal is emitted.

Setting the electricity tariff „cost/kWh €“:

Press the key „F“ (2) repeatedly, until „W“ appears in the upper right display. Press the key „J“ (9) repeatedly, until the display shows „COST/kWh €“.

The „SET“ key (8) activates the settings menu. The rst digit ashes. If you press the key again, the decimal

place will change. With the keys „S“ (3) and „F“ (2), the value can be changed. To complete the setting, press the key „J“ (9) or wait for approx. 10 s. The setting is completed.

Setting the alarm limit for max. current and max. rated power:

Press the key „J“ (9) repeatedly, until the lower display shows „TOTAL kWh“. Press the key „F“ (2) repeatedly, until the display shows „OVERLOAD“.

The „SET“ key (8) activates the settings menu. The last set unit (W or A) ashes.

With the keys „S“ (3) and „F“ (2) the unit can be changed. „W“ corresponds to the effective power in Watt „A“ corresponds to the current in ampere.

The „SET“ key (8) conrms the selection and switches to the next digit input. The rst digit ashes. If you

press the key again, the decimal place will change. With the keys „S“ (3) and „F“ (2), the value can be changed. To complete the setting, press the key „J“ (9) or wait for approx. 10s. The setting is completed.

Operation

If the product is overloaded, it may be damaged . The warranty/guarantee will become

Do not plug together several energy cost measuring instruments. The device is not approved for use in areas where there is a risk of explosions. Avoid

Avoid blows or strong vibrations, as well as the use in direct sunlight.

Plug the energy cost measuring instrument into a domestic wall socket with earth protection and 240 V AC voltage.

Make sure that the electric device you wish to measure is switched off. Connect the mains plug of the electrical device to the earthed socket (1).

Switch on the electric device and wait a few seconds until the measuring instrument shows the rst measured data.

The following displays can be switched between using the control keys:

Display on the top right

The key „S“ (3) switches the functions in the upper left display. Every time you press the key, you switch the display.

Mains voltage, mains frequency, power factor, mains voltage ...

230 3680

Display on top right

The key „F“ (2) switches the functions for the upper right display. Every time you press the key, you switch the display.

Effective power, max. measured power, alarm limit (W or A), cost forecast (to switch between day/month/year use the „SET“ key), current consumption, max. measured current consumption, effective power ...

230 25

230

In order to display the cost estimates, the electricity tariff must be set and the meter must complete a 24 h reading. The data is updated every 24 h. If these requirements are not met, 0 is shown. 99999 is the

maximum value that can be displayed. When this value is exceeded, the display shows “OUL” (overow).

Resetting the cost estimates: Unplug the meter from the power point, and then remove the batteries. The data for the cost estimates is

erased. Insert the batteries again and carefully close the battery compartment. The MAX values can be cleared in the relevant display by pressing the „SET“ key (8) for approx. 3s. A short

beep conrms the deletion process.

void in these cases.

areaswithstrongmagneticelds(motorsetc.).

50 3680

V W

TOTAL kWh

6.20

V W

TOTAL kWh

6.20

0.208

MAX

TOTAL kWh

6.20

230 48

230 0. 06

TOTAL kWh

6.20

MAX

V W

TOTAL kWh

6.20

TOTAL kWh

6.20

POWER FACTOR

0.98

TOTAL kWh

230 3000

TOTAL kWh

230 0.50

TOTAL kWh

3680

6.20

OVERLOAD

V W

6.20

FORECAST

DAY

6.20

Display on the bottom

The key „J“ (9) switches the functions of the lower display. Every time you press the key, you switch the display.

Total energy usage (TOTAL kWh), electricity tariff (COST kWh €), total electricity costs (TOTAL €), total operating time (TOTAL TIME), Total energy usage (TOTAL kWh)...

230 3680

TOTAL kWh

6.20

The total operating time can be deleted in the displayed function „TOTAL TIME“. To do this, set the display on the top right (6) to „A“ and press the key „SET“ (8) and hold it for approx.

3 seconds. A short beep will conrm the deletion process.

Resetting runtime / energy usage

Proceed as follows to reset runtime and energy usage.

• The indicator at the top on the right must be set to current consumption and not to the maximum measured current.

• The indicator at the bottom must show the runtime.

• The indicator top left does not matter.

• The display should look like the following image, although the numeric values may differ.

• Now press and hold the “Set” button for about 3 seconds until you can hear a short beep.

The values for runtime and total energy usage have been erased.

Maintenance

For cleaning, always unplug the device. Clean the device with a dry, anti-static cleaning cloth without any chemical cleaning agent.

Disposal

a) General

b) Disposal of spent rechargeable batteries

As the end user, you are required by law (Battery Ordinance) to return all spent rechargeable batteries; disposal of them in the household waste is prohibited!

Technical Data

The product must not be disposed in the household waste. Dispose of the product at the end of its serviceable life in accordance with the current statutory

requirements; e.g., return it to any suitable collection point. Remove any normal or rechargeable batteries inserted and dispose of them separately from

the product.

Contaminated rechargeable batteries are labelled with these symbols to indicate that disposal in the domestic waste is forbidden.

The symbols of the relevant heavy metals are: Cd = Cadmium, Hg = Mercury, Pb = Lead. You can return used rechargeable batteries free of charge to any collection facility in your local

authority, to our stores or to any other store where rechargeable batteries are sold.

You thereby full your statutory obligations and contribute to the protection of the environment.

Parameter Value Accuracy (for 23°C (+/- 5°C))

Operating voltage 240 V/AC 50 Hz

Power consumption <1 W

Max. power/current 3120 W/13 A

Measuring range for voltage (V) 190 – 276 V +/-3%

Measuring range for current (A) 0.005 – 16.00 A +/-(3% + 0.01 A)

Measuring range for effective power (W) 1 – 3120 W +/-(3% + 2 W)

Measuring range for frequency (Hz) 45 – 65 Hz +/-2 Hz

Measuring range kWh 0.00 – 9999.99 kWh +/-(5% + 0.1 kWh)

Measuring range for power factor 0,70 – 1,00 +/- 0.1 (for >1A, sine, 50 – 60 Hz)

Button cell batteries 2 x LR44

Dimensions (H x W x D) in mm 130 x 63 x 80

Weight approx. 160 g

Ambient conditions 5 - 40 °C/max. 90% rH (not condensing)

This is a publication by Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

All rights including translation reserved. Reproduction by any method, e.g. photocopy, microlming, or the capture in

electronic data processing systems require the prior written approval by the editor. Reprinting, also in part, is prohibited. This publication represent the technical status at the time of printing.

230 3680

TOTALkWh COST/kWh

230 3680

TOTALkWh



0.024

Operating altitude: max. 2000 m (above MSL)



0. 5

230 3680

TOTALkWh TIME

02:05:34

Mode d‘emploi

Basetech Cost Control

N° de commande 125417 (CH) N° de commande 125416 (FR/CZ) N° de commande 125414 (UK)

Utilisation conforme

L’appareil de mesure de coûts énergétiques est destiné à la mesure et l’analyse de données de consommation d’appareils électriques. L’appareil de mesure est branché simplement entre la prise de courant et l’appareil électrique et ne nécessite aucune autre installation. Son fonctionnement est possible à partir d’une prise de courant de sécurité avec une tension nominale de 230 V/CA. La tension no minale maximale ne doit pas excéder 3680 Watt.

Le tarif de l’électricité en cours peut être saisi pour le calcul des coûts. L’appareil calcule, de plus, un pronostic de coûts journalier/mensuel/annuel.

Les données de consommation peuvent être afchées et réglées sur l’appareil indépendamment d’une prise

de courant. L’appareil contient deux piles boutons. L’appareil est conçu uniquement pour fonctionner avec le type de pile indiqué.

L’appareil de mesure n’est pas étalonné par l’administration et ne peut donc pas être utilisé pour la facturation.

L’appareil de mesure ne doit pas être utilisé ouvert, ni lorsque le logement des piles est ouvert ni en l’absence du couvercle. Les mesures ne doivent pas être effectuées dans des locaux humides ni dans des conditions ambiantes défavorables.

Des conditions d’environnement défavorables sont :

- Présence de liquides ou humidité atmosphérique élevée,

- Poussière et gaz, vapeurs ou solvants inammables,

- Orage ou conditions orageuses ainsi que puissants champs électrostatiques, etc. Toute utilisation autre que celle stipulée ci-dessus provoque l’endommagement du produit, ainsi que des

risques tels que les courts-circuits, l’incendie, les décharges électriques, etc. Il est interdit de modier ou de

transformer l’ensemble du produit ! Lisez attentivement le mode d’emploi et conservez-le pour pouvoir le consulter ultérieurement. Respectez impérativement les consignes de sécurité !

Contenu de la livraison

• Appareil de mesure des coûts énergétiques

• 2 piles bouton (type LR44 ou type identique)

Modes d‘emplois actuels

Téléchargez le mode d‘emploi actuel via le lien www.conrad.com/downloads ou scannez le code QR représenté. Suivez les instructions indiquées sur le site internet.

Explications des symboles

Le symbole avec le point d’exclamation attire l’attention sur les conseils importants de ce mode

d’emploi devant être impérativement respectés.

Cet appareil est homologué CE et répond aux directives européennes requises.

Réservé à une utilisation dans des locaux secs.

CAT II L’appareil correspond à la Catégorie de surtension II pour l’utilisation d’appareils reliés directe-

Consignes de sécurité

ment au réseau électrique public par une prise réseau.

Lisez intégralement le mode d’emploi avant de mettre le produit en service, il contient des indications importantes pour son bon fonctionnement.

Tout dommage résultant d’un non-respect du présent mode d’emploi a pour effet d’annuler la garantie. Nous déclinons toute responsabilité pour d’éventuels dommages consécutifs !

Nous déclinons toute responsabilité pour d’éventuels dommages matériels ou corporels dus à un maniement incorrect ou à la non-observation des consignes de sécurité ! De tels cas entraînent l’annulation de la garantie.

• Du point de vue de la sécurité, cet appareil a quitté l’usine en parfait état.

• Pour des raisons de sécurité et d’homologation, les transformations et/ou modications de l’appareil réalisées à titre individuel, sont interdites.

• Veuillez consulter un spécialiste si vous avez des doutes sur la manière dont fonctionne le produit ou sur des questions de sécurité ou de branchement.

• Respectez également les consignes de sécurité et les modes d’emploi des autres appareils raccordés à l’appareil considéré ainsi que les différents chapitres du présent mode d’emploi.

• Ne touchez jamais l’appareil avec les mains mouillées ou humides. Risque d’une décharge électrique mortelle.

• Tenez l’appareil hors de portée des enfants. Il ne s’agit pas d’un jouet.

• Dans les installations industrielles, il convient d’observer les prescriptions de prévention des accidents relatives aux installations et aux matériels électriques des associations professionnelles.

• L’appareil chauffe durant le fonctionnement ; Veillez à assurer une ventilation sufsante ; Le boîtier ne doit pas être recouvert !

• Lorsqu’un fonctionnement sans risques de l’appareil ne semble plus assuré, mettez-le hors service et veillez à ce qu’il ne puisse plus être remis en service involontairement. Une utilisation sans danger n’est plus possible si :

- l’appareil présente des dommages visibles,

- l’appareil ne fonctionne plus et

- l’appareil a été stocké durant une période prolongée dans des conditions défavorables,

- lorsqu’il a subi de sévères contraintes liées au transport.

• Tenez également compte des consignes de sécurité supplémentaires de chaque chapitre de ce mode d’emploi ainsi que des modes d’emploi des appareils connectés.

• N’allumez jamais l’appareil immédiatement quand il vient d’être transféré d’une pièce froide à une pièce chaude. L’eau de condensation qui en résulte peut, dans des conditions défavorables, détruire l’appareil. Attendez que l’appareil non branché ait atteint la température ambiante.

Eléments de l’appareil

1 Prise électrique de sécurité avec sécuritéenfants 2 Touche de commande et de réglage « F » (vers le bas) 3 Touche de commande et de réglage « S » (vers le haut) 4 Indicateur : Plage d’afchage « En bas » 5 Indicateur : Plage d’afchage « Gauche » 6 Indicateur : Plage d’afchage « Droite » 7 Compartiment pour piles sur la face arrière 8 Touche « SET » pour le réglage des paramèt res 9 Touche de commande et de réglage « J » (validation)

Indications apparaissant à l’écran et symboles

S Délement vers le haut F Délement vers le bas J Symbole de validation

SET Réglage

MAX Afchage des valeurs maximales POWER FACTOR Afchage du facteur de charge CosPhi

TOTAL Valeur totale

COST Afchage des coûts

TIME Durée réelle de fonctionnement de l’utilisateur électrique, sur les réfri gérateurs, par

exemple FORECAST Aperçu calculé des coûts DAY Pronostic journalier des coûts MONTH Pronostic mensuel des coûts YEAR Pronostic annuel des coûts V Volt (unité de la tension électrique) A Ampère (unité de courant électrique) Hz Hertz (unité de fréquence) W Watt (unité de puissance active) COS Facteur de puissance (facteur du décalage de phase de V et A) kWh Kilowatt/heure (Unité de l‘énergie consommée)

230 3680

VWW

TOTAL kWh

6.20

SET

Mise en service

Insérer et remplacer les piles

Avant la première mise en marche de l’appareil, ou lorsque l’indicateur n’afche aucune valeur suite à un

appui sur une touche, il convient d’insérer ou d’échanger les piles boutons. Les piles permettent de conserver les paramètres réglés et les valeurs de mesure même lorsque l’appareil

est débranché.

N’ouvrir le compartiment des piles (7) que lorsque l’appareil n’est pas b ranch é.

 Encasdenon-utilisationprolongée,retirezlespilesdel’appareiland’éviterlesfuites,

Ne laissez pas traîner négligemment les piles. Il y a risque qu’elles soient avalées par un

Veillez à ne pas court-circuiter les piles. Ne jetez pas de piles dans le feu. Les piles ne doivent pas être rechargées. Danger d’explosion.

Pour insérer/remplacer les piles, procédez comme suit : Débranchez l’appareil de la prise de courant et enlevez tous les câbles raccordés. Enlevez les deux vis à l’arrière du compartiment de piles. Soulevez le couvercle avec précaution. Insérez deux nouvelles piles bouton du même type, enrespec-

tant la polarité, dans le compartiment des piles. Le pôle positif des deux piles est alors orienté vers l’extérieur.

Refermez et vissez avec soin le compartiment des piles.

car même les piles garanties sans fuites peu vent corroder. Ne touchez des piles ayant fuit ou oxydées que si vous portez des gants adaptés. Risque de brûlure à l’acide.

enfant ou un animal domestique. Dans un tel cas, consultez immédiatement un médecin.

Ecran

L’écran est divisé en trois parties an de pouvoir afcher le plus de paramètres possible simultanément. La

commutation entre les paramètres des différentes zones de l’écran est effectuée à l’aide des touches 3, 2 et

9. Les symboles grillagés sur les touches indiquent les zones de l’écran.

Chaque pression sur les touches commute l’afchage. La touche 3 afche la zone en haut à gauche de l’écran. La touche 2 afche la zone en haut à droite de l’écran. La touche 9 afche la zone en bas de l’écran.

Préréglage du tarif et limite d’alarme pour le courant ou la puissance

Quelques paramètres de l’afchage en haut à droite et de l’afchage en bas peuvent être modiés individuellement. Les paramètres ne peuvent cependant être modiés que les uns après les autres. Veillez à ce que le bon paramètre soit sélectionné dans l’afchage. Le réglage est terminé lorsque vous n’appuyez sur

aucune touche pendant env. 10 sec. L’appareil de mesure permet de régler individuellement le tarif de l’électricité (coûts/kWh) et les limites

d’alarme pour un courant maxi. (A) ou une puissance maxi. (W). Un signal sonore retentit lors du dépassement des valeurs de courant ou de puissance réglées.

Régler le tarif d’électricité « Coûts/kWh € » :

Appuyez sur la touche « F » (2) plusieurs fois jusqu’à ce que l’afchage « W » apparaisse dans la zone en haut à droite de l’écran.

Appuyez sur la touche « J » (9) plusieurs fois jusqu’à ce que l’afchage « COST/kWh € » apparaisse. La touche « SET » (8) ouvre le menu de réglage. Le premier chiffre clignote. Un deuxième appui permet de

changer la décimale. Les touches « S » (3) et « F » (2) permettent de modier la valeur. Pour terminer le réglage, appuyez sur la touche « J » (9) ou attendez env. 10 sec. Le réglage est terminé.

Régler la limite d’alarme pour le courant maxi ou la puissance maxi :

Appuyez sur la touche « J » (9) jusqu’à ce que l’afchage « TOTAL kWh » apparaisse. Appuyez sur la touche « F » (2) plusieurs fois jusqu’à ce que l’afchage « OVERLOAD » apparaisse. La touche « SET » (8) ouvre le menu de réglage. La dernière unité sélectionnée (W ou A) clignote. Les touches « S » (3) et « F » (2) permettent de modier l’unité. « W » correspond à la puissance active en Watt. « A » correspond au courant en Ampères. La touche « SET » (8) permet de valider la sélection et commute dans la saisie de chiffres. Le premier chiffre

clignote. Un deuxième appui permet de changer la décimale. Les touches « S » (3) et « F » (2) permettent de modier la valeur. Pour terminer le réglage, appuyez sur la touche « J » (9) ou attendez env. 10 sec. Le réglage est terminé.

Utilisation

Attention, en cas de surcharge, le produit peut être endommagé. De tels cas entraînent

L´appareil n´est pas des tiné à l´usage industriel ou commercial Evitez la proximité de

Evitez les chocs et les vibrations fortes ainsi que l’exploitation sous le rayonnement

Branchez l’appareil de mesure des coûts énergétiques dans une prise de courant domestique reliée à la terre et une tension alternative de 230 volts.

Veillez à débrancher l’appareil électrique que vous souhaitez mesurer. Branchez la che de secteur de

l’appareil électrique dans la prise de courant de sécurité (1).

Allumez l’appareil électrique et attendez quelques secondes jusqu’à ce que l’appareil de mesure afche les

premières données de mesure.

Vous pouvez commuter entre les afchages suivants à l’aide des touches de commande :

Afchageenhautàgauche

La touche « S » (3) commute entre les fonctions de la zone d’afchage en haut à gauche. Chaque pression sur la touche commute l’afchage.

Tension réseau, fréquence réseau, facteur de puissance, tension réseau ...

230 3680

Afchageenhautàdroite

La touche « F » (2) commute entre les fonctions de la zone d’afchage en haut à droite. Chaque pression sur la touche commute l’afchage.

Puissance active, puissance maxi mesurée, limite d’alarme (W ou A), aperçu des coûts (la commutation entre jour/mois/année se fait via la touche « SET »), intensité absorbée, intensité absorbée maxi mesurée, puissance active ...

230 25

230

Pour l‘afchage de la prévision des coûts, un tarif du courant doit être xé et l‘appareil de mesure doit

effectuer une mesure pendant au moins 24h. Les données sont mises à jour toutes les 24h. Si ces deux

conditions ne sont pas remplies, 0 sera afché. La valeur maximale afchée est de 99999. Si cette valeur est dépassée, « OUL » est afché (débordement).

Réinitialisation de la prévision des coûts : Débranchez l‘appareil de la prise de courant et enlevez les batteries. Les données de la prévision des coûts

sont effacées. Replacez les batteries et refermez soigneusement le compartiment à piles.

l’annulation de la garantie. Vous ne pouvez pas relier entre eux plusieurs appareils de mesure de coûts énergétiques.

champs magnétiques élevés (moteurs, etc.).

direct du soleil.

POWER FACTOR

0.98

TOTAL kWh

230 3000

TOTAL kWh

230 0.50

TOTAL kWh

3680

6.20

OVERLOAD

V W

6.20

FORECAST

DAY

6.20

V W

TOTAL kWh

6.20

V W

TOTAL kWh

6.20

0.208

MAX

TOTAL kWh

6.20

230 48

230 0. 06

50 3680

TOTAL kWh

6.20

MAX

V W

TOTAL kWh

6.20

TOTAL kWh

6.20

Les valeurs MAX peuvent être effacées dans chaque afchage, en maintenant enfoncée la touche « Set »

(8) pendant env. 3 secondes. Un bip sonore valide l’effacement.

Afchageenbas

La touche « J » (9) commute entre les fonctions de la zone d’afchage en bas. Chaque pression sur la touche commute l’afchage.

Consommation globale d‘énergie (TOTAL kWh), tarif du courant (COST kWh €), coûts globaux du courant (TOTAL €), durée de fonctionnement globale (TOTAL TIME), consommation globale d‘énergie (TOTAL kWh) ...

230 3680

TOTAL kWh

6.20

Le temps de service total peut être effacé dans la fonction afchée « TOTAL TIME ». Mettez l’afchage en

haut à droite (6) sur « A » et maintenez la touche « Set » (8) appuyée pendant env. 3 secondes. Un bip sonore valide l’effacement.

230 3680

TOTALkWh COST/kWh

230 3680

TOTALkWh



0.024



0. 5

230 3680

TOTALkWh TIME

02:05:34

Réinitialisation de la durée de fonctionnement/Consommation d‘énergie

Pour réinitialiser les valeurs de la durée de fonctionnement et de la consommation d‘énergie, procédez comme suit :

• L‘afchage en haut à droite doit être réglé sur consommation électrique et non sur le courant maximal mesuré.

• L‘afchage inférieur doit montrer la durée de fonctionnement.

• L‘afchage en haut à gauche n‘a pas d‘importance.

• L‘afchage doit ressembler au graphique suivant, bien que les valeurs numériques puissent être différentes.

• Appuyez maintenant sur la touche « Set » et maintenez-la appuyée pendant 3 secondes jusqu‘à ce qu‘un

bip bref retentisse.

Ensuite, les valeurs de la durée de fonctionnement et de la consommation globale d‘énergie seront effacées.

Nettoyage

Débranchez toujours l’appareil pour le nettoyage. Nettoyez l’appareil avec un chiffon sec et antistatique sans produit de nettoyage chimique.

Verwijdering

a) Algemeen

b) Verwijdering van gebruikte accu’s

Als eindverbruiker bent u conform de KCA-voorschriften wettelijk verplicht om alle gebruikte accu’s in te leveren; verwijdering via het huishoudelijke afval is niet toegestaan!

Zo voldoet u aan de wettelijke verplichtingen en draagt u bij aan het beschermen van het milieu!

Het product hoort niet bij het huishoudelijke afval. Het product dient aan het einde van zijn levensduur volgens de geldende wettelijke voorschriften

te worden verwijderd. Lever het bijv. in bij het betreffende inzamelpunt.

Verwijder de geplaatste batterijen of accu’s en voer deze gescheiden van het product af.

Accu’s met schadelijke stoffen worden gekenmerkt door het hiernaast afgebeelde symbool, dat

op het verbod van afvoeren met gewoon huisvuil duidt. De aanduidingen voor de betreffende zware metalen zijn: Cd = cadmium, Hg = kwik, Pb = lood. Uw lege accu’s kunt u gratis inleveren bij de gemeentelijke inzamelpunten, bij onze nevenvesti-

gingen of afgeven bij alle verkooppunten van accu´s.

Caractéristiques techniques

Paramètre Valeur Précision (à 23°C (+/- 5°C))

Tension de service 230 V/CA 50 Hz Puissance absorbée propre < 1 W Puissance/courant maxi. 3680 W/16 A Tension zone de mesure (V) 190 – 276 V +/-3% Plage de mesure Courant (A) 0,005 – 16,00 A +/- (3% + 0,01 A) Plage de mesure puissance active (W) 1 – 3680 W +/- (3% + 2 W) Plage de mesure fréquence (Hz) 45 – 65 Hz +/-2 Hz Plage de mesure kWh 0,00 - 9999,99 kWh +/- (5% + 0,1 kWh) Plage de mesure facteur de puissance 0,70 – 1,00 +/- 0,1 (avec > 1 A, Sinus, 50 – 60 Hz) Piles bouton 2 x LR44 Dimensions (HxLxP) en mm 130 x 63 x 80 Poids env. 160 g Conditions ambiantes 5 - 40 °C/max. 90% rF (sans condensation)

Auteur de service : jusqu´à 2 000 m au-dessus du niveau moyen de la mer

Ceci est une publication de Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

saisie dans des installations de traitement de données) nécessite une autorisation écrite de l‘éditeur. Il est interdit de le réimprimer, même par extraits. Cette publication correspond au niveau technique du moment de la mise sous presse.

Návod k obsluze

Basetech cost control

Obj.č.125417 (CH)

Obj.č.125416 (FR/CZ)

Obj.č.125414 (UK)

Užívánívsouladusurčením

Měřič spotřeby elektrické energie slouží k měření a analýze údajů o spotřebě elektrických přístrojů. Měřicí přístroj se jednoduše zapojí mezi zásuvku a elektrický přístroj a nevyžaduje žádnou další složitou instalaci. Provoz je spolehlivý jen s v domácnosti standardní zásuvkou s ochranným kontaktem se jmenovitým napětím 230 V/AC. Max. jmenovitý výkon nesmí překročit 3680 Watt.

Pro výpočet nákladů je možné zadat aktuálně platný tarif el. proudu. Přístroj navíc vytváří prognózu nákladů na jeden den/měsíc/rok.

Údaje o spotřebě lze na přístroji indikovat a nastavit nezávisle na elektrické zásuvce. K tomu jsou v přístroji obsaženy dvě knoíkové baterie. Provoz je přípustný jen s uvedeným typem baterie.

Měřicí přístroj není úředně kalibrovaný a nesmí být proto používán pro účely účtování nákladů. Měřicí přístroj nesmí být provozován otevřený, s otevřenou přihrádkou pro baterie nebo s chybějícím krytem

přihrádky pro baterie. Měření ve vlhkých prostorách resp. za nepříznivých okolních podmínek není přípustné. Nepříznivé okolní podmínky jsou:

- Vlhko nebo vysoká vlhkost vzduchu,

- Prach a hořlavé plyny, páry nebo rozpouštědla,

- Bouřka resp. bouřkové podmínky jako silná elektrostatická pole atd. Jiné než výše popsané použití vede k poškození tohoto produktu, kromě toho je spojeno s nebezpečím

jako např. zkratem, požárem, zásahem el. proudu atd. Na žádné části produktu se nesmí provádět změny nebo přestavba!

Pečlivě si pročtěte návod k obsluze a uchovávejte ho k pozdějšímu nahlédnutí. Je bezpodmínečně nutné dbát na bezpečnostní pokyny!

Obsah dodávky

• Měřič spotřeby el. energie

• 2 knoíkové baterie (typ LR44 nebo stejného typu)

Aktuálnínávodykobsluze:

Stáhněte si aktuální návody pomocí níže uvedeného odkazu www.conrad.com/downloads nebo naskenujte zobrazený QR kód. Postupujte podle pokynů na webové stránce.

Symboly

Vykřičník odkazuje na důležité pokyny v tomto návodu k obsluze, které je bezpodmínečně

nutné respektovat.

Tento přístroj odpovídá ustanovením CE a splňuje potřebné evropské směrnice.

Pro používání pouze v suchých vnitřních prostorách

CAT II Přístroj odpovídá kategorii přepětí II pro použití na přístrojích, které jsou pomocí síťové zástr-

Bezpečnostnípokyny

čky spojeny přímo s veřejnou elektrickou sítí.

Předuvedenímdoprovozusiprosímpřečtětecelýnávod,obsahujedůležitépokynypro správnýprovoz.

Připoškozeních,zaviněnýchnerespektovánímtohotonávodukobsluzezanikánárokze záruky/ručení.Nepřebírámeručenízanáslednéškody!

Nepřebírámeručení při věcnýchneboosobníchškodách, zaviněných neodbornou manipulacínebonerespektovánímbezpečnostníchpokynů!Vtakovýchpřípadechzanikají nárokyzezáruky/ručení.

• Tento přístroj opustil výrobní závod v bezpečnostně-technicky bezvadném stavu.

• Z bezpečnostních důvodů a z důvodů schválení není dovolena svévolná přestavba a/nebo

změny přístroje.

• Máte-li pochybnosti o způsobu práce, bezpečnosti nebo připojení přístroje, obraťte se na odborníka.

• Respektujte také bezpečnostní pokyny a návody k obsluze ostatních přístrojů, které jsou k přístroji připojeny, jakož i na pokyny v jednotlivých kapitolách tohoto návodu.

• Nikdy se přístroje nedotýkejte mokrýma nebo vlhkýma rukama. Hrozí životu nebezpečný zásah elektrickým proudem.

• Přístroj nepatří do rukou dětem. Není to hračka.

• V komerčních prostorách je třeba respektovat bezpečnostní předpisy Svazu živnostenských

profesních sdružení pro elektrická zařízení a provozní prostředky.

• Přístroj se při provozu zahřívá; dbejte na dostatečné větrání; plášť se nesmí zakrývat!

• Pokud lze předpokládat, že již nebude možný bezpečný provoz, pak je třeba přístroj vypnout

a zajistit proti nechtěnému provozu. Je třeba předpokládat, že bezpečný provoz již nebude možný, pokud:

- jsou na přístroji viditelná poškození,

- přístroj nepracuje a

- po delším skladování za nepříznivých podmínek nebo

- po náročném zatížení při přepravě.

• Respektujte také bezpečnostní pokyny v jednotlivých kapitolách resp. v návodech k obsluze

připojených přístrojů.

• Nikdy přístroj nezapojujte do zásuvky hned potom, co byl přemístěn z chladného do teplého prostředí. Kondenzační voda, která přitom vzniká, může za nepříznivých okolností váš přístroj zničit. Nechte vypnutý přístroj zahřát na pokojovou teplotu.

Označeníjednotlivýchdílů

1 Zásuvka s ochranným kontaktem s dětskoupojistkou 2 Tlačítko pro ovládání a nastavování „F “ (dolů) 3 Tlačítko pro ovládání a nastavování „S“ (nahoru) 4 Displej: Oblast indikace „dole“ 5 Displej: Oblast indikace „vlevo“ 6 Displej: Oblast indikace „vpravo“ 7 Přihrádka pro baterie na zadní straně 8 Tlačítko „SET“ pro nastavení parametrů 9 Tlačítko pro ovládání a nastavování „J“ (potvrzení)

Údaje a symboly na displeji

S Symbol nahoru F Symbol dolů J Symbol potvrzení

SET Nastavení MAX Indikace maximální hodnoty POWER FACTOR Indikace výkonového faktoru CosPhi TOTAL Celková hodnota COST Indikace nákladů TIME Skutečná doba provozu elektrického spotřebiče, např. u ledniček FORECAST Početní výhled nákladů DAY Prognóza nákladů na jeden den MONTH Prognóza nákladů na jeden měsíc YEAR Prognóza nákladů na jeden rok V Volt (jednotka el. napětí)

A Ampér (jednotka el. proudu) Hz Hertz (jednotka frekvence)

W Watt (jednotka činného výkonu) COS Výkonový faktor (faktor fázového posunu z V a A) kWh Kilowatthodiny (Jednotka spotřebované energie)

230 3680

VWW

TOTAL kWh

6.20

SET

Uvedenídoprovozu

Vložení/výměnabaterií

Před prvním uvedením do provozu resp. pokud již displej při stisku tlačítka neindikuje žádné hodnoty, je nutné vložit resp. vyměnit knoíkové baterie.

Pomocí baterií zůstávají nastavené parametry a naměřené hodnoty uchovány v přístroji i při vypnutí ze zásuvky.

Přihrádkaprobaterie(7)sesmíotvíratjentehdy,kdyžpřístrojnenípřipojen.

 Nenechávejtebaterieležetbezdozoru.Mohlybyjespolknoutdětinebodomácízvířata.V

 Dbejtenato,abyubateriínedošlokezkratu.Neházejtebateriedoohně.  Bateriesenesmínabíjet.Hrozínebezpečíexploze.

Při vkládání/výměně baterií postupujte následně: Vytáhněte přístroj ze zásuvky a odpojte všechny připojené kabely. Vyšroubujte oba šrouby na přihrádce baterií na zadní straně.

Opatrně zvedněte kryt. Vložte dvě nové knoíkové baterie stejného typusprávnými póly

do přihrádky pro baterie. Kladný pól obou baterií přitom směřuje ven.

Přihrádku baterií opět pečlivě zavřete a zašroubujte.

Pokudpřístrojdelšídobunepoužíváte,baterievyjměte,aby sezabránilo jejichvytečení, protožeibateriezabezpečenéprotivytečenímohoukorodovat.Vyteklýchnebozkorodovanýchbateriísedotýkejtejenvevhodnýchochrannýchrukavicích.Nebezpečípoleptání.

případěpozřeníihnedvyhledejtelékaře.

Displej

Displej je třídílný, aby bylo možné současně zobrazit co nejvíce parametrů. Přepínání parametrů jednotlivých oblastí displeje probíhá pomocí tlačítek 3, 2 a 9. Symboly mřížek na tlačítcích označují oblast displeje.

Každé stisknutí jednotlivých tlačítek přepíná indikaci dále. Tlačítko 3 přepíná oblast displeje vlevo nahoře, Tlačítko 2 přepíná oblast displeje vpravo nahoře, Tlačítko 9 přepíná oblast displeje dole.

Přednastavenítarifuahranicealarmuproel.proudnebovýkon

Některé parametry indikace vpravo nahoře a indikace dole lze nastavit individuálně. Parametry lze ovšem nastavit jen postupně. Dbejte na to, aby byl na indikaci vždy navolen pouze příslušný parametr. Nastavování se ukončí, pokud po dobu cca 10 s neprobíhá zadávání tlačítky.

Měřicí přístroj umožňuje individuální nastavení tarifu el. proudu (náklady/kWh) a hranice alarmu pro max. el. proud (A) nebo max. výkon (W). Při překročení nastavených hodnot el proudu a výkonu zazní signální tón.

Nastavenítarifuel.proudu„náklady/kWh€“:

Stiskněte tlačítko „F“ (2) tolikrát, až se na pravém horním displeji objeví indikace „W“. Stiskněte tlačítko „J“ (9) tolikrát, až se objeví indikace „COST/kWh €“. Tlačítkem „SET“ (8) se otevře menu nastavování. Bliká první číslice. Dalším stiskem se přepínají desetinná

místa. Tlačítky „S“ (3) a „F“ (2) lze změnit hodnotu. Pro ukončení nastavování stiskněte tlačítko „J“ (9) nebo počkejte cca 10 s. Nastavování bude ukončeno.

Nastaveníhranicealarmupromax.el.proudnebomax.výkon:

Stiskněte tlačítko „J“ (9) tolikrát, až se na dolním displeji objeví indikace „TOTAL kWh“. Stiskněte tlačítko „F“ (2) tolikrát, až se objeví indikace „OVERLOAD“. Tlačítkem „SET“ (8) se otevře menu nastavování. Bliká naposled nastavená jednotka (W nebo A). Tlačítky „S“ (3) a „F“ (2) lze jednotku přepnout. „W“ odpovídá činnému výkonu ve wattech. „A“ odpovídá el. proudu v ampérech. Tlačítkem „SET“ (8) se potvrzuje výběr a přepíná se dále do zadávání číslic. Bliká první číslice. Dalším

stiskem se přepínají desetinná místa. Tlačítky „S“ (3) a „F“ (2) lze změnit hodnotu. Pro ukončení nastavování stiskněte tlačítko „•“ (9) nebo počkejte cca 10 s. Nastavování bude ukončeno.

Ovládání

Připřetíženíseproduktmůžepoškodit.Vtomtopřípadězanikáposkytnutízáruky/ručení.

 Nesmíbýtdohromadyzapojenovícepřístrojůproměřeníspotřebyel.energie.  Přístrojnení schválenýpropoužívání voblastechohrožených explozí.Přístrojneumís-

 Zabraňtenárazůmasilnýmvibracím,jakožiprovozuzapříméhoslunečníhozáření.

Zapojte měřič spotřeby elektrické energie do standardní nástěnné domácí zásuvky s ochranným kontaktem a se střídavým napětím 230 V.

Dbejte na to, aby elektrický přístroj, který chcete proměřovat, byl vypnutý. Zasuňte síťovou zástrčku elektrického přístroje do el zásuvky s ochranným kontaktem (1).

Zapněte elektrický přístroj a počkejte několik sekund, než měřicí přístroj indikuje první naměřené údaje.

Ovládacími tlačítky je možné přepínat následující indikace:

Indikacevlevonahoře

Tlačítkem „S“ (3) se přepínají funkce indikace vlevo nahoře. Každé stisknutí přepíná indikaci dále. Síťové napětí, síťová frekvence, výkonový faktor, síťové napětí ...

230 3680

Indikacevpravonahoře

Tlačítkem „F“ (2) se přepínají funkce indikace vpravo nahoře. Každé stisknutí přepíná indikaci dále. Činný výkon, max. naměřený výkon, hranice alarmu (W nebo A), rozpočet nákladů (přepínání dne/měsíce/

roku se provádí tlačítkem „SET“), příkon proudu, max. naměřený příkon proudu, činný výkon ...

230 25

230

ťujtedoblízkostisilnýchmagnetickýchpolí(motorůatd.).

50 3680

V W

TOTAL kWh

6.20

V W

TOTAL kWh

6.20

0.208

MAX

TOTAL kWh

230 48

230 0. 06

TOTAL kWh

V W

TOTAL kWh

6.20

MAX

6.20

POWER FACTOR

0.98

3680

TOTAL kWh

6.20

230 3000

OVERLOAD

V W

TOTAL kWh

6.20

FORECAST

DAY

230 0.50

TOTAL kWh

Indikace dole

Tlačítkem „J“ (9) se přepínají funkce indikace dole. Každé stisknutí přepíná indikaci dále. Celková spotřeba energie (TOTAL kWh ), tarif elektrické energie (COST kWh €), celkové náklady na elektři-

nu (TOTAL €), celková doba provozu (TOTAL TIME), celková spotřeba energie (TOTAL kWh) ...

230 3680

TOTAL kWh

6.20

Celkovou dobu provozu lze vymazat v indikované funkci “TOTAL TIME”. Nastavte k tomu indikaci vpravo

nahoře (6) na “A” a držte tlačítko „SET“ (8) stisknuté cca 3 s. Proces výmazu potvrzuje krátké pípnutí.

Resetovánídobyvýpočtu/spotřebyenergie

Pro resetování hodnot doby výpočtu a spotřeby energie, postupujte následovně.

• Zobrazení v pravém horním rohu musí být nastaveno na spotřebu proudu. Ne na maximální měřený proud.

• Spodní část displeje musí ukazovat dobu výpočtu.

• Zobrazení v levém horním rohu není důležité.

• Zobrazení by mělo vypadat jako na následujícím obrázku, přičemž čísla mohou být různá.

• Nyní stiskněte tlačítko „Set“ a držte ho stisknuté po dobu cca 3 sekund, dokud neuslyšíte krátké pípnutí.

Následovně jsou hodnoty doby výpočtu a celkové spotřeby energie vymazány.

Likvidace

a) Všeobecně

b) Likvidacepoužitýchbaterií

Jako konečný spotřebitel jste ze zákona (Vyhláška o bateriích) povinen(á) vrátit všechny použité baterie; likvidace do komunálního odpadu je zakázaná!

Splníte tak zákonné požadavky a přispějete k ochraně životního prostředí!

Technické údaje

Produkt nepatří do domovního odpadu. Produkt zlikvidujte na konci jeho životnosti v souladu s platnými právními předpisy; odevzdejte

ho např. do příslušného sběrného střediska.

Vyjměte vložené baterie nebo akumulátory a zlikvidujte je zvlášť od produktu.

Baterie obsahující škodlivé látky jsou označené tímto zde zobrazeným symbolem, který znamená, že nesmí být likvidovány společně s komunálním odpadem.

Označení pro příslušné těžké kovy jsou: Cd = kadmium, Hg = rtuť, Pb = olovo. Vaše použité

baterie mohou být bezplatně odevzdané v obecním sběrném středisku, našich pobočkách nebo všude tam, kde jsou prodávány baterie.

Parametr Hodnota Přesnost(při 23°C (+/- 5°C))

Provozní napětí 230 V/AC 50 Hz

Vlastní příkon <1 W

Max. výkon/proud 3680 W/16A

Rozsah měření napětí (V) 190 – 276 V +/-3%

Rozsah měření el. proudu (A) 0,005 – 16,00 A +/- (3% + 0,01 A)

Rozsah měření činného výkonu (W) 1 – 3680 W +/- (3% + 2 W)

Rozsah měření frekvence (Hz) 45 – 65 Hz +/-2 Hz

Rozsah měření kWh 0,00 – 9999,99 kWh +/- (5% + 0,1 kWh)

Rozsah měření výkonového faktoru 0,70 – 1,00 +/- 0,1 (při >1A, Sinus, 50 – 60 Hz)

Knoíkové baterie 2 x LR44

Rozměry (VxŠxH) v mm 130 x 63 x 80

Hmotnost cca 160 g

Okolní podmínky 5 - 40 °C/max. 90%rF (nekondenzující)

230 3680

TOTALkWh COST/kWh

230 3680

TOTALkWh



0.024

Provozní výška: max. 2000 m (nad NN)



0. 5

230 3680

TOTALkWh TIME

02:05:34

6.20

Pro zobrazení výhledu nákladů musí být nastaven tarif elektrické energie a měřicí přístroj musí provádět měření alespoň 24 hod. Data se aktualizují každých 24 hodin. Nejsou-li tyto dvě podmínky splněny, zobrazí se

0. Maximální zobrazená hodnota je 99999. Pokud je tato hodnota překročena, zobrazí se „OUL“ (přetížení). Resetování výhledu nákladů: Vytáhněte měřicí přístroj ze zásuvky a vyjměte baterie. Data výhledu nákladů budou vymazána. Opět vložte

baterie a pečlivě uzavřete přihrádku na baterie. Stisknutím tlačítka „SET“ (8) cca 3 sekundy lze vymazat max. hodnoty v příslušné indikaci. Proces výmazu

potvrzuje krátké pípnutí.

6.20

Tento návod k obsluze je publikací rmy Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Všechna práva včetně překladu vyhrazena. Reprodukce všeho druhu, např. fotokopie, mikrosnímkování nebo záznam na

elektronická zařízení pro zpracování dat vyžadují písemný souhlas vydavatele. Přetisk, i výtažků, je zakázán. Tento návod k obsluze odpovídá aktuálnímu stavu techniky při vydání tiskem. Změna techniky a vybavení vyhrazena.

Basetech COST CONTROL 3000, 12 54 16 User guide [ml]

Specifications and Main Features

Frequently Asked Questions

User Manual
