Basbau BB202 User Manual [pt]

SISTEMA DE VIGILANCIA
INALÁMBRICO DIGITAL PORTÁTIL
CON PANTALLA LCD A COLOR

MANUAL DE INSTRUCCIONES

MODELO:

BB – 202 Black Digital

Advertencia para los usuarios

Rogamos lean con atención el presente manual del usuario antes de utilizar el sistema de vigilancia
inalámbrico BB – 202 Black Digital En caso de no seguir estas advertencias e instrucciones de montaje,
podrían producirse graves daños o incluso la muerte.

- Mantenga los cables del adaptador AC fuera del alcance de los niños.

- Proteja los cables del adaptador AC. Asegúrese de que no los pisa nadie ni de que hay algún

mueble u otro objeto sobre ellos.

- Utilice SÓLO los adaptadores AC incluidos en este paquete. Si utiliza adaptadores AC de
terceras partes, podrían producirse daños fatales en el sistema de vigilancia.

- Asegúrese de que los adaptadores AC incluidos tienen el mismo voltaje que el de su país.

- No deje el sistema de vigilancia ni su cable al alcance de los niños.

- Mantenga el sistema de vigilancia en un ambiente con suficiente ventilación cuando esté en

funcionamiento. No cubra el monitor ni la cámara con ningún material, por ejemplo una manta.
No coloque el monitor ni la cámara en lugares mal ventilados, como un cajón.

- No sumerja en agua el sistema de vigilancia. Límpielo sólo con un trapo seco.

- No utilice el sistema de vigilancia cerca de áreas que puedan estar mojadas, como una bañera,
ducha, lavabo, fregadero o pila.

- No utilice el sistema de vigilancia al aire libre.

- Mantenga el sistema de vigilancia lejos de fuentes de calor, como chimeneas, radiadores o

estufas.

-

No intente abrir el monitor, la cámara ni los adaptadores AC. Dentro no hay piezas que pueda
utilizar. Existe riesgo de descarga eléctrica, incendio o muerte.

Declaración FCC

ADVERTENCIA: En caso de realizar alguna modificación no autorizada por el fabricante, éste retira
la autorización al usuario para utilizar el dispositivo.

El equipo se ha probado y está en los límites de un dispositivo digital Clase B, según el apartado 15 de las
Normas FCC. Estos límites se han diseñado para proporcionar una protección razonable contra
interferencias dañinas en una instalación residencial. Este equipo genera, utiliza y puede irradiar energía de
frecuencia de radio y, si no se instala y opera de acuerdo con las instrucciones, puede provocar
interferencias dañinas con las comunicaciones de radio.

Sin embargo, no hay ninguna garantía de que no se produzcan interferencias en una instalación. Si este
equipo provoca interferencias con la recepción de radio o televisión, que pueden determinarse encendiendo
y apagando el equipo, animamos al usuario a intentar corregir las interferencias según uno de los
siguientes procedimientos:

- Reoriente o coloque en otro sitio la antena receptora.

- Aumente la separación entre equipo y receptor.

- Enchufe el equipo a otra toma en un circuito diferente al que está conectado el receptor.

- Consulte con el distribuidor o con un técnico de radio/televisión para que le asista.

Este dispositivo cumple el apartado 15 de las Normas FCC. El funcionamiento queda sujeto a las siguientes
dos condiciones:

1. Este dispositivo no causa interferencias dañinas, y

2. El dispositivo debe aceptar cualquier interferencia recibida, incluyendo interferencias que pueden
provocar un mal funcionamiento.

Contenido

FHSS)

Alimentación A/C

1. Especificaciones

2. Componentes

3. Instalación

4. Funcionamiento

5. Solución de problemas

a. Monitor
b. Cámara

a. Instalación del monitor
b. Instalación de la cámara

a. Encendido/apagado
b. Ajuste del volumen
c. Ajuste del brillo
d. VOX/Función de activación por voz
e. Función de visión nocturna
f. Cambio de batería
g. Indicadores LED
h. Montaje
i. Emparejamiento/Adición de una cámara

1. Especificaciones

1

2

3

4
4
4
4
5
5
5
6
6
8
9

Especificaciones:

• Transmisión inalámbrica digital de 2,4 GHz para señal de audio y vídeo

• Transferencia de datos encriptada para asegurar una privacidad del 100%.

• Tecnología de salto de frecuencia FHSS para cambiar entre diferentes canales de

forma automática.

• Mayor distancia de transmisión de hasta 300 metros en una zona abierta.

• Soporta hasta 4 cámaras de forma simultánea.

• Función de visión nocturna automática en lugares oscuros.

• Activación remota de sonido (VOX) desde la cámara.

• Monitor portátil con batería de litio y cargador de batería incluido.

Monitor

Pantalla
Sonido

Frecuencia
Emparejamiento

Interruptores

LED

Activación
Exhibición en pantalla
Batería

Mecanismo de montaje

Cámara

Sensor CMOS
Objetivo
Visión nocturna
LED
Ángulo de inclinación
Ángulo de giro
Micrófono
Alimentación A/C
Mecanismo de montaje
Potencia de transmisión

Pantalla TFT en color de 2,4" con resolución de 320 x 240
1 W

2400 – 2483 MHz (selección automática por salto de frecuencia

Soporta 4 cámaras de forma simultánea.
Encendido

Emparejamiento
Volumen +/- (control del 10 pasos)
Brillo +/- (control del 6 pasos)

Encendido (verde), batería baja (parpadeo)
Cobertura de señal (azul), mala recepción (parpadeo),
batería cargándose (rojo)

Manual o por voz (VOX) desde la cámara
Brillo, volumen y selección de emparejamiento
Batería de litio
Adaptador DC 1A 6V
Base multiusos y pinza de cinturón o montaje en pared

1/6” VGA, 640x480
F/No 1.8, EFL 2.95mm, BFL 2.488mm
8x IR LED
Encendido
0 – 90 grados
+/- 15 grados
incorporado
Adaptador DC 1A 6V
Sobre superficie plana o en pared
16dB

1

LED

Power

Conexión para

Brillo

Brillo

Batería

2. Lista de partes

A. Monitor

Antena

LED carga
LED señal

encendido

(encendido)

B. Cámara

Objetivo

Sujeción correa
Pinza cinturón

Subir volumen

Bajar volumen

el adaptador
A/C

Emparejamiento

Power (encendido)

2

Aumentar

Reducir

Tapa

Antena

Emparejamiento

Conexión del
adaptador A/C

3. Instalación

Instalación del monitor

1. Tal como se muestra en la imagen 1, levante la pinza de sujeción situada en la parte

posterior del monitor y extraiga la tapa de la batería.

2. Introduzca la batería de litio en el sentido correcto. Asegúrese de que el contacto

metálico de la batería está tocando el contacto metálico del espacio para la batería.

3. Cierre la tapa de la batería.

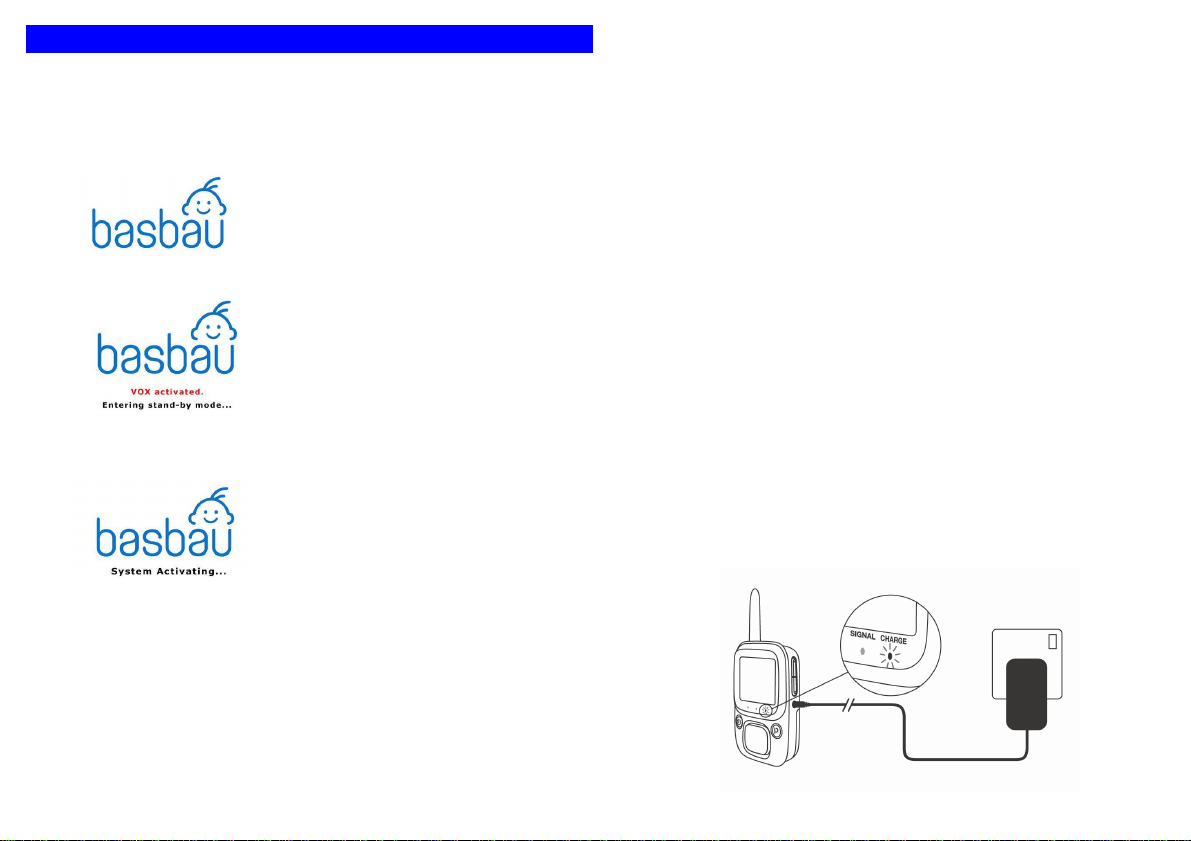

4. Cargue la batería usando el adaptador AC incluido. Conecte el adaptador AC al

monitor, tal como se muestra en la imagen 2. Luego conecte el adaptador AC a la
toma de pared.

5. El proceso de carga de batería empezará de forma automática (el LED de carga se

encenderá). Antes del primer uso, cargue la batería durante al menos 3 horas hasta
que se apague el LED de carga.

6. Pulse Power para encender el monitor.

Toma de pared

Imagen 1

Imagen 2

Adaptador
A/C

B. Instalación de la cámara

1. Conecte el adaptador AC a la cámara, tal como se muestra en la imagen 3. La

conexión de alimentación está situada en la parte inferior de la cámara. Conecte el
adaptador AC a la toma de pared.

2. Pulse el botón Power para encender la cámara.

4.

Adaptador
A/C

Toma de pared

Imagen 3

3
