2FL-100
700142
Bartscher GmbH
Franz-Kleine-Str. 28
D-33154 Salzkotten
Duitsland
tel. +49 5258 971-0
fax.: +49 5258 971-120
Infolinia service: +49 5258 971-197
www.bartscher.com
Versie: 1.0
Datum van opmaak: 2022-10-28
NL
2
Originele gebruiksaanwijzing
1 Veiligheid ....................................................................................................... 2
1.1 Symboolverklaring ................................................................................... 2
1.2 Veiligheidsaanwijzingen ........................................................................... 3
1.3 Gebruik volgens bestemming .................................................................. 5
1.4 Oneigenlijk gebruik .................................................................................. 5
2 Algemeen ...................................................................................................... 6
2.1 Aansprakelijkheid en vrijwaring ................................................................ 6
2.2 Auteursrecht ............................................................................................ 6
2.3 Conformiteitsverklaring ............................................................................ 6
3 Transport, verpakking en opslag ................................................................... 7
3.1 Transportinspectie ................................................................................... 7
3.2 Verpakking ............................................................................................... 7
3.3 Opslag ..................................................................................................... 7
4 Technische Gegevens ................................................................................... 8
4.1 Technische Gegevens ............................................................................. 8

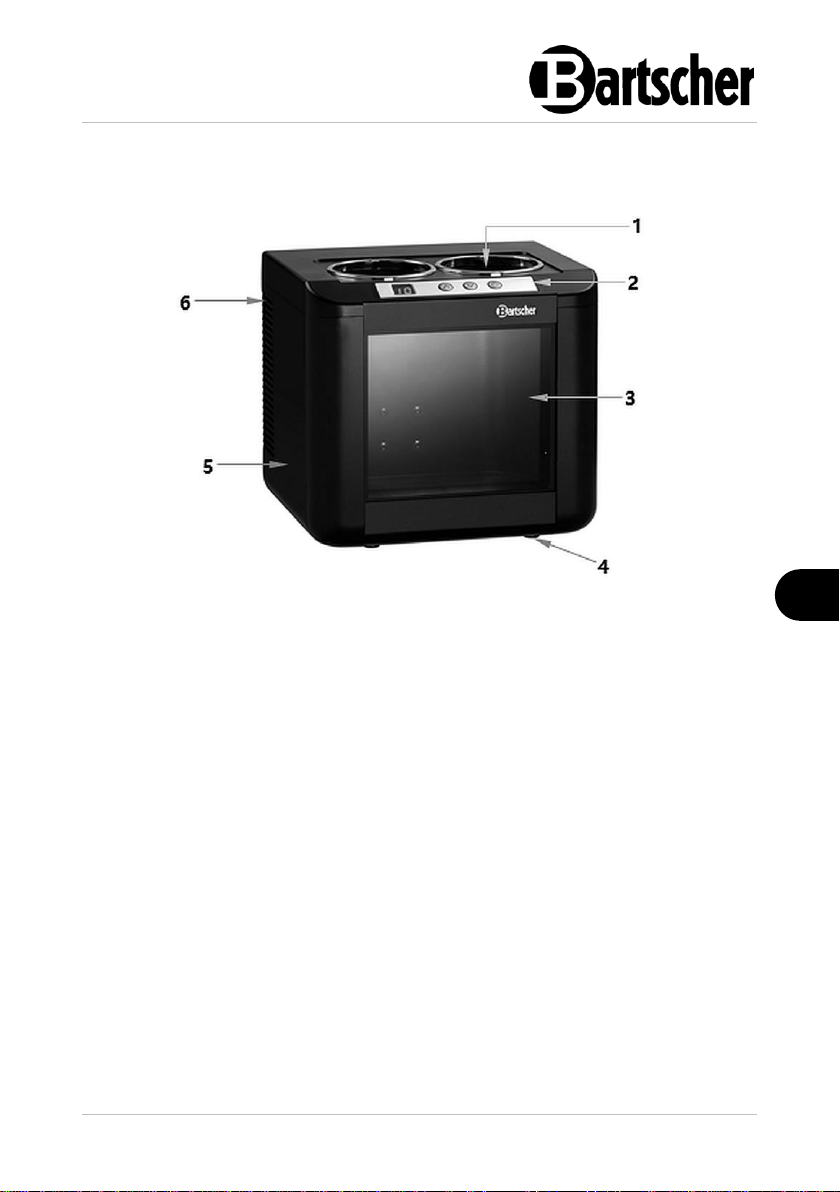

4.2 Onderdelenoverzicht ................................................................................ 9
4.3 Functies van het apparaat ....................................................................... 9
5 Installatie en bediening ................................................................................ 10
5.1 Installatie ................................................................................................ 10
5.2 Bediening ............................................................................................... 11
6 Reiniging ..................................................................................................... 13
6.1 Aanwijzingen betreffende de veiligheid tijdens het reinigen ................... 13
6.2 Reiniging ................................................................................................ 14
7 Mogelijke storingen ...................................................................................... 14
8 Verwijdering ................................................................................................. 16
700142 1 / 16
Veiligheid
NL
Lees voor het gebruik de gebruiksaanwijzing door en bewaar
hem op een goed bereikbare plaats!
GEVAAR!
Het signaalwoord GEVAAR waarschuwt voor gevaren die leiden tot
ernstige verwondingen of overlijden als ze niet worden vermeden.
Diese Bedienungsanleitung beschreibt di e Installation, Bedienung und Wartung des Geräts und gilt als wichtige Informationsqu elle und Nachschlagewerk. Die Ke nntnis aller enthaltenen Sicherheitshinw eise und Handlungsanweisungen schafft die Voraussetzung für das sichere und sachgerechte Arbeiten mit de m Gerät. Darüber hinaus müssen die für de n Einsatzbereich des Geräts geltende n örtlichen Unfallverhütungsvorschriften u nd allgemeinen Sicherheitsbestimmunge n eingehalten werden. Diese Bedien ungsanleitung ist Bestandteil des Produ kts und muss in unmittelbarer Nähe d es Geräts für das In¬stallations-, Bedi enungs-, Wartungs- und Reinigungspers onal jederzeit zugänglich auf¬bewahrt werd en. Wenn das Gerät an eine dritte Pers on
weitergegeben wird, muss die Bedienung sanleitung mit ausgehändigt werden.
Deze handleiding bevat de beschrijving van de installatie, de bediening en het
onderhoud van het apparaat en dient als belangrijke informatiebron en naslagwerk.
De kennis en het in acht nemen van alle hier beschreven veiligheidsvoorschriften
en instructies is een voorwaarde voor veilig en juist gebruik van het apparaat.
Bovendien zijn de bepalingen inzake ongevallenpreventie, gezondheids- en
veiligheidsvoorschriften en wettelijke voorschriften die van kracht zijn op het
toepassingsgebied van het apparaat van toepassing.
Lees deze gebruikershandleiding voordat u met het apparaat gaat werken, en vóór
de inbedrijfsstelling, om schade aan personen en zaken te voorkomen. Onjuist
gebruik kan beschadigingen veroorzaken.
Deze handleiding is een integraal onderdeel van het product en moet in de directe
nabijheid van het apparaat worden bewaard en te allen tijde beschikbaar zijn.
Wanneer het apparaat wordt overgedragen, is het ook noodzakelijk deze
gebruiksaanwijzing erbij te leveren.
1 Veiligheid
Het apparaat is gemaakt volgens de laatste stand van de techniek. Het kan echter
een bron van gevaar vormen als het apparaat niet in overeenstemming met zijn
bestemming gebruikt wordt. Alle personen die het apparaat gebruiken, moeten zich
houden aan de aanbevelingen en veiligheidsaanwijzingen in deze handleiding.
1.1 Symboolverklaring
Belangrijke veiligheids- en technische instructies zijn in deze gebruiksaanwijzing
aangeduid door symbolen. Deze instructies moeten bij het gebruik van dit apparaat
absoluut in acht worden genomen om letsel, ongelukken, of materiële schade te
vermijden.
2 / 16 700142
Veiligheid
NL
WAARSCHUWING!
Het signaalwoord WAARSCHUWING waarschuwt voor gevaren die
gematigd tot zwaar letsel of overlijden kunnen veroorzaken, als ze niet
worden vermeden.
VOORZICHTIG!
Het signaalwoord VOORZICHTIG waarschuwt voor gevaren die licht
of matig letsel kunnen veroorzaken, als ze niet worden vermeden.
ATTENTIE!
Het signaalwoord ATTENTIE geeft mogelijke materiële schade aan
die kan optreden als u de veiligheidsinstructies niet volgt.
OPMERKING!
Het icoon OPMERKING informeert de gebruiker over aanvullende
informatie en tips voor het gebruik van het apparaat.
, die
1.2 Veiligheidsaanwijzingen
Elektrische stroom
• Een te hoge netspanning of onjuiste installatie kan leiden tot elektrische
schokken.
• Sluit het apparaat alleen aan als de specificaties op het typeplaatje
overeenkomen met de netspanning.
• Om elektrische kortsluiting te voorkomen, moet het apparaat droog worden
gehouden.
• Koppel het apparaat onmiddellijk los van het elektriciteitsnet als er tijdens het
gebruik storingen optreden.
• Raak de stekker van het apparaat niet aan met natte handen.
• Raak het apparaat nooit aan nadat het in het water is gevallen. Onmiddellijk het
apparaat van het elektriciteitsnet koppelen.
• Het herstellen en openen van de behuizing uitsluitend door specialisten en
gespecialiseerde werkplaatsen laten uitvoeren.
• Draag het apparaat niet aan de verbindingskabel.
700142 3 / 16
Veiligheid
NL
• Stel de verbindingskabel niet bloot aan warmte of scherpe randen.
• Knik, plet of knoop de verbindingskabel niet.
• Altijd de verbindingskabel volledig uitrollen.
• Plaats het apparaat of andere voorwerpen nooit op de verbindingskabel.
• Om het apparaat uit te schakelen van de elektrische voeding, altijd de stekker
vastpakken.
• Controleer de voedingskabel regelmatig op beschadigingen. Het apparaat niet
gebruiken wanneer de voedingskabel beschadigd is. Laat een beschadigde
voedingskabel vervangen door de servicedienst of een gekwalificeerde
elektricien om gevaar te voorkomen.
Bedienend personeel
• Dit apparaat mag niet worden bediend door personen (inclusief kinderen) met
beperkte fysieke, sensorische of mentale vaardigheden, evenals door personen
met beperkte ervaring en / of beperkte kennis.
• Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met het
apparaat spelen of het starten.
Onjuist gebruik
• Onjuist gebruik of verboden gebruik kan het apparaat beschadigen.
• Het apparaat mag alleen worden gebruikt als het zich in goede staat bevindt en
veilig werken mogelijk maakt.
• Het apparaat mag alleen worden gebruikt als alle aansluitingen zijn uitgevoerd
volgens de voorschriften.
• Het apparaat mag alleen worden gebruikt als het schoon is.
• Gebruik alleen originele reserveonderdelen. Nooit zelf het apparaat repareren.
• Verboden om veranderingen of modificaties aan het apparaat aan te brengen.
4 / 16 700142
Veiligheid
NL
1.3 Gebruik volgens bestemming
Elk gebruik van het apparaat voor andere doeleinden en / of afwijkend van het
normale bedoelde gebruik zoals hieronder beschreven, is verboden en wordt
beschouwd als onbedoeld gebruik.
Het volgende gebruik is in overeenstemming met het beoogde gebruik:
– Het koelen van wijnflessen.
1.4 Oneigenlijk gebruik
Onjuist gebruik kan leiden tot schade aan personen en zaken veroorzaakt door
gevaarlijke elektrische spanning, brand en hoge temperaturen. Met behulp van het
apparaat kan alleen werk worden uitgevoerd dat in deze handleiding wordt
beschreven.
Het volgende gebruik is niet in overeenstemming met het beoogde gebruik:
– Koelen van levensmiddelen.
700142 5 / 16
Algemeen
NL
2 Algemeen
2.1 Aansprakelijkheid en vrijwaring
Alle gegevens en aanwijzingen die zijn opgenomen in deze gebruiksaanwijzing zijn
samengesteld rekening houdend met de geldende voorschriften, de actuele
technische stand van zaken en onze langdurige inzichten en ervaring. In het geval
van het bestellen van speciale modellen of extra opties, en in het geval van het
gebruik van de nieuwste technische kennis, kan het geleverde apparaat onder
bepaalde omstandigheden verschillen van de uitleg en de talrijke tekeningen in
deze handleiding.
De producent is niet aansprakelijk voor de schade en storingen die zijn ontstaan als
gevolg van:
– het niet in acht nemen van de aanwijzingen,
– oneigenlijk gebruik,
– het aanbrengen van technische wijzigingen door de gebruiker,
– de toepassing van ongeoorloofde reserveonderdelen.
Wij behouden ons het recht voor om technische veranderingen in het product aan
te brengen die leiden tot verbetering van de gebruikseigenschappen en de verdere
ontwikkeling van het apparaat.
2.2 Auteursrecht
De gebruiksaanwijzing en de erin opgenomen teksten, tekeningen, foto’s en andere
afbeeldingen zijn auteursrechtelijk beschermd. Niets (ook gedeeltelijk) uit deze
uitgave mag in ongeacht welke vorm worden verveelvoudigd, verwerkt en/of
gepubliceerd zonder voorafgaande schriftelijke toestemming van de fabrikant.
Overtreding van het bovenstaande verplicht tot schadevergoeding. Wij behouden
ons het recht voor tot verdere vorderingen.
2.3 Conformiteitsverklaring
Het apparaat beantwoordt aan de actuele EU-normen en richtlijnen. Dit bevestigen
we in de EG-verklaring van Conformiteit. Indien gewenst, sturen we u graag de
betreffende Verklaring van Conformiteit toe.
6 / 16 700142
Transport, verpakking en opslag
NL
3 Transport, verpakking en opslag
3.1 Transportinspectie
Als het apparaat afgeleverd is, onmiddellijk controleren of het compleet en zonder
transportschade is. Als er duidelijk zichtbare transportschade is, het geleverde
apparaat niet of alleen onder voorbehoud aannemen. De schade opschrijven op de
transportdocumenten/ het leveringsdocument van de leverancier. Vervolgens
reclameren. Verborgen gebreken onmiddellijk nadat ze zijn geconstateerd,
reclameren, omdat eisen tot schadevergoeding alleen binnen de reclamatieperiode
mogelijk zijn.
Neem contact op met onze klantenservice als er onderdelen of accessoires
ontbreken.
3.2 Verpakking
Gooi de buitenste doos van uw apparaat niet weg. U kunt het nodig hebben tijdens
een verhuizing, of als u het apparaat naar ons servicecentrum wilt sturen bij
schade.
De verpakking en de afzonderlijke componenten zijn gemaakt van recyclebare
materialen. In het bijzonder: kunststof folie en zakken, kartonnen verpakking.
Als u de verpakking wilt weggooien, dient u de geldende voorschriften in uw land in
acht te nemen. Verpakkingsmateriaal dat hergebruikt kan worden, recyclen.
3.3 Opslag
Zorg ervoor dat de verpakkingen verzegeld zijn tot de installatie en houd ze in
overeenstemming met de op de buitenkant aangebrachte plaatsingmarkering en
opslagmarkering. Bewaar de pakketten alleen onder de volgende voorwaarden:
– in een afgesloten ruimte
– droog en stofvrij
– verwijderd houden van corrosief materiaal
– op een plaats beschermd tegen zonlicht
– beschermd tegen mechanische schokken.
Bij langere bewaring (> 3 maanden) regelmatig de algemene toestand van alle
bestanddelen en van de verpakking controleren. Als het nodig is de verpakking
vervangen voor een nieuwe.
700142 7 / 16
Technische Gegevens
NL
Benaming:
Wijnkoeler 2FL-100
Art. nr.:
700142
Materiaal:
Kunststof
Materiaal binnenkant:
Kunststof
Inhoud, flessen:
2
Flesopening, Ø in mm:
90
Temperatuurbereik van – tot °C:
5 - 18
Aantal temperatuurzones:
1
Klimaatklasse:
SN
Omgevingstemperatuur van - tot °C:
10 - 32
Energie-efficiëntieklasse:
B
Energieverbruik w kWh/jaar:
146
Aansluitingswaarde:
0,05 kW | 220-240 V | 50 Hz
Afmetingen (b x d x h) in mm:
290 x 260 x 260
Gewicht in kg:
4,8
4 Technische Gegevens
4.1 Technische Gegevens
Recht op technische veranderingen voorbehouden!
Versie / eigenschappen
• Koeling: thermo-elektrisch
• Temperatuurregeling: elektronisch, in stappen van 1 °C
• Thermostaat
• Ventilator
• Isolatie: cyclopentaan C5H10
• Verlichting: LED, apart in te schakelen
• Digitaal display
8 / 16 700142
Technische Gegevens
NL
Afb. 1
1. Openingen voor flessen (2x)
2. Bedieningspaneel
3. Plaat van kunststof
4. Poten (4x)
5. Behuizing
6. Ventilatie-openingen
4.2 Onderdelenoverzicht
4.3 Functies van het apparaat
In de wijnkoeler kunnen op elegante wijze 2 verschillende flessen wijn (wit, rosé of
rood) worden gepresenteerd en gekoeld, zoals bij een buffet, aan de bar of tijdens
een wijnproeverij.
700142 9 / 16
Installatie en bediening
NL
VOORZICHTIG!
Gevaar voor verstikking!
Houdt verpakkingsmateriaal zoals plasticfolie en piepschuim uit handen
van kinderen.
5 Installatie en bediening
5.1 Installatie
Uitpakken / plaatsing
• Pak het apparaat uit en verwijder alle externe en interne verpakkingselementen
en transportbeveiliging.
• Als er beschermfolie op het apparaat zit, verwijdert u deze. De folie dient
langzaam van het apparaat te worden getrokken zodat er geen lijmresten
achterblijven. Eventuele lijmresten verwijderen met een geschikt oplosmiddel.
• Pas op dat u het typeplaatje en de waarschuwingsinstructies op het apparaat
niet beschadigt.
• Het apparaat nooit in een vochtige of natte omgeving neerzetten.
• Het apparaat moet zo worden ingesteld dat de verbindingen gemakkelijk
toegankelijk zijn om snel uit te schakelen als dat nodig is.
• Plaats het apparaat op een oppervlak met de volgende eigenschappen:
– recht, met voldoende draagkracht, bestand tegen water, droog en
bestand tegen hoge temperaturen
– groot genoeg om probleemloos met het apparaat te werken
– goed bereikbaar
– goede ventilatie.
• Houd voldoende afstand tot de randen van de tafel. Het apparaat kan kantelen
en vallen.
• Houd een minimale afstand van 15 cm tot muren en voorwerpen aan de
achterzijde aan, zodat de ventilatieopeningen niet worden geblokkeerd en een
goede ventilatie wordt gegarandeerd.
10 / 16 700142
Installatie en bediening
NL
Aansluiting op het lichtnet
• Controleer of de technische specificaties van het apparaat (zie naamplaatje)
overeenstemmen met de gegevens van de lokale stroomvoorziening.
• Sluit het apparaat aan op een enkele, voldoende beschermde aansluiting met
een beveiligd contact. Sluit het apparaat niet aan op een meervoudige
aansluiting.
• Leg de verbindingskabel zo dat niemand erop kan lopen of erover kan struikelen.
5.2 Bediening
Het voorbereiden van het apparaat
1. Voor het eerste gebruik van het apparaat, dient deze te worden gereinigd
volgens de aanwijzingen in punt 6 „Reiniging“.
2. Maak het apparaat vervolgens goed droog.
3. Plaats de voorgekoelde wijnflessen in de daarvoor bestemde flesopeningen
bovenaan de machine.
4. Sluit het apparaat aan op een passend, enkelvoudig stopcontact.
700142 11 / 16
Installatie en bediening
NL
1. Digitaal display
2. Knop voor het verhogen van de temperatuurwaarden
3. Knop voor het verlagen van de temperatuurwaarden
4. Knop LED-verlichting
• Przed pierwszym użyciem wyczyścić urzą dzenie i wypos ażenie zgodnie z e wskazówka mi zawartymi w punkcie 6 „Czyszczenie”. Uważ ać, aby do instal acji elektr ycznej i skrzynki rozdzi elczej nie dost ała się woda. N astępnie dokł adnie osuszyć urzą dzenie i elem enty wypos ażenia.
• Setzen Sie die Boden-Abdeckung in das Becken ein. Osł ona pełni fu nkcję rozpór ki pomiędzy element em grzewcz ym a tacką na reszt ki jedzenia it d.
• Setzen Sie den Schaltkasten mit Heizele ment vorsichtig auf den hintere n Rand des Ger ätes. Sworze ń w dolnej części skrzynki roz dzielczej musi wchodzić w otw ór w urządze niu głównym. W taki sposób s krzynka rozdzielcz a jest prawi dłowo ustawion a.
Bedieningspaneel
Temperatuurinstelling
De temperatuur kan worden ingesteld tussen 5 °C en 18 °C in intervallen van 1 °C.
Dit temperatuurbereik is ideaal voor rode, rosé en witte wijnen, afhankelijk van de
gekozen temperatuur.
Omdat het apparaat één temperatuurzone heeft, kan slechts één waarde worden
ingesteld voor alle flessen.
1. Om de temperatuur in te stellen, drukt u op de verhoog- of verlaagtemperatuur-
knoppen totdat de gewenste temperatuur op het digitale display verschijnt.
Deze temperatuur wordt weergegeven totdat een andere temperatuurwaarde is
ingesteld.
De werkelijke temperatuur van een open wijn is afhankelijk van de omgevingstemperatuur. Als deze te hoog is, bereikt de wijnkoeler mogelijk niet de gewenste
temperatuur.
LED verlichting
De wijnkoeler is voorzien van led-verlichting, die indien nodig op elk moment kan
worden in- of uitgeschakeld..
1. Druk op de LED-verlichtingsknop om deze in te schakelen.
LED-verlichting maakt de presentatie van wijnflessen mogelijk door een transparant
plastic frontglas op het buffet, aan de bar of tijdens wijnproeverijen.
12 / 16 700142
Reiniging
NL
2. Druk nogmaals op de LED-verlichtingsknop om deze uit te schakelen.
Temperatuurindicator
De temperatuur kan worden weergegeven: in Celsius of in Fahrenheit.
1. Druk minimaal 5 seconden op de LED-verlichtingsknop om de weergegeven
temperatuur te wijzigen.
Er klinkt een akoestisch signaal.
Uitzetten van het apparaat
Na het beëindigen van het gebruik van het apparaat, het apparaat van de voeding
halen (de stekker eruit halen!).
6 Reiniging
6.1 Aanwijzingen betreffende de veiligheid tijdens het
reinigen
• Voordat het apparaat kan worden gereinigd, dient het apparaat van het lichtnet
te worden gehaald.
• Het apparaat geheel laten afkoelen.
• Zorg ervoor dat er geen water in het apparaat komt. Dompel het apparaat niet in
water of andere vloeistoffen om het te reinigen. Gebruik geen waterstraal onder
druk om het apparaat te reinigen.
• Gebruik geen scherpe of metalen voorwerpen (mes, vork, enz.) om het apparaat
schoon te maken. Scherpe voorwerpen kunnen het apparaat beschadigen en
leiden tot elektrische schokken wanneer ze in contact komen met geleidende
componenten.
• Gebruik geen schuurmiddelen, oplosmiddelen of bijtende schoonmaakmiddelen.
Dit kan het oppervlak beschadigen.
700142 13 / 16
Mogelijke storingen
NL
Fout
Mogelijke oorzaken
Verwijdering
Geen functies
De stekker is niet juist in het
stopcontact gestoken
De stekker eruit trekken en
opnieuw juist in het contact
steken
Beschadigde zekering van
de voeding
Controleer de zekering,
controleer het apparaat na
het aansluiten op een
ander stopcontact
Geen stroom
Controleer de
stroomtoevoer
6.2 Reiniging
1. Maak het apparaat regelmatig schoon
2. Flessenopslagoppervlakken in het apparaat, de behuizing en het transparante
plastic glas aan de voorkant met een zachte, vochtige doek. Als het nodig is een
mild reinigingsmiddel gebruiken.
3. Veeg de gereinigde oppervlakken schoon met een in schoon water bevochtigde
doek.
4. Ten slotte moeten gewassen oppervlakken grondig worden gedroogd.
5. Verwijder regelmatig stof en vuil uit de ventilatieopeningen van het apparaat.
OPGELET!
Vuile of verstopte ventilatieopeningen hebben een negatieve invloed op de
werking van het apparaat.
7 Mogelijke storingen
Mögliche
De onderstaande tabel beschrijft mogelijke oorzaken en methoden voor het
verwijderen van storingen of fouten die optreden tijdens de werking van het
apparaat. Neem contact op met het servicecentrum als storingen niet kunnen
worden verholpen.
Vermeld aub het artikelnummer, modelnaam en serienummer. Deze gegevens
staan op het typeplaatje van het apparaat.
14 / 16 700142
Mogelijke storingen
NL
Fout
Mogelijke oorzaken
Verwijdering
De wijnkoeler bereikt
niet de gewenste
temperatuur
Direct zonlicht of
warmtebronnen in de buurt
Het apparaat uit de buurt
van warmtebronnen
houden
Slechte luchtcirculatie rond
het apparaat
Houd een minimale afstand
tot muren of andere
objecten
Lege vakken voor flessen
Vul flessenvakken met
flessen en laat ze niet te
lang leeg staan
IJsvorming in de
wijnkoeler
Te hoge vochtigheid op de
installatieplaats
Kies een installatieplaats
met een lagere
luchtvochtigheid
Te lage
omgevingstemperatuur
Kies een installatieplaats
met een
omgevingstemperatuur
tussen 10 ° C en 32 ° C
Schakel het apparaat uit
totdat het ijs is gesmolten,
laat het leeglopen en start
opnieuw.
700142 15 / 16
Verwijdering
NL
Elektrische apparaten zijn gemarkeerd met dit symbool.
Elektrische apparatuur moet op een correcte en
milieuvriendelijke manier worden verwijderd en gerecycled.
Niet-gevaarlijke apparaten mogen niet bij het huishoudelijk
afval worden gegooid. Koppel het apparaat los van de
voeding en verwijder de verbindingskabel van het apparaat.
8 Verwijdering
Elektrische apparaten
Elektrische apparaten moeten naar aangewezen inzamelpunten worden gebracht.
16 / 16 700142
Loading...
