K3600L
109847
Bartscher GmbH
Franz-Kleine-Str. 28
D-33154 Salzkotten
Tyskland
tlf. +49 5258 971-0
fax.: +49 5258 971-120
Service hotline: +49 5258 971-197
www.bartscher.com
Version: 1.0
Forberedelsesdato: 2022-08-12
Original betjeningsvejledning
DK
DK
Navn:
Vandfiltreringssystemet K3600L
Artikelnr.:
109847
Materiale:
plast
Ydelsesniveau: liter / ved ° KH
(karbonathårdhed)
3600 / 10
Vandtilslutning:
3/8"
Indløbsvandtemperatur i C °:
2 - 30
Vandtryk i bar:
3
Mål (bredde x dybde x højde) i mm:
180 x 145 x 4350
Vægt i kg:
3,4
Tekniske parametre
Vi forbeholder os retten til at foretage tekniske ændringer!
Version / egenskaber
• Version:
– engangsbrugssystem
– til lodret montering
• Designet til:
– kaffemaskiner
– konvektionsdampovne
• Egenskaber:
– Aktivt kulfilter lavet af fornybare plantematerialer
– Fjernelse af klor og urenheder
– Genanvendeligt filterhoved
– Neutral pH
– Reduceret karbonathårdhed
– TDS (Total Dissolved Solids) reduktion
109847 3 / 8
DK
1. Vægbeslag (1x)
2. Filterhoved (1x)
3. 3/8” adapter til plastslange Ø 10 mm (2x)
4. Vandfilterpatron (1x)
Fig.1
Brug som beregnet
Vandfiltreringssystemet er designet til at reducere karbonathårdheden (KH) og
indholdet af vandopløste faste stoffer (TDS) i postevandet.
Leveringsomfang
4 / 8 109847
DK

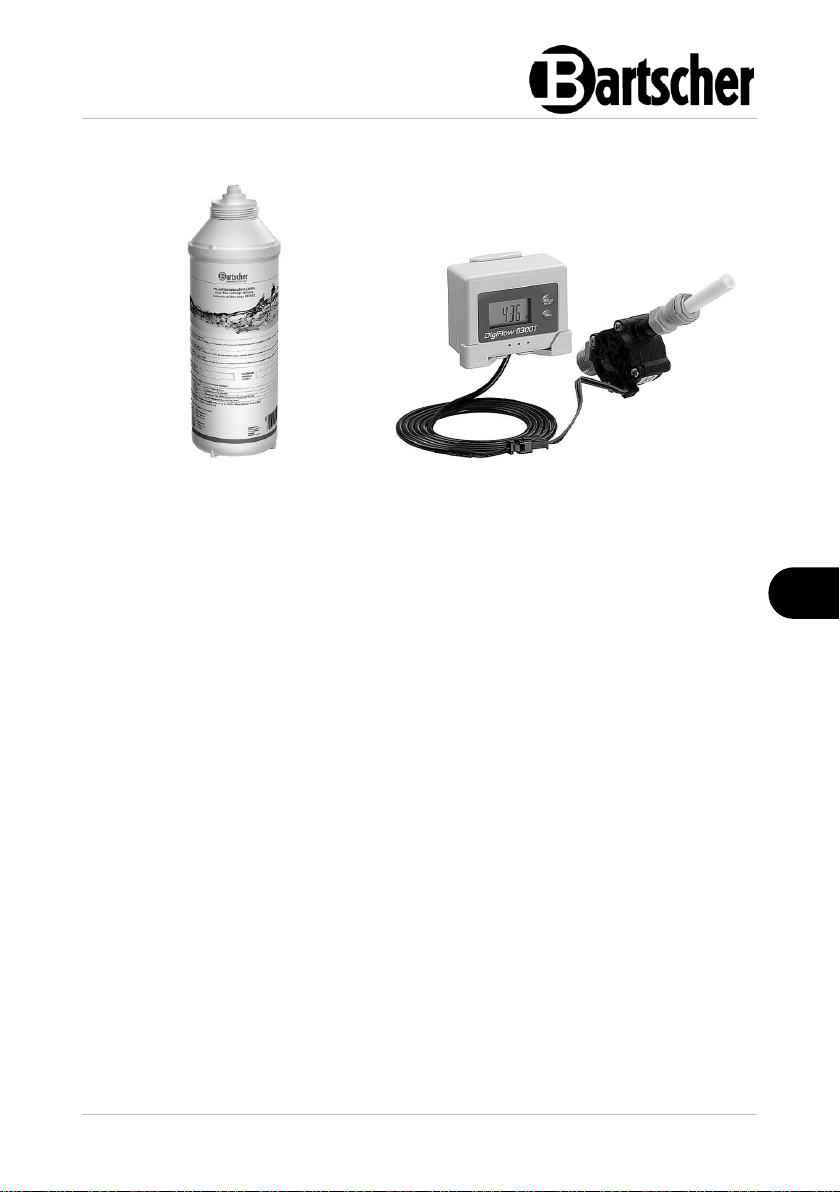

KE3600L udskiftningspatron
• Materiale: kunststof
• Farve: Hvid
• Designet til:
– K3600L
vandfiltreringssystem
• Ydeevneniveau: 3600 liter / ved
10 ° KH (karbonathårdhed) / 03 liter/min.
• Indløbsvandstemperatur: 2 °C do
30 °C
• Mål: 130 x dybde 130 x højde
420 mm
• Vægt: 3,1 kg
Art.nr. 109848
Vandmåler W3B-1
• Materiale: kunststof
• Farve: stålgrå
• Designet til:
– K3600L vandfiltreringssystem
• Indløbsvandstemperatur: 2 °C til 30 °C
• Vandtilslutning: ¼“
• Vandtryk: 3 bar
• Drevet af: 2x AA batterier
• Inklusiv:
– 2x AA batterier
– ¼ "til 1/8" adapter
– ¼ “adapter til Ø 10 mm plastrør
– vægbeslag til kontrolpanelet
• Mål: 110 x dybde 65 x højde 95 mm
• Vægt: 0,25 kg
Art.nr. 109849
Udstyr (hører ikke med i leveringen!)
109847 5 / 8
DK
Fig.2
Installation
1. Installer et vandfiltersystem i nærheden af vandtilslutningen og apparatet.
2. Fastgør vægbeslaget til det ønskede sted på væggen.
3. Hæng vandfiltersystemet (vandfilterpatron med filterhovedet skruet på) på
vægbeslaget.
4. Tilslut drikkevandsindløbsslangen (1) og afløbsslangen for behandlet vand (2) til
de respektive 3/8" passager på filterhovedet (fig. 2).
HENVISNING!
Indløbsslangen og afløbsslangen er ikke inkluderet i leveringsomfanget.
Vandfiltersystemet er nu klar.
Vandmåler (valgfrit, varenr. 109849)
Programmer vandmåleren i overensstemmelse med instruktionerne i manualen.
Vandmåleren angiver behovet for at udskifte vandfilterpatronen baseret på
enhedens kapacitet, bestemt efter kontrol af hårdheden af drikkevand. Den skal
udskiftes som beskrevet i afsnittet "Udskiftning af vandfilterpatron".
6 / 8 109847
DK
Vandets hårdhed (dH -
tyske grader)
Ydeevne (liter)
10
3600
11
3273
12
3000
13
2769
14
2571
15
2400
16
2250
17
2118
18
2000
19
1895
20
1800
21
1714
22
1636
23
1565
24
1500
25
1440
26
1385
27
1333
28
1286
29
1241
30
1200
Ydeevneniveau
Ydeevneniveauet afhænger af vandets hårdhed (KH-vandkarbonatværdi).
Kontroller vandhårdheden på det sted, hvor vandfiltreringssystemet er installeret, og
brug på dette grundlag tabellen nedenfor til at bestemme kapaciteten:
109847 7 / 8
DK
Fig.3
Udskiftning af vandfilterpatron
Når effektiviteten af vandfilterpatronen er nået, skal den udskiftes med en ny. Udfør
følgende trin (fig. 3):
1. Luk drikkevandshanen.
2. Skru det brugte vandfilterelement af filterhovedet.
3. Kontroller, at tætningerne på filterhovedet er på plads og ikke er
beskadiget.
4. Skru det nye vandfilterelement ind i filterhovedet.
5. Åbn drikkevandsindløbet.
6. Vandfilterpatronen skal skylles kort før brug.
OBS!
Vandfilterpatronen bør udskiftes efter 6 måneder af hygiejniske årsager,
selvom dens maksimale ydeevne endnu ikke er nået.
8 / 8 109847
