Original-Gebrauchsanleitung
V1/0917
W10-KB Plus
401621
Parametry techniczne
Nazwa
Umywalka do rąk W10-KB Plus
Nr art.:
401621
Materiał:
Stal chromowo-niklowa
Wykonanie:
montaż ścienny
z dozownikiem mydła
z obsługą kolanem
wydawanie wody przy uruchomieniu
kolanem: ok. 15 sekund
przyłącze wody zimnej i / lub ciepłej 1/2“
odpływ wody: 1 1/4“
armatura zlewozmywakowa: armatura obrotowa 140 mm
tylna ścianka: 345 mm
Umywalka:
pojemność: 13,5 litra
średnica umywalki: 350 mm
wysokość umywalki: 170 mm
Dozownik mydła:
materiał: tworzywo sztuczne, pojemność: 300 ml
Wymiary:
szer. 400 x gł. 404 x wys. 577 mm
Ciężar:
7,05 kg
PL
Zastrzega się prawo do wprowadzania zmian technicznych!
- 61 -
Rys 1
Zakres dostawy
Rozpakować urządzenie i usunąć oraz wyrzucić zgodnie z przepisami o ochronie
środowiska wszystkie materiały opakowaniowe.
Sprawdzić kompletność dostawy:
- 1 x umywalka do rąk
- 1 x armatura obrotowa
- 1 x dozownik mydła
- 1 x armatura do uruchamiania kolanem
- 1 x bateria z mieszaczem
- 1 x syfon
- 1 x rura 1 1/4", długość: 320 mm
- 1 x rura 1 1/4", długość: 120 mm
- 3 x elastyczny wąż
- 1 x szyna montażowa ścienna
- 1 x zestaw dybli, śruby
- 1 x instrukcja montażu
Montaż
Zamocować uchwyt dozownika mydła i armaturę obrotową

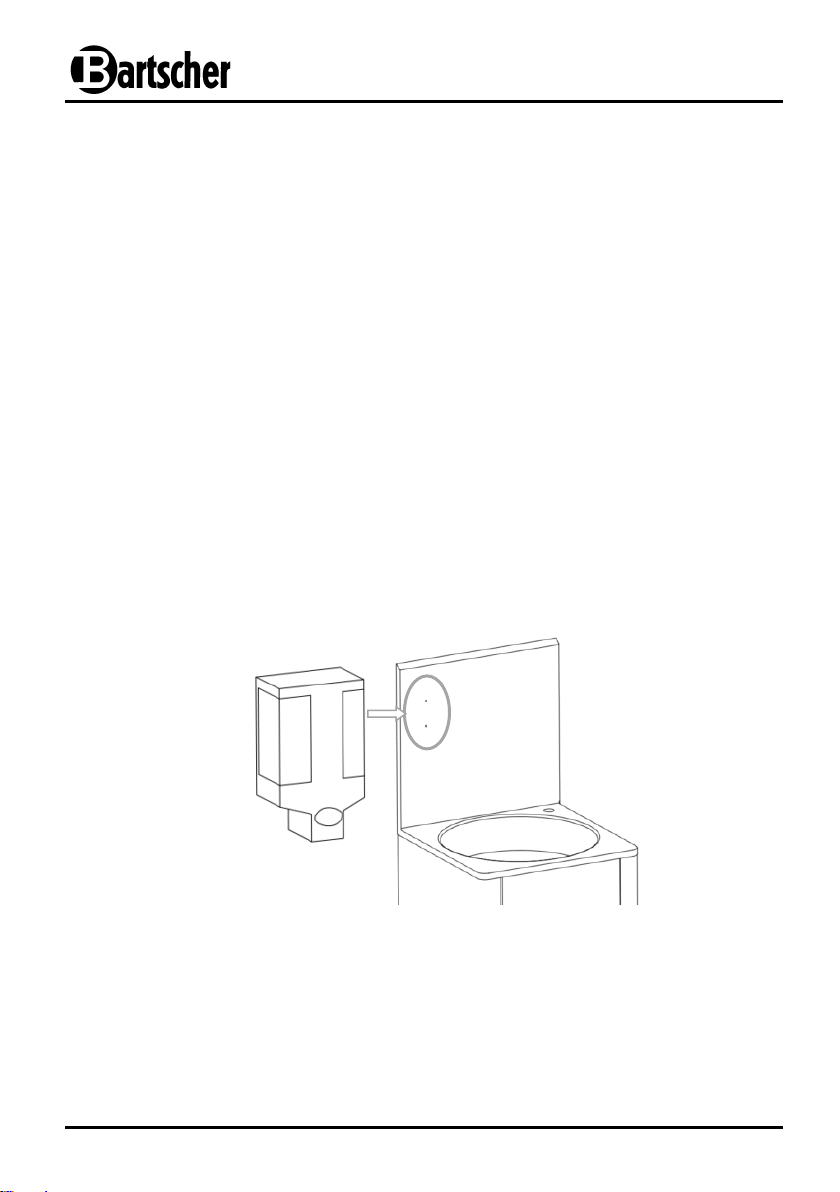

1. Najpierw należy zamocować uchwyt dozownika mydła na 2 przewidzianych do tego
otworach po lewej stronie tylnej ścianki umywalki do rąk (rys. 1).
- 62 -
2. Zamocować armaturę obrotową (1)
znajdującą się w zestawie na tylnej prawej
krawędzi umywalki do rąk (4) (rys. 2).
3. Odkręcić w tym celu nakrętki z tworzywa
sztucznego (2) ze spodniej strony
armatury obrotowej (1) i zdjąć podkładki.
4. Włożyć gwint armatury obrotowej (1)
przez otwór w umywalce do rąk (4).
Włożyć po jednej załączonej
podkładce pomiędzy umywalkę a
armaturę obrotową (1) oraz pomiędzy
umywalkę (4) a nakrętkę z tworzywa
sztucznego (2).
5. Nałożyć nakrętkę z tworzywa
sztucznego (2) ponownie na gwint
armatury obrotowej (1) na spodniej
stronie umywalki do rąk (4) (rys. 2).
Rys. 2
4
1
3
2
6. Przykręcić jeden koniec elastycznego węża (3) do przyłącza armatury obrotowej (1).
7. Przymocować zestaw odpływowy do spustu umywalki do rąk. Należy zwrócić uwagę,
aby cienka uszczelka w umywalce do rąk pomiędzy zestawem odpływowym a zlewem
oraz grubsza uszczelka pomiędzy dnem a nakrętką były zamocowane pod umywalką
do rąk (rys. 2).
- 63 -

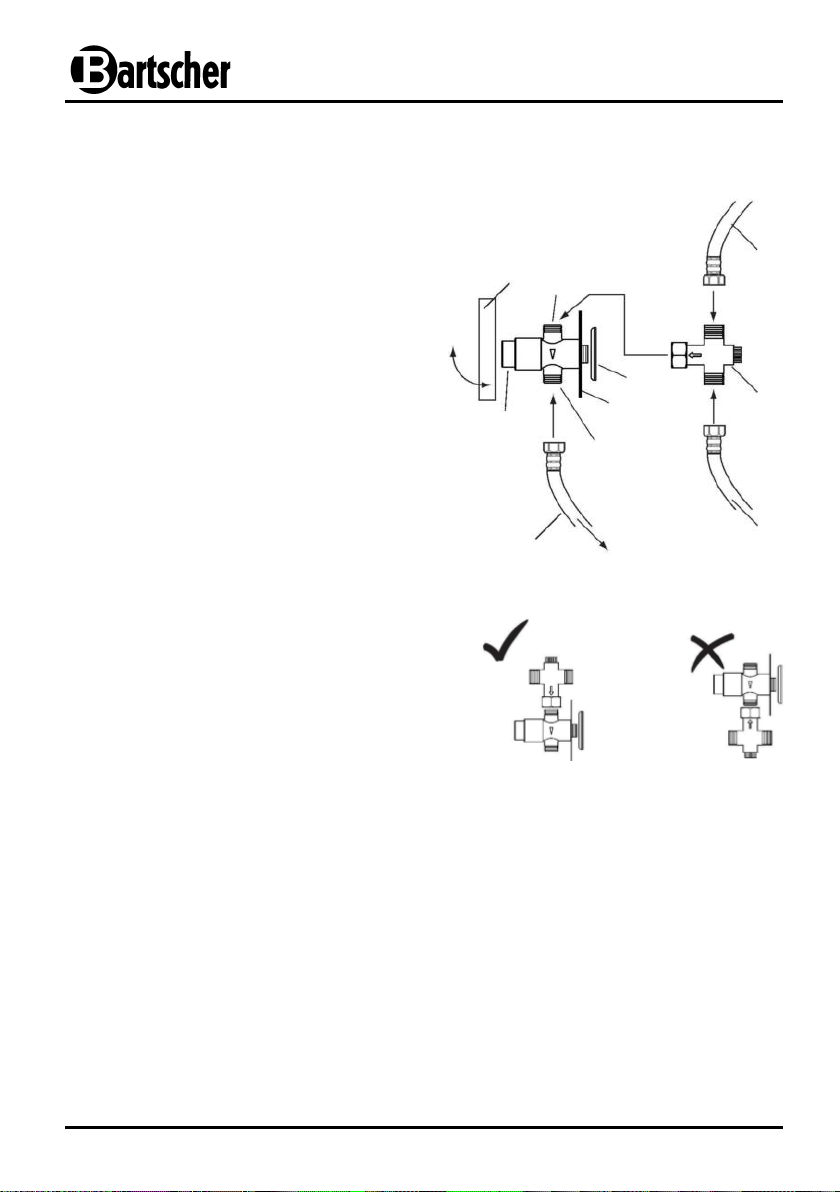

8. Otworzyć do góry przednią płytę
osłaniającą (5) umywalki do rąk.
9. Przymocować baterię z mieszaczem (12)
do gwintu (6) armatury do uruchamiania
kolanem (10) (rys.3).
10. Uwzględnić strzałkę wskazującą
kierunek na baterii z mieszaczem (12)
oraz na armaturze do uruchamiania
kolanem (10). Na rys. 4 po lewej stronie
przedstawiony jest prawidłowy sposób
montażu.
11. Armaturę do uruchamiania kolanem (10)
wraz z baterią z mieszaczem (12)
zamocować w otworze płyty metalowej (9)
w przedniej części umywalki w taki
sposób, aby przycisk (7) armatury do
uruchamiania kolanem znajdował się z
przodu.
12. Połączyć wolny koniec załączonego
elastycznego węża (3) z armaturą do
uruchamiania kolanem (10), nakręcając
wąż na gwint armatury do uruchamiania
kolanem (10) (rys. 3).
Rys. 3
Rys. 4
11 3 5
8
13
7
9
10
6
12
Zainstalować baterię z mieszaczem wody zimnej i ciepłej / armaturę do
uruchamiania kolanem
- 64 -
Przymocować umywalkę do rąk

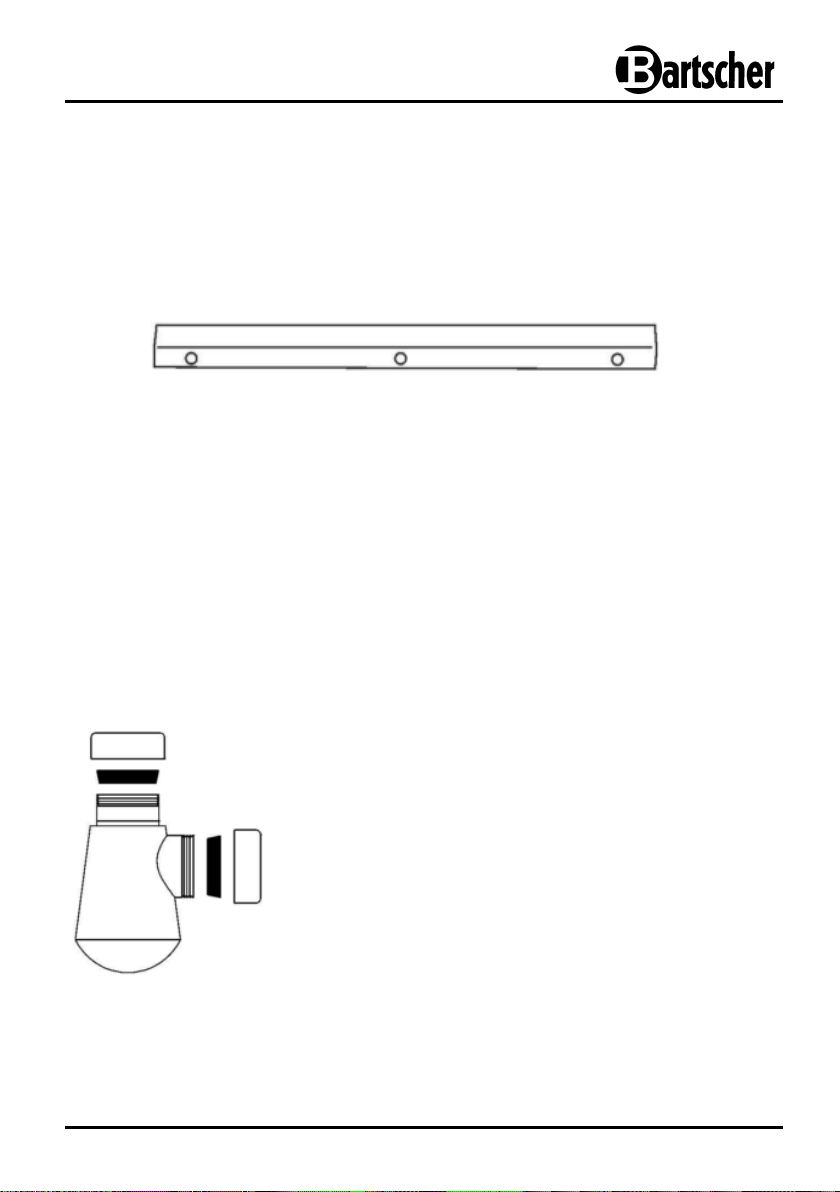

Połączyć umywalkę do rąk z rurą odpływową. Użyć do
tego celu załączonych rur łączących i syfonu.
A. Odmierzyć potrzebną długość rury łączącej od
odpływu umywalki do przyłącza odpływu w ścianie i
dociąć ją odpowiednio. Następnie skręcić rurę
łączącą z syfonem.
Umieścić rurę łączącą w mufie rury odpływowej w
ścianie, nałożyć uszczelkę i dokręcić.
B. Drugi koniec syfonu umieścić w mufie odpływu
umywalki do rąk. Także tutaj należy założyć
uszczelkę i całość dokręcić za pomocą szczypiec
do syfonu i nakrętki.
B
A
Powiesić umywalkę do rąk w pobliżu przyłącza wody.
Przed zamontowaniem umywalki do rąk należy sprawdzić właściwości ściany, na
której ma być ona zamontowana. Ściana powinna być w stanie wytrzymać ciężar
umywalki do rąk.
Poprzez otwory znajdujące się w szynie montażowej (rys. poniżej) zaznaczyć 3 punkty
w odpowiednim miejscu na ścianie.
Wywiercić w ścianie otwory i umieścić w nich załączone dyble.
Za pomocą śrub przykręcić do ściany szynę montażową.
Następnie powiesić umywalkę na górnej krawędzi na szynie montażowej.
Przyłącze zimnej / ciepłej wody
Za pomocą elastycznych węży połączyć przyłącze wody zimnej (11) i przyłącze
wody ciepłej (13) z baterią z mieszaczem (12). Za pomocą śruby (8) można
ustawić odpowiedni stosunek wody ciepłej do zimnej (rys. 3).
Przyłącze odpływu
- 65 -

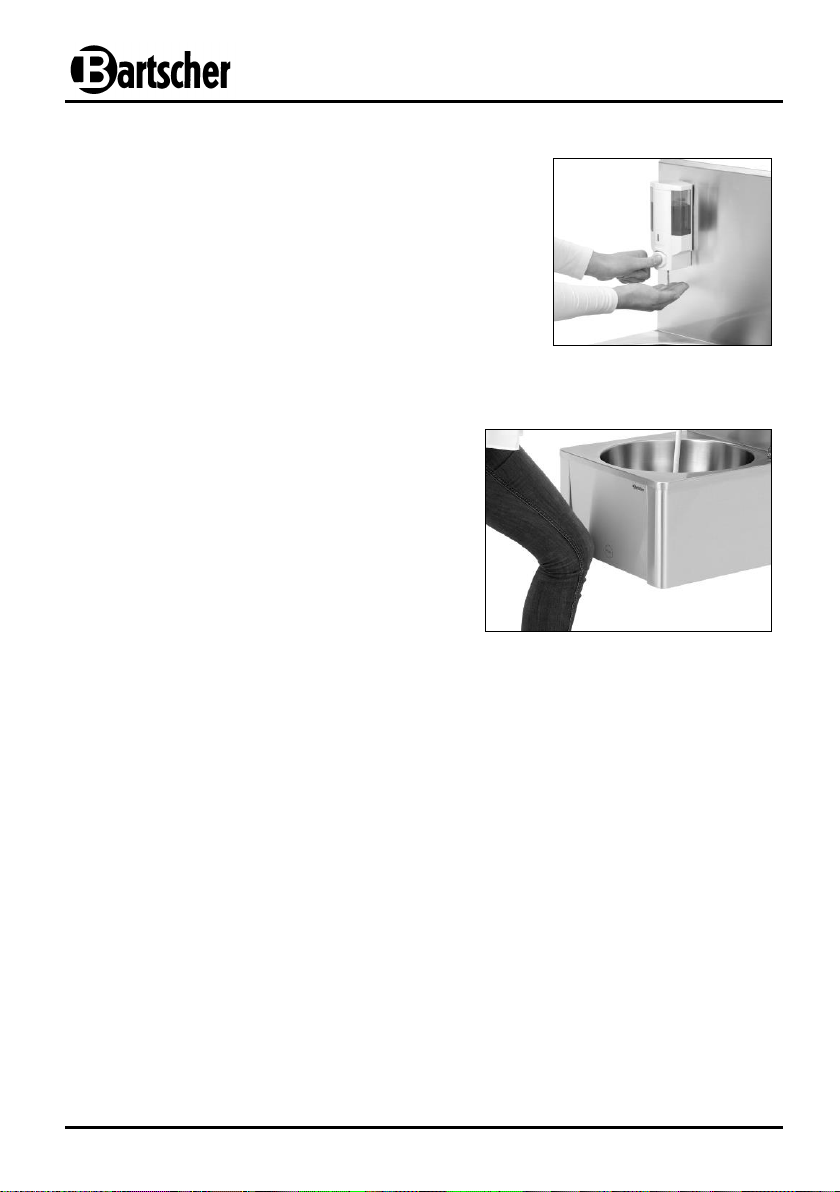

Dozownik mydła zamocować na uchwycie i
napełnić mydłem w płynie.
Wskazówka: Przy pierwszym użyciu dozownik
mydła musi być napełniony całkowicie, aby
usunąć w całości powietrze z pompki dozującej.
Aby pobrać mydło, należy nacisnąć przycisk z
przodu.
Umywalkę do rąk obsługuje się,
dotykając kolanem przednią płytę
osłaniającą w obszarze oznaczenia
„PUSH“ (rys. po prawej).
Wówczas przez ok. 15 sekund leci woda
z armatury obrotowej. Po upływie tego
czasu podawanie wody zostaje
automatycznie zatrzymane.
Dozownik mydła
Obsługa kolanem
Czyszczenie
Umywalkę do rąk należy czyścić regularnie miękką ściereczką z nie szorującym
środkiem myjącym.
Bartscher GmbH
Franz-Kleine-Str. 28
33154 Salzkotten Tel.: +49 (0) 5258 971-0
Niemcy Fax: +49 (0) 5258 971-120
- 66 -
