V1/0710
300.143
RUS
Для монтажа
ТЕХНИЧЕСКИЕ ДАННЫЕ:
----------------------------------------------------------------------------------------
Название: ●
Номер изделия: ●
Материалы: ● хромо-никелированная сталь
Размеры: ● шир. 515 x гл. 640 x выс. 925 мм

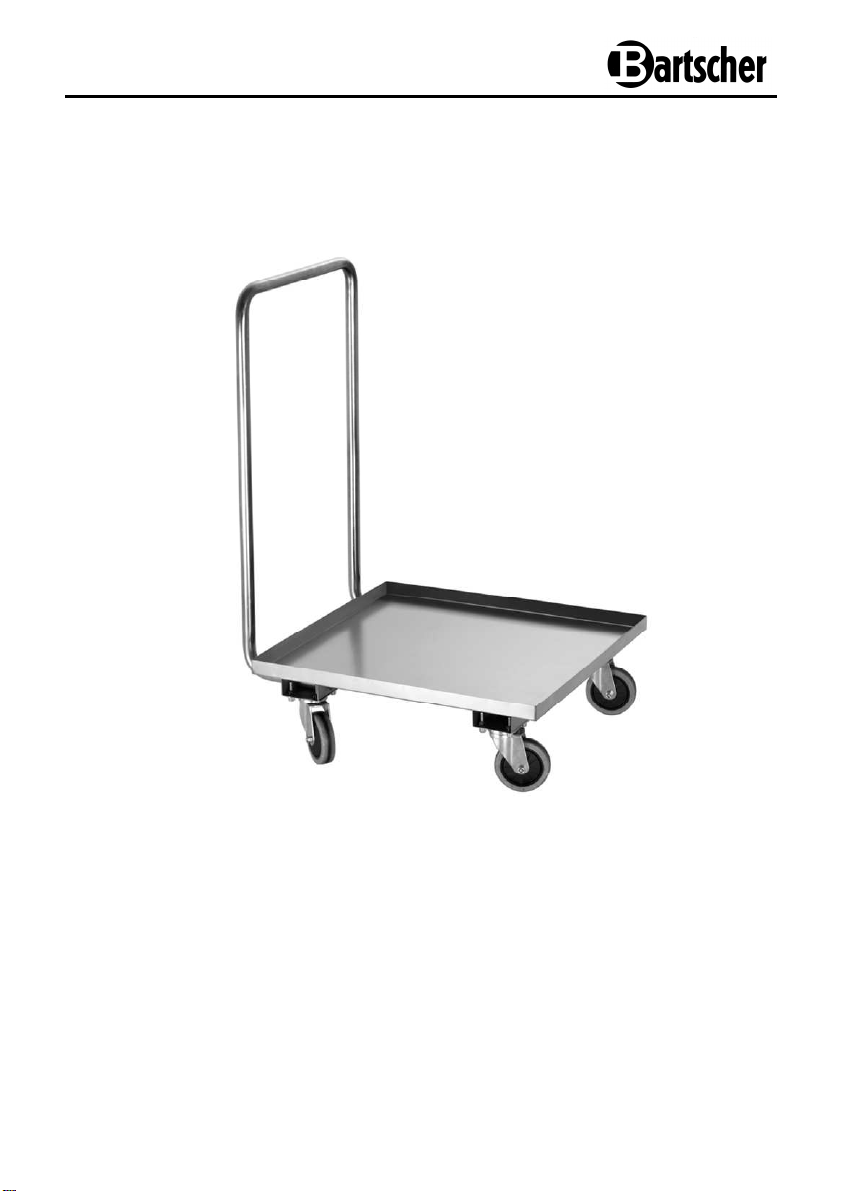

Tележка для ящиков с посудой
300.143
Размеры транспортировочной
поверхности: ● шир. 513 x гл. 583 мм
Грузоподъемность: ● 120 кг
Вес: ● 8,75 кг
----------------------------------------------------------------------------------------
Объем поставки / название элементов
1 х плита для ящиков с посудой
1 x ручка с винтами без головок M10
2 x M10 гайка для монтажа ручки
4 x поворотное колесико, Ø 100 х 25 мм
16 x M8*30 винт
с внутренним шестигранником
16 x пружинная шайба
16 x шайба
колёс
стержневой шестигранный ключ
- 17 -
ИНСТРУКЦИЯ ПО МОНТАЖУ:
Распаковать отдельные элементы и проверить все элементы на предмет
комплектности.
Удалить упаковку.
Монтаж тележки для ящиков с посудой следует начать от прикрепления
поворотных колес к плите. Для этого следует положить плиту на полу вверх
дном. Поворотные колеса прикрутить в углах плиты с помощью винтов с
внутренним шестигранником. Следует помнить об использовании шайб и
пружинных шайб между винтом с внутренним шестигранником и плитой.
Отложить плиту с колесами на бок. Для того чтобы прикрепить ручку, следует
вставить ее в предусмотренные для этого трубки и крепко прикрутить ручку с
помощью прилагаемых гаек.
Поставить тележку для ящиков с посудой на полу. Проверить стабильность
тележки. В случае необходимости докрутить винты с внутренним шестигранником
в головке с помощью имбусового ключа.
УКАЗАНИЕ!
По окончании монтажа следует удалить защитную пленку!
Для мытья тележки следует воспользоваться мягкой салфеткой и неагрессивным
моющим средством.
Никогда не пользоваться чистящими средствами, которые могли бы поцарапать
поверхность.
Bartscher GmbH
Franz-Kleine-Str. 28
D-33154 Salzkotten Тел.: +49 (0) 5258 971-0
Германия Факс: +49 (0) 5258 971-120
- 18 -
