B1070
603175
Bartscher GmbH
Franz-Kleine-Str. 28
D-33154 Salzkotten
Germany
Tel.: +49 5258 971-0
Fax.: +49 5258 971-120
Service-Hotline: +49 5258 971-197
www.bartscher.com
Version: 1.0
Erstelldatum: 2019-09-03
Original-Bedienungsanleitung
DE
DE
Bezeichnung:

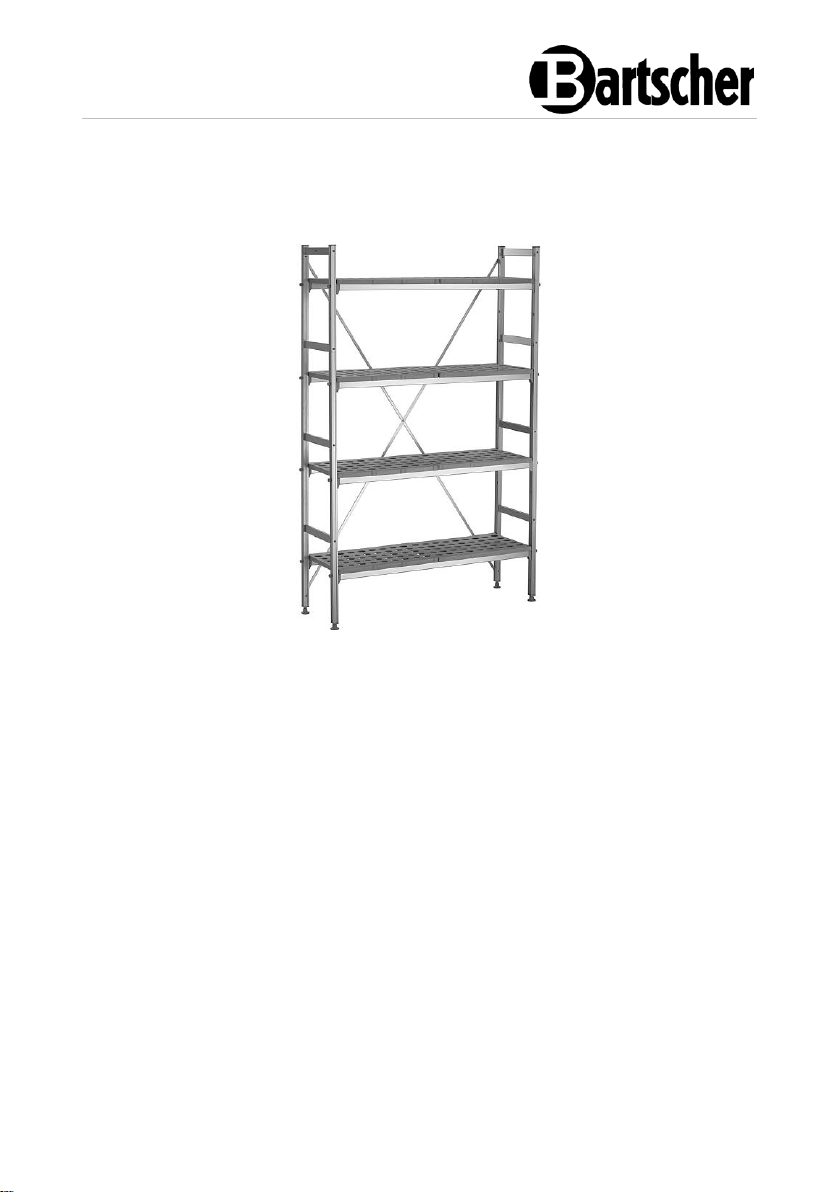

Regalsystem Kit 4 B1070
Artikel-Nummer:
603175
Material:
Aluminium, Kunststoff
Anzahl Regalböden:
4
Breite Regalböden in mm:
1050
Tiefe Regalböden in mm:
360
Tragfähigkeit gesamt, max. in kg:
150
Tragfähigkeit pro Boden, max. in kg
50
Maße (B x T x H) in mm:
1145 x 365 x 1790
Gewicht in kg:
14,4
Technische Daten
Technische Änderungen vorbehalten!
Ausführung / Eigenschaften
• Regal-Art: Standregal
• Einsatzbereich:
– Feuchträume
– Großküchen
– Kühlräume
– Kühlzellen
– Tiefkühlzellen
• Ausführung Regalböden: gelocht
• Regalböden höhenverstellbar
• GN-fähig: 1/3 GN, 1/2 GN, 2/3 GN, 1/1 GN
• Anlieferungszustand: Bausatz (einfache Montage)
• Bausatz bestehend aus: 2 Regalständer, 8 Einlegeböden
• Montage-Art: Stecksystem
• Praktischer Zweitnutzen: Einsatz von GN-Behältern anstatt Regalböden
• Bedarfsgerecht: 2 Regale können zu einem Eckregal verbunden werden
• Inklusive: Montagematerial
<Endergebnis>
603175 3 / 7
DE
Nr.
Bauteile
Menge
Bezeichnung
A 1
Diagonalstrebe
B 4
Schrauben
C 4
Muttern
D 2
Seitenteile
E 16
Verbindungsschrauben
Querstreben
Lieferumfang / Teilebezeichnung
1. Packen Sie das Regal aus und entsorgen Sie das Verpackungsmaterial
umweltgerecht.
2. Kontrollieren Sie die Lieferung anhand folgender Liste auf Vollständigkeit:
4 / 7 603175
DE
Nr.
Bauteile
Menge
Bezeichnung
F 8
Querstreben
G 8
Regalböden
1. Befestigen Sie die Verbindungsschrauben für die Querstreben an
den vorgesehenen Bohrungen der
beiden Seitenteile.
2. Stecken Sie die 8 Querstreben auf
die Verbindungsschrauben an den
Seitenteilen.
Bestimmungsgemäße Verwendung
Das Regalsystem Kit 4 ist in allen Gastronomie-Bereichen einsetzbar und kann
wahlweise mit Regalböden oder geeigneten GN-Behältern genutzt werden.
Montage
603175 5 / 7
DE
3. Befestigen Sie die Regalböden an
den Querstreben
4. Befestigen Sie die Diagonalstreben
im hinteren Bereich des Regals mit
Hilfe der Schrauben und Muttern.
Aufstellen
1. Stellen Sie das Regalsystem am gewünschten Platz auf.
2. Nehmen Sie die Nivellierung des Regalsystems mit Hilfe der Stellfüße vor,
indem Sie diese ein- oder ausdrehen.
Benutzerhinweise
Das Regalsystem kann mit den gelieferten Regalböden oder mit geeigneten GNBehältern (nicht im Lieferumfang enthalten) genutzt werden.
Nehmen Sie den Regalboden heraus und setzen Sie den GN-Behälter ein.
6 / 7 603175
DE
Bei Bedarf können 2 Regale zu
einem Eckregal verbunden werden.
ACHTUNG!
Verwenden Sie zum Reinigen keine Scheuermittel, lösemittelhaltigen
oder ätzende Reinigungsmittel. Diese können die Oberfläche
beschädigen.
Reinigung
1. Reinigen Sie das Regal und die Regalböden regelmäßig mit warmem Wasser
und einem weichen, feuchten Tuch. Verwenden Sie bei Bedarf mildes
Reinigungsmittel.
2. Trocknen Sie das Regal mit einem weichen Tuch ab.
3. Reinigen Sie die genutzten GN-Behälter mit warmem Wasser, mildem
Reinigungsmittel und einem weichen Tuch.
HINWEIS: die Regalböden sind spülmaschinengeeignet.
603175 7 / 7
