ESPAÑOL
1. ÍNDEX
1. ÍNDEX ................................................................................................................................................. 1
2. ÍNDICE ................................................................................................................................................ 2
3. SEGURIDAD ...................................................................................................................................... 3
4. CONSEJOS Y ADVERTENCIAS GENERALES ................................................................................ 4
4.1. Consejos generales.................................................................................................................. 4
4.2. Descripción del aparato ........................................................................................................... 4
4.3. Placa de identificación.............................................................................................................. 5
4.4. Sustitución de subconjuntos (técnico de servicio) ................................................................... 5
4.5. Seguridades ............................................................................................................................. 5
5. OPERACIÓN Y FUNCIONAMIENTO ................................................................................................. 6
5.1. Descripción de la operación. .................................................................................................... 6
5.2. Encendido y apagado de la placa de cocción .......................................................................... 6
5.3. Encendido y apagado del horno .............................................................................................. 7
5.4. Indicaciones de uso del aparato .............................................................................................. 7
6. LIMPIEZA Y MANTENIMIENTO......................................................................................................... 8
6.1. Instrucciones de limpieza y mantenimiento ............................................................................. 8
6.2. Mantenimiento correcto ............................................................................................................ 8
6.3. Limpieza de la placa de cocción .............................................................................................. 8
6.4. Limpieza del horno ................................................................................................................... 9
7. PROBLEMAS DE FUNCIONAMIENTO ............................................................................................. 9
8. INSTALACIÓN .................................................................................................................................. 10

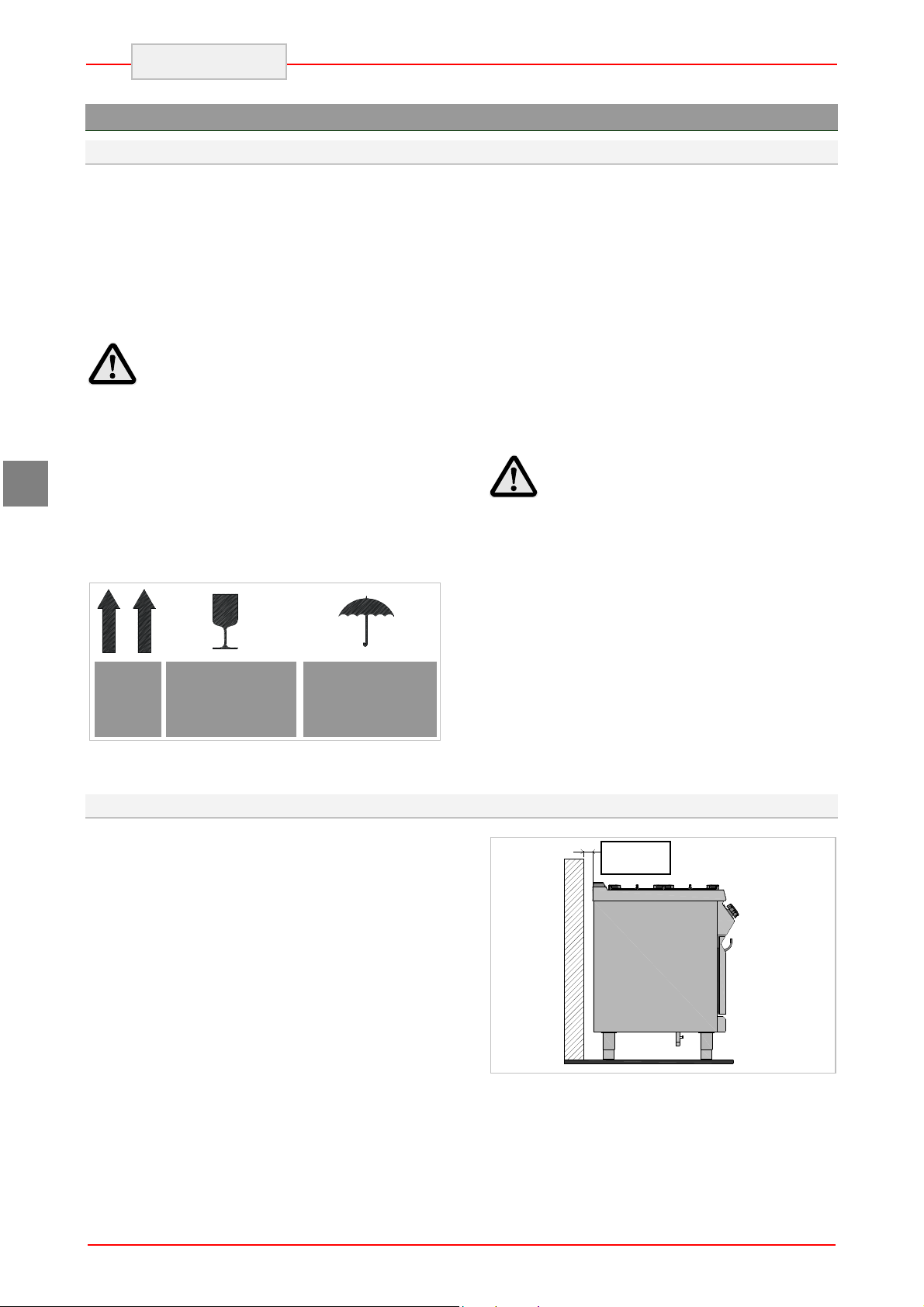

8.1. Embalado y desembalado ...................................................................................................... 10
8.2. Instalación (técnico de servicio) ............................................................................................. 10

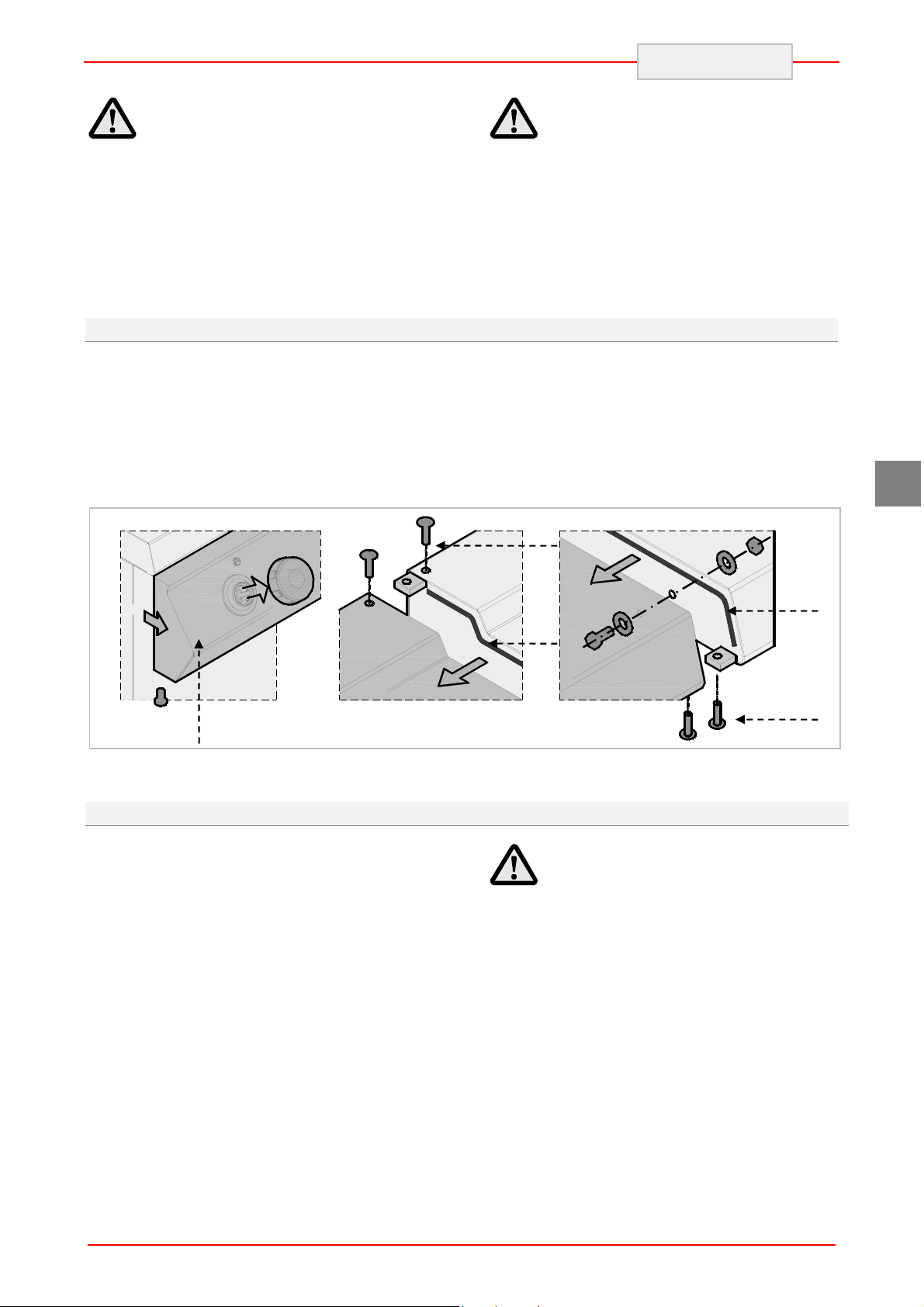

8.3. Montaje del aparato en serie .................................................................................................. 11
8.4. Conexión a la corriente (técnico de servicio) ......................................................................... 11
8.5. Inspección (técnico de servicio) ............................................................................................. 14
9. ELIMINACIÓN DEL APARATO ........................................................................................................ 14

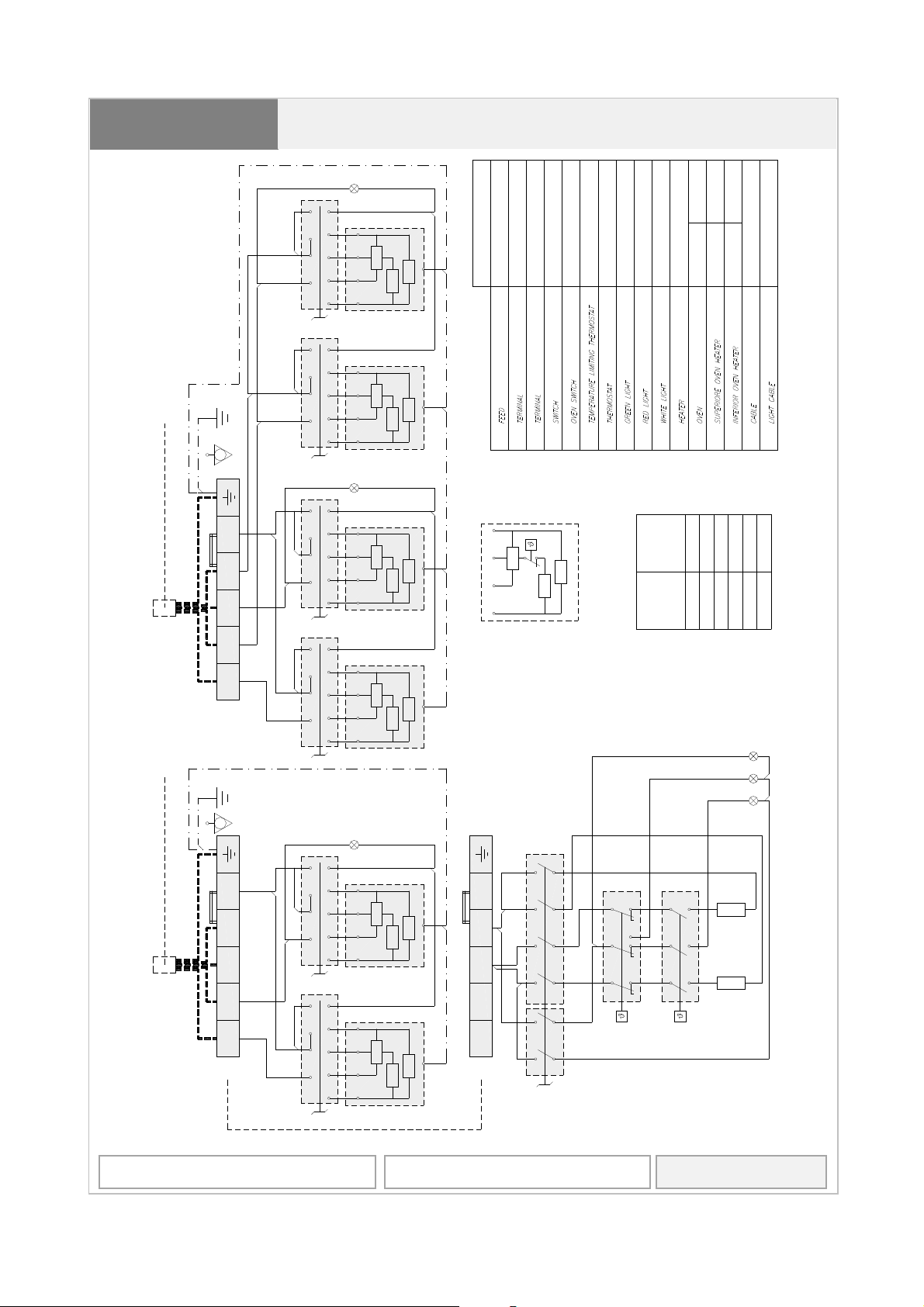

ANEXOS ................................................................................................................................................... I
Bartscher GmbH
Franz-Kleine-Straße 28
33154 Salzkotten Tel.: +49 (0) 5258 971-0
Alemania Fax: +49 (0) 5258 971-120
ES
1
ESPAÑOL
2. ÍNDICE
ES
C
Conexión a la corriente 11
Consejos generales 4
D
Descripción de la operación 6
Descripción del aparato 4
Desembalado 10
E
ELIMINACIÓN DEL APARATO 14
Embalado 10
Encendido y apagado de la placa de cocción 6
Encendido y apagado del horno 7
H
Horno - termostato de seguridad 5
I
Indicaciones de uso del aparato 7
Inspección 14
Instalación 10
Instrucciones de limpieza 8
Instrucciones de uso normal del aparato 7
L
Limpieza de la placa de cocción 8
Limpieza del horno 9
M
Mantenimiento 8
Mantenimiento correcto 8
Montaje del aparato en serie 11
P
Pausa prolongada en el uso del aparato 7
Placa de identificación 5
Placas de cocción - termostato de seguridad 5
PROBLEMAS DE FUNCIONAMIENTO 9
S
SEGURIDAD 3
Seguridades 5
Sustitución de subconjuntos 5
2
3. SEGURIDAD
Antes de usar el aparato lea
detenidamente estas instrucciones y
advertencias contenidas en este manual.
El manual contiene información básica sobre el
uso seguro y mantenimiento del aparato. Guarde
el manual para futuras consultas.
La instalación eléctrica se realizó de
acuerdo con las normas CEI EN 60335-1 y
60335-2-36.
A fin de prevenir cualquier
riesgo, el cable de conexión puede ser
sustituido solo por el fabricante o
especialista.
Durante el diseño y la fabricación, el fabricante
hizo todo lo posible a fin de evitar riesgos para la
seguridad y salud de las personas que operen el
aparato.
Lea detenidamente las instrucciones contenidas
en este manual y las indicaciones colocadas en el
aparato. En particular, es recomendable respetar
todas las instrucciones de seguridad.
No intervenga ni retire dispositivos de seguridad
instalados. La inobservancia de estas
instrucciones podrá dar lugar a riesgos para la
seguridad y salud de las personas.
Es recomendable realizar varias pruebas a fin de
conocer la disposición y las principales funciones
de los elementos de operación, especialmente
aquellos que sirven para conectar y desconectar
el aparato.
El aparato puede usarse solo para los fines
previstos, cualquier otro uso del mismo se
considera uso disconforme.
El fabricante no asume responsabilidad de daños
materiales o corporales surgidos a consecuencia
del uso incorrecto o erróneo del aparato.
Cualquier trabajo relacionado con el
mantenimiento que requiera cualificaciones
técnicas determinadas o capacidades especiales
podrá ser llevado a cabo solo por el personal
cualificado.
ESPAÑOL
A fin de garantizar la higiene y proteger los
alimentos contra la contaminación, todos los
elementos que están en contacto directo o
indirecto con los mismos y todas las áreas
colindantes deben limpiarse con esmero.
Para ello, se deben usar solo agentes de limpieza
previstos para el contacto con los alimentos; evite
el uso de agentes inflamables o nocivos para la
salud.
Siempre después de usar el aparato asegúrese
de que todos los quemadores y elementos de
control están apagados y los cables de
alimentación desconectados.
Si el aparato no se usa por más tiempo, deben
desconectarse no solo los cables de alimentación,
sino también limpiarse todas las partes internas y
externas del aparato.
Para efectuar una conexión
directa a la red instale un interruptor de
seguridad en que la abertura de
contactos sea tan grande que la
desconexión se producirá en
condiciones de categoría de
sobretensión III, lo que concuerda con
los principios de instalación.
El aparato durante su instalación,
colocación, fijación y conexión a la corriente
requiere la aplicación de unas medidas de
seguridad (Capítulo 8 “INSTALACIÓN”).
No limpie el aparato con el chorro
de agua.
ES
3
ES
ID 01
ESPAÑOL
4. CONSEJOS Y ADVERTENCIAS GENERALES
4.1. Consejos generales
Este manual de instrucciones fue elaborada por el
fabricante a fin de proporcionar información
necesaria para el trabajo con el aparato al
personal autorizado.
Es recomendable que tal personal lea
detenidamente su contenido y lo aplique en su
trabajo.
La lectura de información contenida en este
documento permitirá evitar riesgos para la
seguridad y salud de las personas.
Guarde este manual durante toda la vida útil del
aparato, en un lugar conocido y de fácil acceso,
para que en cualquier momento se pueda
consultarlo.
4.2. Descripción del aparato
La cocina eléctrica con horno, adelante el
aparato, se diseñó y fabricó para la preparación
alimentos en el sector gastronómico.
1) Placa de servicio;
2) Horno eléctrico (fijo);
3) Pies de nivelación ajustables;
4) Cable de alimentación;
5) Placa de cocción;
6) Campana de extracción de humos del
horno;
7) Perilla de temperatura: ajusta la potencia
de la placa de cocción eléctrica.
8) Perilla de termostato del horno: ajusta la
temperatura del horno eléctrico.
9) Selector del horno: conecta o desconecta
las mangueras de calefacción del horno.
10) Termostato-alumbrado: indica la
activación de los termostatos de
seguridad.
11) Alimentación del alumbrado: indica la
activación de la alimentación eléctrica.
12) Testigo de temperatura: indica la
calefacción del horno.
A fin de sobresaltar la información importante en el
texto o prestar atención a los datos relevantes se
usaron símbolos especiales descritos a
continuación: rsicht is
Advertencia
Indica instrucciones de seguridad
importantes. A fin de evitar riesgos para
la seguridad y salud de las personas y
no causar daños adopte procedimientos
adecuados.
Atención
Indica la información técnica especia-
mente importante que no se podrá despreciar.
6
7
4
3
5
12/11
1
8
9
8 9
2
4
2
5
4.3. Placa de identificación
La placa de identificación mostrada está fijada
directamente en el aparato. En la placa se dan
todas las indicaciones e información necesaria
para el uso seguro del aparato.
1) EAN- Número
2) Código / Número del modelo
3) Consumo de energía: Potencia nominal /
Frecuencia de la tensión de alimentación /
Tensión de alimentación
4) Fecha de fabricación
5) Número de serie
6) Símbolo WEEE
2
3
4
4.4. Sustitución de subconjuntos (técnico de servicio)
ESPAÑOL
1
6
7
ES
Antes de proceder a la
sustitución de un subconjunto, active
todos los dispositivos de seguridad
existentes en el aparato.
En particular, desconecte la
alimentación de energía eléctrica con el
interruptor de potenciales. Si resulta
necesario, sustituya los conjuntos gastados
por piezas de recambio originales.
4.5. Seguridades
El aparato dispone de los sistemas de seguridad
siguientes:
1. Placas de cocción - termostato de
seguridad: Es un dispositivo que se
encuentra dentro de cada una de las placas
de cocción y reduce la potencia en caso de
sobrecalentamiento. Al eliminar el motivo y
reducir, la temperatura el trabajo reanudará
automáticamente.
2. Horno - termostato de seguridad: Corta la
alimentación de energía eléctrica en caso de
sobrecalentamiento.
La activación del termostato de seguridad del horno
se indica por medio de un testigo correspondiente.
En la figura se muestra la posición (2) de los
termostatos de seguridad del horno.
No asumimos responsabilidad de
daños de personas o subconjuntos
producidos por haber empleado piezas de
recambio no originales e intervenido en el
aparato sin autorización del fabricante. Tales
circunstancias podrían cambiar requisitos de
seguridad.
Cada día compruebe si los
dispositivos de seguridad están
debidamente instalados y fiables.
5
ES
del horno
de los paneles
frontales
traseros
del horno
ESPAÑOL
5. OPERACIÓN Y FUNCIONAMIENTO

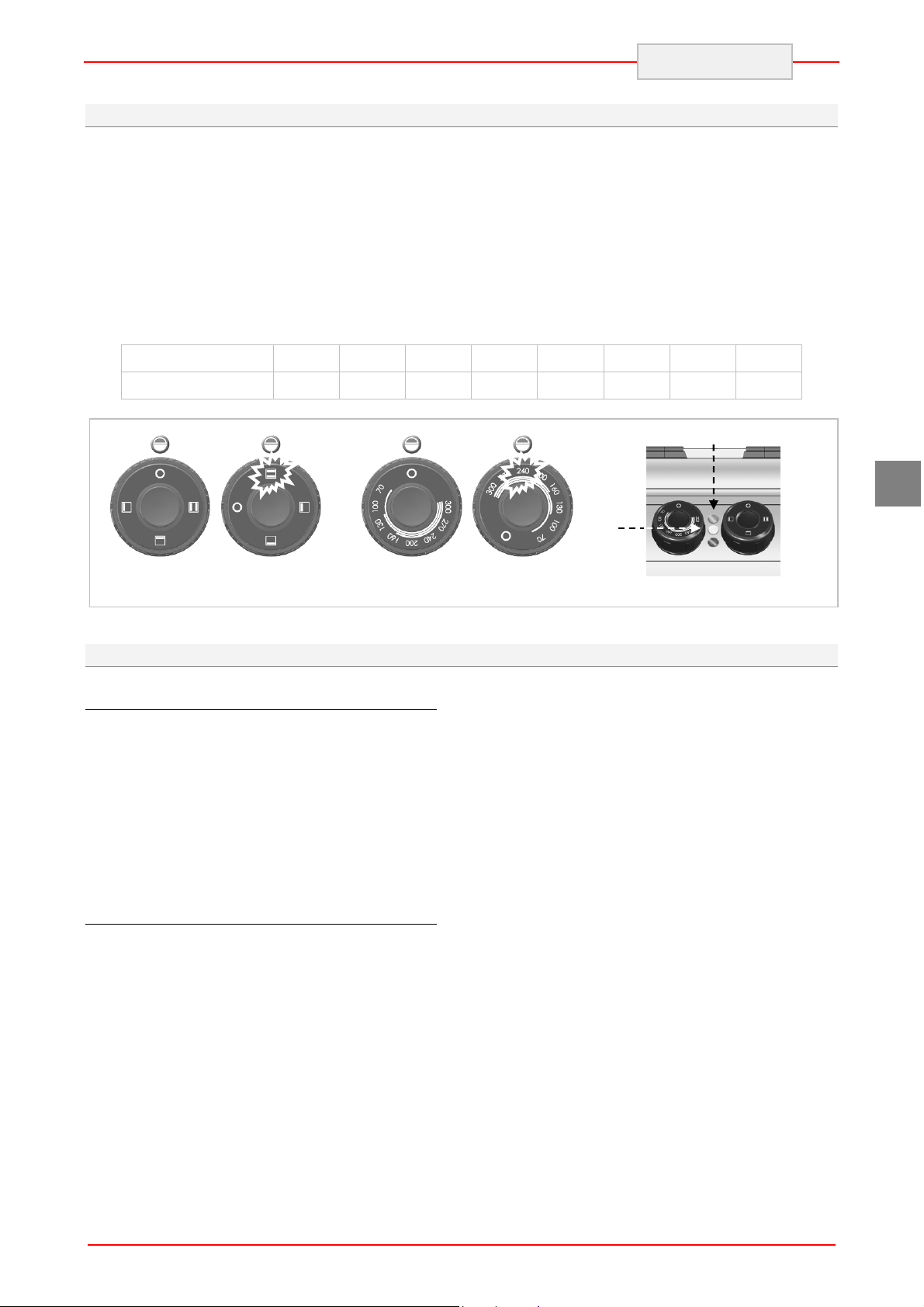

5.1. Descripción de la operación.
Los elementos de control de las funciones más
importantes están situados en el panel de
operación del aparato.
A) Perilla de temperatura: ajusta la
potencia de las placas de cocción
eléctricas;
B) Perilla del termostato del horno: ajusta
la temperatura del horno eléctrico.
Ubicación
Ubicación
de los paneles
Ubicación
del horno
Ubicación
C) Selector del horno: activa la manguera
de calefacción superior, inferior o ambas.
D) Testigo verde: indica la alimentación de
energía eléctrica.
E) Testigo blanco: indica el calentamiento
del horno.
F) Testigo rojo: indica la activación de los
termostatos de seguridad.
de la luz
Perilla de temperatura
del horno
D
A
Potencia
Placas de cocción
Temperatura
del horno
B
Posición de las mangueras de
calefacción del horno
C
5.2. Encendido y apagado de la placa de cocción
Al encender por primera vez deje las placas de
cocción que se calientes sin ollas.
A) Active el interruptor automático para
conectar la alimentación de energía
eléctrica.
B) Gire la perilla de temperatura a 1 para
encender la placa de cocción con la
menor potencia. Se encenderá el piloto
verde de conexión a la red (V).
C) Para apagar gire la perilla de temperatura
a la derecha a la pos. 0.
D) Luego gire la perilla de temperatura a la
E) Ajuste la perilla de temperatura a 0 para
F) Active el interruptor automático, si
E
Horno-
selector
F
posición requerida. La posición 6
corresponde con la mayor potencia.
apagar la placa de cocción. Se apaga el
testigo verde (V).
necesario, para interrumpir la
alimentación.
Pos. 0
Pos. 1
V
Pos. 6
6
W
ESPAÑOL
5.3. Encendido y apagado del horno
A) Active el interruptor automático para
conectar la alimentación de energía
eléctrica.
B) Gire el selector A para activar las
mangueras de calefacción del horno. Se
encenderá el piloto verde de conexión a
la red (L).
C) Gire la perilla del termostato del horno y
ajústelo a la temperatura entre 70 °C y
300 °C. Con las mangueras encendidas el
Temperatura °C 70 100 130 160 200 240 270 300
Tiempo en minutos 1’ 30” 3’ 4’ 30’ 6’ 8’ 11’ 14’ 17’
testigo blanco está activado (W). Cuando
el horno alcanza la temperatura ajustada,
el testigo blanco se apaga.
D) Gire el selector (A) para encender o
apagar la manguera de calefacción
superior, inferior o ambas.
E) Para apagar el horno, gire el selector (A)
a 0. Luego gire la perilla del termostato
(B) a 0.
A
Pos. 0
5.4. Indicaciones de uso del aparato
Pausa prolongada en el uso del aparato
Si el aparato no se usa por un tiempo prolongado,
siga las siguientes instrucciones:
1. Active el interruptor automático para
desconectar la energía eléctrica.
2. Limpie bien el aparato y el área alrededor.
3. Aplique una capa de aceite de vaselina en las
superficies de acero inoxidable.
4. Realice todos los trabajos de mantenimiento.
Instrucciones de uso normal del aparato
A fin de garantizar el uso correcto del aparato
siga las siguientes instrucciones:
Use solo accesorios recomendados por el
fabricante.
Use las placas de cocción solo para calentar
las ollas, no caliente los alimentos
directamente en la placa de cocción.
Pos. 1
Pos. 0
B
Pos. 1
Para ahorrar la energía use ollas con fondo
adecuado, de diámetro mayor al diámetro de
la placa de cocción.
Verifique si las bandejas del horno están bien
colocadas.
Caliente el horno antes de usar.
No use el horno con la puerta
parcialmente abierta.
Para dorar el alimento, colóquelo
en la parrilla superior y encienda la
manguera de cocción superior.
Mantenga limpios el aparato y la zona
alrededor.
Para limpiar use solo detergentes destinados
al uso en el sector de alimentos.
L
ES
7
ES
ESPAÑOL
6. LIMPIEZA Y MANTENIMIENTO
6.1. Instrucciones de limpieza y mantenimiento
En particular, desconecte la alimentación
Antes de proceder a los trabajos
de mantenimiento active todos los
dispositi-vos de seguridad existentes
en el aparato.
6.2. Mantenimiento correcto
El mantenimiento adecuado incluye la limpieza
diaria de todas las partes que están en contacto
con los alimentos y el mantenimiento sistemático
de los conductos de evacuación.
El mantenimiento adecuado permite obtener el
mejor rendimiento, la vida útil más larga del
aparato y el funcionamiento correcto de los
dispositivos de seguridad.
Nunca dirija el chorro de agua ni la lavadora de
alta presión hacia el aparato.
Para limpiar las superficies de acero inoxidable no
use lana de hierro ni cepillo de hierro, dado que
podrán dejar partículas de hierro en la superficie
del aparato que, debido a la oxidación, podrán
causar la formación de herrumbre.
Para remover restos secos use raspador de
madera o de plástico o esponja blanda de
limpieza.
En caso de pausa prolongada en el uso del
aparato, aplique vaselina en todas las partes de
acero inoxidable y ventile el local con regularidad.
6.3. Limpieza de la placa de cocción
Siga el procedimiento descrito a continuación:
Apague las placas de cocción y déjelo para
que se enfríe.
Active el interruptor automático para
desconectar la alimentación de energía
eléctrica.
Limpie bien las placas de cocción con una
esponja y detergente neutro.
Limpie la superficie con el agua limpia hervida
y séquela.
No dirija el chorro de agua
directo en la placa de cocción, sobre
todo si la placa está todavía caliente.
eléctrica con el interruptor automático.
contengan sustancias peligrosas o
nocivas para la salud (disolventes,
gasolina, etc.).
Al final de la jornada de trabajo efectúe la
limpieza de:
placas de cocción y horno (si lo hay)
aparato
Con regularidad encomienda la ejecución de los
siguientes trabajos de mantenimiento a los
empleados especializados:
control de funcionamiento de la instalación
control de funcionamiento de los termostatos
en la placa de cocción.
que puedan arañar la superficie.
Si resulta necesario, aplique una cantidad
No use agentes de limpieza que
eléctrica;
de seguridad.
No vierta el agua directamente
No use detergentes abrasivos
adecuada del aceite en la superficie de la
placa de cocción.
8
B
A
ID 03
6.4. Limpieza del horno
Cuando el horno está frío se pueden retirar el
fondo y las guías. Una vez limpiado, encienda el
horno sin carga a fin de evitar la corrosión.
Siga el procedimiento descrito a continuación:
Retire el fondo (A) y la parrilla (B) del horno,
límpielos bien.
Limpie el interior del horno removiendo
eventuales manchas quemadas que puedan
afectar al funcionamiento correcto.
Seque la superficie e vuelva a instalar los
elementos del horno.
ESPAÑOL
7. PROBLEMAS DE FUNCIONAMIENTO
La información siguiente sirve para identificar y
eliminar eventuales problemas en el
funcionamiento que podrán surgir durante el uso
del aparato.
Problema Causa Solución
La conexión eléctrica no está
correcta.
Las placas de cocción no se
calientan.
Las placas de cocción
permanecen calientes.
Activación del limitador de
temperatura.
Selector averiado.
Problemas en el
funcionamiento de la placa
Algunas de estas averías podrán eliminarse por
su propia cuenta, en los demás se requieren
conocimientos específicos. Tales problemas
podrán ser eliminados únicamente por empleados
cualificados.
Verifique la conexión del cable de
red.
Póngase en contacto
con el servicio.
Espere hasta que el termostato
dentro de las placas de cocción
reanude el trabajo normal.
Sustituya la parte.
contacto con el servicio.
Si el problema persiste,
póngase en contacto con el
servicio.
Póngase en
ES
Las mangueras de calefacción
del horno no funcionan.
El horno no alcanza la
temperatura ajustada.
La conexión eléctrica no está
correcta.
Activación del limitador de
temperatura.
Selector averiado.
Termostato averiado.
9
Verifique la conexión del cable de
red.
Póngase en contacto
con el servicio.
Espere hasta que el horno se enfríe.
Luego ponga el termostato a cero
(ver capítulo especial).
Sustituya la parte.
contacto con el servicio.
Sustituya la parte.
contacto con el servicio.
Póngase en
Póngase en
ES
AQUÍ
CUIDADO
PROTEGER
ESPAÑOL
8. INSTALACIÓN
8.1. Embalado y desembalado
Durante la descarga e instalación del aparato siga
las instrucciones del fabricante proporcionadas
directamente en el envase y en este manual.
Durante el izado y transporte del producto plantee
el uso de una carretilla elevadora o plataforma
elevadora prestando atención a la distribución
uniforme de la carga a fin de prevenir el riesgo de
vuelco del envase (¡evite inclinaciones
excesivas!).
Durante el uso del equipo de
elevación preste atención a los cables
de alimentación y posición de las
patas.
El envase consta de cartón y paleta de madera.
En el envase de cartón está impresa una serie de
símbolos que, de acuerdo con las normas
internacionales, informan sobre la legislación a
cumplir durante la carga y descarga, transporte y
almacenamiento del producto.
Durante la recepción compruebe si el envase está
completo y no sufrió daños durante el transporte.
Eventuales daños deben notificarse
inmediatamente al transportista.
Desembale el aparato lo más pronto posible para
comprobar si no está dañado.
No corte el envase de cartón con una herramienta
aguda. Tal operación podrá causar daños de la
chapa de acero.
Retire el envase de cartón hacia arriba.
Una vez desembalado el aparato compruebe si el
equipamiento del mismo concuerda con el pedido.
En caso de disconformidades informe
inmediatamente al vendedor.
¡Manténgase el material de
envasado (bolsas de nilón, poliestireno
extruido, clipes, etc.) fuera del alcance
de los niños!
Retire la película protectora de PCV de las
superficies externas e internas. Si es necesario,
no use herramientas metálicas para ello.
ARRIBA
VIDRIO
CONTRA LA
HUMEDAD
8.2. Instalación (técnico de servicio)
Todas las etapas de las instalación deben estar
bien pensadas.
El emplazamiento debe contar con todas las
conexiones de alimentación y desagües para
residuos de producción. Asimismo, el lugar de
instalación deberá estar bien iluminado y cumplir
todas las normas de higiene y sanitarias, de
acuerdo con la legislación en vigor.
Instale el aparato a una distancia mínima de
10 cm desde la pared.
Los aparatos con el horno incorporado
debe instalarse a una distancia de 50 cm de la
pared.
Coloque el aparato en posición vertical ajustando
las patas.
50
10 cm
10
A
B
C
C
A
ESPAÑOL
Si se piensa instalar el aparato
cerca de paredes, tabiques, armarios
de cocina, elementos ornamentales,
etc., éstos deben estar hechos de
materiales no inflamables, en otro
caso, deben estar revestidos con
materiales no inflamables.
8.3. Montaje del aparato en serie
A fin de instalar el aparato en serie (uno al lado
del otro), siga los siguientes pasos:
1. Desmonte el panel de control y retire el
bastidor de hierro fundido de la chimenea,
si resulta necesario.
2. En los lados colindantes use la cinta
sellante (A).
A fin de garantizar el funciona-
miento correcto del aparato, el mismo
deberá usarse e instalarse solo en un
local debidamente ventilado.
3. Acerque los aparatos entre sí y colóquelos en
posición horizontal (ajustando las patas).
4. Una los aparatos mediante los elementos de
acoplamiento.
ES
8.4. Conexión a la corriente (técnico de servicio)
El aparato puede ser conectado a la corriente
únicamente por el personal autorizado y
cualificado respetando las normas en vigor y
material adecuado y conforme a la legislación.
Los aparatos, en función del modelo, pueden
trabajar con las siguientes redes:
380-415 V 3N~ 50-60 Hz
Durante la instalación preste atención a los datos
en la placa de identificación y las tablas de
aparatos.
a la red instale un dispositivo que
garantice la desconexión de la red, en
que la abertura de contactos sea tan
grande que la desconexión se producirá
en condiciones de categoría de
sobretensión III, lo que concuerda con los
principios de instalación.
Para efectuar una conexión correcta del aparato,
siga las indicaciones que se detallan a
continuación.
Para efectuar una conexión directa
11
D
C
B
A
B
C
A
Versión sin horno
Retire la cubierta de la regleta de
terminales (A).
ESPAÑOL
Apriete la extremidad del cable (C).
Vuelva a instalar la cubierta de la regleta de
terminales.
ES
Conecte el interruptor a la regleta de
terminales (B) del aparato, tal como se
muestra en la figura o en el esquema eléctrico
(ver anexo). Use el cable de tipo H07RN-F o
mejor.
Versión con horno
Retire la cubierta de la regleta de
terminales (A) (B).
Conecte el interruptor a la regleta de
terminales (C) del aparato, tal como se
muestra en la figura o en el esquema eléctrico
(ver anexos). Use el cable de tipo H07RN-F o
mejor.
Apriete la extremidad del cable (D).
Vuelva a instalar la cubierta de la regleta de
terminales.
12
M
Äquipotentialklemme
El aparato dispone de un terminal equipotencial
(M). En función del terminal empleado, se
proporciona un adhesivo correspondiente: .
.
ESPAÑOL
Símbolos
El símbolo siguiente “Advertencia, tensión
eléctrica” indica que debajo de la tapa hay
elementos bajo tensión.
ES
13
ES
ESPAÑOL
8.5. Inspección (técnico de servicio)
Antes de arrancar el aparato inspeccione la
instalación a fin de evaluar las condiciones de uso
de cada uno de los subconjuntos y eliminar
eventuales errores.
Es recomendable llevar a cabo los siguientes
controles:
1. Compruebe si la tensión de alimentación
coincide con la tensión del aparato.
2. Active el interruptor automático a fin de
comprobar la conexión eléctrica.
Compruebe que todos los dispositivos de
seguridad funcionan correctamente.
9. ELIMINACIÓN DEL APARATO
El aparato está marcado de acuerdo
con la Directiva europea 2002/96/CE,
WASTE ELECTRICAL AND ELECTRONIC
EQUIPMENT (WEEE).
Al eliminar el producto de
acuerdo con la misma, el usuario
contribuye a la prevención de efectos
negativos para el medio ambiente y la
salud.
El símbolo en el producto o en la
documentación adjunta indica que el producto no
podrá tratarse como residuos comunales y deberá
entregarse a un punto de recogida autorizado de
aparatos eléctrico y electrónicos para su reciclaje.
Bartscher GmbH
Franz-Kleine-Straße 28
33154 Salzkotten Tel.: +49 (0) 5258 971-0
Alemania Fax: +49 (0) 5258 971-120
Respete las normas locales de eliminación de
residuos.
Más información sobre procedimientos,
reutilización y reciclaje del producto está
disponible en respectivas agencias, unidad de
eliminación de residuos o vendedor del producto.
14
ANLAGEN
ATTACHMENTS
ANNEXES
ALLEGATI
ANEXOS
ANEXOS
BIJLAGEN
ZAŁĄCZNIKI
Modell
Model
Modèle
Modello
Modelo
Modelo
Model
Model
Kochplatte Backofen Leistung Daten zu Elektrik Gewicht
Hob Oven Power Electrical connection Weight
Plaque de cuisson Four Puissance
Raccordement électrique Poids
Piastra scaldante Forno Potenza Dati relativi all’impianto elettrico Peso
Placa de cocción Horno Potencia Datos de instalación eléctrica Peso
Placa de cozedura Forno Potência Dados para a instalação elétrica Peso
Verwarmingsplaat Oven Vermogen Gegevens van de elektrische installatie Gewicht
Płyta grzewcza Piekarnik
4 kW /
300 x 300 mm
5,6 kW kW V Hz
Moc Dane dot. instalacji elektrycznej Ciężar
Supply
cable
kg
PE092M01
PEE92M01
PEE93M01
4 - 16 380-415V 3N~ 50-60 5x6 mm² 84,2
4 1 21,6 380-415V 3N~ 50-60 5x6 mm² 125,2
6 1 29,6 380-415V 3N~ 50-60 5x6 mm² 172,6
ANSCHLUSSSCHEMA
PE092M01
- CONNECTION CARD - FICHE DES RACCORDEMENTS SCHEDA ALLACCIAMENTI - FICHA DE ENLACES - ESQUEMA DAS CONEXÕES PLAN AANSLUITINGEN - SCHEMAT PODŁĄCZENIA
300x300
4000 watt
Elektroanschluss
Electric Connection
Branchement Electrique
Allacciamento Elettrico
Conexiòn elètrica
Ligação Elétrica
Elektrische aansluiting
Przyłącze elektryczne
16 kW
ANSCHLUSSSCHEMA
PEE92M01
- CONNECTION CARD - FICHE DES RACCORDEMENTS SCHEDA ALLACCIAMENTI - FICHA DE ENLACES - ESQUEMA DAS CONEXÕES PLAN AANSLUITINGEN - SCHEMAT PODŁĄCZENIA
300x300
4000 watt
Elektroanschluss
Electric Connection
Branchement Electrique
Allacciamento Elettrico
Conexiòn elètrica
Ligação Elétrica
Elektrische aansluiting
Przyłącze elektryczne
21,6 kW
ANSCHLUSSSCHEMA
PEE93M01
- CONNECTION CARD - FICHE DES RACCORDEMENTS SCHEDA ALLACCIAMENTI - FICHA DE ENLACES - ESQUEMA DAS CONEXÕES PLAN AANSLUITINGEN - SCHEMAT PODŁĄCZENIA
300x300
4000 watt
Elektroanschluss
Electric Connection
Branchement Electrique
Allacciamento Elettrico
Conexiòn elètrica
Ligação Elétrica
Elektrische aansluiting
Przyłącze elektryczne
29,6 kW
PE092xx0
SCHALTPLAN - ELECTRIC DIAGRAM – SCHÉMA ÈLECTRIQUE - SCHEMA
ELETTRICO - ESQUEMA ELÉCTRICO - ELEKTRISCH SCHEMA - SCHEMAT IDEOWY
900
43.27232.801
380-415V 3N~ 50/60Hz
FV122 6 POLI - 40 A - 450 V
B1,B2,B3,B4 = COMMUTATORE
ALIMENTAZIONE
M=MORSETTIERA
LV
230V 17.4A
CAVO H05SJ-K
CAVO H05SJ-K
Section 2.5 mm²
300x300 4000 watt
(T120) Silicon Leads
7 POS 32A 250V T150
SIGNAL LUX Mod 21.3 230V
LV = LAMPADA VERDE
R1,R2,R3,R4,R5,R6 = RESISTENZE
Section 0.75 mm²
CABLAGGIO
CABLAGGIO LAMPADE
3 1 2 5
P2 P1 P4
4
B4
2
1
PE
3 1 2 5
P2 P1 P4
4
R3 R4
ANT POST
6
3
4
5
B3
LV
watt
watt
watt
watt
watt
N
3 1 2 5
PE94 : 5G x 6 mm² In=34.8 A
P2 P1 P4
4
PE
4302600
11.33454.246
300 x 300
1000415005250064000
1
watt
3
Position
B2
380-415V 3N~ 50/60Hz
L1 L2 L3 N
M
P3 P3 P3 P3
3 1 2 5
P2 P1 P4
4
4 3 1 2 4 3 1 2 4 3 1 2 4 3 1 2
R1 R2
ANT POST
N31500watt
N11500watt
4 3 1 2
900
N21000watt
4000 watt
HOTPLATE 300x300
B1
60852 Rev. 05 380-415V 3N~ 50/60Hz
PEE92xx0
SCHALTPLAN - ELECTRIC DIAGRAM – SCHÉMA ÈLECTRIQUE - SCHEMA
ELETTRICO - ESQUEMA ELÉCTRICO - ELEKTRISCH SCHEMA - SCHEMAT IDEOWY
900
43.27232.801
7 POS 32A 250V
EGO 55.34052.811
EGO 55.32574.110
380-415V 3N~ 50/60Hz
ALIMENTAZIONE
0,1,2,3 POS 16A 250V T150
49.44215.700+49.21015.705
FV122 6 POLI - 40 A - 450 V
B1,B2,B3,B4 = COMMUTATORE
BF = COMMUTATORE FORNO
M=MORSETTIERA
LV
(T120) Silicon Leads
T=360°C -25K 20(4)A 400V
SIGNAL LUX Mod 21.3 230V
16A 250V T150 [60°C - 295°C]
LV = LAMPADA VERDE
S1 = LIMITATORE DI TEMPERATURA
T1 = TERMOSTATO
230V 17.4A
CAVO H05SJ-K
CAVO H05SJ-K
Section 2.5 mm²
300x300 4000 watt
(T120) Silicon Leads
(T120) Silicon Leads
SIGNAL LUX Mod 21.3 230V
LR = LAMPADA ROSSA
3300 watt 230 V 14.5 A
SIGNAL LUX Mod 21.3 230V
R1,R2,R3,R4,R5,R6 = RESISTENZE
LB = LAMPADA BIANCA
RF1 = RESISTENZE FORNO SUP.
Section 0.75 mm²
2300 watt 220 V 10.5 A
CABLAGGIO
CABLAGGIO LAMPADE
RF2 = RESISTENZE FORNO INF.
P1 P4
3 1 2 5
P2
4
B4
N31500watt
4 3 1 2
PE
380-415V 3N~ 50/60Hz
3 1 2 5
P2 P1 P4
4
R3 R4
ANT POST
900
N21000watt
N11500watt
4000 watt
HOTPLATE 300x300
watt
watt
watt
watt
watt
PE
4302600
11.33454.246
300 x 300
1
watt
1000415005250064000
3
Position
LR LVLB
B3
LV
N
P1 P4
N
PE94+FE : 5Gx6 mm² In=34.8 A
L1 L2 L3
M
3 1 2 5
P2
4
POST
B2
P3 P3 P3 P3
L1 L2 L3 N N
3 1 2 5
P2 P1 P4
4
4 3 1 2 4 3 1 23 1 2 4 3 1 2 4
R1 R2
M
ANT
4
122232
321
P2 P3 P4
P1
1L
P2P1
112131
12321121
24
22
31
S1
T1
BF
SUP
RF1
INF
RF2
B1
60853 Rev. 08 380-415V 3N~ 50/60Hz
PEE93Mx0
PE
SCHALTPLAN - ELECTRIC DIAGRAM – SCHÉMA ÈLECTRIQUE - SCHEMA
ELETTRICO - ESQUEMA ELÉCTRICO - ELEKTRISCH SCHEMA - SCHEMAT IDEOWY
LV
230V 8+8 A
230V 8+8 A
1800 watt (2x)
1800 watt (2x)
900
3 1 2 54
P2 P1 P4
3 1 2 54
P2 P1 P4
ANT POST
B5 B6B1 B2
LV
3 1 2 54
P2 P1 P4
380-415V 3N~ 50/60Hz
ALIMENTAZIONE
4 3 1 2
43.27232.801
FV122 6 POLI - 40 A - 450 V
FV122 6 POLI - 40 A - 450 V
B1,B2,B3,B4,B5,B6 = COMMUTATORE
M2=MORSETTIERA DX (2P+FE)
M1=MORSETTIERA SX (4P)
N31500watt
N11500watt
EGO 55.34052.811
EGO 55.32574.110
7 POS 32A 250V T150
T=360°C -25K 20(4)A 400V
0,1,2,3 POS 16A 250V T150
S1 = LIMITATORE DI TEMPERATURA
BF = COMMUTATORE FORNO 49.44215.700+49.21015.705
900
N21000watt
(T120) Silicon Leads
(T120) Silicon Leads
(T120) Silicon Leads
SIGNAL LUX Mod 21.3 230V
SIGNAL LUX Mod 21.3 230V
16A 250V T150 [60°C - 295°C]
LR = LAMPADA ROSSA
LV = LAMPADA VERDE
T1 = TERMOSTATO
300 x 300
4000 watt
HOTPLATE 300x300
Position
2/1 3/1
SIGNAL LUX Mod 21.3 230V
300x300 4000 watt 230V 17.4A
R1,R2,R3,R4,R5,R6 = RESISTENZE
LB = LAMPADA BIANCA
FORNO
watt
PE
4302600
11.33454.246
1
230V 14.5 A
3300 watt (1x)
2300 watt (1x)
RF1 = RESISTENZA SUPERIORE FORNO
RF2 = RESISTENZA INFERIORE FORNO
watt
watt
1000415005250064000
3
CAVO H05SJ-K
CAVO H05SJ-K
Section 1.5 mm²
Section 0.75 mm²
230V 10.5 A
CABLAGGIO
CABLAGGIO LAMPADE
watt
watt
watt
L1 L2 L3 N N
M1
380-415V 3N~ 50/60Hz 380-415V 3N~ 50/60Hz
PE
PE96+FE 3/1 : 5Gx4 mm² In=31.3 A PE96+FE 3/1 : 5Gx6 mm² In=34.8 A
PE96+FE 2/1 : 5Gx4 mm² In=24.3 A PE96+FE 2/1 : 5Gx6 mm² In=34.8 A
L1 L2 L3 N N
M2
3 1 2 54
P2 P1 P4
R1 R2 R5 R6
ANT POST
LVLB
LR
LV
4
122232
3 1 2 5
P2 P1 P4
4
B4
P3 P3 P3P3P3P3
321
P2 P3 P4
P1
1L
P2P1
L1 L2 L3 N N
3 1 2 5
P2 P1 P4
4
4 3 1 2 4 3 1 2 4 3 1 2 4 3 1 2 4 3 1 2 4 3 1 2
R3 R4
ANT POST
M2
BF
BF
112131
S1
1232
112131
24
22
T1
SUP
RF1
INF
RF2
B3
60853 Rev. 08 380-415V 3N~ 50/60Hz
NOTE
NOTE
DE
LAUT GESETZLICHER VORSCHRIFT STEHT DIESES HANDBUCH UNTER EIGENTUMSVORBEHALT UND DARF AUS DIESEM GRUND NICHT OHNE UNSERE GENEHMIGUNG
VERVIELFÄLTIGT UND/ODER IN JEGLICHER FORM AN DRITTE WEITERGEGEBEN WERDEN!
GB
IN COMPLIANCE WITH THE LAW IN FORCE,IT IS PROHIBITED TO REPRODUCE AND/OR
DISTRIBUTE THIS MANUAL IN ANY WAY WITHOUT THE AUTHORISATION OF THE PROPRIETOR!
FR
AUX TERMES DE LA LOI, LA PROPRIETE DE CETTE NOTICE EST RESERVEE. IL EST DONC
INTERDIT DE LA REPRODUIRE ET/OU DE LA DISTRIBUER SOUS QUELQUE FORME QUE CE SOIT
SANS NOTRE AUTORISATION!
IT
A TERMINI DI LEGGE È RISERVATA LA PROPRIETÀ DI QUESTO MANUALE CON DIVIETO DI
RIPRODURLO E/O DISTRIBUIRLO IN QUALSIASI FORMA SENZA NOSTRA AUTORIZZAZIONE!
ES
DE ACUERDO CON LOS TÉRMINOS DE LA LEY ESTÁ RESERVADA LA PROPIEDAD DE ESTE
MANUAL CON EXPRESA PROHIBICIÓN DE REPRODUCIRLO Y /O DISTRIBUIRLO EN CUALQUIER
FORMA SIN NUESTRA AUTORIZACIÓN!
PT
A PROPRIEDADE DESTE MANUAL É RESERVADA POR LEI, SENDO PROIBIDA A SUA
REPRODUÇÃO E/OU DISTRIBUIÇÃO EM QUALQUER FORMA SEM A NOSSA AUTORIZAÇÃO!
NL
DE FABRIKANT BEHOUDT ZICH HET RECHT VOOR OM DE KENMERKEN VAN DE
TOESTELLEN DIE IN DEZE PUBLICATIE WORDEN VOORGESTELD TE WIJZIGEN ZONDER
VOORAF TE VERWITTIGEN!
PL
ZGODNIE Z PRZEPISAMI PRAWNYMI NINIEJSZA INSTRUKCJA JEST NASZĄ WŁASNOŚCIĄ
I Z TEGO POWODU NIE MOŻE BYĆ BEZ NASZEJ ZGODY POWIELANA I / LUB PRZEKAZYWANA
W JAKEJKOLWIEK FORMIE OSOBOM TRZECIM!
Loading...
