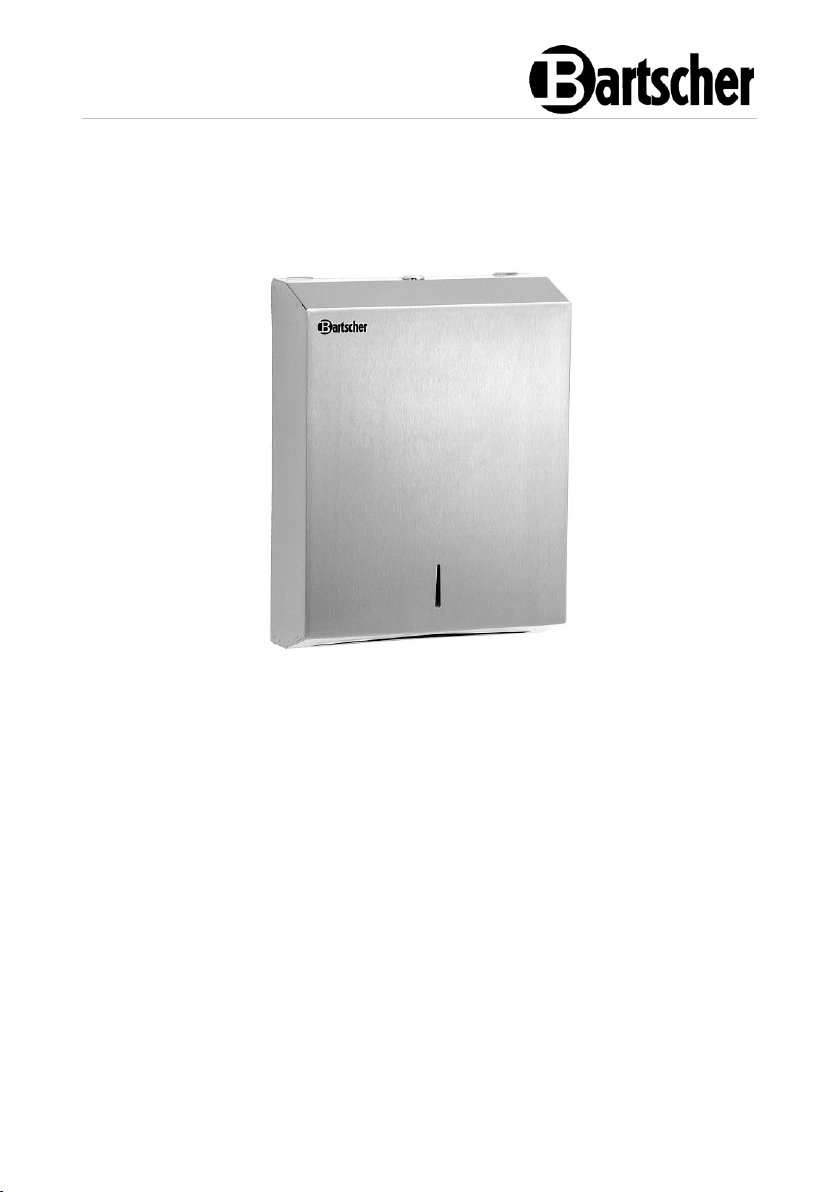

Bartscher Paper towel dispenser ILZF10 Operating instructions [hr]

ILZF10

850006

Bartscher GmbH
Franz-Kleine-Str. 28
D-33154 Salzkotten
Njemačka

tel. [phone]
fax.: [phone]
Servisna infolinija: [phone]
www.bartscher.com

Verzija: 2.0
Datum izdavanja: 2023-07-28

Originalne upute za uporabu

HR

HR

Naziv:

Dozator papirnatih ubrusa

Broj artikla

850006

Materijal:

četkasti krom-nikl čelik

Dimenzije (Š. x D. x V.) u mm:

285 x 100 x 370

Težina u kg:

1,9

Tehnički podaci

Pridržavamo pravo na uvođenje tehničkih izmjena!

Verzija / karakteristike

• Verzija: zidna montaža

• Mogućnost punjenja

• Kontrola razine napunjenosti: otvor

• Punjenje kroz prednji poklopac

• Odgovarajući za standardno posložene papirnate ubruse

• Papirni ubrusi se slažu na sljedeći način:
– tip V
– tip C
– tip Z

• Mogućnost zatvaranja

• U isporuci: pričvrsni materijal (pričvršćivanje na četiri mjesta)

• Van opsega isporuke: sadržaj

850006 3 / 6

HR

B

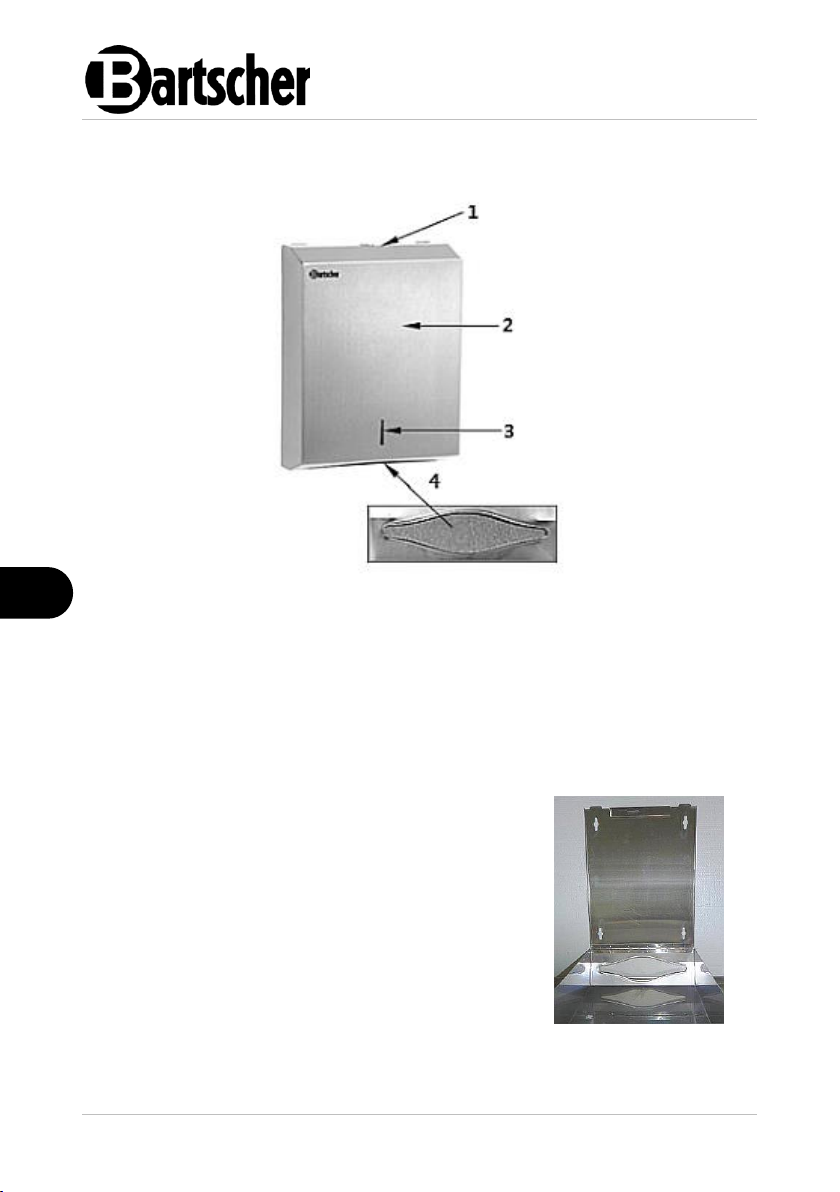

1. Brava

2. Prednji poklopac

3. Otvor za prikaz stanja napunjenosti

4. Otvor za uzimanje

2. Pomoću isporučenog ključa otvorite prednji
poklopac dozatora papirnatih ubrusa.

3. Ploču za pričvršćivanje upotrijebite kao šablonu i
na zidu na željenoj visini označite 4 mjesta za
otvore.

4. U zidu izbušite 4 otvora i stavite u njih isporučene
tiple.

5. Pomoću isporučenih vijaka dozator papirnatih
ručnika pričvrstite na zid.

Popis sklopova uređaja

Montaža

1. Dozator papirnatih ubrusa otpakirajte i odstranite cijeli pakirni materijal.

4 / 6 850006

HR

NAPOMENA!

Tijekom punjenja treba obratiti pozornost na smjer slaganja ubrusa.
Treba ih staviti u dozator na dolje prikazan način.

Tip C

Tip Z

Tip V

Odgovarajući papirnati ubrusi

850006 5 / 6

HR

1. Otvorite prednji poklopac.

2. U dozator stavite odgovarajuće papirnate
ubruse.

3. Zatvorite prednji poklopac.

4. Pomoću ključa zatvorite dozator papirnatih
ubrusa.

5. Po potrebi vadite papirnate ubruse iz donjeg
otvora za uzimanje.

Kroz otvor na prednjem poklopcu moguće je pratiti

razinu napunjenosti dozatora.

POZOR!

Nikada ne koristite agresivna niti abrazivna sredstva za čišćenje koja bi
mogla ogrebati površinu.

Punjenje/ uzimanje papirnatih ubrusa

Čišćenje

1. Dozator papirnatih ubrusa s unutarnje i vanjske strane prebrišite mekanom
vlažnom krpicom.

2. Na kraju oprane površine osušite mekanom krpicom.

6 / 6 850006
