Cocina a gas
Cocina a gas con horno
LPG4920...LPG6940...LPG694F...LPG694E...
LPG696F... LPG4820D... LPG6840D
1317433
1317463
ESPAÑOL: Manual de instalación, uso y mantenimiento
1315563
06/2016
Índice
1. INSTALACIÓN 5
1.1. Advertencias generales y de seguridad ������������������������������ 5
1.2. Colocación ������������������������������������������������������������������������� 9
1.3. Conexión eléctrica ������������������������������������������������������������10
1.4. Notas de seguridad de la instalación ���������������������������������11
1.5. Salida de humos ���������������������������������������������������������������12
1.6. Conexión el gas ����������������������������������������������������������������12
1.7. Conexión a un Gas Diferente ���������������������������������������������14
2. INSTRUCCIONES GENERALES DE USO 15
2.1. Puesta en funcionamiento ������������������������������������������������15
2.2. Conguración �������������������������������������������������������������������16
3. USO DEL HORNO ELÉCTRICO 17
3.1. Primer encendido del horno ����������������������������������������������17
3.2. Cocción �����������������������������������������������������������������������������17
3.3. Pomos de mando selector �������������������������������������������������18
3.4. Simbología pomo selector horno ���������������������������������������18
3.5. Termostato de seguridad ��������������������������������������������������18
3.6. Lámparas del piloto ����������������������������������������������������������19
4. USO DEL HORNO DE GAS 19
4.1. Primer encendido del horno ����������������������������������������������19
4.2. Termostato de Seguridad ��������������������������������������������������22
4.3. Sustitución de las toberas �������������������������������������������������22
5. MANTENIMIENTO Y LIMPIEZA 24
5.1. Limpieza interna �������������������������������������������������������������24
5.2. Sustitución lámpara horno ������������������������������������������������24
5.3. Kit puerta fría �������������������������������������������������������������������25
5.4. Limpieza de la puerta del horno ����������������������������������������25
5.5. Pomos ������������������������������������������������������������������������������25
5.6. Trabajos de reparación parte eléctrica ������������������������������25
6. PROBLEMAS Y SOLUCIONES 26
7. ELIMINACIÓN DEL APARATO 27
3
Estimado Cliente,
Le agradecemos por la preferencia que nos ha otorgado con la compra de nuestro
producto�
Este horno forma parte de una línea de aparatos eléctricos diseñados para la gastronomía�
Son hornos que de gran facilidad de uso, ergonomía y control de cocción en un diseño
agradable y moderno�
El forno tiene una garantía de 12 meses en caso de eventuales defectos de fabricación a
partir de la fecha que se indica en la factura de venta� La garantía cubre el funcionamiento
normal del horno y no incluye materiales de consumo (lámparas, guarniciones, etc�)
y averías a causa de erradas instalaciones, desgaste, mantenimiento, reparación,
descalcicación y limpieza, alteraciones y uso indebido.
4
1. INSTALACIÓN
1.1. Advertencias generales y de seguridad
• Lea atentamente el
presente manual antes
de instalar y de poner
en funcionamiento
los aparatos, dado
que el texto contiene
• Dado que el material
indicaciones importantes
concernientes a la
seguridad de instalación,
al uso y al mantenimiento
de los mismos�
• Conserve con cuidado y
en un lugar fácilmente
accesible este manual
• Antes de instalar el
para cualquier ulterior
consulta por parte de los
operadores�
• Adjunte siempre el
manual en caso de
transporte del aparato; si
• Una instalación o un
fuese necesario, pida una
nueva copia al distribuidor
autorizado o directamente
a la empresa fabricante�
• Nada más retirar el
embalaje verique que el
• La instalación, el
aparato está íntegro y no
presenta daños debido al
transporte� No instale ni
ponga en funcionamiento
bajo ningún concepto
un aparato dañado; en
caso de duda contacte de
inmediato la asistencia
técnica o su distribuidor
de conanza.
de embalaje es
potencialmente peligroso,
debe ser mantenido fuera
del alcance de los niños o
animales y correctamente
eliminado de acuerdo con
las normas locales�
aparato verique que los
equipos son conformes a
las normas vigentes en el
país de uso y al contenido
de la placa de matrícula�
mantenimiento diferente
a los indicados en el
manual pueden ser causa
de daños, lesiones o
accidentes mortales�
mantenimiento
extraordinario y las
operaciones de reparación
del aparato deben
ser exclusivamente
efectuados por personal
5
profesionalmente
cualicado y de acuerdo
con las instrucciones del
fabricante�
• Durante el montaje
del aparato no está
permitido el tránsito o la
permanencia de personas
no encargadas de la
instalación cerca del área
• El aparato se debe colocar
de trabajo�
• El aparato se ha
proyectado para cocinar
alimentos en ambientes
cerrados y debe utilizarse
únicamente para dicha
función: así pues, hay
que evitar cualquier uso
• Los niños deben ser
diferente, porque sería
impropio y peligroso�
• El aparato sólo podrá
ser utilizado por
• Durante el funcionamiento
personal adecuadamente
adiestrado� Para evitar
el riesgo de accidentes o
de daños al aparato es,
además, fundamental que
el personal reciba con
regularidad instrucciones
precisas relativas a la
seguridad�
• No es necesario que el
• El aparato no debe ser
utilizado por personas
con capacidades físicas,
sensoriales o mentales
reducidas o por personas
carentes de experiencia y
conocimientos, a menos
que las mismas no sean
supervisadas o instruidas
sobre el uso del aparato por
una persona responsable
de su seguridad�
en un local adecuadamente
ventilado para prevenir
una acumulación excesiva
de sustancias dañinas a
la salud en el aire de la
habitación en donde se ha
instalado�
vigilados para asegurarse
de que no jueguen con el
aparato ni lo usen�
es necesario prestar
atención a las zonas
calientes de la supercie
externa del aparato
que, en condiciones de
ejercicio, pueden superar
incluso los 60º C�
usuario utilice protectores
para el oído, ya que el nivel
de presión acústica del horno
es inferior a 70 dB (A)�
6
• En caso de avería o de mal
funcionamiento el aparato
debe ser desactivado; para
su eventual reparación
diríjase solamente a
un centro de asistencia
técnica autorizado por el
• Antes de poner en
funcionamiento el aparato
verique que ha retirado
todas las partes del
embalaje y elimínelas de
acuerdo con la normativa
vigente�
fabricante y exija piezas
de recambio originales�
• Cualquier modicación
necesaria de la instalación
• Antes de efectuar cualquier
intervención de instalación
o mantenimiento
desconecte el aparato de
del aparato deberá ser
aprobada y efectuada
por personal técnico
autorizado.
la alimentación eléctrica�
• Cada reparación eléctrica
• Las intervenciones,
manipulaciones
o modicaciones
debe ser realizada por
personal altamente
cualicado.
no expresamente
autorizadas que, además,
no respetan el contenido
de este manual anularán
la garantía�
• ¡Atención! En caso de
daño de los cables de
alimentación eléctrica
no se puede utilizar el
aparato�
• No ponga otras fuentes de
calor como, por ejemplo,
freidoras o placas de
cocción, cerca del horno�
• El aparato está
exclusivamente destinado
al uso profesional�
• No deposite ni utilice
sustancias inamables en
proximidad del aparato�
• En caso de que el aparato
no se use por un tiempo
prolongado hay que
interrumpir la erogación
de la energía eléctrica�
• No se admiten
modicaciones de ningún
tipo al cableado del
aparato�
• La falta de respeto de
estas advertencias previas
puede comprometer tanto
la seguridad del aparato
7
como la suya�
• Si la cámara de cocción
está caliente preste
atención al abrir la
puerta� ¡¡PELIGRO DE
QUEMADURAS!!
los requisitos esenciales
de la Directiva Gas
2009/142/CE y, por
tanto, están dotadas de
certicado de examen
CE expedido por un
organismo noticado
• La extracción de las
• El aparato obedece a los
bandejas o de las rejillas
del horno caliente debe
realizarse protegiendo
las manos con guantes
resistentes al calor�
• El aparato obedece a los
• Durante las operaciones
de limpieza de la cámara
de cocción utilice gafas
de protección y guantes
adecuados�
• El aparato obedece a los
• ATENCIÓN: el cuelo
próximo al aparato puede
estar resbaladizo.
• La placa de matrícula
contiene información
técnica importante:
esta es indispensable
en caso de que solicite
una intervención de
mantenimiento o una
reparación del aparato;
así pues, se recomienda
no quitarla, dañarla o
modicarla.
requisitos esenciales de
la Directiva Máquinas
2006/42/CE�
requisitos esenciales de la
Directiva Compatibilidad
Electromagnética
2014/30/CE�
requisitos esenciales de la
Directiva de Baja Tensión
2014/35/CE�
• Las versiones con gas del
horno son conformes a
8
1.2. Colocación
Los aparatos se han diseñado para ser instalados en locales cerrados,
no se pueden usar al aire libre y no se pueden exponer a los agentes
atmosféricos�
El lugar designado para la instalación del horno debe presentar una
supercie rígida y horizontal que debe poder sostener con seguridad
tanto el peso del conjunto aparato/soporte como el peso de la carga en
la máxima capacidad�
El aparato debe transportarse hasta el lugar de instalación embalado en su palé
de madera � El aparato debe ser transportado hasta el lugar de la instalación
embalado en su palé de madera y el desplazamiento debe ser llevado a cabo
adoptando todas las precauciones necesarias para evitar su vuelco�

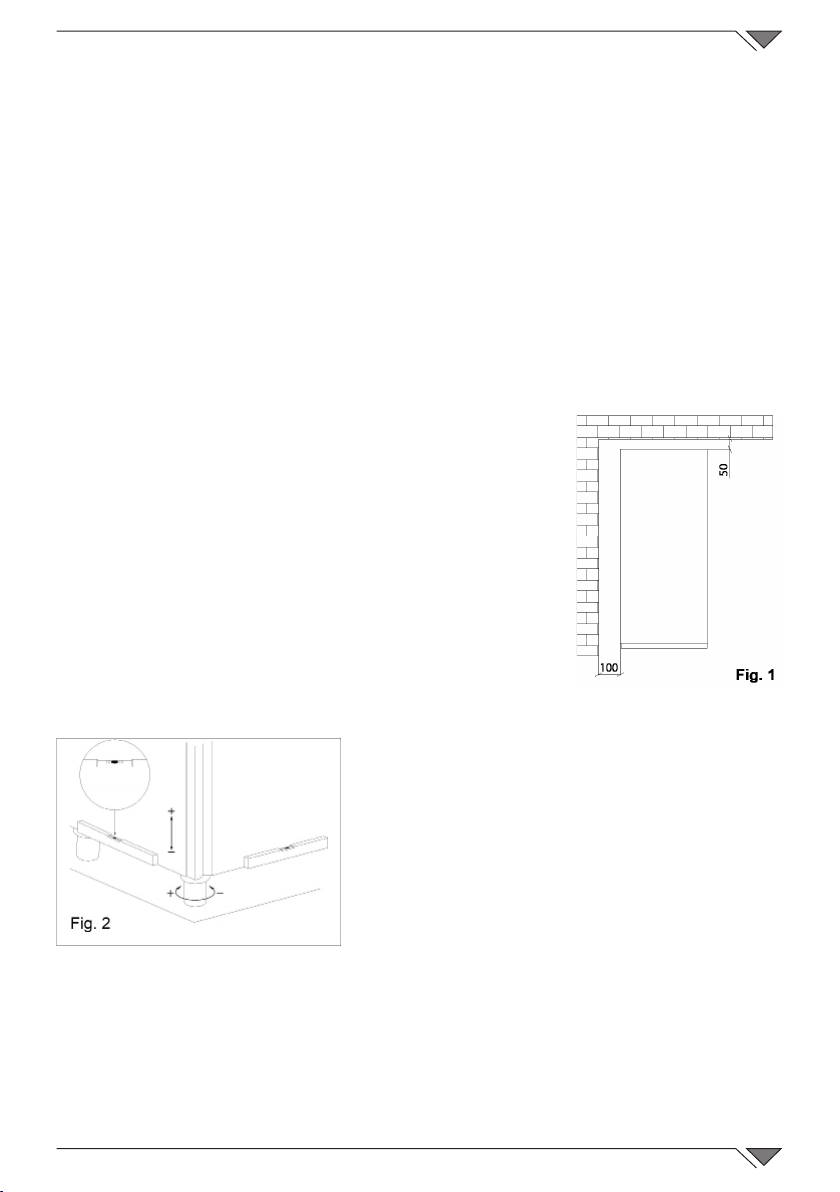

El aparato debe ser instalado a una distancia
de 100 mm de la pared lateral y a 50 mm de la
pared posterior (Fig 1)�
Todos los materiales usados para el embalaje
son compatibles con el ambiente; estos se
pueden conservar sin peligro o ser eliminados
en conformidad con la normativa vigente�
Saque el aparato del embalaje y verique su
integridad y colóquelo en el lugar de uso�
Realizar la nivelación y la regulación de la altura
actuando en los pies niveladores como se indica
en la Fig 2�
Los desniveles o inclinaciones de
cierta importancia pueden inuenciar
negativamente en el funcionamiento del
aparato�
Si el aparato se coloca contra una
pared, la misma debe resistir a valores de
temperatura de 80°C y si es inamable,
es indispensable la aplicación de un
aislante térmico�
Quite toda la película protectora de los paneles externos del aparato
despegando lentamente para evitar que queden rastros de pegamento�
Controle que aberturas y suras de aspiración o de eliminación del calor
no estén obstruidas de ninguna manera�
El aparato debe ser colocado en un lugar donde no haya contacto
accidental con agua�
9
Non obstruir las aberturas o las ranuras de aspiración o de eliminación
del calor y colocar el aparato debajo de una campana de aspiración cuya
instalación debe estar en conformidad con la norma�
Es conveniente que anualmente, de acuerdo con las normas especícas,
un técnico especializado efectúe las operaciones de mantenimiento de los
hornos; en esta ocasión se llevarán a cabo todos los controles relativos
al funcionamiento de los componentes eléctricos (contadores, electrónica,
válvulas eléctricas, motores, calentadores elementos, ventiladores de
enfriamiento, etc�) y los controles mecánicos relativos a la funcionalidad de
las puertas, de las bisagras, de los mecanismos de cierre y de las juntas
�
1.3. Conexión eléctrica
La instalación eléctrica, como se describe y especica en la normativa
en vigor, debe contar con una puesta a tierra eciente. Se puede
garantizar la seguridad eléctrica del aparato únicamente en presencia de
una instalación eléctrica en conformidad con la norma�
Antes de la instalación asegurarse que la tensión y la frecuencia de la
instalación de alimentación presente sean compatibles�
Las condiciones de regulación de este aparato se indican en la placa
característica aplicada directamente en la parte posterior o en el
certicado de garantía�
Para la conexión directa a la red de alimentación es necesario colocar
un dispositivo entre el aparato y la red misma, dimensionado en base
a la carga, que asegure la desconexión y que los contactos tengan
una distancia de abertura que permita la desconexión completa en las
condiciones de la categoría de sobretensión III, en conformidad con las
reglas de instalación; también este dispositivo se debe colocar en lugar
y de manera de poder ser fácilmente accionable en cualquier momento
por el operador�
Lleve el interruptor general al cual será conectado el enchufe del cable
de alimentación a la posición 0 (cero)� Haga controlar por personal
profesionalmente cualicado que la sección de los cables de la toma sea
adecuada con la potencia absorbida por el aparato�
El cable de alimentación que debe utilizarse debe ser como mínimo de
tipo H05 RN F y contar con una sección adecuada para el aparato�
El bornero de conexión se encuentra dentro de la caja, arriba�
Pasar el cable por la guía de cable y el prensacable, conectar los
conductores al borne correspondiente del bornero y jarlos.
10
El conductor de tierra debe ser más largo que los demás para
que, en caso de rotura del sujetacable, el cable de puesta a tierra
se desenganche después de los cables de tensión
El aparato se debe incluir en un sistema equipotencial cuya ecacia se
debe controlar de acuerdo con la normativa vigente�
Para la conexión, hay un borne, colocado en el bastidor y
marcado con el símbolo de la Fig. 3�
Fig.3
Características eléctricas
Modelo Tensión V
LPG4920 1N 230V
LPG6940 1N 230V
LPG694F 1N 230V
LPG694E 1N 230V
LPG696F 1N 230V
LPG4820D
LPG6840D
Tab. 1
Frecuencia HzNúmero de
50/60
-
-
planchas
2
4 19
4 1�4
4 2�2
6 1�4
2 9�5
4 19
Potencia máx
planchas kW
2
Potencia máx
nominal kW
9�5
1.4. Notas de seguridad de la instalación
En caso que el aparato se encuentre en cercanías de otros
electrodomésticos, prestar atención que los cables eléctricos y las
tuberías estén lejos de las partes calientes del mismo�
Asegurarse que alrededor del aparato exista circulación de aire
adecuada�
Evitar la instalación del producto en proximidad de materiales
inamables.
11
1.5. Salida de humos
La máquina siempre debe instalarse debajo de una campana de humos�
Para una correcta instalación, debe asegurarse de que cumple con las
siguientes directrices:
• el volumen aspirado debe ser superior
al de los gases de escape producidos
(consultar la normativa vigente);
• la alimentación de gas del aparato
debe ser directamente controlada por
dicho sistema y debe interrumpirse cuando
la capacidad se reduzca por debajo de los
valores jados;
• la readmisión del gas en el aparato
debe poder hacerse sólo manualmente;
la parte terminal del conducto de
evacuación del aparato debe colocarse en
el interior de la proyección del perímetro
básico de la campana (Fig.4)
Fig. 4
1.6. Conexión el gas
Compruebe que en la placa
técnica colocada en el lado
izquierdo del horno que el aparato
ha sido probado para el tipo de gas
disponible en la sede del usuario
(Fig. 5)�
Compruebe asimismo que las
toberas montadas en el aparato
correspondan al tipo de gas
disponible�
Controle con los datos que constan
en la placa técnica que el caudal del
reductor de presión sea suciente
para alimentar el aparato�
El aparato, excepto en caso de condiciones distintas en el momento de
realizar el pedido, está regulado de fábrica para el funcionamiento con
G20 a una presión de 20mbar�
12
A
Fig. 5
Evite interponer reducciones de sección entre el reductor y el aparato�
Es aconsejable montar un ltro de gas antes del regulador de presión a
n de garantizar un funcionamiento óptimo.
Control de la Capacidad Térmica Nominal:
Durante la primera instalación y cada vez que se realiza una intervención
de mantenimiento o adaptación para otro tipo de gas, es preciso realizar
la medición de la capacidad térmica nominal� Esta medida se puede
efectuar usando el método volumétrico, con la ayuda de un cuenta-litros
y de un cronómetro� Después de haber medido la presión de conexión
y el diámetro de los inyectores de los quemadores, debe medirse la
capacidad horaria del gas y cotejar el dato adquirido con el que se
muestra en la tabla de datos técnicos en la entrada “consumo de gas”�
Se admite una tolerancia del ±5% del valor nominal�
El aparato deberá ser
TIPOS DE GAS PRESIÓN EN mbar.
NOM MÍN MÁX
GAS METANO G20 20 18 25
G�P�L� G30/31 28-30/37 25/25 35/45
Tab. 2
alimentado con uno de los
gases cuyas características
y valores de presión están
indicados en la tabla 2�
Conecte el aparato a un tubo especial para gas de sección interna
no inferior a 16 mm de diámetro para conexiones de G1/2” y para
conexiones de G3/4” de diámetro no inferior a los 20 mm� El racor puede
ser en metal y el tubo puede ser jo o exible. Preste atención a que el
tubo exible de metal de conexión al empalme de gas no toque partes
sobrecalentadas del horno y no se vea sometido a esfuerzos de torsión.
Use tiras de jación conformes a las normas de instalación. Prevea
grifos o cierres metálicos con un diámetro interno no inferior al tubo
de empalme arriba indicado� Después de la conexión a la red de gas es
necesario vericar que no haya fugas en las juntas o en los empalmes. A
tal n utilice agua jabonosa o un producto espumógeno especíco para
detectar fugas�
¡NO USAR LLAMAS LIBRES!
13

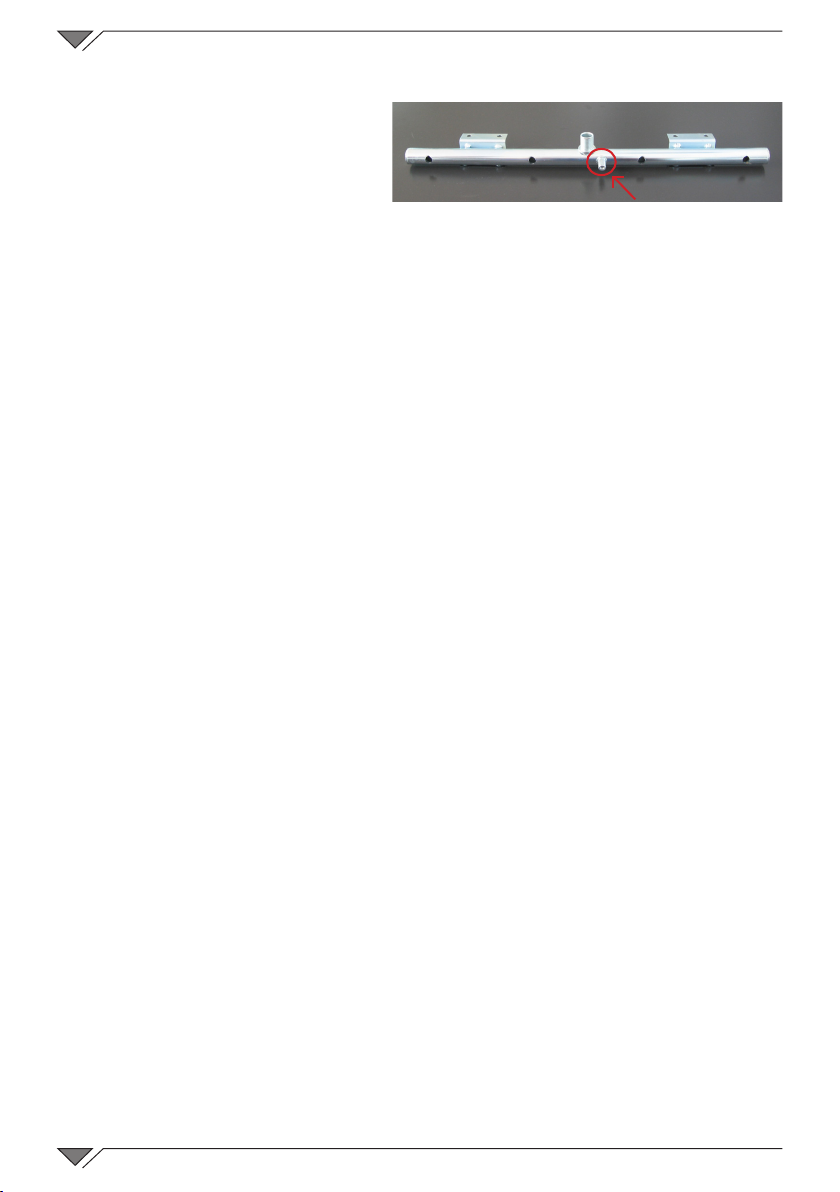

Control de la presión del gas:
La presión del gas de
alimentación debe ser medida a
la altura de la toma de presión
(Fig. 6) después de haber
quitado el tornillo de jación.
Fig. 6
Conecte, mediante un tubo exible, un medidor a la toma de presión
(por ejemplo un manómetro para líquido, con resolución mínima de 0,1
mbar) y mida la presión de entrada estando el aparato en funcionamiento�
Si el valor de la presión no está comprendido entre los límites inferiores
y superiores indicados en la tabla, no será posible instalar de manera
denitiva el aparato.
Apague el aparato, desconecte el manómetro, apriete el tornillo de
jación sin olvidar introducir la arandela y póngase en contacto con la
empresa de suministro de gas para que realice un control de la presión
de red. A tal n podría ser necesario montar un regulador de presión
antes del aparato�
1.7. Conexión a un Gas Diferente
En caso de que fuera necesario conectar el aparato a un tipo de gas
que no sea el tipo para el que el aparato está preparado, es necesario
realizar la sustitución de las toberas.
Proceda del modo siguiente:
Sustitución tobera quemador principal:
• Levante las rejillas colocadas encima de la placa de cocción, levante
las cubiertas negras esmaltadas y las tapas de los quemadores para
que pueda ver las toberas atornillas en posición central respecto de
los conos;
• Destornille las toberas y sustitúyalas por las adecuadas al gas
escogido según indicado en la placa de datos técnicos� Las toberas
están marcadas en centésimas de milímetro�
Una vez realizada la conversión o adaptación para el tipo de gas, es
OBLIGATORIO montar la placa correspondiente que se proporciona junto
con las toberas, encima de la placa de datos técnicos�
14
Ajuste del mínimo:
Quite el mando y el frente�
Para realizar el ajuste del mínimo, es
necesario actuar sobre el tornillo (Fig.
7 ref�1): cuando se destornilla, la llama
aumenta y cuando se vuelve a atornillar la
llama disminuye�
Para gas GPL, gire hasta el fondo la llama del mínimo� De todas maneras,
siempre es necesario asegurarse de que la llama, en la posición mínima,
se mantenga estable por toda la supercie del quemador y que durante
la transición del mínimo al máximo no se apague ni se incendie la tobera�
Una vez concluidas las operaciones para la conversión del tipo de gas,
compruebe la sujeción de las piezas desmontadas mediante la prueba de
burbujas de jabón o bien usando sustancias espumógenas especícas:
queda prohibido usar llamas libres para la vericación de la presencia de
fugas de gas�
Antes de entregar el aparato al usuario, es preciso:
• asegurarse de que funcione correctamente;
• proporcionar al usuario las instrucciones de uso�
Fig. 7
2. INSTRUCCIONES GENERALES DE USO
2.1. Puesta en funcionamiento
Este aparato deberá destinarse exclusivamente al uso para el que ha
sido concebido� Cualquier otro uso se debe considerar inadecuado�
Antes de poner en funcionamiento por primera vez el aparato es
necesario quitar todo el material de embalaje y realizar una limpieza
profunda de la parrilla de las grasas industriales de la siguiente manera:
• controlar que ningún objeto alrededor del aparato obstaculice
el ujo de aire necesario para la combustión y que el local esté
sucientemente ventilado.
• Controlar la eciencia de los dispositivos de evacuación de los
humos de cocción
Recomendamos el uso de guantes de protección para operar el equipo�
El tablero de instrumentos de cocina aparece como en la g. 8�
15
Fig. 8
Perillas quemadores
Perilla
Temperatura
Horno
cocción horno
Perilla
selector
2.2. Conguración
Las perillas de mando de los grifos quemadores disponen de 4 posiciones de
uso (Fig. 9):
Apagado
Piloto
Llama grande
Fig. 9
Llame pequeña
Encendido de la llama piloto de los quemadores
Pulse la perilla y gírela en sentido antihorario hasta la posición “piloto”
(Fig. 9)�
Mantenga pulsada la perilla y a la vez arrime la cerilla al quemador.
Una vez encendida la llama piloto, mantenga presionado el mando hasta
el fondo durante 20/30 segundos a n de calentar el termopar. Después,
suelte el mando� Gire de nuevo la perilla en sentido antihorario y coloque
la perilla en el símbolo “llama grande” (Fig. 9) para la potencia máxima,
o bien en el símbolo “llama pequeña” para la potencia mínima�
Apagado:
• Quemador principal: gire la perilla en sentido horario y colóquela
en el símbolo “piloto”; el quemador principal se apaga y permanece
encendida sólo la llama piloto�
• Total: para apagar la llama piloto y el quemador principal, gire el
mando hasta la posición “apagado”�
16
3. USO DEL HORNO ELÉCTRICO
3.1. Primer encendido del horno
El primer encendido se debe realizar con el horno vacío. Regular el
termostato al máximo llevando el selector en el símbolo de cocción
ventilada múltiple�
Calentar por aproximadamente 60 minutos; durante esta operación
airear el ambiente�
En los primeros minutos de funcionamiento, el horno podría emitir
humo y olores desagradable�
Esto se debe al calentamiento térmico y a las grasas empleadas durante
la elaboración�
Finalizado este ciclo, dejar enfriar y limpiar cuidadosamente el interior
con agua caliente y detergente delicado�
Durante el uso el aparato se caliente mucho� Es necesario prestar atención
para no tocar los elementos de calentamiento en el interior del horno�
3.2. Cocción
Todas las cocciones se deben realizar con
la puerta cerrada� Para quitar los platos
del horno colocarse guantes de protección�
Los recipientes deben poder resistir
temperaturas superiores a los 250°C�
Prestar atención a los condimentos con
aceites y gradas, sobre todo si se depositan
en el fondo del horno, puesto que si alcanzan
temperaturas elevadas pueden incendiarse�
Las canaladuras laterales en el interior
del horno Fig. 10 ofrecen la posibilidad de
regular la altura de la parrilla permitiendo
de esta manera una temperatura mayor en
la parte superior e inferior de las comidas
en función de la posición elegida�
Fig.10
17
3.3. Pomos de mando selector
El horno eléctrico está equipado con 2 botones:
• el botón de selección: se le permite elegir el tipo de calefacción
más adecuado a las necesidades de la cocina;
• el mando del termostato: permite seleccionar la temperatura
deseada. El termostato, una vez llegado a la temperatura jada, lo
mantendrá constante durante todo el tiempo de cocción�
3.4. Simbología pomo selector horno
Cocción tradicional
Se realiza mediante el
funcionamiento simultáneo de la
resistencia superior y la inferior.
Permite cocinar cualquier tipo de
plato. Ideal para tortas leudadas,
pizzas, asados y anes. Si la
cocción necesita más calor de
arriba o de abajo, regular la altura
de la parrilla.
Doradura
Se obtiene con el funcionamiento
de la resistencia superior y permite
dorar la supercie de las comidas
horneadas. Se obtienen óptimos
resultados en la cocción de lasañas,
anes de pasta o verduras.
Cocción intensiva
El funcionamiento del rotor
combinado a la cocción tradicional
asegura cocciones rápidas
y uniformes también para
preparaciones delicadas como
galletas y pastelería.
Cocción nal/calentar
El funcionamiento solo de la
resistencia inferior otorga un toque
nal a la cocción y es muy útil para
calentar las comidas. Se indica para
completar la cocción de galletas,
tartas y tortas saladas.
Grill tradicional
Con el funcionamiento solo de
la resistencia superior central se
obtienen óptimos resultados en la
cocción de carnes de medio/pequeño
espesor. Muy útil para tostar el pan.
Grill ventilado
La acción combinada del grill y
del rotor asegura una cocción bien
distribuida. También las carnes
de gran espesor y los platos
particularmente voluminosos se
pueden asar perfectamente.
Tab. 3
3.5. Termostato de seguridad
Para evitar peligro de recalentamiento debidos a un uso incorrecto del
aparato o a un defecto de los componentes, el horno está equipado con
un termostato de seguridad que, en caso de funcionamiento irregular,
desconecta la alimentación eléctrica�
El restablecimiento del termostato, en función de la disminución
de la temperatura del horno, es automático� Por lo tanto en caso de
intervención del termostato por uso incorrecto del horno, para volver a
usarlo se debe esperar el enfriamiento del horno y eliminar la causa; de
lo contrario, si la intervención está determinada por un defecto de los
componentes, es necesario la intervención de la Asistencia técnica�
18
3.6. Lámparas del piloto
Los dispositivos están equipados con 2 lámparas piloto (Fig. 8)�
La primera, la parte superior verde, indica la masa de voltaje bajo
dispositivo, el segundo, naranja fondo, se indica que el termostato
está en función entre y se enciende y apaga en función de si el horno
está en la temperatura o menos�
4. USO DEL HORNO DE GAS
4.1. Primer encendido del horno
¡Atención!
Realice el montaje del quemador del horno respetando las muescas
de referencia presentes en
el quemador y en el cono
(Fig. 11)�
El primer encendido se
debe realizar con el horno
vacío�
Durante los primeros
Fig. 11
se debe al calentamiento térmico y a las grasas utilizadas para la elaboración.
Calentar por aproximadamente 60 minutos; durante esta operación airear el
ambiente�
Una vez que el ciclo naliza, deje enfriar y limpie esmeradamente
el interior con agua caliente y detergente neutro, entonces aclare
abundantemente y seque con un paño suave�
ENCENDIDO
Abra la puerta del horno, asegúrese de que el quemador está posicionado
en su alojamiento, arrime la llama al agujero 1(Fig. 12) en la placa
radiante� Presione a fondo la perilla del horno girando en sentido
antihorario hasta alcanzar la posición de temperatura máxima. Suelte
la perilla al transcurrir 5 segundos.
minutos de funcionamiento,
el horno podría producir humo
y olores desagradables: ello
19
Si el quemador no permanece encendido, mantenga pulsada a fondo
2
la perilla por un tiempo superior, para que la válvula de seguridad
pueda calentarse�
La puerta del horno debe permanecer abierta hasta que se enciende
el quemador, a tal n compruebe la presencia de la llama a través del
mismo agujero 1 (Fig. 12)�
Después del encendido del quemador, cierre lentamente la puerta del
horno para evitar que la llama se apague y coloque la perilla en el valor
de temperatura que se desee�
ENCENDIDO ELÉCTRICO DEL HORNO (cuando así proceda)
Si el horno está dotado de encendido eléctrico, para encender el horno es
indispensable abrir totalmente la puerta, pulsar la perilla correspondiente
al termostato del horno girándola en sentido antihorario y soltarla en
cuanto se enciende el quemador� Cierre lentamente la puerta�
¡Atención! Si la puerta no está totalmente abierta, el encendido no
funciona�
Una vez que se alcanza la temperatura programada, el termostato
llevará automáticamente el quemador al mínimo, para que la temperatura
dentro del horno se mantenga constante�
Si durante el uso se produce el apagado accidental de la llama, la
válvula de seguridad interrumpe el suministro de gas después de unos
40 segundos�
¡Atención!
Tal y como previsto por las normativas, un dispositivo impide el
uso simultáneo del quemador de gas del horno y la resistencia
eléctrica del grill.
Descripción:
1 -
Agujero encendido horno (manual)
2 -
Deectores de humo para el uso
del grill
Fig. 12
20
FUNCIONAMIENTO
accensione lampada forno
Accensione resistenza grill e lampada
fo rno
Accensione resistenza grill, motore gi-
rarrosto e lampada forno
Todas las cocciones se deben realizar con la puerta cerrada.
Para quitar los platos del horno utilice guantes de protección�
Los recipientes para la cocción de alimentos deben poder resistir a valores de temperatura superiores a los 250°C�
Prestar atención a los condimentos con aceites y grasas, sobre todo si
se depositan en el fondo del horno, puesto que si alcanzan temperaturas
elevadas pueden incendiarse�
ASADOR
Cuando se desee realizar una cocción al asador, es preciso quitar el mango
(Fig. 13); entonces introduzca en el horno el bastidor y el asador, prestando
atención a introducir correctamente la punta en la sede del motor del asador�
Coloque el deector para proteger los mandos (Fig. 13 Ref� 2) y realice la
cocción dejando la puerta abierta en la primera posición�
Esta cocción no está regulada por el termostato, por lo tanto debe
ser realizada bajo la supervisión atenta del usuario, prestando atención
puesto que las partes accesibles pueden calentarse durante el uso del
grill� Mantener fuera del alcance de los niños�
¡Atención!
En ningún caso durante el funcionamiento deben utilizarse los
quemadores sin la presencia de las rejillas, para no dañar los quemadores;
es indispensable no usar otras tapas encima de las que ya están instaladas
en el aparato�
SÍMBOLOS PERILLAS
Perilla selector
Encendido lámpara horno
Fig. 13
Encendido resistencias grill
y lámpara horno
Encendido resistencias
grill, motor asador y
lámpara horno
21
Perilla termostato
Se usa para encender el horno y permite seleccionar la temperatura
para la cocción�
LÁMPARAS PILOTO
Los aparatos están equipados con 2 lámparas piloto (Fig. 9)�
La primera, verde en la parte superior, indica que el aparato está
recibiendo corriente, la segunda, naranja en la parte inferior, indica que
el termostato está funcionando y se enciende y se apaga según el horno
se encuentra a la temperatura adecuada�
4.2. Termostato de Seguridad
Todos los modelos con horno están equipados con termostato de
seguridad, cuya nalidad es evitar el sobrecalentamiento peligroso
debido al uso incorrecto del aparato o a un defecto de los componentes�
El restablecimiento del termostato es de tipo manual y debe ser llevado
a cabo por un técnico cualicado.
4.3. Sustitución de las toberas
Para realizar la sustitución de las toberas del
horno es necesario quitar las rejillas, levantar
la tapa y quitar el quemador y su tapa�
Posteriormente destornille y quite la tobera a
sustituir, posicionada tal y como en las g.14 y 15�
22
Fig.14
Fig. 15
Características técnicas
Modelo
LPG4920 9.5
LPG4920D 6.5
LPG6940 19
LPG6940D 11
LPG694F 19
LPG694E 19
LPG696F 28.5
Tab. 4
Potencia GAS KWPotencia
Tabla de toberas
KW
1�4 70 2x3�5kW-2x6kW-1x2�3kW
2�2 70 2x3�5kW-2x6kW-1x2�2kW
1�4 100 3x3�5kW-3x6kW-1x2�3kW
Peso Quemadores
30 1x3�5kW-1�6kW
20 1x3�5kW-1�6kW
28 2x3�5kW-2x6kW
21 2x3�5kW-2x6kW
(EL)
Tipo
de gas
Presión
(mbar)
Tobera Abertura
aireador (mm)
G20 20 140 6
Quemador
3,5 kW
G31 28-30/37 92 8
G31 50 80 8
G20 20 185 4
Quemador
6 kw
Tab. 5
G31 28-30/37 120 15
G31 50 105 15
Tabla Toberas HORNO
Tipo de gas G30 G30 G20 G25
Presión (mbar)
Tobera
Tab. 6
29 50 20 25
80 70 109 114
23
5. MANTENIMIENTO Y LIMPIEZA
Antes de efectuar cualquier intervención de limpieza o mantenimiento
desconecte el aparato de la alimentación eléctrica�
Al nal de la jornada laboral es necesario limpiar el aparato tanto por
motivos de higiene como para evitar averías de funcionamiento�
El aparato no se debe limpiar nunca con chorros de agua directos o de
alta presión. De la misma manera, para la limpieza del aparato no se
deben usar lanas, cepillos o raspadores de acero común; eventualmente
se puede usar lana de acero inoxidable, frotándola en el sentido del
satinado de las chapas�
Espere que la cámara de cocción se haya enfriado�
Quite los residuos removibles manualmente y coloque las partes
desmontables en lavavajillas�
Para la limpieza en la cámara de cocción se debe usar agua tibia
con jabón. Luego todas las supercies interesadas se deben enjuagar
abundantemente, asegurándose de no dejar residuos de detergente�
Para limpiar las partes exteriores del horno use un paño húmedo y un
detergente no agresivo�
5.1. Limpieza interna
Lavar las partes esmaltadas con agua tibia y detergente ayudándose
con una esponja suave� No usar estropajos o sustancias abrasivas para
no arruinar el esmalte� Enjuagar bien y secar con un paño suave�
Si después de la cocción hay residuos de comida, se recomienda limpiar
el horno para evitar que con la cocción sucesiva se quemen haciendo
difícil la limpieza�
5.2. Sustitución lámpara horno
Asegurarse que el aparato esté apagado
y que el enchufe esté desconectado antes
de sustituir la lámpara, para evitar la
posibilidad de descargas eléctricas�
Desatornillar la protección de vidrio Fig. 16�
Quitar la lámpara desatornillándola y
sustituirla por una nueva con las mismas
características� Volver a atornillar la
protección�
24
Fig.16
Características lámpara
Alimentación 230V
Potencia 15W
Enchufe tipo E 14
Resistente a temperaturas 300°C
5.3. Kit puerta fría
Está equipada con un dispositivo adicional de protección para bajar la
temperatura de la puerta del horno� Esta parte se debería montar en
caso de presencia de niños pequeños�
La aplicación del dispositivo la deberá realizar personal cualicado. Para el
pedido indicar el artículo y la matrícula del aparato que encontrarán en el
certicado de garantía y solicitarla en el centro de asistencia más cercano�
5.4. Limpieza de la puerta del horno
Para una limpieza profunda en el interior de los
cristales de la puerta se recomienda desmontar
el vidrio interno Fig. 17;
Abrir completamente la puerta y desatornillar
los dos tornillos que jan el vidrio interno.
Limpiar los dos cristales sólo con agua caliente y
un paño suave�
Una vez realizada la limpieza volver a montar todo�
5.5. Pomos
Los pomos del plano de cocción se deben quitar sólo en caso de
absoluta necesidad y no para la limpieza simple; de todas maneras la
operación se debe realizar con extrema atención, volviendo a montar los
pomos correctamente en sus lugares, para evitar posibles anomalías de
funcionamiento�
Fig.17
5.6. Trabajos de reparación parte eléctrica
Antes de llamar al Servicio de Asistencia Técnica controlar que:
• El enchufe esté bien introducido en la toma de corriente�
• El interruptor general de la vivienda esté introducido�
Después de estos controles si es necesario hacer realizar las reparaciones por
personal cualicado, consultando la lista de los Centros de Asistencia Técnica.
¡Atención! En caso de daño de los cables de alimentación
eléctrica no se puede utilizar el aparato.
25
Antes de realizar cualquier operación de desmontaje,
desenchufar el enchufe de la toma de corriente.
SUSTITUCIÓN DEL CABLE DE ALIMENTACIÓN
El cable de alimentación debe estar en H05RR-F, de sección 3 x 1mm²
(véase placa); se debe sustituir de la siguiente manera:
• abrir el borne Fig. 18;
• Introducir los conductores en los respectivos bornes:
N - L - Tierra;
• Fijar el cable con el adecuado sujetacable;
• Cerrar el borne realizando una presión sobre la tapa
hasta que la misma se bloquea, o cerrándola con el
Fig.18
tornillo, de acuerdo a los modelos�
6. PROBLEMAS Y SOLUCIONES
Controlar la conexión correcta del aparato a la red
Los indicadores luminosos no se
encienden
El indicador luminoso del termostato no se enciende
La lámpara interna del horno no
funciona
Presencia de humedad en el interior del horno
Presencia de humedad en el interior del horno
durante la cocción
Humo que sale del horno
Tiempos de cocción demasiados
largos
eléctrica. Controlar la correcta conguración de los
pomos para la cocción Controlar el interruptor cor-
tacircuitos de la instalación eléctrica. Si la avería
persiste dirigirse a un Centro de Asistencia.
Girar el pomo del selector colocándolo en una
función. Girar el pomo termostato colocándolo en
una temperatura. Si la avería persiste dirigirse a un
Centro de Asistencia.
Controlar que el cable eléctrico de alimentación
esté conectado a la red. Sustituir la lámpara del
horno con una que tengan las mismas características siguiendo las indicaciones que se describen en
el párrafo “Mantenimiento y limpieza”. Si la avería
persiste dirigirse a un Centro de Asistencia.
Evitar dejar comida en el horno después de la
cocción.
Aumentar de 15/20°C la temperatura del horno
durante la
cocción.
Controlar que las paredes y el fondo del horno es-
tén limpias. Eventuales depósitos de comida crean
humo y olores. La
limpieza se debe realizar después de cada coc-
ción. Si la avería persiste dirigirse a un Centro de
Asistencia.
Controlar que la temperatura congurada corres-
ponda con las
características del producto para cocinar. Si la avería persiste dirigirse a un Centro de Asistencia.
26
7. ELIMINACIÓN DEL APARATO
Al nalizar su vida de funcionamiento, el aparato deberá ser eliminado de acuerdo con las disposiciones legislativas sobre la materia�
El símbolo de la Fig.19 especica que, al nal de su
vida útil, el aparato debe ser eliminado de acuerdo con
la Directiva del Parlamento Europeo 2012/19/EU del
04/06/2012�
Información sobre la eliminación en estados miembros de la
Unión Europea
La Directiva comunitaria sobre los aparatos RAEE se ha transpuesto de
forma diferente en cada país, así pues, si desea eliminar este aparato le
sugerimos que contacte las autoridades locales o el distribuidor para que
le especique el modo correcto de eliminación.
Fig. 19
27
LA EMPRESA FABRICANTE DECLINA TODA RESPONSABILIDAD POR LOS DAÑOS
DEBIDOS A ERRORES EN LA INSTALACIÓN, ALTERACIONES DEL APARATO,
USO INDEBIDO, UN MANTENIMIENTO DEFICIENTE, INCUMPLIMIENTO DE LAS
NORMATIVAS VIGENTES Y NEGLIGENCIA EN EL USO�
EL FABRICANTE SE RESERVA EN TODO MOMENTO EL DERECHO DE APORTAR AL
PRODUCTO MODIFICACIONES QUE CONSIDERE NECESARIAS O ÚTILES�
Loading...
