Bartscher Joy, 150140 Parts list

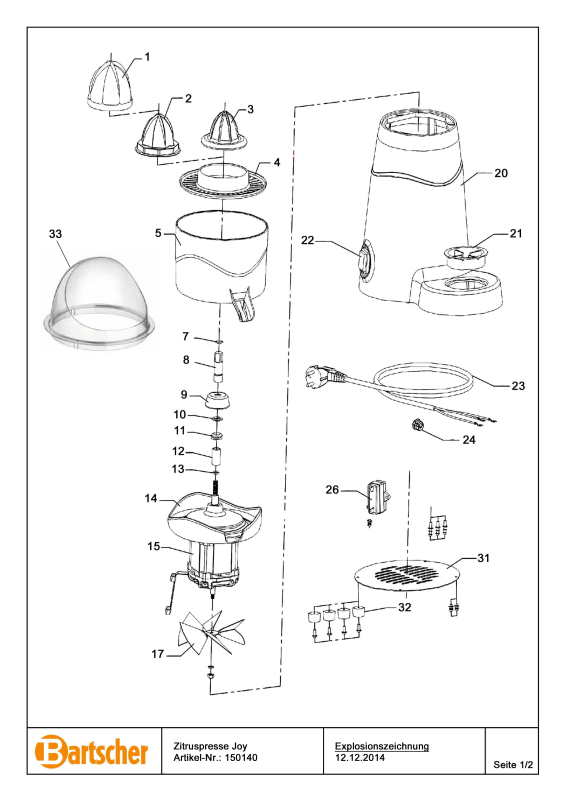

Pos. Artikelbeschreibung Description of item Artikel Nr./Item No.

1 - 3 Presskegel komplett Pressing cone complete 01501401
4 Filter Filter 01501402
5 Auffangschale Drip tray 01501403
7 - 13 Motorwelle, komplett Complete motor shaft 01501409

Motor m. Abdeckung bis 08.2014 Motor w. cover until 08.2014 n.m.lieferbar/n.m.available

Ersatzartikel:
Motorwelle, komplett
+ Motor m. Abdeckung ab 08.2014

Substitute article:
Complete motor shaft
+ Motor w. cover from 08.2014

01501409
01501404

Motor m. Abdeckung ab 08.2014 Motor w. cover from 08.2014 01501404
17 Lüfter Fan 015014010
20 Gehäuse Housing 015014011
21 Saftabtropfschale Cup seat 01501408
22 Schalter Switch 01501405
23

Anschlusskabel Power cord 015014012

24 Zugentlastung Strain relief 015014014

26 Kondensator Condenser 01501406

31 Bodenplatte Bottom plate 015014013

32 Fuß Base 01501407

33 Spritzschutz „Joy“ Splash guard „Joy“ 150158

o.Abb/n.pic Deckel Lid E015014015

Seite 2/2

14 - 15

Zitruspresse Joy
Artikel-Nr.: 150140

Ersatzteilliste

12.12.2014
