Q 26 - Q 46
104304 - 104306
Bartscher GmbH
Franz-Kleine-Str. 28
D-33154 Salzkotten
Tyskland
tlf. +49 5258 971-0
fax.: +49 5258 971-120
Service hotline: +49 5258 971-197
www.bartscher.com
Version: 3.0
Forberedelsesdato: 2024-07-15
Beschreibung

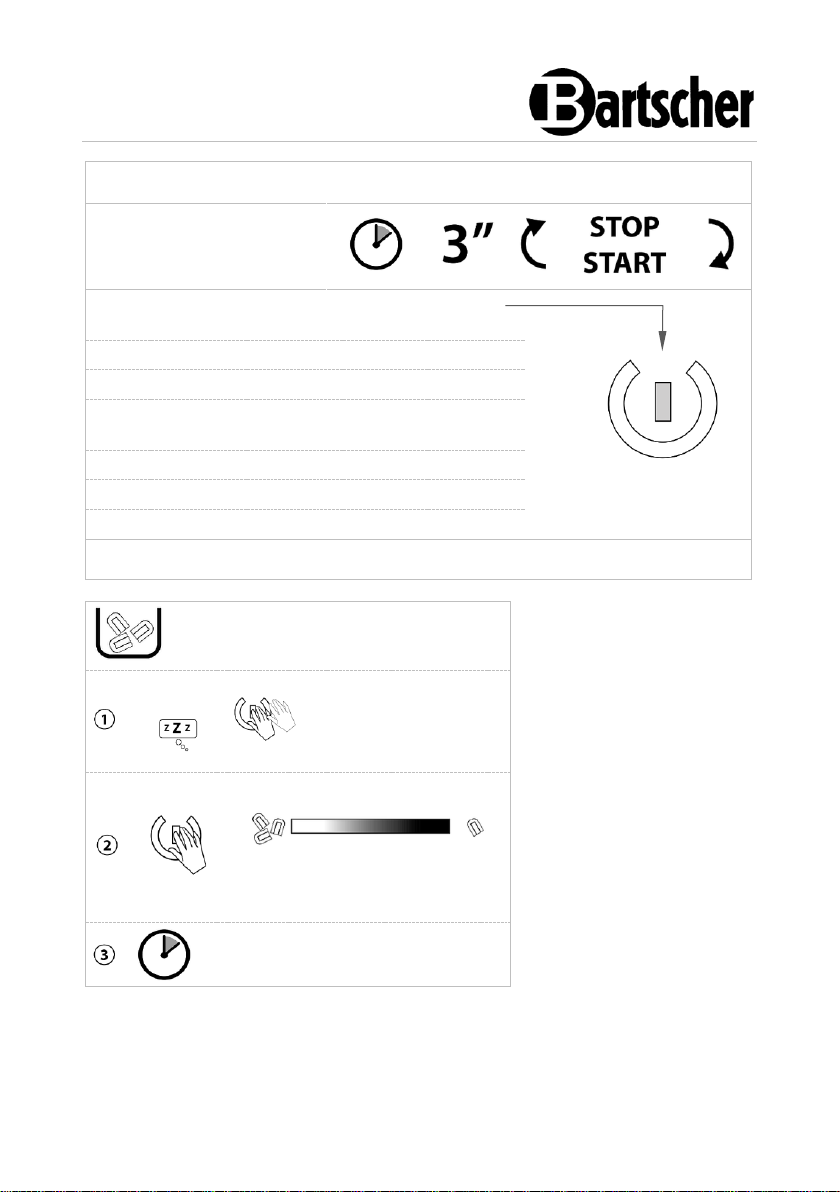

Forkortet betjeningsvejledning
RØR
Driftstilstand
LEDindikatortilstand
Standby
hver 30”
Fuld beholder
hver 10”
Påbegyndelse af
produktionscyklussen
hver 0,5”
Isproduktion
ON
Blackout Alarm
ON 5” + OFF
Rengøringscyklus
ON 3” + OFF
OBS! I tilfælde af yderligere alarmer, kontakt kundeservice.
Placering
Beholdersonde
Standby-
fase
3 - GANGE
RØR
HVID
RØD
Rør,
for at ændre indstillingerne
Efter 60 ” gemmes indstillingen
DK
5
104304 1 / 27
Original betjeningsvejledning
1 Sikkerhed ...................................................................................................... 2
1.1 Forklaring af advarselsord ....................................................................... 2
1.2 Sikkerhedstips ......................................................................................... 3
1.3 Brug som beregnet .................................................................................. 5
1.4 Ukorrekt brug ........................................................................................... 5
2 Generelle oplysninger .................................................................................... 6
2.1 Ansvar og garanti ..................................................................................... 6
2.2 Ophavsret beskyttelse ............................................................................. 6
2.3 Overensstemmelseserklæring ................................................................. 6
3 Transport, emballage og opbevaring ............................................................. 7
3.1 Leveringskontrol....................................................................................... 7
3.2 Emballage ................................................................................................ 7
3.3 Opbevaring .............................................................................................. 7
4 Tekniske data ................................................................................................ 8
4.1 Tekniske data .......................................................................................... 8
4.2 Kompilering af apparatets komponenter ................................................ 10
4.3 Fremgangsmåde .................................................................................... 11
5 Installation og betjeninga ............................................................................. 12
5.1 Installation .............................................................................................. 12
5.2 Betjening ................................................................................................ 16
6 Rengøring .................................................................................................... 20
6.1 Sikkerhedsanvisninger ved rengøring .................................................... 20
6.2 Rengøring .............................................................................................. 20
7 Mulige driftsfejl ............................................................................................. 23
8 Bortskaffelse ................................................................................................ 26
Sikkerhed
2 / 27 104304
DK
Diese Bedienungsanleitung beschreibt di e Installation, Bedienung und Wartung d es Geräts und gilt als wichtige Informatio nsquelle und Nachschlagewerk. Die Kenntnis aller enthaltenen Sicherheitshinw eise und Handlungsanweisungen sch afft die Voraussetzung für das sich ere und sachgerechte Arbeiten mit d em Gerät. Darüber hinaus müssen die f ür den Einsatzbereich des Geräts geltend en örtlichen Unfallverhütungsvorsc hriften und allgemeinen Sicherheitsbestimmu ngen eingehalten werden. Diese Bedi enungsanleitung ist Bestandteil des Produkts und muss in unmittelbarer N ähe des Geräts für das In¬stallations-, Bedienungs-, Wartungs- und Reinigu ngspersonal jederzeit zugänglich auf¬b ewahrt werden. Wenn das Gerät an ein e dritte Person
weitergegeben wird, muss die Bedienungsa nleitung mit ausgehändigt werden.
Læs grundigt denne betjeningsvejledning før anvendelse og
opbevar den i et nemt tilgængeligt sted!
Denne betjeningsvejledning indeholder en beskrivelse af enhedens installation,
dens drift og vedligeholdelse og er en vigtig kilde til information og vejledning.
Forudsætningen for sikker og korrekt betjening af apparatet er kendskabet til alle
sikkerheds- og driftsinstruktioner, der findes i enheden. Desuden gælder
bestemmelserne om ulykkesforebyggelse, sundheds- og sikkerhedsbestemmelser
og gældende lovbestemmelser i enhedens anvendelsesområde.
Læs venligst denne betjeningsvejledning inden du begynder at arbejde med
enheden, og især inden du sætter den i brug,for at undgå skader på personer og
ting. Ukorrekt brug kan medføre skade.
Denne betjeningsvejledning er en integreret del af produktet og skal altid opbevares
i nærheden af enheden. Den skal også være tilgængelig til enhver tid. Når enheden
overføres, er det også nødvendigt at give denne betjeningsvejledning.
1 Sikkerhed
Apparatet er lavet i henhold til gældende regler for teknologi. Dette apparat kan dog
være en farekilde, hvis den bruges uhensigtsmæssigt eller ukorrekt. Alle brugere
skal overholde oplysningerne i denne brugsvejledning og overholde
sikkerhedsinstruktionerne.
1.1 Forklaring af advarselsord
Vigtige sikkerhedsoplysninger og advarselsoplysninger er angivet i denne
betjeningsvejledning med de relevante advarselssymboler. Disse bemærkninger
skal nøje overholdes, for at undgå ulykker, skader på personer og ejendom.
FARE!
FARE symbolet advarer om farer, der medfører alvorlig skade eller
død, hvis de ikke undgås.
Sikkerhed
104304 3 / 27
DK
ADVARSEL!
ADVARSEL symbolet advarer om farer, der kan medføre moderate
eller alvorlige skader eller død, hvis det ikke undgås.
FORSIGTIG!
FORSIGTIG symbolet advarer om farer, der kan forårsage mindre
eller moderate skader, hvis de ikke undgås.
, die
OBS!
Signalord OBS angiver mulig skade på ejendommen, der kan opstå,
hvis du ikke følger sikkerhedsanvisningerne.
HENVISNING!
HENVISNING symbolet informerer brugeren om yderligere
oplysninger og brugsanvisninger.
1.2 Sikkerhedstips
Elektrisk strøm
• Overspænding eller forkert installation kan medføre elektrisk stød.
• Enheden kan kun tilsluttes, hvis dataene på typeskiltet svarer til netspændingen.
• Enheden skal holdes tør, for at undgå elektriske kortslutninger.
• Hvis der opstår funktionsfejl under drift, skal du straks afbryde apparatet fra
strømforsyningen.
• Rør ikke stikket med våde hænder.
• Rør aldrig apparatet, når det er i vandet. Afbryd straks apparatet fra
strømforsyningen.
• Alle reparationer eller åbning af kabinettet må kun udføres af specialister og ved
passende værksteder.
• Bær ikke apparatet ved at holde på strømkablet.
• Lad ikke strømkablet komme i kontakt med varmekilder og skarpe kanter.
• Du må ikke bøje, klemme eller tænde strømkablet.
• Strømkablet skal foldes helt ud.
Sikkerhed
4 / 27 104304
DK
• Placer aldrig apparatet eller andre genstande direkte på strømkablet.
• Tag altid fat i stikket, for at afbryde apparatet fra strømforsyningen.
• Strømkablet skal kontrolleres jævnligt med hensyn til beska-digelse. Brug ikke
enheden hvis kablet er beskadiget. Hvis det viser sig, at strømkablet er
beskadiget, kontakt en kvalificeret elektriker eller serviceværksted for at få det
udskiftet.
Brandfare / risiko for letantændelige materialer / eksplosionsfare
• Brug ikke andre elektriske enheder inde i apparatet.
• Opbevar eller brug ikke benzin eller andre brændbare gasser eller væsker i
nærheden af dette eller andre apparater Gasserne kan forårsage brand eller
eksplotion.
• Put ikke eksplosive stoffer, såsom aerosoler fyldt med brændbare drivmidler, ind
i apparatet. Beholdere fyldt med letantændelige gasser og væsker kan udlede
indhold ved lavere temperaturer, som kan antænde fra gnister genereret af
elektrisk udstyr. Fare for eksplosion!
• Træk stikket ud af stikkontakten, hvis det opstår kølemiddellækage. Fjern alle
antændelseskilder i nærheden, ventilér rummet og kontakt forhandleren. Undgå
kontakt med kølemidlet, da dette kan medføre alvorlige øjenskader.
• Brug aldrig letantændelige væsker til at rengøre apparatet eller dets
komponenter. De resulterende gasser kan medføre brand eller eksplosion.
• I tilfælde af brand skal du frakoble apparatet fra strømforsyningen, inden du
udfører passende slukning. Sluk aldrig ilden med vand, når apparatet er tilsluttet
strømforsyningen. Sørg for tilstrækkelig tilførsel af frisk luft,efter at ilden er
slukket.
• Afrimningsprocessen bør ikke fremskyndes ved hjælp af mekaniske anordninger
eller andre varmekilder (stearinlys eller varmeapparater) eller på anden måde.
Den resulterende damp kan medføre kortslutning, og for store temperaturer kan
ødelægge apparatet.
• Alle ventilationsåbninger på apparatet skal være afdækket under dets drift.
• Du må aldrig beskadige kølesystemet i apparatet.
Sikkerhed
104304 5 / 27
DK
Driftspersonale
• Dette apparat må ikke betjenes af personer (herunder børn) med begrænset
fysisk, sensorisk eller mental evner, såvel som af personer med begrænset
erfaring og/eller begrænset viden.
• Børn skal overvåges for at sikre, at de ikke leger eller starter apparatet.
Ukorrekt anvendelse
• Ukorrekt eller forbudt brug kan beskadige apparatet.
• Anvend kun apparatet, hvis dets tekniske tilstand ikke viser nogen fejl og giver
mulighed for sikker drift.
• Apparatet må kun anvendes, hvis alle tilslutninger er lavet i overensstemmelse
med forskrifterne.
• Apparatet kan kun bruges, når det er rent.
• Brug kun originale reservedele. Forsøg aldrig at reparere apparatet selv.
• Foretag ikke ændringer eller modifikationer på apparatet.
1.3 Brug som beregnet
Enhver brug af apparatet til formål, der er forskellig og / eller afvigende fra den
normale tilsigtede anvendelse som beskrevet nedenfor, er forbudt og betragtes som
utilsigtet brug.
Følgende anvendelse er i overensstemmelse med den tilsigtede anvendelse:
– Isterningsstørrelse.
1.4 Ukorrekt brug
Ukorrekt brug kan medføre personskade og ejendom forårsaget af farlig spænding,
brand og høje temperaturer. Apparatet må kun bruges til de værker, der beskrives i
denne betjeningsvejledning.
Generelle oplysninger
6 / 27 104304
DK
2 Generelle oplysninger
2.1 Ansvar og garanti
Alle oplysningerne og tips i denne betjeningsvejledning er udarbejdet under
hensyntagen til gældende regler, aktuelle tekniske og professionelle viden samt
vores mange års erfaring. Ved bestilling af specielle modeller eller ekstra
muligheder, og i tilfælde af brugen af den nyeste tekniske viden, kan apparatet, der
leveres under visse omstændigheder, afvige fra forklaringerne og talrige tegninger i
denne brugsanvisning.
Producenten er ikke ansvarlig for eventuelle skader eller mangler som følge af:
– manglende overholdelse af anvisningerne,
– ukorrekt brug,
– indførelse af tekniske ændringer,
– brug af uautoriserede reservedele.
Vi forbeholder os retten til at foretage tekniske ændringer af produktet for at
forbedre dets ydeevne og kvalitet.
2.2 Ophavsret beskyttelse
Denne betjeningsvejledning, tekster, tegninger, billeder og andre elementer, der er
indeholdt i den, er beskyttet af ophavsretten. Det er forbudt at gengive indholdet af
betjeningsvejledningen i enhver form og på nogen måde (herunder fragmenter) og
bruge og / eller overføre dets indhold til tredjepart uden producentens skriftlige
samtykke. Overtrædelse af ovenstående resultat medfører pligten til at betale
erstatning. Vi forbeholder os retten til at forfølge yderligere krav.
2.3 Overensstemmelseserklæring
Apparatet overholder gældende standarder og EU-retningslinjer. Ovenstående er
bekræftet i EF-overensstemmelseserklæringen. Hvis det er nødvendigt, vil vi med
glæde sende dig den relevante overensstemmelseserklæring.
Transport, emballage og opbevaring
104304 7 / 27
DK
3 Transport, emballage og opbevaring
3.1 Leveringskontrol
Ved modtagelse af leveringen skal du straks kontrollere,om apparatet indeholder
alle komponenter, og at den ikke er blevet beskadiget under transporten. I tilfælde
af synlig transportskader, skal du nægte at modtage apparatet eller acceptere på
specielle betingelser. På transportselskabets transportdokumenter / fragtbrev skal
du mærke omfanget af skaden og lave en klage. Skjulte skader skal indberettes
umiddelbart efter, at de er blevet identificeret, da der kun kan påberåbes fordringer
inden for de gældende frister.
I mangel af dele eller tilbehør bedes du kontakte vores kundeserviceafdeling.
3.2 Emballage
Kast ikke kartonen væk. Det kan være nødvendigt at opbevare apparatet, når den
flyttes, eller når apparatet sendes til vores servicecenter i tilfælde af skade.
Apparatets emballage og individuelle komponenter er lavet af genanvendelige
materialer. Dette gælder: folier og plastposer, papemballage.
Ved bortskaffelse af emballage skal du overholde reglerne i dit land.
Genbrugsemballager skal genanvendes.
3.3 Opbevaring
Hold emballagen lukket, indtil apparatet er installeret, og følg markeringen
vedrørende indstilling og opbevaring. Emballagen bør kun opbevares under
følgende forhold:
– i lukkede rum
– skal opbevares i et tørt og støvfrit miljø
– væk fra aggressive midler
– på et sted, der er beskyttet mod sollys
– på et sted, der er beskyttet mod mekaniske stød.
Ved længere opbevaring (mere end tre måneder) skal tilstanden for alle dele og
emballagen kontrolleres regelmæssigt. Emballagen skal udskiftes med nye, om
nødvendigt.
Tekniske data
8 / 27 104304
DK
4 Tekniske data
4.1 Tekniske data
Navn:
Isterningemaskine Q 26
Art.nr.:
104304
Materiale:
CNS 18/10
Isterningsstørrelse:
kegleform (hul kegle)
Antal isterninger:
1
Isterningstørrelse (bredde x dybde x
højde) i mm:
32,5 x 29 x 41
Isterningsvægt i g:
21
Isterningsproduktion / arbejdscyklus:
15
Produktion maks. i kg. / time:
25 / 24
Beholderkapacitet i kg / isterninger, stk.:
10 / 588
Kølevæske / mængde i kg:
R290 / 0,070
Klimaklasse:
SN
Vandtilslutning:
3/4"
Vandafløb, Ø i mm:
20
Tilslutningsværdi:
0,265 kW | 220-240 V | 50 Hz
Mål (bredde x dybde x højde) i mm:
400 x 545 x 690
Vægt i kg:
30,9
Tekniske data
104304 9 / 27
DK
Navn:
Isterningemaskine Q 46
Art.nr.:
104306
Materiale:
CNS 18/10
Isterningsstørrelse:
kegleform (hul kegle)
Antal isterninger:
1
Isterningstørrelse (bredde x dybde x
højde) i mm:
32,5 x 29 x 41
Isterningsvægt i g:
21
Isterningsproduktion / arbejdscyklus:
35
Produktion maks. i kg. /time:
45 / 24
Beholderkapacitet i kg / isterninger, stk.:
16 / 941
Kølevæske / mængde i kg:
R290 / 0,080
Klimaklasse:
SN
Vandtilslutning:
3/4"
Vandafløb Ø i mm:
20
Tilslutningsværdi:
0,36 kW | 220-240 V | 50 Hz
Mål (bredde x dybde x højde) i mm:
500 x 600 x 690
Vægt i kg:
38,8
Version / egenskaber
• Køling: luftkøling
• Fyldningsniveausensor
• Produktion ved hjælp af et skovlsystem
• Styring: elektronisk
• Tænd/sluk-betjeningsknap
• Kontrollampe:
• Mulighed for indbygning
• Inklusiv: 1 isskovl
Vi forbeholder os retten til at foretage tekniske ændringer!
Tekniske data
10 / 27 104304
DK
4.2 Kompilering af apparatets komponenter
1. Hus
2. Betjeningsknap
3. Håndtag isskovl
4. Vandafløbsåbning
5. Temperatursonde
6. Vandbakke
7. Beholder
8. Beholderdør
9. Tilslutningskabel med netstik
10. Vandforbindelse
11. Afløbsport
12. Fødder (4x)
13. Ventilationshuller
14. Isskovl
Tekniske data
104304 11 / 27
DK
4.3 Fremgangsmåde
• Isproduktionen foregår ved spidserne (fingrene) af fordamperen, som er
nedsænket i et rum fyldt med vand. Vandet omrøres konstant med de roterende
skovle.
• Vandstanden kan justeres ved at dreje mikroflyderen eller vandsensoren
gennem slidsen, der er beregnet til dette formål på den passende støtte, efter at
have skruet fastgørelsesskruen 1 af (fig. 12). Denne justering skal foretages
med strømmen afbrudt.
• Når isterningerne når den tilsigtede størrelse, kommer de i kontakt med
skovlene, hvilket får den tilsvarende gearmotor til at vibrere, hvilket driver
mikroswitchen gennem et relæ, der udfører følgende handlinger:
– sender varm gas til fordamperen gennem åbningen af magnetventilen,
som et resultat af gradvis løsrivelse af isterningerne fra fordamperens
fingre.
– vipning af vandbeholderen, som er forbundet med gearmotoren med et
håndtag.
• Når de slippes, glider isterningerne til den skrå rist inde i rummet og
transporteres derefter til beholderhylden nedenfor.
• Vandet, der er tilbage i skålen, opsamles på den dybere hylde af beholderen og
drænes mod udløbet.
• Efter cirka et minut vender rummet automatisk tilbage til vandret position og
fyldes med vand til det tidligere markerede niveau. I mellemtiden lukker den
varme gasventil igen, og isterningsproduktionscyklussen kører regelmæssigt.
Den fulde produktionscyklus, kan tage fra 15 til 25 minutter, afhængig af vand
og omgivelsestemperatur,
• Mængden af isterningerne i beholderen styres af en elektronisk sonde placeret i
beholderen. Når isterningerne når sondehøjden, stopper apparatet automatisk
med at producere isterninger. Efter at isterningerne er fjernet, fortsætter
produktionen.
HENVISNING!
For at fremskynde reproduktionen af isterninger, bør sonden renses for
eventuelle resterende is.
Installation og betjeninga
12 / 27 104304
DK
5 Installation og betjeninga
5.1 Installation
FORSIGTIG!
I tilfælde af ukorrekt installation, indstilling, drift, vedligeholdelse eller
ukorrekt håndtering af maskinen kan der opstå personskader eller
driftsfejl.
Indstilling og installation samt reparation må kun udføres af en autoriseret
servicetekniker i overensstemmelse med gældende nationale lovgivning.
HENVISNING!
Producenten påtager sig intet ansvar eller garanti for skader, der
skyldes manglende overholdelse af regler eller forkert installation.
Udpakning / indstilling
• Pak apparatet ud og fjern alle eksterne og interne emballageelementer og
transportsikringer.
FORSIGTIG!
Fare for kvælning!
Børn må ikke får adgang til emballagematerialer som plastposer og
polystyrenkomponenter.
• Hvis der er en beskyttende film på apparatet, skal du fjerne den.
Beskyttelsesfolien bør fjernes langsomt for ikke, at efterlade eventuelle rester af
klæbemidlet. Fjern eventuelle rester af klæbemidlet med et egnet
opløsningsmiddel.
• Pas på ikke at skade skiltet eller advarselsindikationer på apparatet.
• Placer aldrig apparatet i fugtige eller våde omgivelser.
• Installer apparatet, så forbindelserne er let tilgængelige for hurtig afbrydelse,
hvis det er nødvendigt.
• Apparatet skal placeres på en overflade med følgende egenskaber:
– med tilstrækkelig bæreevne, vandbestandig, tør og modstandsdygtig
overfor høje temperaturer
Installation og betjeninga
104304 13 / 27
DK
– stor nok til at arbejde sammen med apparater uden problemer
– let tilgængelig
– med god ventilation.
• Apparatet kan læsses og losses med en gaffeltruck eller en palleløfter, som er
mere end halvdelen af enhedens længde.
• Løfteren skal vælges i henhold til dimensionerne på det pakkede
apparat/elementer og vægten af apparatet.
• Ved håndtering skal du tage alle nødvendige forholdsregler for ikke at
beskadige apparatet.
• Fjern papemballagen fra træbunden, som apparatet står på.
• Løft derefter apparatet med en egnet løfteanordning (løftevogn eller lignende)
og træk træfoden ud.
• Anbring apparatet på et passende sted.
Krav til installationsstedet
Når du vælger et sted at installere apparatet, skal følgende betingelser være
opfyldt:
– den omgivende temperatur må ikke være mindre end 10 °C (50 °F) og
må ikke overstige 43 ° C (110 °F);
– vandtemperaturen må ikke være lavere end 10 ° C (50 ° F) og må ikke
overstige 32 ° C (90 ° F) (fig. 4 i begyndelsen af betjeningsvejledningen);
– trykket af det tilførte vand må ikke være lavere end 0,1 MPa (1 bar) og
må ikke være højere end 0,5 MPa (5 bar). Hvis trykket overstiger 0,5
MPa, skal der installeres en trykreduktion mellem vandindtaget og
apparatet (fig. 5);
– der må ikke være varmekilder i nærheden,
– apparatet må ikke udsættes for direkte sollys (fig. 6);
– stedet skal være støvfrit, da køleenhedens kondensator hurtigt kan
tilstoppe (fig. 8);
– køleenhedens blæser må ikke tildækkes (fig. 8),
– apparatet må ikke installeres i sænkede områder, da kølevæsken vil
falde ned i tilfælde af lækager (fig. 15),
– der må ikke være brændstof, brændbare eller eksplosive materialer
inden for en radius af 3 m, og der skal sikres tilstrækkelig luftcirkulation
(fig. 19).
• Husk, at bevare den mindste afstand fra vægge og genstande på 150 mm fra
siden og bagfra samt 50 mm fra siden (fig.3).
Installation og betjeninga
14 / 27 104304
DK
• Niveller apparatet (fig. 3). Hvis apparatet ikke står plant, kan det have en negativ
indvirkning på dets funktionalitet og vandafledning.
Fjern transportsikringer
1. Fjern topdækslets monteringsskruer.
2. Fjern topdækslet.
3. Fjern transportsikringerne på skovlmotoren. Overhold instruktionerne på den
vedhæftede mærkat (fig. 9).
4. Skru topdækslet fast på apparatet.
Vandforbindelse
1. Installer apparatet i nærheden af vandforbindelsen.
OBS!
Tilslut kun apparatet til en drikkevandstilslutning. Ellers skal der
installeres en vandrensningsanordning.
2. Vandtilslutninger skal foretages før el-tilslutninger.
3. Tilslut den medfølgende 3/4” vandtilførselsslange til vandtilslutningen.
4. Tilslut den anden ende af denne slange til vandtilslutningen på bagsiden af
apparatet.
HENVISNING!
Af praktiske og sikkerhedsmæssige årsager anbefaler vi at installere en
afspærringsventil, som ikke er inkluderet i leveringsomfanget (fig. 7):
1. Kontakt; 2. Stikkontakt; 3. Stik; 4. Vandtilslutning; 5. Afspærringsventil;
6. Kondensatorvandafløb: vandkølende version; 7. Vandafløb fra beholderen;
8. Vand drænes ned i en åben sifon.
Vandafløb
1. Tilslut den medfølgende afløbsslange til afløbsstikket på bagsiden af apparatet.
2. Sæt den anden ende af afløbsslangen ind i den åbne sifon (fig. 7).
HENVISNING!
For at sikre perfekt dræning skal afløbsslangen have en hældning på
mindst 3 % og være forsigtig med ikke at vikle eller knække afløbsslangen.
Installation og betjeninga
104304 15 / 27
DK
Tilslutning til strømforsyning
• Kontroller, at apparatets tekniske data (se typeskiltet) svarer til dataene i det
lokale netværk.
• Tilslut apparatet til en enkelt, jordet og tilstrækkeligt beskyttet stikkontakt. Tilslut
ikke apparatet til en stikkontakter med flere stik.
• Tilslut tilslutningsledningen, så ingen kan træde på den eller gå over den.
• Den maksimalt tilladte tolerance for spændingsforskellen er ±10 % af den
nominelle værdi.
• Det elektriske kredsløb mellem apparatet og strømforsyningstilslutningen skal
være udstyret med en passende flerpolet afbryder (fig. 7), som er i stand til at
give kontaktåbningsafstanden, hvilket muliggør fuldstændig afbrydelse under
betingelserne for overspændingskategori III.
• Hvis apparatet bringes ind i rummet udefra om vinteren, skal den opvarmes til
stuetemperatur i et par timer, før den tages i brug.
• Vent i 1 time, før kølevæsken sætter sig ned, derefter kan du tilslutte apparatet
til strømforsyningen.
• Efter en strømafbrydelse eller efter at stikket er fjernet fra stikkontakten, kan
apparatet forbindes igen til strømforsyningen efter mindst 5 minutter.
Installation og betjeninga
16 / 27 104304
DK
5.2 Betjening
Forberedelse af apparatet
1. Fjern alt tilbehør fra (vandindtagsslangen, vandafløbsslangen, isskovlen,
dokumenterne) fra apparatets beholder.
2. Rengør apparatet inden brug, som beskrevet i kapitel 6 „Rengøring".
3. Tør apparatet grundigt.
Brugeranvisninger
• Hvis apparatet er installeret i områder, hvor drikkevand har et højt saltindhold,
skal du følge instruktionerne omhyggeligt for at undgå mulige nedbrud.
• For at forhindre, at isen får en ubehagelig lugt eller smag, må du aldrig
opbevare mad, flasker eller andet i beholderen.
• Lad ikke beholderlåget stå åben under normal drift.
Opstart
1. Kontroller, at vand- og eltilslutningerne er korrekte, før idriftsættelse.
2. Kontroller, at båndene, skruerne, boltene og klemmerne er strammet fast og
ikke er blevet løsnet under transport for at forhindre vandlækage eller andre
fejlfunktioner under drift.
3. Åbn vandtilslutningshanen og afspærringsventilen.
4. Tilslut apparatet til et enkelt stikkontakt.
Apparatet er i Standby. Betjeningsknappen blinker hvert 30. sekund.
5. For at forlade Standbytilstanden og tænde for apparatet skal du trykke på
betjeningsknappen i mindst 3 sekunder, indtil der lyder et langt bip, som
informerer om at apparatet er startet (fig. 11).
ANVISNINGER!
Vi anbefaler, at du ikke bruger isterninger fra de første 5 produktionscyklusser til
drikkevarer eller mad.
Luk aldrig for vandtilførslen, mens apparatet er i drift, og tildæk eller bloker
aldrig luftindtagsåbningerne.
Kontroller, at der kommer vand ind i rummet, at sensoren og/eller flyderen
stopper gennemstrømningen i at løbe over, og at der ikke er utætheder i
systemet og vandrørene. Normal vandstand inde i rummet er ca 5/10 mm fra de
øverste kanter. (fig. 12)
Installation og betjeninga
104304 17 / 27
DK
Vandstanden kan justeres ved at dreje mikroflyderen eller vandsensoren
gennem slidsen, der er beregnet til dette formål på den passende støtte, efter at
have skruet fastgørelsesskruen 1 af (fig. 12). Denne justering skal foretages
med strømmen afbrudt.
6. Sørg for, at der ikke opstår unormale vibrationer på grund af løse skuer.
7. Hvis der er behov for interversion på grund af vandlækage, tilspænding af
skruer osv., skal apparatet altid slukkes først.
8. Tjek isproduktionscyklussen for at se, om isterningerne er tømt i beholderen.
9. Kontroller beholdersondens funktion: placer en isterning på sonden inde i
beholderen, apparatet bør stoppe inden for 1 minut og genstarte automatisk, så
snart isterningen er fjernet.
10. Sæt det tidligere fjernede dæksel på igen.
Placering af sonden i beholderen
På grund af ændringer i den omgivende temperatur over tid, er den indstillede
værdi af temperatursonden i beholderen muligvis ikke tilstrækkelig. For at indstille
denne værdi, fortsæt som følger:
1. Tryk på betjeningsknappen 3 gange i standby-tilstanden inden for 2 sekunder
(fig. 11).
Betjeningsknappen bliver hvid eller rød.
2. For at øge den indstillede temperatur, tryk på betjeningsknappen (fig. 11) og
forsøg at øge den røde.
3. For at reducere temperaturen skal du trykke på betjeningsknappen, indtil farven
skifter til hvid.
Hvis der ikke trykkes på betjeningsknappen i 5 sekunder, gemmes den foretagne
indstilling og skiftefasen afsluttes.
Installation og betjeninga
18 / 27 104304
DK
Driftsstatus / alarmstatuskontrollamper
Indikator/ alarm
RØD
HVID
For lang kølecyklus -alarm
blinker 1x
ON 3"
Pumpealarm
blinker 1x
blinker 1x
Ændring af alarmens varighed mellem
to produktionscyklusser
blinker 2x
ON 3"
Defekt sedimentsonde -alarm
blinker 3x
ON 3"
IR-sonde -alarm
blinker 3x
ON 3"
Aflæsnings-/belastningsparametre HACCP
blinker 3x
blinker 3x
Defekt kondensatorsonde -alarm
blinker 4x
ON 3"
Defekt fordampersonde -alarm
blinker 5x
ON 3"
Fordamper/sediment omvendt sonde alarm
blinker 5x
blinker 2x
For lang afrimningsproces -alarm
blinker 6x
ON 3"
Kondensatorrengøring -alarm
blinker 7x
ON 3"
Startfase
OFF
2 Hz lampe
Isproduktion
OFF
ON
Isudkast
OFF
ON
Fuld beholder
OFF
blinker 10 sek.
Standby
OFF
blinker 30 sek.
Vaskecyklusfase -alarm (valgfri)
OFF
ON 3"
Ozoncyklusfase -alarm (valgfri)
OFF
ON 1"
Strømsvigt eller strømforsyningssvigt alarm
OFF x 1“
ON 5"
Høj kondensatortemperatur -alarm
ON
OFF
Højtryksalarm
ON
OFF
Gasopladningsfasesignal
ON 1"
ON 1"
Vandmangel alarm
ON 3"
blinker 1x
Periodisk vedligeholdelse -alarm
ON 3"
ON 3"
Kapacitiv sensor -alarm
ON 3"
blinker 3x
Installation og betjeninga
104304 19 / 27
DK
Høj fordampertemperatur -alarm
ON 3"
blinker 2x
Lav fordampertemperatur -alarm
ON 3"
blinker 4x
OFF: LED-indikator / farve altid slukket
ON: LED-indikator / farve altid tændt
Blinker: LED-indikator / farve tændt i 0.2 s og slukket i 0.3 s
Driftsfejl
OBS!
I tilfælde af funktionsfejl afbrydes strømforsyningen og vandforsyningen.
Kontakt et autoriseret servicecenter, tjek apparatet og få det repareret.
• Kontroller, at vandforsyningshanen er åben.
• Kontroller, at apparatet har strømforsyning: stikket er sat korrekt i, og kontakten
er tændt.
• Sørg for, at der ikke opstår unormale vibrationer på grund af løse skuer.
• Ved behov for arbejde på grund af vandtab, tilspænding af skruer osv., skal du
altid slukke for apparatet først og kontrollere, at der ikke er lækage på grund af
blokering af afløb.
• Hvis apparatet producerer for lidt is, skal du kontrollere kondensatoren for snavs
eller kølemiddellækage.
Rengøring
20 / 27 104304
DK
6 Rengøring
6.1 Sikkerhedsanvisninger ved rengøring
• Apparatet skal afbrydes fra strømforsyningen inden rengøring.
• Lad apparatet afkøle helt.
• Sørg for, at der ikke kommer vand ind i apparatet. Sænk ikke apparatet under
rengøring i vandet eller andre væsker. Brug ikke vandstråle under tryk for at
rengøre apparatet.
• Brug ikke skarpe eller metalgenstande (kniv, gaffel osv.) til at rengøre apparatet.
Skarpe genstande kan beskadige enheden og føre til elektrisk stød, når det
kommer i kontakt med ledende komponenter.
• Brug ikke slibemidler, der indeholder opløsningsmidler eller kaustiske
rengøringsmidler. Disse kan beskadige overfladen.
6.2 Rengøring
Brugerrengøring
1. Apparatet skal rengøres grundigt i slutningen af arbejdsdagen og efter en
længere periode uden brug.
2. Rengør huset med en blød klud fugtet med et klorfrit rengøringsmiddel til rustfrit
stål.
3. Rengør det indre rum med en svamp eller klud dyppet i lunkent vand og lidt
natriumbicarbonat.
4. Skyl grundigt med rent vand.
5. Tør det indre rum grundigt.
Hvis apparatet ikke bruges i længere tid:
– sluk for apparatet og afbryd det fra strøm- og vandforsyningen;
– fjern produceret is fra beholderen;
– dræn hele vandet;
– udfør en grundig rengøring;
– Lad beholderlåget (lugen) stå lidt åben.
Rengøring
104304 21 / 27
DK
Afkalkning og desinfektion
For at undgå problemer forårsaget af vandhårdhed, og dermed forurening på dele
og komponenter i kontakt med vand, er isterningmaskinen udstyret med "Self
Cleaning".
Denne funktion giver dig mulighed for at holde enheden ren, fri for kalk og
aflejringer takket være den rensende virkning af et specielt afkalkningsmiddel.
Overhold producentens anvisninger vedrørende det brugte afkalkningsmiddel.
OBS!
For at sikre enhedens renhed anbefaler vi at udføre afkalkningscyklussen
3 - 4 gange om året, afhængigt af ledningsvandets hårdhed.
Udførelse af en rengørings- og desinfektionscyklus
OBS
Når du forbereder afkalkningsopløsningen (vand + citronsyre), skal du
tage de nødvendige forholdsregler ved kontakt med citronsyre og bære
handsker og beskyttelsesbriller.
1. Sæt apparatet i standby-tilstand.
2. Fjern al is fra isbeholderen.
3. Hæld mindst 500 ml afkalkningsopløsning i apparatets indre rum (fig. 14).
4. Hold Standby-knappen nede i mindst 9 sekunder for at starte
afkalkningscyklussen.
Knappen blinker som følger under afkalkningscyklussen : slukker i 1 sekund og
tænder (hvid) i 3 sekunder. Apparatet skifter til Standbytilstanden, når rengøringsog desinfektionscyklussen er afsluttet.
Afkalkningscyklussen tager cirka 2 timer og 15 minutter.
Når anti-kalkfunktionen er blevet aktiveret, kan afkalkningscyklussen ikke afbrydes.
I tilfælde af strømsvigt fortsætter apparatet fra det punkt, hvor afbrydelsen skete.
ANVISNING!
Hvis apparatet ikke har været brugt i lang tid, anbefales det at udføre en
afkalkningscyklus, før isproduktionen påbegyndes.
Rengøring
22 / 27 104304
DK
Kundeservicerengøring
Luftfilter og kondensator
Rengør regelmæssigt luftfilteret og luftkondensatoren, som er placeret bag
apparatets frontdæksel (fig. 13), for at opretholde apparatets effektivitet og levetid:
– træk luftfilteret ud
– rengør luftfilteret under en strøm af varmt vand og tør det grundigt
– skru af og fjern frontdækslet
– rengør kondensatoren med en blød børste eller støvsuger
– fastgør frontdækslet med skruerne
– installer luftfilteret
OBS!
Brug aldrig apparatet uden luftfilteret for at undgå nedbrud.
Vandindløbsfilter
Vandindløbsfilteret skal rengøres regelmæssigt i henhold til følgende instruktioner:
– luk vandafspærringsventilen;
– skru vandindløbsslangen af;
– brug en tang til at trække vandindløbsfilteret ud fra dets sæde på
indgangen til magnetventilen;
– rengør vandindløbsfilteret under en vandstrøm;
– sæt vandindløbsfilteret på;
– fastgør vandtilførselsslangen.
Mulige driftsfejl
104304 23 / 27
DK
7 Mulige driftsfejl
Mögliche
OBS!
Nedenstående tabel beskriver mulige årsager og metoder til at fjerne
drifts-betjeningsfejl, der kan opstå under driften af apparatet. Disse fejl må
kun afhjælpes af en kvalificeret køletekniker.
Angiv artikelnummer, modelnavn og serienummer. Disse data findes på apparatets
typeskilt.
Fejlalarm
Apparatstatus
Fjernelse
For lang kølecyklus
-alarm
Tjek kondensatorventilation
Kontroller kølekredsløbet for tab
af kølemidlet
Ændring af
alarmens varighed
mellem to produktionscyklusser
Alarmvarigheden har
ændret sig mellem to
produktionscyklusser.
Tjek kondensatorens renhed og
ventilation
Tjek kondensatorventilatoren
Kontroller kredsløbet for tab af
kølemidlet
Vandmangel alarm
Apparatet stopper eller
venter på det næste
automatiske startforsøg
Kontroller vandforsyningen
Kontroller kredsløbet for
vandlækage
Tjek funktionen af vandindløbsventilen, rengør evt.
Kontroller sensorens position
Defekt
sedimentsondealarm
Apparatet stopper
Kontroller sondeforbindelsen til
PCB
Kontroller sondens integritet
Udskift beskadiget sonde
Periodisk
vedligeholdelsealarm
Apparatet fortsætter
med at køre
Kontakt kundeservice
(Nulstil alarmen ved at trykke på
betjeningsknappen i 10 sekunder)
Mulige driftsfejl
24 / 27 104304
DK
Fejlalarm
Apparatstatus
Fjernelse
Høj kondensatortemperatur-alarm
Apparatet stopper,
kondensatorventilatoren
forbliver tændt for at
sænke kondensatorens
temperatur
Tjek kondensatorens renhed og
ventilation
Kontroller ventilatorens funktion
Defekt
fordampersondealarm
Apparatet stopper
Kontroller
fordampersondeforbindelsen til
PCB
Udskift beskadiget sonde
Højtryksalarm
Apparatet stopper,
kondensatorventilatoren
forbliver tændt for at
sænke kondensatorens
temperatur
Tjek kondensatorens renhed og
ventilation
Kontroller, at kondensatorventilatoren roterer
Strømsvigt eller
strømforsyningssvigt-alarm
Apparatet stopper
Kontroller elektriske forbindelser
og strømforsyning
Frakobling af et alarmsignal:
– tryk én gang på
betjeningsknappen for at
dæmpe summeren
– andet tryk på
betjeningsknappen for at
slette signalet, hvis i det første
minut,
– kun et andet tryk på
betjeningsknappen, hvis
minuttet allerede er gået
Mulige driftsfejl
104304 25 / 27
DK
Fejlalarm
Apparatstatus
Fjernelse
Afløbspumpe
alarm
Tilstoppet afløbshul
Kontroller apparatet for blokering i
afløbsbanen
Defekt afløbspumpe alarm
Udskift afløbspumpen
For lang
afrimningsprocesalarm
Afrimningsprocessen
tager for lang tid
Tjek påfyldning af kølemidlet
Kapacitiv sensor alarm
Kontroller elektriske forbindelser
Kondensatorrengøring-alarm
Apparatet fortsætter
med at køre
Rengør luftfilteret og
kondensatoren
Fordamper
omvendt sondealarm
Apparatet stopper
Kontroller ledningerne på
sensorkortet, udskift sensorkortet
om nødvendigt
IR-sonde-alarm
Apparatet stopper, IRsonden er beskadiget
Kontroller sondeforbindelsen til
PCB
Udskift beskadiget sonde
Høj fordampertemperatur-alarm
Apparatet stopper
Kontroller positionen og
isoleringen af fordampersonden
Kontroller apparatet for tab af
kølemidlet
Lav fordampertemperatur-alarm
Apparatet stopper
Kontroller apparatet for tab af
kølemidlet
Kontroller placeringen af
fordampersonden
Bortskaffelse
26 / 27 104304
DK
8 Bortskaffelse
Elektrisk udstyr
Elektrisk udstyr er markeret med dette symbol. Elektrisk
udstyr skal bortskaffes og genanvendes på en forsvarlig og
miljøvenlig måde. Brug ikke elektriske apparater i
husholdningsaffald. Afbryd enheden fra strømforsyningen,
og fjern forbindelseskablet fra apparatet.
Elektriske apparater skal tages til udpegede indsamlingssteder.
Kølemiddel
Drivstoffet, der anvendes i apparatet, er brandfarligt. Det skal bortskaffes i
overensstemmelse med de nationale bestemmelser.
Loading...
