Beschreibung

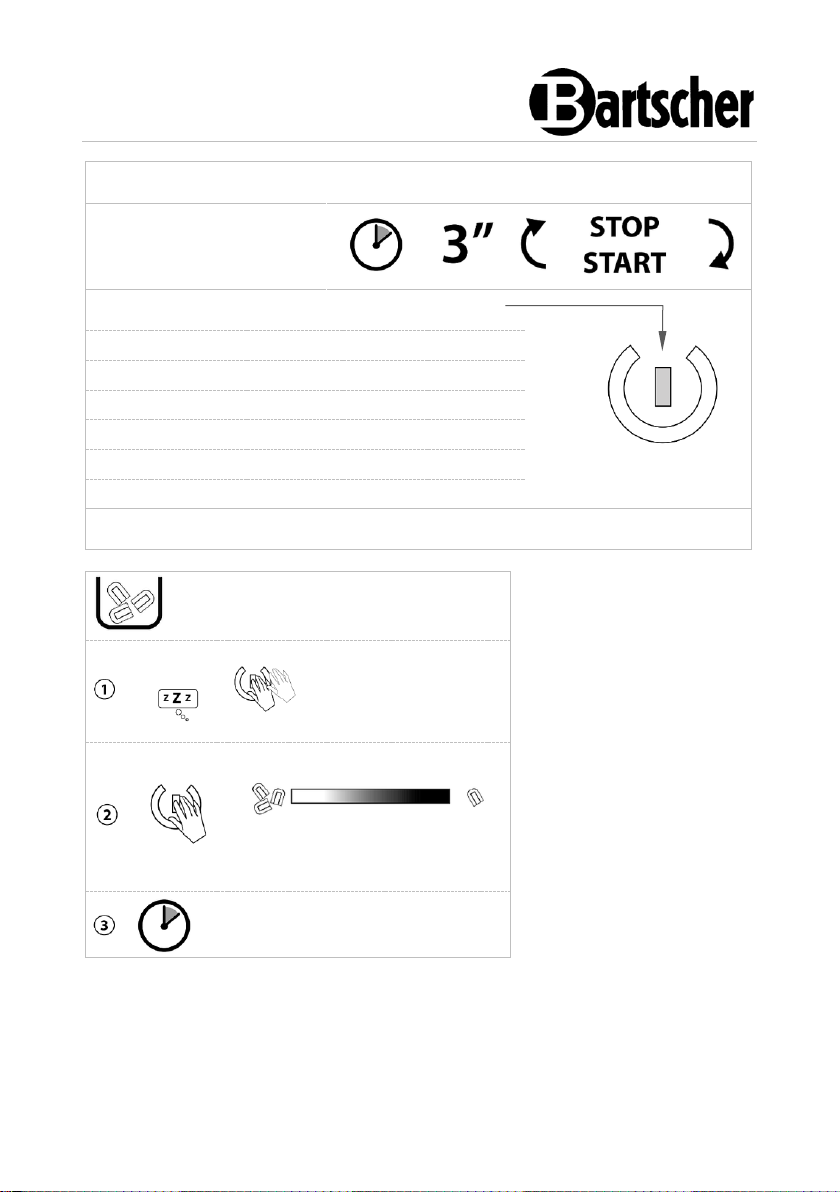

Zkrácený návod
DOTKNĚTE
Provozní stav
Stav LED diody
Standby
každých 30”
Plný zásobník
každých 10”
Začátek výrobního cyklu
každých 0,5”
Výroba ledu
ON
Alarm Blackout
ON 5” + OFF
Cyklus čištění
ON 3” + OFF
VÝSTRAHA! V případě dalších alarmů kontaktujte servis.
Umístění
Sonda zásobníku
Fáze
Standby
3KRÁT SE
DOTKNĚTE
BÍLÁ
ČERVENÁ
Dotkněte se,
abyste změnili nastavení
Po 60” se nastavení uloží
CZ
5
104304 1 / 27
Originální návod k obsluze
1 Bezpečnost .................................................................................................... 2
1.1 Vysvětlení výstražných vět ....................................................................... 2
1.2 Bezpečnostní pokynya ............................................................................. 3
1.3 Používání v souladu s určením ................................................................ 5
1.4 Používání v rozporu s určením ................................................................ 5
2 Všeobecné informace .................................................................................... 6
2.1 Odpovědnost a záruka ............................................................................. 6
2.2 Ochrana autorských práv ......................................................................... 6
2.3 Prohlášení o shodě .................................................................................. 6
3 Přeprava, obal a skladování .......................................................................... 7
3.1 Kontrola dodávky ..................................................................................... 7
3.2 Obal ......................................................................................................... 7
3.3 Skladování ............................................................................................... 7
4 Technická specifikace ................................................................................... 8
4.1 Technická specifikace .............................................................................. 8
4.2 Přehled podsestav zařízení ................................................................... 10
4.3 Princip fungováni ................................................................................... 11
5 Instalace a obsluha ...................................................................................... 12
5.1 Instalace ................................................................................................ 12
5.2 Obsluha ................................................................................................. 16
6 Čištění ......................................................................................................... 20
6.1 Bezpečnostní pokyny pro čištění ........................................................... 20
6.2 Čištění .................................................................................................... 20
7 Možné poruchy ................................................................ ............................ 23
8 Recyklace .................................................................................................... 26
Bezpečnost
2 / 27 104304
CZ
Diese Bedienungsanleitung beschreibt di e Installation, Bedienung und Wartung des Geräts und gilt als wichtige Informationsqu elle und Nachschlagewerk. Die Ke nntnis aller enthaltenen Sicherheitshinw eise und Handlungsanweisungen schafft die Voraussetzung für das sichere und sachgerechte Arbeiten mit dem G erät. Darüber hinaus müssen die für de n Einsatzbereich des Geräts geltenden ör tlichen Unfallverhütungsvorschriften u nd allgemeinen Sicherheitsbestimmunge n eingehalten werden. Diese Bedienungs anleitung ist Bestandteil des Prod ukts und muss in unmittelbarer Nähe d es Geräts für das In¬stallations-, Bedi enungs-, Wartungs- und Reinigungspers onal jederzeit zugänglich auf¬bewahrt werd en. Wenn das Gerät an eine dritte Pers on
weitergegeben wird, muss die Bedienungsa nleitung mit ausgehändigt werden.
Před uvedením do provozu si přečtěte návod k obsluze a pak
jej uschovejte v blízkosti zařízení!
Tento návod k obsluze popisuje instalaci, provoz a údržbu zařízení a představuje
důležitý zdroj informací a odkazů. Znalost všech pokynů týkajících se bezpečnosti a
obsluhy uvedených v tomto návodu je podmínkou pro bezpečné a správné
používání zařízení. Kromě toho platí předpisy pro prevenci úrazů, bezpečnostní
předpisy a právní předpisy platné v oblasti použití zařízení.
Před zahájením práce se zařízením, a zejména před jeho uvedením do provozu, si
přečtěte tento návod k obsluze, abyste předešli zranění osob a materiálním
škodám. Nesprávné používání může způsobit poškození.
Tento návod k obsluze je nedílnou součástí výrobku a musí být neustále uchováván
v bezprostřední blízkosti zařízení. Pokud zařízení předáte jiné osobě, nutně
předejte tento návod k obsluze.
1 Bezpečnost
Zařízení bylo vyrobeno podle současných technických pravidel. Toto zařízení však
může být nebezpečné, pokud se používá nesprávně nebo v rozporu s určením.
Všechny osoby, které používají zařízení, musí dodržovat pokyny uvedené v návodu
k obsluze a dodržovat bezpečnostní pokyny.
1.1 Vysvětlení výstražných vět
Důležité bezpečnostní pokyny a varování v tomto návodu k obsluze jsou uvedeny
jako klíčové výstražné věty. Tyto pokyny bezpodmínečně dodržujte, abyste zabránili
úrazům, nehodám a škodám na majetku.
NEBEZPEČÍ!
Výstražné slovo NEBEZPEČÍ upozorňuje na nebezpečí, která budou
mít za následek smrt nebo vážný úraz, pokud se jim nevyhnete.
Bezpečnost
104304 3 / 27
CZ
VAROVÁNÍ!
Výstražné slovo VAROVÁNÍ upozorňuje na nebezpečí, která budou
mít za následek středně těžká nebo těžká zranění nebo smrt, pokud
se jim nevyhnete.
UPOZORNĚNÍ!
Výstražné slovo UPOZORNĚNÍ upozorňuje na nebezpečí, která
mohou mít za následek lehké až těžké zranění nebo smrt, pokud se
jim nevyhnete.
, die
POZOR!
Výstražné slovo POZOR znamená možné škody na majetku, ke
kterým může dojít v případě nedodržování bezpečnostních pokynů.
OZNÁMENÍ!
Symbol OZNÁMENÍ seznamuje uživatele s dalšími informacemi a
pokyny ohledně používání zařízení.
1.2 Bezpečnostní pokynya
Elektrický proud
• Příliš vysoké síťové napětí nebo nesprávná instalace mohou způsobit úraz
elektrickým proudem.
• Zařízení připojte pouze tehdy, když údaje na typovém štítku odpovídají
síťovému napětí.
• Abyste zabránili elektrickému zkratu, udržujte zařízení v suchu.
• Pokud dojde k poruše během provozu, okamžitě odpojte zařízení od
elektrického napájení.
• Nedotýkejte se zástrčky zařízení mokrýma rukama.
• Nikdy se nedotýkejte zařízení, pokud spadlo do vody. Ihned odpojte zařízení od
elektrického napájení.
• Veškeré opravy a otevírání krytu mohou provádět pouze odborníci a
specializované servisy.
• Zařízení nepřenášejte za napájecí kabel.
Bezpečnost
4 / 27 104304
CZ
• Napájecí kabel nevystavujte zdrojům tepla a ostrým hranám.
• Napájecí kabel neohýbejte, nemačkejte a nezavazujte.
• Napájecí kabel vždy zcela rozviňte.
• Nikdy nestavějte zařízení nebo jiné předměty na napájecí kabel.
• Chcete-li odpojit zařízení od elektrického napájení, vždy uchopte zástrčku.
• Síťový kabel pravidelně kontrolujte z hlediska poškození. Zařízení nepoužívejte
s poškozeným síťovým kabelem. Pokud je kabel poškozen, pak aby se
zabránilo nebezpečí, dejte jej vyměnit kvalifikovanému elektrikáři nebo servisu.
Nebezpečí požáru / Nebezpečí vyvolané hořlavými materiály / Nebezpečí
výbuchu!
• V zařízení nepoužívejte žádná jiná elektrická zařízení.
• V blízkosti tohoto nebo jiného zařízení neskladujte a nepoužívejte benzin a jiné
lehce hořlavé látky. Plyny mohou způsobit nebezpečí požáru nebo výbuchu
• Do zařízení nevkládejte žádné výbušné materiály, jako jsou spreje s lehce
hořlavým hnacím plynem. Z nádob naplněných lehce hořlavými plyny a
kapalinami může při nižších teplotách vytékat obsah, který se může vznítit od
jisker vytvářených elektrickým zařízením. Nebezpečí výbuchu!
• Když unikne chladivo, vytáhněte zástrčku ze zásuvky. Odstraňte všechny blízko
umístěné zdroje vznícení, vyvětrejte místnost a kontaktujte servis. Zabraňte
styku chladiva s očima, protože může vážně poranit oči.
• Nepoužívejte nikdy lehce hořlavé kapaliny k čištění zařízení a jeho části. Plyny,
které z nich unikají, mohou vyvolat požár nebo výbuch.
• V případě požáru odpojte zařízení od zdroje napájení před provedením
vhodných protipožárních opatření. Pokud je zařízení připojeno k elektrické síti,
nikdy oheň nehaste vodou. Po uhašení zajistěte dostatečný přísun čerstvého
vzduchu.
• Proces rozmrazování neurychlujte pomocí mechanických zařízení nebo zdrojů
tepla (svíčky nebo ohřívače), ani také jiným způsobem. Unikající pára může
vyvolat zkrat, zase příliš vysoká teplota může poškodit zařízení.
• Během provozu musí být všechny větrací otvory zařízení odkryty.
• Nepoškozujte nikdy chladicí systém zařízení.
Bezpečnost
104304 5 / 27
CZ
Obsluhující personál
• Toto zařízení nesmí obsluhovat osoby (včetně dětí) s omezenými fyzickými,
smyslovými nebo duševními schopnostmi a osoby s nedostatkem zkušeností
a/nebo nedostatkem znalostí.
• Děti by měly být pod dohledem, abyste měli jistotu, že si nehrají se zařízením
ani jej nezapínají.
Nesprávné používání
• Nesprávné nebo zakázané používání může poškodit zařízení.
• Zařízení používejte pouze tehdy, když jeho technický stav umožňuje bezpečnou
práci.
• Zařízení používejte pouze tehdy, když jsou všechny přípojky provedeny
v souladu s předpisy.
• Zařízení používejte pouze v čistém stavu.
• Používejte pouze originální náhradní díly. Nikdy neprovádějte sami žádné
opravy zařízení.
• Na zařízení neprovádějte žádné změny nebo úpravy.
1.3 Používání v souladu s určením
Jakékoli použití zařízení nad rámec následujícího určeného použití a/nebo jiného
použití je zakázáno a považuje se za používání v rozporu s určením.
Následující použití je v souladu s určením:
– Příprava kostek ledu.
1.4 Používání v rozporu s určením
Používání v rozporu s určením může vést ke zranění osob a materiálním škodám
způsobeným nebezpečným elektrickým napětím, požárem a vysokými teplotami.
Pomocí zařízení provádějte pouze práce, které jsou popsány v tomto návodu.
Všeobecné informace
6 / 27 104304
CZ
2 Všeobecné informace
2.1 Odpovědnost a záruka
Všechny informace a pokyny uvedené v tomto návodu k obsluze byly sestaveny se
zohledněním platných předpisů, aktuálního stavu techniky a také našich
dlouholetých znalostí a zkušeností. Při objednání speciálních modelů nebo
dodatečných možností a při použití nejnovějších technických znalostí se může
dodané zařízení za určitých okolností lišit od popsaných vysvětlivek a výkresů
uvedených v tomto návodu k obsluze.
Výrobce nenese žádnou odpovědnost za škody a závady vyplývající z:
– nedodržování pokynů,
– používání v rozporu s určením,
– provádění technických změn uživatelem,
– používání neschválených náhradních dílů.
Vyhrazujeme si právo provádět technické změny výrobku jako součást zlepšení
použitelnosti a dalšího vývoje.
2.2 Ochrana autorských práv
Návod k obsluze a v něm uvedené obsah, obrázky, fotografie a další ilustrace jsou
chráněny autorským právem. Bez získání písemného souhlasu výrobce je
zakázáno kopírovat obsah návodu k obsluze v jakékoli formě a jakýmkoli způsobem
(včetně částí) a využívat a/nebo poskytovat jeho obsah třetím osobám. Porušení
výše uvedeného bude mít za následek povinnost náhrady škody. Další nároky jsou
vyhrazeny.
2.3 Prohlášení o shodě
Zařízení vyhovuje platným normám a směrnicím Evropské unie. Potvrzuje to ES
prohlášení o shodě. Bude-li třeba, rádi vám zašleme odpovídající prohlášení o
shodě.
Přeprava, obal a skladování
104304 7 / 27
CZ
3 Přeprava, obal a skladování
3.1 Kontrola dodávky
Po dodání zásilky ihned zkontrolujte, zda je zařízení kompletní a zda nebylo
poškozeno během přepravy. V případě zjištění viditelného poškození při přepravě
odmítněte převzít zařízení nebo jej převezměte s výhradou. Na přepravním dokladu
/ dodacím listu kurýrní firmy popište poškození a podejte reklamaci. Skryté vady
nahlaste ihned po jejich zjištění, protože odškodnění lze uplatnit pouze v rámci
platných lhůt pro podání reklamace.
Pokud chybí součásti nebo příslušenství, kontaktujte prosím náš klientský servis.
3.2 Obal
Nevyhazujte kartonovou krabici. Můžete ji potřebovat pro úschovu zařízení, při
stěhování nebo pro zaslání zařízení do našeho servisního střediska v případě
poškození.
Obal a jednotlivé komponenty jsou vyrobeny z recyklovatelných materiálů. Jsou to
zejména plastové fólie a sáčky, obal z kartonu.
Při likvidaci obalu dodržujte předpisy platné vdané zemi. Obalový materiál vhodný
pro opětovné využití odevzdejte k recyklaci.
3.3 Skladování
Obal nechte zavřený do okamžiku instalace zařízení a při uchovávání dodržujte
vnější označení znázorňující způsob postavení a skladování. Obal uchovávejte v
následujících podmínkách:
– v uzavřených místnostech
– v suchém a bezprašném prostředí
– mimo dosah agresivních přípravků
– na místě chráněném proti slunečnímu záření
– na místě chráněném proti mechanickým otřesům.
Při delším skladování (déle než tři měsíce) pravidelně kontrolujte stav všech
součástí a obalů. Bude-li třeba, obal vyměňte za nový.
Technická specifikace
8 / 27 104304
CZ
4 Technická specifikace
4.1 Technická specifikace
Název:
Výrobník ledových kostek Q 26
Č. výr.:
104304
Materiál:
CNS 18/10
Provedení kostek ledu:
kuželovitý tvar (dutý kužel)
Počet velikostí kostek ledu:
1
Velikost kostek ledu (š x h x v) v mm:
32,5 x 29 x 41
Hmotnost kostky ledu v g:
21
Výroba kostek ledu / výrobní cyklus:
15
Výroba max. v kg /hod.:
25 / 24
Objem nádoby v kg / kostky ledu ks:
10 / 588
Chladivo/množství v kg:
R290 / 0,070
Klimatická třída:
SN
Přípojka vody:
3/4"
Odtok vody, Ø v mm:
20
Napětí/příkon:
0,265 kW | 220-240 V | 50 Hz
Rozměry (š x h x v) v mm:
400 x 545 x 690
Hmotnost v kg:
30,9
Technická specifikace
104304 9 / 27
CZ
Název:
Výrobník ledových kostek Q 46
Č. výr.:
104306
Materiál:
CNS 18/10
Provedení kostek ledu:
kuželovitý tvar (dutý kužel)
Počet velikostí kostek ledu:
1
Velikost kostek ledu (š x h x v) v mm:
32,5 x 29 x 41
Hmotnost kostky ledu v g:
21
Výroba kostek ledu / výrobní cyklus:
35
Výroba max. v kg /hod.:
45 / 24
Objem nádoby v kg / kostky ledu ks:
16 / 941
Chladivo/množství v kg:
R290 / 0,080
Klimatická třída:
SN
Přípojka vody:
3/4"
Odtok vody, Ø v mm:
20
Napětí/příkon:
0,36 kW | 220-240 V | 50 Hz
Rozměry (š x h x v) v mm:
500 x 600 x 690
Hmotnost v kg:
38,8
Provedení / vlastnosti
• Chlazení: chlazeno vzduchem
• Senzor hladiny
• Výroba pomocí lopatkového systému
• Ovládání: elektronické
• Ovládací tlačítko ZAP/VYP
• Kontrolka
• Možnost vestavění
• Příslušenství: 1 lopatka na led
Technické změny vyhrazeny!
Technická specifikace
10 / 27 104304
CZ
4.2 Přehled podsestav zařízení
1. Plášť
2. Ovládací tlačítko
3. Držák na lopatku na led
4. Otvor pro vypouštění vody
5. Teplotní sonda
6. Miska na vodu
7. Nádoba
8. Dvířka nádoby
9. Připojovací kabel se síťovou
zástrčkou
10. Přípojka vody
11. Výpustný otvor
12. Nožky (4x)
13. Větrací otvory
14. Lopatka na led
Technická specifikace
104304 11 / 27
CZ
4.3 Princip fungováni
• Na prstech výparníku se tvoří kostky ledu, které jsou ponořeny do vany
naplněné vodou. Vodu neustále promíchávají rotující lopatky.
• Hladinu vody můžete upravit otočením mikroplováku nebo senzoru vody přes
k tomu určenou mezeru umístěnou na příslušném držáku po vyšroubování
upevňovacího šroubu 1 (obr. 12). Toto nastavení provádějte při vypnutém
napájení.
• Jakmile kostky ledu dosáhnou předpokládané velikosti, dostanou se do kontaktu
s lopatkami, což způsobí vibrace příslušného převodového motoru, který napájí
mikrospínač provádějící přes relé následující činnosti:
– zasílání horkého plynu do výparníku otvorem elektromagnetického
ventilu, v následku čehož se postupně oddělují kostky od prstů
výparníku.
– překlopení nádoby na vodu, která je spojena s převodovým motorem
pomocí páky.
• Po uvolnění kostky ledu sklouznou na nakloněnou mřížku umístěnou uvnitř vany
a pak jsou transportovány na níže se nacházející polici nádoby.
• Zbývající voda v misce se shromažďuje ve spodní polici nádoby a odvádí se
odtoku.
• Asi po jedné minutě se vana automaticky vrátí do vodorovné polohy a naplní se
vodou na přednastavenou úroveň. Mezitím se ventil horkého plynu zpět uzavře
a výrobní cyklus kostek ledu běží normálně. Délka celého výrobního cyklu se
může lišit asi o 15 až 25 minut v závislosti na teplotě vody a prostředí.
• Množství kostek ledu v nádobě řídí elektronická sonda umístěná v nádobě.
Jakmile kostky ledu dosáhnout výšky sondy, zařízení automaticky zastaví
výrobu kostek ledu. Po vyjmutí kostek ledu opět pokračuje výroba kostek ledu.
POKYN!
Pro rychlejší obnovení kostek ledu očistěte sondu od eventuálních zbytků
ledu.
Instalace a obsluha
12 / 27 104304
CZ
5 Instalace a obsluha
5.1 Instalace
UPOZORNĚNÍ!
Nesprávná instalace, nastavení, obsluha, údržba nebo nevhodné
zacházení se zařízením mohou mít za následek zranění osob a
poškození majetku.
Postavení, instalaci a opravy může provádět pouze autorizovaný servis v
souladu s právními předpisy platnými v dané zemi.
POKYN!
Výrobce nezodpovídá ani neručí za škody způsobené nedodržením
předpisů nebo nesprávnou instalací.
Vybalení / instalace
• Zařízení vybalte a odstraňte veškerý obalový materiál a také přepravní pojistky.
UPOZORNĚNÍ!
Nebezpečí udušení!
Znemožněte dětem přístup k obalovým materiálům, jako jsou plastové
sáčky a polystyrenové prvky.
• Bude-li třeba, odstraňte ze zařízení ochrannou fólii. Ochrannou fólii stahujte
pomalu, aby nezůstaly zbytky lepidla. Případné zbytky lepidla odstraňte
vhodným rozpouštědlem.
• Dávejte pozor, abyste nepoškodili typový štítek a výstražné pokyny na zařízení.
• Zařízení nikdy neumísťujte do vlhkých nebo mokrých prostor.
• Zařízení postavte tak, aby zástrčka byla snadno přístupná, bude-li třeba rychle
odpojit zařízení.
• Zařízení postavte na povrch s následujícími vlastnostmi:
– rovný, dostatečně nosný, vodotěsný, suchý a žáruvzdorný
– dostatečně velký, aby bylo možné bez překážek obsluhovat zařízení
– snadno přístupný
Instalace a obsluha
104304 13 / 27
CZ
– s dobrou cirkulací vzduchu.
• Zařízení můžete nakládat a vykládat pomocí vysokozdvižného nebo paletového
vozíku, který má více než polovinu délky zařízení.
• Zvedací prostředek zvolte podle rozměrů zabaleného zařízení / komponentů a
hmotnosti zařízení.
• Při manipulaci proveďte veškerá nezbytná bezpečnostní opatření, aby nedošlo
k poškození zařízení.
• Odstraňte kartonový obal z dřevěné základny, na které stojí zařízení.
• Pak zařízení zvedněte pomocí vhodného zvedacího zařízení (vysokozdvižného
vozíku nebo podobného) a vyjměte dřevěnou základnu.
• Postavte zařízení na vhodné místo.
Požadavky na místo instalace
Při výběru místa instalace zařízení zajistěte následující podmínky:
– teplota prostředí nesmí být nižší než 10 °C (50 °F) a vyšší než 43 °C
(110 °F);
– teplota vody nesmí být nižší než 10 °C (50 °F) a nesmí být vyšší než 32
°C (90 °F) (obr. 4 na začátku návodu k obsluze);
– tlak přívodu vody nesmí být nižší než 0,1 MPa (1 bar) a nesmí být vyšší
než 0,5 MPa (5 barů). Pokud tlak překročí 0,5 MPa, nainstalujte mezi
přívod vody a zařízení redukční ventil (obr. 5);
– v blízkosti nesmí být žádné zdroje tepla,
– zařízení nesmí být vystaveno přímému slunečnímu záření (obr. 6);
– místo musí být zbaveno prachu, protože kondenzátor chladicí jednotky
se může rychle ucpat (obr. 8);
– ventilátor chladicí jednotky nesmí být zakrytý (obr. 8),

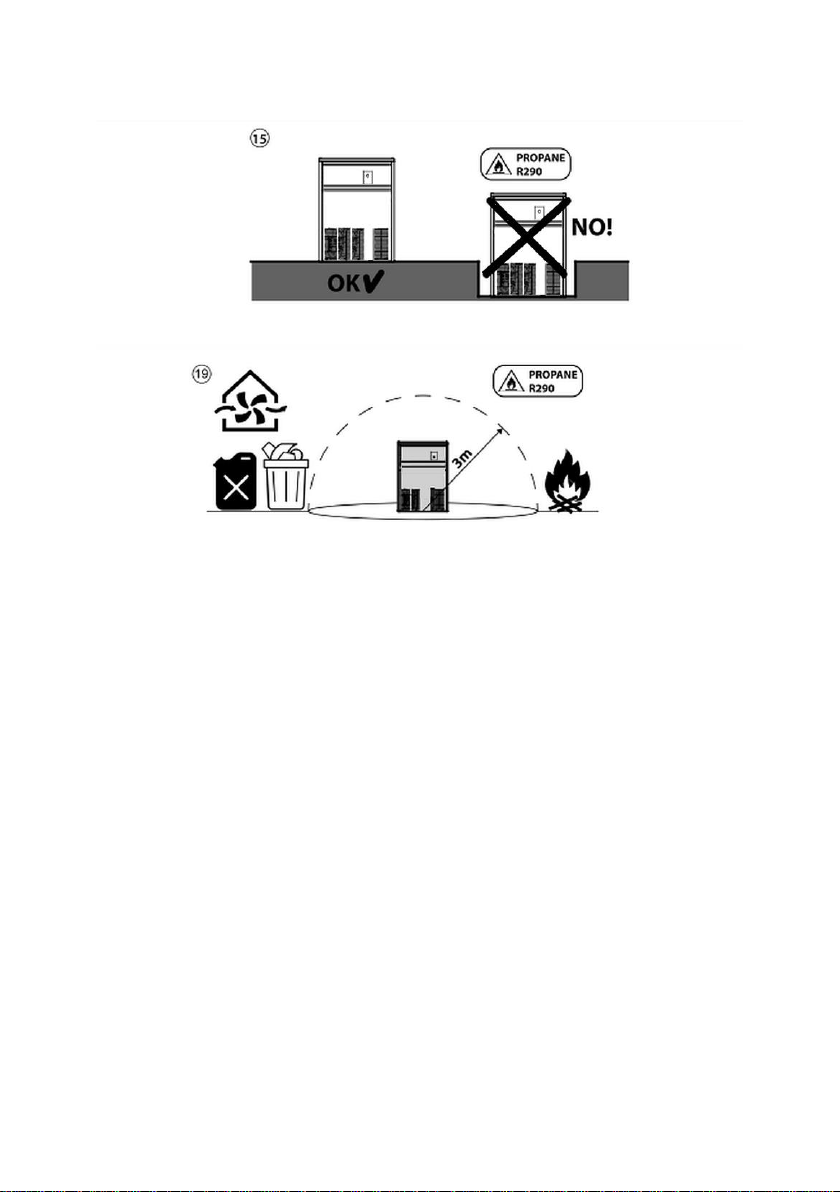

– zařízení neinstalujte ve sníženém prostoru, protože chladivo v případě
eventuálních netěsností bude klesat dolů (obr. 15),
– v okruhu 3 m nesmí být žádná paliva, hořlavé nebo výbušné látky a musí
být zajištěna dostatečná cirkulace vzduchu (obr. 19).
• Dodržujte minimální vzdálenost 150 mm od stěn a jiných předmětů vzadu a také
50 mm po stranách (obr. 3).
• Zařízení vyrovnejte (obr. 3). Pokud zařízení není vyrovnáno, může to negativně
ovlivnit funkčnost zařízení a odtok vody.
Instalace a obsluha
14 / 27 104304
CZ
Odstranění přepravní pojistky
1. Odstraňte šrouby zajišťující horní kryt.
2. Sejměte horní kryt.
3. Odstraňte přepravní pojistky na lopatkovém motoru. Dodržujte pokyny na
přiloženém štítku (obr. 9).
4. Přišroubujte horní kryt k zařízení.
Přípojka vody
1. Zařízení nainstalujte v blízkosti vodovodní přípojky.
VÝSTRAHA!
Zařízení připojujte pouze k vodovodní přípojce s kvalitou pitné vody.
V opačném případě musí být nainstalováno zařízení na čištění vody.
2. Před elektrickým připojením proveďte připojení vody.
3. Připojte dodanou hadici 3/4” k vodovodní přípojce.
4. Druhý konec této hadice připojte k přípojce vody na zadní straně zařízení.
POKYN!
Z praktických a bezpečnostních důvodů doporučujeme nainstalovat
uzavírací ventil, který není součástí dodávky (obr. 7):
1. Přepínač; 2. Zásuvka; 3. Zástrčka; 4. Přípojka vody; 5. Uzavírací ventil;
6. Odtok vody z kondenzátoru: provedení vodního chlazení;
7. Odtok vody ze zásobníku; 8. Odtok vody do otevřeného sifonu.
Odtok vody
1. Připojte přiloženou odtokovou hadici k odtokové přípojce na zadní straně
zařízení.
2. Druhý konec odtokové hadice vody zaveďte do otevřeného sifonu (obr. 7).
POKYN!
Aby byl zajištěn dokonalý odtok vody, musí mít odtoková hadice vody
sklon minimálně 3 %, přičemž dávejte pozor, aby hadice nebyla zamotaná
nebo zalomená.
Připojení k elektrickému proudu
• Zkontrolujte, zda technické parametry zařízení (viz typový štítek) odpovídají
parametrům místní elektrické sítě.
Instalace a obsluha
104304 15 / 27
CZ
• Zařízení připojte do samostatné, dostatečně zabezpečené zásuvky s
ochranným kolíkem. Zařízení nepřipojujte k vícenásobné zásuvce.
• Napájecí kabel položte tak, aby nikdo nemohl na něho stoupnout nebo o něj
zakopnout.
• Maximální přípustná tolerance s ohledem na rozdíl napětí činí ±10 % jmenovité
hodnoty.
• Elektrický obvod mezi zařízením a napájecí přípojkou vybavte vhodným
vícepólovým odpojovačem (obr. 7), který může zajistit rozepínací vzdálenost
kontaktů umožňující úplné oddělení za podmínek III. kategorie přepětí.
• Pokud zařízení přinesete v zimě zvenčí do místnosti, nechte jej před připojením
několik hodin aklimatizovat na pokojovou teplotu.
• Před připojením zařízení k elektrickému napájení počkejte 1 hodinu, než se
chladivo usadí.
• Po výpadku napájení nebo odpojení zástrčky ze zásuvky nepřipojujte zařízení k
napájení po dobu nejméně 5 minut.
• Die Steckdose muss leicht zugänglich sein , so dass das S tromkabel n otfalls schnell a bgezogen werd en kann.• Gniazdo elektryczne powinno być łatwo dostępne, tak a by w razie potrze by można było s zybko odłączyć k abel zasilając y. Gniazdo elektryczne powinno być łatwo dostępne, tak a by w razie potrze by można był o szybko odłączyć k abel zasil ający.
Instalace a obsluha
16 / 27 104304
CZ
5.2 Obsluha
Příprava zařízení
1. Ze zásobníku zařízení vytáhněte veškeré příslušenství (přívodní hadici,
odtokovou hadici, lopatku na led, dokumenty).
2. Zařízení před použitím vyčistěte podle pokynů uvedených v kapitole 6
„Čištění“.
3. Zařízení důkladně osušte.
Návod k použití
• Pokud zařízení nainstalujete v oblastech, kde má pitná voda vysoký obsah soli,
dodržujte pokyny, abyste předešli možným poruchám.
• Abyste zabránili zápachu nebo nepříjemné chuti ledu, nikdy neskladujte
v zásobníku potraviny, láhve nebo jiné předměty.
• Při normálním provozu nenechávejte otevřenou klopu zásobníku.
Uvedení do provozu
1. Před uvedením do provozu zkontrolujte správné připojení k přívodu vody a
napájení.
2. Zkontrolujte, zda jsou pásky, šrouby, čepy a svorky pevně utaženy a neuvolnily
se během přepravy, aby se zabránilo úniku vody nebo jiným poruchám během
provozu.
3. Otevřete kohoutek vodní přípojky a uzavírací ventil.
4. Zařízení připojte do samostatné zásuvky.
Zařízení je ve Standby režimu. Ovládací tlačítko bliká každých 30 sekund.
5. Chcete-li opustit Standby režim a zapnout zařízení, stiskněte ovládacího tlačítka
na 3 sekundy, dokud dlouhé pípnutí nebude indikovat zapnutí zařízení (obr. 11).
POKYNY!
Doporučujeme, abyste do nápojů nebo jídel nepoužívali kostky ledu z prvních
pěti výrobních cyklů.
Během provozu zařízení nikdy neuzavírejte přívod vody do zařízení a také
nezakrývejte nebo neucpávejte přívodní otvory vzduchu.
Zkontrolujte, zda je do vany přiváděna voda, senzor a/nebo plovák zastaví
přívod před přetečením a zde nedochází k únikům v systému a vodovodním
potrubí. Normální hladina vody ve vaně činí asi 5/10 mm od horních okrajů. (obr.
12)
Instalace a obsluha
104304 17 / 27
CZ
Hladinu vody můžete upravit otočením mikroplováku nebo senzoru vody přes
k tomu určenou mezeru umístěnou na příslušném držáku po vyšroubování
upevňovacího šroubu 1 (obr. 12). Toto nastavení provádějte při vypnutém
napájení.
6. Ujistěte se, že nedochází k abnormálním vibracím způsobeným uvolněnými
šrouby.
7. Pokud potřebujete zasáhnout z důvodu úniku vody, utažení šroubů atp., vždy
nejprve zařízení vypněte.
8. Kontrolujte výrobní cyklus ledu tak, že si ověříte, že se kostky ledu vysypávají
do nádoby.
9. Zkontrolujte funkčnost sondy zásobníku: umístěte kostku ledu na sondu
v zásobníku, zařízení se musí zastavit do 1 minuty a automaticky restartovat
krátce po odstranění kostky ledu.
10. Připevněte zpět dříve odstraněný kryt.
Úprava sondy v zásobníku
Časem v důsledku změny pokojové teploty nemusí již nastavená hodnota teplotní
sondy v zásobníku stačit. Chcete-li resetovat tuto hodnotu, postupujte následovně:
1. V režimu Standby stiskněte ovládací tlačítko (obr. 11) třikrát během 2 sekund.
Ovládací tlačítko změní barvu na bílou nebo červenou.
2. Pro zvýšení nastavené teploty stiskněte ovládací tlačítko (obr. 11) a zkuste
zvýšit červenou barvu.
3. Chcete-li teplotu snížit, stlačujte ovládací tlačítko, dokud barva nezbělá.
Pokud nestisknete ovládací tlačítko do 5 sekund, zadané nastavení se uloží a
nastane výstup z fází změn.
Instalace a obsluha
18 / 27 104304
CZ
Indikace provozní stav / stav alarmu
Indikace / alarm
ČERVENÁ
BÍLÁ
Alarm příliš dlouhého cyklu chlazení
bliká 1x
ON 3"
Alarm čerpadla
bliká 1x
bliká 1x
Změna délky trvání alarmu mezi dvěma
výrobními cykly
bliká 2x
ON 3"
Alarm poškozené sedimentační sondy
bliká 3x
ON 3"
Alarm IR sondy
bliká 3x
ON 3"
Parametry vykládky/nakládky – HACCP
bliká 3x
bliká 3x
Alarm poškozené sondy kondenzátoru
bliká 4x
ON 3"
Alarm poškozené sondy výparníku
bliká 5x
ON 3"
Alarm obrácené sondy výpadníku –
usazenin
bliká 5x
bliká 2x
Alarm příliš dlouhého procesu
rozmrazování
bliká 6x
ON 3"
Alarm čištění kondenzátoru
bliká 7x
ON 3"
Start fáze
OFF
Lampa 2 Hz
Výroba ledu
OFF
ON
Odlupování ledu
OFF
ON
Plný zásobník
OFF
bliká 10 sek.
Standby
OFF
bliká 30 sek.
Alarm fáze mycího cyklu (volitelné)
OFF
ON 3"
Alarm fáze ozónového cyklu (volitelné)
OFF
ON 1"
Alarm poruchy proudu nebo výpadku
napájení
OFF x 1“
ON 5"
Alarm vysoké teploty kondenzátoru
ON
OFF
Alarm vysokého tlaku
ON
OFF
Signál fáze nabíjení plynu
ON 1"
ON 1"
Alarm žádná voda
ON 3"
bliká 1x
Alarm pravidelné údržby
ON 3"
ON 3"
Alarm kapacitního senzoru
ON 3"
bliká 3x
Instalace a obsluha
104304 19 / 27
CZ
Alarm vysoké teploty výparníku
ON 3"
bliká 2x
Alarm nízké teploty výparníku
ON 3"
bliká 4x
OFF: LED indikace / barva vždy vypnuta
ON: LED indikace / barva vždy zapnuta
Blikání: LED indikace / barva zapnuta na 0,2 s a vypnuta na 0,3 s
Poruchy
VÝSTRAHA!
Pokud zařízení nepracuje správně, odpojte jej od elektrického napájení a
přívodu vody. Kontaktujte autorizovaný servis, nechte zařízení
zkontrolovat a opravit.
• Zkontrolujte, zda je otevřen kohoutek přívodu vody.
• Zkontrolujte, zda je zařízení napájeno: zástrčka je správně vložená a odpojovač
je zapnutý.
• Ujistěte se, že nedochází k abnormálním vibracím způsobeným uvolněnými
šrouby.
• V případě nutných zásahů z důvodu ztráty vody, utažení šroubů atp. zařízení
vždy předem vypněte a zkontrolujte, zda netěsnost není způsobena ucpáním
odtoků.
• Pokud zařízení nevyrábí dostatek ledu, zkontrolujte, zda není znečištěn
kondenzátor nebo neuniká chladivo.
Čištění
20 / 27 104304
CZ
6 Čištění
6.1 Bezpečnostní pokyny pro čištění
• Před čištěním odpojte zařízení od elektrického napájení.
• Zařízení nechte úplně vychladnout.
• Dávejte pozor, aby do zařízení nepronikla voda. Při čištění neponořujte zařízení
do vody nebo jiných tekutin. K čištění zařízení nepoužívejte proud vody pod
tlakem.
• K čištění zařízení nepoužívejte žádné špičaté nebo kovové předměty (nůž,
vidličku atp.). Ostré předměty mohou poškodit zařízení a při styku s vodivými
částmi může dojít k úrazu elektrickým proudem.
• K čištění nepoužívejte žádné abrazivní prostředky obsahující rozpouštědla nebo
louhy. Mohou poškodit povrch.
6.2 Čištění
Uživatelské čištění
1. Na konci pracovního dne a také po delší době nepoužívání důkladně zařízení
vyčistěte.
2. Plášť čistěte měkkým hadříkem navlhčeným čisticím prostředkem na nerezovou
ocel bez obsahu chloru.
3. Vnitřní prostor čistěte houbou nebo hadříkem navlhčeným vlažnou vodou a
trochou hydrogenuhličitanu sodného.
4. Opláchněte čistou vodou.
5. Vnitřní prostor pečlivě osušte.
Pokud zařízení nepoužíváte delší dobu:
– vypněte zařízení a odpojte jej od elektřiny a vody;
– odstraňte vyrobený led ze zásobníku;
– vypusťte všechnu vodu;
– proveďte důkladné čištění;
– dvířka (klopu) zásobníku nechte mírně otevřená.
Čištění
104304 21 / 27
CZ
Odvápnění a dezinfekce
Aby se předešlo problémům způsobeným tvrdostí vody a znečištěním částí nebo
součástí přicházejících do styku s vodou, je zařízení vybaveno funkcí „Self
Cleaning”.
Tato funkce umožňuje udržovat zařízení čisté, bez vodního kamene a usazenin
díky čisticímu účinku speciálního odvápňovacího prostředku. Dodržujte pokyny
výrobce prostředku.
POZOR!
Pro zajištění čistoty přístroje doporučujeme provádět odvápňovací cyklus
3 - 4x ročně v závislosti na tvrdosti vody z vodovodu.
Provedení cyklu čištění a dezinfekce
OPATRNĚ
Při přípravě odvápňovacího roztoku (voda + kyselina citronová) proveďte
nezbytná opatření při kontaktu s kyselinou citronovou a používejte
rukavice a ochranné brýle.
1. Přepněte zařízení do režimu Stand-by.
2. Odstraňte veškerý led ze zásobníku.
3. Nalijte alespoň 500 ml odvápňovacího roztoku do vnitřní komory zařízení (obr.
14).
4. Podržte tlačítko Stand-by stisknuté alespoň 9 sekund, aby se spustil cyklus
odstraňování vodního kamene.
Během odvápňovacího cyklu tlačítko bliká následujícím způsobem: zhasne na 1
sekundu a rozsvítí se (bíle) na 3 sekundy. Po dokončení odvápňovacího cyklu se
zařízení přepne do režimu Stand-by.
Odvápňovací cyklus trvá přibližně 2 hodiny a 15 minut.
Jakmile je aktivována funkce ochrany proti vodnímu kameni, nelze odvápňovací
cyklus přerušit. V případě výpadku napájení zařízení pokračuje od místa, ve kterém
došlo k přerušení.
TIP!
Pokud nebylo zařízení delší dobu používáno, je vhodné před zahájením
výroby ledu provést cyklus odvápnění.
Čištění
22 / 27 104304
CZ
Servisní čištění
Vzduchový filtr a kondenzátor
Chcete-li udržet výkon a životnost zařízení, pravidelně čistěte vzduchový filtr a
vzduchový kondenzátor, které jsou umístěny za předním krytem zařízení (obr. 13):
– vytáhněte vzduchový filtr
– vzduchový filtr vyčistěte pod proudem teplé vody a pečlivě jej osušte
– odšroubujte a sejměte přední kryt
– kondenzátor vyčistěte měkkým štětcem nebo vysavačem
– přední kryt připevněte pomocí šroubů
– vložte vzduchový filtr
VÝSTRAHA!
Abyste předešli poruchám, nikdy neprovozujte zařízení bez vzduchového
filtru.
Filtr pro přívod vody
Filtr pro přívod vody pravidelně čistěte podle následujících pokynů:
– zavřete uzavírací ventil přívodu vody;
– odšroubujte přívodní hadici vody;
– pomocí kleští vytáhněte filtr pro přívod vody ze sedla na vstupu
elektromagnetického ventilu;
– filtr pro přívod vody vyčistěte pod tekoucí vodou;
– filtr pro přívod vody vložte zpět;
– připojte přívodní hadici vody.
Možné poruchy
104304 23 / 27
CZ
7 Možné poruchy
Mögliche
VÝSTRAHA!
Následující tabulka obsahuje popis možných příčin a způsobení pro
odstranění poruch nebo chyb při provozu zařízení. Tyto poruchy může
odstranit pouze kvalifikovaný technik chlazení.
Nezapomeňte přitom uvést číslo zboží, název modelu a sériové číslo. Tyto údaje
najdete na typovém štítku zařízení.
Alarm poruchy
Stav zařízení
Řešení
Alarm příliš
dlouhého cyklu
chlazení
Zkontrolujte větrání kondenzátoru
Zkontrolujte chladicí okruh, zda
nedochází k úniku chladiva
Změna délky trvání
alarmu mezi
dvěma výrobními
cykly
Změnila se délka trvání
alarmu mezi dvěma
výrobními cykly
Zkontrolujte čistotu a větrání
kondenzátoru
Zkontrolujte ventilátor
kondenzátoru
Zkontrolujte okruh, zda nedochází
k úniku chladiva
Alarm žádná voda
Zařízení se zastaví nebo
čeká na další pokus o
automatické spuštění
Zkontrolujte přívod vody
Zkontrolujte okruh vody, zda
neuniká voda
Zkontrolujte funkčnost přívodního
ventilu vody, bude-li třeba,
vyčistěte
Zkontrolujte polohu senzoru
Alarm poškozené
sedimentační
sondy
Zařízení se zastaví
Zkontrolujte připojení sondy
k desce plošných spojů
Zkontrolujte integritu sondy
Vyměňte poškozenou sondu
Alarm pravidelné
údržby
Zařízení nadále pracuje
Kontaktujte servis
(Resetujte alarm stisknutím
ovládacího tlačítka na 10 sekund)
Možné poruchy
24 / 27 104304
CZ
Alarm poruchy
Stav zařízení
Řešení
Alarm vysoké
teploty
kondenzátoru
Zařízení se zastaví,
ventilátor kondenzátoru
zůstane zapnutý, aby se
snížila teplota
kondenzátoru
Zkontrolujte čistotu a větrání
kondenzátoru
Zkontrolujte funkčnost ventilátoru
Alarm poškozené
sondy výparníku
Zařízení se zastaví
Zkontrolujte připojení sondy
výparníku k desce plošných spojů
Vyměňte poškozenou sondu
Alarm vysokého
tlaku
Zařízení se zastaví,
ventilátor kondenzátoru
zůstane zapnutý, aby se
snížila teplota
kondenzátoru
Zkontrolujte čistotu a větrání
kondenzátoru
Zkontrolujte, zda se ventilátor
kondenzátoru otáčí
Alarm poruchy
napájení nebo
výpadku napájení
Zařízení se zastaví
Zkontrolujte elektrickou přípojku a
napájení
Vypnutí signálu alarmu:
– prvním dotknutím ovládacího
tlačítka ztlumíte bzučák
– druhým dotknutím ovládacího
tlačítka odstraníte signál,
pokud jste v první minutě,
– pouze druhé dotknutí
ovládacího tlačítka, pokud již
uplynula 1 minuta
Možné poruchy
104304 25 / 27
CZ
Alarm poruchy
Stav zařízení
Řešení
Alarm
vypouštěcího
čerpadla
Ucpaný odtokový otvor
Zkontrolujte zařízení, zda nejsou
překážky při vypouštění
Poškozené vypouštěcí
čerpadlo
Vyměňte vypouštěcí čerpadlo
Alarm příliš
dlouhého procesu
rozmrazování
Proces rozmrazování
trvá příliš dlouho
Zkontrolujte plnění chladivem
Alarm kapacitního
senzoru
Zkontrolujte elektrické připojení
Alarm čištění
kondenzátoru
Zařízení nadále pracuje
Vyčistěte vzduchový filtr a
kondenzátor
Alarm obrácené
sondy výpadníku –
sedimentu
Zařízení se zastaví
Zkontrolujte kabeláž na desce
senzoru a bude-li třeba, vyměňte
desku senzoru
Alarm IR sondy
Zařízení se zastaví, IR
sonda je poškozena
Zkontrolujte připojení sondy
k desce plošných spojů
Vyměňte poškozenou sondu
Alarm vysoké
teploty výparníku
Zařízení se zastaví
Zkontrolujte polohu a izolaci
sondy výparníku
Zkontrolujte zařízení, zda
nedochází k úniku chladiva
Alarm nízké teploty
výparníku
Zařízení se zastaví
Zkontrolujte zařízení, zda
nedochází k úniku chladiva
Zkontrolujte polohu sondy
výparníku
Recyklace
26 / 27 104304
CZ
8 Recyklace
Elektrická zařízení
Elektrická zařízení jsou označena tímto symbolem.
Elektrická zařízení se musí recyklovat a likvidovat řádně a
způsobem šetrným k životnímu prostředí. Elektrická zařízení
nevyhazujte společně s domácím odpadem. Zařízení odpojte
od elektrického napájení a od zařízení uřízněte napájecí
kabel.
Elektrická zařízení odevzdávejte na určená sběrná místa.
Chladivo
Hnací plyn použitý v zařízení je lehce hořlavý. Jeho likvidaci provádějte podle
národních předpisů.
