Beschreibung

Коротка інструкція

ТОРКНУТИСЬ

Робочий стан

Світлодіодний індикатор стану

Standby

кожні 30"

Ємність для запасів заповнена

кожні 10" Початок виробничого циклу

кожні 0,5"

Виготовлення льоду

Сигналізація Blackout

ON 5” + OFF

Цикл очищення

ON 3” + OFF

У разі сигналізації:

1. Щоб вимкнути зумер, натиснути кнопку керування.

2. Знову натиснути кнопку керування, щоб скинути сигналізацію (якщо вона була зупинена).

УВАГА! У разі подальших сигналізацій звернутися в сервісну

службу.

Встановлення

вага кубика льоду

Встановлення

зонд ємності для запасів

Фаза льоду

3 - РАЗИ

ТОРКНУТИС

Фаза

Standby

3 - РАЗИ

ТОРКНУТИ СЬ

БІЛИЙ

ЧЕРВОНИЙ

БІЛИЙ

ЧЕРВОНИЙ

Зміна налаштування

натисканням

Зміна налаштування

натисканням

Після 60"

налаштування

зберігаються

Після 60"

налаштування

зберігається

UKR

Оригінальна інструкція з експлуатації

1 Безпека ......................................................................................................... 2

1.1 Пояснення попереджувальних слів ...................................................... 2

1.2 Вказівки щодо безпеки ........................................................................... 3

1.3 Використання за призначенням ............................................................ 5

1.4 Використання не за призначенням ....................................................... 5

2 Загальна інформація ................................................................................... 6

2.1 Відповідальність та гарантія .................................................................. 6

2.2 Захист авторських прав ......................................................................... 6

2.3 Декларація про відповідність................................................................. 6

3 Перевезення, упаковка та зберігання......................................................... 7

3.1 Контроль доступу ................................................................................... 7

3.2 Упаковка.................................................................................................. 7

3.3 Зберігання ............................................................................................... 7

4 Технічні параметри ...................................................................................... 8

4.1 Технічні дані............................................................................................ 8

4.2 Перелік складових частин приладу .................................................... 13

4.3 Спосіб дії ............................................................................................... 14

5 Встановлення і експлуатація приладу ...................................................... 14

5.1 Встановлення приладу ........................................................................ 14

5.2 Експлуатація приладу .......................................................................... 18

6 Очищення ................................................................................................... 22

6.1 Інформація на тему безпеки під час чищення .................................... 22

6.2 Очищення ............................................................................................. 22

7 Можливі несправності................................................................................ 26

8 Утилізація ................................................................................................... 29

104523 1 / 35

Безпека

Перш ніж користуватися приладом, слід прочитати інструкцію з експлуатації приладу та зберігати її у доступному місці!

НЕБЕЗПЕКА!

Попереджувальне слово НЕБЕЗПЕКА попереджає про небезпеку, яка може призвести до серйозних травм або смертельних випадків, якщо їх не уникати.

Diese Bedienungsanleitung beschreibt di e Installation, Bedienung und Wartung d es Geräts und gilt als wichtige Inform ationsquelle und Nachschlagewer k. Die Kenntnis aller enthaltenen Sicherheits hinweise und Handlungsanweisungen sch afft die Voraussetzung für das sichere und sachgerechte Arbeiten mit dem Gerät. Darüber hinaus müssen die für den Einsatzbereich des Geräts gelte nden örtlichen Unfallverhütungsvorsc hriften und allgemeinen Sicherheitsb estimmungen eingehalten werden. Diese Bedienungsanleitung ist Bestandteil des Produkts und muss in unmitt elbarer Nähe des Geräts für das In¬stall ations-, Bedienungs-, Wartungs- und R einigungspersonal jederzeit zugängli ch auf¬bewahrt werden. Wenn das Gerät an eine dritte Person weitergegeben wird, muss die Bedienungsa nleitung mit ausgehändigt werden.

Ця інструкція з експлуатації описує встановлення, використання та ремонт приладу, служить важливим джерелом інформації і є посібником користувача. Ознайомлення та дотримання всіх вказівок з техніки безпеки та експлуатації приладу є умовою безпечної та правильної його роботи. Крім того, застосовуються положення щодо запобігання нещасних випадків, правила з охорони та гігієни праці та законодавчі норми, що діють у галузі використання пристрою.

Перед початком роботи з пристроєм, і, зокрема, перед введенням його в експлуатацію, будь ласка, прочитайте ці інструкції, щоб уникнути травм людей і пошкодження майна. Неправильне використання може призвести до пошкоджень.

Ця інструкція з експлуатації є невід'ємною частиною виробу і повинна зберігатися в безпосередній близькості від пристрою та бути доступною у будь-який час. Після передачі пристрою також слід передати цю інструкцію з експлуатації.

1 Безпека

Прилад було виготовлено згідно з чинними технічними принципами. Однак пристрій може становити джерело небезпеки, якщо його використовувати неправильно або не за призначенням. Усі особи, які користуються пристроєм, повинні дотримуватися інформації, що міститься в цій інструкції з експлуатації, та дотримуватися вказівок на тему безпеки.

1.1 Пояснення попереджувальних слів

Важливі вказівки щодо безпеки експлуатації пристрою та попереджувальна інформація позначені в цій інструкції з експлуатації відповідними символами. Цих інструкцій слід суворо дотримуватися, щоб уникнути нещасних випадків, травм та пошкодження майна.

2 / 35 104523

Безпека

ЗАСТЕРЕЖЕННЯ!

Попереджувальне слово ЗАСТЕРЕЖЕННЯ попереджає про загрози, які можуть призвести до середньої тяжкості травм або смертельних випадків, якщо їх не уникати.

ПОПЕРЕДЖЕННЯ!

Попереджувальне слово ПОПЕРЕДЖЕННЯ попереджає про загрози, які можуть призвести до легких або помірної тяжкості травм, якщо їх не уникати.

УВАГА!

Попереджувальне слово УВАГА вказує на можливі пошкодження майна, які можуть виникнути, якщо не дотримуватися вказівок на тему безпеки.

ПОВІДОМЛЕННЯ!

Символ ПОВІДОМЛЕННЯ ознайомлює користувача з додатковою інформацією та інструкціями щодо експлуатації пристрою.

, die

1.2 Вказівки щодо безпеки

Електричний струм

• Занадто висока напруга мережі або неправильна установка можуть

призвести до ураження електричним струмом.

• Прилад можна підключати лише в тому випадку, якщо дані на номінальній

табличці відповідають напрузі мережі.

• Щоб уникнути електричних коротких замикань, пристрій слід тримати в

сухому стані.

• Якщо під час роботи виникають несправності, пристрій слід негайно

відключити від джерела живлення.

• Не торкатися вилки пристрою мокрими руками.

• Ніколи не брати пристрій, якщо він упав у воду. Відразу відключити

пристрій від джерела електричного живлення.

• Будь-які ремонтні дії та відкриття корпусу можуть виконуватися тільки

спеціалістами та відповідними майстернями.

104523 3 / 35

Безпека

• Не переносити пристрій за допомогою приєднувального проводу.

• Не допускати контакту приєднувального проводу з джерелами тепла та

гострими краями.

• Приєднувальний провід не можна згинати, стискати або зав’язувати.

• Приєднувальний кабель пристрою завжди має бути повністю розкрученим.

• Ніколи не слід класти пристрій або інші предмети на приєднувальний провід.

• Для того щоб відключити пристрій від джерела електричного живлення,

слід завжди братися за вилку.

• Кабель живлення слід регулярно перевіряти на відсутність пошкоджень. Не

використовуйте прилад із пошкодженим кабелем живлення. Якщо кабель пошкоджений, то зметою безпеки його замінити може тільки сервісний центр або кваліфікований електрик.

Небезпека пожежі / горючі матеріали / небезпека вибуху!

• Не використовувати жодних інших електричних пристроїв всередині

пристрою.

• Не зберігати і не використовувати бензин або інші легкозаймисті гази або

рідини поблизу цього чи іншого пристрою. Гази можуть становити небезпеку виникнення пожежі або вибуху.

• Не вставляти в пристрій будь-які вибухові матеріали, наприклад, аерозолі,

наповнені горючими паливними речовинами. З ємностей, наповнених горючими газами та рідинами, при більш низьких температурах може витікати вміст, який може запалитися від іскор, що утворюються електричними пристроями. Небезпека вибуху!

• У разі витоку охолоджувача, вийняти вилку з гнізда. Видалити всі джерела

займання, що знаходяться поблизу, провітрити приміщення та зателефонувати до сервісної служби. Уникати контакту очей з охолоджувачем, оскільки це може спричинити серйозні травми очей.

• Ніколи не використовувати горючі рідини для очищення пристрою або його

частин. Гази, що утворюються, можуть становити небезпеку виникнення пожежі або вибуху.

• У кожному випадку перед початком відповідних дій з гасіння пожежі слід

відключити прилад від джерела електричного живлення. Ніколи не гасити вогонь водою, коли прилад підключений до джерела електричного живлення. Після гасіння пожежі слід забезпечити достатню кількість свіжого повітря.

• Не слід прискорювати процес розморожування за допомогою механічних

пристроїв або джерел тепла (свічки або обігрівачі) або будь-яким іншим способом. Отримана пара може спричинити коротке замикання, а занадто висока температура може пошкодити пристрій.

• Під час експлуатації всі вентиляційні отвори на пристрої повинні бути відкриті.

4 / 35 104523

Безпека

• Ніколи не пошкоджувати систему охолодження приладу.

Обслуговуючий персонал

• Цей пристрій не можуть обслуговувати особи (у тому числі діти) з

обмеженими фізичними, сенсорними або розумовими здібностями або особи з обмеженим досвідом та/або обмеженими знаннями.

• Не залишати дітей без нагляду під час роботи приладу, щоб вони не

гралися з ним і не вмикали його.

Неправильна експлуатація

• Неправильне або невідповідне за призначенням використання може

призвести до пошкодження пристрою.

• Пристрій можна використовувати лише в тому випадку, якщо його

технічний стан є безперечним і дозволяє безпечно працювати.

• Пристрій можна використовувати лише в тому випадку, якщо всі з'єднання

виконані відповідно до чинних положень.

• Пристрій можна використовувати лише тоді, коли він чистий.

• Використовувати тільки оригінальні запчастини. Ніколи не слід намагатися

самостійно ремонтувати пристрій.

• Не впроваджувати жодних змін та модифікацій у пристрій.

1.3 Використання за призначенням

Будь-яке відхилення від користування за прямим призначенням і/або інше використання приладу, ніж описано нижче, заборонено і вважається неправильним: використанням НЕ за цільовим призначенням.

Наступні види використання є використанням за призначенням:

– Виготовлення кубиків льоду.

Цей прилад призначений лише для професійного використання.

1.4 Використання не за призначенням

Використання не за призначенням може призвести до серйозних травм людей та майна, спричинених електричною напругою, пожежею або ж високою температурою. За допомогою приладу можна виконувати лише роботи, описані в цій інструкції.

104523 5 / 35

Загальна інформація

2 Загальна інформація

2.1 Відповідальність та гарантія

Уся інформація та вказівки, що містяться в даній інструкції з експлуатації, були викладені з урахуванням діючих норм і правил, сучасної інженерії, та наших знань і багаторічного досвіду. У разі замовлення спеціальних моделей приладу або ж якихось додатків, а також у випадку застосування новітніх технологій, доставлений прилад за деяких обставин може відрізнятися від пояснень та рисунків, що містяться в даній інструкції з експлуатації.

Виробник не несе відповідальності за пошкодження та дефекти приладу внаслідок:

– недотримання вказівок, – використання не за призначенням, – впровадження технічних змін користувачем, – використання незатверджених запчастин.

Ми залишаємо за собою право вносити технічні зміни в прилад для підвищення його продуктивності та вдосконалення.

2.2 Захист авторських прав

Дана інструкція з експлуатації приладу, а також тексти, рисунки, фотографії та інші елементи, що містяться в ній, захищені авторським правом. Без письмової згоди виробника забороняється відтворювати зміст інструкції з експлуатації приладу в будь-якій формі та будь-яким способом (включаючи її фрагменти), а також використовувати та / або передавати її зміст третій стороні. Порушення вищезазначеного тягне за собою зобов’язання сплатити компенсацію. Ми залишаємо за собою право на подальший розгляд претензій.

2.3 Декларація про відповідність

Прилад відповідає чинним стандартам та директивам Європейського Союзу. Це підтверджено Декларацією відповідності ЄС. В разі потреби ми з радістю надішлемо Вам потрібну декларацію про відповідність.

6 / 35 104523

Перевезення, упаковка та зберігання

3 Перевезення, упаковка та зберігання

3.1 Контроль доступу

Після отримання негайно переконайтесь, що прилад є повністю укомплектований та чи його не було пошкоджено під час перевезення. У разі видимих пошкоджень товару під час перевезення відмовтеся від його прийняття або ж домовтеся про його умовне прийняття. На транспортних документах / накладній транспортної компанії слід вказати розмір шкоди та скласти рекламацію. Про приховані збитки слід повідомити одразу після їх виявлення, оскільки про відшкодування збитків можна зголосити лише у відповідний строк подання претензій.

У разі відсутності деталей або аксесуарів, зверніться, будь ласка, до нашого Відділу обслуговування клієнтів.

3.2 Упаковка

Не викидайте, будь ласка, картонну коробку від приладу. Вона може знадобитися для зберігання приладу під час переїзду або при його доставці до нашого сервісного центру у разі будь-яких пошкоджень.

Упаковка та окремі компоненти виготовлені з вторинних матеріалів. Це, зокрема: пластикова плівка та пакети, картонна упаковка.

Утилізуючи упаковку, треба дотримуватись правил, що діють у даній країні. Пакувальні матеріали, які можуть бути використані повторно, повинні підлягати вторинній переробці.

3.3 Зберігання

Упаковку слід зберігати закритою до часу встановлення приладу, а під час її зберігання слід дотримуватися інструкцій, розташованих назовні, щодо способу укладання та зберігання. Упаковку слід зберігати лише в наступних умовах:

– у закритих приміщеннях – у сухому та вільному від пилу середовищі – подалі від агресивних агентів – в місці, захищеному від сонячних променів – в місці, захищеному від механічних ударів.

У разі більш тривалого зберігання (понад три місяці) слід регулярно перевіряти стан усіх деталей та упаковки; При необхідності упаковку слід замінити.

104523 7 / 35

Технічні параметри

Назва:

Льодогенератор B 28 Plus

№ арт.:

104523

Матеріал:

високоякісна сталь, пластик, сталь оцинкована

Версія кубиків льоду:

конусна форма (повний конус)

Кількість розмірів кубиків льоду:

Розмір кубика льоду (шир. x гл. x вис.) в мм:

35 x 37 x 32

Вага кубика льоду в г:

Виготовлення кубиків льоду / робочий цикл:

Виробництво макс. в кг / год.:

28 / 24

Об'єм ємності для запасів в кг / кубики льоду, шт.:

6,5 / 325

Холодоагент / кількість в кг:

R290 / 0,080

Кліматичний клас:

Приєднання води:

3/4"

Злив води Ø в мм:

Потужність:

0,3 кВт | 220-240 В | 50 Гц

Габарити (шир. х гл. х вис.) в мм:

340 x 485 x 625

Вага в кг:

28,2

4 Технічні параметри

4.1 Технічні дані

8 / 35 104523

Технічні параметри

Назва:

Льодогенератор B 38 Plus

№ арт.:

104538

Матеріал:

високоякісна сталь, пластик, сталь оцинкована

Версія кубиків льоду:

конусна форма (повний конус)

Кількість розмірів кубиків льоду:

Розмір кубика льоду (шир. x гл. х вис.) в мм:

35 x 37 x 32

Вага кубика льоду в г:

Виготовлення кубиків льоду / робочий цикл:

Виробництво макс. в кг / год.:

38 / 24

Об'єм ємності для запасів в кг / кубики льоду, шт.:

11,5 / 575

Холодоагент / кількість в кг:

R290 / 0,070

Кліматичний клас:

Приєднання води:

3/4"

Злив води Ø в мм:

Потужність:

0,59 kW | 220-240 V | 50 Hz

Габарити (шир. х гл. х вис.) в мм:

500 x 540 x 700

Вага в кг:

38,2

104523 9 / 35

Технічні параметри

Назва:

Льодогенератор B 46 Plus

№ арт.:

104548

Матеріал:

високоякісна сталь, пластик, сталь оцинкована

Версія кубиків льоду:

конусна форма (повний конус)

Кількість розмірів кубиків льоду:

Розмір кубика льоду (шир. x гл. x вис.) в мм:

35 x 37 x 32

Вага кубика льоду в г:

Виготовлення кубиків льоду / робочий цикл:

Виробництво макс. в кг / год.:

46 / 24

Об'єм ємності для запасів в кг / кубики льоду, шт.:

15 / 750

Холодоагент / кількість в кг:

R290 / 0,080

Кліматичний клас:

Приєднання води:

3/4"

Злив води Ø в мм:

Потужність:

0,68 кВт | 220-240 В | 50 Гц

Габарити (шир. х гл. х вис.) в мм:

500 x 580 x 800

Вага в кг:

42,6

10 / 35 104523

Технічні параметри

Назва:

Льодогенератор B 70 Plus

№ арт.:

104583

Матеріал:

високоякісна сталь, пластик, сталь оцинкована

Версія кубиків льоду:

конусна форма (повний конус)

Кількість розмірів кубиків льоду:

Розмір кубика льоду (шир. x гл. х вис.) в мм:

35 x 37 x 32

Вага кубика льоду в г:

Виготовлення кубиків льоду / робочий цикл:

Виробництво макс. в кг / год.:

70 / 24

Об'єм ємності для запасів в кг / кубики льоду, шт.:

42 / 2100

Холодоагент / кількість в кг:

R290 / 0,100

Кліматичний клас:

Приєднання води:

3/4"

Злив води Ø в мм:

Потужність:

0,88 кВт | 220-240 В | 50 Гц

Габарити (шир. х гл. х вис.) в мм:

700 x 580 x 995

Вага в кг:

53,0

104523 11 / 35

Технічні параметри

Назва:

Льодогенератор B 86 Plus

№ арт.:

104593

Матеріал:

високоякісна сталь, пластик, сталь оцинкована

Версія кубиків льоду:

конусна форма (повний конус)

Кількість розмірів кубиків льоду:

Розмір кубика льоду (шир. x гл. х вис.) в мм:

35 x 37 x 32

Вага кубика льоду в г:

Виготовлення кубиків льоду / робочий цикл:

Виробництво макс. в кг / год.:

86 / 24

Об'єм ємності для запасів в кг / кубики льоду, шт.:

42 / 2100

Холодоагент / кількість в кг:

R290 / 0,090

Кліматичний клас:

Приєднання води:

3/4"

Злив води Ø в мм:

Потужність:

0,98 kW | 220-240 V | 50 Hz

Габарити (шир. х гл. х вис.) в мм:

700 x 580 x 995

Вага в кг:

63,0

Версія / характеристики

• Охолодження: повітряне охолодження

• Датчик рівня заповнення

• Виробництво з використанням системи розпилення

• Керування: електронне

• Функція очищення

• Вмикач/вимикач

• Контрольна лампа

• Можливість забудови

• У комплекті: 1 совок для льоду

Ми залишаємо за собою право вносити технічні зміни!

12 / 35 104523

Технічні параметри

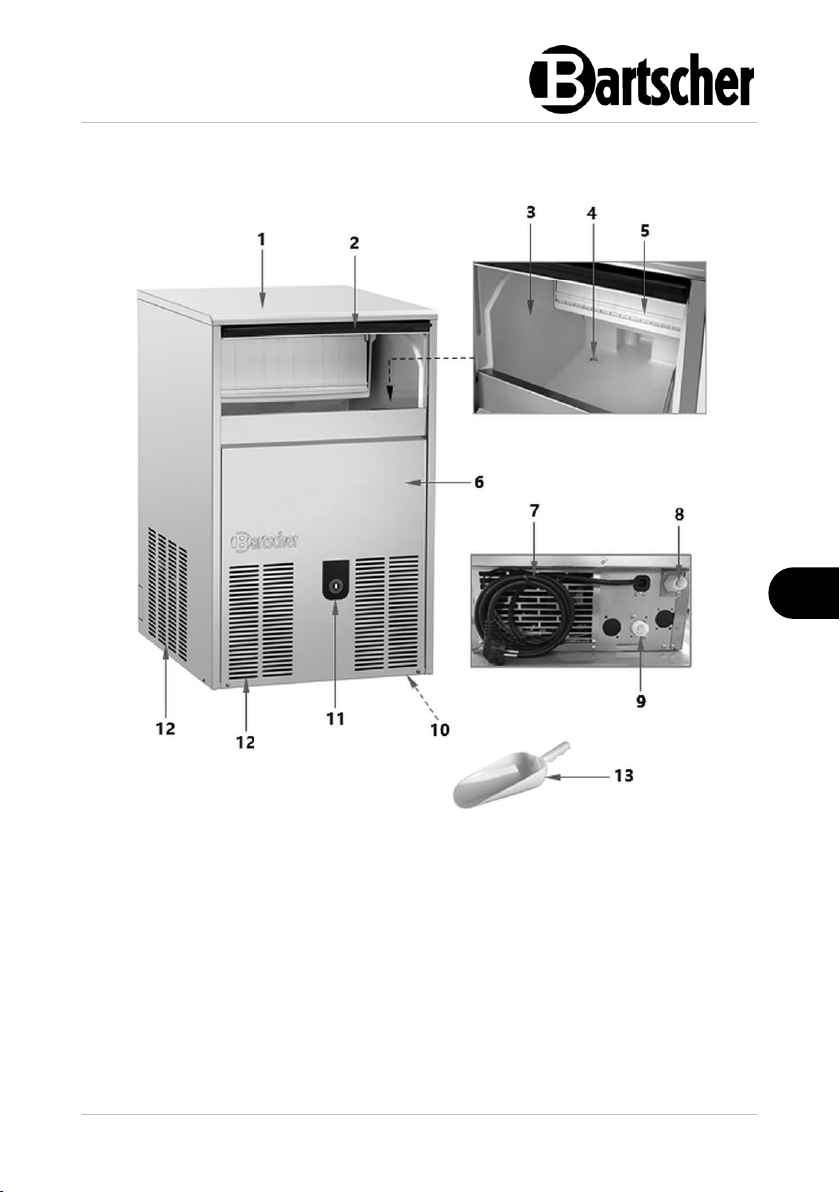

1. Корпус

2. Кришка лотка

3. Ємність для запасів

4. Зливний отвір для води

5. Ламельна завіса

6. Передня кришка

7. З'єднувальний кабель з мережевою вилкою

8. Підключення води

9. Зливний порт

10. Ніжки (4x)

11. Кнопка керування

12. Вентиляційні отвори

13. Совок для льоду

4.2 Перелік складових частин приладу

104523 13 / 35

Встановлення і експлуатація приладу

ОБЕРЕЖНО!

Неправильне встановлення, налаштування, експлуатація, технічне обслуговування або неправильне поводження з пристроєм можуть призвести до травм у людей та пошкодження майна.

Розташування та встановлення, а також ремонт можуть проводитися тільки уповноваженою технічною службою відповідно до чинного законодавства в даній країні.

4.3 Спосіб дії

При виготовленні кубиків льоду у формі повного конуса за допомогою розпилювальної системи подається вода розпорошується на систему випарника (тут у вигляді чаші для води) за допомогою насоса. При контакті з відповідним елементом випарника вода замерзає, утворюючи компактні, кристально прозорі, повні конуси льоду. Завдяки своїй масивній формі вони дають тривалий охолоджуючий ефект і особливо підходять для насолоди, наприклад, лонг дрінками, оскільки вони повільно тануть і не розбавляють напої так швидко.

Кількість кубиків льоду в ємності для запасів контролюється електронним зондом, який знаходиться в ємності для запасів. Коли кубики льоду досягають висоти зонда, пристрій автоматично припиняє виробництво кубиків льоду. Після вийняття кубиків льоду і звільнення зонда виробництво кубиків льоду знову продовжується.

ПІДКАЗКА! Після вилучення кубиків льоду з ємності для запасів можна очистити

зонд від можливих залишків льоду, щоб прискорити процес повторного виробництва льоду.

5 Встановлення і експлуатація приладу

5.1 Встановлення приладу

14 / 35 104523

Встановлення і експлуатація приладу

ВКАЗІВКА!

Виробник не несе відповідальності або гарантій за пошкодження, пов'язані з недотриманням норм або неправильним способом монтажу.

ОБЕРЕЖНО!

Небезпека задушення!

Унеможливити дітям доступ до пакувальних матеріалів, таких як поліетиленові пакети та пінополістирольні елементи.

Розпакування / встановлення

• Розпакувати пристрій та видалити усі зовнішні та внутрішні елементи упаковки, а також захист на час транспорту.

• Якщо на пристроої є захисна плівка, її слід зняти. Захисну плівку слід знімати повільно, щоб не залишився слід клею. Видалити залишки клею за допомогою відповідного розчинника.

• Слід поводитися обережно, щоб не пошкодити номінальну табличку та попереджувальні інструкції на пристрої.

• Ніколи не встановлюйте пристрій у вологому або мокрому середовищі.

• Пристрій повинен розташовуватися таким чином,щоб з'єднання були легко доступними для швидкого відключення, якщо виникне потреба.

• Пристрій слід розміщувати на поверхні з наступними властивостями:

– рівна, з достатньою вантажопідйомністю, водостійка, суха і стійка до

високих температур

– досить велика, щоб можна було працювати з пристроєм без

перешкод – легкодоступна – яка має хорошу вентиляцію.

• Пристрій може бути завантажений і вивантажений вилковим

навантажувачем або візком для піддонів довжиною більше половини довжини пристрою.

• Навантажувач повинен бути обраний відповідно до розмірів упакованого пристрою / компонентів і ваги пристрою.

• Під час роботи вживати всіх необхідних запобіжних заходів, щоб не пошкодити пристрій.

• Зняти картонне паковання з дерев’яної основи, на якій стоїть пристрій.

104523 15 / 35

Встановлення і експлуатація приладу

• Потім підняти пристрій за допомогою відповідного підйомного пристрою (навантажувача або аналогічного) і витягнути дерев’яну основу.

• Встановити пристрій в потрібне місце

Вимоги щодо місця встановлення

При виборі місця встановлення пристрою повинні бути передбачені наступні умови:

– температура навколишнього середовища не повинна бути нижче 10

°C (50 ° F) і не повинна перевищувати 43 °C (110 °F);

– температура води не повинна бути нижче 10 °C (50 °F) і не повинна

перевищувати 32 °C (90 °F) (рис. 4 на початку інструкції з експлуатації);

– тиск води, що подається не повинен перевищувати 0,1 МПа (1 бар) і

не повинен перевищувати 0,5 МПа (5 бар). Якщо тиск перевищує 0,5 МПа, між подачею води і пристроєм необхідно встановити редуктор

тиску (рис. 5); – поблизу не повинно бути джерел тепла, – пристрій не повинен піддаватися впливу прямих сонячних променів

(рис. 6); – місце має бути очищеним від пилу, оскільки конденсатор блоку

охолодження може швидко забитися (рис. 8); – вентилятор блока охолодження не повинен бути закритий (рис. 8), – пристрій не повинен встановлюватися в знижених зонах, так як в

разі витоку холодоагенту буде опускатися вниз (рис. 15), – у радіусі 3 м не повинно бути палива, горючих або

вибухонебезпечних матеріалів і повинна бути забезпечена достатня

циркуляція повітря (рис. 19).

• Від задньої частини до стін та інших предметів має бути мінімальна відстань 150 мм, а збоку – не менше 50 мм (рис. 3).

• Вирівняти пристрій за рівнем (рис. 3). Якщо пристрій стоїть не рівно, це може негативно вплинути на його функціональність і відведення води.

Підключення води

1. Встановити пристрій поруч з водяним роз'ємом.

УВАГА! Підключати пристрій тільки до роз'єму з якістю питної води. В іншому

випадку необхідно встановити пристрій для очищення води.

16 / 35 104523

Встановлення і експлуатація приладу

2. Перед підключенням електрики необхідно виконати підключення води.

3. Підключіть шланг подачі води з комплекту 3/4" до з'єднання з водою.

4. Підключити інший кінець цього шланга до водяного роз'єму на задній панелі пристрою.

ПІДКАЗКА! З міркувань безпеки і практичності рекомендується встановити

запірний клапан, який не входить в комплект поставки (рис. 7):

1. Перемикач; 2. Гніздо; 3. Вилка; 4. Підключення води; 5. Запірний клапан;

6. Злив води з конденсатора: версія з водяним охолодженням;

7. Злив води з ємності для запасів; 8. Злив води у відкритий сифон.

Злив води

1. Підключити зливний шланг з комплекту до зливного роз'єму на задній панелі пристрою.

2. Інший кінець зливного шланга ввести у відкритий сифон (рис. 7).

ПІДКАЗКА! Щоб забезпечити відмінний відплив води, зливний шланг повинен

мати нахил не менше 3%, при цьому слід звернути увагу на те, щоб він не був заплутаним або зламаним.

Підключення до струму

• Переконатись, що технічні дані пристрої (див. номінальну табличку) відповідають технічним характеристикам локальної електромережі.

• Підключити пристрій до одинарної, правильно забезпеченої розетки із захисним контактом. Не підключати прилад до багатократної розетки.

• Приєднувальний провід прокласти так, щоб ніхто не міг ходити по ньому і не спотикатися, зачіплюючись за нього.

• Максимально допустимий допуск різниці напруги становить ± 10% від номінального значення.

• Електричний контур між пристроєм і джерелом живлення має бути обладнаний відповідним багатополюсним роз’єднувачем (рис. 7), який здатний забезпечити відстань розмикання контактів, що дозволяє повністю роз’єднати в умовах перенапруги III категорії.

• Якщо пристроi принесений взимку зовні в кімнату, перед увімкненням його слід залишити на кілька годин, щоб він нагрівся до кімнатної температури.

• Перед підключенням пристрою до електромережі почекати 1 годину, поки холодоагент осяде.

104523 17 / 35

Встановлення і експлуатація приладу

• Після відключення живлення або після того, як ви витягнули вилку з розетки, пристрій може бути підключений до джерела живлення після, щонайменше 5 хвилинах.

• Die Steckdose muss leicht zugänglich sein , so dass das S tromkabel n otfalls schnell a bgezogen werd en kann.• Електрична розетка повинна бути легк одоступною, щ об при необ хідності можна б уло швидко від ключити каб ель живлення. Електрична розетка повинна бути легк одоступною, щ об при не обхідності можн а було швидко відключити каб ель живлення.

5.2 Експлуатація приладу

Підготовка пристрою

1. З ємності для запасів пристрою видалити всі аксесуари (шланг подачі води, шланг зливу води, совок для льоду, документи).

2. Перед експлуатацією, пристрій слід очистити згідно з інструкціями, наведеними в розділі „Очищення“.

3. Ретельно висушити пристрій.

Рекомендації для користувача

• Якщо пристрій встановлено в місцях, де питна вода має високий вміст солі, уважно дотримуватись інструкцій, щоб уникнути можливих поломок.

• Щоб лід не набував неприємного запаху або смаку, ніколи не зберігати продукти, пляшки або що-небудь ще в ємності для запасів.

• При нормальній експлуатації не залишати кришку ємності для запасів відкритою.

Запуск

1. Перед запуском перевірити правильність підключення води і електрики.

2. Перевірити, що хомути, гвинти, болти та затискачі щільно затягнуті і не

ослаблені під час транспортування, щоб запобігти витоку води або іншій несправності під час роботи.

3. Відкрити водопровідний кран і запірний кран.

4. Підключити пристрій до одиничної розетки.

Тепер пристрій знаходиться в режимі Standby. Кнопка керування блимає кожні 30 секунд.

5. Щоб вийти з режиму Standby і увімкнути пристрій, натискати кнопку керування не менше 3 секунд (рис. 9), поки довгий звуковий сигнал не повідомить про запуск пристрою.

ПОРАДИ!

Ми рекомендуємо не використовувати кубики льоду з перших 5 циклів виробництва для напоїв або їжі.

18 / 35 104523

Встановлення і експлуатація приладу

Ніколи не закривати подачу води під час роботи пристрій, а також не закривайте і не засмічувати вхідні отвори повітря.

Льодогенератор оснащений датчиком температури, розташованим в ємності для запасів (рис. 14), який зупиняє пристрій і виробництво кубиків льоду, коли зонд вступає в контакт з льодом, накопиченим в ємності для запасів.

Після вилучення кубиків льоду очистити датчик температури від залишків льоду, щоб прискорити процес повторного виробництва кубиків льоду (рис. 14).

Налаштування розміру кубиків льоду

З часом, коли температура в кімнаті змінюється, розмір і вага кубиків льоду можуть змінюватися.

Щоб встановити розмір і вагу, виконати такі дії:

1. Коли пристрій працює, натиснути кнопку керування 3 рази протягом 2 секунд (рис. 9).

Кнопка керування стає білою або червоною.

2. Щоб збільшити розмір або вагу кубиків льоду, натиснути кнопку керування, щоб збільшити червоний колір світлодіода.

3. Щоб зменшити розмір або вагу кубиків льоду, натиснути кнопку керування, поки колір світлодіода не стане білим.

Якщо кнопка керування не натиснута протягом 5 секунд, введене налаштування зберігається і відбувається вихід з фази зміни.

Встановлення зонда в ємності для запасів

Згодом, через зміни температури навколишнього середовища, встановлене значення зонда температури в ємності може виявитися недостатнім. Щоб встановити це значення, слід діяти наступним чином:

1. У режимі Standby натиснути кнопку керування 3 рази протягом 2 секунд (рис. 9).

Кнопка керування стає білою або червоною.

2. Щоб збільшити задану температуру, слід натиснути кнопку керування і спробувати збільшити червоний колір світлодіода.

3. Щоб зменшити температуру, натискати кнопку керування, поки колір світлодіода не стане білим.

104523 19 / 35

Встановлення і експлуатація приладу

Індикатор / сигналізація

ЧЕРВОНИЙ

БІЛИЙ

Сигналізація занадто довгого циклу охолодження

блимає 1x

ON 3"

Сигналізація зливного насоса (опціонально)

блимає 1x

Сигналізація збільшення часу між двома виробничими циклами

блимає 2x

ON 3"

Сигналізація пошкодженого зонда в ємності для запасів

блимає 3x

ON 3"

Переслати/ завантажити дані HACCP

- оновлення програмного

забезпечення

блимає 3x

Сигналізація пошкодженого зонда конденсатора

блимає 4x

ON 3"

Сигналізація пошкодженого зонда випарника

блимає 5x

ON 3"

Сигналізація перевернутого зонда осаду - випарника

блимає 5x

блимає 2x

Сигналізація очищення конденсатора

блимає 7x

ON 3"

Фаза старту

OFF

Лампа 2 Гц

Виготовлення кубиків льоду:

OFF

Скидання льоду

OFF

Ємність для запасів заповнена

OFF

блимає 10 сек.

Фаза Standby

OFF

блимає 30 сек.

Сигналізація циклу очищення

OFF

ON 3"

Сигналізація озонового циклу (опціонально)

OFF

ON 1"

Сигналізація несправності електрики або відсутності електроживлення

OFF x 1“

ON 5"

Сигналізація високої температури конденсатора

OFF

Індикатори робочого стану / стану сигналізації

20 / 35 104523

Встановлення і експлуатація приладу

Індикатор / сигналізація

ЧЕРВОНИЙ

БІЛИЙ

Сигналізація високого тиску

OFF

Сигналізація фази заправки газу

ON 1“

ON 1"

Сигналізація нестачі води

ON 3“

блимає 1x

Сигналізація періодичного технічного обслуговування

ON 3“

ON 3"

Сигналізація ємнісного датчика (опціонально)

ON 3“

блимає 3x

OFF: Світлодіодний індикатор / колір завжди вимкнений ON: Світлодіодний індикатор / колір завжди увімкнений Блимання: світлодіодний індикатор / колір увімкнений на 0.5 с і вимкнений

на 0.5 с

Несправності

УВАГА! У разі несправності пристрій слід відключити від електропостачання

та подачі води. Звернутися до авторизованого сервісного центру, перевірити пристрій і віддати його в ремонт.

• Перевірити, чи відкритий кран подачі води.

• Перевірити, чи пристрій забезпечений електроживленням: вилка правильно вставлена і вимикач включений.

• Переконатися, що через ослаблені гвинти не виникає дивних вібрацій.

• У разі будь-яких робіт, які необхідні через втрату води, затягування гвинтів тощо, завжди спочатку вимикати пристрій і перевіряти, чи немає витоку через засмічення каналізації.

• Якщо пристрій виробляє занадто мало льоду, перевірити конденсатор на предмет забруднення або витоку холодоагенту.

• Перевірити роботу зонда ємності для запасів: розміщуючи кубик льоду на зонд всередині ємності для запасів, льодогенератор має зупинитися протягом 1 хвилини і автоматично перезапуститися незабаром після видалення кубика льоду.

• Між літом і зимою зонд в ємності для запасів може змінювати максимальну кількість кубиків льоду. Щоб змінити встановлення зонда, див. розділ

„Встановлення зонда в ємності для запасів“.

104523 21 / 35

Очищення

6 Очищення

6.1 Інформація на тему безпеки під час чищення

• Перед чищенням пристрій необхідно відключити від мережі живлення.

• Залишити пристрій для повного охолодження.

• Звертати увагу, щоб в пристрій не потрапляла вода. Не занурювати пристрій під час чищення у воду чи інші рідини. Для очищення пристрою не використовувати струмінь води під тиском.

• Не використовувати для очищення пристрою будь-які гострі або металеві предмети (ніж, виделка тощо). Гострі предмети можуть пошкодити пристрій і призвести до ураження електричним струмом, якщо він контактує з провідними частинами.

• Не використовувати для очищення будь-які абразивні чистячі засоби, що містять розчинники або їдкі чистячі засоби. Вони можуть пошкодити поверхню.

6.2 Очищення

Очищення користувачем

1. В кінці робочого дня, а також після тривалого періоду невикористання, пристрій слід ретельно очистити.

2. Очищати корпус м’якою ганчіркою, змоченою засобом для очищення нержавіючої сталі, що не містить хлору.

3. Очищати внутрішню камеру губкою або ганчіркою, змоченою в теплій воді з невеликою кількістю бікарбонату натрію.

4. Промити в чистій воді.

5. Ретельно висушити внутрішню камеру.

22 / 35 104523

Очищення

Якщо пристрій не використовується протягом тривалого часу:

– вимкнути пристрій і від'єднати його від електрики і води; – видалити отриманий лід з ємності для запасів; – злити всю воду; – провести ретельне очищення; – дверцята (заслінку) ємності для запасів залишити злегка

відчиненими.

Очищення сервісним працівником

Конденсатор

Для підтримки працездатності і терміну служби пристрою слід регулярно очищати конденсатор, розташований за передньою кришкою пристрою (рис.

16).

Поводитися наступним способом:

– відкрутити кріпильні гвинти передньої кришки, – зняти передню кришку, – очищати конденсатор м'яким пензлем або пилососом – за допомогою гвинтів прикріпити передню кришку до пристрою.

УВАГА! Не використовувати щітки або тупі предмети для очищення

конденсатора.

Фільтр входу води

Фільтр входу води необхідно регулярно очищати відповідно до наступних інструкцій:

– закрити запірний клапан подачі води; – відкрутити шланг подачі води; – за допомогою плоскогубців витягнути фільтр входу води з гнізда на

вході електромагнітного клапана; – фільтр входу води очищати під струменем води; – встановити фільтр входу води; – закріпити шланг подачі води.

104523 23 / 35

Очищення

При роботі з лимонною кислотою ( вода + лимонна кислота, див. таблицю нижче) дотримуватись відповідних запобіжних заходів, носити захисні рукавички і захисні окуляри.

Модель

Кількість лимонної кислоти

(на 1 літр води)

B28 Plus

200 г

B38 Plus

250 г

B46 Plus

350 г.

B70 Plus - B86 Plus

500 г

Цикл очищення та дезінфекції

Щоб уникнути проблем, викликаних жорсткістю води, і, таким чином, забруднення деталей і компонентів, які контактують з водою, пристрій для приготування кубиків льоду оснащено функцією „Self Cleaning”.

Ця функція, завдяки очисному ефекту лимонної кислоти, дозволяє видалити вапняний наліт і забруднення з пристрою.

Щоб забезпечити правильне очищення льодогенератора, ми рекомендуємо виконувати цей цикл очищення та дезінфекції не менше 3 - 4 разів на рік (в залежності від жорсткості води).

Цикл очищення та дезінфекції слід проводити відповідно до наступних вказівок:

1. Вимкнути льодогенератор.

2. Від'єднати пристрій від подачі води (закрити запірний клапан).

3. Видалити кубики льоду з ємності для запасів.

4. У відповідній ємності приготувати розчин води з лимонною кислотою. Взяти до уваги кількісні дані для різних моделей з наступної таблиці.

5. Розчинити необхідну кількість порошкоподібної лимонної кислоти в 1 літрі

теплої води (макс. 40 °C). Звернути увагу, щоб лимонна кислота повністю розчинилася.

6. Підготовлений розчин води з лимонною кислотою вилити в камеру випарника пристрою (рис. 17).

7. Увімкнути пристрій за допомогою кнопки керування (рис . 9).

8. Перевести пристрій в режим Standby (якщо він ще не встановлений), натискаючи кнопку керування більше 3 секунд.

9. У режимі Standby натиснути кнопку керування щонайменше 9 секунд, щоб запустити цикл очищення та дезінфекції.

24 / 35 104523

Очищення

Під час циклу очищення та дезінфекції кнопка керування (біла) блимає наступним чином: протягом 1 сек. вимкнена, потім протягом 3 сек. увімкнена.

Коли цикл очищення і дезінфекції завершено, пристрій переходить в режим

Standby.

10. Зняти кришку чаші для води випарника і спорожнити її зливаючи воду (рис.

18). Потім знову встановити пробку.

11. Налити свіжу питну воду в чашу випарника, поки вона не заповниться.

12. Повторити цикл очищення та дезінфекції (цього разу без додавання

лимонної кислоти), щоб видалити залишки розчину води з лимонною кислотою.

13. Вимкнути пристрій.

14. Зняти кришку на камері випарника і спорожнити чашу випарника шляхом зливу (рис. 18). Знову встановити пробку.

15. Відкрити подачу води (відкрити запірний клапан).

16. Після завершення циклу очищення та дезінфекції ретельно промити ємність для запасів чистою водою.

УВАГА! У разі випадкового запуску циклу очищення та дезінфекції

(натискання кнопки більше 9 секунд), є два варіанти завершення процесу:

1. через прибл. 1 год 40 хв.: при натисканні кнопки протягом 3

секунд пристрій повертається в режим очікування, при повторному натисканні кнопки протягом 3 секунд запускається цикл виробництва;

2. через 2 год 30 хв. пристрій автоматично переходить в режим

Standby, і звідси, натисканням кнопки керування протягом 3 секунд, можна запустити виробничий цикл.

104523 25 / 35

Можливі несправності

Сигналізація несправності

Стан пристрою

Видалення

Сигналізація занадто довгого циклу охолодження

Перевірити вентиляцію конденсатора

Перевірити контур охолодження на наявність втрати холодоагенту

Зменшення розміру кубиків льоду

Сигналізація зміни довжини часу між двома циклами виробництва

Тривалість часу між двома виробничими циклами змінилася

Перевірити чистоту та вентиляцію конденсатора

Перевірити вентилятор конденсатора

Перевірити контур на предмет втрати холодоагенту

Зменшення розміру кубиків льоду

Сигналізація нестачі води

Пристрій зупиняється або чекає наступної автоматичної спроби запуску

Перевірити подачу води

Перевірити контур води на предмет витоку води

Перевірити роботу впускного клапана води, очистити його, якщо необхідно

7 Можливі несправності

УВАГА! У таблиці нижче описані можливі причини та способи усунення

несправностей при роботі або помилок, що виникають під час використання пристрою. Ці несправності можуть бути усунені лише кваліфікованим техніком з холодильного обладнання.

При цьому слід обов'язково вказати номер артикула, назву моделі та серійний номер. Ці дані можна знайти на номінальній табличці пристрою.

26 / 35 104523

Можливі несправності

Сигналізація несправності

Стан пристрою

Видалення

Сигналізація зонда рівня заповнення

Пристрій зупиняється

Перевірити підключення зонда до друкованої плати

Перевірити цілісність зонда

Замінити пошкоджений зонд

Сигналізація періодичного технічного обслуговування

Пристрій продовжує працювати

Звернутися в сервісний центр (Скинути сигналізацію,

натиснувши на кнопку керування протягом 10 секунд)

Сигналізація високої температури конденсатора

Пристрій зупиняється, вентилятор конденсатора залишається увімкненим, щоб знизити температуру конденсатора

Перевірити чистоту та вентиляцію конденсатора

Перевірити роботу вентилятора

Сигналізація зонда конденсатора

Пристрій зупиняється

Перевірити підключення зонда конденсатора до друкованої плати

Замінити пошкоджений зонд

Сигналізація зонда випарника

Пристрій зупиняється Перевірити підключення зонда

випарника до друкованої плати

Замінити пошкоджений зонд

Сигналізація несправності електрики або відсутності електроживлення

Пристрій зупиняється

Перевірити електричні з'єднання та електроживлення

Сигналізація високого тиску

Перевірити чистоту та вентиляцію конденсатора

Перевірити, чи обертається вентилятор конденсатора

104523 27 / 35

Можливі несправності

Сигналізація несправності

Стан пристрою

Видалення

Сигналізація зливного насоса (опціонально)

Забитий зливний отвір

Перевірити пристрій на наявність перешкод на шляху зливу

Пошкоджений зливний насос

Замінити зливний насос

Сигналізація ємнісного датчика (опціонально)

Пристрій зупиняється Перевірити електричні

з'єднання

Замінити датчик

Сигналізація очищення конденсатора

Пристрій продовжує працювати

Очистити повітряний фільтр і конденсатор

Сигналізація перевернутого зонда осаду випарника

Пристрій зупиняється

Перевірити проводку на платі датчика, замінити плату датчика, якщо це необхідно

28 / 35 104523

Утилізація

Електричні прилади мають такий символ. Електричне обладнання повинно бути видалено і утилізовано належним і екологічним способом. Не можна утилізувати електричні прилади разом з побутовими відходами. Відключити пристрій від джерела живлення та видалити з нього приєднувальний кабель.

8 Утилізація

Електричні пристрої

Електричне обладнання слід доставити до визначених пунктів збору.

Охолоджувач

Паливо, що використовується в пристрої, є горючим. Утилізація повинна бути здійснена згідно з національними нормами.

104523 29 / 35

Bartscher Ice cube maker B 70 Plus, Ice-cube maker B 46 Plus, Ice cube maker B 28 Plus, Ice-cube maker B 86 Plus, Ice-cube maker B 38 Plus Operating instructions [uk]

Specifications and Main Features

Frequently Asked Questions

User Manual

1 Безпека

1.1 Пояснення попереджувальних слів

1.2 Вказівки щодо безпеки

1.3 Використання за призначенням

1.4 Використання не за призначенням

2 Загальна інформація

2.1 Відповідальність та гарантія

2.2 Захист авторських прав

2.3 Декларація про відповідність

3 Перевезення, упаковка та зберігання

3.1 Контроль доступу

3.2 Упаковка

3.3 Зберігання

4 Технічні параметри

4.1 Технічні дані

4.2 Перелік складових частин приладу

4.3 Спосіб дії

5 Встановлення і експлуатація приладу

5.1 Встановлення приладу

5.2 Експлуатація приладу

6 Очищення

6.1 Інформація на тему безпеки під час чищення

6.2 Очищення

7 Можливі несправності

8 Утилізація
