Beschreibung

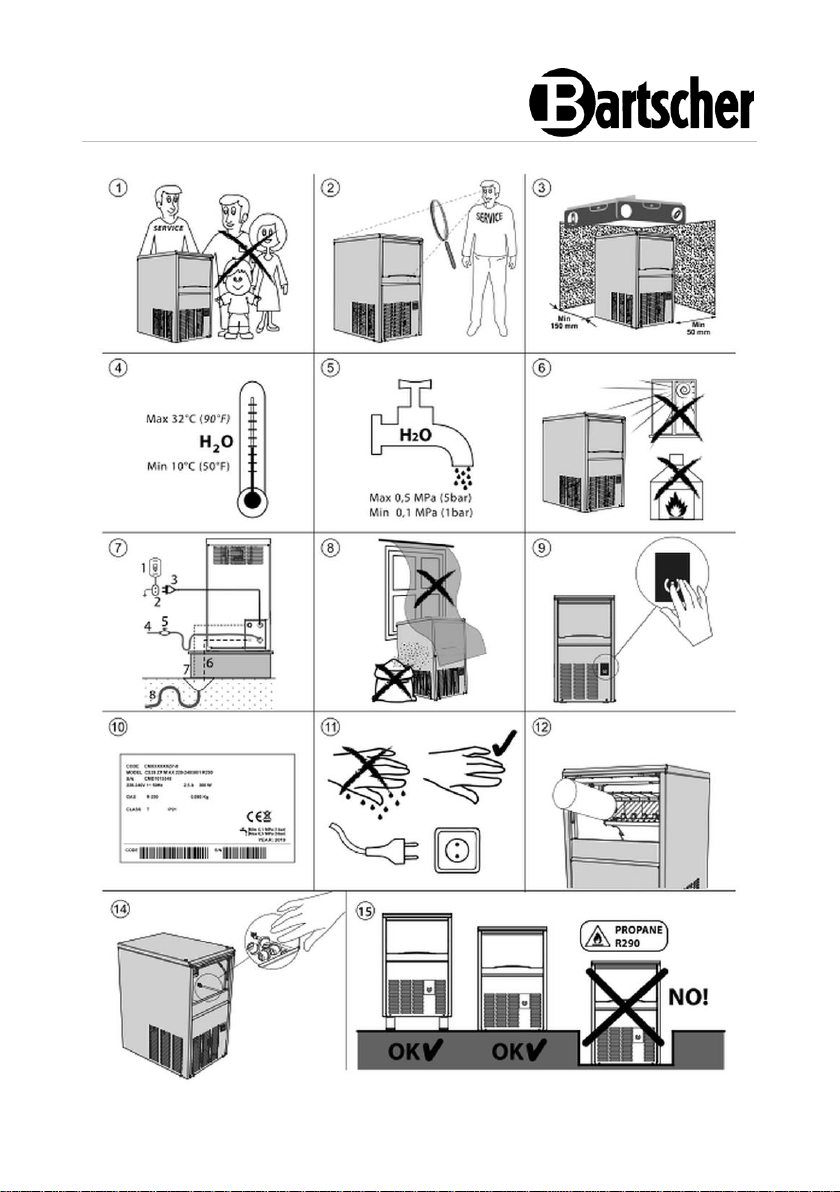

Verkorte instructie
AANRAKEN
Bedrijfsmodus
Status LED-indicator
Standby
elke 30’’
Het voorraadreservoir is vol
elke 10’’
Begin van de productiecyclus
elke 0,5’’
Ijsproductie
ON
Alarm Blackout
ON 5” + OFF
Reinigingscyclus
ON 3” + OFF
Bij alarm:
1. Om de zoemer uit te zetten, raakt u de bedieningsknop aan.
2. Raak de bedieningstoets opnieuw aan om het alarm te resetten (indien
gestopt).
OPGELET! In geval van verdere alarmen, neem contact op met de
service.
Afstellen
gewicht ijsblokjes
Afstellen
sonde van het
voorraadreservoir
Ijsfase
3 - VOUDIG
AANRAKEN
Stand-by
fase
3 - VOUDIG
AANRAKEN
WIT
ROOD
WIT
ROOD
Wijzigingen van de
instelling door aan te
raken
Wijzigingen van de
instelling door aan te
raken
Na 60" wordt de
instelling opgeslagen
Na 60" wordt de
instelling opgeslagen
NL
Originele gebruiksaanwijzing
1 Veiligheid ....................................................................................................... 2
1.1 Symboolverklaring ................................................................................... 2
1.2 Veiligheidsaanwijzingen ........................................................................... 3
1.3 Gebruik volgens bestemming .................................................................. 5
1.4 Oneigenlijk gebruik .................................................................................. 5
2 Algemeen ...................................................................................................... 6
2.1 Aansprakelijkheid en vrijwaring ................................................................ 6
2.2 Auteursrecht ............................................................................................ 6
2.3 Conformiteitsverklaring ............................................................................ 6
3 Transport, verpakking en opslag ................................................................... 7
3.1 Transportinspectie ................................................................................... 7
3.2 Verpakking ............................................................................................... 7
3.3 Opslag ..................................................................................................... 7
4 Technische Gegevens ................................................................................... 8
4.1 Technische Gegevens ............................................................................. 8
4.2 Onderdelenoverzicht .............................................................................. 13
4.3 Werkwijze .............................................................................................. 14
5 Installatie en bediening ................................................................................ 14
5.1 Installatie ................................................................................................ 14
5.2 Bediening ............................................................................................... 18
6 Reiniging ..................................................................................................... 22
6.1 Aanwijzingen betreffende de veiligheid tijdens het reinigen ................... 22
6.2 Reiniging ................................................................................................ 22
7 Mogelijke storingen ...................................................................................... 26
8 Verwijdering ................................................................................................. 29
104523 1 / 35
Veiligheid
NL
Lees voor het gebruik de gebruiksaanwijzing door en bewaar
hem op een goed bereikbare plaats!
GEVAAR!
Het signaalwoord GEVAAR waarschuwt voor gevaren die leiden tot
ernstige verwondingen of overlijden als ze niet worden vermeden.
Diese Bedienungsanleitung beschreibt di e Installation, Bedienung und Wartung des Geräts und gilt als wichtige Informationsqu elle und Nachschlagewerk. Die Kenntnis aller enthaltenen Sicherheitshin weise und Handlungsanweisungen schafft die Voraussetzung für das sichere und sachgerechte Arbeiten mit de m Gerät. Darüber hinaus müssen die für de n Einsatzbereich des Geräts geltenden ör tlichen Unfallverhütungsvorschrift en und allgemeinen Sicherheitsbestimmunge n eingehalten werden. Diese Bedienungs anleitung ist Bestandteil des Produ kts und muss in unmittelbarer Nähe d es Geräts für das In¬stallations-, Bedi enungs-, Wartungs- und Reinigungspers onal jederzeit zugänglich auf¬bewahrt w erden. Wenn das Gerät an eine dritte Pers on
weitergegeben wird, muss die Bedienungsa nleitung mit ausgehändigt werden.
Deze handleiding bevat de beschrijving van de installatie, de bediening en het
onderhoud van het apparaat en dient als belangrijke informatiebron en naslagwerk.
De kennis en het in acht nemen van alle hier beschreven veiligheidsvoorschriften
en instructies is een voorwaarde voor veilig en juist gebruik van het apparaat.
Bovendien zijn de bepalingen inzake ongevallenpreventie, gezondheids- en
veiligheidsvoorschriften en wettelijke voorschriften die van kracht zijn op het
toepassingsgebied van het apparaat van toepassing.
Lees deze gebruikershandleiding voordat u met het apparaat gaat werken, en vóór
de inbedrijfsstelling, om schade aan personen en zaken te voorkomen. Onjuist
gebruik kan beschadigingen veroorzaken.
Deze handleiding is een integraal onderdeel van het product en moet in de directe
nabijheid van het apparaat worden bewaard en te allen tijde beschikbaar zijn.
Wanneer het apparaat wordt overgedragen, is het ook noodzakelijk deze
gebruiksaanwijzing erbij te leveren.
1 Veiligheid
Het apparaat is gemaakt volgens de laatste stand van de techniek. Het kan echter
een bron van gevaar vormen als het apparaat niet in overeenstemming met zijn
bestemming gebruikt wordt. Alle personen die het apparaat gebruiken, moeten zich
houden aan de aanbevelingen en veiligheidsaanwijzingen in deze handleiding.
1.1 Symboolverklaring
Belangrijke veiligheids- en technische instructies zijn in deze gebruiksaanwijzing
aangeduid door symbolen. Deze instructies moeten bij het gebruik van dit apparaat
absoluut in acht worden genomen om letsel, ongelukken, of materiële schade te
vermijden.
2 / 35 104523
Veiligheid
NL
WAARSCHUWING!
Het signaalwoord WAARSCHUWING waarschuwt voor gevaren die
gematigd tot zwaar letsel of overlijden kunnen veroorzaken, als ze niet
worden vermeden.
VOORZICHTIG!
Het signaalwoord VOORZICHTIG waarschuwt voor gevaren die licht
of matig letsel kunnen veroorzaken, als ze niet worden vermeden.
ATTENTIE!
Het signaalwoord ATTENTIE geeft mogelijke materiële schade aan
die kan optreden als u de veiligheidsinstructies niet volgt.
OPMERKING!
Het icoon OPMERKING informeert de gebruiker over aanvullende
informatie en tips voor het gebruik van het apparaat.
, die
1.2 Veiligheidsaanwijzingen
Elektrische stroom
• Een te hoge netspanning of onjuiste installatie kan leiden tot elektrische
schokken.
• Sluit het apparaat alleen aan als de specificaties op het typeplaatje
overeenkomen met de netspanning.
• Om elektrische kortsluiting te voorkomen, moet het apparaat droog worden
gehouden.
• Koppel het apparaat onmiddellijk los van het elektriciteitsnet als er tijdens het
gebruik storingen optreden.
• Raak de stekker van het apparaat niet aan met natte handen.
• Raak het apparaat nooit aan nadat het in het water is gevallen. Onmiddellijk het
apparaat van het elektriciteitsnet koppelen.
• Het herstellen en openen van de behuizing uitsluitend door specialisten en
gespecialiseerde werkplaatsen laten uitvoeren.
• Draag het apparaat niet aan de verbindingskabel.
104523 3 / 35
Veiligheid
NL
• Stel de verbindingskabel niet bloot aan warmte of scherpe randen.
• Knik, plet of knoop de verbindingskabel niet.
• Altijd de verbindingskabel volledig uitrollen.
• Plaats het apparaat of andere voorwerpen nooit op de verbindingskabel.
• Om het apparaat uit te schakelen van de elektrische voeding, altijd de stekker
vastpakken.
• Controleer de voedingskabel regelmatig op beschadigingen. Het apparaat niet
gebruiken wanneer de voedingskabel beschadigd is. Laat een beschadigde
voedingskabel vervangen door de servicedienst of een gekwalificeerde
elektricien om gevaar te voorkomen.
• Nigdy nie używać łatwopalnych ciecz y do czyszczenia urządzenia ani jego części. De g assen die daaruit voort kome n leveren bran dgevaar op en kunnen exploderen.
Door onjuist gebruik van het apparaat b estaat er een mogelijkheid op brand- en explosi egevaar door de ontsteking van de inhou d.
Brandgevaar / Gevaar door brandbare materialen / Explosiegevaar!
• Gebruik geen elektrische apparaten in het apparaat.
• Bewaar of gebruik geen benzine of andere brandbare gassen of vloeistoffen in
de buurt van deze of andere apparaten. De gassen kunnen een brandgevaar
opleveren of exploderen.
• Bewaar geen explosieve stoffen, zoals spuitbussen met ontvlambaar drijfgas in
het apparaat. Containers gevuld met brandbare gassen en vloeistoffen kunnen
bij lagere temperaturen een inhoud afgeven die kan ontbranden door vonken die
worden gegenereerd door elektrische apparatuur. Explosiegevaar!
• In het geval van koelmiddellekken, trekt u de stekker uit het stopcontact.
Verwijder alle ontstekingsbronnen in de buurt, ventileer de kamer en neem
contact op met de klantenservice. Vermijd contact van het koelmiddel met de
ogen, omdat dit ernstig oogletsel kan veroorzaken.
• Reinig het apparaat en de onderdelen niet met licht ontvlambare vloeistoffen.
De gassen die daarbij onstaan, kunnen brandgevaarlijk zijn of exploderen.
• In geval van brand, vóór het blussen het apparaat ontkoppelen van de voeding.
Blus het vuur nooit met water als het apparaat op het elektriciteitsnet is
aangesloten. Na het blussen zorgen voor genoeg frisse lucht.
• Het ontdooiproces mag niet worden versneld door middel van mechanische
apparaten of bronnen van thermische energie (kaarsen of kachels) of op een
andere manier. De stoom die daarbij ontstaat kan kortsluiting veroorzaken en te
hoge temperaturen kunnen het apparaat beschadigen.
• Tijdens de exploitatie moeten alle ventilatieopeningen van het apparaat open
zijn.
• Het is verboden het koelsysteem van het apparaat te beschadigen.
Bedienend personeel
4 / 35 104523
Veiligheid
NL
• Dit apparaat mag niet worden bediend door personen (inclusief kinderen) met
beperkte fysieke, sensorische of mentale vaardigheden, evenals door personen
met beperkte ervaring en / of beperkte kennis.
• Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met het
apparaat spelen of het starten.
Onjuist gebruik
• Onjuist gebruik of verboden gebruik kan het apparaat beschadigen.
• Het apparaat mag alleen worden gebruikt als het zich in goede staat bevindt en
veilig werken mogelijk maakt.
• Het apparaat mag alleen worden gebruikt als alle aansluitingen zijn uitgevoerd
volgens de voorschriften.
• Het apparaat mag alleen worden gebruikt als het schoon is.
• Gebruik alleen originele reserveonderdelen. Nooit zelf het apparaat repareren.
• Verboden om veranderingen of modificaties aan het apparaat aan te brengen.
1.3 Gebruik volgens bestemming
Elk gebruik van het apparaat voor andere doeleinden en / of afwijkend van het
normale bedoelde gebruik zoals hieronder beschreven, is verboden en wordt
beschouwd als onbedoeld gebruik.
Het volgende gebruik is in overeenstemming met het beoogde gebruik:
– Het bereiden van ijsblokjes.
Dit apparaat is alleen bestemd voor professioneel gebruik.
1.4 Oneigenlijk gebruik
Onjuist gebruik kan leiden tot schade aan personen en zaken veroorzaakt door
gevaarlijke elektrische spanning, brand en hoge temperaturen. Met behulp van het
apparaat kan alleen werk worden uitgevoerd dat in deze handleiding wordt
beschreven.
104523 5 / 35
Algemeen
NL
2 Algemeen
2.1 Aansprakelijkheid en vrijwaring
Alle gegevens en aanwijzingen die zijn opgenomen in deze gebruiksaanwijzing zijn
samengesteld rekening houdend met de geldende voorschriften, de actuele
technische stand van zaken en onze langdurige inzichten en ervaring. In het geval
van het bestellen van speciale modellen of extra opties, en in het geval van het
gebruik van de nieuwste technische kennis, kan het geleverde apparaat onder
bepaalde omstandigheden verschillen van de uitleg en de talrijke tekeningen in
deze handleiding.
De producent is niet aansprakelijk voor de schade en storingen die zijn ontstaan als
gevolg van:
– het niet in acht nemen van de aanwijzingen,
– oneigenlijk gebruik,
– het aanbrengen van technische wijzigingen door de gebruiker,
– de toepassing van ongeoorloofde reserveonderdelen.
Wij behouden ons het recht voor om technische veranderingen in het product aan
te brengen die leiden tot verbetering van de gebruikseigenschappen en de verdere
ontwikkeling van het apparaat.
2.2 Auteursrecht
De gebruiksaanwijzing en de erin opgenomen teksten, tekeningen, foto’s en andere
afbeeldingen zijn auteursrechtelijk beschermd. Niets (ook gedeeltelijk) uit deze
uitgave mag in ongeacht welke vorm worden verveelvoudigd, verwerkt en/of
gepubliceerd zonder voorafgaande schriftelijke toestemming van de fabrikant.
Overtreding van het bovenstaande verplicht tot schadevergoeding. Wij behouden
ons het recht voor tot verdere vorderingen.
2.3 Conformiteitsverklaring
Het apparaat beantwoordt aan de actuele EU-normen en richtlijnen. Dit bevestigen
we in de EG-verklaring van Conformiteit. Indien gewenst, sturen we u graag de
betreffende Verklaring van Conformiteit toe.
6 / 35 104523
Transport, verpakking en opslag
NL
3 Transport, verpakking en opslag
3.1 Transportinspectie
Als het apparaat afgeleverd is, onmiddellijk controleren of het compleet en zonder
transportschade is. Als er duidelijk zichtbare transportschade is, het geleverde
apparaat niet of alleen onder voorbehoud aannemen. De schade opschrijven op de
transportdocumenten/ het leveringsdocument van de leverancier. Vervolgens
reclameren. Verborgen gebreken onmiddellijk nadat ze zijn geconstateerd,
reclameren, omdat eisen tot schadevergoeding alleen binnen de reclamatieperiode
mogelijk zijn.
Neem contact op met onze klantenservice als er onderdelen of accessoires
ontbreken.
3.2 Verpakking
Gooi de buitenste doos van uw apparaat niet weg. U kunt het nodig hebben tijdens
een verhuizing, of als u het apparaat naar ons servicecentrum wilt sturen bij
schade.
De verpakking en de afzonderlijke componenten zijn gemaakt van recyclebare
materialen. In het bijzonder: kunststof folie en zakken, kartonnen verpakking.
Als u de verpakking wilt weggooien, dient u de geldende voorschriften in uw land in
acht te nemen. Verpakkingsmateriaal dat hergebruikt kan worden, recyclen.
3.3 Opslag
Zorg ervoor dat de verpakkingen verzegeld zijn tot de installatie en houd ze in
overeenstemming met de op de buitenkant aangebrachte plaatsingmarkering en
opslagmarkering. Bewaar de pakketten alleen onder de volgende voorwaarden:
– in een afgesloten ruimte
– droog en stofvrij
– verwijderd houden van corrosief materiaal
– op een plaats beschermd tegen zonlicht
– beschermd tegen mechanische schokken.
Bij langere bewaring (> 3 maanden) regelmatig de algemene toestand van alle
bestanddelen en van de verpakking controleren. Als het nodig is de verpakking
vervangen voor een nieuwe.
104523 7 / 35
Technische Gegevens
NL
Naam:
IJsblokjesmaker B 28 Plus
Art. nr.:
104523
Materiaal:
roestvrij staal, kunststof, staal verzinkt
IJsblokjesversie:
conusvorm (massieve conus
Aantal maten ijsblokjes:
1
Afmeting ijsblokjes (B x D x H) in mm:
35 x 37 x 32
Gewicht ijsblokjes in g:
20
IJsblokjesproductie / werkcyclus:
18
Productie max. in kg / uur:
28 / 24
Inhoud voorraadreservoir in kg /
ijsblokjes, stuks:
6,5 / 325
Koelmiddel / hoeveelheid in kg:
R290 / 0,080
Klimaatklasse:
T
Wateraansluiting:
3/4"
Waterafvoer Ø in mm:
20
Aansluitingswaarde:
0,3 kW | 220-240 V | 50 Hz
Afmetingen (b x d x h) in mm:
340 x 485 x 625
Gewicht in kg:
28,2
4 Technische Gegevens
4.1 Technische Gegevens
8 / 35 104523
Technische Gegevens
NL
Naam:
IJsblokjesmaker B 38 Plus
Art. nr.:
104538
Materiaal:
roestvrij staal, kunststof, staal verzinkt
IJsblokjesversie:
conusvorm (massieve conus
Aantal maten ijsblokjes:
1
Afmeting ijsblokjes (B x D x H) in mm:
35 x 37 x 32
Gewicht ijsblokjes in g:
20
IJsblokjesproductie / werkcyclus:
28
Productie max. in kg / uur:
38 / 24
Inhoud voorraadreservoir in kg /
ijsblokjes, stuks:
11,5 / 575
Koelmiddel / hoeveelheid in kg:
R290 / 0,070
Klimaatklasse:
T
Wateraansluiting:
3/4"
Waterafvoer Ø in mm:
20
Aansluitingswaarde:
0,59 kW | 220-240 V | 50 Hz
Afmetingen (b x d x h) in mm:
500 x 540 x 700
Gewicht in kg:
38,2
104523 9 / 35
Technische Gegevens
NL
Naam:
IJsblokjesmaker B 46 Plus
Art. nr.:
104548
Materiaal:
roestvrij staal, kunststof, staal verzinkt
IJsblokjesversie:
conusvorm (massieve conus
Aantal maten ijsblokjes:
1
Afmeting ijsblokjes (B x D x H) in mm:
35 x 37 x 32
Gewicht ijsblokjes in g:
20
IJsblokjesproductie / werkcyclus:
28
Productie max. in kg / uur:
46 / 24
Inhoud voorraadreservoir in kg /
ijsblokjes, stuks:
15 / 750
Koelmiddel / hoeveelheid in kg:
R290 / 0,080
Klimaatklasse:
T
Wateraansluiting:
3/4"
Waterafvoer Ø in mm:
20
Aansluitingswaarde:
0,68 kW | 220-240 V | 50 Hz
Afmetingen (b x d x h) in mm:
500 x 580 x 800
Gewicht in kg:
42,6
10 / 35 104523
Technische Gegevens
NL
Naam:
IJsblokjesmaker B 70 Plus
Art. nr.:
104583
Materiaal:
roestvrij staal, kunststof, staal verzinkt
IJsblokjesversie:
conusvorm (massieve conus
Aantal maten ijsblokjes:
1
Afmeting ijsblokjes (B x D x H) in mm:
35 x 37 x 32
Gewicht ijsblokjes in g:
20
IJsblokjesproductie / werkcyclus:
56
Productie max. in kg / uur:
70 / 24
Inhoud voorraadreservoir in kg /
ijsblokjes, stuks:
42 / 2100
Koelmiddel / hoeveelheid in kg:
R290 / 0,100
Klimaatklasse:
T
Wateraansluiting:
3/4"
Waterafvoer Ø in mm:
20
Aansluitingswaarde:
0,88 kW | 220-240 V | 50 Hz
Afmetingen (b x d x h) in mm:
700 x 580 x 995
Gewicht in kg:
53,0
104523 11 / 35
Technische Gegevens
NL
Naam:
IJsblokjesmaker B 86 Plus
Art. nr.:
104593
Materiaal:
roestvrij staal, kunststof, staal verzinkt
IJsblokjesversie:
conusvorm (massieve conus
Aantal maten ijsblokjes:
1
Afmeting ijsblokjes (B x D x H) in mm:
35 x 37 x 32
Gewicht ijsblokjes in g:
20
IJsblokjesproductie / werkcyclus:
56
Productie max. in kg / uur:
86 / 24
Inhoud voorraadreservoir in kg /
ijsblokjes, stuks:
42 / 2100
Koelmiddel / hoeveelheid in kg:
R290 / 0,090
Klimaatklasse:
T
Wateraansluiting:
3/4"
Waterafvoer Ø in mm:
20
Aansluitingswaarde:
0,98 kW | 220-240 V | 50 Hz
Afmetingen (b x d x h) in mm:
700 x 580 x 995
Gewicht in kg:
63,0
Versie / eigenschappen
• Koeling: luchtgekoeld
• Vulstandsensor
• Productie met behulp van een sproeisysteem
• Besturing: elektronisch
• Reinigingsfunctie
• schakelaar AAN/UIT
• Controlelampje
• Inbouwmogelijkheid
• Bestaande uit: 1 ijsschep
12 / 35 104523
Recht op technische veranderingen voorbehouden!
Technische Gegevens
NL
1. Behuizing
2. Deksel voorraadreservoir
3. Voorraadreservoir
4. Waterafvoeropening
5. Lamellengordijn
6. Frontpaneel
7. Aansluitkabel met netstekker
8. Wateraansluiting
9. Afvoerpoort
10. Poten (4x)
11. Bedieningsknop
12. Ventilatie-openingen
13. IJsblokjesschep
4.2 Onderdelenoverzicht
104523 13 / 35
Installatie en bediening
NL
VOORZICHTIG!
In het geval van onjuiste installatie, bediening, onderhoud of bij het niet
juist hanteren van het apparaat kan dat leiden tot letsel en
beschadigingen.
De plaatsing en de installatie, alsook reparaties mogen uitsluitend worden
uitgevoerd door een geautoriseerde technische service volgens de
geldende voorschriften in het land van plaatsing.
4.3 Werkwijze
Bij de productie van volle kegelijsblokjes met behulp van een sproeisysteem wordt
het toegevoerde water met behulp van een pomp op een verdampersysteem (hier
een soort waterbak) gespoten. Door het contact met het overeenkomstige
verdampingselement bevriest het water tot compacte, kristalheldere, vaste
ijskegels. Door hun stevige vorm geven ze een langdurig verkoelend effect en zijn
ze bijzonder geschikt om bijvoorbeeld van longdrinks te genieten, omdat ze
langzaam smelten en de drank niet zo snel verdunnen.
De hoeveelheid ijsblokjes in het voorraadreservoir wordt gecontroleerd door een
elektronische de sonde in het voorraadreservoir. Wanneer de ijsblokjes de
sondehoogte bereiken, stopt het apparaat automatisch met het produceren van
ijsblokjes. Wanneer de ijsblokjes worden verwijderd en de sonde wordt losgelaten,
gaat de ijsblokjesproductie weer verder.
TIP!
Nadat de ijsblokjes uit het voorraadreservoir zijn verwijderd kan de sonde
worden ontdaan van eventuele ijsresten, zodat het productieproces van
ijsblokjes sneller weer op gang komt.
5 Installatie en bediening
5.1 Installatie
14 / 35 104523
Installatie en bediening
NL
AANWIJZING!
De fabrikant aanvaardt geen aansprakelijkheid of garantie voor schade
die kan worden toegeschreven aan het niet naleven van de
aanwijzingen of onjuiste installatie.
VOORZICHTIG!
Gevaar voor verstikking!
Houdt verpakkingsmateriaal zoals plasticfolie en piepschuim uit handen
van kinderen.
Uitpakken / plaatsing
• Pak het apparaat uit en verwijder alle externe en interne verpakkingselementen
en transportbeveiliging.
• Als er beschermfolie op het apparaat zit, verwijdert u deze. De folie dient
langzaam van het apparaat te worden getrokken zodat er geen lijmresten
achterblijven. Eventuele lijmresten verwijderen met een geschikt oplosmiddel.
• Pas op dat u het typeplaatje en de waarschuwingsinstructies op het apparaat
niet beschadigt.
• Het apparaat nooit in een vochtige of natte omgeving neerzetten.
• Het apparaat moet zo worden ingesteld dat de verbindingen gemakkelijk
toegankelijk zijn om snel uit te schakelen als dat nodig is.
• Plaats het apparaat op een oppervlak met de volgende eigenschappen:
– recht, met voldoende draagkracht, bestand tegen water, droog en
bestand tegen hoge temperaturen
– groot genoeg om probleemloos met het apparaat te werken
– goed bereikbaar
– goede ventilatie.
• Het apparaat kan worden geladen en gelost met een vorkheftruck of pallettruck
met een vork die langer is dan de helft van de lengte van het apparaat
• De hefinrichting moet worden gekozen op basis van de afmetingen van het
verpakte apparaat / elementen en het gewicht van het apparaat.
• Neem bij het hanteren alle nodige voorzorgsmaatregelen om het apparaat niet
te beschadigen.
• Verwijder de kartonnen verpakking van de houten basis waarop het apparaat
staat.
• Til het apparaat vervolgens op met een geschikte hefinrichting (heftruck of iets
dergelijks) en trek de houten basis eruit.
104523 15 / 35
Installatie en bediening
NL
• Het apparaat op een geschikte plaats neerzetten.
Vereisten voor de installatieplaats
Bij het kiezen van de plaats om het apparaat te installeren, moet aan de volgende
voorwaarden worden voldaan:
– de omgevingstemperatuur mag niet lager zijn dan 10 °C (50 °F) en mag
niet hoger zijn dan 43 °C (110 °F);
– de watertemperatuur mag niet lager zijn dan 10 °C (50 °F) en mag niet
hoger zijn dan 32 °C (90 °F) (afb. 4 aan het begin van de handleiding);
– de druk van het toegevoerde water mag niet lager zijn dan 0,1 MPa (1
bar) en mag niet hoger zijn dan 0,5 MPa (5 bar). Als de druk hoger is dan
0,5 MPa, moet er een drukregelaar worden geïnstalleerd tussen de
watertoevoer en het apparaat (afb. 5);
– er mogen geen warmtebronnen in de buurt zijn,
– het apparaat mag niet worden blootgesteld aan direct zonlicht (afb. 6);
– de plaats moet stofvrij zijn, aangezien de condensor van de koeleenheid
snel verstopt kan raken (afb. 8);
– de ventilator van de koeleenheid mag niet worden afgedekt (afb. 8);
– het apparaat mag niet in verlaagde ruimten worden, omdat bij lekkage de
koelvloeistof naar de bodem zakt (afb. 15);
– binnen een straal van 3 m mogen zich geen brandstoffen, ontvlambare of
explosieve materialen bevinden en er moet voldoende luchtcirculatie zijn
(afb. 19).
• Houd een minimumafstand tot muren en andere voorwerpen aan van 150 mm
aan de achterzijde en 50 mm aan de zijkant (afb. 3).
• Zet het apparaat waterpas (afb. 3). Als het toestel niet waterpas staat, kunnen
de werking en de waterafvoer nadelig worden beïnvloed.
Wateraansluiting
1. Installeer het apparaat in de buurt van de wateraansluiting.
OPGELET!
Sluit het apparaat alleen aan op een drinkwateraansluiting. Anders moet
een waterzuiveringsapparaat worden geïnstalleerd.
2. De wateraansluiting dient te worden gemaakt vóór de elektrische aansluitingen.
3. Sluit de meegeleverde 3/4” watertoevoerslang aan op de wateraansluiting.
16 / 35 104523
Installatie en bediening
NL
4. Sluit het andere uiteinde van deze slang aan op de wateraansluiting aan de
achterkant van het apparaat.
TIP!
Om praktische en veiligheidsredenen raden wij aan om een afsluiter te
installeren die niet bij de levering is inbegrepen (afb. 7):
1. Schakelaar; 2. Stopcontact; 3. Stekker; 4. Wateraansluiting; 5.
Onderbrekingsventiel;
6. Condensorwaterafvoer: waterkoeling versie;
7. Waterafvoer uit het voorraadreservoir; 8. Waterafvoer in een open sifon.
Waterafvoer
1. Sluit de meegeleverde afvoerslang aan op de afvoeraansluiting aan de
achterkant van het apparaat.
2. Stop het andere uiteinde van de afvoerslang in de open sifon (afb. 7).
TIP!
Om de perfecte afvoer te garanderen, moet de afvoerslang een helling van
minimaal 3% hebben en moet u ervoor zorgen dat deze niet verstrikt of
geknikt raakt.
Aansluiting op het lichtnet
• Controleer of de technische specificaties van het apparaat (zie naamplaatje)
overeenstemmen met de gegevens van de lokale stroomvoorziening.
• Sluit het apparaat aan op een enkele, voldoende beschermde aansluiting met
een beveiligd contact. Sluit het apparaat niet aan op een meervoudige
aansluiting.
• Leg de verbindingskabel zo dat niemand erop kan lopen of erover kan struikelen.
• De maximaal toelaatbare tolerantie ten opzichte van het spanningsverschil is ±
10% van de nominale waarde.
• Het elektrische circuit tussen het apparaat en de voedingsaansluiting moet
worden uitgerust met een geschikte scheidingsschakelaar voor alle polen (afb.
7), die in staat is om de contactopeningsafstand te bieden die volledige
ontkoppeling mogelijk maakt onder de omstandigheden van
overspanningscategorie III.
• Als de apparaat in de winter van buiten naar binnen wordt gebracht, moet deze
enkele uren op kamertemperatuur worden gebracht voordat u hem inschakelt.
• Wacht 1 uur totdat het koelmiddel is bezonken voordat u het apparaat op de
stroomvoorziening aansluit.
104523 17 / 35
Installatie en bediening
NL
• Na een stroomstoring of na het verwijderen van de stekker uit het stopcontact,
kan het apparaat na minimaal 5 minuten weer op de stroomvoorziening worden
aangesloten.
• Die Steckdose muss leicht zugänglich sein , so dass das Stromkabel notfalls sch nell abgezoge n werden kann.• Het stopcontact moet vrij toegankelijk zijn, zodat de stroomkabel in een noodgeval s nel van het lichtnet kan worden gehaald . Het stopcontact moet vrij toegankelijk zijn, zodat de stroomkabel in een noodgeval s nel van het lichtnet kan worden ge haald.
5.2 Bediening
Voorbereiden van de heetwaterpan
1. Verwijder alle accessoires (watertoevoerslang, afvoerslang, ijsschep,
documenten) uit het voorraadreservoir.
2. Reinig het apparaat vóór gebruik volgens de instructies in hoofdstuk 6
"Reiniging”.
3. Droog het apparaat grondig.
Aanwijzingen voor de gebruiker
• Als het apparaat wordt geïnstalleerd in gebieden waar het drinkwater een hoog
zoutgehalte heeft, volg dan de instructies om mogelijke storingen te voorkomen.
• Om te voorkomen dat het ijs een onaangename geur of smaak krijgt, mag u
nooit voedsel, flessen of iets anders in de lade bewaren.
• Laat de klep van het voorraadreservoir niet open staan tijdens normaal gebruik.
Ingebruikname
1. Controleer vóór de inbedrijfstelling of de water- en elektriciteitsaansluitingen
correct zijn uitgevoerd.
2. Controleer of de banden, bouten, bouten en klemmen goed vastzitten en niet
zijn losgekomen tijdens het vervoer om waterlekkage of andere storingen tijdens
het gebruik te voorkomen.
3. Open de wateraansluitkraan en de afsluitkraan.
4. Sluit het apparaat aan op een enkelvoudig stopcontact.
Het apparaat bevindt zich in de Standby modus. De bedieningsknop knippert elke 30
seconden.
5. Om de stand-by modus te verlaten en het apparaat in te schakelen, drukt u ten
minste 3 seconden op de bedieningsknop (afb. 9) totdat het apparaat met een
lange pieptoon begint te werken.
AANWIJZINGEN!
Wij raden u aan ijsblokjes uit de eerste 5 productiecycli niet te gebruiken voor
dranken of voedsel.
18 / 35 104523
Installatie en bediening
NL
Sluit nooit de watertoevoer af terwijl het apparaat in werking is en bedek of
blokkeer nooit de luchtinlaatopeningen.
De ijsblokjesmachine is uitgerust met een temperatuursonde in het
voorraadreservoir (afb. 14), die de machine en de productie van ijsblokjes stopt
wanneer de sonde in contact komt met het ijs dat zich in de bak heeft
opgehoopt.
Nadat de ijsblokjes zijn genomen, reinigt u de temperatuursensor van
eventuele ijsresten om het productieproces van ijsblokjes sneller weer op
gang te brengen (afb. 14).
Instellen van de grootte van de ijsblokjes
Na verloop van tijd kunnen de grootte en het gewicht van de ijsblokjes veranderen
als gevolg van veranderingen in de kamertemperatuur.
Om de grootte en het gewicht in te stellen, volgt u de onderstaande stappen:
1. Druk, terwijl het apparaat ingeschakeld is, binnen 2 seconden 3 keer op de
bedieningsknop (afb. 9).
De bedieningsknop wordt wit of rood.
2. Om de grootte of het gewicht van de ijsblokjes te verhogen, drukt u op de
bedieningsknop om de rode LED-kleur te verhogen.
3. Om de grootte of het gewicht van de ijsblokjes te verminderen, drukt u op de
bedieningsknop totdat de LED-kleur wit wordt.
Als de bedieningsknop gedurende 5 seconden niet wordt ingedrukt, wordt de
instelling opgeslagen en wordt de wijzigingsfase verlaten.
Het instellen van de sonde in het voorraadreservoir
Na verloop van tijd kan, door veranderingen in de omgevingstemperatuur, de
ingestelde waarde van de temperatuursonde in het voorraadreservoir onvoldoende
worden. Om deze waarde in te stellen, gaat u als volgt te werk:
1. Druk, in de Stand-by-modus, binnen 2 seconden 3 keer op de bedieningsknop
(afb. 9).
De bedieningsknop wordt wit of rood.
2. Om de ingestelde temperatuur te verhogen, drukt u op de bedieningsknop en
probeert u de kleur van de rode LED te verhogen.
3. Om de temperatuur te verlagen, drukt u op de bedieningsknop totdat de kleur
naar wit LED verandert.
104523 19 / 35
Installatie en bediening
NL
Indicator / alarm
ROOD
WIT
Alarm koelcyclus te lang
knippert 1x
ON 3"
Alarm afvoerpomp (optioneel)
knippert 1x
knippert 1x
Alarm voor tijdverlenging tussen twee
productiecycli
knippert 2x
ON 3"
Alarm defecte sonde in het
voorraadreservoir
knippert 3x
ON 3"
Upload / download HACCP-gegevens software-update
knippert 3x
knippert 3x
Alarm defecte sonde van de condensor
knippert 4x
ON 3"
Alarm defecte sonde van de verdamper
knippert 5x
ON 3"
Alarm omgekeerde sonde van slib verdamper
knippert 5x
knippert 2x
Alarm reiniging condensor
knippert 7x
ON 3"
Startfase
OFF
2 Hz lamp
Productie van ijsblokjes
OFF
ON
Storten van ijs
OFF
ON
Het voorraadreservoir is vol
OFF
knippert 10 sec.
Stand-by fase
OFF
knippert 30 sec.
Alarm reinigingscyclus
OFF
ON 3"
Alarm ozoncyclus (optioneel)
OFF
ON 1"
Alarm stroomuitval
OFF x 1“
ON 5"
Alarm hoge temperatuur condensor
ON
OFF
Als de bedieningsknop gedurende 5 seconden niet wordt ingedrukt, wordt de
instelling opgeslagen en wordt de wijzigingsfase verlaten.
Bedrijfsstatus / alarmstatusindicatoren
20 / 35 104523
Installatie en bediening
NL
Indicator / alarm
ROOD
WIT
Alarm hoge druk
ON
OFF
Alarm van gaslaadfase
ON 1“
ON 1"
Alarm watertekort
ON 3“
knippert 1x
Alarm periodiek onderhoud
ON 3“
ON 3"
Alarm capacitieve sensor (optioneel)
ON 3“
knippert 3x
OFF: LED-indicator / kleur altijd uit
ON: LED-indicator / kleur altijd aan
Knipperen: LED-indicator / kleur aan gedurende 0,5 s en uit gedurende 0,5 s
Defecten
OPGELET!
Bij een storing moet het apparaat worden losgekoppeld van het
elektriciteitsnet en de watertoevoer. Neem contact op met een erkend
servicecentrum, controleer het apparaat en laat het repareren.
• Controleer of de watertoevoerkraan open staat.
• Controleer of het apparaat stroom heeft: de stekker zit er goed in en de
schakelaar staat aan.
• Zich ervan verzekeren, dat er geen abnormale trillingen worden veroorzaakt
door losse bouten.
• Schakel bij werkzaamheden door waterverlies, aandraaien van bouten etc. altijd
eerst het toestel uit en controleer of de afvoeren niet verstopt zijn.
• Als het apparaat te weinig ijs produceert, controleer dan of de condensor niet
vuil is of dat er geen koelmiddel lekt.
• Controleer de werking van de sonde van het voorraadreservoir: door een ijsblokje
op de sonde in het voorraadreservoir te plaatsen, moet de ijsblokjesmachine
binnen 1 minuut stoppen en automatisch opnieuw starten kort nadat het ijsblokje
is verwijderd.
• Tussen zomer en winter kan de sonde in het reservoir de maximaal hoeveelheid
van de ijs doen variëren. Om de sonde-instelling te wijzigen, volgt u de
instructies in het hoofdstuk „Instelling van de sonde in het
voorraadreservoir“.
104523 21 / 35
Reiniging
NL
6 Reiniging
6.1 Aanwijzingen betreffende de veiligheid tijdens het
reinigen
• Voordat het apparaat kan worden gereinigd, dient het apparaat van het lichtnet
te worden gehaald.
• Het apparaat geheel laten afkoelen.
• Zorg ervoor dat er geen water in het apparaat komt. Dompel het apparaat niet in
water of andere vloeistoffen om het te reinigen. Gebruik geen waterstraal onder
druk om het apparaat te reinigen.
• Gebruik geen scherpe of metalen voorwerpen (mes, vork, enz.) om het apparaat
schoon te maken. Scherpe voorwerpen kunnen het apparaat beschadigen en
leiden tot elektrische schokken wanneer ze in contact komen met geleidende
componenten.
• Gebruik geen schuurmiddelen, oplosmiddelen of bijtende schoonmaakmiddelen.
Dit kan het oppervlak beschadigen.
6.2 Reiniging
Reiniging door de gebruiker
1. Aan het einde van de werkdag, maar ook na een langere periode van niet-
gebruik, moet het apparaat grondig worden gereinigd.
2. Maak de behuizing schoon met een zachte doek die is bevochtigd met een
chloorvrij reinigingsmiddel voor roestvrij staal.
3. Reinig de binnenkamer met een spons of doek gedrenkt in lauw water en een
beetje natriumbicarbonaat.
4. Spoel om met schoon water.
5. Droog de binnenkamer goed af.
22 / 35 104523
Reiniging
NL
Als het apparaat lange tijd niet wordt gebruikt:
– schakel het apparaat uit en koppel het los van de elektriciteits- en
watertoevoer;
– verwijder het geproduceerde ijs uit het voorraadreservoir;
– laat het water volledig weglopen;
– voer een grondige reiniging uit;
– laat de deur (klep) van het voorraadreservoir lichtjes open staan.
Reiniging door een service
Condensator
De condensor, die zich achter het voordeksel van het toestel bevindt, moet
regelmatig worden gereinigd om de prestaties en de levensduur van het toestel te
behouden (fig. 16)
Ga als volgt te werk:
– schroef de bevestigingsschroeven van de voorste afdekking los,
– verwijder de voorklep,
– reinig de condensor met een zachte borstel of stofzuiger,
– bevestig de voorklep op het toestel met schroeven.
OPGELET!
Gebruik geen borstels of stompe voorwerpen om de condensor te
reinigen.
Waterinlaatfilter
Het waterinlaatfilter moet regelmatig worden gereinigd volgens de volgende
instructies:
– het ventiel van de watertoevoer afsluiten;
– de watertoevoerslang losschroeven;
– gebruik een tang om het waterinlaatfilter uit zitting zitting op de inlaat van
de magneetklep te trekken;
– het waterinlaatfilter reinigen onder een straal water;
– het waterinlaatfilter plaatsen;
– de watertoevoerslang vastdraaien.
104523 23 / 35
Reiniging
NL
Neem bij het werken met citroenzuur (water +
citroenzuur, zie onderstaande tabel) de nodige
voorzorgsmaatregelen door het dragen van
beschermende handschoenen en een veiligheidsbril.
Model
Hoeveelheid citroenzuur (per
1 liter water)
B28 Plus
200 g.
B38 Plus
250 g
B46 Plus
350 g.
B70 Plus - B86 Plus
500 g.
Reinigings- en ontsmettingscyclus
Om problemen te voorkomen die worden veroorzaakt door de hardheid van het
water en dus de vorming van onzuiverheden op onderdelen en componenten die in
contact komen met water, is de ijsblokjesmachine uitgerust met de „Self
Cleaning”functie.
Deze functie verwijdert, dankzij de reinigende werking van citroenzuur, kalkaanslag
en vuil uit het toestel.
Voor een goede reiniging van de ijsblokjesmaker raden wij aan deze reinigings- en
desinfectiecyclus ten minste 3 - 4 keer per jaar uit te voeren (afhankelijk van de
waterhardheid).
De reinigings- en ontsmettingscyclus moet worden uitgevoerd volgens de
onderstaande instructies:
1. De ijsblokjesmachine uitschakelen.
2. Het apparaat loskoppelen van de watertoevoer (sluit de afsluitkraan).
3. Verwijder de ijsblokjes uit het voorraadreservoir.
4. Bereid een oplossing van water en citroenzuur in een geschikt vat. Beschouw
de kwantitatieve gegevens voor de verschillende modellen in de tabel hieronder.
5. Los de benodigde hoeveelheid citroenzuurpoeder op in 1 liter lauw water (max.
40 °C). Zorg ervoor dat het citroenzuur volledig oplost.
6. Giet de bereide oplossing van water en citroenzuur in de verdampingskamer
van het toestel (afb. 17).
7. Schakel het apparaat in met behulp van de bediening-knop (afb. 9).
8. Schakel het toestel in Standby modus (als het zich nog niet in Standby modus
bevindt) door de bedieningstoets langer dan 3 seconden in te drukken.
9. Houd de bedieningsknop in stand-by gedurende ten minste 9 seconden
ingedrukt om de reinigings- en desinfectiecyclus te starten.
24 / 35 104523
Reiniging
NL
Tijdens de reinigings- en desinfectiecyclus knippert de bedieningsknop (wit) als
volgt: uit gedurende 1 seconde, dan aan gedurende 3 seconden.
Wanneer de reinigings- en desinfectiecyclus voltooid is, schakelt het toestel over op
de stand-by modus.
10. Verwijder de stop van de waterbak van de verdamper en maak deze leeg door
het water af te tappen (afb. 18). Vervolgens de plug terugplaatsen.
11. Giet vers drinkwater in de verdamperbak tot deze vol is.
12. Herhaal de reinigings- en ontsmettingscyclus (dit keer zonder toevoeging van
citroenzuur) om eventueel achtergebleven citroenzuur uit de wateroplossing te
verwijderen.
13. Het toestel uitschakelen
14. Verwijder de plug uit het verdampercompartiment en leeg de verdamperbak
door deze leeg te laten lopen (afb. 18). Plaats de plug terug.
15. Open de watertoevoer (open de afsluitkraan).
16. Spoel de bak aan het einde van de reinigings- en desinfectiecyclus grondig met
schoon water.
OPGELET!
Als de reinigings- en desinfectiecyclus per ongeluk wordt gestart (door de
knop langer dan 9 seconden ingedrukt te houden), zijn er twee
mogelijkheden om het proces te voltooien:
1. na ca. 1 uur 40 minuten: door 3 seconden op de bedieningsknop te
drukken, keert het toestel terug naar de stand-by-modus, door
nogmaals 3 seconden op de bedieningsknop te drukken, start de
productiecyclus;
2. Na 2 uur en 30 min. gaat het apparaat automatisch in stand-by en
van daaruit kan door 3 seconden op de bedieningsknop te drukken
de productiecyclus worden gestart.
104523 25 / 35
Mogelijke storingen
NL
Fout alarm
Apparaatstatus
Verwijdering
Alarm koelcyclus te
lang
Controleer de ventilatie van de
condensor
Controleer het koelcircuit op
verlies van koelmiddel
Verkleining van de
ijsblokjesgrootte
Alarm bij
verandering in
tijdsduur tussen
twee productiecycli
De tijd tussen twee
productiecycli is
veranderd
De netheid en de ventilatie van
de condensor controleren
De ventilator van de condensor
controleren
Het circuit controleren op verlies
van koelmiddel
Verkleining van de
ijsblokjesgrootte
Alarm watertekort
Het apparaat stopt of
wacht op de volgende
automatische
startpoging
De watertoevoer controleren
Het watercircuit op waterlekkage
controleren
De werking van de
waterinlaatklep controleren,
reinigen indien nodig
7 Mogelijke storingen
Mögliche
OPGELET!
De onderstaande tabel beschrijft mogelijke oorzaken en methoden voor
het verwijderen van storingen of fouten die optreden tijdens de werking
van het apparaat. Deze storingen mogen alleen worden verholpen een
gekwalificeerde koeltechnicus.
Vermeld aub het artikelnummer, modelnaam en serienummer. Deze gegevens
staan op het typeplaatje van het apparaat.
26 / 35 104523
Mogelijke storingen
NL
Fout alarm
Apparaatstatus
Verwijdering
Alarm
niveausensor
Het apparaat stopt
De aansluiting van de sonde op
de printplaat controleren
De integriteit van de sonde
controleren
Een beschadigde sonde
vervangen
Alarm periodiek
onderhoud
Het apparaat werkt
verder
Neem contact op met de service
(Reset het alarm door de
bedieningsknop 10 seconden
ingedrukt te houden)
Alarm hoge
temperatuur
condensor
Het apparaat stopt, de
ventilator van de
condensor blijft
ingeschakeld, om de
temperatuur van de
condensor te verlagen
De netheid en de ventilatie van
de condensor controleren
De werking van de ventilator
controleren
Alarm sonde van
de condensor
Het apparaat stopt
De aansluiting van de sonde van
de condensor op de printplaat
controleren
Een beschadigde sonde
vervangen
Alarm sonde van
de verdamper
Het apparaat stopt
De aansluiting van de
verdampersonde op de printplaat
controleren
Een beschadigde sonde
vervangen
Alarm stroomuitval
Het apparaat stopt
De elektrische aansluitingen en
de voeding controleren
Alarm hoge druk
Het apparaat stopt, de
ventilator van de
condensor blijft
ingeschakeld, om de
temperatuur van de
condensor te verlagen
De netheid en de ventilatie van
de condensor controleren
Controleren of de
condensorventilator draait
104523 27 / 35
Mogelijke storingen
NL
Fout alarm
Apparaatstatus
Verwijdering
Alarm afvoerpomp
(indien
beschikbaar)
Verstopte afvoeruitlaat
Het apparaat controleren op
verstopping van de afvoer
Beschadigde
waterafvoerpomp
Vervang de waterafvoerpomp
Alarm capacitieve
sensor (indien
beschikbaar)
Het apparaat stopt
De stroomtoevoer controleren
De sensor vervangen
Alarm reiniging
condensor
Het apparaat werkt
verder
Het luchtfilter en de condensor
reinigen
Alarm omgekeerde
sonde van slib verdamper
Het apparaat stopt
De bedrading op de sensorprint
controleren, indien nodig de
sensorprint vervangen.
28 / 35 104523
Verwijdering
NL
Elektrische apparaten zijn gemarkeerd met dit symbool.
Elektrische apparatuur moet op een correcte en
milieuvriendelijke manier worden verwijderd en gerecycled.
Niet-gevaarlijke apparaten mogen niet bij het huishoudelijk
afval worden gegooid. Koppel het apparaat los van de
voeding en verwijder de verbindingskabel van het apparaat.
8 Verwijdering
Elektrische apparaten
Elektrische apparaten moeten naar aangewezen inzamelpunten worden gebracht.
Koelmiddel
Het drijfmiddel in het apparaat is brandbaar. De utilisatie van dit brandbaar
materiaal moet in overeenstemming met de nationale richtlijnen worden gedaan.
104523 29 / 35
Loading...
