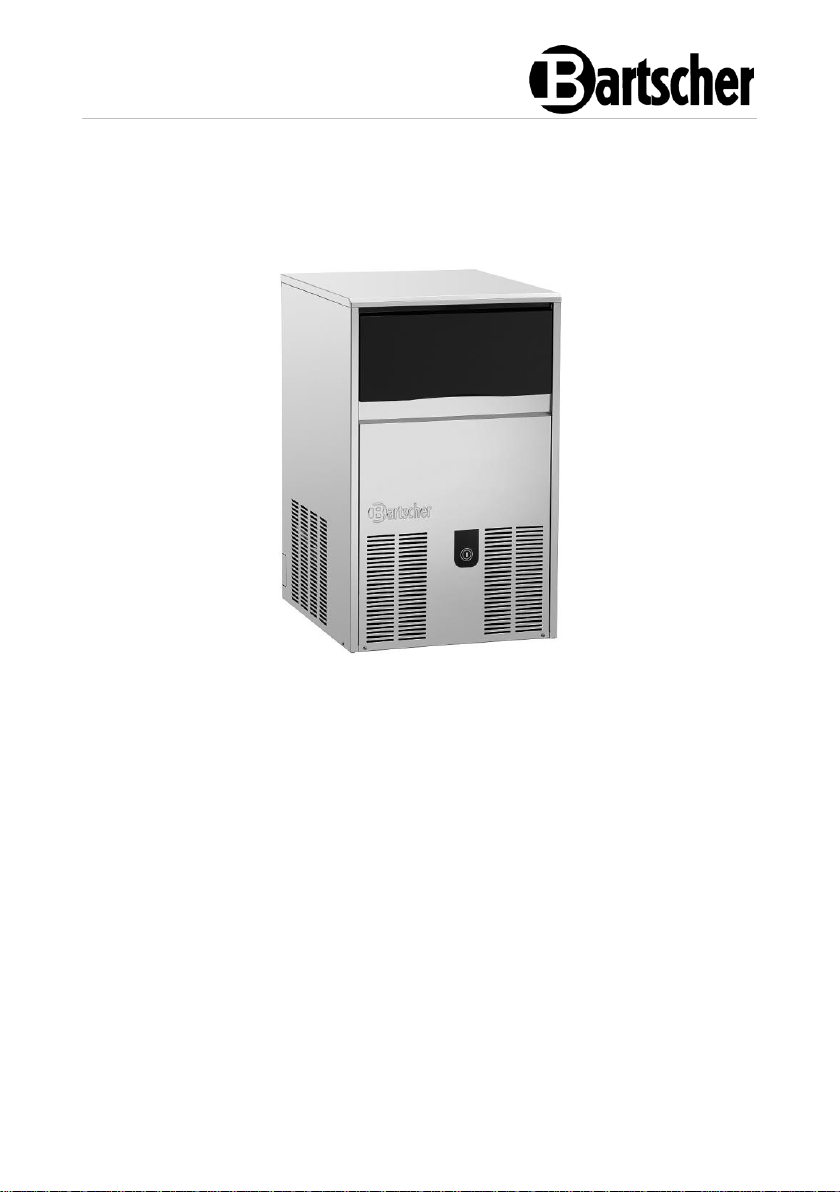

Bartscher Ice-cube maker B 38 Plus, Ice-cube maker B 46 Plus, Ice cube maker B 28 Plus, Ice cube maker B 70 Plus, Ice-cube maker B 86 Plus Operating instructions [it]

B 28 Plus - B 38 Plus - B 46 Plus -
B 70 Plus - B 86 Plus
104523-104538-104548-104583-104593
tel.: +49 5258 971-0 fax.: +49 5258 971-120 Numero verde: +49 5258 971-197 www.bartscher.com
Versione: 1.0 Data di redazione: 2021-12-15
Beschreibung
Breve manuale di istruzioni
SFIORARE
Stato operativo
Stato dell’indicatore LED
Standby
ogni 30
La vasca è piena
ogni 10
Inizio del ciclo di produzione
ogni 0,5
Produzione del ghiaccio
ON
Allarme Blackout
ON 5” + OFF
Ciclo di pulizia
ON 3” + OFF
In caso di allarme:
1. Sfiorare il tasto di comando per disattivare il cicalino.
2. Per resettare l’allarme (se fermato), sfiorare di nuovo il tasto di comando.
ATTENZIONE! In caso di ulteriori allarmi, contattare il servizio di
assistenza.
Preparazione
peso del cubetto di ghiaccio
Preparazione
sonda della vasca
Fase del ghiaccio
SFIORARE 3
VOLTE
Fase
Standby
SFIORARE
3 VOLTE
BIANCO
ROSSO
BIANC O
ROSSO
Modifica
dell’impostazione tramite
sfioramento
Modifica
dell’impostazione
tramite sfioramento
L’impostazione viene
salvata dopo 60”
L’impostazione viene
salvata dopo 60”
IT
Istruzioni per l'uso originali
1 Sicurezza ....................................................................................................... 2
1.1 Spiegazione delle espressioni di avvertimento ........................................ 2
1.2 Indicazioni di sicurezza ............................................................................ 3
1.3 Uso conforme alla destinazione ............................................................... 5
1.4 Uso non conforme alla destinazione ........................................................ 5
2 Informazioni generali ..................................................................................... 6
2.1 Responsabilità e garanzia ........................................................................ 6
2.2 Tutela dei diritti d’autore ........................................................................... 6
2.3 Dichiarazione di conformità ...................................................................... 6
3 Trasporto, imballaggio e stoccaggio .............................................................. 7
3.1 Controllo della consegna ......................................................................... 7
3.2 Imballaggio .............................................................................................. 7
3.3 Stoccaggio ............................................................................................... 7
4 Dati tecnici ..................................................................................................... 8
4.1 Dati tecnici ............................................................................................... 8
4.2 Elenco dei componenti dell'apparecchiatura .......................................... 13
4.3 Metodo di funzionamento ....................................................................... 14
5 Installazione e uso ....................................................................................... 14
5.1 Installazione ........................................................................................... 14
5.2 Uso ........................................................................................................ 18
6 Pulizia .......................................................................................................... 22
6.1 Norme di sicurezza durante la pulizia .................................................... 22
6.2 Pulizia .................................................................................................... 22
7 Possibili malfunzionamenti .......................................................................... 26
8 Smaltimento................................................................................................. 29
104523 1 / 35
Sicurezza
IT
Prima di iniziare a utilizzare l’apparecchiatura, leggere
attentamente le manuale di utilizzo e conservarle in un luogo sicuro!
PERICOLO!
L’espressione di avvertimento PERICOLO indica la presenza di un pericolo tale da poter causare gravi lesioni o la morte.
Diese Bedienungsanleitung beschreibt di e Installation, Bedienung und Wartung d es Geräts und gilt als wichtige Inform ationsquelle und Nachschlagewer k. Die Kenntnis aller enthaltenen Sicherheits hinweise und Handlungsanweisungen schafft die Voraussetzung für das sichere und sachgerechte Arbeiten mit dem Gerät. Darüber hinaus müssen die für den Einsatzbereich des Geräts gelt enden örtlichen Unfallverhütungsvorsc hriften und allgemeinen Sicherheits bestimmungen eingehalten werden. Dies e Bedienungsanleitung ist Bestandt eil des Produkts und muss in u nmittelbarer Nähe des Geräts für das In¬s tallations-, Bedienungs-, Wartungs- un d Reinigungspersonal jederzeit zugä nglich auf¬bewahrt werden. Wenn das Gerät an eine dritte Person weitergegeben wird, muss die Bedienungsa nleitung mit ausgehändigt werden.
Le presenti istruzioni per l'uso contengono una descrizione dettagliata dell'installazione del prodotto, del suo utilizzo e della manutenzione, informazioni importanti e consigli. La conoscenza di tutte le indicazioni relative alla sicurezza e
all’uso contenute nel presente documento sono la condizione necessaria per l’uso corretto e sicuro dell’apparecchiatura. Inoltre, trovano applicazione le norme di
sicurezza per la prevenzione degli incidenti, le norme di sicurezza sul luogo di lavoro e le norme relative all’uso dell’apparecchiatura.
Prima di procedere con il lavoro e, soprattutto, prima di accendere
l’apparecchiatura, leggere attentamente le istruzioni per l’uso per evitare danni alle persone e cose. L’uso non conforme può causare danni.
Le presenti istruzioni sono parte integrante del prodotto, devono essere conservate
vicino all’apparecchiatura ed essere sempre a disposizione. In caso di vendita dell’apparecchiatura, è necessario trasmettere anche le presenti istruzioni.

1 Sicurezza

L’apparecchiatura è stata realizzata secondo le norme tecniche attualmente vigenti. Tuttavia, il prodotto può costituire una fonte di pericolo qualora venga utilizzato in modo erroneo o non conforme alla destinazione. Tutti gli utenti dovranno attenersi alle informazioni contenute nelle presenti istruzioni per l’uso e dovranno rispettare le indicazioni antinfortunistiche.

1.1 Spiegazione delle espressioni di avvertimento

Le indicazioni di sicurezza e le informazioni di avvertimento più importanti sono segnalate, nelle presenti istruzioni, con particolari espressioni di avvertimento. Tale indicazioni dovranno essere sempre rispettate al fine di evitare incidenti, nonché danni a persone o cose.
2 / 35 104523
Sicurezza
IT
AVVERTENZA!
L’espressione di avvertimento AVVERTENZA indica la presenza di un pericolo tale da causare lesioni mediamente gravi, gravi o la morte.
PRUDENZA!
L’espressione di avvertimento PRUDENZA indica la presenza di un pericolo tale da causare lesioni leggere o moderate.
ATTENZIONE!
L’espressione di avvertimento ATTENZIONE indica i possibili pericoli per i beni che possono verificarsi se l’utente non rispetta le norme di
sicurezza.
AVVISO!
Il simbolo AVVISO accompagna nuove informazioni e indicazioni relative all'uso dell'apparecchiatura.
, die

1.2 Indicazioni di sicurezza

Corrente elettrica
Una tensione di rete eccessiva o l’installazione non conforme possono causare
il rischio di fulminazione elettrica.
L’apparecchiatura potrà essere collegata soltanto qualora i dati sulla targhetta
nominale siano conformi alla tensione di rete.
• Per evitare il cortocircuito, l’apparecchiatura deve essere sempre asciutta.
In caso di malfunzionamenti, è necessario scollegare immediatamente
l’apparecchiatura dall’alimentazione elettrica.
• Non la presa dell’apparecchiatura con le mani bagnate.
• Non afferrare mai l’apparecchiatura caduta in acqua. Scollegare
l’apparecchiatura dall’alimentazione elettrica immediatamente.
Qualsiasi riparazione o apertura del corpo esterno potrà essere eseguita
unicamente da specialisti e officine autorizzate.
• Non trasportare l’apparecchiatura tenendola per il cavo di collegamento.
Non permette il contatto del cavo di collegamento con fonti di calore e oggetti
taglienti.
104523 3 / 35
Sicurezza
IT
Il cavo di collegamento non potrà essere piegato, premuto né annodato.
• Il cavo di collegamento dell’apparecchiatura dovrà sempre essere interamente
srotolato.
Non collocare mai l'apparecchiatura o altri oggetti sul cavo di collegamento.
• Per scollegare l’apparecchiatura dall’alimentazione elettrica, staccare la spina
dalla presa.
Il cavo di alimentazione andrà verificato regolarmente per rilevare eventuali
danni. Non usare mai l'apparecchiatura con il cavo di alimentazione danneggiato. Qualora il cavo sia danne-ggiato, per evitare pericoli, richiedere la sua sostituzione a un centro assistenza autorizzato o ad un elettricista qualificato.
Rischio d’incendio/ rischio legato ai materiali infiammabili / rischio di
esplosione!
Non usare altri dispositivi elettrici all'interno dell'apparecchiatura.
Non conservare né usare benzina o altri gas o liquidi infiammabile nelle
vicinanze di questo o di un altro dispositivo. I gas possono causare il rischio di incendi o di esplosione.
Non inserire esplosivi, come aerosol con propellenti facilmente infiammabili,
all’interno del dispositivo. Dai recipienti contenenti gas e liquidi infiammabili, in
presenza di basse temperatura, possono verificarsi rilasci di contenuto. Tali rilasci si possono incendiare a causa delle scintille prodotte dai dispositivi elettrici. Rischio di esplosione!
In caso di perdita dell’agente refrigerante, estrarre la spina dalla presa.
Rimuovere tutte le fonti di iniezione situate nelle vicinanze, ventilare l'ambiente e contattare il servizio assistenza. Evitare il contatto dell'agente refrigerante con gli occhi, poiché esiste un grave rischio di lesioni oculari.
Non usare mai liquidi facilmente infiammabili per la pulizia del dispositivo e dei
suoi elementi. I gas prodotti possono causare incendi o esplosioni.
In caso di incendio, prima di iniziare le operazioni di estinzione, staccare
l'apparecchiatura dalla rete elettrica. Non estinguere il fuoco con acqua quando
l’apparecchiatura è collegata all’alimentazione elettrica. Dopo lo spegnimento dell’incendio, garantire un ricambio d’aria adeguato.
Il processo di sbrinamento non potrà essere accelerato con dispositivi meccanici
o fonti di energia termica (candele o resistenze), né in altro modo. Il vapore prodotto può causare cortocircuiti, mentre le temperature eccessivo possono danneggiare il dispositivo.
Durante l’uso, tutti i fori di ventilazione dell'apparecchiatura dovranno essere
scoperti.
Non danneggiare mai l’impianto di raffreddamento nel dispositivo.
4 / 35 104523
Sicurezza
IT
Personale
L’apparecchiatura non deve essere usata dalle persone (inclusi i bambini) con le
capacità fisiche, sensoriali o mentali ridotte oppure con l’esperienza o le conoscenze insufficienti.
I bambini devono essere sorvegliati per assicurarsi che non giochino con
l’apparecchiatura e non la accendono.
Uso scorretto
• L’uso non conforme o vietato può causare il danneggiamento
dell’apparecchiatura.
• L’apparecchiatura può essere usata solo se le sue condizioni tecniche non
suscitano dubbi e permettono di farla funzionare in piena sicurezza.
• L’apparecchiatura può essere usata solo se tutti gli allacci sono a norma.
• L’apparecchiatura può essere usata solo se è pulita.
Usare solamente i ricambi originali. Non effettuare mai riparazioni autonome
dell'apparecchiatura.
È vietato modificare o manomettere l’apparecchiatura.

1.3 Uso conforme alla destinazione

Qualsiasi uso diverso e/o non conforme alle indicazioni di cui alle presenti istruzioni è vietato e ritenuto non conforme alla destinazione d’uso.
Il seguente uso è conforme alla destinazione:
– Preparazione dei cubetti di ghiaccio.
Il dispositivo è destinato esclusivamente all’uso professionale.

1.4 Uso non conforme alla destinazione

L’utilizzo non conforme alla destinazione potrà comportare danni a persone e cose,
a causa di tensioni elettriche pericolose, fiamme e alte temperature.
L’apparecchiatura serve soltanto per effettuare le operazioni descritte nelle presenti
istruzioni.
104523 5 / 35
Informazioni generali
IT

2 Informazioni generali

2.1 Responsabilità e garanzia

Tutte le informazioni e indicazioni contenute nelle presenti istruzioni per l’uso sono
state elencate considerando le leggi vigenti, le conoscenze attuali in materia di costruzioni, le nozioni ingegneristiche, le nostre conoscenze e la nostra esperienza pluriennale. In caso di ordinazioni per modelli speciali o opzioni extra, nonché in caso di applicazione delle recenti cognizioni tecniche, in alcune circostanze la presente apparecchiatura può non essere conforme alle presenti indicazioni e ai numerosi disegni contenuti nelle istruzioni per l’uso.
Il fabbricante non risponderà in alcun modo dei danni e dei malfunzionamenti dovuti a:
mancato rispetto delle indicazioni, uso non conforme alla destinazione, introduzione di modifiche tecniche da parte dell'utente, uso di pezzi di ricambio non ammissibili.
Ci riserviamo il diritto di apportare modifiche tecniche al prodotto, con l'obiettivo di migliorare le proprietà del prodotto e di renderlo più efficiente.

2.2 Tutela dei diritti d’autore

Le presenti istruzioni per l’uso e i testi in esse contenuti, le foto e gli altri elementi,
sono tutelati dai diritti d'autore. Senza il consenso scritto del fabbricante, si fa divieto di riprodurre il testo delle istruzioni per l'uso in qualsiasi forma e in qualsiasi modo (frammenti compresi) e di utilizzare e/o trasmettere il suo contenuto a terzi. Le violazioni del divieto di cui sopra comporteranno la necessità di versare un risarcimento. Ci riserviamo il diritto di presentare ulteriori rivendicazioni.

2.3 Dichiarazione di conformità

L’apparecchiatura rispetta le norme attualmente vigenti e le direttive dell'Unione
Europea. Quanto detto è confermato nella Dichiarazione di Conformità CE. In caso di necessità, saremo lieti di inviarvi la Dichiarazione di Conformità corrispondente.
6 / 35 104523
Trasporto, imballaggio e stoccaggio
IT

3 Trasporto, imballaggio e stoccaggio

3.1 Controllo della consegna

Quando la consegna giungerà a destinazione, sarà necessario accertarsi tempestivamente della sua completezza e dell'assenza di danni arrecati nel corso del trasporto. Qualora vengano rilevati danni visibili dovuti al trasporto, il cliente dovrà rifiutarsi di prendere in consegna l'apparecchiatura o effettuare una presa in consegna condizionale. Sui documenti di trasporto / lettera di vettura del corriere sarà necessario indicare il tipo di danno rilevato e presentare un reclamo. I danni rilevati andranno segnalati subito dopo la loro rilevazione, poiché le richieste di rimborso dovranno essere segnalate entro i termini vigenti.
In caso di mancanza di elementi o accessori occorre contattare il nostro Servizio Clienti.

3.2 Imballaggio

Si prega di non gettare la confezione in cartone. Essa, infatti, può rivelarsi necessaria per conservare il dispositivo in caso di trasloco o spedizione dell'apparecchiatura al nostro centro assistenza qualora si rilevino danni.
L’imballaggio e i vari elementi sono realizzati con materiali riciclabili. In particolare, tali elementi sono: pellicole e sacchi in plastica, confezione in cartone.
Durante lo smaltimento dell'imballaggio, rispettare le norme vigenti in un dato paese. I materiali di imballaggio riutilizzabili dovranno essere riciclati.

3.3 Stoccaggio

La confezione dovrà restare chiusa fino al momento dell’installazione dell'apparecchiatura. Durante lo stoccaggio, attenersi alle indicazioni riportate
sull’esterno, relative al posizionamento e al magazzinaggio. La confezione potrà
essere conservata solo nelle seguenti condizioni:
in ambienti chiusi in ambiente asciutto e privo di polveri lontano da agenti aggressivi al riparo dalla luce solare in un luogo protetto da urti.
In caso di immagazzinamento prolungato (oltre 3 mesi), occorre regolarmente
controllare le condizioni di tutti gli elementi e dell’imballo. Se necessario, l’imballo
deve essere sostituito con uno nuovo.
104523 7 / 35
IT
Nome:
Macchina per il ghiaccio B 28 Plus
N. art.:
104523
Materiale:
acciaio inox, plastico, acciaio zincato
Versione dei cubetti di ghiaccio:
forma di cono (cono pieno)
Quantità delle dimensioni dei cubetti di ghiaccio:
1
Dimensione del cubetto di ghiaccio (larg. x prof. x alt.) in mm:
35 x 37 x 32
Peso del cubetto di ghiaccio in g:
20
Produzione dei cubetti di ghiaccio / ciclo di lavoro:
18
Produzione max in kg / h:
28 / 24
Capacità della vasca in kg / del cubetto di ghiaccio in pz.:
6,5 / 325
Agente refrigerante / quantità in kg:
R290 / 0,080
Classe climatica:
T
Allacciamento dell’acqua:
3/4"
Scarico dell’acqua Ø in mm:
20
Potenza di collegamento:
0,3 kW | 220-240 V | 50 Hz
Dimensioni (larg. x prof. x alt.) in mm:
340 x 485 x 625
Peso in kg:
28,2

4 Dati tecnici

4.1 Dati tecnici

Dati tecnici
8 / 35 104523
Dati tecnici
IT
Nome:
Macchina per il ghiaccio B 38 Plus
N. art.:
104538
Materiale:
acciaio inox, plastico, acciaio zincato
Versione dei cubetti di ghiaccio:
forma di cono (cono pieno)
Quantità delle dimensioni dei cubetti di ghiaccio:
1
Dimensione del cubetto di ghiaccio (larg. x prof. x alt.) in mm:
35 x 37 x 32
Peso del cubetto di ghiaccio in g:
20
Produzione dei cubetti di ghiaccio / ciclo di lavoro:
28
Produzione max in kg / h:
38 / 24
Capacità della vasca in kg / cubetti di ghiaccio in pz.:
11,5 / 575
Agente refrigerante / quantità in kg:
R290 / 0,070
Classe climatica:
T
Allacciamento dell’acqua:
3/4"
Scarico dell’acqua Ø in mm:
20
Potenza di collegamento:
0,59 kW | 220-240 V | 50 Hz
Dimensioni (larg. x prof. x alt.) in mm:
500 x 540 x 700
Peso in kg:
38,2
104523 9 / 35
Dati tecnici
IT
Nome:
Macchina per il ghiaccio B 46 Plus
N. art.:
104548
Materiale:
acciaio inox, plastico, acciaio zincato
Versione dei cubetti di ghiaccio:
forma di cono (cono pieno)
Quantità delle dimensioni dei cubetti di ghiaccio:
1
Dimensione del cubetto di ghiaccio (larg. x prof. x alt.) in mm:
35 x 37 x 32
Peso del cubetto di ghiaccio in g:
20
Produzione dei cubetti di ghiaccio / ciclo di lavoro:
28
Produzione max in kg / h:
46 / 24
Capacità della vasca in kg / cubetti di ghiaccio in pz.:
15 / 750
Agente refrigerante / quantità in kg:
R290 / 0,080
Classe climatica:
T
Allacciamento dell’acqua:
3/4"
Scarico dell’acqua Ø in mm:
20
Potenza di collegamento:
0,68 kW | 220-240 V | 50 Hz
Dimensioni (larg. x prof. x alt.) in mm:
500 x 580 x 800
Peso in kg:
42,6
10 / 35 104523
Dati tecnici
IT
Nome:
Macchina per il ghiaccio B 70 Plus
N. art.:
104583
Materiale:
acciaio inox, plastico, acciaio zincato
Versione dei cubetti di ghiaccio:
forma di cono (cono pieno)
Quantità delle dimensioni dei cubetti di ghiaccio:
1
Dimensione del cubetto di ghiaccio (larg. x prof. x alt.) in mm:
35 x 37 x 32
Peso del cubetto di ghiaccio in g:
20
Produzione dei cubetti di ghiaccio / ciclo di lavoro:
56
Produzione max in kg / h:
70 / 24
Capacità della vasca in kg / cubetti di ghiaccio in pz.:
42 / 2100
Agente refrigerante / quantità in kg:
R290 / 0,100
Classe climatica:
T
Allacciamento dell’acqua:
3/4"
Scarico dell’acqua Ø in mm:
20
Potenza di collegamento:
0,88 kW | 220-240 V | 50 Hz
Dimensioni (larg. x prof. x alt.) in mm:
700 x 580 x 995
Peso in kg:
53,0
104523 11 / 35
Dati tecnici
IT
Nome:
Macchina per il ghiaccio B 86 Plus
N. art.:
104593
Materiale:
acciaio inox, plastico, acciaio zincato
Versione dei cubetti di ghiaccio:
forma di cono (cono pieno)
Quantità delle dimensioni dei cubetti di ghiaccio:
1
Dimensione del cubetto di ghiaccio (larg. x prof. x alt.) in mm:
35 x 37 x 32
Peso del cubetto di ghiaccio in g:
20
Produzione dei cubetti di ghiaccio / ciclo di lavoro:
56
Produzione max in kg / h:
86 / 24
Capacità della vasca in kg / cubetti di ghiaccio in pz.:
42 / 2100
Agente refrigerante / quantità in kg:
R290 / 0,090
Classe climatica:
T
Allacciamento dell’acqua:
3/4"
Scarico dell’acqua Ø in mm:
20
Potenza di collegamento:
0,98 kW | 220-240 V | 50 Hz
Dimensioni (larg. x prof. x alt.) in mm:
700 x 580 x 995
Peso in kg:
63,0
Versione / caratteristiche
Raffreddamento: raffreddato ad aria
Sensore del livello di riempimento
• Produzione con l’uso del sistema a spruzzo
Controllo: elettronico
Funzione di pulizia
Interruttore ON/OFF
Spia di controllo
Possibilità di incasso
In dotazione: 1 paletta per il ghiaccio
Ci si riserva il diritto di apportare modifiche tecniche!
12 / 35 104523
Dati tecnici
IT
1. Involucro esterno
2. Coperchio della vasca
3. Vasca
4. Foro di scarico dell’acqua
5. Protezione a lamelle
6. Pannello frontale
7. Cavo di collegamento con la spina di rete
8. Allacciamento dell’acqua
9. Foro di scolo
10. Piedini (4x)
11. Tasto di comando
12. Fori di ventilazione
13. Paletta per il ghiaccio

4.2 Elenco dei componenti dell'apparecchiatura

104523 13 / 35
Installazione e uso
IT
PRUDENZA!
In caso di installazione, impostazione, uso, manutenzione o utilizzo non
conforme dell’apparecchiatura esiste il rischio di danni a persone e
cose.
Il posizionamento e l’installazione, così come le riparazioni, potranno
essere eseguiti solo da un servizio tecnico autorizzato, in conformità con le leggi vigenti in un dato paese.

4.3 Metodo di funzionamento

Quando si producono cubetti di ghiaccio a forma di cono pieno usando un sistema
a spruzzo, l’acqua fornita viene spruzzata tramite una pompa sul sistema dell’evaporatore (in questo caso, una specie di vasca d’acqua). Al contatto con l’elemento corrispondente dell’evaporatore, l’acqua si congela per formare coni di
ghiaccio compatto, cristallino e solido. Grazie alla loro forma massiccia, garantiscono un effetto rinfrescante di lunga durata e sono particolarmente raccomandati per esempio per i long drink, perché si sciolgono lentamente e non diluiscono le bevande così rapidamente.
La quantità dei cubetti di ghiaccio presenti nella vasca è controllata da una sonda elettronica che si trova al suo interno. Quando i cubetti di ghiaccio raggiungono
l’altezza della sonda, la macchina ferma automaticamente la loro produzione. Dopo
aver tolto i cubetti di ghiaccio e rilasciato la sonda, la loro produzione viene ripresa.
NOTA BENE!
Per accelerare l’inizio del processo di produzione, dopo aver prelevato il
ghiaccio dalla vasca, si consiglia di rimuoverne gli eventuali residui dalla sonda.

5 Installazione e uso

5.1 Installazione

14 / 35 104523
Installazione e uso
IT
NOTA BENE!
Il produttore non si assume alcuna responsabilità e non fornisce la
garanzia per danni attribuibili all’inosservanza delle prescrizioni o all’installazione non corretta.
PRUDENZA!
Pericolo di soffocamento!
I bambini non devono giocare con l’imballaggio (sacchetti di plastica,
elementi di polistirolo).
Rimozione dell’imballo / installazione
Aprire l’imballo, rimuovere tutti i suoi elementi esterni e interni, nonché le protezioni per il trasporto.
Se l’apparecchiatura è stata messa in sicurezza con la pellicola, rimuoverla. La pellicola andrà staccata lentamente, in modo da non lasciare residui di colla. Eventuali residui di colla andranno rimossi con un solvente adeguato.
Fare attenzione a non danneggiare la targhetta dati o le espressioni di avvertimento.
Non collocare mai l’apparecchiatura in un ambiente umido o bagnato.
• L’apparecchiatura deve essere collocata in modo tale da poterla scollegare in
modo facile e veloce se necessario.
• L’apparecchiatura deve essere collocata sulle seguenti superfici:
uniforme, con portata adeguata, resistente all’acqua, asciutta e
resistente ad alte temperature
abbastanza grande da non ostacolare il lavoro facilmente accessibile con una buona ventilazione.
• L’apparecchio può essere caricato e scaricato utilizzando un carrello elevatore o
un transpallet con una lunghezza superiore alla metà della lunghezza
dell’apparecchio stesso.
• Scegliere il sollevatore in base al peso dell’apparecchio e alle dimensioni dell’apparecchio/componenti imballati.
Quando si maneggia, prendere tutte le precauzioni necessarie per non danneggiare l’apparecchio.
• Rimuovere l’imballaggio di cartone dalla base in legno su cui poggia l’apparecchio.
104523 15 / 35
Installazione e uso
IT
Quindi sollevare l’unità con un apparecchio di sollevamento adatto (un carrello elevatore o simile) ed estrarre la base in legno.
Mettere l’apparecchio in posizione.
Requisiti relativi al sito di installazione
Quando si sceglie un posto per installare l’apparecchio, occorre garantire le
seguenti condizioni:
– la temperatura ambiente non deve essere inferiore ai 10 °C (50 °F) e non
deve superare i 43 °C (110 °F);
– la temperatura dell’acqua non deve essere inferiore a 10 °C (50 °F) e
non superiore a 32 °C (90 °F) (figura 4 all’inizio delle presenti istruzioni);
– la pressione di ingresso dell’acqua non deve essere inferiore a 0,1 MPa
(1 bar), né non superiore a 0,5 MPa (5 bar). Se la pressione supera 0,5
MPa, tra il punto di alimentazione dell’acqua e l’apparecchio va installato
un riduttore di pressione (fig. 5);
– non ci devono essere fonti di calore nelle vicinanze; – non esporre l’apparecchio all’azione diretta dei raggi solari (fig. 6); – l’area deve essere priva di polvere per evitare l’intasamento precoce
dell’unità di raffreddamento (fig. 8); – non coprire il ventilatore dell’unità di raffreddamento (fig. 8); – non installare l’apparecchio in zone basse per evitare, in caso di
potenziali perdite, che il refrigerante si abbassi (fig. 15);
in un raggio di 3 m non devono esserci combustibili, materiali infiam-
mabili o esplosivi. Garantire un’adeguata circolazione dell’aria (fig. 19).
Mantenere una distanza minima di 150 mm da pareti o altri oggetti nella parte
posteriore e di 50 mm dai lati (fig. 3).
• Livellare l’apparecchio (fig. 3). Il mancato livellamento dell’apparecchio compromette la sua funzionalità e lo scarico dell’acqua.
Allacciamento dell’acqua
1. Installare l’apparecchio vicino all’allacciamento dell’acqua.
ATTENZIONE!
Collegare l’apparecchio solo all’allacciamento dell’acqua con qualità di acqua potabile. In caso contrario, è necessario installare un’unità di purificazione dell’acqua.
2. L’allacciamento dell’acqua va eseguito prima degli allacci elettrici.
16 / 35 104523
Installazione e uso
IT
3. Collegare il tubo flessibile di mandata dell’acqua 3/4” (in dotazione) al relativo all’allacciamento.
4. Collegare l’altra estremità del tubo flessibile all’allacciamento dell’acqua posto nella parte posteriore dell’apparecchio.
NOTA BENE! Per ragioni pratiche e di sicurezza, si consiglia di installare una valvola di
arresto (fig. 7) (non fa parte della fornitura):
1. Interruttore ON/OFF; 2. Presa; 3. Spina; 4. Allacciamento dell’acqua;
5. Valvola di arresto; 6. Scarico dell’acqua dal condensatore: versione con raffreddamento dell’acqua; 7. Scarico dell’acqua dalla vasca; 8. Scarico dell’acqua nel sifone aperto.
Scarico dell’acqua
1. Collegare il tubo flessibile di scarico dell’acqua (in dotazione) al raccordo di scarico sul retro dell’apparecchio.
2. Inserire l’altra estremità del tubo flessibile di scarico dell’acqua nel sifone aperto (fig. 7).
NOTA BENE! Per garantire un ideale drenaggio, provvedere affinché il tubo flessibile di
scarico dell’acqua abbia una pendenza di almeno il 3%, facendo
attenzione che non sia aggrovigliato o attorcigliato.
Collegamento alla rete elettrica
Verificare che i dati tecnici dell'apparecchiatura (vedi targhetta nominale) siano conformi ai dati della rete elettrica locale.
L’apparecchiatura deve essere collegata ad una presa singola con messa a terra. Non collegare il dispositivo a una presa multipla.
Il cavo di collegamento deve essere sistemato in modo tale da non poterlo calpestare o inciampare.
La tolleranza massima consentita in relazione alla differenza di tensione è ± 10% del valore nominale.
Il circuito elettrico tra l’apparecchio e il collegamento di alimentazione deve essere dotato di un adeguato sezionatore multipolare (fig. 7) in grado di garantire una distanza di apertura dei contatti tale da consentire una separazione totale in condizioni di sovratensione di categoria III.
Se l’apparecchiatura sarà portata d’inverno dall’esterno in un ambiente interno, prima di accenderla occorre lasciarla per alcune ore – deve raggiungere la temperatura ambiente.
104523 17 / 35
Installazione e uso
IT
Prima di collegare l’apparecchiatura all’alimentazione elettrica, attendere 1 ora – il mezzo refrigerante deve assestarsi.
• Dopo un blackout o dopo aver staccato la spina, l’apparecchiatura può essere nuovamente collegata all’alimentazione dopo almeno 5 minuti.

5.2 Uso

Preparazione della macchina del ghiaccio a scaglie
1. Rimuovere dalla vasca dell’apparecchio tutti gli accessori (tubo flessibile di alimentazione dell’acqua, tubo flessibile di scarico dell’acqua, paletta per il
ghiaccio, documenti).
2. Prima dell’uso, pulire l’apparecchio come da indicazioni di cui al capitolo 6 „Pulizia”.
3. Asciugare accuratamente l’apparecchio.
Indicazioni per l’utente
Se l’apparecchio è installato laddove l’acqua potabile ha un alto tenore di sale, seguire le istruzioni per evitare i potenziali malfunzionamenti.
Per evitare che il ghiaccio acquisisca un odore o un sapore sgradevole, non conservare mai nella vasca cibi, bottiglie o altro.
Durante il normale funzionamento, non lasciare lo sportello della vasca aperto.
Avviamento
1. Prima della messa in funzione, controllare che gli allacciamenti idrici ed elettrici siano stati effettuati correttamente.
2. Controllare che le cravatte, i bulloni, i prigionieri e i morsetti siano ben serrati e che non si siano allentati durante il trasporto, evitando di conseguenza le perdite d’acqua o altre anomalie durante il funzionamento.
3. Aprire il rubinetto dell’allacciamento dell’acqua e la valvola di arresto.
4. Collegare la macchina ad una presa singola.
A questo punto la macchina è impostata in modalità Standby. Il tasto di comando lampeggia ogni 30 secondi.
5. Per uscire dalla modalità Standby e mettere la macchina in funzione, premere il tasto di comando per almeno 3 secondi (fig. 9) fino a quando l’avviamento sarà segnalato da un lungo segnale acustico.
INDICAZIONI!
18 / 35 104523
Installazione e uso
IT
Si sconsiglia l’utilizzo dei cubetti di ghiaccio provenienti dai primi 5 cicli di
produzione per la preparazione di bevande o pietanze.
Non chiudere mai l’alimentazione dell’acqua quando la macchina è in funzione, né coprire o bloccare mai i fori di entrata dell’aria.
La macchina del ghiaccio è dotata di una sonda di temperatura situata nella vasca (fig. 14), la cui funzione è quella di arrestare il funzionamento e la produzione dei cubetti di ghiaccio quando la sonda entra in contatto con il ghiaccio accumulato nella vasca.
Per accelerare l’inizio del processo di produzione dei cubetti di ghiaccio
(fig. 14), dopo averli prelevati, si consiglia di rimuoverne gli eventuali residui dalla sonda.
Impostazione della dimensione dei cubetti di ghiaccio
Nel corso del tempo, a causa dei cambiamenti della temperatura ambiente, la dimensione e il peso dei cubetti di ghiaccio possono modificarsi.
Per impostare la dimensione e il peso, occorre seguire i seguenti passi:
1. Con la macchina in funzione, premere il tasto di comando 3 volte entro 2 secondi (fig. 9).
Il tasto di comando si illumina di bianco o di rosso.
2. Per aumentare la dimensione o il peso dei cubetti di ghiaccio, premere il tasto di comando in modo da intensificare il colore rosso del LED.
3. Per ridurre la dimensione o il peso dei cubetti di ghiaccio, premere il tasto di comando fino a quando il colore del LED diventerà bianco.
Se il tasto di comando non sarà premuto per 5 secondi, l’impostazione verrà salvata e si uscirà dalla fase di modifica.
Impostazione della sonda nella vasca
Con il passar del tempo, a causa delle variazioni della temperatura ambiente, il valore impostato della sonda di temperatura nella vasca può risultare insufficiente. Per impostare questo valore, procedere come segue:
1. Con la macchina in modalità Standby, premere il tasto di comando 3 volte entro 2 secondi (fig. 9).
Il tasto di comando si illumina di bianco o di rosso.
2. Per aumentare la temperatura impostata, premere il tasto di comando e tentare di intensificare il colore rosso del LED.
104523 19 / 35
Installazione e uso
IT
Indicatore / allarme
ROSSO
BIANCO
Allarme – ciclo di raffreddamento troppo lungo
lampeggia 1x
ON 3"
Allarme della pompa di scarico (opzionale)
lampeggia 1x
lampeggia 1x
Allarme di protrazione del tempo tra due cicli di produzione
lampeggia 2x
ON 3"
Allarme – guasto alla sonda nella vasca
lampeggia 3x
ON 3"
Invia / scarica i dati HACCP – aggiornamento del software
lampeggia 3x
lampeggia 3x
Allarme – guasto alla sonda del condensatore
lampeggia 4x
ON 3"
Allarme – guasto alla sonda dell’evaporatore
lampeggia 5x
ON 3"
Allarme – inversione della sonda del deposito / dell’evaporatore
lampeggia 5x
lampeggia 2x
Allarme – pulizia del condensatore
lampeggia 7x
ON 3"
Fase di start
OFF
Lampada 2 Hz
Produzione dei cubetti di ghiaccio
OFF
ON
Scarico del ghiaccio
OFF
ON
La vasca è piena
OFF
lampeggia per 10
s
Fase Standby
OFF
lampeggia per 30
s
Allarme – ciclo di pulizia
OFF
ON 3"
Allarme – ciclo di ozono (opzionale)
OFF
ON 1"
3. Per ridurre la temperatura, premere il tasto di comando finché il colore del LED non diventi bianco.
Se il tasto di comando non sarà premuto per 5 secondi, l’impostazione verrà salvata e si uscirà dalla fase di modifica.
Indicatori stato operativo / stato di allarme
20 / 35 104523
Installazione e uso
IT
Indicatore / allarme
ROSSO
BIANCO
Allarme – interruzione di corrente o blackout
OFF x 1“
ON 5"
Allarme – alta temperatura del condensatore
ON
OFF
Allarme di alta pressione
ON
OFF
Allarme – fase di ricarica del gas
ON 1"
ON 1"
Allarme – assenza dell’acqua
ON 3"
lampeggia 1x
Allarme – manutenzione periodica
ON 3"
ON 3"
Allarme del sensore capacitivo (opzionale)
ON 3"
lampeggia 3x
OFF: Indicatore LED / colore sempre spento ON: Indicatore LED / colore sempre acceso Lampeggio: indicatore LED / colore acceso per 0.5 s e spento per 0.5 s
Problema
ATTENZIONE!
In caso di malfunzionamento, scollegare l’apparecchio dalla rete elettrica e
idrica. Contattare un centro di assistenza autorizzato, controllare l’apparecchio e farlo riparare.
• Controllare che il rubinetto dell’acqua sia aperto.
Controllare che l’apparecchio sia alimentato elettricamente: la spina è inserita
correttamente e il sezionatore è attivo.
Assicurarsi che non ci siano vibrazioni anomale dovute alle viti allentate.
• In caso di necessità di eseguire interventi a causa di perdite d’acqua, serraggio delle viti ecc., prima spegnere l’apparecchio e controllare che la perdita non sia dovuta all’intasamento degli scarichi.
• Se l’apparecchio produce troppo poco ghiaccio, controllare che il condensatore non sia sporco o che non perda l’agente refrigerante.
Controllare il funzionamento della sonda della vasca: mettendo un cubetto di ghiaccio sulla sonda all’interno della vasca, la macchina del ghiaccio deve
fermarsi entro 1 minuto e riavviarsi automaticamente poco dopo la rimozione del cubetto di ghiaccio.
104523 21 / 35
Pulizia
IT
• Tra le stagioni d’estate e d’inverno, la sonda presente nella vasca può variare la quantità massima dei cubetti di ghiaccio prodotti. Per modificare l’impostazione
della sonda, vedere il capitolo “Impostazione della sonda nella vasca”.

6 Pulizia

6.1 Norme di sicurezza durante la pulizia

• Prima di procedere con la pulizia, scollegare l’apparecchiatura dall’alimentazione elettrica.
• Lasciare raffreddare completamente l’apparecchiatura.
Impedire l'accesso dell'acqua all'interno dell'apparecchiatura. Non immergere il dispositivo in acqua o in altri liquidi. Non usare mai getti d’acqua in pressione per pulire l’apparecchiatura.
• Non pulire l’apparecchiatura con oggetti affilati o metallici (coltello, forchetta, ecc.). Gli oggetti affilati possono danneggiare l’apparecchiatura e, a contatto con
gli elementi conduttori, possono causare il rischio di fulminazione.
Per la pulizia, non utilizzare agenti abrasivi, contenenti solventi, e detergenti abrasivi. Essi, infatti, possono danneggiare la superficie.

6.2 Pulizia

Pulizia da parte dell’utente
1. Alla fine della giornata di lavoro, così come dopo un lungo periodo di inutilizzo, provvedere ad una pulizia accurata dell’apparecchio.
2. Il corpo esterno dell’apparecchio va pulito con un panno morbido imbevuto di un detergente per acciaio inox senza cloro.
3. Pulire lo scomparto interno con una spugna o un panno imbevuto di acqua tiepida e di un po’ di bicarbonato di sodio.
4. Sciacquare con l’acqua pulita.
5. Asciugare accuratamente lo scomparto interno.
22 / 35 104523
Pulizia
IT
Se l’apparecchio non viene utilizzato per un lungo periodo di tempo:
– spegnere l’apparecchio e scollegarlo dalla rete elettrica e idrica; – rimuovere dalla vasca il ghiaccio prodotto; – scaricare tutta l’acqua; – provvedere ad un’accurata pulizia; – lasciare la porta (sportello) della vasca leggermente aperta.
Pulizia da parte del tecnico di servizio
Condensatore
Per mantenere le prestazioni e la durata della macchina, è necessario pulire regolarmente il condensatore situato dietro il pannello frontale (fig. 16).
Procedere nel modo indicato a seguire:
svitare le viti di fissaggio del pannello frontale, rimuovere il pannello frontale, pulire il condensatore con un pennello morbido o un aspirapolvere, fissare il pannello frontale della macchina con l’uso delle viti.
ATTENZIONE! Per pulire il condensatore non utilizzare spazzole o oggetti smussati.
Filtro d’ingresso dell’acqua
Il filtro d’ingresso dell’acqua va sistematicamente pulito secondo le seguenti
istruzioni:
– chiudere la valvola di intercettazione dell’alimentazione dell’acqua; – svitare il tubo flessibile di alimentazione dell’acqua; – utilizzare una pinza per estrarre il filtro d’ingresso dell’acqua dalla sua
sede all’ingresso dell’elettrovalvola; – pulire il filtro d’ingresso dell’acqua sotto un getto d’acqua; – sostituire il filtro d’ingresso dell’acqua; – fissare il tubo flessibile di alimentazione dell’acqua.
104523 23 / 35
Pulizia
IT
Quando si lavora con l’acido citrico (acqua + acido
citrico, vedi tabella sotto), occorre prendere le dovute precauzioni indossando guanti e occhiali di protezione.
Modello
Quantità di acido citrico (per
1 litro d’acqua)
B28 Plus
200 g
B38 Plus
250 g
B46 Plus
350 g
B70 Plus – B86 Plus
500 g
Ciclo di pulizia e di disinfezione
Per evitare problemi causati dalla durezza dell’acqua e quindi la formazione di impurità su parti e componenti a contatto con l’acqua, la macchina del ghiaccio è
dotata di una funzione “Self Cleaning”.
Questa funzione, grazie all’azione pulente dell’acido citrico, rimuove dalla macchina
il calcare e lo sporco. Per garantire una corretta pulizia della macchina del ghiaccio, si consiglia di
eseguire questo ciclo di pulizia e di disinfezione almeno 3 - 4 volte all’anno (a seconda della durezza dell’acqua).
I cicli di pulizia e di disinfezione devono essere eseguiti secondo le seguenti indicazioni:
1. Accendere la macchina del ghiaccio.
2. Scollegare la macchina dalla fonte di alimentazione con acqua (chiudere la valvola di arresto).
3. Rimuovere dalla vasca i cubetti di ghiaccio prodotti.
4. Preparare una soluzione di acqua e di acido citrico in un recipiente adatto. Tenere conto dei dati quantitativi per i diversi modelli indicati nella tabella sottostante.
5. Sciogliere la quantità necessaria di acido citrico in polvere in 1 litro di acqua tiepida (max 40 °C). Assicurarsi che l’acido citrico si dissolva completamente.
6. Versare la soluzione preparata di acqua e di acido citrico nello scomparto dell’evaporatore della macchina (fig. 17).
7. Accendere la macchina con il tasto di comando (fig. 9).
8. Far passare la macchina alla modalità Standby (se non lo è ancora) tenendo premuto il tasto di comando per più di 3 secondi.
9. Per avviare il ciclo di pulizia e di disinfezione, premere il tasto di comando per almeno 9 secondi in modalità Standby.
24 / 35 104523
Pulizia
IT
Durante il ciclo di pulizia e di disinfezione, il tasto di comando (bianco) lampeggia come segue: spento per 1 secondo, quindi acceso per 3 secondi.
Quando il ciclo di pulizia e di disinfezione è completo, ma macchina passa alla modalità Standby.
10. Togliere il tappo della vasca dell’acqua dell’evaporatore e svuotarla (fig. 18). Reinserire il tappo.
11. Versare l’acqua potabile pulita nella vasca dell’evaporatore fino a riempirla.
12. Ripetere il ciclo di pulizia e di disinfezione (questa volta senza l’aggiunta
dell’acido citrico) per rimuovere ogni residuo di soluzione acquosa dell’acido
citrico.
13. Spegnere la macchina.
14. Togliere il tappo dello scomparto dell’evaporatore e svuotare la vasca dell’evaporatore mediante lo scarico (fig. 18). Reinserire il tappo.
15. Aprire l’alimentazione dell’acqua (aprire la valvola di arresto).
16. Alla fine del ciclo di pulizia e di disinfezione, sciacquare accuratamente la vasca con acqua pulita.
ATTENZIONE! Se il ciclo di pulizia e di disinfezione viene avviato accidentalmente
(premendo il tasto per più di 9 secondi), ci sono due opzioni per completare il processo:
1. dopo ca. 1 ora e 40 minuti: premendo il tasto di comando per 3
secondi la macchina torna in modalità Standby; premendo nuovamente il tasto di comando per 3 secondi, inizia il ciclo di produzione;
2. dopo 2 ore e 30 minuti la macchina passa automaticamente alla
modalità Standby, ove premendo il tasto di comando per 3 secondi, è possibile avviare il ciclo di produzione.
104523 25 / 35
Possibili malfunzionamenti
IT
Allarme – guasto
Stato della macchina
Rimedio
Allarme – ciclo di raffreddamento troppo lungo
Controllare la ventilazione del condensatore
Controllare il circuito di raffreddamento per le perdite del refrigerante
Riduzione della dimensione dei cubetti di ghiaccio
Allarme di protrazione del tempo tra due cicli di produzione
È stata modificata la
durata dell’allarme tra i
due cicli di produzione
Controllare la pulizia e la ventilazione del condensatore
Controllare il ventilatore del condensatore
Controllare il circuito per la perdita del liquido refrigerante
Riduzione della dimensione dei cubetti di ghiaccio
Allarme – assenza dell’acqua
La macchina si ferma o attende il prossimo tentativo di avvio automatico
Controllare la mandata dell’acqua
Controllare la circolazione
dell’acqua per la presenza delle
perdite
Controllare il funzionamento della
valvola di ingresso dell’acqua,
pulire se necessario

7 Possibili malfunzionamenti

Mögliche
ATTENZIONE! La tabella a seguire riporta le descrizioni delle possibili cause e dei metodi
di rimozione dei malfunzionamenti o degli errori rilevati durante l’esercizio dell’apparecchio. Tali guasti devono essere riparati solo da un tecnico
frigorista qualificato.
In tale caso assicurarsi di citare il numero di articolo, il nome del modello e il numero di serie. Questi dati si trovano sulla targhetta dati del frigorifero.
26 / 35 104523
Possibili malfunzionamenti
IT
Allarme – guasto
Stato della macchina
Rimedio
Allarme della sonda di livello del riempimento
La macchina si ferma
Controllare il collegamento della sonda al PCB
Controllare l’integrità della sonda
Sostituire la sonda difettosa
Allarme – manutenzione periodica
La macchina continua a funzionare
Contattare il servizio di assistenza
(Resettare l’allarme sfiorando il
tasto di comando per 10 secondi)
Allarme – alta temperatura del condensatore
La macchina si ferma e il ventilatore del condensatore rimane acceso per abbassarne la temperatura
Controllare la pulizia e la ventilazione del condensatore
Controllare il funzionamento del ventilatore
Allarme – sonda del condensatore
La macchina si ferma Controllare il collegamento della
sonda del condensatore al PCB
Sostituire la sonda difettosa
Allarme – sonda dell’evaporatore
La macchina si ferma Controllare il collegamento della
sonda dell’evaporatore al PCB
Sostituire la sonda difettosa
Allarme – interruzione di corrente o blackout
La macchina si ferma
Controllare i collegamenti elettrici e l’alimentazione elettrica
Allarme di alta pressione
La macchina si ferma e il ventilatore del condensatore rimane acceso per abbassarne la temperatura
Controllare la pulizia e la ventilazione del condensatore
Controllare che il ventilatore del condensatore stia girando
104523 27 / 35
Possibili malfunzionamenti
IT
Allarme – guasto
Stato della macchina
Rimedio
Allarme della pompa di scarico (se disponibile)
Foro di scarico intasato
Controllare l’apparecchio per gli
intasamenti nello scarico
Guasto alla pompa di scarico
Sostituire la pompa di scarico
Allarme del sensore capacitivo (se disponibile)
La macchina si ferma Controllare gli allacci elettrici
Sostituire il sensore
Allarme – pulizia del condensatore
La macchina continua a funzionare
Pulire il filtro dell’aria e il condensatore
Allarme – inversione della sonda del deposito / dell’evaporatore
La macchina si ferma
Controllare il cablaggio sulla scheda del sensore, sostituire la scheda del sensore se necessario
28 / 35 104523
Smaltimento
IT
Le apparecchiature elettriche sono provviste di questo simbolo. Le apparecchiature elettriche devono essere smaltite e riciclate in modo corretto, in pieno rispetto dell’ambiente naturale. Non gettare le apparecchiature elettriche insieme ai rifiuti domestici.
Scollegare l’apparecchiatura dall’alimentazione elettrica e
rimuovere il cavo di collegamento.

8 Smaltimento

Apparecchiature elettriche
Le apparecchiature elettriche devono essere consegnate nei centri di raccolta specializzati.
Agente refrigerante
Il propellente utilizzato nel dispositivo è facilmente infiammabile. Lo smaltimento dovrà svolgersi nel rispetto delle norme nazionali.
104523 29 / 35
Loading...
