INSTRUKCJA OBSŁUGI I INSTALACJI
LAVA-G
RILL GAZOWY
GL - 30 G / GL - 60 G
2006301 / 2006601
Data:
08 / 2007
DEKLARACJA ZGODNOŚCI
93 77
Producent oświadcza niniejszym, że urządzenie wyprodukowane zostało zgodnie z przepisami CEE 90/396,
ustawy nr 22/1997 i odpowiednimi rozporządzeniami rządowymi. Instalację urządzenia należy przeprowadzić
zgodnie z obowiązującymi normami.
Uwaga, w przypadku bezpośredniego lub pośredniego uszkodzenia powstałego na skutek nieprawidłowej
instalacji, ingerencji w urządzenie lub przystosowania urządzenia do innego typu gazu, niewystarczającej
konserwacji, niezgodnego z przeznaczeniem zastosowania urządzenia, lub uszkodzeń wynikających z innych
przyczyn, niż te wymienione w warunkach sprzedaży, importer urządzenia zrzeka się jakiejkolwiek
odpowiedzialności. Urządzenie to przeznaczone jest do fachowego zastosowania i powinno być obsługiwane przez
wykwalifikowany personel. Elementy, które po wyregulowaniu ich przez producenta lub przez upoważnioną osobę
zostały zabezpieczone, nie mogą być w żadnym wypadku przestawiane przez użytkownika.
MODEL
PALNIK
GL - 30 G
DYSZA PALNIKA
1/100 MM
DYSZA
12,8 kWh/kg
G 30/G 31
PROPAN / BUTAN
28 - 30 mbar
93
12,8 kWh/kg
G 31
PROPAN
37 mbar
12,8 kWh/kg
G 30/G 31
PROPAN / BUTAN GAZ ZIEMNY
50 mbar
9,45 kWh/m
20 mbar
G 20
135
3
PRZYŁĄCZE
GAZU -
RURA
G 1/2“
4,0 kW
GL - 60 G
2x 4,0 kW
ZUŻYCIE
DYSZA PALNIKA
1/100 MM
ZUŻYCIE
0,546 kg/godz. 0,546 kg/ godz. 0,5460 kg/ godz.
2x 93
2x 93
2x 77
1,092 kg/ godz. 1,092 kg/ godz. 1,092 kg/ godz.
0,74 m3/ godz.
2x 135
1,48 m3/ godz.
---
G 1/2“
----
INSTALACJA ARTYKUŁÓW PIERWSZEJ POTRZEBY
Instalacja, przystosowanie, przebudowa urządzenia na inny typ gazu i uruchomienie urządzenia powinny być
przeprowadzone przez wykwalifikowany personel, który posiada zezwolenie na wykonywanie tego typu usług
zgodnie z obowiązującymi normami. Urządzenie należy instalować tylko w pomieszczeniach z dobrą wentylacją i,
jeżeli jest to możliwe, tylko pod okapem wyciągowym.
Ilość potrzebnego powietrza dla palnika wynosi 2m/3/St/kW mocy zainstalowanego urządzenia.
Urządzenie można instalować pojedynczo lub w ciągu wykonanych przez nas urządzeń. Ważne jest
dotrzymanie minimalnego odstępu 10 cm od innych przedmiotów i unikanie kontaktu z materiałami
palnymi. Poza tym należy zainstalować odpowiednie urządzenia celem zabezpieczenia termoizolacji
(np. pomiędzy urządzeniem a materiałem palnym należy ustawić płytę azbestową).
ŚRODKI BEZPIECZEŃSTWA Z PUNKTU WIDZENIA OCHRONY PRZECIWPOśAROWEJ WG
NORMY ČSN 061008 PARAGR. 12-2
• Urządzenie może być obsługiwane tylko osoby dorosłe.
• Urządzenia gazowe można bezpiecznie używać w normalnym środowisku zgodnie z normą ČSN 332000-3. W
przypadku, kiedy pracujemy w pobliżu urządzenia z niebezpiecznymi materiałami (np. Linoleum, PVC itd.), należy
od czasu do czasu wyłączyć urządzenie, ponieważ istnieje możliwość powstania tymczasowego zagrożenia pożarem
lub eksplozją.
• Przed montażem urządzenia należy uzyskać zgodę gazowni na jego przyłączenie.
• Przyłącze do gazu może wykonać tylko zakład instalacji gazowych.
• Urządzenia gazowe należy ustawiać na twardej, płaskiej i niepalnej podkładce. Podkładka musi być przynajmniej
10 cm (z każdej strony) szersza od urządzenia.
• Nie ustawiać urządzenia w pobliżu materiałów palnych. Minimalna odległość od wszelkich materiałów ze
wszystkich stron powinna wynosić 50 cm.
• Bezpieczne odległości od materiałów o różnej klasie reakcji na ogień i informacje o klasie reakcji na ogień
materiałów budowlanych – zob. tabela.
7
Tabela:
Klasa reakcji na ogień materiałów i produktów zgodnie z normą (ČSN 730823):
A niepalne granit, piaskowiec, beton, cegły, płytki ceramiczne, specjalne tynki,
B nie łatwo palne akumin, heraklit, lignos, itaver
C1 ciężkopalne drewno, drewno drzew liściastych, sklejka, papier bakelizowany, umakart
C2 średniopalne płyty wiórowe, solodur, płyty z korka, guma, płyty podłogowe,
C3 łatwopalne płyty pilśniowe, polistyren, poliuretan, PVC
Artykuły pierwszej potrzeby muszą zostać zainstalowane w sposób bezpieczny i wyposażone w stopki
regulowane do ustawienia wysokości i wyrównania nierówności. Podczas instalacji należy postępować
zgodnie z odpowiednimi, obowiązującymi przepisami bezpieczeństwa i higieny pracy, zgodnie z
poniższymi normami:
• ČSN 06 1008 bezpieczeństwo pożarowe lokalnych artykułów pierwszej potrzeby i źródeł ciepła,
• ČSN 33 2000-3 środowisko dla urządzeń elektrycznych,
• CSN EN 1775 zaopatrzenie w gaz, przewody gazowe w budynkach – ciśnienie maks. ≤ 5 Bar –
wymagania komunikacyjne
• § 10 ustawy nr 185/2001 która dotyczy odpadów.
Rura do przyłączenia gazu
Gaz należy podłączyć przy użyciu rury ze stali cynkowanej, miedzi lub elastycznego węża stalowego, zgodnie z
obowiązującymi normami. Każde urządzenie musi posiadać zawór przy doprowadzeniu gazu, aby łatwo można
było zamknąć dopływ gazu. Po zakończeniu instalacji należy sprawdzić szczelność przewodów
doprowadzających gaz. Prosimy nie kontrolować przewodów gazowych przy otwartym ogniu. Należy w tym celu
wykorzystać materiały, które nie powodują powstawania rdzy, np. mydliny. Urządzenie zostało przed
wprowadzeniem na rynek sprzedaży starannie sprawdzone przez producenta.
Informacje o rodzaju gazu, ciśnieniu i typie urządzenia znajdują się na tabliczce znamionowej urządzenia.
Kontrola zastosowania danego rodzaju gazu
Należy sprawdzić, czy urządzenie przystosowane jest do takiego rodzaju gazu, jakiego Państwo używają.
Na tabliczce znamionowej każdego urządzenia podany jest rodzaj gazu.
Wskazówki dotyczące przystosowania urządzenia do innego rodzaju gazu
Urządzenia przystosowane są do gazu płynnego (zobacz tabliczka znamionowa urządzenia).
Urządzenie może przebudować tylko odpowiedni zakład usługowy.
Dysze do innego rodzaju gazu znajdą Państwo w opakowaniu razem z instrukcją.
Wymiana dyszy palnika głównego: rysunek D
Odkręcić dolną osłonę (21), odkręcić dyszę (23a).
Przykręcić nową dyszę (zob. tabelkę z danymi technicznymi). Doprowadzenie powietrza do palnika głównego
nie wymaga żadnych poprawek.
WaŜne:
Po przebudowie urządzenia na inny rodzaj gazu należy zmienić dane na tabliczce znamionowej urządzenia.
Kontrola działania urządzenia
• sprawdzić ewentualne uchodzenie gazu,
• sprawdzić sposób zapalania i płomień palnika głównego,
• sprawdzić płomień palnika głównego przy min. mocy (sporo - to jest ekonomiczne),
• spróbować, czy płomień palnika dotyka ogniwa termicznego i czy jest niebieski,
• użytkownik urządzenia powinien postępować zgodne z instrukcją.
8
Ustawianie płomienia przy niskiej mocy
Przy użyciu zaworu ustawiamy płomień na moc minimalną, używając w tym celu śrubki, która znajduje się w
obudowie zaworu, przy wale zaworu.
Po ustawieniu płomienia należy postępować w następujący sposób:
- zdjąć przycisk regulujący zaworu (pociągnąć do siebie)
- obok wału zaworu znajduje się otwór do regulacji,
- przy pomocy małego, płaskiego śrubokręta ustawić płomień.
Konserwacja
Zalecamy przynajmniej raz w roku skontrolowanie urządzenia przez autoryzowany serwis. Tylko
wykwalifikowany personel, który posiada na to zgodę, może ingerować w urządzenie.
Ważne jest wymienianie niektórych elementów w urządzeniu: elektrody piezzo, czujnik
zabezpieczenia termicznego.
Wymiana elektrod piezzo i czujnika zabezpieczenia termicznego: rysunek D
Odkręcić i zdjąć dolną osłonę (17). Odkręcić uchwyty elektrod piezzo i czujnik (26). Odłączyć lub
zdemontować elektrody piezzo lub czujnik.
Nowe elementy montujemy w odwrotnej kolejności.
INTRUKCJA UśYTKOWANIA
Uwaga! Jeżeli przy pierwszym włączeniu płyta Fry-Top dymi, należy przez przynajmniej jedną godzinę zostawić
uruchomioną pustą płytę Fry-Top, do momentu kiedy zapach przestanie się ulatniać.
Zapalanie palnika głównego i regulacja termiczna: rysunki A, B
Ustawić pokrętło (2) w pozycji „zapalanie palnika głównego“, wcisnąć przycisk i przytrzymać go.
Kilkakrotnie wcisnąć przycisk zapalnika piezzo (1), do momentu, aż palnik główny się zapali. Widać
płomień przez otwór z przodu. Po zapaleniu palnika przez kilka sekund przytrzymać pokrętło (2), do
momentu, aż zabezpieczenie termiczne będzie ciepłe.
Następnie poluzować przycisk. Jeżeli płomień zgaśnie, powtórzyć cały proces..
• Mniejsza moc (sporo)
Ustawić pokrętło (2) w pozycji „Öko“. W ten sposób ustawimy moc palnika na niższą moc (Öko).
• Wyłączanie urządzenia
Przekręcić pokrętło do pozycji „0“.
1
2
1
zapalnik Piezzo
2
pokrętło regulujące
wyłączone
0
zapalnik palnika
głównego
Öko (mniejsza moc)
9
Schuflada na tłuszcz
Schufladę należy regularnie sprawdzać i opróżniać. Po każdym wyłączeniu urządzenia szufladę należy umyć.
UWAGA! KRÓTKO PO WYŁĄCZENIU URZĄDZENIA SZUFLADA MOśE BYĆ JESZCZE GORĄCA. OPRÓśNIĆ
SZUFLADĘ, DOPIERO PO OSTYGNIĘĆIU URZĄDZENIA.
INSTRUKCJA DOT. ODPROWADZANIA SPALIN
Urządzenie typu A (zob. tabliczkę znamionową z opisem).
To urządzenie nie jest przeznaczone do połączenia z przewodami rurowymi lub innymi urządzeniami do
odprowadzania spalin. Urządzenie to może być instalowane tylko w dobrze wentylowanych pomieszczeniach.
Wentylacja musi być zgodna z normami ČSN127010:1986 i ČSN127040:1986. Pomieszczenia dobrze
wentylowane zapobiegają koncentracji szkodliwych dla zdrowia materiałów w niedopuszczalnych ilościach
(przepisy higieniczne środowiska pracy, tom 39/78 dyrektywa 46).
UWAGI I ZALECENIA
Urządzenia z podwójną płytą do grillowania można regulować osobno. Możliwe jest używanie tylko jednej
powierzchni do grillowania. Urządzenie używać tylko pod nadzorem.
CZYSZCZENIE I KONSERWACJA
Urządzenie należy myć codziennie, po każdym jego użyciu. Elementy nierdzewne myć wilgotną ściereczką i
delikatnym środkiem myjącym. Następnie opłukać elementy pod bieżącą wodą i starannie je wytrzeć.
Jeżeli urządzenie nie będzie przez dłuższy okres czasu używane, należy powierzchnię pokryć cienką warstwą
oleju.
POSTĘPOWANIE W PRZYPADKU USTERKI URZĄDZENIA
Zamknąć dopływ gazu i wezwać serwis obsługi klienta.
Utylizacja
Urządzenie, które nie nadaje się do użytku zutylizować zgodnie z międzynarodowymi przepisami.
Opakowanie dostarczyć do punktu zbioru makulatury.
WSKAZÓWKI
Gwarancja nie obejmuje części zapasowych do elementów pierwszej potrzeby, które podlegają normalnemu
zużyciu (uszczelki gumowe, elementy plastikowe, itp. ). Gwarancja nie dotyczy także urządzeń, które
zainstalowane zostały niezgodnie z instrukcją i przez nieprzeszkolony personel, zgodnie z obowiązującymi
normami, jeżeli urządzenie użytkowane było niezgodnie z jego przeznaczeniem (ingerencja w wewnętrzne
wyposażenie urządzenia) albo jeżeli urządzenie nie było obsługiwane przez wykwalifikowany personel.
Dodatkowo gwarancja nie obejmuje uszkodzeń spowodowanych na skutek normalnego użytkowania lub pod
wpływem innych czynników.
10

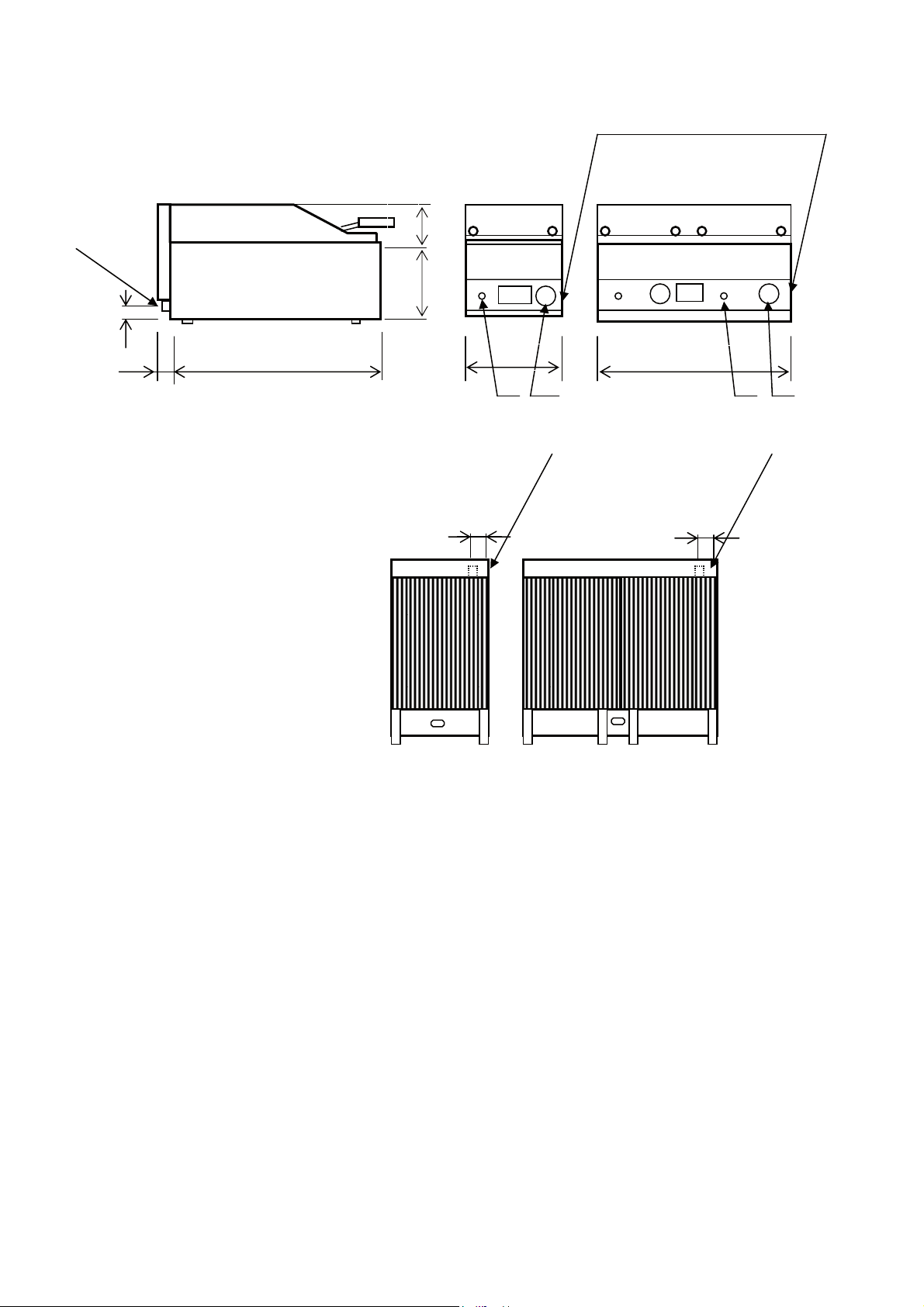

RYS. C :
G
G
40
50
540
80
210
50
330
1
660
1
22
GG
GL - 60GGL - 30G
50
G – SUPPLY OF GAS G 1/2" ´´

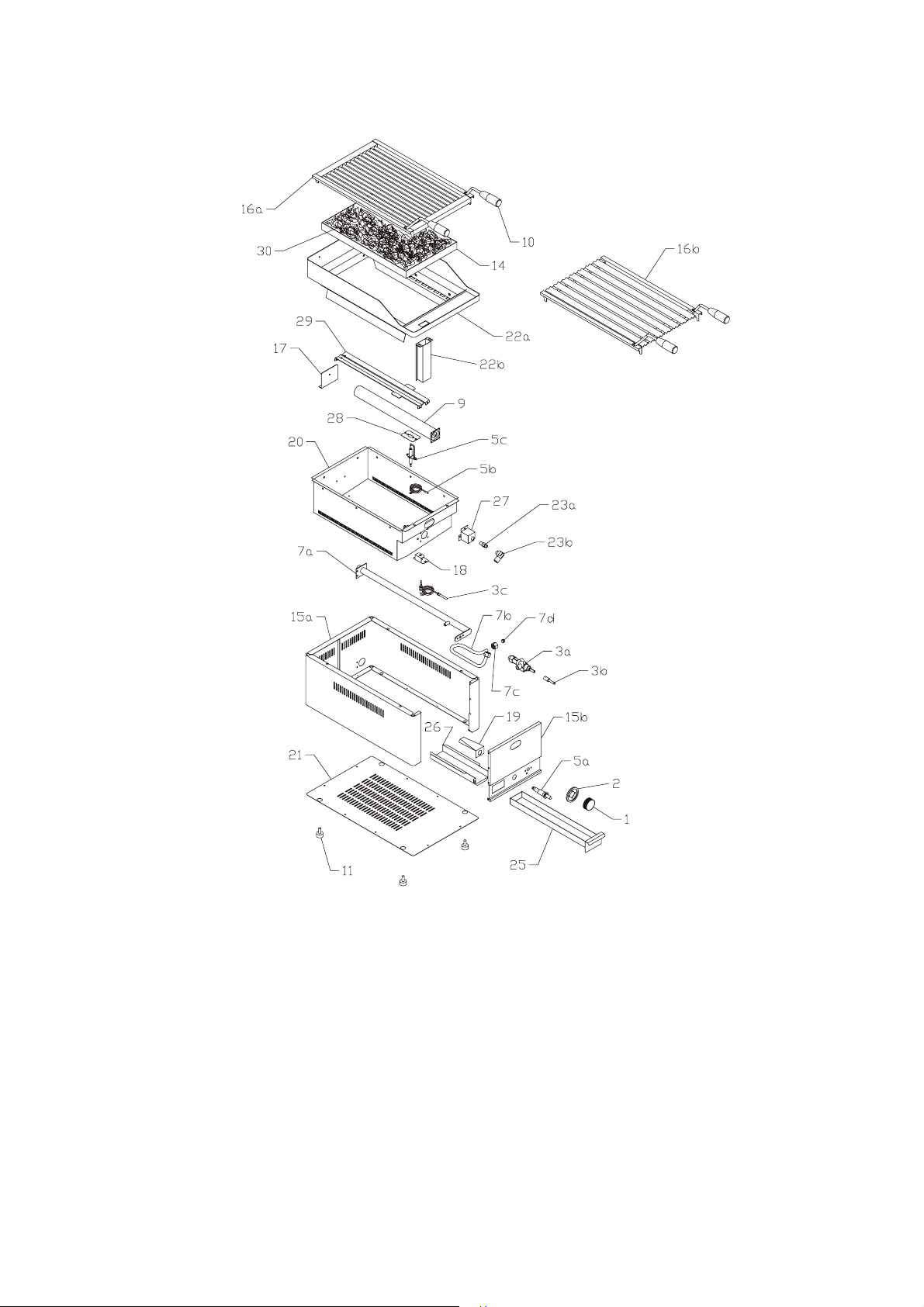

RYS. D
