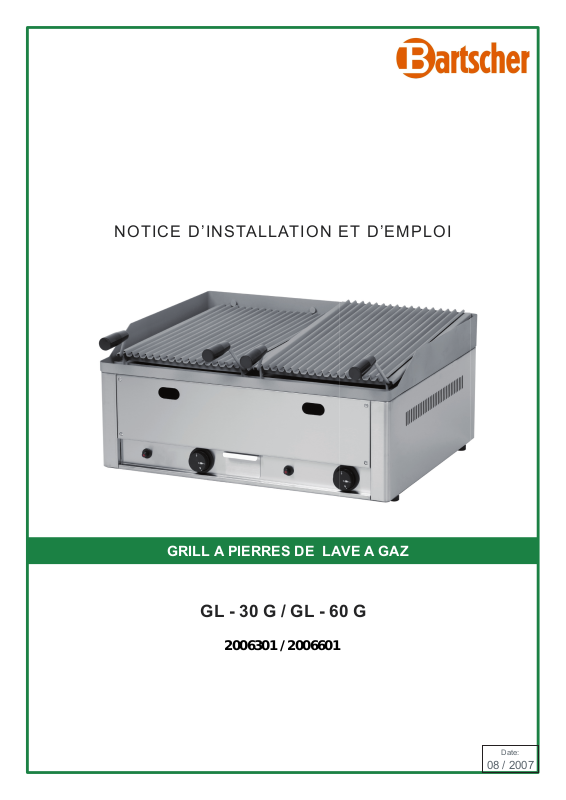

N
ION ET D’EMPLOTALLATISE D’INCTIO
GRILL A PIERRES DE LAVE A GAZ
GL - 30 G / GL - 60 G
2006301 / 2006601
Date:
08 / 2007
g
g
g
g
g
g
:
SÉCU
CO
008
:
g
gaz
é
des matériaux de constructio
eau
ÉRMITONFCON DE OLARATIÉCD
e fabricant certifi e la conformité des appareils aux normes CEE 90/396, à la loi n°22/1997sb. et aux décrets
applicables. L‘installation doit être effectuée dans le respect des normes en vi
de l’espace et bon tira
domma
es, directs ou indirects, causés par une mauvaise installation, par une utilisation, des interventions ou
e des gaz de combustion. Attention: le fabricant décline toute responsabilité en cas de
des modifi cations impropres, par un entretien insuffi sant, ainsi qu’en cas de domma
entionnées dans les conditions de vente. L’appareil objet de la présente notice est prévu pour un usage
rofessionnel, aussi son utilisation doit-elle être confi ée à un personnel possédant les compétences nécessaires
à cet effet. L’utilisateur ne doit procéder à aucune intervention ni à aucune modifi cation sur les parties ré
et proté
ées par le fabricant ou autre personnel autorisé à cet effet.
ueur, sûrtout bonne aération
es dérivant des causes
lées
MODEL
BRÛLEUR
GL - 30 G
4,0 kW
GL - 60 G
2x 4,0 kW
12,8 kWh/kg
JET
JET BRÛLEUR
1/100 MM
CONSOMMATION 0,546 kg/h 0,546 kg/h 0,5460 kg/h 0,74 m
JET BRÛLEUR
1/100 MM
CONSOMMATION 1,092 kg/h 1,092 kg/h 1,092 kg/h 1,48 m
G 30/G 31
PROPAN / BUTAN
28 - 30 mbar
93 93 77 135 G 1/2“
2x 93 2x 93 2x 77 2x 135 G 1/2“
12,8 kWh/kg
G 31
PROPAN
37 mbar
12,8 kWh/kg
G 30/G 31
PROPAN / BUTAN
50 mbar
9,45 kWh/m3
G 20
NATUREL GAZ
20 mbar
3
/h ---
3
/h ----
TUYAU DE
JONCTION
POUR LE
GAZ
NSTALLATION
Installation, réglage et adaptation à l’autre type du gaz ainsi que la mise en service peuvent être faits seulement
ar une personne instruite, ayant l’autorisation à ce type d’opérations et seulement selon les normes en vigueur.
’appareil doit être placé dans un espace bien aéré, sous une hotte si possible, pour garantir le tirage des gaz
de combustion. L’appareil a besoin de 2 m3 d’air sur 1h et 1kW de puissance.
’appareil peut être installé seul ou en série avec d’autres appareils de notre fabrication. Il faut respecter la
distance minimale de 10 cm entre l’appareil et d’autres objets ainsi qu’éviter le contact avec les matériaux
infl ammables. Dans ce cas il faut prévoir les arrangements nécessaires pour assurer la protection des parties
infl ammables.
RES DE
1
article 12-2
RITÉ POUR LA PROTECTION
NTRE INCENDIE SELON ČSN
l’appareil a gaz ne peut être utilisé que par des personnes majeures
l’appareil a gaz peut être utilisé dans une espace ordinaire selon ČSN 332000-3. Dans le cas où il existe le
dan
er d’échappement de gaz ou de vapeurs infl ammables, le danger d’incendie ou d’explosion (le collage du
inoleum, du PVC p.e.), il faut éteindre l’appareil à gaz avec une avance suffi sante.
le client doit se procurer d’une permission de compagnie de gaz locale avant l’installation même de l’appareil
à
l’appareil a gaz peut être branché au réseau du gaz par le personnel du service spécialis
l’appareil à gaz doit être placé ou suspendu sur une surface ininfl amable surpassante les dimmensions de
’appareil d’au moins 10 cm de chaque côté. Il est interdit de placer sur l’appareil ou a la distance inférieure
ue la distance sur, des objets des materieaux infl amable.(La distance la plus petite entre l´appareil et des
aterieaux infl amable est 50 cm en direction de rayonnement principale et 10 cm a d´autres directions. .
les distances de sécurité pour les matériaux infl ammables selon leurs degré d’infl ammabilité et les informations
r l’infl ammabilité
n – voir le tabl
Tableau:
degré d’in ammabilité d’un matériel de construction (ČSN 730823)
A ininfl ammables granit, grès, béton, briques, carrelage céramique, enduit
B diffi cilement infl ammables acumin, héraclite, lihnos, itaver
C1 mal infl ammables bois des arbres feillus, contre-plaqué, papier durci, umakart
C2 infl ammabilité moyenne aggloméré, solodur, liège, caoutchouc, revêtements
C3 infl ammabilité facile planches de fi bre de bois, polystyrène, polyurethène, PVC
L’appareil doit être instalé d’une manière sûre. Pour l’ajustage de l’appareil est ce-ci procuré des pieds
réglables.
Pendant l’installation, il faut tenir compte des régléments de projet, d’hygiène et de sécurité selon:
• ČSN 06 1008 protection contre incendie des consommateurs d’énergie locaux et des émmeteurs de chaleur
• ČSN 33 2000 le milieu pour les appareil électriques
• ČSN EN 1775 alimentation en gaz – transport de gaz dans les bâtiments – pression d´exploitation la plus haut
< 5bar - Demande d´exploitation
• § 10 loi č.185/2001 Sb. de déchets
fl
Tuyau d’amenée du gaz:
Le gaz doit être amené par le tuyau en inox zinguée, en cuivre ou par un tuyau fl exible en inox, selon les normes
en vigueur. Chaque appareil doit avoir un robinet pour arrêter l’amenée du gaz facilement. Après l’installation,
il faut vérifi er les fuites du gaz possibles. Ne jamais vérifi er à l’aide du feu ouvert, ne pas utiliser les produits
corrosifs. On peut utiliser p.e. l’eau au savon. L’appareil a été contrôlé par le fabricant, les données sur le type
du gaz, la pression et sur le type de l’appareil sont mentionnées sur l’étiquette.
Contrôle du réglage de l´appareil sur le type du gaz :
Vous devrez vérifi er si l’appareil est conçu pour le gaz que vous utilisez. Sur l’étiquette de chaque appareil le
type du gaz auquel l’appareil est adapté, est mentionné.
Instructions pour l’adaptation à d’autres types du gaz :
L’appareil est ajusté et controlé pour l’usage avec le gaz liquéfi é (voir l’étiquette de l’appareil). L’adaptation à
un autre type du gaz doit être éfectuée par la personne qualifi ée, les buses pour l’autre type du gaz et la notice
d’installation se trouvent dans le sachet.
L’échange de la buse du brûleur principal : tab. D
Déviser et dégager le couvercle du bas (21)
Déviser la buse (23a) et ajuster la nouvelle buse adaptée au type du gaz souhaité selon le tableau des données
téchniques.
Il ne faut pas ajuster l’ammenée de l’air pour le brûleur principal.
Important :
Après l’adaptation à un autre type du gaz, il faut corriger le type du gaz sur l’étiquette de l’appareil.
Contrôle du fonctionnement de l´appareil:
• vérifi ez les fuites de gaz possibles
• vérifi ez la mise en fl amme et la fl amme du brûleur principal
• vérifi ez le fonctionnement du brûleur principal dans la position fl amme minimale (économique)
• vérifi ez si la fl amme touche le thermoélément et si la fl amme reste bleue
• il est strictement récommendé d’utiliser l’appareil selon le mode d’emploi
Réglage de la fl amme minimale (économique) :
2
La fl amme minimale peut être réglée à l’aide du vis placé dans le corps du robinet du réglage.
Pour régler la fl amme il faut :
• retirez le bouton de réglage (par un trait vers soi)
• a côte de arbre de robitet et un trou pour réglage
• à l’aide d’un petit tournevis réglez la fl amme
Avant la premiere utilisation enlevez la feuille de protection !
MODE D´EMPLOI
Il est récommendé de faire l’appareil controler au moins tous les douze mois par le service spécialisé. Tous les
interventions peuvent être éffectuées uniquement par la personne qualifi ée, ayante le permis d’éffectuer ce type
des travaux.
Certaines parties peuvent nécessiter l’échange pendant la vie de l’appareil :
piezzo électrode, sonde thermique
L’échange de la piezzo électrode ou de la sonde thermique : tab.D
Déviser et dégager le couvercle du bas (17). Déviser le joint de l’électrode piezzo et de la sonde thermique (26).
Débrancher et démonter l’électrode piezzo (27) ou la sonde thermique (23). Pour le montage du nouvel élément
utiliser le procédé inverse.
Attention ! Si, pendant la première utilisation, la plaque dégage de la fumée, il faut laisser l’appareil marcher à
vide au moins pendant une heure, jusqu’à la disparition de l’odeur.
Allumage du brûleur principal et régulation de la puissance thermique : tab. A, B
Mettre le bouton du robinet (2) dans la position « l’allumage du brûleur principal », appuyer sur lui et tenir,
appuyer plusières fois sur le bouton de l’allumeur piezzo jusqu’à ce que le brûleur principal ne s’allume. Vous
pouvez voir la fl amme à travers le trou dans le panneau frontal. Tenez le bouton (2) encore pendant quelques
secondes jusqu’à ce que la sonde thermique ne se chauffe, puis lâchez le bouton. Si la fl amme s’éteint, repetez
le procédé.
- la fl amme économique tab. A, B
Mettez le bouton (2) dans la position « fl amme économique », ainsi la fl amme est minimalisé pour la consomation
économique.
- pour éteindre l’appareil tab. A, B
Mettez le bouton (2) dans la position « 0 ».
1
Piezzo
Bouton
Débranché
0
Infl ammation de bruleur
1
Consomation
économique
Récipient de la graisse
Vérifi er régulièrement le récipient et le vider à temps. Une fois l’appareil éteint, il faut vider le récipient.
ATTENTION! LE RÉCIPIENT DE LA GRAISSE PEUT DEVENIR TRES CHAUD AU COURS DE L’UTILISATION!
VIDER LE RECIPIENT DE L’APPAREIL DEJA REFROIDI UNIQUEMENT.
Tirage des gaz de combustion
L’appareil du type A (voir l’étiquette)
Les appareils du type A (donc les appareils pas reliés avec une cheminée) doivent être instalés dans les locaux
bien aérés selon les normes en vigueur, pour prévenir la cumulation des substances nuissantes à la santé dans
les concentrations dangereuses.
Notices et recommandations
Les appareils avec la plaque de cuisson divisée en deux parties (GL – 60G) – il est possible de régler une
température différente sur chaque moitié ou bien n’utiliser qu’une moitié de la plaque. Utiliser l’appareil
uniquement sous surveillance
NETTOYAGE ET ENTRETIEN
Nettoyer après chaque usage. Nettoyer les parties en inox à l’aide d’un chiffon humide avec le détergent sans
particulles abrasives, puis rincer à l’eau et bien sécher. Après chaque nettoyage, il faut enduire la plaqe de
cuisson de l’huile végétale
COMMENT PROCÉDER EN CAS DE PANNE DE L’APPAREIL
Fermez l’amenée du gaz et appelez le service spécialisé.
Récyclage des embalages
Vendre l’emballage à la collecte, fi lm d’emballage – mettre au container pour les plastiques. L’appareil usé
vendre à la collecte.
AVERTISSEMENT
La garantie ne concerne pas les bourrelets en caoutchouc, ampoules, parties en verre et en plastique. Elle ne
concerne égalemment pas tout l’appareil si l’installation n’a pas été effectué par une personne qualifi ée, selon le
mode d’installation ou selon les normes en vigueur ou si l’appareil n’a pas été utilisé selon le mode d’emploi, s’il
y avait des interventions non-professionnelles (interventions à l’intérieur de l’appareil). La garantie ne concerne
pas les endomagemment causés par la pluie, vent, etc.
Picture / Bild / Immage C :
G
G
40
50
540
80
210
50
330
1
660
1
22
GG
GL - 60GGL - 30G
50
G – SUPPLY OF GAS G 1/2" ´´
Picture / Bild / Immage D:
