Πρωτότυπες οδηγίες χρήσης

1 Ασφάλεια ....................................................................................................... 2

1.1 Επεξήγηση των προειδοποιητικών φράσεων .......................................... 2

1.2 Οδηγίες ασφάλειας .................................................................................. 3

1.3 Προβλεπόμενη χρήση .............................................................................. 6

1.4 Ακατάλληλη χρήση ................................................................................... 6

2 Γενικές πληροφορίες ..................................................................................... 7

2.1 Ευθύνη και εγγύηση ................................................................................. 7

2.2 Προστασία πνευματικών δικαιωμάτων ..................................................... 7

2.3 Δήλωση συμμόρφωσης ........................................................................... 7

3 Μεταφορά, συσκευασία και αποθήκευση ...................................................... 8

3.1 Έλεγχος παράδοσης ................................................................................ 8

3.2 Συσκευασία .............................................................................................. 8

3.3 Αποθήκευση ............................................................................................ 8

4 Τεχνικά χαρακτηριστικά ................................................................................. 9

4.1 Τεχνικά χαρακτηριστικά ........................................................................... 9

4.2 Λειτουργίες συσκευής ............................................................................ 12

4.3 Επισκόπηση τμημάτων της συσκευής ................................................... 13

5 Οδηγίες συναρμολόγησης ........................................................................... 14

5.1 Αποσυσκευασία και εγκατάσταση .......................................................... 15

5.2 Σύνδεση αερίου ...................................................................................... 16

6 Οδηγίες χρήσης ........................................................................................... 22

7 Καθαρισµός και συντήρηση ......................................................................... 24

7.1 Οδηγίες ασφαλείας κατά τον καθαρισμό ................................................ 24

7.2 Καθαρισμός ........................................................................................... 24

7.3 Συντήρηση ............................................................................................. 25

8 Πιθανές δυσλειτουργίες ............................................................................... 26

9 Ανακύκλωση ................................................................................................ 26

1051993 1 / 26

Ασφάλεια

Πριν να ξεκινήσετε τη χρήση της συσκευής πρέπει να διαβάσετε τις οδηγίες χρήσης και να τις φυλάξετε σε ένα διαθέσιμο μέρος!

ΚΙΝΔΥΝΟΣ!

Η προειδοποιητική φράση ΚΙΝΔΥΝΟΣπροειδοποιεί για κινδύνους που οδηγούν σε σοβαρό τραυματισμό ή θάνατο, εάν δεν αποφεύγονται.

Diese Bedienungsanleitung beschreibt di e Installation, Bedienung und Wartung d es Geräts und gilt als wichtige Inform ationsquelle und Nachschlagewerk. Die Kenntnis aller enthaltenen Sicherheitshin weise und Handlungsanweisungen schafft die Voraussetzung für das sich ere und sachgerechte Arbeiten mit d em Gerät. Darüber hinaus müssen die f ür den Einsatzbereich des Geräts gelt enden örtlichen Unfallverhütungsvorsc hriften und allgemeinen Sicherheitsbesti mmungen eingehalten werden. Diese Bedienungsanleitung ist Bestandteil des Produkts und muss in unmittelbarer N ähe des Geräts für das In¬stallatio ns-, Bedienungs-, Wartungs- und Reinigu ngspersonal jederzeit zugänglich auf¬ bewahrt werden. Wenn das Gerät an eine dritte Person weitergegeben wird, muss die Bedienungsa nleitung mit ausgehändigt werden.

Οι οδηγίες χρήσης περιέχουν την περιγραφή της εγκατάστασης, λειτουργίας και συντήρησής της συσκευής, γι’ αυτό αποτελούν σημαντική πηγή πληροφοριών και χρήσιμο εγχειρίδιο. Προϋπόθεση για την ασφαλή και σωστή λειτουργία της συσκευής είναι η εξοικείωση με όλες τις οδηγίες ασφάλειας και λειτουργίας που περιέχονται σ’ αυτές τις οδηγίες. Επιπλέον, ισχύουν οι διατάξεις σχετικά με την πρόληψη ατυχημάτων, οι κανονισμοί υγείας και ασφαλείας και οι νομικοί κανονισμοί που εφαρμόζονται στον τομέα εφαρμογής της συσκευής.

Πριν αρχίσετε τη χρήση της συσκευής και ιδιαίτερα πριν την ξεκινήσετε, διαβάστε αυτές τις οδηγίες χρήσης για να αποφύγετε τραυματισμού και υλικέ ζημιές. Η εσφαλμένη χρήση μπορεί να οδηγήσει σε βλάβη.

Αυτές οι οδηγίες χρήσης αποτελούν αναπόσπαστο μέρος του προϊόντος και πρέπει να φυλάσσονται σε άμεση γειτνίαση με τη συσκευή και να είναι διαθέσιμες ανά πάσα στιγμή. Όταν η συσκευή μεταβιβάζεται, είναι επίσης απαραίτητο να μεταβιβαστούν μαζί και αυτές οι οδηγίες χρήσης.

1 Ασφάλεια

Η συσκευή έχει κατασκευαστεί σύμφωνα με τους ισχύοντες κανόνες της τεχνολογίας. Ωστόσο, αυτή η συσκευή μπορεί να αποτελέσει πηγή κινδύνου, εάν χρησιμοποιηθεί ακατάλληλα ή όχι σύμφωνα με τον προορισμό της. Όλα τα άτομα που χρησιμοποιούν τη συσκευή πρέπει να τηρούν τις πληροφορίες που περιέχονται σε αυτές τις οδηγίες λειτουργίας και να τηρούν τις οδηγίες ασφαλείας.

1.1 Επεξήγηση των προειδοποιητικών φράσεων

Σημαντικές πληροφορίες ασφαλείας και προειδοποιήσεις σημειώνονται σε αυτό το εγχειρίδιο με τις κατάλληλες προειδοποιητικές φράσεις. Αυτές οι οδηγίες πρέπει να τηρούνται αυστηρά για την αποφυγή ατυχημάτων, τραυματισμών και υλικών ζημιών.

2 / 26 1051993

Ασφάλεια

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Η προειδοποιητική φράση ΠΡΟΕΙΔΟΠΟΙΗΣΗπροειδοποιεί για κινδύνους που οδηγούν σε μέτριο ή βαρύ τραυματισμό, εάν δεν αποφεύγονται.

ΠΡΟΣΟΧΗ!

Η προειδοποιητική φράση ΠΡΟΣΟΧΗ προειδοποιεί για κινδύνους που οδηγούν σε ελαφρύ ή μέτριο τραυματισμό, εάν δεν αποφεύγονται.

ΠΡΟΣΟΧΗ!

Η προειδοποιητική φράση ΠΡΟΣΟΧΗ υποδεικνύει πιθανή υλικά ζημιά που μπορεί να πεοκύψει αν δεν ακολουθήσετε τις οδηγίες ασφαλείας.

ΟΔΗΓΙΑ!

Το σύμβολο ΟΔΗΓΙΑ ενημερώνει τον χρήστη για περαιτέρω πληροφορίες και οδηγίες χρήσης.

, die

1.2 Οδηγίες ασφάλειας

Ασφάλεια κατά τη λειτουργία των φορητών εστιών αερίου

• Μην χρησιμοποιείτε ποτέ τη συσκευή αερίου σε περίπτωση δυσλειτουργίας ή

ζημιάς και σε περίπτωση ενδεχόμενης δυσλειτουργίας ή ζημιάς! Σε περίπτωση δυσλειτουργιών, αποσυνδέστε τη συσκευή από την παροχή αερίου (κλείστε τη βαλβίδα διακοπής αερίου) και ενημερώστε αμέσως την τεχνική υποστήριξη.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Κίνδυνος πυρκαγιάς! Μην χρησιμοποιείτε ανοιχτή φλόγα για να ελέγξετε διαρροές αερίου!

• Ελέγχετε τακτικά τη στεγανότητα με σαπούνια (σπρέι ανίχνευσης διαρροών).

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Κίνδυνος ασφυξίας και έκρηξης από διαφυγή αερίου!

• Εάν μυρίζετε αέριο, ακολουθήστε αυτούς τους κανόνες:

– κλείστε αμέσως τον ρυθμιστή αερίου και την κύρια βαλβίδα αερίου

1051993 3 / 26

Ασφάλεια

– μην βάζετε ανοιχτή φωτιά, σβήστε τις φλόγες – μην καπνίζετε τσιγάρα – μην χρησιμοποιείτε ηλεκτρικές συσκευές κοντά στη συσκευή με αέριο – εάν η πηγή της διαρροής αερίου δεν μπορεί να εντοπιστεί με ακρίβεια,

ενημερώστε αμέσως την πυροσβεστική ή την εταιρεία φυσικού αερίου.

Εύφλεκτα υλικά

• Ποτέ μην χρησιμοποιείτε τη συσκευή δίπλα σε ανάφλεκτα ή εύφλεκτα υλικά

(π.χ. βενζίνη, οινόπνευμα, αλκοόλ). Η υψηλή θερμοκρασία προκαλεί την εξάτμιση αυτών των υλικών και ως επακόλουθο της επαφής με τις πηγές ανάφλεξης μπορεί να προκληθεί έκρηξη.

• Χρησιμοποιήστε τη συσκευή μόνο με υλικά που είναι κατάλληλα για αυτήν και με

τις κατάλληλες ρυθμίσεις θερμοκρασίας. Τα υλικά, τα προϊόντα διατροφής και τα υπολείμματα τροφίμων στη συσκευή ενδέχεται να καούν.

• Η συσκευή πρέπει να καθαρίζεται τακτικά για να αποφευχθεί κίνδυνος

πυρκαγιάς.

• Ποτέ μην αφήνετε τη συσκευή αφύλακτη όταν μαγειρεύετε με λίπη και έλαια,

μπορεί να προκληθεί πυρκαγιά.

• Σε περίπτωση πυρκαγιάς, κλείστε τη βαλβίδα διακοπής αερίου. Ποτέ μην

σβήνετε τη φλόγα με νερό, σιγάστε τη φλόγα με καπάκι ή κουβέρτα φωτιάς. Μετά τη σβέση της φωτιάς, πρέπει να εξασφαλιστεί επαρκής παροχή καθαρού αέρα.

4 / 26 1051993

Ασφάλεια

Η επιφάνεια καίει

• Οι επιφάνειες της συσκευής ζεσταίνονται πολύ κατά τη λειτουργία. Υπάρχει

κίνδυνος εγκαυμάτων. Υψηλές θερμοκρασίες παραμένουν επίσης και μετά την απενεργοποίηση.

• Μην αγγίζετε καμία ζεστή επιφάνεια της συσκευής. Χρησιμοποιήστε τα

διαθέσιμα χειριστήρια και λαβές.

• Η συσκευή μπορεί να μεταφέρεται και να καθαρίζεται μόνο αφού έχει κρυώσει

εντελώς.

• Ποτέ μην ψεκάστε τις θερμές επιφάνειες με κρύο νερό ή εύφλεκτα υγρά.

Λειτουργία μόνο υπό εποπτεία

• Η συσκευή μπορεί να λειτουργεί μόνο υπό επίβλεψη.

• Να παραμένετε πάντα κοντά στην συσκευή.

Λειτουργικό προσωπικό

• Η συσκευή πρέπει να χειρίζεται μόνο από ειδικευμένο και εκπαιδευμένο

εξειδικευμένο προσωπικό.

• Η συσκευή αυτή δεν επιτρέπεται να χρησιμοποιείται από άτομα (συμπεριλαμ-

βανομένων παιδιών) με περιορισμένες σωματικές, αισθητηριακές ή διανοητικές ικανότητες, καθώς και άτομα με περιορισμένη εμπειρία ή/και περιορισμένη γνώση.

• Τα παιδιά πρέπει να εποπτεύονται για να υπάρχει σιγουριά ότι δεν παίζουν ή

δεν εκκινούν τη συσκευή.

Ακατάλληλη χρήση

• Η ακατάλληλη ή απαγορευμένη χρήση ενδέχεται να προκαλέσει βλάβη στη

συσκευή.

• Η συσκευή μπορεί να χρησιμοποιηθεί μόνο όταν η τεχνική της κατάσταση δεν

γεννάει αμφιβολία και επιτρέπει την ασφαλή λειτουργία.

• Η συσκευή μπορεί να χρησιμοποιηθεί μόνο εάν όλες οι συνδέσεις έχουν γίνει

σύμφωνα με τους κανονισμούς.

• Η συσκευή μπορεί να χρησιμοποιηθεί μόνο όταν είναι καθαρή.

• Χρησιμοποιείτε μόνο γνήσια ανταλλακτικά. Μην επιχειρήσετε ποτέ να

επισκευάσετε τη συσκευή μόνοι σας.

• Απαγορεύονται οιεσδήποτε αλλαγές και τροποποιήσεις της συσκευής.

1051993 5 / 26

Ασφάλεια

1.3 Προβλεπόμενη χρήση

Οποιαδήποτε χρήση της συσκευής για διάφορους σκοπούς ή/και παρέκκλιση από την προβλεπόμενη χρήση που περιγράφεται παρακάτω απαγορεύεται και θεωρείται ακατάλληλη.

Η ακόλουθη χρήση είναι σύμφωνη με την προβλεπόμενη:

– Προετοιμασία και ζέσταμα φαγητών με χρήση των κατάλληλων σκευών.

Αυτή η συσκευή μπορεί να χρησιμοποιείται μόνο σε υπαίθριο χώρο.

1.4 Ακατάλληλη χρήση

Η εσφαλμένη χρήση μπορεί να προκαλέσει σοβαρούς τραυματισμούς σε πρόσωπα και υλικές ζημιές που προκαλούνται από επικίνδυνη τάση, φωτιά και υψηλές θερμοκρασίες. Με τη βοήθεια της συσκευής αυτής μπορεί να γίνονται μόνο οι εργασίες που περιγράφονται σ’ αυτές τις οδηγίες χρήσης. Η ακόλουθη χρήση δεν είναι σύμφωνη με την προβλεπόμενη:

– χρήση σε κλειστούς χώρους – θέρμανση χώρου

6 / 26 1051993

Γενικές πληροφορίες

2 Γενικές πληροφορίες

2.1 Ευθύνη και εγγύηση

Όλες οι πληροφορίες και οι οδηγίες που περιλαμβάνονται στις οδηγίες χρήσης συντάχθηκαν βάσει έγκυρους κανονισμούς, σύγχρονες κατασκευαστικές και μηχανικές γνώσεις, καθώς και τη δική µας γνώση και εμπειρία πολλών ετών. Σε περίπτωση παραγγελίας ειδικών μοντέλων ή προσθέτων λειτουργιών, καθώς και χρήσης των πιο σύγχρονων τεχνικών επιτευγμάτων, η συσκευή που σας έχει παραδοθεί μπορεί να διαφέρει, υπό ορισμένες συνθήκες, από τις περιγραφές και τα σχέδια αυτών εδώ των οδηγιών χρήσης.

Ο κατασκευαστής δεν φέρει ευθύνη για ζημιές και δυσλειτουργίες που προκύπτουν από:

– τη μην τήρηση των οδηγιών χρήσης, – την ακατάλληλη χρήση, – τεχνικές τροποποιήσεις του χρήστη, – τη χρήση των μην προβλεπόμενων ανταλλακτικών.

Διατηρούμε το δικαίωμα να προβούμε σε τεχνικές αλλαγές στο προϊόν για να βελτιώσουμε τις χρηστικές του δυνατότητες και την απόδοσή του.

2.2 Προστασία πνευματικών δικαιωμάτων

Οι οδηγίες χρήσης και τα κείμενα, σχέδια, φωτογραφίες και άλλα στοιχεία περιέχονται σ’ αυτές προστατεύονται από τους νόµους περί της πνευματικής ιδιοκτησίας. Χωρίς την έγγραφη άδεια του παραγωγού απαγορεύεται η αναπαραγωγή του περιεχομένου των οδηγιών σε οποιαδήποτε μορφή και µε οποιοδήποτε τρόπο, και επίσης του οποιοδήποτε μέρους αυτών καθώς και η χρήση αυτών ή/και διανομή σε τρίτους. Παραβιάσεις των ανωτέρω οδηγούν στην υποχρέωση καταβολής αποζημίωσης. Επιφυλασσόμαστε του δικαιώματος να διεκδικούμε πρόσθετες παροχές.

2.3 Δήλωση συμμόρφωσης

Η συσκευή συμμορφώνεται με τα ισχύοντα πρότυπα και τις οδηγίες της Ευρωπαϊκή Ένωση. Τα παραπάνω επιβεβαιώνονται στη δήλωση συμμόρφωσης ΕΚ. Αν χρειαστεί, θα χαρούμε να σας αποστείλουμε τη σχετική δήλωση συμμόρφωσης.

1051993 7 / 26

Μεταφορά, συσκευασία και αποθήκευση

3 Μεταφορά, συσκευασία και αποθήκευση

3.1 Έλεγχος παράδοσης

Μετά την παραλαβή της συσκευής πρέπει αμέσως να ελέγξετε αν η συσκευή έφτασε ολόκληρη και αν έχουν προκληθεί ζημιές κατά τη διάρκεια της μεταφοράς. Σε περίπτωση ορατών ζημιών λόγω μεταφοράς, πρέπει να αρνηθείτε την παραλαβή της συσκευής ή να την παραλάβετε υπό όρους. Στα έγγραφα μεταφοράς/δελτίο αποστολής της εταιρείας μεταφορών, πρέπει να επισημάνετε την έκταση της ζημίας και να υποβάλετε σχετική καταγγελία. Οι κρυφές ζημιές πρέπει να δηλώνονται αμέσως μετά την ταυτοποίησή τους, καθώς οι αξιώσεις μπορούν να διεκδικηθούν μόνο εντός των προβλεπόμενων προθεσμιών.

Σε περίπτωση που λείπει οποιοδήποτε εξάρτημα ή αξεσουάρ παρακαλώ, επικοινωνήστε με το δικό μας Τμήμα Εξυπηρέτησης Πελατών.

3.2 Συσκευασία

Μην πετάτε το χαρτόνι της συσκευής. Μπορεί να χρειαστεί για την αποθήκευση, τη μεταφορά ή την αποστολή της συσκευής στο δικό µας κέντρο επισκευών σε περίπτωση ενδεχόμενων βλαβών.

Η συσκευασία και τα μεμονωμένα μέρη είναι κατασκευασμένα από ανακυκλώσιμα υλικά. Και ειδικά: πλαστικά φύλλα και πλαστικές σακούλες, συσκευασία από χαρτόνι.

Κατά τη διάθεση των συσκευασιών, τηρήστε τους κανονισμούς στη χώρα σας. Τα υλικά συσκευασίας που μπορεί να επαναχρησιμοποιηθούν πρέπει να ανακυκλώνονται.

3.3 Αποθήκευση

Κρατήστε τη συσκευασία κλειστή μέχρι να εγκατασταθεί η συσκευή και κατά την αποθήκευση ακολουθήστε τις εξωτερικές σημάνσεις σχετικά με την τοποθέτηση και την αποθήκευση. Η συσκευασία πρέπει να αποθηκεύεται μόνο κάτω από τις ακόλουθες συνθήκες:

– σε εσωτερικούς χώρους – σε ξηρό περιβάλλον και χωρίς σκόνη – μακριά από επιθετικά μέσα – σε μέρος προστατευμένο από το φως του ήλιου – σε χώρο προστατευμένο από μηχανικούς κραδασμούς.

Σε περίπτωση αποθήκευσης μεγαλύτερης διάρκειας (πάνω από τρεις µήνες), χρειάζεται τακτικός έλεγχος όλων των εξαρτηµάτων και της συσκευασίας. Αν είναι απαραίτητο, η συσκευασία πρέπει να αντικατασταθεί με καινούργια.

– πριν από την αποθήκευση, αποσυνδέστε τη συσκευή από τη φιάλη

αερίου.

8 / 26 1051993

Τεχνικά χαρακτηριστικά

Ονομασία:

Επιδαπέδια εστία G-1KB 1K2000

Κωδ. προϊόντος

1051993

Υλικό:

ανοξείδωτος χάλυβας

Mέγεθος της εστίας από - έως σε mm.:

600

Διάμετρος κατσαρόλας σε mm:

400 - 600

Μέγιστη συνολική φέρουσα ικανότητα σε kg:

Στοιχεία σύνδεσης:

20 kW

Διαστάσεις (πλάτος x βάθος x ύψος) σε

mm:

600 x 600 x 500

Βάρος σε kg:

22,7

4 Τεχνικά χαρακτηριστικά

4.1 Τεχνικά χαρακτηριστικά

Διατηρούμε το δικαίωμα πραγματοποίησης τεχνικών μετατροπών!

Έκδοση / Ιδιότητες

• Τρόπος λειτουργίας: αέριο

• Τύπος αερίου: υγραέριο

• Καυστήρας αερίου:

– καυστήρας μονού κυκλώματος – ισχυρός καυστήρας

• Τύπος ανάφλεξης: χειροκίνητη ανάφλεξη

• Προστασία ανάφλεξης

• Σημαντικές οδηγίες:

– Μόνο για εξωτερική χρήση – Παράδοση χωρίς κιτ σύνδεσης αερίου – Απαιτούμενος μειωτής πίεσης μέγ. 50 mbar.

1051993 9 / 26

Τεχνικά χαρακτηριστικά

Κατηγορία

Τύπος αερίου / πίεση αερίου

Χώρες προορισμού

I2E

G20: 20 mbar

I2E+

G20/G25: 20/25 mbar

I3B/P

G30/G31: 30 mbar

IS, MT, NL

I3B/P

G30/G31: 50 mbar

II2E+3+

G20/G25: 20/25 mbar G30/G31: 28-30/37 mbar

BE, FR

II2H3+

G20: 20 mbar G30/G31: 28-30/37 mbar

AL, CY, GR, IE, IT, LT, MK, PT, GB, CZ, SK, SI, ES, CH, TR

II2H3B/P

G20: 20 mbar G30/G31: 30 mbar

AL, BG, CY, HR, DK, EE, FI, GR, LV, LT, MK, NO, RO, SK, SI, SE, TR

II2H3B/P

G20: 20 mbar G30/G31: 50 mbar

AT, SK, CH

II2HS3B/P

G20: 25 mbar G30/G31: 30 mbar G25.1: 25 mbar

II2ELwLs3B/P

G20: 20 mbar G27: 20 mbar G2.350: 13 mbar G30/G31: 37 mbar

PL II2ELs3B/P

G20: 20 mbar G2.350: 13 mbar G30/G31: 37 mbar

Πίνακας πίεσης αερίου / Χώρες προορισμού

10 / 26 1051993

Τεχνικά χαρακτηριστικά

Κατηγορία

Τύπος αερίου / πίεση αερίου

Χώρες προορισμού

II2E3B/P

G20: 20 mbar G30/G31: 30 mbar

II2L3B/P

G25: 20 mbar G30/G31: 30 mbar

III1a2H3+

G110: 8 mbar G20: 20 mbar G30/G31: 28-30/37 mbar

III1e2H3B/P

G150.1: 8 mbar G20: 20 mbar G30/G31: 30 mbar

III1ab2H3B/P

G110: 8 mbar G120: 8 mbar G20: 20 mbar G30/G31: 30 mbar

Πιν. 1

Δυναμικότητα ονομαστική

20 kW

Μειωμένη δυναμικότητα

4 kW

Τύπος αερίου / πίεση αερίου

Ακροφύσιο

Κύριος

καυστήρας

Ø 1/100 mm

Ακροφύσιο Καυστήρας

ανάφλεξης

1 x 100 mm

Ρύθμιση

πρωταρχικο

ύ αέρα

X (mm)

Πίεση

ακροφυσίου με

μειωμένη

δυναμικότητα

(mbar)

ΥΓΡΌ ΑΈΡΙΟ G30/G31 – 50

mbar

185

δυνατότηα

ρύθμισης

ανοιχτός

2,5

ΦΥΣΙΚΌ ΑΈΡΙΟ G20/G25 - 20

mbar

320 (G20) 380 (G25)

δυνατότηα

ρύθμισης

1,0

0,8

Πιν. 2

Ιδιότητες καυστήρων και ακροφυσίων

1051993 11 / 26

Τεχνικά χαρακτηριστικά

Μοντέλο /

Κωδ. προϊόντος

Ονομαστική

θερμική ισχύς

(kW)

Κατανάλωση αερίου

Αριθμός

καυστήρων

G20

(m3/h)

G30/G31

(kg/h)

G-1KB 1K2000 /

1051993

2116

1419

1 x 20 kW

Πιν. 3

Κατανάλωση αερίου

4.2 Λειτουργίες συσκευής

Μια εξαιρετικά μεγάλη εστία μαγειρέματος, που διακρίνεται από υψηλή χωρητικότητα φορτίου και ισχύ 20 kW, σας επιτρέπει να ετοιμάζετε εύκολα γεύματα σε μεγαλύτερες ποσότητες σε εξωτερικούς χώρους. Μεγάλες και βαριές κατσαρόλες, για παέλια και μαντεμένια τηγάνια δεν αποτελούν πρόκληση για αυτό το σκαμπό αερίου.

12 / 26 1051993

Τεχνικά χαρακτηριστικά

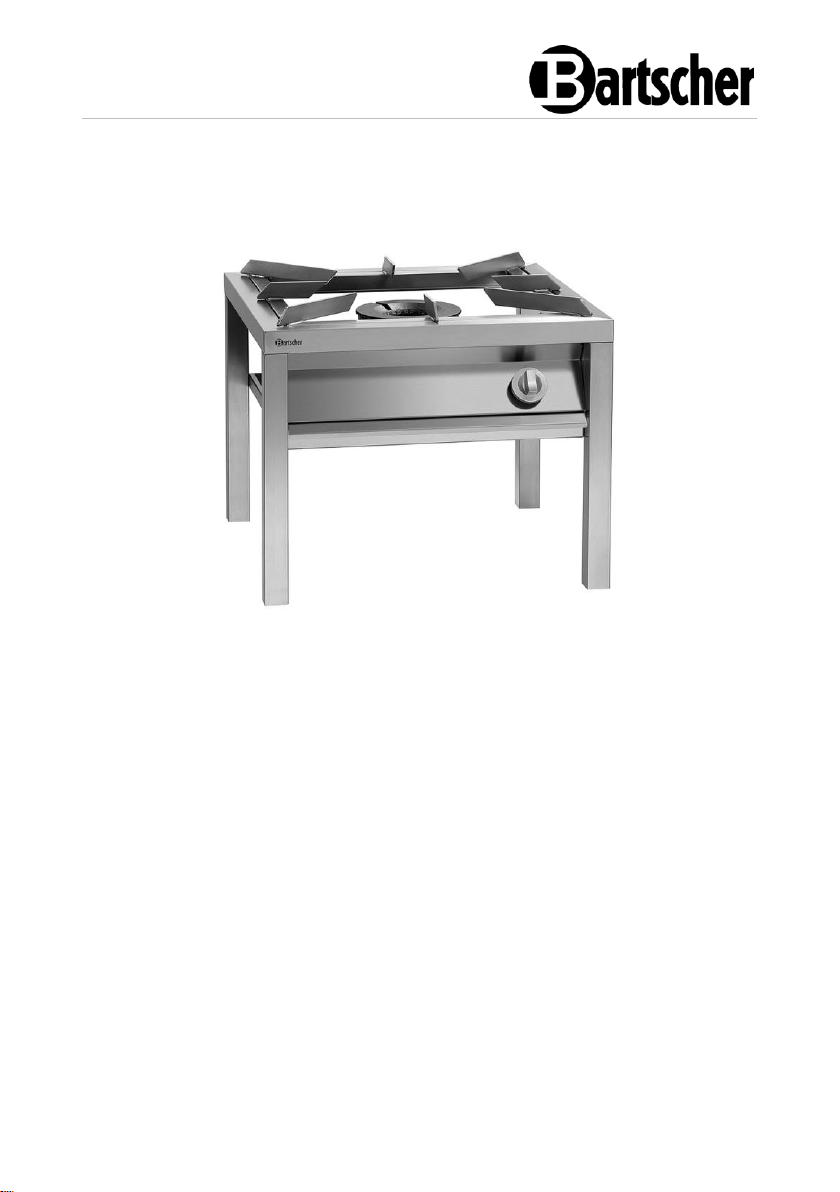

Εικ. 1

1. Κάλυμμα καυστήρα

2. Κύπελλο καυστήρα

3. Θερμικός έλεγχος φλόγας

4. Σχάρα χυτοσιδήρου

5. Πλαίσιο

6. Παροχή φυσικού αερίου

7. Υποδοχή σύνδεσης αερίου

8. Ρυθμιστής αερίου

9. Δίσκος αποστράγγισης

10. Πόδια (4x)

4.3 Επισκόπηση τμημάτων της συσκευής

1051993 13 / 26

Οδηγίες συναρμολόγησης

ΠΡΟΣΕΚΤΙΚΑ!

Η εσφαλμένη εγκατάσταση, ρύθμιση, λειτουργία, συντήρηση ή λανθασμένο χειρισμό της συσκευής μπορεί να προκαλέσει τραυματισμούς σε πρόσωπα και ζημιές σε πράγματα.

Η τοποθέτηση και η εγκατάσταση, καθώς και οι επισκευές μπορούν να πραγματοποιηθούν μόνο από εξουσιοδοτημένη τεχνική υπηρεσία σύμφωνα με την ισχύουσα εθνική νομοθεσία.

ΟΔΗΓΙΑ!

Ο κατασκευαστής δεν φέρει καμία ευθύνη και δεν εγγυάται για ζημιές που οφείλονται σε μη συμμόρφωση με τους κανονισμούς ή σε ακατάλληλη εγκατάσταση.

5 Οδηγίες συναρμολόγησης

Πρέπει να τηρούνται οι εξής ισχύοντες νόμοι και κανονισμοί.

1. DVGW TRGI (Τεχνικοί κανονισμοί για εγκαταστάσεις αερίου),

2. TRF (Τεχνικοί κανόνες για το υγραέριο),

3. DVGW G 631 (Εγκατάσταση επαγγελματικών συσκευών κουζίνας που

χρησιμοποιούν αέρια καύσιμα).

Επιπλέον, πρέπει να τηρούνται οι διατάξεις σχετικού οικοδομικού και εμπορικού νόμου, οι διατάξεις ασφαλείας και VDE στο σημείο εγκατάστασης.

14 / 26 1051993

Οδηγίες συναρμολόγησης

ΠΡΟΣΕΚΤΙΚΑ!

Κίνδυνος ασφυξίας!

Απαγορεύεται τα παιδιά να έχουν πρόσβαση σε υλικά συσκευασίας όπως πλαστικές σακούλες και στοιχεία φελιζόλ.

5.1 Αποσυσκευασία και εγκατάσταση

• Αποσυσκευάστε τη συσκευή και αφαιρέστε όλα τα εξωτερικά και εσωτερικά

στοιχεία συσκευασίας και τις ασφάλιες για τη μεταφορά.

• Αν υπάρχει προστατευτική μεμβράνη πάνω στη συσκευή, αφαιρέστε την.

Πρέπει να βγάλετε την προστατευτική μεμβράνη προσεκτικά έτσι ώστε να μην αφήσετε υπολείμματα κόλλας. Εναλλακτικά αφαιρέστε τα υπολείμματα της κόλλας με κατάλληλο διαλυτικό.

• Προσέξτε να μην καταστρέψετε την πινακίδα τύπου και τις προειδοποιητικές

οδηγίες στη συσκευή.

• Ποτέ μην τοποθετείτε τη συσκευή σε περιβάλλον με υγρασία ή υγρό.

• Πρέπει να τοποθετήσετε τη συσκευή έτσι ώστε η πρίζα να είναι πάντα εύκολα

διαθέσιμη με σκοπό τη γρήγορη αποσύνδεση της συσκευή όταν υπάρξει τέτοια ανάγκη.

• Η συσκευή πρέπει να τοποθετηθεί σε μια επιφάνεια με τις ακόλουθες ιδιότητες:

– ίσια, με επαρκή φέρουσα ικανότητα, ανθεκτική στο νερό, στεγνή και

ανθεκτική στις υψηλές θερμοκρασίες

– αρκετά μεγάλη, έτσι ώστε η εργασία με τη συσκευή να γίνεται χωρίς

προβλήματα – εύκολα προσβάσιμη – έχοντας που έχει καλό εξαερισμό.

• Stellen Sie das Gerät in einem gut bel üfteten Raum auf, wenn möglich, unter einer Abzugshaube (siehe DVGW Arbei tsblatt G 631).

• Das Gerät muss beim Aufstellen mit einer Verankerung am Boden durch die Winkel g egen Umkippen gesichert sein.

• Stellen Sie das Gerät so auf, dass die Verbr ennungsluftzufuhr und die Abgasfü hrung nicht beeinträchtigt werden.

• Τοποθετήστε τη συσκευή σε εξωτερικό χώρο ή σε ένα ανοιχτό, μεγάλο, καλά αεριζόμενο χώρο.

• Βεβαιωθείτε ότι στην περιοχή εγκατάστασης δεν υπάρχουν εμπόδια ή αντικείμενα που θα μπορούσαν να επηρεαστούν από υψηλές θερμοκρασίες φλόγας (π.χ. κλαδιά, έπιπλα, κουρτίνες ή άλλα εύφλεκτα αντικείμενα).

• Ποτέ μην τοποθετείτε τη συσκευή άμεσα δίπλα σε τοίχους, έπιπλα ή άλλα αντικείμενα τα οποία είναι κατασκευασμένα από εύφλεκτα υλικά. Πρέπει να υπάρχει μια ελάχιστη πλευρική απόσταση της συσκευής τουλάχιστον 300 mm.

• Εάν δεν είναι δυνατή η διατήρηση αυτής της ελάχιστης απόστασης και η συσκευή πρέπει να εγκατασταθεί διπλά σε τοίχους, τοιχώματα, έπιπλα ή άλλα εύφλεκτα αντικείμενα, είναι απαραίτητο να τοποθετήσετε προστατευτικά υλικά (π.χ. μεμβράνες από ανθεκτικό στη θερμότητα υλικό) που μπορούν να αντέξουν σε θερμοκρασία τουλάχιστον 65° C

1051993 15 / 26

Οδηγίες συναρμολόγησης

• Πρέπει να διατηρείται επαρκής πλευρική απόσταση για το σέρβις σε περίπτωση εργασιών συντήρησης ή επισκευής.

5.2 Σύνδεση αερίου

Σημαντικές οδηγίες

• Πριν εγκαταστήσετε τη συσκευή και τη συνδέσετε στην παροχή αερίου, ελέγξτε προσεκτικά τα σταθερά στοιχεία της εγκατάστασης αερίου, τα οποία θα πρέπει να συμμορφώνονται με τους κανονισμούς του κώδικα δόμησης.

• Ανάλογα με τον τύπο αερίου, η διατομή της γραμμής παροχής αερίου πρέπει να επιλέγεται σύμφωνα με τους ισχύοντες κανονισμούς και να έχει εγκατασταθεί σωστά.

• Η σύνδεση μπορεί να είναι μόνιμη ή αποσπώμενη. Εάν χρησιμοποιούνται εύκαμπτοι σωλήνες, πρέπει να είναι κατασκευασμένοι από ανοξείδωτο χάλυβα σύμφωνα με το DIN 3383 Μέρος 1 ή 3384.

• Βεβαιωθείτε ότι οι εύκαμπτοι σωλήνες δεν τρέχουν πάνω ή κοντά σε καυτές επιφάνειες, δεν υπόκεινται σε ένταση ή πίεση και μην έρχονται σε επαφή με αιχμηρές άκρες ή άλλα αντικείμενα που θα μπορούσαν να καταστρέψουν τον εύκαμπτο σωλήνα.

• Εάν χρησιμοποιούνται στεγανοποιητικά ή υλικά στεγανοποίησης για συνδέσεις με σπείρωμα, αυτά πρέπει να ελέγχονται και να εγκρίνονται από την DVGW.

• Βεβαιωθείτε ότι η φιάλη αερίου (εάν είναι συνδεδεμένη) είναι τοποθετημένη και ασφαλισμένη σωστά και ότι βρίσκεται σε ξηρό μέρος.

• Πριν εγκαταστήσετε τη συσκευή, βεβαιωθείτε ότι έχει ρυθμιστεί για αέριο και πίεση διαθέσιμα στον τόπο εγκατάστασης (βλ Πινακίδα τύπου στη συσκευή και Πίνακας 1). Εάν οι εργοστασιακές ρυθμίσεις δεν ταιριάζουν, η συσκευή πρέπει να προσαρμοστεί σε διαφορετικό τύπο αερίου (Κεφ. «Μετατροπή σε άλλο

τύπο αερίου / απαιτούμενες ρυθμίσεις»).

• Εάν η πίεση στη γραμμή αερίου υπερβαίνει ή πέσει κάτω από το 10% της ονομαστικής πίεσης, εγκαταστήστε έναν ρυθμιστή πίεσης αερίου για να σταθεροποιήσετε την πίεση αερίου.

• Πρέπει να εγκατασταθεί εγκεκριμένη βαλβίδα αποκοπής αερίου σε μια εύκολα προσβάσιμη θέση μεταξύ του δικτύου παροχής αερίου και της συσκευής, έτσι ώστε η παροχή αερίου να μπορεί να διακοπεί ανά πάσα στιγμή, εάν είναι απαραίτητο.

• Η υποδοχή σύνδεσης αερίου βρίσκεται στη δεξιά πλευρά της συσκευής.

16 / 26 1051993

Οδηγίες συναρμολόγησης

1. Αφαιρέστε το πώμα από τη υποδοχή σύνδεσης αερίου.

2. Συνδέστε το ένα άκρο του κατάλληλου σωλήνα αερίου στην υποδοχή σύνδεσης αερίου στη δεξιά πλευρά του πλαισίου.

3. Συνδέστε το άλλο άκρο στον κύλινδρο αερίου ή στη σύνδεση αερίου στο σημείο εγκατάστασης.

Εικ. 2

Σύνδεση της συσκευής

4. Στο τέλος πραγματοποιήστε δοκιμή διαρροής σε όλα τα σημεία σύνδεσης

μεταξύ της πηγής αερίου και της συσκευής. Χρησιμοποιήστε σαπουνόνερο, σπρέι ανίχνευσης διαρροών ή άλλους παράγοντες με αφρό που δεν δημιουργούν διάβρωση.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Μη χρησιμοποιείτε ανοιχτή φωτιά για να ελέγξετε για διαρροές!

5. Εφαρμόστε τον επιλεγμένο παράγοντα με πινέλο στα σημεία σύνδεσης (επίσης στη βαλβίδα διακοπής αερίου).

ΟΔΗΓΙΑ! Η σύνδεση είναι σφιχτή όταν δεν εμφανίζονται φουσκάλες κατά τη

διάρκεια του ελέγχου.

Λειτουργία της συσκευής με τον τύπο αερίου ρυθμιζόμενο εργοστασιακά

Βεβαιωθείτε ότι τα δεδομένα στην πινακίδα τύπου της συσκευής αντιστοιχούν στην παροχή αερίου που είναι διαθέσιμη στο χώρο εγκατάστασης.

Ελέγξτε επίσης ότι πληρούνται οι ακόλουθες προϋποθέσεις.

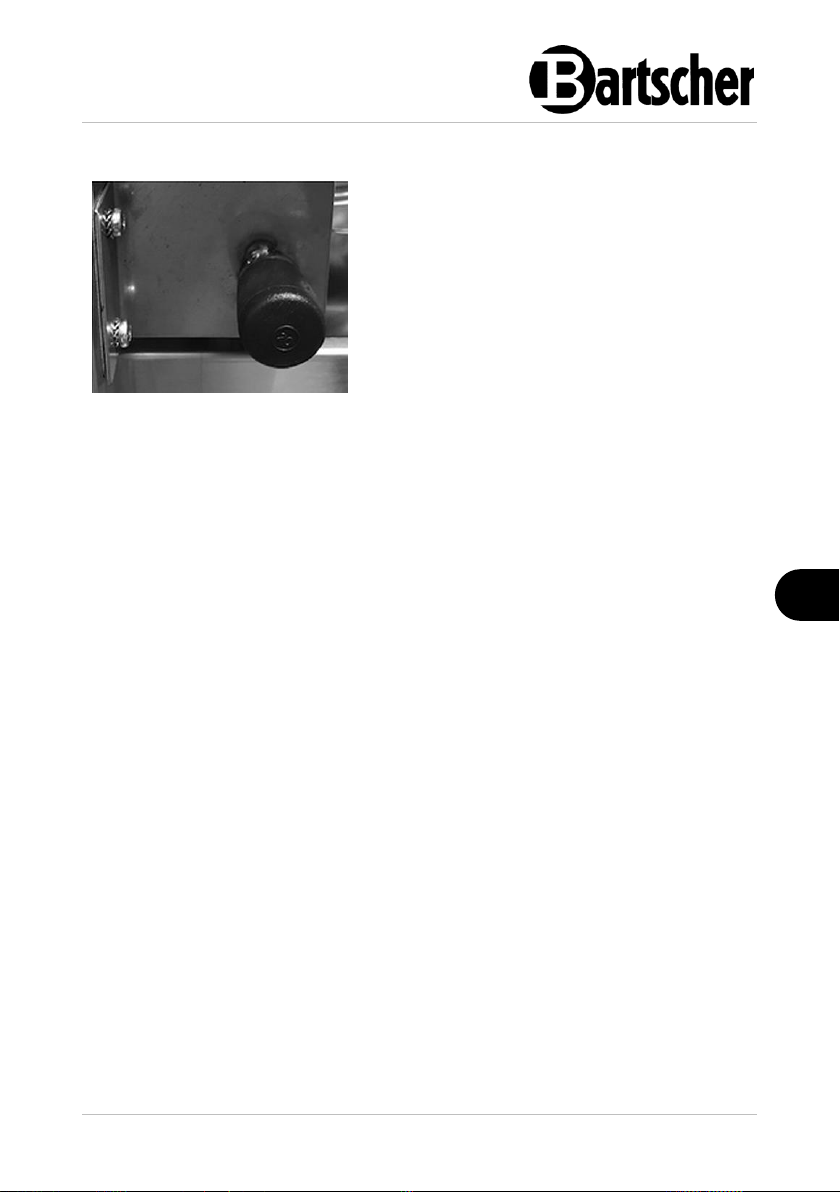

Έλεγχος της πίεσης παροχής αερίου (εικ. 3)

Η σωστή πίεση τροφοδοσίας υποδεικνύεται στην πινακίδα της συσκευής και στον πίνακα 2 «Ιδιότητες καυστήρων και ακροφυσίων» .

Η πίεση τροφοδοσίας πρέπει να μετράται με μανόμετρο στήλης τύπου U ή ηλεκτρονικό μανόμετρο με κλίμακα τουλάχιστον 0,1%.

1051993 17 / 26

Οδηγίες συναρμολόγησης

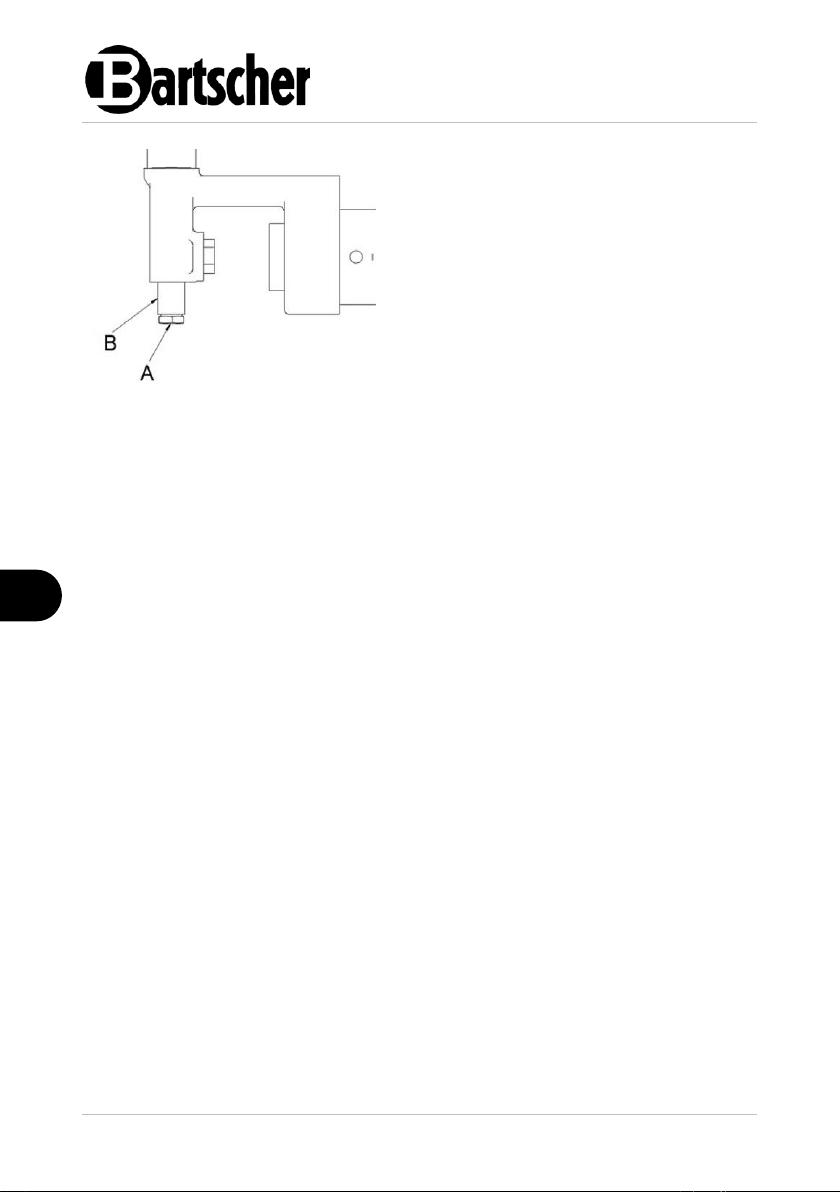

1. Αφαιρέστε τη βίδα «A» από τη σύνδεση πίεσης «B».

2. Συνδέστε το μανόμετρο.

3. Μετρήστε την πίεση αερίου ενώ η συσκευή λειτουργεί.

4. Στη συνέχεια αφαιρέστε τον εύκαμπτο σωλήνα του μετρητή.

5. Βιδώστε ξανά τη βίδα «A» στη σύνδεση πίεσης «B».

Εικ. 3

Ρύθμιση του πρωταρχικού αέρα (εικ. 6)

Ο πρωταρχικός αέρας είναι ρυθμισμένος εργοστασιακά. Ωστόσο, ελέγξτε ότι έχει ρυθμιστεί στο «H» ανάλογα με τον τύπο του αερίου, όπως υποδεικνύεται στον πίνακα 2 «Ιδιότητες καυστήρων και ακροφυσίων»

Μετατροπή σε άλλο τύπο αερίου / απαιτούμενες ρυθμίσεις

• Η συσκευή είναι εργοστασιακά προετοιμασμένη και έτοιμη για χρήση με τον τύπο αερίου που αναγράφεται στην πινακίδα τύπου.

• Εάν οι εργοστασιακές ρυθμίσεις της συσκευής δεν είναι συμβατές με τον τύπο αερίου που διατίθεται στον τόπο εγκατάστασης, μην συνδέετε τη συσκευή σε παροχή αερίου.

• Για να μετατρέψετε τη συσκευή στον διαθέσιμο τύπο αερίου, είναι απαραίτητο να αντικαταστήσετε τα ακροφύσια και να κάνετε τις απαιτούμενες ρυθμίσεις.

ΠΡΟΣΕΚΤΙΚΑ! Αυτή η μετατροπή μπορεί να πραγματοποιηθεί μόνο από εξειδικευμένο

πρόγραμμα εγκατάστασης αερίου, λαμβάνοντας υπόψη τα τεχνικά δεδομένα, αντικαθιστώντας τα ακροφύσια καυστήρα, καθώς και τις προκύπτουσες ρυθμίσεις.

18 / 26 1051993

Οδηγίες συναρμολόγησης

1. Αφαιρέστε το επάνω προστατευτικό.

2. Χαλαρώστε τη βίδα με σπείρωμα «A»

για να μετακινήσετε το σωλήνα ρύθμισης αέρα.

3. Ξεβιδώστε το ακροφύσιο του κύριου καυστήρα «U».

4. Αντικαταστήστε το ακροφύσιο του κύριου καυστήρα με το ακροφύσιο που καθορίζεται στον πίνακα 2 στην ενότητα

«Ιδιότητες καυστήρων και

ακροφυσίων» .

5. Βιδώστε το ακροφύσιο.

Εικ. 4

• Για να προσαρμόσετε τη συσκευή σε διαφορετικό τύπο αερίου, απαιτούνται τα εξής βήματα:

– αντικατάσταση του ακροφυσίου του κύριου καυστήρα, – ρύθμιση μειωμένης δυναμικότητας, – ρύθμιση του ακροφυσίου του καυστήρα ανάφλεξης.

ΟΔΗΓΙΑ! Όλα τα ακροφύσια έγχυσης για διαφορετικούς τύπους αερίου, που

επισημαίνονται με δεδομένη διάμετρο (σε εκατοστά του χιλιοστού), περιλαμβάνονται στο πεδίο παράδοσης και συσκευάζονται σε μικρές σακούλες.

Αντικατάσταση του ακροφυσίου του κύριου καυστήρα / Ρύθμιση του πρωταρχικού αέρα (εικ. 4)

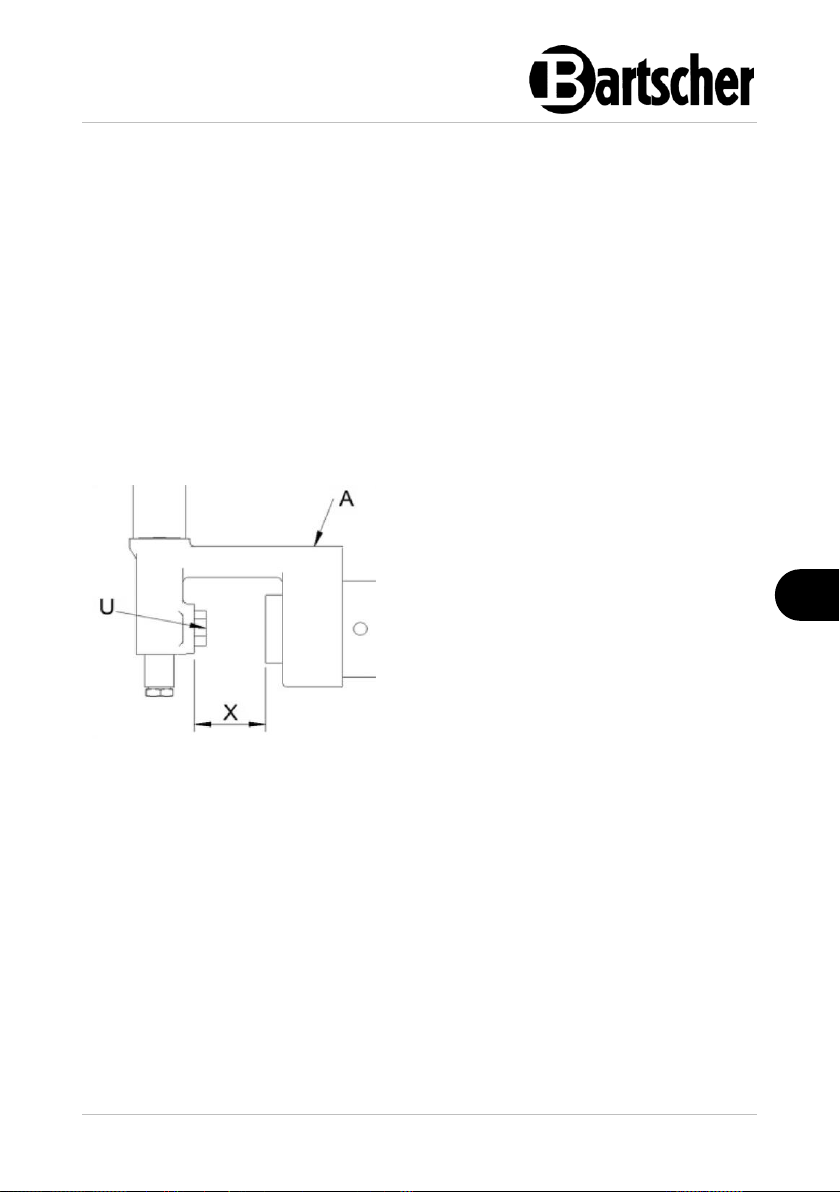

6. Ρυθμίστε την απόσταση «X» για τον πρωταρχικό αέρα όπως αναφέρεται στον πίνακα 2.

7. Τοποθετήστε ξανά το επάνω προστατευτικό.

1051993 19 / 26

Οδηγίες συναρμολόγησης

1. Ανάψτε τον καυστήρα.

2. Γυρίστε τον ρυθμιστή αερίου στη ρύθμιση χαμηλής φλόγας.

3. Αφαιρέστε τον περιστροφικό ρυθμιστή.

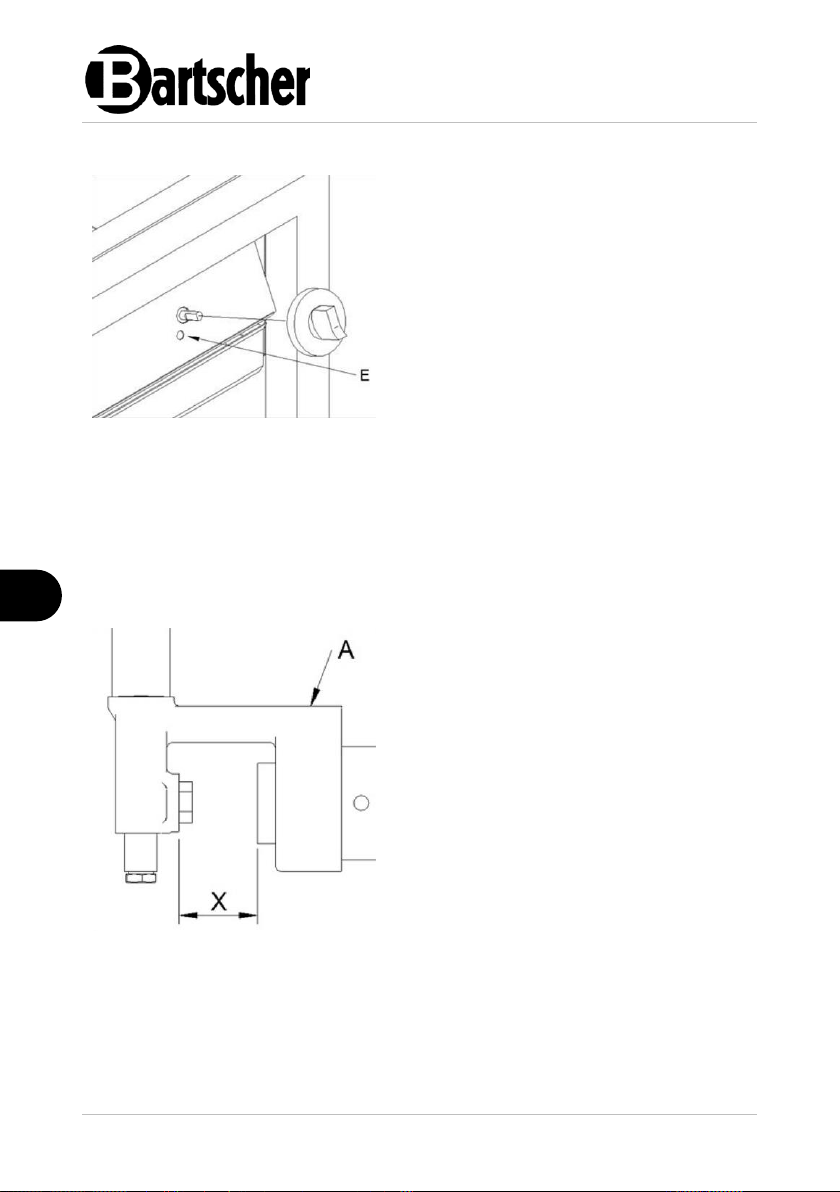

4. Χαλαρώστε ή βιδώστε τη βίδα

ρύθμισης φλόγας μέσα από την οπή «E» στον πίνακα ελέγχου μέχρι να επιτευχθεί μια ομοιόμορφη και σταθερή φλόγα.

Τα δεδομένα ρύθμισης πρέπει να ελέγχονται στον πίνακα 2 στο κεφάλαιο

«Ιδιότητες καυστήρων και

ακροφυσίων».

Εικ. 5

Ο πρωταρχικός αέρας είναι ρυθμισμένος σωστά όταν οι φλόγες είναι σταθερές, δηλαδή εάν η φλόγα δεν ανάβει όταν ο καυστήρας είναι κρύος και δεν υπάρχει αναδρομή φλόγας όταν ο καυστήρας είναι ζεστός.

Η απόσταση που προβλέπεται για τη ρύθμιση του πρωταρχικού αέρα φαίνεται στην εικ. 6 και στον πίνακα 2 στο κεφάλαιο

«Ιδιότητες καυστήρων και

ακροφυσίων»

1. Για να ρυθμίσετε τον πρωταρχικό αέρα, αφαιρέστε τη βίδα με σπείρωμα «A» και μετακινήστε το χιτώνιο στην επιθυμητή απόσταση.

Εικ. 6

Ρύθμιση μειωμένης δυναμικότητας (εικ. 5)

ΟΔΗΓΙΑ! Σε περίπτωση τροφοδοσίας με υγραέριο, η βίδα ρύθμισης φλόγας πρέπει

να είναι πλήρως βιδωμένη.

Ρύθμιση του πρωταρχικού αέρα (εικ. 6)

20 / 26 1051993

Οδηγίες συναρμολόγησης

Ο καυστήρας ανάφλεξης είναι εξοπλισμένος με ρυθμιζόμενο ακροφύσιο.

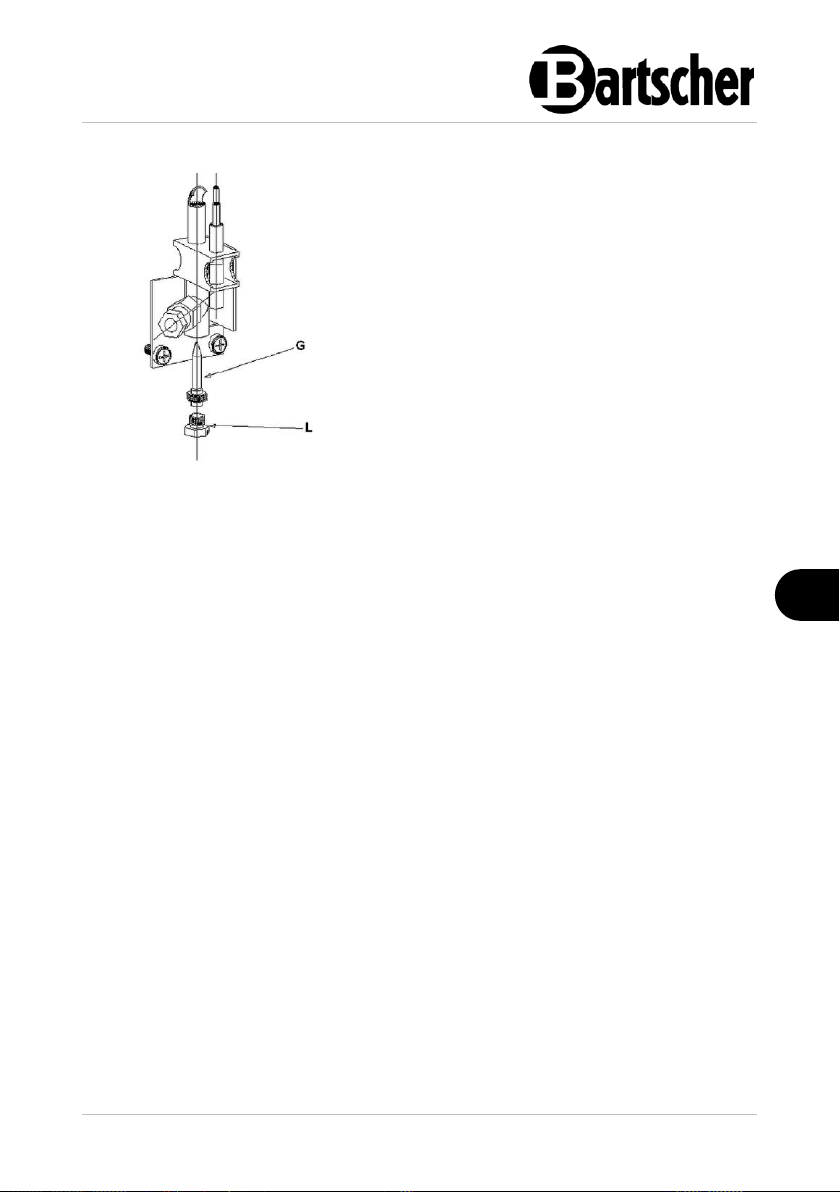

1. Για να ρυθμίσετε το ακροφύσιο «G» στο εσωτερικό της μονάδας, χαλαρώστε το κλείσιμο «L» με ένα κοντό κατσαβίδι.

2. Σφίξτε ή χαλαρώστε το ακροφύσιο «G».

Για να ρυθμίσετε σε υγραέριο (LPG), το ακροφύσιο «G» πρέπει να βιδωθεί πλήρως.

Εικ. 7

Ρύθμιση καυστήρα ανάφλεξης (εικ. 7)

ΠΡΟΣΟΧΗ! Μετά τη μετατροπή ή τη ρύθμιση σε διαφορετικό τύπο αερίου, είναι

απαραίτητο να τοποθετήσετε το σχετικό αυτοκόλλητο που είναι προσαρτημένο στο ακροφύσιο του καυστήρα στην πινακίδα τύπου της συσκευής.

1051993 21 / 26

Οδηγίες χρήσης

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Κίνδυνος εγκαυμάτων από ψηλές φλόγες!

Κατά τη διάρκεια της διαδικασίας ανάφλεξης ποτέ μην λυγίζετε πάνω από τη θέση μαγειρέματος.

Κίνδυνος εγκαυμάτων από θερμά εξαρτήματα ή επιφάνειες

Ποτέ μην αγγίζετε την καυτή επιφάνεια του καυστήρα αερίου κατά τη λειτουργία ή αμέσως μετά.

Χρησιμοποιείτε πανιά κουζίνας ή προστατευτικά γάντια.

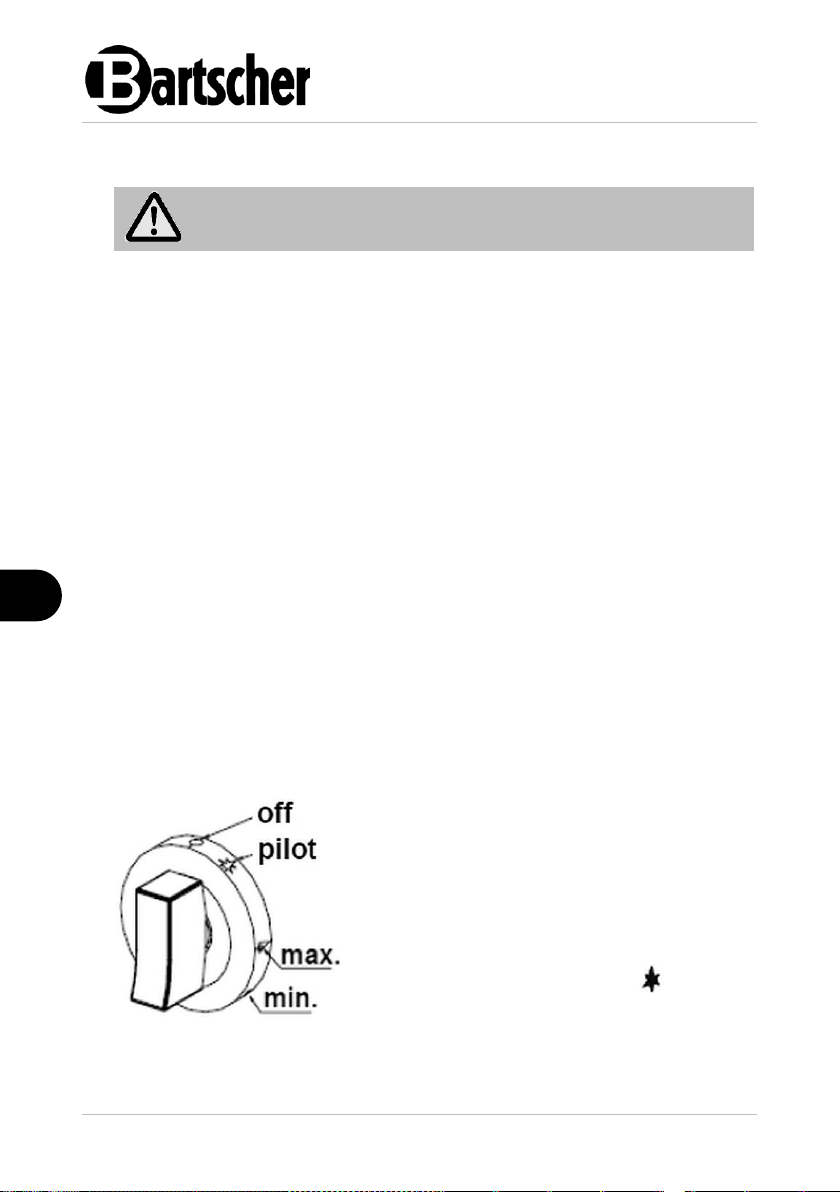

Εικ. 8

1. Ανοίξτε τη βαλβίδα διακοπής αερίου στη γραμμή παροχής αερίου.

2. Ρυθμίστε τονρυθμιστή αερίου (7, εικ. 1) στη σήμανση ΑΠΕΝΕΡΓ. O («off»), εικ.

8).

3. Πατήστε τον ρυθμιστή αερίου (7).

4. Κρατήστε τον ρυθμιστή αερίου (7)

πατημένο και γυρίστε τον αριστερόστροφα στη ρύθμιση φλόγας πιλότου («Pilot»).

Αυτό ανοίγει τη βαλβίδα και το αέριο εισέρχεται στον καυστήρα μέσω της γραμμής παροχής αερίου.

6 Οδηγίες χρήσης

• Przed pierwszym użyciem wyczyścić urzą dzenie i wypos ażenie zgodnie z e wskazówka mi zawartymi w punkcie 6 „Czyszczenie” . Uważać, a by do instalacji elektrycznej i s krzynki rozdzielcz ej nie dostała się woda. Nast ępnie dokładnie os uszyć urządz enie i element y wyposażenia.

• Setzen Sie die Boden-Abdeckung in das Becken ein. Osł ona pełni fu nkcję rozpór ki pomiędzy elemente m grzewcz ym a tacką na reszt ki jedzenia it d.

• Setzen Sie den Schaltkasten mit Heizele ment vorsichtig auf den hinteren Rand des Gerätes. S worzeń w doln ej części skrz ynki rozdzielczej musi wchodzić w ot wór w urządze niu głó wnym. W taki spos ób skrzynka ro zdzielcza jest pra widłowo usta wiona.

Πριν από την πρώτη χρήση

1. Πριν να αρχίσετε να χρησιμοποιείτε τη συσκευή, καθαρίστε τη σύμφωνα με τις οδηγίες που αναφέρονται στην παράγραφο «Καθαρισμός».

2. Τοποθετήστε τον δίσκο αποστράγγισης κάτω από τον καυστήρα.

3. Πριν χρησιμοποιήσετε τη συσκευή, βεβαιωθείτε ότι είναι σε καλή κατάσταση και ότι βρίσκεται σε καλά αεριζόμενο χώρο.

4. Βεβαιωθείτε ότι δεν υπάρχουν αντικείμενα γύρω ή κάτω από τη συσκευή που θα μπορούσαν να μειώσουν την ποσότητα αέρα που απαιτείται για την καύση.

5. Ακολουθήστε αυτές τις οδηγίες για να ξεκινήσετε.

• Reinigen Sie das Gerät und Zubehörteile vor dem Ge brauch gründlic h nach den An weisungen im Absch nitt 6 „Reinigung“ . Uważać, a by do instal acji elektr ycznej i skrzynki rozdzi elczej nie dost ała się woda. N astępnie dokł adnie osusz yć urządzenie i el ementy w yposażenia.

• Setzen Sie die Boden-Abdeckung in das Becken ein. Osł ona pełni fu nkcję rozpór ki pomiędzy elemente m grzewcz ym a tacką na reszt ki jedzenia it d.

• Setzen Sie den Schaltkasten mit Heizele ment vorsichtig auf den hinteren Rand d es Gerätes. Sworzeń w dolnej części skrzynki rozdzi elczej musi wchodzić w otwór w urządzeniu g łównym. W taki sp osób skrzyn ka rozdzielcz a jest prawidłow o ustawiona.

Ενεργοποίηση της συσκευής

Ανάφλεξη καυστήρα

22 / 26 1051993

Οδηγίες χρήσης

2. Τοποθετήστε ένα κατάλληλο δοχείο ή

τηγάνι με το απαιτούμενο φαγητό στη σχάρα από χυτοσίδηρο.

Το μέγεθος του πεδίου θέρμανσης είναι 600

mm.

Η διάμετρος της χρησιμοποιήσιμης επιφάνειας της κατσαρόλας/τηγανιού θα πρέπει να είναι στην περιοχή από 400 - 600

mm.

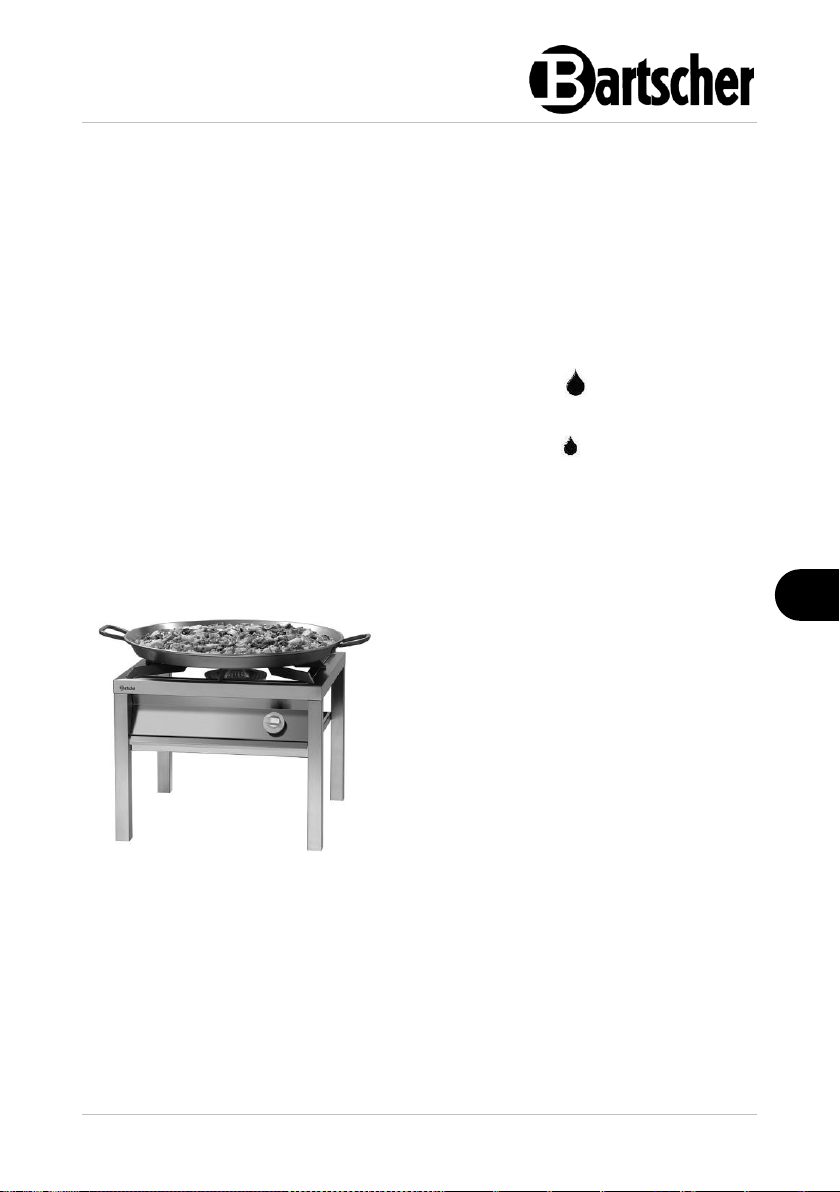

3. Προετοιμάστε τα επιθυμητά πιάτα σε μια

φορητή εστία: τα τρόφιμα μπορούν να βράσουν, να τηγανιστούν, να ψηθούν, να μαγειρευτούν κ.λπ.

Εικ. 9

5. Ανάψτε τη φλόγα κρατώντας ένα σπίρτο στον καυστήρα ανάφλεξης.

6. Αφού ανάψετε τη φλόγα, κρατήστε πατημένο τον ρυθμιστή αερίου για μερικά δευτερόλεπτα ακόμη, ώστε το θερμοστοιχείο να θερμανθεί.

7. Απελευθερώστε τον ρυθμιστή αερίου.

8. Εάν η φλόγα σβήσει, επαναλάβετε τη διαδικασία ανάφλεξης όπως παραπάνω.

Ρύθμιση φλόγας ανάφλεξης

1. Η φλόγα ανάφλεξης μπορεί να ρυθμιστεί με την περοστροφή του ρυθμιστή αερίου:

– για τη ρύθμιση μέγ. με σύμβολο μεγάλης φλόγας

– για τη ρύθμιση ελάχ. με σύμβολο μικρής φλόγας

Προετοιμασία φαγητών

1. Στη συνέχεια, ρυθμίστε τη φλόγα ανάλογα με το φαγητό που προετοιμάζεται. Για να το κάνετε αυτό, ρυθμίστε τον ρυθμιστή αερίου (7, εικ. 1) στην επιθυμητή θέση.

1051993 23 / 26

Καθαρισµός και συντήρηση

Απενεργοποίηση της συσκευής

1. Όταν ολοκληρωθεί η διαδικασία μαγειρέματος, απενεργοποιήστε τη συσκευή,

2. Διακόψτε την παροχή αερίου στον καυστήρα κλείνοντας τη βαλβίδα διακοπής αερίου.

3. Για να απενεργοποιήσετε τον κύριο καυστήρα, γυρίστε τον ρυθμιστή αερίου δεξιόστροφα στη θέση («Pilot»).

4. Για να σβήσετε επίσης τη φλόγα της ανάφλεξης, γυρίστε τον ρυθμιστή αερίου στη θέση O («off»).

7 Καθαρισµός και συντήρηση

7.1 Οδηγίες ασφαλείας κατά τον καθαρισμό

• Κλείστε τη βαλβίδα αερίου στην παροχή αερίου πριν από τον καθαρισμό.

• Αφήστε τη συσκευή να κρυώσει εντελώς.

• Για να καθαρίσετε τη συσκευή μην χρησιμοποιήσετε το νερό υπό πίεση.

• Μη χρησιμοποιείτε αιχμηρά ή μεταλλικά αντικείμενα (μαχαίρι, πιρούνι κ.λπ.) για να καθαρίσετε τη συσκευή. Τα αιχμηρά αντικείμενα μπορεί να προκαλέσουν ζημιά στη συσκευή.

• Μην χρησιμοποιείτε λειαντικά καθαριστικά που περιέχουν διαλύτες ούτε καυστικά μέσα καθαρισμού. Μπορούν να βλάψουν την επιφάνεια.

• Ποτέ μην καθαρίζετε τη συσκευή με εύφλεκτα ή εκρηκτικά υγρά. Οι ατμοί ενδέχεται να προκαλέσουν πυρκαγιά ή έκρηξη κατά την εκκίνηση της συσκευής.

• Μη χρησιμοποιείτε χαλύβδινο μαλλί, συρματόβουρτσες ή σπάτουλες που μπορεί να αφήνουν σωματίδια σιδήρου. Αυτά τα υλικά μπορούν να οξειδωθούν και να αφήσουν σκουριά στη συσκευή.

7.2 Καθαρισμός

1. Η συσκευή πρέπει να καθαρίζεται τακτικά στο τέλος της εργάσιμης ημέρας, εάν είναι απαραίτητο και εν τω μεταξύ ή όταν η συσκευή δεν χρησιμοποιήθηκε για μεγάλο χρονικό διάστημα.

2. Αφαιρέστε το κάλυμμα του καυστήρα.

3. Το κάλυμμα και το κύπελλο του καυστήρα πρέπει να πλύνονται με ζεστό νερό και ένα ήπιο καθαριστικό.

4. Ελέγξτε τα ανοίγματα του καυστήρα. Εάν είναι φραγμένα, καθαρίστε τα με ένα

χαλύβδινο πανί για να αφαιρέσετε τις εναποθέσεις, αλλά χωρίς να καταστρέψετε τα εξαρτήματα της μονάδας ανάφλεξης.

24 / 26 1051993

Καθαρισµός και συντήρηση

ΠΡΟΣΟΧΗ!

Είναι επιτακτική η τήρηση των διαστημάτων συντήρησης! όλες οι εργασίες συντήρησης και επισκευής πρέπει να εκτελούνται

μόνο από εξουσιοδοτημένο ειδικό αερίου,

5. Το πλαίσιο της συσκευής και η σχάρα από χυτοσίδηρο πρέπει να πλένονται με ζεστό νερό και ήπιο καθαριστικό. Χρησιμοποιήστε μαλακό πανί ή σφουγγάρι.

6. Τραβήξτε έξω τον δίσκο αποστράγγισης και αφαιρέστε τυχόν υπολείμματα φαγητών.

7. Πλύνετε το δίσκο αποστράγγισης με ζεστό νερό χρησιμοποιώντας ένα ήπιο απορρυπαντικό και ένα μαλακό πανί.

8. Σκουπίστε τα καθαρισμένα μέρη και τις επιφάνειες με ένα καθαρό, υγρό πανί.

9. Τέλος στεγνώστε καλά τα καθαρισμένα μέρη και τις επιφάνειες με ένα μαλακό πανί.

7.3 Συντήρηση

Προκειμένου να διατηρηθεί η απόδοση, η συσκευή πρέπει να συντηρείται τουλάχιστον δυο φορές το χρόνο. Η συντήρηση περιλαμβάνει:

– την επιθεώρηση της κατάστασης των εξαρτημάτων που υπόκεινται σε

φθορά – τον καθαρισμό θερμικού ελέγχου φλόγας – τον έλεγχο των ανοιγμάτων του καυστήρα για καθαριότητα – τον έλεγχο λειτουργίας της συσκευής.

Σας συνιστούμε να αντικαταστήσετε τα φθαρμένα εξαρτήματα κατά τη συντήρηση για να αποφύγετε περαιτέρω εργασίες σέρβις και ξαφνικές βλάβες.

Σας προτείνουμε επίσης να υπογράψετε συμβόλαιο συντήρησης με ένα αποδεδειγμένο κέντρο τεχνικής υποστίρηξης.

1051993 25 / 26

Πιθανές δυσλειτουργίες

Πρόβληµα

Πιθανή αιτία:

Λύση

Ο καυστήρας δεν ανάβει

Απώλεια πίεσης στη γραμμή παροχής αερίου

Ελέγξτε την παροχή αερίου, ελέγξτε τις γραμμές παροχής αερίου για διαρροές

Φραγμένο ακροφύσιο

Επικοινωνήστε με το σέρβις.

Ο ρυθμιστής αερίου δεν έχει πατηθεί αρκετά, έτσι το θερμοστοιχείο δεν είχε αρκετό χρόνο να θερμανθεί για να δημιουργήσει την απαραίτητη απόδοση θερμότητας

Επαναλάβετε τη διαδικασία ανάφλεξης

Η εμπρηστική φλόγα δεν διατηρείται

Το θερμοστοιχείο είναι βρώμικο.

Ελέγξτε και καθαρίστε με μια μαλακή συρμάτινη βούρτσα το θερμοστοιχείο.

Ελαττωματικό θερμοστοιχείο

Επικοινωνήστε με το κέντρο τεχνικής υποστήριξης

8 Πιθανές δυσλειτουργίες

Mögliche

Ο παρακάτω πίνακας περιγράφει πιθανές αιτίες και μεθόδους αφαίρεσης σφαλμάτων εργασίας ή σφαλμάτων που εμφανίζονται κατά τη λειτουργία της συσκευής. Εάν τα σφάλματα δεν μπορούν να διορθωθούν, επικοινωνήστε με το κέντρο σέρβις.

9 Ανακύκλωση

Στο τέλος της χρήσης, η χρησιμοποιούμενη συσκευή πρέπει να απορρίπτεται σύμφωνα με τους εγχώριους και τοπικούς κανονισμούς. Συνιστούμε να επικοινωνήσετε για αυτόν τον σκοπό με μια εξειδικευμένη εταιρεία ή να κάνετε επαφή με την υπηρεσία διάθεσης στις δημοτικές αρχές.

Προκειμένου να αποκλείσει οποιαδήποτε κατάχρηση και συναφείς κινδύνοι, είναι απαραίτητο πριν από τη διάθεσηνα εξασφαλίσετε η συσκευή να μην μπορεί να ενεργοποιηθεί και στη συνέχεια να το παραδώσετε στο κατάλληλο τοπικό σημείο παραλαβής.

26 / 26 1051993

Bartscher G-1KB 1K2000 Operating instructions [el]

Specifications and Main Features

Frequently Asked Questions

User Manual

1 Ασφάλεια

1.1 Επεξήγηση των προειδοποιητικών φράσεων

1.2 Οδηγίες ασφάλειας

1.3 Προβλεπόμενη χρήση

1.4 Ακατάλληλη χρήση

2 Γενικές πληροφορίες

2.1 Ευθύνη και εγγύηση

2.2 Προστασία πνευματικών δικαιωμάτων

2.3 Δήλωση συμμόρφωσης

3 Μεταφορά, συσκευασία και αποθήκευση

3.1 Έλεγχος παράδοσης

3.2 Συσκευασία

3.3 Αποθήκευση

4 Τεχνικά χαρακτηριστικά

4.1 Τεχνικά χαρακτηριστικά

4.2 Λειτουργίες συσκευής

4.3 Επισκόπηση τμημάτων της συσκευής

5 Οδηγίες συναρμολόγησης

5.1 Αποσυσκευασία και εγκατάσταση

5.2 Σύνδεση αερίου

6 Οδηγίες χρήσης

7 Καθαρισµός και συντήρηση

7.1 Οδηγίες ασφαλείας κατά τον καθαρισμό

7.2 Καθαρισμός

7.3 Συντήρηση

8 Πιθανές δυσλειτουργίες

9 Ανακύκλωση
