FRANÇAIS
1. SOMMAIRE
1. SOMMAIRE ........................................................................................................................................ 1
2. INDEX ................................................................................................................................................. 2
3. SÉCURITÉ .......................................................................................................................................... 3
4. RÈGLES ET AVERTISSEMENTS GÉNÉRAUX ................................................................................ 4
4.1. Recommandations générales .................................................................................................. 4
4.2. Description de l’appareil ........................................................................................................... 4
4.3. Dispositif de sécurité ................................................................................................................ 5
4.4. Plaque signalétique .................................................................................................................. 5
4.5. Remplacement des composants (technicien de service) ......................................................... 6
5. UTILISATION ET FONCTIONNEMENT ............................................................................................. 6
5.1. Description de la commande. ................................................................................................... 6
5.2. Allumage des brûleurs de la plaque à gaz ............................................................................... 7
5.3. Allumage des brûleurs du four ................................................................................................. 7
5.4. Conseils d’utilisation de l’appareil ............................................................................................ 8
6. NETTOYAGE ET MAINTENANCE .................................................................................................... 8
6.1. Conseils de nettoyage et d’entretien ........................................................................................ 8
6.2. Entretien correct (technicien de service) .................................................................................. 8
6.3. Nettoyage de la plaque cuisson ............................................................................................... 9
6.4. Nettoyage du four ..................................................................................................................... 9
7. DYSFONCTIONNEMENTS .............................................................................................................. 10
8. INSTALLATION ................................................................................................................................ 11
8.1. Emballage et désemballage ................................................................................................... 11
8.2. Installation (technicien de service) ......................................................................................... 11
8.3. Évacuation des produits de combustion ................................................................................ 12
8.4. Montage de l’appareil en série ............................................................................................... 12
8.5. Raccordement du gaz (technicien de service) ....................................................................... 12
8.6. Réarmement pour un autre type de gaz (technicien de service) ........................................... 13
8.7. Contrôle (technicien de service) ............................................................................................. 13
9. RÉGLAGES (technicien de service) ................................................................................................. 13
9.1. Réglage minimal de la vanne du brûleur de la plaque chauffante ......................................... 14
9.2. Réglage minimal de la vanne du brûleur du four ................................................................... 14
9.3. Remplacement de la buse et réglage de l’alimentation en air primaire des brûleurs à gaz .. 15
9.4. Remplacement de la buse de la flamme d’allumage des brûleurs de la plaque à gaz .......... 15
9.5. Remplacement de la buse et réglage de l’arrivée d’air primaire des brûleurs du four .......... 16
9.6. Remplacement de la buse de la flamme d’allumage des brûleurs du four ............................ 16
10. VALORISATION DE L’APPAREIL ................................................................................................... 17
ANNEXES ................................................................................................................................................. I
Bartscher GmbH
Franz-Kleine-Str. 28
D-33154 Salzkotten Tél.: +49 (0) 5258 971-0
Allemagne Fax: +49 (0) 5258 971-120
FR
1
FRANÇAIS
2. INDEX
FR
A
Allumage des brûleurs de la plaque à gaz 7
Allumage des brûleurs du four 7
Arrivée d’air primaire des brûleurs du four 16
C
Conseils d’utilisation de l’appareil 8
Conseils de nettoyage et d’entretien 8
Contrôle 13
D
Description de l’appareil 4
Description de la commande 6
Désemballage 11
Dispositif de sécurité 5
DYSFONCTIONNEMENTS 10
E
Emballage 11
Entretien correct 8
Évacuation des produits de combustion. 12
F
Four - thermostat de sécurité 5
I
Installation 11
M
Montage de l’appareil en série 12
N
Nettoyage de la plaque cuisson 9
Nettoyage du four 9
P
Plaque signalétique 5
R
Raccordement du gaz 12
Réarmement pour un autre type de gaz 13
Recommandations générales 4
Réglage de l’alimentation en air primaire des
brûleurs à gaz 15
Réglage minimal de la vanne du brûleur de la
plaque chauffante. 14
Réglage minimal de la vanne du brûleur du four 14
RÉGLAGES 13
Remplacement de la buse 15
Remplacement de la buse de la flamme d’allumage
des brûleurs de la plaque à gaz 15
Remplacement de la buse de la flamme d’allumage
des brûleurs du four 16
Remplacement de la buse des brûleurs du four 16
Remplacement des composants 6
S
SÉCURITÉ 3
V
VALORISATION DE L’APPAREIL 17
2
3. SÉCURITÉ
Avant l’utilisation de l’appareil, lire
attentivement les recommandations et les
avertissements contenus dans le présent
manuel.
Le manuel comprend les informations essentielles
relatives à la sécurité d’utilisation et d’entretien de
l'appareil. Conserver le manuel pour le consulter
en cas de besoin.
Le fabricant a apporté le plus grand soin à la
conception et à la fabrication du produit, afin
d'éviter tout risque pour la sécurité et la santé des
personnes lors de l’exploitation de l’appareil.
Lire attentivement les recommandations
comprises dans le présent manuel et les
indications placées directement sur l’appareil.
Suivre notamment toutes les consignes de
sécurité.
Ne pas intervenir sur les dispositifs de sécurité
installés ni ne les retirer. Le non-respect de ces
consignes peut entraîner des risques graves pour
la sécurité et la santé.
Il est recommandé de réaliser quelques essais
afin de connaître la disposition et les fonctions
principales des éléments de commande,
notamment ceux qui servent à allumer et éteindre
l’appareil.
L’appareil est conçu pour être utilisé selon sa
destination prévue ; un tout autre usage est
considéré comme une utilisation non conforme.
Le fabricant décline toute responsabilité pour les
dommages matériels ou aux personnes causés
par une utilisation non conforme ou incorrecte de
l’appareil.
Seul un personnel qualifié est autorisé à réaliser
les travaux d’entretien qui nécessitent des
qualifications techniques définies ou des
capacités spécialisées.
FRANÇAIS
Pour garantir l'hygiène et protéger les produits
alimentaires contre la contamination, tous les
éléments en contact direct ou indirect avec les
produits alimentaires et toutes les zones
contiguës doivent être soigneusement nettoyés.
Pour ce faire, utiliser uniquement des produits de
nettoyage destinés au contact avec les produits
alimentaires et éviter l’utilisation de produits
inflammables ou nuisibles à la santé.
Après chaque utilisation,
s’assurer que tous les brûleurs et tous
les éléments de commande sont éteints
et en gaz sont débranchées.
Lors de l’installation, du réglage et du
branchement de l’appareil à l’électricité et au
gaz, prendre les précautions nécessaires
(Chapitre 8 « INSTALLATION »).
En cas d’une non-utilisation prolongée
de l’appareil, débrancher tous les câbles
d’alimentation et nettoyer soigneusement tous
les éléments intérieurs et extérieurs de
l’appareil (Chapitre 6 « NETTOYAGE ET
MAINTENANCE »)
Ne pas nettoyer l’appareil directement
sous un jet d’eau.
FR
3
ID 01
FRANÇAIS
4. RÈGLES ET AVERTISSEMENTS GÉNÉRAUX
4.1. Recommandations générales
Le présent manuel a été rédigé par le fabricant
pour fournir au personnel agréé les informations
nécessaires à l’exploitation de l’appareil.
Il est recommandé de lire attentivement ces
informations et de les suivre.
Prendre connaissance des informations
comprises dans le présent document permet
d'éviter les risques pour la santé et la sécurité des
personnes.
Conserver le présent manuel tout au long de la
période d’utilisation de l’appareil, le garder dans
un endroit facilement accessible permettant de
consulter le manuel rapidement.
Pour souligner les informations importantes ou
attirer l’attention sur les données cruciales, des
symboles spéciaux ont été utilisés. Leur
signification est présentée ci-dessous :
Avertissement
Indique des consignes de
sécurité importantes. Suivre les
procédures correctes afin d'éviter tout
risque pour la santé et la sécurité des
personnes ainsi que les dommages
matériels.
Attention
FR
4.2. Description de l’appareil
LA FOURNEAU À GAZ AVEC FOUR À GAZ,
appelée ci-après appareil, est conçue et fabriquée
pour un usage professionnel dans la gastronomie.
Elle est destinée à la préparation de produits
alimentaires.

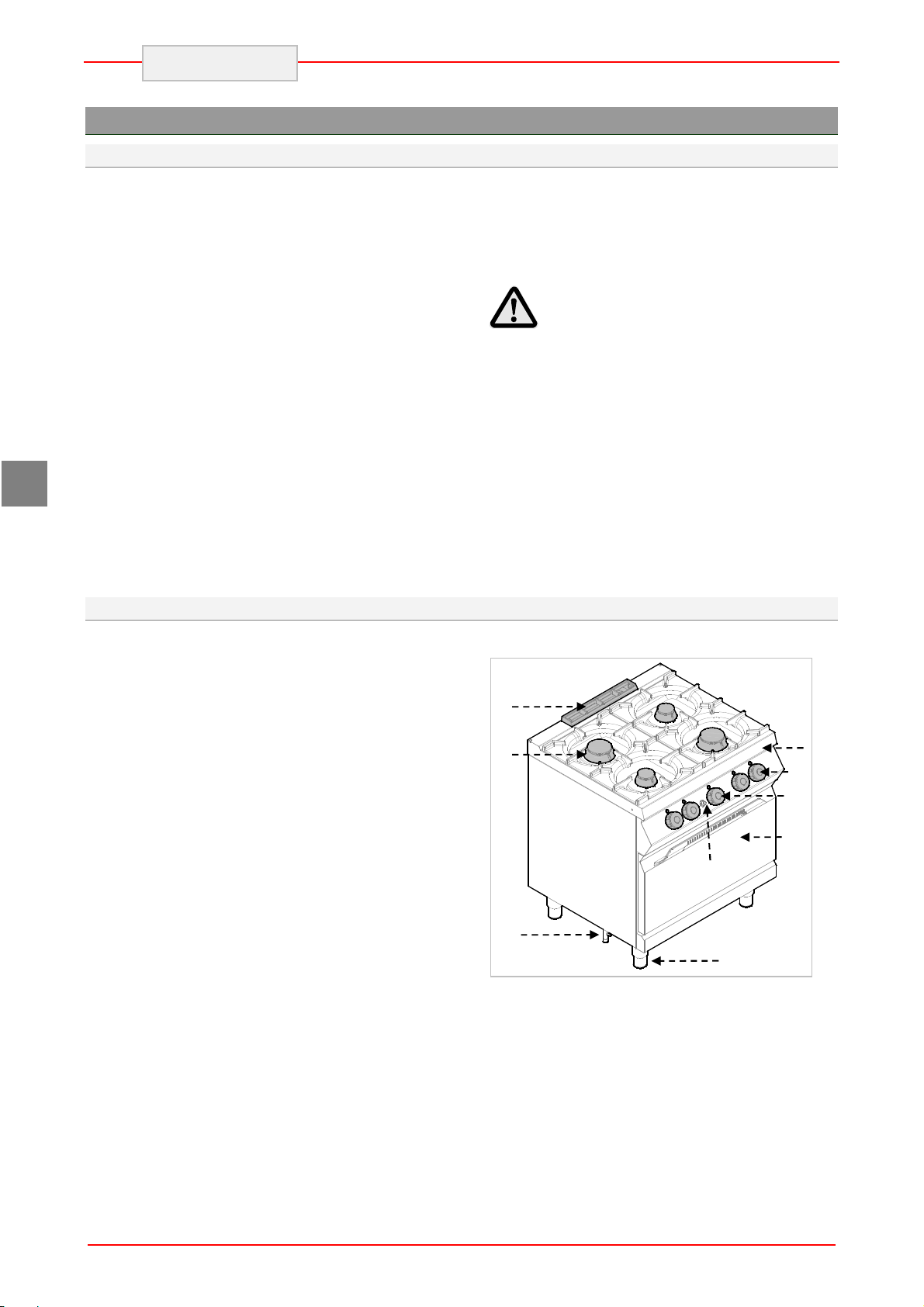

1) Plaque de cuisson
2) Four
3) Pieds réglables
4) Raccordement du gaz
5) Brûleur à gaz : en fonte émaillée,
puissances différentes selon le diamètre.
6) Extracteur des fumées du four
7) Allumage piézoélectrique du brûleur du
four à gaz
8) Régulateurs du brûleur à gaz : ils règlent
l’arrivée du gaz des brûleurs de la plaque
à gaz
9) Régulateur de la température du four : il
règle l’arrivée du gaz du brûleur du four
Indique les informations techniques
importantes qui ne peuvent être négligées.
6
5
7
4
3
1
8
9
2
4
3
ID 03
4.3. Dispositif de sécurité
L’appareil dispose des dispositifs de sécurité.
Le dessin présente la disposition des
dispositifs.
1. Robinet de gaz : ouverture et fermeture de
l’alimentation en gaz.
2. Thermocouple de sécurité : il bloque
l'arrivée du gaz, si la flamme s'éteint.
Sécurité du
brûleur du four
Sécurité du
brûleur de la
plaque à gaz

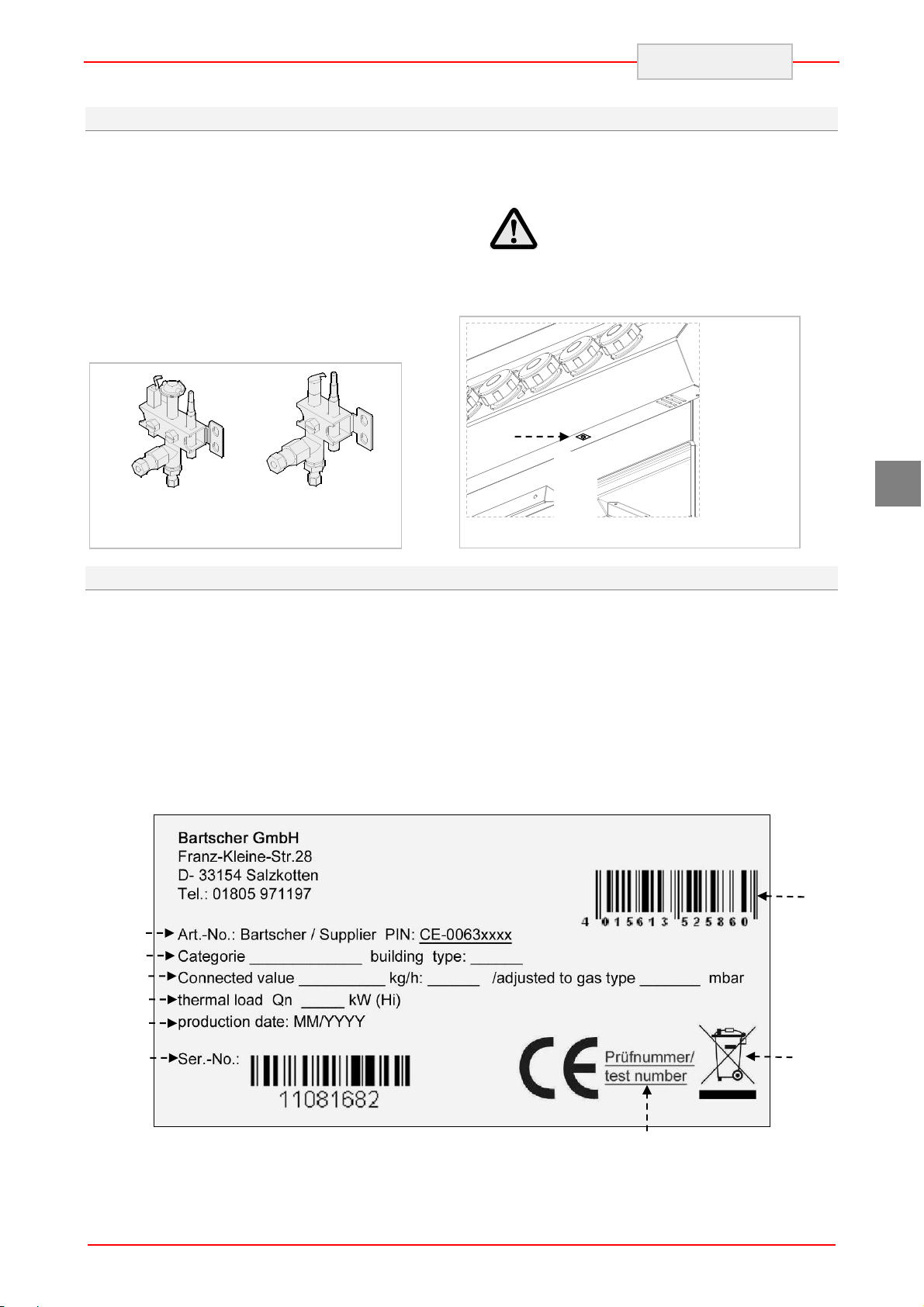

4.4. Plaque signalétique
La plaque signalétique présentée sur le dessin est
fixée directement sur l’appareil. Sur la plaque
signalétique sont indiquées toutes les consignes
et informations nécessaires pour la sécurité
d’exploitation.
1) Code EAN
2) Code-No. / no du modèle/
no du certificat CE
3) Catégorie de l’appareil / type de
construction
FRANÇAIS
3. Four-thermostat de sécurité: en cas de
surchauffe, l’arrivée du gaz du four est
fermée.
Vérifier chaque jour que les
dispositifs de sécurité sont bien
installés et fonctionnent correctement.
Thermostat
de sécurité
du four
FR
4) Puissance de raccordement /
Consommation de gaz / Réglages par
défaut pour le type de gaz donné
5) Charge thermique
6) Date de production
7) No de série
8) Déclaration de conformité CE
9) Symbole DEEE
2
3
4
5
6
7
5
1
9
8
FR
d’allumage
avant
Symbole de la
du
arrière
du four
A B
FRANÇAIS
4.5. Remplacement des composants (technicien de service)
Remplacer les composants usés par des pièces
de rechange originales, le cas échéant.
Avant de remplacer un
Nous déclinons toute responsabilité
composant, enclencher tous les
dispositifs de sécurité.
Avant tout, fermer le robinet de gaz et
empêcher l'accès à l’appareil qui, en
cas de mise en marche, peut provoquer
des situations imprévues dangereuses
pour la sécurité et la santé des
pour les dommages causés aux personnes
ou aux composants, dus à l’utilisation de
pièces de rechange non originales et à
l’intervention sur l’appareil sans l’autorisation
du fabricant, qui ont pu modifier les
exigences de sécurité.
personnes.
5. UTILISATION ET FONCTIONNEMENT
5.1. Description de la commande.
Les éléments de commande pour les fonctions les
plus importantes se trouvent sur le panneau de
commande de l’appareil.
A) Régulateur du brûleur de la plaque à
gaz : pour allumer, éteindre et régler le
brûleur correspondant de la plaque à gaz.
Témoin des
brûleurs
Témoin des
brûleurs
B) Régulateur du brûleur du four : pour
allumer, éteindre et régler le brûleur du four.
C) Allumage piézoélectrique : il sert à
allumer la flamme d’allumage du brûleur
du four.
Symbole de
la flamme
Allumage
C
piézoélectrique
A
Symbole de la
puissance min.
puissance max.
Température
four
Régulateur de
la température
6
ID 05
ID 04
5.2. Allumage des brûleurs de la plaque à gaz
ALLUMAGE
A) Appuyer sur le régulateur du brûleur choisi de
la plaque à gaz et le tourner à gauche, pour
allumer la flamme d’allumage (position 1).
Utiliser une allumette pour allumer la flamme.
B) Maintenir le régulateur pressé pendant environ
10 secondes pour chauffer l'élément
thermique ; relâcher ensuite le régulateur.
ARRÊT
A) Pour éteindre le brûleur de la plaque à gaz,
tourner le régulateur à droite (position 1).
C) Pour allumer le brûleur de la plaque à gaz,
D) Régler la puissance du brûleur de la plaque
B) Pour éteindre la flamme d’allumage, tourner le
FRANÇAIS
tourner le régulateur à gauche (position 2).
à gaz (position 3).
régulateur du brûleur à droite (position 0).
FR
Pos. 0
Pos. 1
Pos. 2
Pos. 3
5.3. Allumage des brûleurs du four
A) Appuyer sur le régulateur et le tourner à
gauche, en même temps, presser plusieurs
fois l’allumage piézoélectrique (C) pour allumer
la flamme d’allumage (position 1). Maintenir le
régulateur pressé pendant environ 10
secondes pour chauffer l'élément thermique.
Indication : La flamme d’allumage peut être
également allumée manuellement à l’aide
d’une allumette à travers le couvercle dans
le fond du four.
Température °C 60 90 120 160 200 240 280 300
Durée en minutes 3 6 9 12 15 18 22 26
B) Tourner le régulateur à gauche, le régler
entre 60 °C et 280 °C et attendre que le
four se réchauffe (position 2).
Pos 0
Pos 1
Pos 2
7
FR
FRANÇAIS
5.4. Conseils d’utilisation de l’appareil
Si l’appareil n’est pas utilisé pendant une longue
période de temps, suivre les consignes
suivantes :
1. Fermer la vanne d'arrêt du gaz :
2. Nettoyer soigneusement l’appareil et les
surfaces voisines ;
3. Appliquer de la vaseline alimentaire sur les
surfaces en acier inoxydable.
4. Réaliser tous les travaux d’entretien;
5. Ne pas couvrir l’appareil, laisser les chambres
de cuisson ouvertes.
Pour garantir une utilisation correcte de l’appareil,
suivre les conseils suivants:
Utiliser uniquement les accessoires indiqués
par le fabricant;
6. NETTOYAGE ET MAINTENANCE
S’assurer que le fond du four est
correctement placé.
Avant l’utilisation, chauffer le four ;
Ne pas utiliser le four avec la porte
partiellement ouverte.
Pour cuire des aliments dans le four,
utiliser les glissières supérieures.
Toujours maintenir la propreté de l’appareil et
des surfaces voisines.
Utiliser uniquement des produits de nettoyage
destinés à l’utilisation dans le secteur
alimentaire.
6.1. Conseils de nettoyage et d’entretien
Avant tout, fermer le robinet de gaz et
Avant de commencer les travaux
de maintenance, allumer tous les
dispositifs de sécurité installés.
empêcher l'accès aux appareils qui, en
cas de mise en marche, peuvent
provoquer des situations imprévues
dangereuses pour la santé des
personnes.
6.2. Entretien correct (technicien de service)
L’entretien correct inclut le nettoyage quotidien de
toutes les pièces de l’appareil qui entrent en
contact avec les produits alimentaires et
l’entretien régulier du brûleur et des buses.
Un entretien soigneux assure la meilleure
performance, une durée de vie plus longue et un
fonctionnement correct des dispositifs de sécurité.
Ne jamais laver l’appareil au jet d’eau ou au jet
d’eau sous pression.
Pour le nettoyage de l’acier inoxydable, ne pas
utiliser de la paille de fer ni de brosse en fer ou
racloir en fer, car ils peuvent laisser sur la surface
de l’appareil des particules de fer qui, suite à
l’oxydation, entraînent la formation de rouille.
Pour retirer les résidus séchés, utiliser un racloir
en bois ou en plastique ou bien une éponge de
nettoyage souple.
En cas d’une non-utilisation prolongée de
l’appareil, appliquer sur toutes les surfaces en
acier inoxydable de l’huile de vaseline.
nettoyage qui pourraient contenir des
substances dangereuses ou nuisibles
à la santé (solvants, essence, etc.).
Faire effectuer régulièrement par un personnel
spécialisé les travaux de maintenance suivants:
Contrôle de la pression et de l'étanchéité de
Contrôle de la fonctionnalité des éléments
Contrôle du fonctionnement correct du conduit
Contrôle et graissage év. des robinets de gaz.
Ne pas utiliser des produits de
l’installation de gaz ;
thermiques ;
d'échappement et nettoyage éventuel ;
8
B
A
ID 07
A
B
C
D
ID 06
6.3. Nettoyage de la plaque cuisson
Suivre la procédure décrite ci-dessous:
Retirer les grilles supports des
brûleurs de la plaque à gaz (A).
Retirer le distributeur de flammes (B).
Nettoyer soigneusement le corps du brûleur
(C) et le distributeur de flammes (B).
Nettoyer soigneusement la cuve (D),
en utilisant un chiffon doux et produit
nettoyant neutre.
Sécher soigneusement les surfaces
nettoyées et placer de nouveau les éléments.
Protéger l’intérieur du brûleur à
gaz contre la pénétration de l’eau et
de la saleté, pour éviter un
fonctionnement incorrect du brûleur
et l’obstruction des buses.
6.4. Nettoyage du four
Lorsque le four est froid, retirer le fond et
les grilles.
Après le nettoyage, allumer le four lorsqu’il
est encore vide pour éviter la corrosion.
Suivre la procédure décrite ci-dessous:
FRANÇAIS
FR
Retirer du four le fond (A) et la grille (B) et les
nettoyer soigneusement.
Éliminer les brûlures éventuelles qui peuvent
perturber le fonctionnement correct du four.
Sécher soigneusement les surfaces nettoyées
et placer de nouveau les éléments.
9
FRANÇAIS
7. DYSFONCTIONNEMENTS
Les informations ci-dessous permettent de
reconnaître et d'éliminer les défauts de
fonctionnement éventuels qui peuvent apparaître
lors de l’utilisation de l’appareil.
Problème Cause Solution
Certaines de ces défaillances peuvent être
éliminées par l’utilisateur lui-même, les autres
exigent un savoir spécialisé. Seul un personnel
qualifié peut éliminer ce type de défauts.
FR
Il s'échappe parfois au
Odeur de gaz.
La flamme d’allumage ne
s’allume pas.
La flamme d’allumage s'éteint
constamment.
La flamme d’allumage brûle mais
le brûleur ne s’allume pas.
La flamme est jaune. Le brûleur est sale ou humide.
Rotation difficile du régulateur du
brûleur.
moment de l’extinction de la
flamme.
L’allumage à étincelle ne
fonctionne pas.
De l’air dans les conduits suite
à un arrêt prolongé.
L’élément thermique n’est pas
assez chaud.
Défaillance du robinet de gaz
Fermer le robinet de gaz et aérer la
pièce.
Vérifier le fonctionnement des
dispositifs d’allumage. Allumer la
flamme manuellement.
Prolonger le temps d’allumage.
Vérifier le fonctionnement correct du
thermostat. Contrôler la sécurité
correspondante.
Si le problème persiste,
contacter le service après-vente.
Nettoyer le brûleur et le laisser
sécher.
persiste, contacter le service
après-vente.
Contacter le service après-
vente.
Si le problème
Le four n’atteint pas la
température réglée.
Thermostat de fonctionnement
endommagé.
Enclenchement du thermostat
de sécurité.
Remplacer la pièce.
le service après-vente.
Attendre que le four refroidisse.
Remettre à zéro le thermostat de
sécurité.
Contacter
10
ID 08
EN
AVERTISSEMENT
PROTÉGER
8. INSTALLATION
8.1. Emballage et désemballage
Lors du déchargement et de l’installation de
l’appareil suivre les informations fournies par le
fabricant et celles qui se trouvent directement sur
l’emballage et dans le présent manuel.
Pour soulever et transporter l’appareil, utiliser un
chariot de manutention ou élévateur ; veiller à
disposer les charge d’une manière uniforme pour
éviter le risque de basculement des emballages
(éviter des basculements excessifs !).
En utilisant un élévateur, faire
attention aux d’alimentation en gaz et
à la position des pieds.
L’emballage est constitué d’un carton et d’une
palette en bois. Sur l’emballage en carton, une
série de symboles est imprimée qui,
conformément aux lois internationales, indiquent
les normes qui doivent être respectées lors du
chargement et du déchargement ainsi que lors du
transport et du stockage de l’appareil.
FRANÇAIS
Lors de la réception de la marchandise, vérifier si
l’emballage est complet et s’il n’a pas subi de
dommages lors du transport.
Les dommages éventuels doivent être
immédiatement signalés à la société de transport.
Désemballer l’appareil le plus vite possible pour
vérifier s’il n’est pas endommagé.
Ne pas découper l’emballage en carton à l’aide
d’un outil tranchant. Cela peut endommager la
tôle inox se trouvant à l'intérieur.
Retirer l’emballage en carton en le tirant
vers le haut.
Une fois l’appareil désemballé, vérifier si le
contenu est conforme à la commande.
En cas de non-conformité, contacter
immédiatement le distributeur.
Ne pas conserver les emballages
(sachets nylon, polystyrène, attaches ...)
à la portée des enfants.
FR
HAUT
VERRE
CONTRE
L’HUMIDITÉ
8.2. Installation (technicien de service)
Toutes les étapes de l’installation doivent être
bien analysées.
L’emplacement de l’appareil doit disposer de tous
les raccordements d’alimentation et d’une
évacuation pour les résidus de production.
L’emplacement de l’appareil doit être également
bien éclairé et respecter toutes les exigences
d'hygiène et sanitaires conformément aux normes
en vigueur.
Installer l’appareil à une distance minimale de 5 cm
de la paroi, si la paroi n’est pas résistante à une
température minimale de 150 °C.
Les appareils équipés d’un four
doivent être installés à une distance
minimale de 50 cm des parois.
Placer l’appareil en position horizontale en réglant
la hauteur des pieds.
Retirer la couche de protection en PVC des
surfaces intérieures et extérieures. Si cela est
possible, n’utiliser aucun outil en métal pour le
faire.
Pour garantir un fonctionnement
correct d l’appareil, il peut être installé
et utilisé uniquement dans une pièce
bien aérée.
50
5 cm
11
FR
A
A
B
C
C
de cuisine, tous les éléments à
proximité desquels l’appareil est
installé doivent être fabriqués en
matériaux ininflammables ou couverts
d’un matériau ininflammable.
FRANÇAIS
Les murs, les parois, les placards
L’installation d’alimentation en gaz et celle de la
pièce où l’appareil se trouve doivent être conformes
aux dispositions en vigueur dans le pays d’utilisation
de l’appareil (règlement du 12 juillet 96 et UNI-CIG
87/23).
Pour assurer une combustion correcte du gaz
dans les brûleurs, une quantité d’air suffisante doit
être acheminée c.-à-d. environ 2 mètres cube par
heure pour chaque kW de puissance installée.
8.3. Évacuation des produits de combustion
Les produits de combustion de la cuisinière
doivent être constamment évacués à l’aide
d’extracteurs raccordés aux conduites
d’évacuation ou aux cheminées ou bien évacuant
les produits de combustion directement à
l’extérieur. Si aucun extracteur ne peut être
installé, un ventilateur peut être utilisé pour
évacuer l’air directement à l’extérieur.
Le ventilateur doit être raccordé de façon à ce que
le verrouillage du ventilateur aspirant entraîne en
même temps la coupure d’arrivée de gaz.
Les cuisinières de type « A » ne nécessitent pas
de raccordement à l’installation d'évacuation, elles
prévoient l’utilisation d’un extracteur évacuant les
produits de combustion à l'extérieur.
8.4. Montage de l’appareil en série
Pour monter l’appareil en série (juxtaposition)
suivre la procédure suivante :
1. Démonter le panneau de commande et retirer,
si cela est nécessaire, le cadre en fonte de la
conduite.

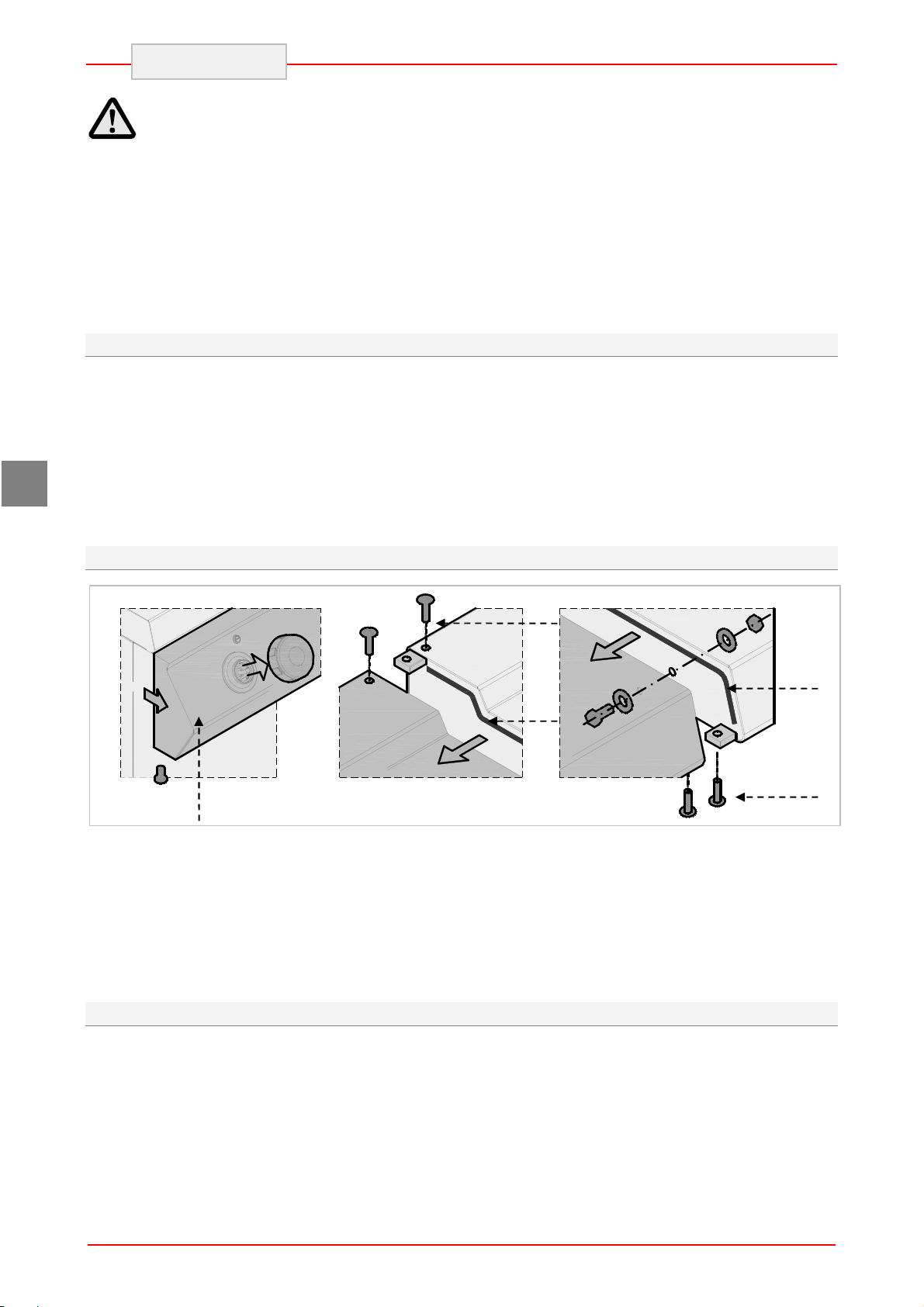

2. Utiliser une bande étanche (A) sur les côtés
adjacents.
3. Tirer l’appareil vers soi et le positionner en
position horizontale (en réglant les pieds).
4. Assembler les appareils à l’aide d’attaches.
8.5. Raccordement du gaz (technicien de service)
Le raccordement du gaz doit être effectué
conformément aux lois en vigueur.
Avant de raccorder l’appareil, vérifier les données
techniques, le type de gaz, la pression de travail
et le flux indiqués sur la plaque signalétique.
Le raccordement se fait par la connexion du tuyau
de raccordement de l’appareil avec le tuyau de
l’installation de gaz. Monter un robinet d'arrêt sur
le raccord permettant de couper l'arrivée du gaz
en cas de besoin.
12
ID 12
ID 12
Si l’installation de gaz présente des variations
considérables de la pression, il est conseillé
d’utiliser un régulateur de pression.
Vérifier si le raccordement ne présente pas de
fuites.
En recherchant les fuites de gaz,
FRANÇAIS
n’utiliser jamais de flammes nues !
8.6. Réarmement pour un autre type de gaz (technicien de service)
L’appareil a été contrôlé par le fabricant pour le
type de gaz indiqué sur la plaque signalétique. Si
un autre type de gaz est utilisé, suivre les
consignes ci-dessous.
1. Fermer le robinet de gaz (A).
2. Remplacer les buses des brûleurs à gaz (voir
le chapitre 9.3).
3. Remplacer les buses des flammes d’allumage
de la cuisinière (voir le chapitre 9.4).
4. Régler la valeur minimale sur les robinets de
gaz des brûleurs (voir le chapitre 9.1).
5. Retirer l'étiquette se trouvant sur la plaque
signalétique et placer une nouvelle qui indique
le gaz utilisé (position 4 de la plaque
signalétique).
FR
8.7. Contrôle (technicien de service)
Avant de mettre en marche l’appareil, contrôler
l’installation pour évaluer les conditions
d’exploitation de chaque sous-ensemble et relever
les défauts éventuels.
Pour vérifier la plaque de cuisson, il est conseillé
de réaliser les contrôles suivants :
1. Ouvrir le robinet de gaz et vérifier l'étanchéité
des raccords ;
2. Vérifier l’allumage et le brûlage corrects des
3. Vérifier et régler, si cela est nécessaire, la
4. Vérifier si le thermostat de sécurité fonctionne
5. Vérifier si les raccordements de gaz ne
9. RÉGLAGES (technicien de service)
Avant tout, fermer le robinet de gaz et
Avant le réglage, enclencher
tous les dispositifs de sécurité
présents dans l’appareil.
empêcher l'accès aux appareils qui, en
cas de mise en marche, peuvent
provoquer des situations imprévues
dangereuses pour la santé des
personnes.
brûleurs à gaz ;
pression du gaz et le flux du gaz en positions
Max. et Min. (voir le chapitre 9.1)
correctement.
fuient pas.
13
FR
C
A
B
D
D
C
A
B
ID 09
ID 13
FRANÇAIS
9.1. Réglage minimal de la vanne du brûleur de la plaque chauffante
Ces réglages sont nécessaires seulement si le
type de gaz raccordé est différent du gaz utilisé et
contrôlé en usine, après le raccordement du gaz.
Avant le réglage, vérifier si la pression du gaz
correspond aux valeurs de la pression nominales
(voir le tableau dans les annexes).
Suivre la procédure décrite ci-dessous:
1. Fermer la vanne d'arrêt du gaz.
2. Tirer le bouton du régulateur (A).
3. Dévisser les vis B et retirer le panneau de
commande (C).
4. Déplacer doucement le bouton de la
position (7), dans le sens des aiguilles
d’une montre, vers la position de débit
minimal (D) (juste devant le blocage).
Tourner la vis (D) dans le sens contraire
des aiguilles d’une montre, pour augmenter
le débit. Après le réglage, sécuriser la vis.
5. Enfin, remonter le panneau de commande
(C) et le bouton du régulateur (A).
9.2. Réglage minimal de la vanne du brûleur du four
Ces réglages sont nécessaires seulement si le
type de gaz raccordé est différent du gaz utilisé et
contrôlé en usine, après le raccordement du gaz.
Avant le réglage, vérifier si la pression du gaz
correspond aux valeurs de la pression nominales
(voir le tableau dans les annexes).
Suivre la procédure décrite ci-dessous:
1. Fermer la vanne d'arrêt du gaz.
2. Tirer le bouton du régulateur (A).
3. Dévisser les vis B et retirer le panneau de
commande (C).
4. Retirer la buse D et la remplacer par une
buse utilisée pour le type de gaz donné
(voir les annexes). Après le réglage,
sécuriser la vis.
5. Enfin, remonter le panneau de commande
(C) et le bouton du régulateur (A).
Après toutes les opérations de
calibrage et de réglage, vérifier l’étanchéité
placer l’étiquette de scellement et/ou sceller
les vis de réglage.
au gaz et le fonctionnement correct de
l’appareil.
S’assurer que la flamme est stable avec la
pression de sortie minimale et maximale.
14
Une fois les opérations de réglage terminées,
E
B
C
A
D
E
F
B
C
A
D
G
ID 06 ID 15
FRANÇAIS

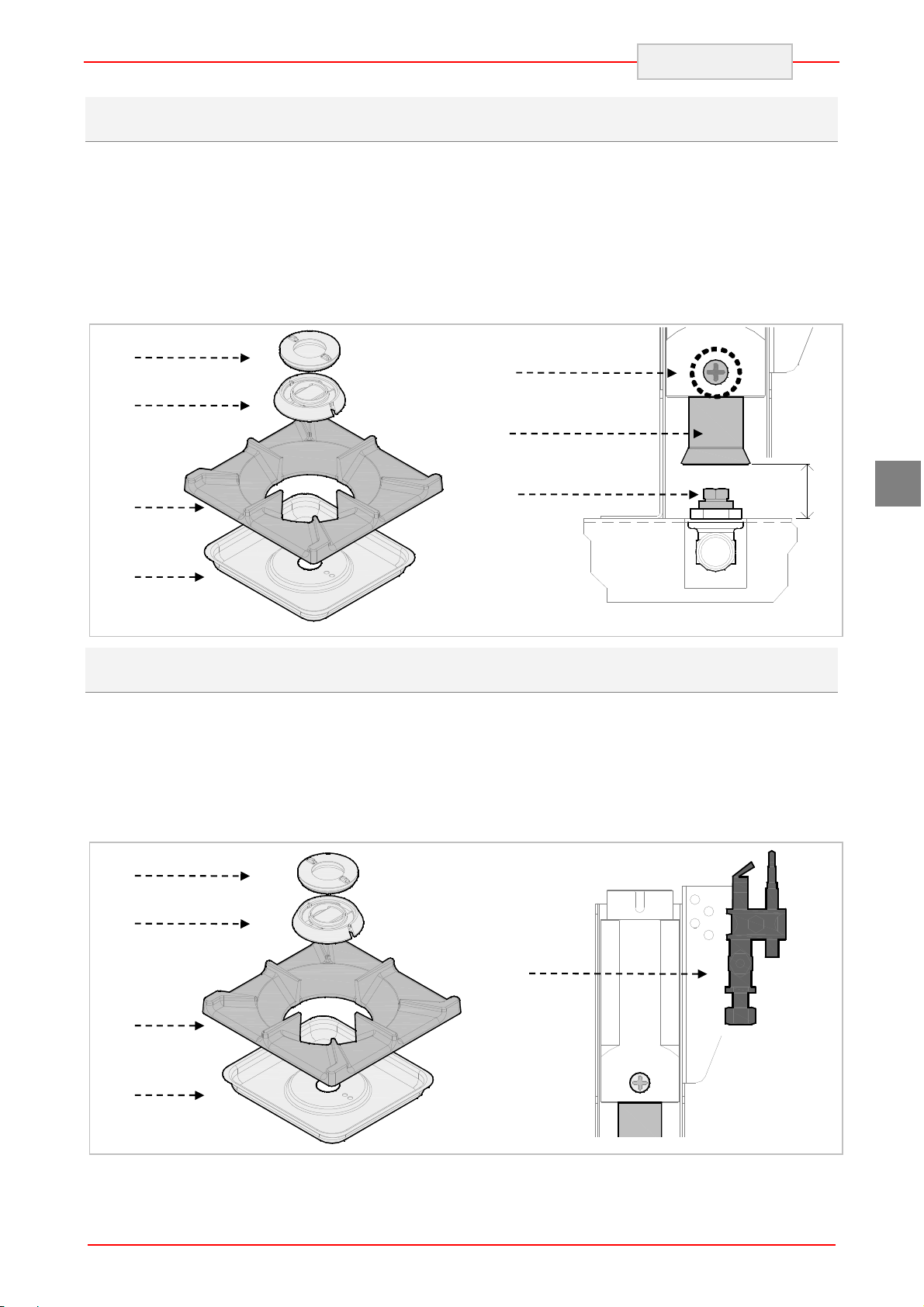

9.3. Remplacement de la buse et réglage de l’alimentation en air primaire des
brûleurs à gaz
Suivre la procédure décrite ci-dessous:
Fermer la vanne d'arrêt du gaz.
Retirer les grilles supports des
brûleurs à gaz (A).
Retirer le distributeur de flammes (B)
et le corps du brûleur (C).
Retirer les cuves (D).
Dévisser légèrement la vis (E) et placer le
tube de Venturi (F).
En cas de besoin, remplacer la buse (G) par
une buse utilisée pour le type de gaz donné
(voir les annexes).
Visser la vis (E) et retourner enfin aux
réglages initiaux.
H
9.4. Remplacement de la buse de la flamme d’allumage des brûleurs de la plaque
à gaz
Suivre la procédure décrite ci-dessous:
Fermer la vanne d'arrêt du gaz.
Retirer les grilles supports des brûleurs de
la plaque à gaz (A).
Retirer le distributeur de flammes (B) et
le corps du brûleur (C).
Retirer les cuves (D).
Remplacer de la buse de la flamme
d’allumage des brûleurs de la plaque à
gaz (E).
Retourner aux réglages initiaux.
FR
15
A
B
ID 07
D
E
A
B C D
GN
2/1
FRANÇAIS
9.5. Remplacement de la buse et réglage de l’arrivée d’air primaire des brûleurs
du four
Suivre la procédure décrite ci-dessous:
Fermer la vanne d'arrêt du gaz.
Retirer le panneau inférieur du four (A).
Si cela est nécessaire, remplacer la buse (B)
par une buse utilisée pour le type de gaz
donné (voir les annexes).
Dévisser légèrement la vis (C) et placer le
tube de Venturi (D).
Visser la vis (C) et enfin ,retourner aux
réglages initiaux.
H
FR
9.6. Remplacement de la buse de la flamme d’allumage des brûleurs du four
Suivre la procédure décrite ci-dessous:
Fermer la vanne d'arrêt du gaz.
Retirer du four le fond (A) et la grille (B).
La flamme d’allumage est associée à un
brûleur.
Dévisser l'écrou (D).
Retirer la buse (E) et la remplacer par une
buse utilisée pour le type de gaz donné (voir
les tableaux joints).
Visser de nouveau l'écrou et retourner aux
réglages initiaux.
16
10. VALORISATION DE L’APPAREIL
L’appareil est marqué conformément
à la directive européenne 2002/96/CE,
DÉCHETS D’ÉQUIPEMENTS ÉLECTRIQUES ET ÉLECTRONIQUES (DEEE).
En recyclant ce produit
conformément aux lois, vous
contribuez à préserver
l’environnement et la santé humaine.
Le symbole sur le produit ou dans la
documentation jointe indique que ce produit ne
peut pas être considéré comme un déchet
ménager, mais doit être transmis à un point de
collecte d’appareils électriques et électroniques
pour qu'il soit recyclé.
Bartscher GmbH
Franz-Kleine-Str. 28
33154 Salzkotten Tél.: +49 (0) 5258 971-0
Allemagne Fax: +49 (0) 5258 971-120
Respecter les lois locales en matière de
valorisation des déchets.
Les informations plus détaillées concernant le
traitement, l’utilisation et le recyclage du produit
sont disponibles auprès des autorités locales
compétentes, du service chargé des questions de
recyclage ou chez le distributeur du produit.
FRANÇAIS
FR
17
ANLAGEN
ATTACHMENTS
ANNEXES
ALLEGATI
ANEXOS
ANEXOS
BIJLAGEN
ZAŁĄCZNIKI
I
II III
Modelle
Brenner
Backofen
ΣQn
Gasverbrauch
Model
Burner
Oven
Gas consumption
Modèlle
Brûleur
Four
Consommation de gaz
Modello
Bruciatore
Forno
Consumo gas
Modelo
Quemador
Horno
Consumo de gas
Modelo
Queimador
Forno
Consumo de gás
Model
Brander
Oven
Gasverbruik
Model
Palnik
Piekarnik
Zużycie gazu
Ø 75
Ø 105
Ø 130
G20
G25
G30
G31
3,5 kW
5 kW
8 kW
8 KW
kW
m³/h
m³/h
kg/h
kg/h
FA092M00
1 1 2 24,5
2,59
3,02
1,93
1,90
FA093M00
1 2 3 37,5
3,97
4,62
2,96
2,91
FAG92M00
1 1 2 1 32,5
3,44
4,00
2,56
2,52
FAG93M00
1 2 3 1 45,5
4,81
5,60
3,59
3,53
FA092M00
900
19
7979
1
2
"
85715
650
150
290
370
245
950
ø105 5kW
ø130 8kW
ø75 3.5kW
Gasanschluss
R 1/2"
UNI
ISO 7/1
24,5 kW
Gas Input
Raccordement du gaz
Allacciamento gas
Conexiòn Gas
Ligação de gás
Gasaansluiting
Przyłącze gazu
ANSCHLUSSSCHEMA - CONNECTION CARD - FICHE DES RACCORDEMENTS SCHEDA ALLACCIAMENTI - FICHA DE ENLACES - ESQUEMA DAS CONEXÕES PLAN AANSLUITINGEN - SCHEMAT PODŁĄCZENIA
IV
900
19
7979
1
2
"
85715
650
150
290
370
245
950
ø105 5kW
ø130 8kW
ø75 3.5kW
Gasanschluss
R 1/2"
UNI
ISO 7/1
37,5 kW
Gas Input
Raccordement du gaz
Allacciamento gas
Conexiòn Gas
Ligação de gás
Gasaansluiting
Przyłącze gazu
ANSCHLUSSSCHEMA - CONNECTION CARD - FICHE DES RACCORDEMENTS SCHEDA ALLACCIAMENTI - FICHA DE ENLACES - ESQUEMA DAS CONEXÕES PLAN AANSLUITINGEN - SCHEMAT PODŁĄCZENIA
FA093M00
V
FAG92M00
900
19
7979
1
2
"
85715
650
150
290
370
245
950
ø105 5kW
ø130 8kW
ø75 3.5kW
Gasanschluss
R 1/2"
UNI
ISO 7/1
32,5 kW
Gas Input
Raccordement du gaz
Allacciamento gas
Conexiòn Gas
Ligação de gás
Gasaansluiting
Przyłącze gazu
ANSCHLUSSSCHEMA - CONNECTION CARD - FICHE DES RACCORDEMENTS SCHEDA ALLACCIAMENTI - FICHA DE ENLACES - ESQUEMA DAS CONEXÕES PLAN AANSLUITINGEN - SCHEMAT PODŁĄCZENIA
VI
FAG93M00
79
900
19
79
1
2
"
85715
650
150
290
370
245
950
ø105 5kW
ø130 8kW
ø75 3.5kW
ø105 5kW
ø130 8kW
ø75 3.5kW
ANSCHLUSSSCHEMA - CONNECTION CARD - FICHE DES RACCORDEMENTS SCHEDA ALLACCIAMENTI - FICHA DE ENLACES - ESQUEMA DAS CONEXÕES PLAN AANSLUITINGEN - SCHEMAT PODŁĄCZENIA
Gasanschluss
R 1/2"
UNI
ISO 7/1
45,5 kW
Gas Input
Raccordement du gaz
Allacciamento gas
Conexiòn Gas
Ligação de gás
Gasaansluiting
Przyłącze gazu
VII
Tabelle: Düsen für Gasherdbrenner - Table: nozzles gas stove burner - Tableau : buses du brûleurs à gaz Tabella: ugelli dei bruciatori ai fornelli - Tabla: Toberas del quemador de gas – Tabela: Bicos para queimador
de gás - Tabel: sproeiers van de gasbranders - Tabela: Dysze palników gazowych
3,5 kW
Gas
Pen
mbar
Qn max
kW
Qn min
kW
I B P H mm
AT
II2H3B/P
G30/G31
50
3,5
1
80
40
21
8
G20
20
3,5
1
140
Reg
Reg
8
BE
II2E+3+
G30/G31
28/37
3,5
1
90
40
21
Aperto/Open
G20
20
3,5
1
140
Reg
Reg 8 G25
25
3,5
1
150
Reg
Reg
8
BG
II2H3B/P
G30/G31
30
3,5
1
90
40
21
Aperto/Open
G20
20
3,5
1
140
Reg
Reg
8
CH
II2H3+
G30/G31
28/37
3,5
1
90
40
21
Aperto/Open
G20
20
3,5
1
140
Reg
Reg
8
II2H3B/P
G30/G31
50
3,5
1
80
40
21 8 G20
20
3,5
1
140
Reg
Reg
8
CY
II2H3+
G30/G31
28/37
3,5
1
90
40
21
Aperto/Open
G20
20
3,5
1
140
Reg
Reg
8
II2H3B/P
G30/G31
30
3,5
1
90
40
21
Aperto/Open
G20
20
3,5
1
140
Reg
Reg
8
CZ
II2H3+
G30/G31
28/37
3,5
1
90
40
21
Aperto/Open
G20
20
3,5
1
140
Reg
Reg
8
DE
II2ELL3B/P
G30/G31
50
3,5
1
80
40
21 8 G20
20
3,5
1
140
Reg
Reg 8 G25
20
3,5
1
160
Reg
Reg
8
DK
II2H3B/P
G30/G31
30
3,5
1
90
40
21
Aperto/Open
G20
20
3,5
1
140
Reg
Reg
8
EE
II2H3B/P
G30/G31
30
3,5
1
90
40
21
Aperto/Open
G20
20
3,5
1
140
Reg
Reg
8
ES
II2H3+
G30/G31
28/37
3,5
1
90
40
21
Aperto/Open
G20
20
3,5
1
140
Reg
Reg
8
FI
II2H3B/P
G30/G31
30
3,5
1
90
40
21
Aperto/Open
G20
20
3,5
1
140
Reg
Reg
8
FR
II2E+3+
G30/G31
28/37
3,5
1
90
40
21
Aperto/Open
G20
20
3,5
1
140
Reg
Reg 8 G25
25
3,5
1
150
Reg
Reg
8
GB
II2H3+
G30/G31
28/37
3,5
1
90
40
21
Aperto/Open
G20
20
3,5
1
140
Reg
Reg
8
GR
II2H3+
G30/G31
28/37
3,5
1
90
40
21
Aperto/Open
G20
20
3,5
1
140
Reg
Reg
8
II2H3B/P
G30/G31
30
3,5
1
90
40
21
Aperto/Open
G20
20
3,5
1
140
Reg
Reg
8
HR
II2H3B/P
G30/G31
30
3,5
1
90
40
21
Aperto/Open
G20
20
3,5
1
140
Reg
Reg
8
IE
II2H3+
G30/G31
28/37
3,5
1
90
40
21
Aperto/Open
G20
20
3,5
1
140
Reg
Reg
8
VIII
Tabelle: Düsen für Gasherdbrenner - Table: nozzles gas stove burner - Tableau : buses du brûleurs à gaz Tabella: ugelli dei bruciatori ai fornelli - Tabla: Toberas del quemador de gas – Tabela: Bicos para queimador
de gás - Tabel: sproeiers van de gasbranders - Tabela: Dysze palników gazowych
3,5 kW
Gas
Pen
mbar
Qn max
kW
Qn min
kW
I B P H mm
IS
I3B/P
G30/G31
30
3,5
1
90
40
21
Aperto/Open
IT
II2H3+
G30/G31
28/37
3,5
1
90
40
21
Aperto/Open
G20
20
3,5
1
140
Reg
Reg
8
LT
II2H3B/P
G30/G31
30
3,5
1
90
40
21
Aperto/Open
G20
20
3,5
1
140
Reg
Reg
8
LU
I2E
G20
20
3,5
1
140
Reg
Reg
8
LV
II2H3B/P
G30/G31
30
3,5
1
90
40
21
Aperto/Open
G20
20
3,5
1
140
Reg
Reg
8
MT
I3B/P
G30/G31
30
3,5
1
90
40
21
Aperto/Open
NL
II2L3B/P
G30/G31
30
3,5
1
90
40
21
Aperto/Open
G25
25
3,5
1
150
Reg
Reg
8
NO
II2H3B/P
G30/G31
30
3,5
1
90
40
21
Aperto/Open
G20
20
3,5
1
140
Reg
Reg
8
PT
II2H3+
G30/G31
28/37
3,5
1
90
40
21
Aperto/Open
G20
20
3,5
1
140
Reg
Reg
8
RO
II2H3B/P
G30/G31
30
3,5
1
90
40
21
Aperto/Open
G20
20
3,5
1
140
Reg
Reg
8
II2E3B/P
G30/G31
30
3,5
1
90
40
21
Aperto/Open
G20
20
3,5
1
140
Reg
Reg
8
II2L3B/P
G30/31
30
3,5
1
90
40
21
Aperto/Open
G25
20
3,5
1
160
Reg
Reg
8
SE
II2H3B/P
G30/G31
30
3,5
1
90
40
21
Aperto/Open
G20
20
3,5
1
140
Reg
Reg
8
SI
II2H3+
G30/G31
28/37
3,5
1
90
40
21
Aperto/Open
G20
20
3,5
1
140
Reg
Reg
8
II2H3B/P
G30/G31
30
3,5
1
90
40
21
Aperto/Open
G20
20
3,5
1
140
Reg
Reg
8
SK
II2H3B/P
G30/G31
30
3,5
1
90
40
21
Aperto/Open
G20
20
3,5
1
140
Reg
Reg
8
TR
II2H3+
G30/G31
28/37
3,5
1
90
40
21
Aperto/Open
G20
20
3,5
1
140
Reg
Reg
8
II2H3B/P
G30/G31
30
3,5
1
90
40
21
Aperto/Open
G20
20
3,5
1
140
Reg
Reg
8
Land - Country - Pays - Paese - País - País - Land - Kraj
Kategorie - Category - Catégorie - Categoria - Categoria - Categoria - Categorie - Kategoria
Brennerdüse - Burner nozzles - Buse du brûleur - Ugello del bruciatore - Tobera del quemador - Bico de queimador -
Sproeier van de brander - Dysza palnika
Kleinstellschraube - Minimum adjusting screw - Vis de reglage minimum - Vite minimo - Tomillo de regulacion del
minimo - Parafuso de ajuste mínima – Schroef de minimale instelling - Śruby do minimalne ustawienie
Zündbrennerdüse - Pilot burner nozzles - Buse du brûleur d’allumage - Ugello del bruciatore di accensione - Tobera del
quemador de encendido -Bico de queimador piloto - Sproeier van de ontstekingsbrander - Dysza palnika zapłonowego
Primärluft Regelung - Adjusting primary air - Réglage de l'air primaire - Regolazione aria primaria – Ajuste de aire
primario - Configuração de ar primário - Instelling van de primaire lucht - Ustawienie powietrza pierwotnego
IX
Tabelle: Düsen für Gasherdbrenner - Table: nozzles gas stove burner - Tableau : buses du brûleurs à gaz Tabella: ugelli dei bruciatori ai fornelli - Tabla: Toberas del quemador de gas – Tabela: Bicos para queimador
de gás - Tabel: sproeiers van de gasbranders - Tabela: Dysze palników gazowych
5 kW
Gas
Pen
mbar
Qn max
kW
Qn min
kW
I B P H mm
AT
II2H3B/P
G30/G31
50 5 1,3
100
Reg
21
Aperto/Open
G20
20 5 1,3
165
Reg
Reg
Aperto/Open
BE
II2E+3+
G30/G31
28/37 5 1,3
115
Reg
21
Aperto/Open
G20
20 5 1,3
165
Reg
Reg
Aperto/Open
G25
25 5 1,3
175
Reg
Reg
Aperto/Open
BG
II2H3B/P
G30/G31
30 5 1,3
115
Reg
21
Aperto/Open
G20
20 5 1,3
165
Reg
Reg
Aperto/Open
CH
II2H3+
G30/G31
28/37 5 1,3
115
Reg
21
Aperto/Open
G20
20 5 1,3
165
Reg
Reg
Aperto/Open
II2H3B/P
G30/G31
50 5 1,3
100
Reg
21
Aperto/Open
G20
20 5 1,3
165
Reg
Reg
Aperto/Open
CY
II2H3+
G30/G31
28/37 5 1,3
115
Reg
21
Aperto/Open
G20
20 5 1,3
165
Reg
Reg
Aperto/Open
II2H3B/P
G30/G31
30 5 1,3
115
Reg
21
Aperto/Open
G20
20 5 1,3
165
Reg
Reg
Aperto/Open
CZ
II2H3+
G30/G31
28/37 5 1,3
115
Reg
21
Aperto/Open
G20
20 5 1,3
165
Reg
Reg
Aperto/Open
DE
II2ELL3B/P
G30/G31
50 5 1,3
100
Reg
21
Aperto/Open
G20
20 5 1,3
165
Reg
Reg
Aperto/Open
G25
20 5 1,3
180
Reg
Reg
Aperto/Open
DK
II2H3B/P
G30/G31
30 5 1,3
115
Reg
21
Aperto/Open
G20
20 5 1,3
165
Reg
Reg
Aperto/Open
EE
II2H3B/P
G30/G31
30 5 1,3
115
Reg
21
Aperto/Open
G20
20 5 1,3
165
Reg
Reg
Aperto/Open
ES
II2H3+
G30/G31
28/37 5 1,3
115
Reg
21
Aperto/Open
G20
20 5 1,3
165
Reg
Reg
Aperto/Open
FI
II2H3B/P
G30/G31
30 5 1,3
115
Reg
21
Aperto/Open
G20
20 5 1,3
165
Reg
Reg
Aperto/Open
FR
II2E+3+
G30/G31
28/37 5 1,3
115
Reg
21
Aperto/Open
G20
20 5 1,3
165
Reg
Reg
Aperto/Open
G25
25 5 1,3
175
Reg
Reg
Aperto/Open
#
GB
II2H3+
G30/G31
28/37 5 1,3
115
Reg
21
Aperto/Open
G20
20 5 1,3
165
Reg
Reg
Aperto/Open
GR
II2H3+
G30/G31
28/37 5 1,3
115
Reg
21
Aperto/Open
G20
20 5 1,3
165
Reg
Reg
Aperto/Open
II2H3B/P
G30/G31
30 5 1,3
115
Reg
21
Aperto/Open
G20
20 5 1,3
165
Reg
Reg
Aperto/Open
HR
II2H3B/P
G30/G31
30 5 1,3
115
Reg
21
Aperto/Open
G20
20 5 1,3
165
Reg
Reg
Aperto/Open
IE
II2H3+
G30/G31
28/37 5 1,3
115
Reg
21
Aperto/Open
G20
20 5 1,3
165
Reg
Reg
Aperto/Open
X
Tabelle: Düsen für Gasherdbrenner - Table: nozzles gas stove burner - Tableau : buses du brûleurs à gaz Tabella: ugelli dei bruciatori ai fornelli - Tabla: Toberas del quemador de gas – Tabela: Bicos para queimador
de gás - Tabel: sproeiers van de gasbranders - Tabela: Dysze palników gazowych
5 kW
Gas
Pen
mbar
Qn max
kW
Qn min
kW
I B P H mm
IS
I3B/P
G30/G31
30 5 1,3
115
Reg
21
Aperto/Open
IT
II2H3+
G30/G31
28/37 5 1,3
115
Reg
21
Aperto/Open
G20
20 5 1,3
165
Reg
Reg
Aperto/Open
LT
II2H3B/P
G30/G31
30 5 1,3
115
Reg
21
Aperto/Open
G20
20 5 1,3
165
Reg
Reg
Aperto/Open
LU
I2E
G20
20 5 1,3
165
Reg
Reg
Aperto/Open
LV
II2H3B/P
G30/G31
30 5 1,3
115
Reg
21
Aperto/Open
G20
20 5 1,3
165
Reg
Reg
Aperto/Open
MT
I3B/P
G30/G31
30 5 1,3
115
Reg
21
Aperto/Open
NL
II2L3B/P
G30/G31
30 5 1,3
115
Reg
21
Aperto/Open
G25
25 5 1,3
175
Reg
Reg
Aperto/Open
NO
II2H3B/P
G30/G31
30 5 1,3
115
Reg
21
Aperto/Open
G20
20 5 1,3
165
Reg
Reg
Aperto/Open
PT
II2H3+
G30/G31
28/37 5 1,3
115
Reg
21
Aperto/Open
G20
20 5 1,3
165
Reg
Reg
Aperto/Open
RO
II2H3B/P
G30/G31
30 5 1,3
115
Reg
21
Aperto/Open
G20
20 5 1,3
165
Reg
Reg
Aperto/Open
II2E3B/P
G30/G31
30 5 1,3
115
Reg
21
Aperto/Open
G20
20 5 1,3
165
Reg
Reg
Aperto/Open
II2L3B/P
G30/31
30 5 1,3
115
Reg
21
Aperto/Open
G25
20 5 1,3
180
Reg
Reg
Aperto/Open
SE
II2H3B/P
G30/G31
30 5 1,3
115
Reg
21
Aperto/Open
G20
20 5 1,3
165
Reg
Reg
Aperto/Open
SI
II2H3+
G30/G31
28/37 5 1,3
115
Reg
21
Aperto/Open
G20
20 5 1,3
165
Reg
Reg
Aperto/Open
II2H3B/P
G30/G31
30 5 1,3
115
Reg
21
Aperto/Open
G20
20 5 1,3
165
Reg
Reg
Aperto/Open
SK
II2H3B/P
G30/G31
30 5 1,3
115
Reg
21
Aperto/Open
G20
20 5 1,3
165
Reg
Reg
Aperto/Open
TR
II2H3+
G30/G31
28/37 5 1,3
115
Reg
21
Aperto/Open
G20
20 5 1,3
165
Reg
Reg
Aperto/Open
II2H3B/P
G30/G31
30 5 1,3
115
Reg
21
Aperto/Open
G20
20 5 1,3
165
Reg
Reg
Aperto/Open
Land - Country - Pays - Paese - País - País - Land - Kraj
Kategorie - Category - Catégorie - Categoria - Categoria - Categoria - Categorie - Kategoria
Brennerdüse - Burner nozzles - Buse du brûleur - Ugello del bruciatore - Tobera del quemador - Bico de queimador -
Sproeier van de brander - Dysza palnika
Kleinstellschraube - Minimum adjusting screw - Vis de reglage minimum - Vite minimo - Tomillo de regulacion del
minimo - Parafuso de ajuste mínima – Schroef de minimale instelling - Śruby do minimalne ustawienie
Zündbrennerdüse - Pilot burner nozzles - Buse du brûleur d’allumage - Ugello del bruciatore di accensione - Tobera del
quemador de encendido -Bico de queimador piloto - Sproeier van de ontstekingsbrander - Dysza palnika zapłonowego
Primärluft Regelung - Adjusting primary air - Réglage de l'air primaire - Regolazione aria primaria – Ajuste de aire
primario - Configuração de ar primário - Instelling van de primaire lucht - Ustawienie powietrza pierwotnego
XI
Tabelle: Düsen für Gasherdbrenner - Table: nozzles gas stove burner - Tableau : buses du brûleurs à gaz Tabella: ugelli dei bruciatori ai fornelli - Tabla: Toberas del quemador de gas – Tabela: Bicos para queimador
de gás - Tabel: sproeiers van de gasbranders - Tabela: Dysze palników gazowych
8 kW
Gas
Pen
mbar
Qn max
kW
Qn min
kW
I B P H mm
AT
II2H3B/P
G30/G31
50 8 2,8
125
Reg
21
Aperto/Open
G20
20 8 2,8
205
Reg
Reg
8
BE
II2E+3+
G30/G31
28/37 8 2,8
140
Reg
21
Aperto/Open
G20
20 8 2,8
205
Reg
Reg
8
G25
25 8 2,8
220
Reg
Reg
8
BG
II2H3B/P
G30/G31
30 8 2,8
140
Reg
21
Aperto/Open
G20
20 8 2,8
205
Reg
Reg
8
CH
II2H3+
G30/G31
28/37 8 2,8
140
Reg
21
Aperto/Open
G20
20 8 2,8
205
Reg
Reg
8
II2H3B/P
G30/G31
50 8 2,8
125
Reg
21
Aperto/Open
G20
20 8 2,8
205
Reg
Reg
8
CY
II2H3+
G30/G31
28/37 8 2,8
140
Reg
21
Aperto/Open
G20
20 8 2,8
205
Reg
Reg
8
II2H3B/P
G30/G31
30 8 2,8
140
Reg
21
Aperto/Open
G20
20 8 2,8
205
Reg
Reg
8
CZ
II2H3+
G30/G31
28/37 8 2,8
140
Reg
21
Aperto/Open
G20
20 8 2,8
205
Reg
Reg
8
DE
II2ELL3B/P
G30/G31
50 8 2,8
125
Reg
21
Aperto/Open
G20
20 8 2,8
205
Reg
Reg 8 G25
20 8 2,8
230
Reg
Reg
8
DK
II2H3B/P
G30/G31
30 8 2,8
140
Reg
21
Aperto/Open
G20
20 8 2,8
205
Reg
Reg
8
EE
II2H3B/P
G30/G31
30 8 2,8
140
Reg
21
Aperto/Open
G20
20 8 2,8
205
Reg
Reg
8
ES
II2H3+
G30/G31
28/37 8 2,8
140
Reg
21
Aperto/Open
G20
20 8 2,8
205
Reg
Reg
8
FI
II2H3B/P
G30/G31
30 8 2,8
140
Reg
21
Aperto/Open
G20
20 8 2,8
205
Reg
Reg
8
FR
II2E+3+
G30/G31
28/37 8 2,8
140
Reg
21
Aperto/Open
G20
20 8 2,8
205
Reg
Reg 8 G25
25 8 2,8
220
Reg
Reg
8
GB
II2H3+
G30/G31
28/37 8 2,8
140
Reg
21
Aperto/Open
G20
20 8 2,8
205
Reg
Reg
8
GR
II2H3+
G30/G31
28/37 8 2,8
140
Reg
21
Aperto/Open
G20
20 8 2,8
205
Reg
Reg 8
II2H3B/P
G30/G31
30 8 2,8
140
Reg
21
Aperto/Open
G20
20 8 2,8
205
Reg
Reg
8
HR
II2H3B/P
G30/G31
30 8 2,8
140
Reg
21
Aperto/Open
G20
20 8 2,8
205
Reg
Reg
8
IE
II2H3+
G30/G31
28/37 8 2,8
140
Reg
21
Aperto/Open
G20
20 8 2,8
205
Reg
Reg
8
XII
Tabelle: Düsen für Gasherdbrenner - Table: nozzles gas stove burner - Tableau : buses du brûleurs à gaz Tabella: ugelli dei bruciatori ai fornelli - Tabla: Toberas del quemador de gas – Tabela: Bicos para queimador
de gás - Tabel: sproeiers van de gasbranders - Tabela: Dysze palników gazowych
8 kW
Gas
Pen
mbar
Qn max
kW
Qn min
kW
I B P H mm
IS
I3B/P
G30/G31
30 8 2,8
140
Reg
21
Aperto/Open
IT
II2H3+
G30/G31
28/37 8 2,8
140
Reg
21
Aperto/Open
G20
20 8 2,8
205
Reg
Reg
8
LT
II2H3B/P
G30/G31
30 8 2,8
140
Reg
21
Aperto/Open
G20
20 8 2,8
205
Reg
Reg
8
LU
I2E
G20
20 8 2,8
205
Reg
Reg
8
LV
II2H3B/P
G30/G31
30 8 2,8
140
Reg
21
Aperto/Open
G20
20 8 2,8
205
Reg
Reg
8
MT
I3B/P
G30/G31
30 8 2,8
140
Reg
21
Aperto/Open
NL
II2L3B/P
G30/G31
30 8 2,8
140
Reg
21
Aperto/Open
G25
25 8 2,8
220
Reg
Reg
8
NO
II2H3B/P
G30/G31
30 8 2,8
140
Reg
21
Aperto/Open
G20
20 8 2,8
205
Reg
Reg
8
PT
II2H3+
G30/G31
28/37 8 2,8
140
Reg
21
Aperto/Open
G20
20 8 2,8
205
Reg
Reg
8
RO
II2H3B/P
G30/G31
30 8 2,8
140
Reg
21
Aperto/Open
G20
20 8 2,8
205
Reg
Reg
8
II2E3B/P
G30/G31
30 8 2,8
140
Reg
21
Aperto/Open
G20
20 8 2,8
205
Reg
Reg
8
II2L3B/P
G30/31
30 8 2,8
140
Reg
21
Aperto/Open
G25
20 8 2,8
230
Reg
Reg
8
SE
II2H3B/P
G30/G31
30 8 2,8
140
Reg
21
Aperto/Open
G20
20 8 2,8
205
Reg
Reg
8
SI
II2H3+
G30/G31
28/37 8 2,8
140
Reg
21
Aperto/Open
G20
20 8 2,8
205
Reg
Reg
8
II2H3B/P
G30/G31
30 8 2,8
140
Reg
21
Aperto/Open
G20
20 8 2,8
205
Reg
Reg
8
SK
II2H3B/P
G30/G31
30 8 2,8
140
Reg
21
Aperto/Open
G20
20 8 2,8
205
Reg
Reg
8
TR
II2H3+
G30/G31
28/37 8 2,8
140
Reg
21
Aperto/Open
G20
20 8 2,8
205
Reg
Reg
8
II2H3B/P
G30/G31
30 8 2,8
140
Reg
21
Aperto/Open
G20
20 8 2,8
205
Reg
Reg
8
Land - Country - Pays - Paese - País - País - Land - Kraj
Kategorie - Category - Catégorie - Categoria - Categoria - Categoria - Categorie - Kategoria
Brennerdüse - Burner nozzles - Buse du brûleur - Ugello del bruciatore - Tobera del quemador - Bico de queimador -
Sproeier van de brander - Dysza palnika
Kleinstellschraube - Minimum adjusting screw - Vis de reglage minimum - Vite minimo - Tomillo de regulacion del
minimo - Parafuso de ajuste mínima – Schroef de minimale instelling - Śruby do minimalne ustawienie
Zündbrennerdüse - Pilot burner nozzles - Buse du brûleur d’allumage - Ugello del bruciatore di accensione - Tobera del
quemador de encendido -Bico de queimador piloto - Sproeier van de ontstekingsbrander - Dysza palnika zapłonowego
Primärluft Regelung - Adjusting primary air - Réglage de l'air primaire - Regolazione aria primaria – Ajuste de aire
primario - Configuração de ar primário - Instelling van de primaire lucht - Ustawienie powietrza pierwotnego
XIII
Tabelle: Düsen für Backofenbrenner 2/1 - Table: nozzles gas oven burner 2/1 - Tableau : Buses du
brûleur à gaz du four 2/1 - Tabella: ugelli dei dei bruciatori del forno 2/1 - Tabla: Toberas del quemador
de gas del horno 2/1 – Tabela: Bicos para queimador de gás do forno 2/1 - Tabel: sproeier voor de
gasbrander van de oven 2/1 - Tabela: Dysze palnika piekarnika gazowego 2/1
8 kW
Gas
Pen
mbar
Qn max
kW
Qn min
kW
I
B
P
H mm
Oven
8 kW
Tabella iniettori bruciatore FORNO 2/1- Table of oven 2/1 burner injectors
Tabelle: Düsen für Backofenbrenner 2/1- Tableau des injecteurs du brûleur du four 2/1
Tabla inyectores quemador horno 2/1 - Tabel injectoren brander oven 2/1
G30/G31 50 8 3 125 Reg 24 8
G20 20 8 3 205 Reg 24 9
G30/G31 28/37 8 3 145 Reg 24 11
G20 20 8 3 205 Reg 24 9
G25 25 8 3 220 Reg 24 7
G30/G31 30 8 3 145 Reg 24 11
G20 20 8 3 205 Reg 24 9
G30/G31 28/37 8 3 145 Reg 24 11
G20 20 8 3 205 Reg 24 9
G30/G31 50 8 3 125 Reg 24 8
G20 20 8 3 205 Reg 24 9
G30/G31 28/37 8 3 145 Reg 24 11
G20 20 8 3 205 Reg 24 9
G30/G31 30 8 3 145 Reg 24 11
G20 20 8 3 205 Reg 24 9
G30/G31 28/37 8 3 145 Reg 24 11
G20 20 8 3 205 Reg 24 9
G30/G31 50 8 3 125 Reg 24 8
G20 20 8 3 205 Reg 24 9
G25 20 8 3 230 Reg 24 7
G30/G31 30 8 3 145 Reg 24 11
G20 20 8 3 205 Reg 24 9
G30/G31 30 8 3 145 Reg 24 11
G20 20 8 3 205 Reg 24 9
G30/G31 28/37 8 3 145 Reg 24 11
G20 20 8 3 205 Reg 24 9
G30/G31 30 8 3 145 Reg 24 11
G20 20 8 3 205 Reg 24 9
G30/G31 28/37 8 3 145 Reg 24 11
G20 20 8 3 205 Reg 24 9
G25 25 8 3 220 Reg 24 7
G30/G31 28/37 8 3 145 Reg 24 11
G20 20 8 3 205 Reg 24 9
G30/G31 28/37 8 3 145 Reg 24 11
G20 20 8 3 205 Reg 24 9
G30/G31 30 8 3 145 Reg 24 11
G20 20 8 3 205 Reg 24 9
G30/G31 30 8 3 145 Reg 24 11
G20 20 8 3 205 Reg 24 9
G30/G31 28/37 8 3 145 Reg 24 11
G20 20 8 3 205 Reg 24 9
HR
II2H3B/P
II2H3B/P
BE
II2H3B/P
CH
AT
II2H3+
BG
II2H3B/P
II2E+3+
II2H3+
CY
II2H3B/P
CZ
II2H3+
DE
II2ELL3B/P
DK
II2H3B/P
EE
II2H3B/P
ES
II2H3+
FI
II2H3B/P
FR
II2E+3+
GB
II2H3+
II2H3+
GR
IE
II2H3+
II2H3B/P
XIV
Tabelle: Düsen für Backofenbrenner 2/1 - Table: nozzles gas oven burner 2/1 - Tableau : Buses du
brûleur à gaz du four 2/1 - Tabella: ugelli dei dei bruciatori del forno 2/1 - Tabla: Toberas del quemador
de gas del horno 2/1 – Tabela: Bicos para queimador de gás do forno 2/1 - Tabel: sproeier voor de
gasbrander van de oven 2/1 - Tabela: Dysze palnika piekarnika gazowego 2/1
8 kW
Gas
Pen
mbar
Qn max
kW
Qn min
kW
I
B
P
H mm
Oven
8 kW
Tabella iniettori bruciatore FORNO 2/1- Table of oven 2/1 burner injectors
Tabelle: Düsen für Backofenbrenner 2/1- Tableau des injecteurs du brûleur du four 2/1
Tabla inyectores quemador horno 2/1 - Tabel injectoren brander oven 2/1
G30/G31 30 8 3 145 Reg 24 11
G30/G31 28/37 8 3 145 Reg 24 11
G20 20 8 3 205 Reg 24 9
G30/G31 30 8 3 145 Reg 24 11
G20 20 8 3 205 Reg 24 9
G20 20 8 3 205 Reg 24 9
G30/G31 30 8 3 145 Reg 24 11
G20 20 8 3 205 Reg 24 9
G30/G31 30 8 3 145 Reg 24 11
G30/G31 30 8 3 145 Reg 24 11
G25 25 8 3 220 Reg 24 7
G30/G31 30 8 3 145 Reg 24 11
G20 20 8 3 205 Reg 24 9
G30/G31 28/37 8 3 145 Reg 24 11
G20 20 8 3 205 Reg 24 9
G30/G31 30 8 3 145 Reg 24 11
G20 20 8 3 205 Reg 24 9
G30/G31 30 8 3 145 Reg 24 11
G20 20 8 3 205 Reg 24 9
G30/31 30 8 3 145 Reg 24 11
G25 20 8 3 230 Reg 24 7
G30/G31 30 8 3 145 Reg 24 11
G20 20 8 3 205 Reg 24 9
G30/G31 28/37 8 3 145 Reg 24 11
G20 20 8 3 205 Reg 24 9
G30/G31 30 8 3 145 Reg 24 11
G20 20 8 3 205 Reg 24 9
G30/G31 30 8 3 145 Reg 24 11
G20 20 8 3 205 Reg 24 9
G30/G31 28/37 8 3 145 Reg 24 11
G20 20 8 3 205 Reg 24 9
G30/G31 30 8 3 145 Reg 24 11
G20 20 8 3 205 Reg 24 9
II2H3B/P
II2E3B/P
II2H3B/P
RO
II2L3B/P
II2H3B/P
TR
II2H3+
LT
II2H3B/P
NO
SE
II2H3B/P
PT
II2H3+
SK
II2H3B/P
SI
II2H3+
LV
II2H3B/P
LU
II2H3+
IS
I3B/P
IT
II2H3B/P
NL
II2L3B/P
I3B/P
MT
I2E
Land - Country - Pays - Paese - País - País - Land - Kraj
Kategorie - Category - Catégorie - Categoria - Categoria - Categoria - Categorie - Kategoria
Brennerdüse - Burner nozzles - Buse du brûleur - Ugello del bruciatore - Tobera del quemador - Bico de queimador -
Sproeier van de brander - Dysza palnika
Kleinstellschraube - Minimum adjusting screw - Vis de reglage minimum - Vite minimo - Tomillo de regulacion del
minimo - Parafuso de ajuste mínima – Schroef de minimale instelling - Śruby do minimalne ustawienie
Zündbrennerdüse - Pilot burner nozzles - Buse du brûleur d’allumage - Ugello del bruciatore di accensione - Tobera del
quemador de encendido -Bico de queimador piloto - Mondstuk van de ontstekingsbrander - Dysza palnika zapłonowego
Primärluft Regelung - Adjusting primary air - Réglage de l'air primaire - Regolazione aria primaria – Ajuste de aire
primario - Configuração de ar primário - Instelling van de primaire lucht - Ustawienie powietrza pierwotnego
XV
Tabelle der Gas-Eigenschaften - Table of gas characteristics - Tableau des propriétés du gaz -
Tabella: caratteristiche di gas - Tabla de propiedades del gas - Tabela de propriedades de gás -
Tabel van gaseigenschappen - Tabela własności gazu
Familie
Group
Famille
Tipi
Familia
Família
Famili
Rodzina
Gastypen
Group
Type de gaz
Tipi di gas
Tipos de gas
Tipos de gás
Gastypes
Rodzaje gazu
Wobbeindex
Wobbe index
Indice de Wobbe
Indice di Wobbe
Índice de Wobbe
Índice de Wobbe
Wobbe-index
Liczba Wobbego
Unterer Heizwert
Net calorific value
Pouvoir calorifique inférieur
Potere calorifico min
Valor inferior de combustión
Valor calorífico mais baixo
Onderste verbrandingswaarde
Dolna wartość opałowa
MJ/m3
Kcal/m3
MJ/m3
Kcal/m3
MJ/kg
II
G20
45,67
8129
34,02
G25
37,38
6989
29,25
III
G30
80,58
10908
45,65
G31
70,69
11073
46,34
Tabelle der Gasdrücke - Table of gas pressure - Tableau des pressions - Tabella pressioni di gas -
Tabla de presión del gas - Tabela de pressão de gás - Tabel van gasdruk - Tabela ciśnienia gazu
v u w v u w v u w v u w
IT-GB-IE-PT-CH
GR-ES-CZ
17
20
25 -
-
- 20
30
35 25
37
45
FR-BE
17
20
25 20
25
30 20
28
35 25
37
45
LU
17
20
25 -
-
- -
-
- -
-
-
DE
17
20
25 17
20
25 42,5
50
57,5 42,5
50
57,5
AT-CH
17
20
25 -
-
- 42,5
50
57,5 42,5
50
57,5
DK-SE-FI-CZ-SI
LV-LT-EE-SK
17
20
25 -
-
- 25
30
35 25
30
35
NL
-
-
- 20
25
30 25
30
35 25
30
35
NO
-
-
- -
-
- 25
30
35 25
30
35
HU
-
-
- -
-
- 20
30
35 20
30
35
CY
-
-
- -
-
- 20
28-30
35 25
37
45
MT
-
-
- -
-
- 28
30
35 28
30
35
PL
17,5
20
25 -
-
- -
-
- -
-
-
G30 mbar
G31 mbar
Tabella pressioni gas - Table of gas pressures - Tabelle der Gasdrücke
Tableau des pressions du gaz - Tabla presiones gas
Paese - Country
Land - Pays
Paìs
G20 mbar
G25 mbar
Land - Country Pays - Paese País - País - Land
- Kraj
➊ Nenndruck - Rate pressure - Pression nominale - Pressione nominale - Presión nominal - Pressão nominal - Nominale druk -
Ciśnienie nominalne
➋ Mindestdruck - Minimum pressure - Pression minimale - Pressione minima - Presión mínima - Pressão mínima - Minimumdruk -
Ciśnienie minimalne
➌ Höchstdruck - Maximum pressure - Pression maximale - Pressione massima - Presión máxima - Pressão máxima -
Maximumdruk - Ciśnienie maksymalne
XVI
NOTE
XVII
PL
IT
DE
PT
NL
ES
FR
GB
LAUT GESETZLICHER VORSCHRIFT STEHT DIESES HANDBUCH UNTER EIGENTUMSVORBEHALT UND DARF AUS DIESEM GRUND NICHT OHNE UNSERE GENEHMIGUNG
VERVIELFÄLTIGT UND/ODER IN JEGLICHER FORM AN DRITTE WEITERGEGEBEN WERDEN!
IN COMPLIANCE WITH THE LAW IN FORCE,IT IS PROHIBITED TO REPRODUCE AND/OR
DISTRIBUTE THIS MANUAL IN ANY WAY WITHOUT THE AUTHORISATION OF THE PROPRIETOR!
AUX TERMES DE LA LOI, LA PROPRIETE DE CETTE NOTICE EST RESERVEE. IL EST DONC
INTERDIT DE LA REPRODUIRE ET/OU DE LA DISTRIBUER SOUS QUELQUE FORME QUE CE SOIT
SANS NOTRE AUTORISATION!
A TERMINI DI LEGGE È RISERVATA LA PROPRIETÀ DI QUESTO MANUALE CON DIVIETO DI
RIPRODURLO E/O DISTRIBUIRLO IN QUALSIASI FORMA SENZA NOSTRA AUTORIZZAZIONE!
DE ACUERDO CON LOS TÉRMINOS DE LA LEY ESTÁ RESERVADA LA PROPIEDAD DE ESTE
MANUAL CON EXPRESA PROHIBICIÓN DE REPRODUCIRLO Y /O DISTRIBUIRLO EN CUALQUIER
FORMA SIN NUESTRA AUTORIZACIÓN!
A PROPRIEDADE DESTE MANUAL É RESERVADA POR LEI, SENDO PROIBIDA A SUA
REPRODUÇÃO E/OU DISTRIBUIÇÃO EM QUALQUER FORMA SEM A NOSSA AUTORIZAÇÃO!
DE FABRIKANT BEHOUDT ZICH HET RECHT VOOR OM DE KENMERKEN VAN DE
TOESTELLEN DIE IN DEZE PUBLICATIE WORDEN VOORGESTELD TE WIJZIGEN ZONDER
VOORAF TE VERWITTIGEN!
ZGODNIE Z PRZEPISAMI PRAWNYMI NINIEJSZA INSTRUKCJA JEST NASZĄ WŁASNOŚCIĄ
I Z TEGO POWODU NIE MOŻE BYĆ BEZ NASZEJ ZGODY POWIELANA I / LUB PRZEKAZYWANA
W JAKEJKOLWIEK FORMIE OSOBOM TRZECIM!
XVIII
Loading...
