Bartscher EH6, 115129 Operating instructions [cs]

EH6
115129
Bartscher GmbH Franz-Kleine-Str. 28 D-33154 Salzkotten Německo
tel. +49 5258 971-0 fax: +49 5258 971-120 Servisní infolinka: +49 5258 971-197 www.bartscher.com
Verze: 2.0 Datum vyhotovení: 2022-03-21
CZ
Originální návod k obsluze
1 Bezpečnost .................................................................................................... 2
1.1 Vysvětlení výstražných vět ....................................................................... 2
1.2 Bezpečnostní pokynya ............................................................................. 3
1.3 Používání v souladu s určením ................................................................ 6
1.4 Používání v rozporu s určením ................................................................ 6
2 Všeobecné informace .................................................................................... 7
2.1 Odpovědnost a záruka ............................................................................. 7
2.2 Ochrana autorských práv ......................................................................... 7
2.3 Prohlášení o shodě .................................................................................. 7
3 Přeprava, obal a skladování .......................................................................... 8
3.1 Kontrola dodávky ..................................................................................... 8
3.2 Obal ......................................................................................................... 8
3.3 Skladování ............................................................................................... 8
4 Technická specifikace ................................................................................... 9
4.1 Technická specifikace .............................................................................. 9
4.2 Přehled podsestav zařízení ................................................................... 10
4.3 Funkce zařízení ..................................................................................... 10
5 Instalace a obsluha ...................................................................................... 11
5.1 Instalace ................................................................................................ 11
5.2 Obsluha ................................................................................................. 12
6 Čištění ......................................................................................................... 13
6.1 Bezpečnostní pokyny pro čištění ........................................................... 13
6.2 Čištění .................................................................................................... 14
7 Recyklace .................................................................................................... 14
115129 1 / 16
Bezpečnost
CZ
Před uvedením do provozu si přečtěte návod k obsluze a pak jej uschovejte v blízkosti zařízení!
NEBEZPEČÍ!
Výstražné slovo NEBEZPEČÍ upozorňuje na nebezpečí, která budou mít za následek smrt nebo vážný úraz, pokud se jim nevyhnete.
Diese Bedienungsanleitung beschreibt di e Installation, Bedienung und Wartung des Geräts und gilt als wichtige Informationsqu elle und Nachschlagewerk. Die Kennt nis aller enthaltenen Sicherheitshinweis e und Handlungsanweisungen schafft die Voraussetzung für das sichere und sac hgerechte Arbeiten mit dem Gerät. D arüber hinaus müssen die für den Eins atzbereich des Geräts geltenden örtlichen Un fallverhütungsvorschriften und allgem einen Sicherheitsbestimmungen eingeh alten werden. Diese Bedienungsanleitung is t Bestandteil des Produkts und muss i n unmittelbarer Nähe des Geräts für das In¬stallations-, Bedienungs-, Wartu ngs- und Reinigungspersonal jederzeit z ugänglich auf¬bewahrt werden. Wenn das Gerät an eine dritte Person weitergegeben wird, muss die Bedienungsa nleitung mit ausgehändigt werden.
Tento návod k obsluze popisuje instalaci, provoz a údržbu zařízení a představuje důležitý zdroj informací a odkazů. Znalost všech pokynů týkajících se bezpečnosti a obsluhy uvedených v tomto návodu je podmínkou pro bezpečné a správné používání zařízení. Kromě toho platí předpisy pro prevenci úrazů, bezpečnostní předpisy a právní předpisy platné v oblasti použití zařízení.
Před zahájením práce se zařízením, a zejména před jeho uvedením do provozu, si přečtěte tento návod k obsluze, abyste předešli zranění osob a materiálním škodám. Nesprávné používání může způsobit poškození.
Tento návod k obsluze je nedílnou součástí výrobku a musí být neustále uchováván v bezprostřední blízkosti zařízení. Pokud zařízení předáte jiné osobě, nutně předejte tento návod k obsluze.

1 Bezpečnost

Zařízení bylo vyrobeno podle současných technických pravidel. Toto zařízení však může být nebezpečné, pokud se používá nesprávně nebo v rozporu s určením. Všechny osoby, které používají zařízení, musí dodržovat pokyny uvedené v návodu k obsluze a dodržovat bezpečnostní pokyny.

1.1 Vysvětlení výstražných vět

Důležité bezpečnostní pokyny a varování v tomto návodu k obsluze jsou uvedeny jako klíčové výstražné věty. Tyto pokyny bezpodmínečně dodržujte, abyste zabránili úrazům, nehodám a škodám na majetku.
2 / 16 115129
Bezpečnost
CZ
VAROVÁNÍ!
Výstražné slovo VAROVÁNÍ upozorňuje na nebezpečí, která budou mít za následek středně těžká nebo těžká zranění nebo smrt, pokud
se jim nevyhnete.
UPOZORNĚNÍ!
Výstražné slovo UPOZORNĚNÍ upozorňuje na nebezpečí, která mohou mít za následek lehké až těžké zranění nebo smrt, pokud se
jim nevyhnete.
POZOR!
Výstražné slovo POZOR znamená možné škody na majetku, ke kterým může dojít v případě nedodržování bezpečnostních pokynů.
OZNÁMENÍ!
Symbol OZNÁMENÍ seznamuje uživatele s dalšími informacemi a pokyny ohledně používání zařízení.
, die

1.2 Bezpečnostní pokynya

Elektrický proud
Příliš vysoké síťové napětí nebo nesprávná instalace mohou způsobit úraz elektrickým proudem.
• Zařízení připojte pouze tehdy, když údaje na typovém štítku odpovídají síťovému napětí.
• Abyste zabránili elektrickému zkratu, udržujte zařízení v suchu.
Pokud dojde k poruše během provozu, okamžitě odpojte zařízení od
elektrického napájení.
• Nedotýkejte se zástrčky zařízení mokrýma rukama.
• Nikdy se nedotýkejte zařízení, pokud spadlo do vody. Ihned odpojte zařízení od
elektrického napájení.
Veškeré opravy a otevírání krytu mohou provádět pouze odborníci a specializované servisy.
• Zařízení nepřenášejte za napájecí kabel.
• Napájecí kabel nevystavujte zdrojům tepla a ostrým hranám.
115129 3 / 16
Bezpečnost
CZ
• Napájecí kabel neohýbejte, nemačkejte a nezavazujte.
• Napájecí kabel vždy zcela rozviňte.
• Nikdy nestavějte zařízení nebo jiné předměty na napájecí kabel.
Chcete-li odpojit zařízení od elektrického napájení, vždy uchopte zástrčku.
• Síťový kabel pravidelně kontrolujte z hlediska poškození. Zařízení nepoužívejte s poškozeným síťovým kabelem. Pokud je kabel poškozen, pak aby se zabránilo nebezpečí, dejte jej vyměnit kvalifikovanému elektrikáři nebo servisu.
Hořlavé materiály
• Zařízení nikdy nevystavujte vysokým teplotám, jako např. sporák, trouba, otevřený plamen, topné zařízení atp.
• Zařízení čistěte pravidelně, abyste předešli nebezpečí požáru.
• Zařízení nezakrývejte např. hliníkovou fólií nebo utěrkami.
• Zařízení používejte pouze s dodanými materiály a příslušným nastavením teploty. Materiály, potraviny a zbytky potravin v zařízení se mohou vznítit.
• Zařízení nikdy nepoužívejte v blízkosti hořlavých, lehce zápalných látek, např. benzin, líh, alkohol. Vysoká teplota způsobuje odpaření těchto materiálů a v následku styku se zdroji vznícení může dojít k vyhoření.
V případě požáru odpojte zařízení od zdroje napájení před provedením vhodných protipožárních opatření. Pokud je zařízení připojeno k elektrické síti, nikdy oheň nehaste vodou. Po uhašení zajistěte dostatečný přísun čerstvého
vzduchu.
4 / 16 115129
Bezpečnost
CZ
Horké povrchy
Povrchy zařízení se během provozu zahřívají. Existuje nebezpečí popálení. Také po vypnutí se udržuje vysoká teplota.
Nedotýkejte se horkých povrchů zařízení. Používejte dostupné ovládací prvky a úchyty.
• Zařízení čistěte a přenášejte pouze po úplném vychladnutí.
• Na horké povrchy nelijte studenou vodu ani hořlavé kapaliny.
Obsluhující personál
• Toto zařízení nesmí obsluhovat osoby (včetně dětí) s omezenými fyzickými, smyslovými nebo duševními schopnostmi a osoby s nedostatkem zkušeností
a/nebo nedostatkem znalostí.
Děti by měly být pod dohledem, abyste měli jistotu, že si nehrají se zařízením ani jej nezapínají.
Nesprávné používání
• Nesprávné nebo zakázané používání může poškodit zařízení.
• Zařízení používejte pouze tehdy, když jeho technický stav umožňuje bezpečnou
práci.
Zařízení používejte pouze tehdy, když jsou všechny přípojky provedeny v souladu s předpisy.
• Zařízení používejte pouze v čistém stavu.
• Používejte pouze originální náhradní díly. Nikdy neprovádějte sami žádné opravy zařízení.
• Na zařízení neprovádějte žádné změny nebo úpravy.
115129 5 / 16
Bezpečnost
CZ

1.3 Používání v souladu s určením

Jakékoli použití zařízení nad rámec následujícího určeného použití a/nebo jiného použití je zakázáno a považuje se za používání v rozporu s určením.
Následující použití je v souladu s určením:
– Vaření vajec.
Zařízení není vhodné pro trvalé komerční použití!
Toto zařízení můžete používat v domácnostech a podobných prostorách, např.:
v kuchyních pro zaměstnance, obchodech, kancelářích nebo na
podobných pracovištích; – na zemědělských farmách; – pro klienty v hotelech, motelech a jiných podobných ubytovacích
zařízeních; – v pensionech.

1.4 Používání v rozporu s určením

Používání v rozporu s určením může vést ke zranění osob a materiálním škodám způsobeným nebezpečným elektrickým napětím, požárem a vysokými teplotami. Pomocí zařízení provádějte pouze práce, které jsou popsány v tomto návodu.
6 / 16 115129
Všeobecné informace
CZ

2 Všeobecné informace

2.1 Odpovědnost a záruka

Všechny informace a pokyny uvedené v tomto návodu k obsluze byly sestaveny se zohledněním platných předpisů, aktuálního stavu techniky a také našich dlouholetých znalostí a zkušeností. Při objednání speciálních modelů nebo dodatečných možností a při použití nejnovějších technických znalostí se může dodané zařízení za určitých okolností lišit od popsaných vysvětlivek a výkresů
uvedených v tomto návodu k obsluze.
Výrobce nenese žádnou odpovědnost za škody a závady vyplývající z:
– nedodržování pokynů, – používání v rozporu s určením, – provádění technických změn uživatelem, – používání neschválených náhradních dílů.
Vyhrazujeme si právo provádět technické změny výrobku jako součást zlepšení použitelnosti a dalšího vývoje.

2.2 Ochrana autorských práv

Návod k obsluze a v něm uvedené obsah, obrázky, fotografie a další ilustrace jsou chráněny autorským právem. Bez získání písemného souhlasu výrobce je zakázáno kopírovat obsah návodu k obsluze v jakékoli formě a jakýmkoli způsobem (včetně částí) a využívat a/nebo poskytovat jeho obsah třetím osobám. Porušení výše uvedeného bude mít za následek povinnost náhrady škody. Další nároky jsou
vyhrazeny.

2.3 Prohlášení o shodě

Zařízení vyhovuje platným normám a směrnicím Evropské unie. Potvrzuje to ES prohlášení o shodě. Bude-li třeba, rádi vám zašleme odpovídající prohlášení o shodě.
115129 7 / 16
Přeprava, obal a skladování
CZ

3 Přeprava, obal a skladování

3.1 Kontrola dodávky

Po dodání zásilky ihned zkontrolujte, zda je zařízení kompletní a zda nebylo poškozeno během přepravy. V případě zjištění viditelného poškození při přepravě odmítněte převzít zařízení nebo jej převezměte s výhradou. Na přepravním dokladu / dodacím listu kurýrní firmy popište poškození a podejte reklamaci. Skryté vady nahlaste ihned po jejich zjištění, protože odškodnění lze uplatnit pouze v rámci platných lhůt pro podání reklamace.
Pokud chybí součásti nebo příslušenství, kontaktujte prosím náš klientský servis.

3.2 Obal

Nevyhazujte kartonovou krabici. Můžete ji potřebovat pro úschovu zařízení, při stěhování nebo pro zaslání zařízení do našeho servisního střediska v případě poškození.
Obal a jednotlivé komponenty jsou vyrobeny z recyklovatelných materiálů. Jsou to zejména plastové fólie a sáčky, obal z kartonu.
Při likvidaci obalu dodržujte předpisy platné vdané zemi. Obalový materiál vhodný pro opětovné využití odevzdejte k recyklaci.

3.3 Skladování

Obal nechte zavřený do okamžiku instalace zařízení a při uchovávání dodržujte vnější označení znázorňující způsob postavení a skladování. Obal uchovávejte v
následujících podmínkách:
– v uzavřených místnostech – v suchém a bezprašném prostředí – mimo dosah agresivních přípravků – na místě chráněném proti slunečnímu záření – na místě chráněném proti mechanickým otřesům.
Při delším skladování (déle než tři měsíce) pravidelně kontrolujte stav všech součástí a obalů. Bude-li třeba, obal vyměňte za nový.
8 / 16 115129
Technická specifikace
CZ
Název:
Vařič vajec EH6
Č. výr.:
115129
Materiál:
nerezová ocel
Počet držáků:
1
Objem vany v litrech:
4
Rozměry vany (š x h x v) v mm:
301 x 152 x 200
Počet držáků vajec:
6
Teplotní rozsah od–do ve °C:
30 - 110
Napětí/příkon:
2,6 kW | 220-240 V | 50/60 Hz
Rozměry (š x h x v) v mm:
365 x 220 x 290
Hmotnost v kg:
4,3

4 Technická specifikace

4.1 Technická specifikace

Technické změny vyhrazeny!
Provedení / vlastnosti
• Provedení držáků vajec: – 6 samostatných držáků barevně označených – velikost vajec: malá, střední
• Vyjímatelné držáky vajec
• Nastavení stupně tvrdosti: manuální
Regulace teploty: v krocích po 10 °C
Termostat
• Bezpečnostní termostat
• Kontrolka: zahřívání
• Nerezový topný článek, pevně namontovaný
Perforovaný plech, vyjímatelný
115129 9 / 16
Technická specifikace
CZ

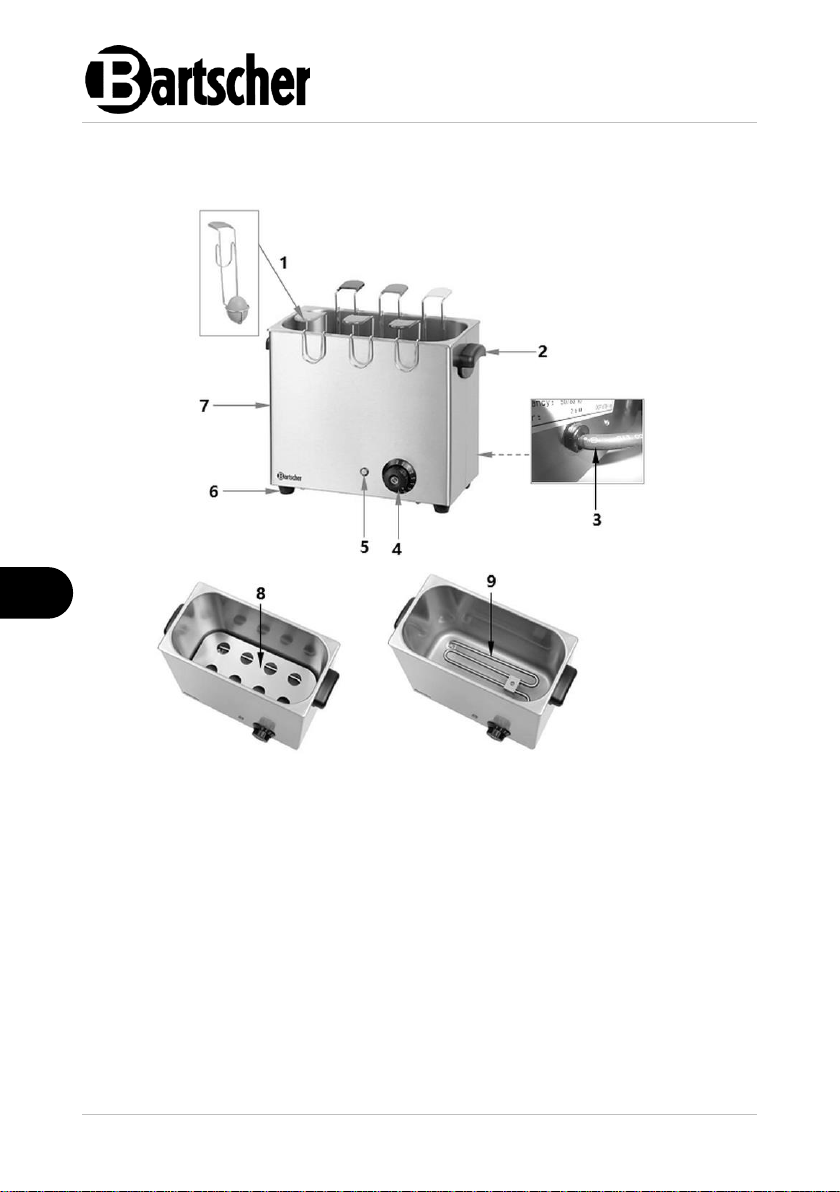

Obr.1
1. Držák vajec (6x)
2. Rukojeť (2x)
3. Připojovací kabel se síťovou zástrčkou
4. Otočný regulátor
5. Kontrolka zahřívání (oranžová)
6. Nožky (4x)
7. Plášť
8. Perforovaný plech
9. Topný článek

4.2 Přehled podsestav zařízení

4.3 Funkce zařízení

S tímto vařičem vajec můžete pomocí barevně označených držáků vajec připravit u snídaňového bufetu čerstvě vařená vejce s různým stupněm tvrdosti.
10 / 16 115129
Instalace a obsluha
CZ
UPOZORNĚNÍ!
Nebezpečí udušení!
Znemožněte dětem přístup k obalovým materiálům, jako jsou plastové sáčky a polystyrenové prvky.

5 Instalace a obsluha

5.1 Instalace

Vybalení / instalace
• Zařízení vybalte a odstraňte veškerý obalový materiál a také přepravní pojistky.
Bude-li třeba, odstraňte ze zařízení ochrannou fólii. Ochrannou fólii stahujte
pomalu, aby nezůstaly zbytky lepidla. Případné zbytky lepidla odstraňte vhodným rozpouštědlem.
• Dávejte pozor, abyste nepoškodili typový štítek a výstražné pokyny na zařízení.
• Zařízení nikdy neumísťujte do vlhkých nebo mokrých prostor.
• Zařízení postavte tak, aby zástrčka byla snadno přístupná, bude-li třeba rychle
odpojit zařízení.
• Zařízení postavte na povrch s následujícími vlastnostmi: – rovný, dostatečně nosný, vodotěsný, suchý a žáruvzdorný – dostatečně velký, aby bylo možné bez překážek obsluhovat zařízení – snadno přístupný – s dobrou cirkulací vzduchu.
• Udržujte dostatečnou vzdálenost od okrajů stolu. Zařízení by se mohlo převrátit
a spadnout.
Dodržujte minimální vzdálenost 20 cm od hořlavých stěn a předmětů.
Připojení k elektrickému proudu
• Zkontrolujte, zda technické parametry zařízení (viz typový štítek) odpovídají
parametrům místní elektrické sítě.
• Zařízení připojte do samostatné, dostatečně zabezpečené zásuvky s
ochranným kolíkem. Zařízení nepřipojujte k vícenásobné zásuvce.
115129 11 / 16
Instalace a obsluha
CZ
VÝSTRAHA
Nebezpečí popálení! Povrch zařízení se během provozu silně zahřívá.
Nedotýkejte se horkého povrchu.
Při obsluze zařízení se dotýkejte pouze k tomu předpokládaných úchytů a ovládacích prvků.
Napájecí kabel položte tak, aby nikdo nemohl na něho stoupnout nebo o něj
zakopnout.

5.2 Obsluha

Setzen Sie die Boden-Abdeckung in das Becken ein. Osł ona pełni fu nkcję rozpór ki pomiędzy elemente m grzewcz ym a tacką na reszt ki jedzenia it d.
Ostrożnie osadzić skrzynkę rozdzielczą z elementem gr zewczym na t ylnej krawędzi urz ądzenia. Sworz eń w dolnej częś ci skrzynki r ozdzielczej m usi wchodzić w otwór w urządz eniu głównym. W taki sposób skrz ynka rozdzielcz a jest pra widłowo ustawio na.
Příprava zařízení
1. Vyjměte příslušenství (držáky vajec, perforovaný plech) z vany zařízení.
2. Před použitím důkladně vyčistěte všechny části podle pokynů uvedených
v kapitole 6 „Čištění“.
3. Důkladně osušte vyčištěné díly.
4. Položte perforovaný plech na topný článek ve vaně.
5. Do vany nalijte čerstvou studenou vodu až po značku MAX (v závislosti na
počtu vajec).
POZOR!
Během provozu dávejte pozor na to, aby hladina vody ve vaně neklesla pod značku MIN.
Bude-li třeba, dolijte čerstvou vodu.
6. Zařízení připojte do vhodné samostatné zásuvky.
Vaření vajec
1. Zapněte vařič vajec nastavením termostatu na požadovanou teplotu (až 110
°C).
Rozsvítí se kontrolka zahřívání (oranžová). Po dosažení nastavené teploty zhasne oranžová kontrolka zahřívání. Jakmile voda
ve vaně vychladne, opět se zapne topný článek a opět se rozsvítí oranžová kontrolka zahřívání.
Voda ve vaně se bude opět ohřívat na nastavenou teplotu. Díky této funkci je vařič vajec chráněn proti přehřátí.
12 / 16 115129
Čištění
CZ
Obr.2
2. Vložte požadovaný počet vajec do barevně označených držáků vajec.
3. Držáky vajec zavěste na okraj vany.
4. Po uplynutí požadované doby vaření vytáhněte uvařená vejce pomocí držáků
vajec.
POKYN! Proces vaření ukončíte tak, že po vyjmutí vložíte uvařená vejce do studené
vody.
5. Pokud již zařízení nebudete používat, otočte termostat do polohy „0“.
6. Zařízení odpojte od elektrického napájení vytažením zástrčky ze zásuvky.

6 Čištění

6.1 Bezpečnostní pokyny pro čištění

• Před čištěním odpojte zařízení od elektrického napájení.
• Zařízení nechte úplně vychladnout.
• Dávejte pozor, aby do zařízení nepronikla voda. Při čištění neponořujte zařízení
do vody nebo jiných tekutin. K čištění zařízení nepoužívejte proud vody pod
tlakem.
K čištění zařízení nepoužívejte žádné špičaté nebo kovové předměty (nůž,
vidličku atp.). Ostré předměty mohou poškodit zařízení a při styku s vodivými částmi může dojít k úrazu elektrickým proudem.
• K čištění nepoužívejte žádné abrazivní prostředky obsahující rozpouštědla nebo
louhy. Mohou poškodit povrch.
115129 13 / 16
Recyklace
CZ
Elektrická zařízení jsou označena tímto symbolem. Elektrická zařízení se musí recyklovat a likvidovat řádně a způsobem šetrným k životnímu prostředí. Elektrická zařízení nevyhazujte společně s domácím odpadem. Zařízení odpojte
od elektrického napájení a od zařízení uřízněte napájecí kabel.

6.2 Čištění

1. Zařízení pravidelně čistěte.
2. K čištění vyjměte perforovaný plech a držáky vajec.
3. Vyprázdněte vanu.
4. Držáky vajec a perforovaný plech vyčistěte teplou vodou a měkkým hadříkem
nebo plastovým kartáčkem na mytí nádobí. Bude-li třeba, použijte jemný čisticí prostředek.
5. Opláchněte části čistou vodou.
6. Vanu vyčistěte teplou vodou, měkkým hadříkem nebo houbou a jemným čisticím
prostředkem.
7. Vanu důkladně opláchněte čistou vodou.
8. Plášť a napájecí kabel otřete měkkým, lehce vlhkým hadříkem.
9. Pak osušte všechny vyčištěné části a povrchy měkkým hadříkem.

7 Recyklace

Elektrická zařízení
Elektrická zařízení odevzdávejte na určená sběrná místa.
14 / 16 115129
Loading...
