Bartscher Easy Black 250, 190080 Operating instructions [pl]

Download

Easy Black 250

190080

Bartscher GmbH Franz-Kleine-Str. 28 D-33154 Salzkotten Niemcy

tel. +49 5258 971-0 fax: +49 5258 971-120 Infolinia serwisowa: +49 5258 971-197 www.bartscher.com

Wersja: 1.0 Data sporządzenia: 2021-03-18

Oryginalna instrukcja obsługi

1 Bezpieczeństwo ............................................................................................. 2

1.1 Objaśnienie haseł ostrzegawczych .......................................................... 2

1.2 Wskazówki dotyczące bezpieczeństwa ................................................... 3

1.3 Użytkowanie zgodne z przeznaczeniem .................................................. 6

1.4 Użytkowanie niezgodne z przeznaczeniem ............................................. 6

2 Informacje ogólne .......................................................................................... 7

2.1 Odpowiedzialność i gwarancja ................................................................. 7

2.2 Ochrona praw autorskich ......................................................................... 7

2.3 Deklaracja zgodności ............................................................................... 7

3 Transport, opakowanie i magazynowanie ..................................................... 8

3.1 Kontrola dostawy ..................................................................................... 8

3.2 Opakowanie ............................................................................................. 8

3.3 Magazynowanie ....................................................................................... 8

4 Parametry techniczne .................................................................................... 9

4.1 Dane techniczne ................................................................ ...................... 9

4.2 Zestawienie podzespołów urządzenia ................................................... 11

4.3 Funkcje urządzenia ................................................................................ 12

5 Instalacja i obsługa ...................................................................................... 13

5.1 Instalacja ................................................................................................ 13

5.2 Obsługa ................................................................................................. 14

6 Czyszczenie i odkamienianie....................................................................... 20

6.1 Wskazówki dotyczące bezpieczeństwa podczas czyszczenia ............... 20

6.2 Czyszczenie ........................................................................................... 21

6.3 Odkamienianie ....................................................................................... 24

7 Możliwe usterki ............................................................................................ 26

8 Utylizacja ..................................................................................................... 30

190080 1 / 32

Bezpieczeństwo

Przed rozpoczęciem użytkowania należy przeczytać instrukcję obsługi, a następnie przechowywać ją w dostępnym miejscu!

NIEBEZPIECZEŃSTWO!

Hasło ostrzegawcze NIEBEZPIECZEŃSTWO ostrzega przed zagrożeniami, które prowadzą do ciężkich obrażeń lub śmierci, jeśli się ich nie unika.

Diese Bedienungsanleitung beschreibt di e Installation, Bedienung und Wartung des Geräts und gilt als wichtige Informationsqu elle und Nachschlagewerk. Die Ke nntnis aller enthaltenen Sicherheitshinw eise und Handlungsanweisungen schafft die Voraussetzung für das sichere und sachgerechte Arbeiten mit de m Gerät. Darüber hinaus müssen die für de n Einsatzbereich des Geräts geltende n örtlichen Unfallverhütungsvorschriften u nd allgemeinen Sicherheitsbestimmunge n eingehalten werden. Diese Bedienungs anleitung ist Bestandteil des Prod ukts und muss in unmittelbarer Nähe d es Geräts für das In¬stallations-, Bedi enungs-, Wartungs- und Reinigungspers onal jederzeit zugänglich auf¬bewahrt werd en. Wenn das Gerät an eine dritte Pers on weitergegeben wird, muss die Bedienungsa nleitung mit ausgehändigt werden.

Niniejsza instrukcja obsługi zawiera opis instalacji urządzenia, jego obsługi oraz konserwacji i jest ważnym źródłem informacji oraz poradnikiem. Znajomość wszystkich zawartych w niej wskazówek dotyczących bezpieczeństwa i obsługi stanowi warunek bezpiecznej i prawidłowej pracy z urządzeniem. Ponadto mają zastosowanie przepisy dotyczące zapobiegania wypadkom, przepisy BHP oraz regulacje prawne obowiązujące w obszarze zastosowania urządzenia.

Przed rozpoczęciem pracy z urządzeniem, a w szczególności przed jego uruchomieniem, należy przeczytać niniejszą instrukcję obsługi, aby uniknąć szkód na osobach i rzeczach. Niewłaściwe użytkowanie może prowadzić do uszkodzeń.

Niniejsza instrukcja obsługi stanowi integralny element produktu i musi być przechowywana w bezpośrednim pobliżu urządzenia oraz w każdej chwili dostępna. Gdy urządzenie zostaje przekazane, konieczne jest także przekazanie niniejszej instrukcji obsługi.

1 Bezpieczeństwo

Urządzenie zostało wykonane wg aktualnie obowiązujących zasad techniki. Jednakże urządzenie może stanowić źródło zagrożeń, jeśli będzie używane niewłaściwie lub niezgodnie z jego przeznaczeniem. Wszystkie osoby, które użytkują urządzenie, muszą stosować się do informacji zawartych w niniejszej instrukcji obsługi oraz przestrzegać wskazówek dotyczących bezpieczeństwa.

1.1 Objaśnienie haseł ostrzegawczych

Ważne wskazówki dotyczące bezpieczeństwa oraz informacje ostrzegawcze oznaczono w niniejszej instrukcji obsługi odpowiednimi hasłami ostrzegawczymi. Wskazówki te muszą być bezwzględnie przestrzegane, aby unikać wypadków,

szkód na osobach i rzeczach.

2 / 32 190080

Bezpieczeństwo

OSTRZEŻENIE!

Hasło ostrzegawcze OSTRZEŻENIE ostrzega przed zagrożeniami, które mogą skutkować średnio ciężkimi lub ciężkimi obrażeniami lub śmiercią, jeśli się ich nie unika.

OSTROŻNIE!

Hasło ostrzegawcze OSTROŻNIE ostrzega przed zagrożeniami, które mogą skutkować lekkimi lub umiarkowanymi obrażeniami, jeśli się ich

nie unika.

UWAGA!

Hasło ostrzegawcze UWAGA wskazuje na możliwe uszkodzenia mienia, które mogą wystąpić, jeśli nie będą przestrzegane wskazówki dotyczące bezpieczeństwa.

WSKAZÓWKA!

Symbol WSKAZÓWKA zapoznaje użytkownika z kolejnymi informacjami i wskazówkami dot. użytkowania urządzenia.

, die

1.2 Wskazówki dotyczące bezpieczeństwa

Prąd elektryczny

• Zbyt wysokie napięcie sieciowe lub nieprawidłowa instalacja mogą prowadzić do

porażenia prądem elektrycznym.

• Urządzenie można podłączyć tylko wówczas, gdy dane na tabliczce

znamionowej są zgodne z napięciem sieciowym.

• Aby unikać zwarć elektrycznych, urządzenie należy utrzymywać w stanie

suchym.

• Jeśli podczas pracy występują usterki, należy natychmiast odłączyć urządzenie

od zasilania elektrycznego.

• Nie dotykać wtyczki urządzenia mokrymi rękoma.

• Nigdy nie chwytać urządzenia, gdy wpadło do wody. Natychmiast odłączyć

urządzenie od zasilania elektrycznego.

• Wszelkie naprawy oraz otwieranie obudowy mogą być wykonywane tylko przez

specjalistów oraz odpowiednie warsztaty.

190080 3 / 32

Bezpieczeństwo

• Nie nosić urządzenia trzymając za przewód przyłączeniowy.

• Nie dopuszczać do kontaktu przewodu przyłączeniowego ze źródłami ciepła i

ostrymi krawędziami.

• Przewodu przyłączeniowego nie wolno zginać, ściskać ani zawiązywać.

• Przewód przyłączeniowy urządzenia należy zawsze do końca rozwinąć.

• Nigdy nie stawiać urządzenia lub innych przedmiotów na przewodzie

przyłączeniowym.

• Aby wyłączyć urządzenie z zasilania elektrycznego należy zawsze chwycić za

wtyczkę.

• Przewód zasilający należy regularnie sprawdzać pod kątem uszkodzeń. Nie

użytkować urządzenia z uszkodzonym przewodem zasilającym. Jeśli przewód jest uszkodzony, wówczas w celu uniknięcia zagrożeń należy zlecić jego wymianę zakładowi serwisowemu lub wykwalifikowanemu elektrykowi.

Materiały palne

• Nigdy nie należy narażać urządzenia na wysokie temperatury, jak np. kuchenka,

piec, otwarty ogień, urządzenia do utrzymywania ciepła itp.

• Urządzenie należy czyścić regularnie, aby uniknąć ryzyka pożaru.

• Nie przykrywać urządzenia np. folią aluminiową lub ściereczkami.

• Z urządzenia należy korzystać używając tylko przeznaczonych do tego

materiałów oraz przy odpowiednich ustawieniach temperatury. Materiały, produkty spożywcze i resztki żywności w urządzeniu mogą się zapalić.

• Nigdy nie użytkować urządzenia w pobliżu palnych, łatwo zapalnych materiałów,

jak np. benzyn, spirytus, alkohol. Wysoka temperatura powoduje parowanie tych

materiałów i w efekcie styczności ze źródłami zapłonu może dojść do eksplozji.

• W razie pożaru, przed podjęciem odpowiednich czynności gaśniczych odłączyć

urządzenie od zasilania elektrycznego. Nigdy nie gasić ognia wodą, gdy urządzenie jest podłączone do zasilania elektrycznego. Po ugaszeniu pożaru należy zadbać o wystarczający dopływ świeżego powietrza.

4 / 32 190080

Bezpieczeństwo

Zagrożenie zdrowia przez zarazki

• Zbiornik na wodę musi być w regularnych odstępach czasu całkowicie

opróżniany, czyszczony i dezynfekowany, aby wyeliminować możliwość gromadzenia się szkodliwych dla zdrowia, niebezpiecznych zarazków.

Eksploatacja tylko pod nadzorem

• Urządzenie można eksploatować tylko pod nadzorem.

• Należy przebywać zawsze w bezpośrednim sąsiedztwie urządzenia.

Personel obsługujący

• Urządzenie może być obsługiwane tylko przez wykwalifikowany i przeszkolony

personel specjalistyczny.

• Niniejsze urządzenie nie może być obsługiwane przez osoby (również dzieci) z

ograniczonymi zdolnościami fizycznymi, sensorycznymi lub umysłowymi oraz przez osoby o ograniczonym doświadczeniu i/lub ograniczonej wiedzy.

• Dzieci powinny znajdować się pod nadzorem, aby mieć pewność, że nie bawią

się one urządzeniem ani go nie uruchamiają.

Niewłaściwe użytkowanie

• Użytkowanie niezgodne z przeznaczeniem lub zabronione może spowodować

uszkodzenie urządzenia.

• Urządzenie można używać tylko w stanie technicznym nie budzącym

zastrzeżeń, zapewniającym bezpieczną eksploatację.

• Urządzenie można używać tylko wówczas, gdy przyłącza znajdują się w stanie

technicznym nie budzącym zastrzeżeń, zapewniającym bezpieczną eksploatację.

• Urządzenie można używać tylko wówczas, gdy jest czyste.

• Należy stosować wyłącznie oryginalne części zamienne. Nigdy nie należy

naprawiać urządzenia samodzielnie.

• Nie wolno przeprowadzać żadnych modyfikacji ani zmian w urządzeniu.

190080 5 / 32

Bezpieczeństwo

1.3 Użytkowanie zgodne z przeznaczeniem

Wszelkie stosowanie urządzenia w celu różnym i/lub odbiegającym od jego normalnego przeznaczenia opisanego poniżej jest zabronione i uznawane za użytkowanie niezgodne z przeznaczeniem.

Następujące użytkowanie jest zgodne z przeznaczeniem:

– Przygotowywanie różnego rodzaju napojów kawowych, takich jak kawa,

cappuccino, espresso itd.

1.4 Użytkowanie niezgodne z przeznaczeniem

Użytkowanie niezgodne z przeznaczeniem może prowadzić do szkód na osobach i rzeczach wywołanych przez niebezpieczne napięcie elektryczne, ogień i wysokie temperatury. Z pomocą urządzenia wolno przeprowadzać jedynie te prace, które są

opisane w niniejszej instrukcji.

6 / 32 190080

Informacje ogólne

2 Informacje ogólne

2.1 Odpowiedzialność i gwarancja

Wszystkie informacje i wskazówki zawarte w niniejszej instrukcji obsługi zostały zestawione przy uwzględnieniu obowiązujących przepisów, aktualnej wiedzy konstruktorskiej i inżynierskiej oraz naszej wiedzy, a także naszych wieloletnich doświadczeń. W przypadku zamówienia modeli specjalnych lub opcji dodatkowych,

oraz w sytuacji zastosowania najnowszych zdobyczy wiedzy technicznej,

dostarczone urządzenie w pewnych okolicznościach może odbiegać od objaśnień oraz licznych rysunków zawartych w niniejszej instrukcji obsługi.

Producent nie ponosi żadnej odpowiedzialności za szkody i usterki wynikające z:

– nieprzestrzegania wskazówek, – użytkowania niezgodnego z przeznaczeniem, – wprowadzania zmian technicznych przez użytkownika, – zastosowania niedopuszczonych części zamiennych.

Zastrzegamy sobie prawo do wprowadzania zmian technicznych w produkcie, służących poprawie właściwości użytkowych urządzenia oraz jego ulepszaniu.

2.2 Ochrona praw autorskich

Niniejsza instrukcja obsługi oraz zawarte w niej teksty, rysunki, zdjęcia i inne elementy podlegają ochronie prawem autorskim. Bez uzyskania pisemnej zgody producenta, zabrania się powielania treści instrukcji obsługi w jakiejkolwiek formie i w jakikolwiek sposób (także fragmentów), oraz wykorzystywania lub / i przekazywania jej zawartości osobom trzecim. Naruszenia powyższego skutkują obowiązkiem wypłaty odszkodowania. Zastrzegamy sobie prawo do dochodzenia dalszych roszczeń.

2.3 Deklaracja zgodności

Urządzenie spełnia aktualnie obowiązujące normy oraz wytyczne Unii Europejskiej. Powyższe potwierdzamy w Deklaracji Zgodności WE. W razie potrzeby chętnie prześlemy Państwu odpowiednią Deklarację Zgodności.

190080 7 / 32

Transport, opakowanie i magazynowanie

3 Transport, opakowanie i magazynowanie

3.1 Kontrola dostawy

Po otrzymaniu dostawy należy niezwłocznie sprawdzić, czy urządzenie jest kompletne i czy nie zostało uszkodzone podczas transportu. W przypadku stwierdzenia widocznych uszkodzeń transportowych, należy odmówić przyjęcia urządzenia lub dokonać przyjęcia warunkowego. Na dokumentach transportowych/ liście przewozowym firmy transportowej należy zaznaczyć zakres uszkodzeń i złożyć reklamację. Ukryte szkody należy zgłosić bezpośrednio po ich stwierdzeniu, gdyż roszczenia odszkodowawcze można zgłaszać tylko w ramach obowiązujących

terminów reklamacji.

W przypadku braku części lub akcesoriów prosimy o kontakt z naszym Działem Obsługi Klienta.

3.2 Opakowanie

Prosimy nie wyrzucać kartonu od urządzenia. Może on być potrzebny do przechowywania urządzenia, przy przeprowadzce lub podczas wysyłki urządzenia do naszego punktu serwisowego w razie wystąpienia ewentualnych uszkodzeń.

Opakowanie oraz poszczególne elementy są wykonane z materiałów nadających się do recyclingu. Szczegółowo są to: folie i worki z tworzywa sztucznego,

opakowanie z kartonu.

Przy utylizacji opakowania należy przestrzegać przepisów obowiązujących w danym kraju. Materiały opakowaniowe nadające się do powtórnego użytku należy wprowadzić do recyklingu.

3.3 Magazynowanie

Opakowanie należy pozostawić zamknięte do momentu instalacji urządzenia, a podczas przechowywania należy stosować się do oznaczeń umieszczonych na zewnątrz dotyczących sposobu ustawienia i magazynowania. Opakowanie należy przechowywać tylko w następujących warunkach:

– w pomieszczeniach zamkniętych – w otoczeniu suchym i wolnym od pyłu – z dala od środków agresywnych – w miejscu chronionym przed światłem słonecznym – w miejscu chronionym przed wstrząsami mechanicznymi.

W przypadku dłuższego magazynowania (powyżej trzech miesięcy), należy regularnie kontrolować stan wszystkich części oraz opakowania. W razie potrzeby opakowanie należy wymienić na nowe.

8 / 32 190080

Parametry techniczne

Nazwa:

Ekspres do kawy Easy Black 250

Numer art.:

190080

Materiał:

Tworzywo sztuczne

Materiał młynka:

Stal

Ilość grup zaparzacza:

Pojemność zbiornika na wodę w l:

1,8

Pojemność pojemnika na ziarna w g:

250

Programy:

Ciśnienie pompy w barach:

Wylot, z regulacją wysokości od - do w mm:

80 - 115

Pojemność pojemnika na resztki, ok. filiżanek:

Zaprojektowany do filiżanek / dzień:

Wydajność: ilość filiżanek à 120

ml/godz., maks.:

Minimalna zaparzana ilość w ml:

Wartość przyłączeniowa:

1,4 kW | 230 V | 50/60 Hz

Wymiary (szer. x gł. x wys.) w mm:

305 x 470 x 365

Ciężar w kg:

11,5

4 Parametry techniczne

4.1 Dane techniczne

Zastrzega się prawo do wprowadzania zmian technicznych!

190080 9 / 32

Parametry techniczne

Wersja / właściwości

• W pełni automatyczny

• Sterowanie: elektroniczne

• Możliwości ustawienia: grubość mielenia w skali 5-stopniowej, dozowanie kawy,

ilość wody, temperatura wody

• Programy: 4 programy, wstępnie zaprogramowane, możliwość zmiany

parametrów

• Wyświetlacz: programy, status, informacje o konserwacji, informacje o błędach

• Automatyczne wyłączanie

• Młynek: młynek stożkowy

• System ciśnieniowy: nacisk tłoka

• Lampka kontrolna: Wł./wył.

• Sygnał informujący o konieczności odkamienienia

• Wskaźnik poziomu napełnienia

• Zdejmowany zbiornik wody

• Włącznik/wyłącznik

• Spieniacz mleka

• Program czyszczący

• Pojemnik na fusy nadaje się do mycia w zmywarce do naczyń

• Funkcja 2 filiżanek

• Opcja kawy mielonej: na filiżanki, ręcznie, 7 g - 14 g

• Doprowadzenie mleka: zewnętrznie za pomocą wężyka

• Właściwości:

– Licznik filiżanek (na program i w sumie) – Przełącznik wyboru gorącego mleka lub spieniania mleka

W zestawie:

– 1 wężyk do mleka, 50 cm – 1 łyżeczka do kawy

10 / 32 190080

Parametry techniczne

1. Pojemnik na ziarna z pokrywą

2. Koło nastawcze grubości mielenia

3. Panel obsługi

4. Obudowa

5. Koło nastawcze mleko/spienione mleko

6. Osłona przednia

7. Kratka ociekacza

8. Taca ociekowa

9. Pojemnik na fusy

10. Wskaźnik poziomu napełnienia zbiornika wody

11. Zbiornik wody

12. Uchwyt zbiornika wody

4.2 Zestawienie podzespołów urządzenia

190080 11 / 32

Parametry techniczne

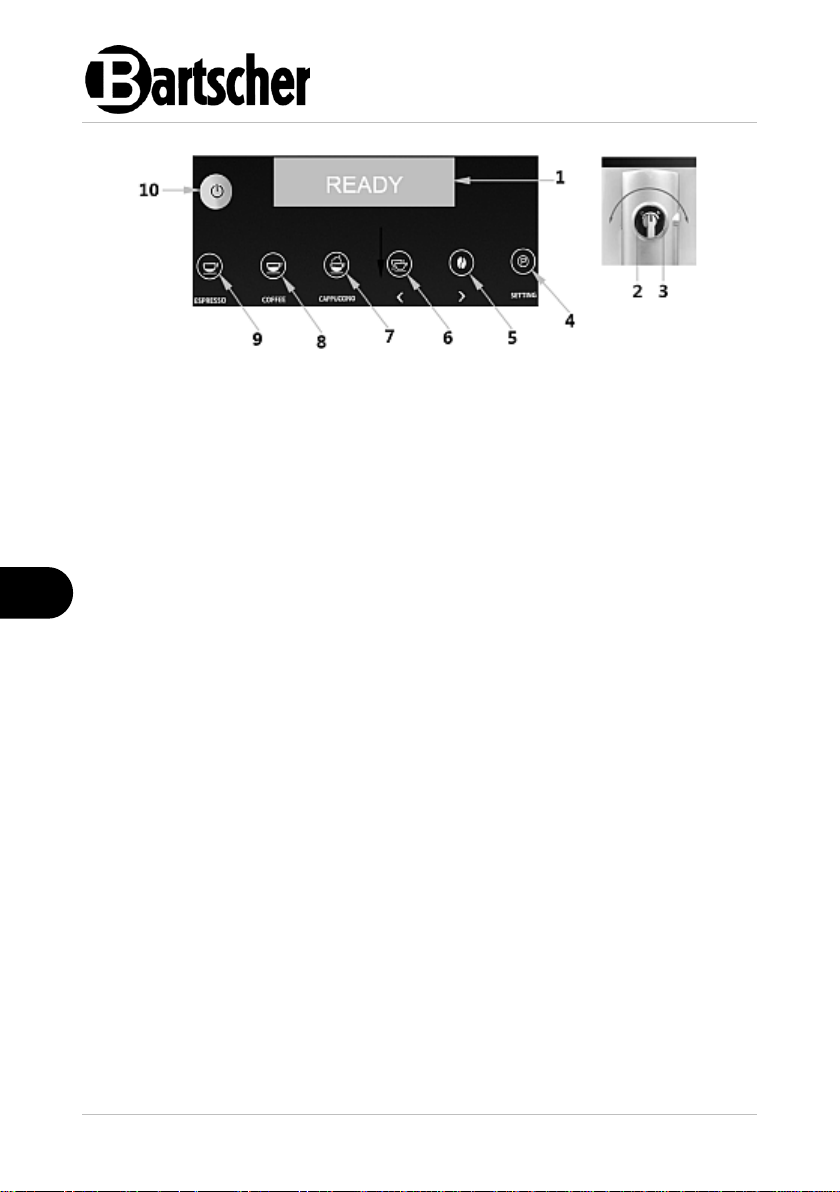

1. Komunikaty wyświetlacza

2. Koło nastawcze kierunek spienione mleko

3. Koło nastawcze kierunek gorące mleko

4. Przycisk wyboru

5. Przycisk moc kawy / przycisk strzałki w prawo

6. Przycisk podwójna filiżanka / przycisk strzałki w lewo

7. Przycisk CAPPUCCINO

8. Przycisk KAWA

9. Przycisk ESPRESSO

10. Włącznik/wyłącznik

4.3 Funkcje urządzenia

Urządzenie jest przystosowane do przygotowywania różnych rodzaju specjałów

kawowych, takich jak kawa, espresso, cappuccino, latte macchiato z

zastosowaniem kawy ziarnistej i zimnej wody oraz optymalne do używania w

kawiarniach, jadalniach i biurach.

12 / 32 190080

Instalacja i obsługa

OSTROŻNIE!

Niebezpieczeństwo uduszenia się!

Uniemożliwić dzieciom dostęp do materiałów opakowaniowych, takich jak worki plastikowe i elementy styropianowe.

5 Instalacja i obsługa

5.1 Instalacja

Rozpakowanie / ustawienie

• Rozpakować urządzenie i usunąć wszystkie zewnętrzne i wewnętrzne elementy opakowania oraz zabezpieczenia transportowe.

• Jeśli na urządzeniu znajduje się folia ochronna, należy ją zdjąć. Folię ochronną należy zdejmować powoli, aby nie pozostały resztki kleju. Ewentualne resztki kleju usunąć odpowiednim rozpuszczalnikiem.

• Należy uważać, aby nie uszkodzić tabliczki znamionowej oraz wskazówek ostrzegawczych na urządzeniu.

• Nigdy nie ustawiać urządzenia w wilgotnym lub mokrym otoczeniu.

• Urządzenie należy ustawić tak, aby przyłącza były łatwo dostępne w celu szybkiego odłączenia, jeśli pojawi się taka potrzeba.

• Urządzenie należy ustawić na powierzchni o następujących właściwościach:

– równa, o wystarczającej nośności, odporna na wodę, sucha i odporna na

wysokie temperatury

– wystarczająco duża, aby bez przeszkód można było pracować z

urządzeniem – łatwo dostępna – posiadająca dobrą wentylację.

• Należy zachować wystarczający odstęp od brzegów stołu. Urządzenie mogłoby się przewrócić i spaść.

• Zwrócić uwagę na wystarczający odstęp od ścian i innych przedmiotów palnych lub podatnych na przebarwienia. Odstęp ten musi wynosić z tyłu i z boku przynajmniej 5 cm, oraz 15 cm od góry. Uwzględnić obowiązujące w miejscu instalacji przepisy ppoż.

• Podczas pracy urządzenie nie może być ustawione w szafie.

190080 13 / 32

Instalacja i obsługa

Podłączenie do prądu

• Sprawdzić, czy dane techniczne urządzenia (zob. tabliczka znamionowa) pasują do danych lokalnej sieci energetycznej.

• Podłączyć urządzenie do pojedynczego, wystarczająco zabezpieczonego gniazdka ze stykiem ochronnym. Nie podłączać urządzenia do gniazda

wielokrotnego.

• Przewód przyłączeniowy ułożyć tak, aby nikt nie mógł po nim chodzić ani się o niego potknąć.

• Nie używać urządzenia z zewnętrznym minutnikiem lub pilotem.

5.2 Obsługa

Ważne wskazówki

• Zbiornik wody napełniać tylko świeżą wodą pitną.

• Nie wlewać nigdy ciepłej/gorącej wody, mleka ani innych płynów do zbiornika

wody.

• Nigdy nie wsypywać do pojemnika na ziarna (pojemnika na kawę mieloną) kawy rozpuszczalnej, kakao ani innych mieszanek proszkowych. Urządzenie mogło by ulec uszkodzeniu.

• Nigdy nie wsypywać do pojemnika na ziarna ziaren kawy specjalnie przygotowanych (np. powleczonych kakao czy cukrem), ponieważ może to prowadzić do uszkodzenia urządzenia.

• W pojemniku na ziarna można umieszczać tylko palone ziarna kawy. Ryż, ziarna soi, ziarna czekolady, orzechy, cukier, przyprawy itd. są zabronione.

• Kawę ziarnistą należy przechowywać zawsze w suchym, zacienionym miejscu. Wilgotne ziarna mogą uszkodzić młynek.

• Nie przechowywać kawy ziarnistej w pojemniku na ziarna, gdy urządzenie ma pozostawać przez dłuższy czas nieużywane. Kawa ziarnista może zawilgotnieć i zapchać młynek.

Uruchamianie urządzenia

1. Podłączyć urządzenie do odpowiedniego pojedynczego gniazdka.

2. Wcisnąć włącznik/wyłącznik po lewej stronie panelu obsługi, aby aktywować

urządzenie.

Przy pierwszym użyciu ekspres do kawy rozpoczyna od nagrzewania i czyszczenia. Pomaga to osiągnąć najlepsze warunki pracy. Nie można pominąć tego procesu.

UWAGA! Niebezpieczeństwo poparzenia!

14 / 32 190080

Instalacja i obsługa

Podczas procesu czyszczenia z otworu wylotowego kawy wypływa do tacy ociekowej gorąca woda.

Należy unikać kontaktu z wypływającą gorącą wodą.

3. Upewnić się, aby przed kolejnym ustawieniem urządzenie przełączyło się w tryb

„Gotowy“.

Wyłączanie urządzenia

1. Wcisnąć włącznik/wyłącznik po lewej stronie panelu obsługi, aby wyłączyć urządzenie.

Przy odłączeniu ekspres do kawy rozpoczyna czyszczenie. Pomaga to osiągnąć najlepsze warunki pracy. Nie można pominąć tego procesu.

UWAGA! Niebezpieczeństwo poparzenia! Podczas procesu czyszczenia z otworu wylotowego kawy wypływa do tacy

ociekowej gorąca woda.

Należy unikać kontaktu z wypływającą gorącą wodą.

Ustawienie języka

1. W razie potrzeby należy ustawić potrzebny język.

2. Wcisnąć przycisk wyboru, aby przejść do menu.

3. Wybrać ustawianie języka.

4. Wciskać przyciski strzałek, aż pojawi się żądany język.

5. Wcisnąć przycisk wyboru, aby potwierdzić język.

Automatyczne wyłączanie

Po 2 godzinach urządzenie automatycznie się wyłącza. Można wybrać czas automatycznego wyłączania w przedziale między 5 minut a 10

godzin.

1. Wcisnąć przycisk wyboru, aby przejść do menu.

2. Wybrać „Auto-Off“.

3. Za pomocą przycisku strzałki ustawić żądany czas.

190080 15 / 32

Instalacja i obsługa

3. Jeśli kawa podczas procesu przygotowania płynie bardzo powoli lub nie spływa całkowicie, należy ustawić stopień mielenia 4 lub 5.

4. Jeśli kawa ziarnista posiada ciemny kolor, zalecamy ustawienie najgrubszego stopnia mielenia.

5. Jeśli kawa ziarnista posiada jasny kolor, zalecamy ustawienie najdrobniejszego stopnia mielenia.

Wprowadzone ustawienie grubości mielenia kawy będzie widoczne dopiero po 2 lub większej ilości zaparzonych filiżanek kawy.

2. Wcisnąć przycisk mocy kawy, gdy tylko na wyświetlaczu pojawi się komunikat „Gotowy”.

3. Wciskać przyciski „<“ lub „>“, aby zmienić ilość kawy ziarnistej.

Po zakończeniu procesu mielenia nie można już zmienić ilości kawy ziarnistej.

Ustawienie grubości mielenia

1. Grubość mielonej kawy należy dopasować do wybranej kawy ziarnistej.

WSKAZÓWKA: Grubość mielenia ustawiać tylko wówczas, gdy urządzenie nie przeprowadza procesu przygotowania żadnego napoju.

2. Otworzyć pokrywę młynka. Znajduje się on przed pojemnikiem na ziarna. Za pomocą koła nastawczego można ustawić potrzebną grubość mielenia od

„bardzo drobnej” („finest“) do „bardzo grubej” („roughest“).

Przygotowanie kawy

1. Przed rozpoczęciem przygotowania kawy, ustawić koło nastawcze na „Spienione mleko”.

16 / 32 190080

Instalacja i obsługa

4. Wciskać przyciski „<“ lub „>“, aby zmienić ilość kawy.

5. Wybrać przycisk „Podwójna filiżanka”, aby zatrzymać spienione mleko.

6. Wyjąć filiżankę, gdy tylko na wyświetlaczu pojawi się komunikat „Smacznego”.

2. Wcisnąć przycisk wyboru, gdy tylko na

wyświetlaczu pojawi się komunikat „Gotowy”.

3. Wciskać przycisk mocy kawy, dopóki na wyświetlaczu nie pojawi się komunikat „Caffè latte“.

4. Wcisnąć przycisk wyboru.

Rozpoczyna się przygotowanie kawy. Po rozpoczęciu procesu mielenia nie można już

zmienić ilości.

Młynek rozpoczyna mielenie.

5. Wciskać przyciski „<“ lub „>“, aby zmienić ilość kawy ziarnistej.

Po zakończeniu procesu mielenia nie można już zmienić ilości kawy ziarnistej. Urządzenie zaczyna się nagrzewać.

Przygotowanie Caffè latte

1. Przed rozpoczęciem przygotowania kawy, ustawić koło nastawcze na „Spienione mleko”.

190080 17 / 32

Instalacja i obsługa

Po nagrzaniu przygotowywane jest spienione mleko.

6. Wciskać przyciski „<“ lub „>“, aby zmienić czas produkcji.

7. Wybrać przycisk „Podwójna filiżanka”, aby zatrzymać spienione mleko.

Gdy spienione mleko jest gotowe, dalsze przygotowanie zajmuje 20 sekund.

8. Wciskać przyciski „<“ lub „>“, aby zmienić ilość kawy.

9. Wyjąć filiżankę, gdy tylko na wyświetlaczu

pojawi się komunikat „Smacznego”.

Na wyświetlaczu pojawia się „Gotowy”.

2. Wcisnąć przycisk Cappuccino.

Urządzenie rozpoczyna mielenie.

3. Za pomocą przycisków „<“ lub „>“ wybrać ilość kawy ziarnistej.

Urządzenie zaczyna się nagrzewać. Po rozpoczęciu procesu mielenia nie można już

zmienić ilości.

Po zakończeniu procesu nagrzewania urządzenie rozpoczyna produkcję spienionego

mleka.

4. Dostosować ilość spienionego mleka za pomocą przycisków „<“ lub „>“.

5. Wcisnąć przycisk Cappuccino, aby zatrzymać spienione mleko.

Przygotowanie Cappuccino

1. Przed rozpoczęciem przygotowania kawy, ustawić koło nastawcze na „Spienione mleko”.

18 / 32 190080

Instalacja i obsługa

6. Wciskać przyciski „<“ lub „>“, aby określić ilość kawy.

7. Wcisnąć przycisk Cappuccino, aby zatrzymać urządzenie.

Cappuccino jest gotowe.

8. Wyjąć filiżankę.

1. Wcisnąć przycisk podwójnych filiżanek, gdy tylko na wyświetlaczu pojawi się komunikat „Gotowy”.

2. Wybrać napój. Można wybrać kawę lub espresso.

3. Wybrać moc napoju.

Urządzenie jest ustawione fabrycznie na „mocny”.

2. Wybrać pomiędzy spienionym mlekiem a gorącym mlekiem, gdy tylko na wyświetlaczu pojawi się „Gotowy”.

3. Urządzenie zaczyna się nagrzewać.

4. Aby zatrzymać proces nagrzewania, można wcisnąć przycisk wyboru.

5. Wcisnąć przycisk wyboru, aby przygotować napój.

6. Podczas procesu można regulować ilość mleka, wciskając przyciski „<“ lub „>“.

7. Gdy tylko na wyświetlaczu pojawia się „Gotowy”, można przygotować swój napój.

Przygotowanie podwójnych napojów

Urządzenie może przygotować podwójną kawę lub podwójne espresso.

Używanie dyszy do spieniania mleka

Za pomocą urządzenia można wytwarzać spienione mleko lub gorące mleko.

1. Połączyć mocno wężyk do mleka ze spieniaczem mleka i pojemnikiem z mlekiem.

190080 19 / 32

Czyszczenie i odkamienianie

2. Wcisnąć przycisk wyboru, gdy tylko na wyświetlaczu pojawi się komunikat „Gotowy”, aby przejść do menu.

3. Wybrać potrzebną funkcję za pomocą przycisków „<“ lub „>“.

4. Wcisnąć przycisk mocy kawy, gdy na wyświetlaczu pojawi się „Użyj kawy mielonej”, aby potwierdzić wybór.

5. Otworzyć pokrywę młynka.

6. Dosypać kawy mielonej.

7. Wybrać żądany napój (np. Espresso, Americano itd.).

Przygotowywanie napojów z funkcją kawy mielonej

Ekspres do kawy wyposażony jest w funkcję, która umożliwia przygotowywanie kawy z użyciem kawy mielonej.

WSKAZÓWKA:

Aby przygotować kawę z użyciem funkcji kawy mielonej, ilość użytej kawy mielonej musi mieścić się między 7 g a 14 g. Ponadto kawa musi być grubo zmielona, aby uniknąć zablokowania grupy zaparzacza.

1. Nie dopuścić, aby pojemnik na kawę mieloną miał kontakt z wodą.

6 Czyszczenie i odkamienianie

6.1 Wskazówki dotyczące bezpieczeństwa podczas

czyszczenia

• Przed czyszczeniem urządzenie należy odłączyć od zasilania elektrycznego.

• Pozostawić urządzenie do zupełnego ostygnięcia.

• Uważać, aby do urządzenia nie dostała się woda. Nie zanurzać urządzenia podczas czyszczenia w wodzie lub innych cieczach. Do czyszczenia urządzenia nie używać strumienia wody pod ciśnieniem.

• Nie używać do czyszczenia urządzenia żadnych ostrych ani metalowych przedmiotów (nóż, widelec itp.). Ostre przedmioty mogą uszkodzić urządzenie, a przy kontakcie z elementami przewodzącymi prąd doprowadzić do porażenia prądem.

• Nie używać do czyszczenia żadnych środków szorujących, zawierających rozpuszczalniki ani żrących środków czyszczących. Mogą one uszkodzić powierzchnię.

20 / 32 190080

Czyszczenie i odkamienianie

Gdy tylko jednostka zaparzająca jest zbyt silnie zanieczyszczona, na wyświetlaczu pojawia się komunikat „Wyczyść jednostkę zaparzającą”

1. Wcisnąć przycisk ustawień, aby przejść do czyszczenia jednostki zaparzającej.

2. Wcisnąć przycisk ustawień, aby przejść do Menu.

3. Za pomocą przycisków „<“, „>“ wybrać „Konserwacja“.

4. Wcisnąć przycisk ustawień, aby potwierdzić wybór.

5. Za pomocą przycisków „<“, „>“ wybrać „Czyszczenie

jednostki zaparzającej“.

Wybór należy potwierdzić.

6. Potwierdzić wybór wciskając przycisk ustawień.

Jednostka zaparzająca jest czyszczona.

6.2 Czyszczenie

1. Obudowę urządzenia przetrzeć za pomocą miękkiej, wilgotnej ściereczki i na zakończenie osuszyć.

2. Jeśli urządzenie przez dłuższy czas nie było używane, należy przeprowadzić proces parzenia, jak opisano w rozdziale „Przygotowanie kawy“, bez użycia kawy.

Czyszczenie jednostki zaparzającej

• Po dłuższym używaniu na jednostce zaparzającej zbiera się nieco kawy mielonej.

• Jednostkę zaparzającą należy dokładnie czyścić, aby usuwać kawę mieloną.

• Gdy tylko jednostka zaparzająca jest zbyt silnie zanieczyszczona, na wyświetlaczu pojawia się komunikat „Wyczyść jednostkę zaparzającą”.

• Komunikat ten pełni tylko funkcję przypominającą, wszystkie funkcje ekspresu do kawy są nadal dostępne.

• Całe czyszczenie jednostki zaparzającej zajmuje ok. 10 minut.

190080 21 / 32

Czyszczenie i odkamienianie

7. Otworzyć pojemnik na kawę mieloną.

8. Włożyć do środka tabletkę czyszczącą.

9. Zamknąć pojemnik na kawę mieloną.

10. W menu wybrać punkt „Czyszczenie”.

Jednostka zaparzająca jest czyszczona.

Po zakończeniu czyszczenia, na wyświetlaczu pojawia się komunikat „gotowe”.

Po przygotowaniu 15 filiżanek na wyświetlaczu pojawia się komunikat „Opróżnij pojemnik na fusy”.

1. Wyciągnąć pojemnik na fusy i tacę ociekową i opróżnić obydwa pojemniki.

2. Czyścić je ciepłą wodą i łagodnym środkiem myjącym.

Po ponownym zainstalowaniu obydwu pojemników na

wyświetlaczu pojawia się „Gotowy”.

Gdy pojemnik na fusy jest pełen, na wyświetlaczu pojawia się komunikat „Opróżnij pojemnik na fusy”.

Gdy pojemnik na fusy jest ponownie zainstalowany, na wyświetlaczu pojawia się „Gotowy”.

4. Wybrać pomiędzy spienionym mlekiem a gorącym mlekiem,

gdy tylko na wyświetlaczu pojawi się „Gotowy”.

Urządzenie zaczyna się nagrzewać.

5. Aby zatrzymać proces czyszczenia, należy wcisnąć przycisk wyboru.

Czyszczenie pojemnika na fusy i tacy ociekowej

Czyszczenie systemu mlecznego

1. System mleczny należy czyścić po każdym użyciu.

2. Do czyszczenia systemu mlecznego używać dostępnego w handlu środka do czyszczenia systemów mlecznych.

3. Połączyć mocno wężyk do mleka ze spieniaczem mleka i pojemnikiem ze środkiem do czyszczenia systemów mlecznych.

22 / 32 190080

Czyszczenie i odkamienianie

6. Wcisnąć przycisk wyboru, aby rozpocząć czyszczenie.

7. Podczas procesu można regulować ilość środka do

czyszczenia systemów mlecznych, wciskając przyciski „<“ lub „>“.

Gdy tylko na wyświetlaczu pojawia się „Gotowy”, proces czyszczenia jest zakończony.

1. Wyjąć zbiornik wody.

2. Przy każdym napełnianiu wodą zbiornik wody należy dokładnie umyć.

3. Następnie napełnić zbiornik wody

świeżą wodą pitną i ponownie zainstalować go w urządzeniu.

4. Zbiornik wody należy wyjmować zawsze bardzo ostrożnie, nigdy nie dopuścić, aby upadł. Gdyby zbiornik wody się uszkodził, należy go natychmiast wymienić.

8. Powtórzyć od nowa opisany powyżej proces.

9. Zamiast środka do czyszczenia systemów mlecznych użyć wody, aby usunąć resztki środka do czyszczenia.

Czyszczenie zbiornika wody

Czyszczenie pojemnika na ziarna

1. Zdjąć ostrożnie pokrywę z pojemnika na ziarna.

2. Pojemnik na ziarna należy czyścić zawsze suchą szmatką lub ręcznikiem papierowym.

3. Nałożyć ponownie pokrywę.

4. Nigdy nie dopuścić, aby pokrywa spadła z pojemnika na ziarna. Jeśli jest ona uszkodzona, należy ją wymienić.

190080 23 / 32

Czyszczenie i odkamienianie

Na wyświetlaczu pojawiają się naprzemiennie komunikaty „Konieczne odkamienienie” i „Gotowy”.

1. Wcisnąć przycisk wyboru, aby przejść do menu.

2. Wciskać przyciski „<“ lub „>“, aby przejść do programu ustawień systemu.

3. Wciskać przyciski „<“ lub „>“, aby wybrać opcję „Konserwacja”.

4. Zatwierdzić wybór za pomocą przycisku wyboru.

5. Wcisnąć przycisk wyboru i wybrać opcję „Odkamienianie”.

6. Zatwierdzić ustawienie za pomocą przycisku wyboru.

Odkamienianie rozpoczyna się i trwa ok. 30 minut.

6.3 Odkamienianie

W wyniku codziennego użytkowania urządzenia w zależności od lokalnego stopnia twardości wody dochodzi do osadzania się kamienia wewnątrz elementów urządzenia. Aby utrzymać urządzenie w jak najlepszym stanie i mieć pewność, że każdy proces parzenia przynosi najlepsze rezultaty, należy od czasu do czasu odkamienić urządzenie.

1. Do czyszczenia i odkamieniania należy używać tylko odpowiednich tabletek do ekspresów do kawy.

2. Podczas odkamieniania należy koniecznie przestrzegać wskazówek producenta dot. bezpieczeństwa, znajdujących się na opakowaniu.

OSTRZEŻENIE! Jeśli przypadkowo dojdzie do kontaktu odkamieniacza z oczami lub skórą,

należy je natychmiast przemyć czystą wodą.

3. Proces odkamieniania należy przeprowadzać zawsze w całości, przerwanie może prowadzić do uszkodzenia urządzenia.

24 / 32 190080

Czyszczenie i odkamienianie

7. Przygotować roztwór ze środka odkamieniającego i czystej wody.

8. Przestrzegać wskazówek producenta.

9. Wyjąć zbiornik wody.

10. Napełnić roztworem zbiornik na wodę.

Ponownie włożyć zbiornik wody.

11. Pod wylotem kawy postawić wystarczająco duży pojemnik.

12. Po pierwszej fazie czyszczenia wyjąć ponownie zbiornik wody.

13. Opróżnić go i napełnić czystą wodą.

14. Ponownie włożyć zbiornik wody.

15. Wcisnąć przycisk wyboru, aby rozpocząć drugą fazę odkamieniania.

16. Pod wylotem kawy postawić wystarczająco duży pojemnik.

Gdy tylko na wyświetlaczu pojawia się „Gotowy”, odkamienianie jest zakończone.

190080 25 / 32

Możliwe usterki

Problem

Przyczyna

Usunięcie

Kawa jest za zimna

Filiżanka jest za zimna

Przed użyciem wypłukać filiżankę gorącą wodą

Od ostatniego użycia minęło zbyt dużo czasu

Jednostka zaparzająca jest

za zimna

Przygotować kolejne filiżanki

Kawa wypływa z

otworu wylotowego kawy kroplami

Kawa została zbyt drobno

zmielona lub kawa mielona jest za drobna

Wybrać grubszy stopień mielenia lub użyć grubiej

mielonej kawy

Zatkany filtr jednostki

zaparzającej

Oczyścić jednostkę zaparzającą, tak jak to

opisano w rozdziale 6 „Czyszczenie”

Niewystarczająca zawartość oleju

kawowego w ziarnach kawy

Używane są niewłaściwe

ziarna kawy.

Używać odpowiednich

ziaren kawy.

Urządzenie miele kawę bardzo głośno

W młynku znajdują się

przedmioty

Skontaktować się z

serwisem

7 Możliwe usterki

Poniższa tabela zawiera opisy możliwych przyczyn i sposobów usuwania usterek pracy lub błędów występujących przy eksploatacji urządzenia. Jeżeli nie można usunąć usterek działania, należy skontaktować się z serwisem.

26 / 32 190080

Możliwe usterki

Problem

Przyczyna

Usunięcie

Na wyświetlaczu pojawia się

komunikat

„Napełnij zbiornik wody”, chociaż

zbiornik wody jest pełny

Induktor w zbiorniku wody jest zakryty

Oczyścić zbiornik wody, tak

jak to opisano w rozdziale 6 „Czyszczenie”

Na wyświetlaczu pojawia się komunikat „Załóż zbiornik wody”, chociaż zbiornik wody jest założony

W ekspresie znajdują się

jeszcze resztki kawy

Wyczyścić urządzenie

Na wyświetlaczu pojawia się „Napełnij kawę ziarnistą”, chociaż pojemnik na kawę ziarnistą jest pełny

W pojemniku na kawę ziarnistą jest zbyt wilgotno i

lepko

Zamieszać ziarna kawy w

pojemniku

Sprawdzić, czy ziarna kawy nie są zbyt mocno prażone lub nie były prażone z użyciem węgla drzewnego

Oczyścić pojemnik na

ziarna, tak jak to opisano w rozdziale 6 „Czyszczenie”

Na wyświetlaczu pojawia się „Błąd”

Urządzenie nie może się już uruchomić

Skontaktować się z

serwisem

190080 27 / 32

Możliwe usterki

Komunikat na wyświetlaczu

Przyczyna

Usunięcie

Opróżnij tacę ociekową

Taca ociekowa jest pełna, nie działają żadne funkcje

do przygotowywania napojów

Wyciągnąć tacę ociekową, opróżnić ją i ponownie umieścić w urządzeniu.

Opróżnij pojemnik

na fusy

Pojemnik na fusy jest pełen, nie działają żadne funkcje

do przygotowywania napojów

Wyciągnąć pojemnik na fusy, opróżnić go i ponownie umieścić w urządzeniu.

Napełnij zbiornik

wody

Skończyła się woda w zbiorniku wody, nie działają żadne funkcje do

przygotowywania napojów

Napełnić zbiornik wody świeżą wodą pitną

Napełnij kawę ziarnistą

Brak kawy ziarnistej w pojemniku na ziarna, nie

działają żadne funkcje do

przygotowywania napojów

Napełnić pojemnik na ziarna kawą ziarnistą

Za mało kawy

mielonej

W pojemniku znajduje się niewystarczająca ilość kawy

mielonej.

Dosypać kawy mielonej i wcisnąć „Release“.

Zainstaluj tacę ociekową

Taca ociekowa nie jest

zainstalowana, nie działają żadne funkcje do

przygotowywania napojów

Założyć w urządzeniu poprawnie tacę ociekową

Możliwe komunikaty błędu na wyświetlaczu

28 / 32 190080

Możliwe usterki

Komunikat na wyświetlaczu

Przyczyna

Usunięcie

System pusty

Niewystarczająca ilość

wody w przewodzie

doprowadzającym wodę urządzenia, nie działają żadne funkcje do

przygotowywania napojów

Aby zatwierdzić, nacisnąć

przycisk wyboru

Wysoka temperatura

Temperatura urządzenia

jest za wysoka

Odłączyć urządzenie od

zasilania elektrycznego i

zostawić je do ostygnięcia. Następnie ponownie uruchomić urządzenie

Temperatura za niska

Temperatura otoczenia w miejscu instalacji jest za niska

Utrzymywać temperaturę otoczenia przynajmniej 10°C

Wysokie ciśnienie

Używane są zbyt ciemne

ziarna kawy lub zbyt drobna kawa mielona

Ustawić grubszy stopień

mielenia 4 - 5 lub użyć grubo mielonej kawy

Zatkany filtr jednostki

zaparzającej

Uruchomić program

czyszczenia dla jednostki zaparzającej

Błąd jednostki zaparzającej

Błąd elementów wewnętrznych

Uruchomić urządzenie od

nowa

190080 29 / 32

Utylizacja

Urządzenia elektryczne opatrzone są tym symbolem. Urządzenia elektryczne muszą być w sposób właściwy i przyjazny dla środowiska usuwane i poddawane recyclingowi. Nie wolno wyrzucać urządzeń elektrycznych do odpadów domowych. Odłączyć urządzenie od zasilania elektrycznego i usunąć z urządzenia przewód przyłączeniowy.

8 Utylizacja

Urządzenia elektryczne

Urządzenia elektryczne należy oddawać do wyznaczonych punktów zbiórki.

30 / 32 190080

Bartscher Easy Black 250, 190080 Operating instructions [pl]

Specifications and Main Features

Frequently Asked Questions

User Manual

1 Bezpieczeństwo

1.1 Objaśnienie haseł ostrzegawczych

1.2 Wskazówki dotyczące bezpieczeństwa

1.3 Użytkowanie zgodne z przeznaczeniem

1.4 Użytkowanie niezgodne z przeznaczeniem

2 Informacje ogólne

2.1 Odpowiedzialność i gwarancja

2.2 Ochrona praw autorskich

2.3 Deklaracja zgodności

3 Transport, opakowanie i magazynowanie

3.1 Kontrola dostawy

3.2 Opakowanie

3.3 Magazynowanie

4 Parametry techniczne

4.1 Dane techniczne

4.2 Zestawienie podzespołów urządzenia

4.3 Funkcje urządzenia

5 Instalacja i obsługa

5.1 Instalacja

5.2 Obsługa

6 Czyszczenie i odkamienianie

6.2 Czyszczenie

6.3 Odkamienianie

7 Możliwe usterki

8 Utylizacja
