Elektryczne grille do
kurczaków
z oddzielnie napędzanymi,
rozmieszczonymi w pionie prętami
Mod. E-6P 215.035
Mod. E-8P-S2 215.036
Mod. E-12P-S3 215.037
WSKAZÓWKI DOTYCZĄCE INSTALACJI
OBSŁUGI I KONSERWACJI
rev. 2 – 09/06/2009
2/6
Model
Pręty
Kurczaki
Szerokość
Głębokość
Wysokość
Napięcie
Moc
2 6
2 8
3 12
230V 3~
ILUSTRACJA URZĄDZENIA
il. 1
CECHY
E-6P
E-8P-S2
E-12P-S3
700 mm
880 mm
880 mm
360 mm
470 mm
470 mm
530 mm
530 mm
710 mm
230V~
230V~
400V 3N~
Ustawienie, instalacja i ewentualne czynności związane z usuwaniem usterek mogą być
przeprowadzane wyłącznie przez wykwalifikowany personel specjalistyczny:
INSTALACJA
-
-
-
-
-
-
-
-
Wyjąć urządzenie z opakowania i usunąć materiał opakowania.
Zdjąć folię ochronną z urządzenia; jeśli na urządzeniu znajdują się pozostałości kleju,
naleŜy je usunąć za pomocą odpowiednich środków.
Tabliczka znamionowa znajduje się z tyłu urządzenia. Dane dotyczące napięcia
zamieszczone na tabliczce muszą być zgodne z wartością napięcia w miejscu podłączenia.
Podczas uruchamiania urządzenia naleŜy mieć na uwadze, Ŝe wartość napięcia nie
moŜe odbiegać od wartości znamionowej o więcej niŜ 10% plus/minus.
Na odcinku przyłączeniowym urządzenia naleŜy zastosować zgodny z przepisami wyłącznik,
w którym rozwarcie styków wynosi co najmniej 3 mm dla kaŜdego bieguna. Wyłącznik musi
być łatwo dostępny.
Urządzenie musi być ustawione stabilnie i poziomo. Pokręcając nóŜkami moŜna
zniwelować ewentualne nierówności, które mogą mieć negatywny wpływ na
optymalną wydajność i poprawność działania urządzenia.
Jeśli w pobliŜu znajdują się łatwozapalne przegrody lub meble, naleŜy je zabezpieczyć
odpowiednimi osłonami. NaleŜy ściśle przestrzegać przepisów ppoŜ. Pomiędzy
ściankami bocznymi oraz tylną ścianką urządzenia, a sąsiadującymi łatwopalnymi
przegrodami naleŜy zachować odstęp 15 cm.
Urządzenie naleŜy zainstalować zgodnie z obowiązującymi przepisami
lokalnymi oraz normami europejskimi.
rev. 2 – 09/06/2009
3/6
2800 W
3500 W
5000 W
Instalację oraz pierwsze uruchomienie grilla do kurczaków naleŜy zlecić
wykwalifikowanemu personelowi specjalistycznemu. Aby zapewnić
prawidłowe działanie urządzenia naleŜy wiedzieć Ŝe:
-
-
-
-

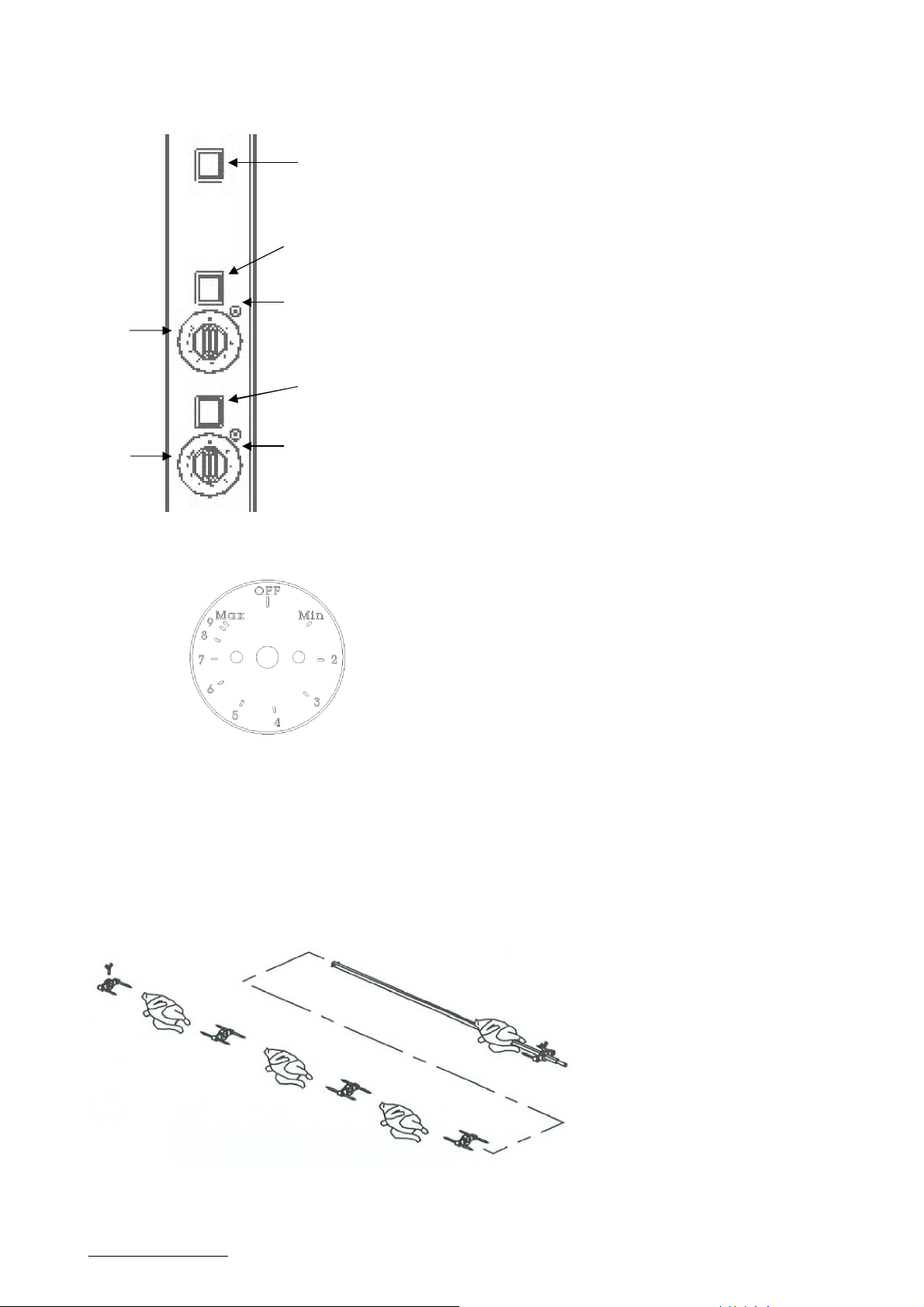

Za pomocą włącznika oświetlenia (A) włącza się
wewnętrzne oświetlenie grilla do kurczaków.
UŜywając włącznika silnika przekładniowego (B) włącza
się napędy powodujące obrót prętów.
Regulatory (D) słuŜą do wyzwolenia ruchu grzałek.
Regulatory grzałek (Infinit control) są przeznaczone do
zmieniania czasu załączenia elementów grzejnych, których
zadaniem jest rozgrzewanie grilla do kurczaków. Wartość
całkowita dla kaŜdej jednostki regulacyjnej jest podzielona
na 9 wartości pośrednich. Po osiągnięciu pracy ciągłej
(MAX) następuje powrót do 0 (grzałki wyłączone). KaŜda
jednostka słuŜy do ustawienia czasu (w sekundach)
włączenia odpowiednich grzałek; grzałki odpowiadające
jednostkom ustawionym na 0 pozostają wyłączone. Wartość
czasu włączenia dla poszczególnych grzałek moŜe zostać
w kaŜdej chwili zmieniona. Lampka kontrolna C wskazuje
stan pracy grzałek.
Po osiągnięciu pracy ciągłej (MAX) następuje powrót do 0
(grzałki wyłączone). KaŜda jednostka słuŜy do ustawienia
czasu (w sekundach) włączenia odpowiednich grzałek;
grzałki odpowiadające jednostkom ustawionym na 0
pozostają wyłączone.
il.
2
D
D
il. 3
INSTRUKCJA OBSŁUGI
A
B
C
B
C
Wskazówka: Gdy napędy są wyłączone, specjalny mechanizm uniemoŜliwia działanie
grzałek, aby nie doszło do przypalenia kurczaków.
W celu umieszczenia kurczaków w grillu naleŜy postępować następująco:
ZAŁADUNEK GRILLA DO KURCZAKÓW
-
-
-
-
Ręcznie wyjąć zimne pręty
Nadziać kurczaki na pręty zgodnie z ilustracją 4
Umieścić pręty w grillu
Po upływie czasu grillowania wyjąć pręty uŜywając rękawic
kuchennych
il. 4
Nie umieszczać dłoni bądź innych elementów we wnętrzu urządzenia do grillowania kurczaków
podczas jego pracy.
rev. 2 – 09/06/2009
4/6
Model
230V~
230V 3~
400V 3N~
2
/ /
2
/ /
/
2
2
PROPONOWANE CZASY GRILLOWANIA
Czas grillowania dla kurczaków o wadze ok. 2 kg wynosi od 75 do 90 minut. PoniŜsze elementy
mogą mieć istotny wpływ na czas grillowania:
-
-
-
-
CZYSZCZENIE I KONSERWACJA
UWAGA: urządzenia nie naleŜy poddawać bezpośredniemu oddziaływaniu strumienia wody; nie stosować
myjki ciśnieniowej
Czyszczenie urządzenia jest bardzo waŜne, poniewaŜ zapewnia ono poprawną pracę oraz długą
Ŝywotność. Ponadto zadbane urządzenie robi dobre wraŜenie na klientach. W razie potrzeby czyszczenie
naleŜy przeprowadzać zgodnie z poniŜszymi zaleceniami:
-
-
-
-
-
-
-
-
-
WYMIANA PRZEWODU ZASILAJĄCEGO
W razie uszkodzenia kabla zasilającego, naleŜy go wymienić na kabel takiego samego rodzaju.
Kabel zastępczy musi posiadać następujące właściwości:
-
-
wcześniejsze rozgrzanie grilla
chude lub tłuste mięso
cięŜar i kształt grillowanej potrawy
temperatura surowego produktu i poŜądany stan końcowy (większe lub mniejsze
brązowienie).
Przed kaŜdym czyszczeniem lub pracami konserwacyjnymi naleŜy odłączyć zasilanie
wyciągając wtyczkę z gniazdka.
Wyłączyć urządzenie za pomocą wielobiegunowego wyłącznika umieszczonego przed
urządzeniem lub wyciągnąć wtyczkę z gniazdka (wtyczka musi być sucha).
Czyszczenie rozpocząć dopiero po osygnięciu urządzenia.
Wszystkie części ze stali nierdzewnej mogą być czyszczone tylko za pomocą wody
z odpowiednim środkiem myjącym. W Ŝadnym przypadku nie stosować pieniących się lub
Ŝrących środków, te mogą zniszczyć powierzchnię.
Deskę rozdzielczą, uchwyt i szyby naleŜy oczyszczać za pomocą miękkiej, wilgotnej
ściereczki.
Podczas pracy ciągłej szyby powinny być częściej przecierane wilgotną, ciepłą ściereczką.
Rozgrzanie materiału ma istotne znaczenie, poniewaŜ duŜa róŜnica temperatur moŜe być
przyczyną pęknięcia szkła. Dlatego rozgrzanej ściereczki naleŜy uŜywać takŜe w przypadku
czyszczenia szyb, które jeszcze nie ostygły; równieŜ stosowana woda nie moŜe być zimna.
Szyby moŜna usunąć, aby uzyskać lepszy dostęp do wnętrza czyszczonego urządzenia.
Zaleca się opróŜnianie tacek na tłuszcz po zakończeniu kaŜdego procesu
grillowania.
W przypadku wystąpienia usterek naleŜy natychmiast wyłączyć urządzenie, wyciągnąć
wtyczkę z gniazdka i wezwać serwis.
Naprawy naleŜy zlecać tylko wykwalifikowanemu personelowi specjalistycznemu.
nie moŜe wykazywać wartości mniejszych niŜ typ H07 RN-F
przekroje Ŝył muszą być zgodne w z podanymi poniŜej:
E-6P
E-8P-S2
E-12P-S3
3x1,5 mm
3x2,5 mm
4x4 mm
5x2,5 mm
Podczas podłączania naleŜy mieć na uwadze, Ŝe Ŝyła uziemienia musi być dłuŜsza od pozostałych, aby
w przypadku zerwania przewodu lub wyciągnięcia z zacisków z powodu duŜego napręŜenia, najpierw
doszło do odłączenia przewodów napięciowych.
rev. 2 – 09/06/2009
5/6
WYMIANA ŻARÓWKI
-
-
-
Wyłączyć urządzenie.
Zdjąć klosz ochronny.
Odkręcić Ŝarówkę i zastąpić Ŝarówką takiego samego typu Ponownie zamontować
klosz ochronny.
SCHEMAT ELEKTRYCZNY
Patrz załączone schematy połączeń.
ZALECENIE
-
-
Urządzenie naleŜy zutylizować zgodnie z normami krajowymi i europejskimi.
Urządzenie naleŜy chronić przed ingerencją osób nieupowaŜnionych.
PRODUCENT NIE PONOSI ŻADNEJ ODPOWIEDZIALNOŚCI
W PRZYPADKU BRAKU ŚCISŁEGO PRZESTRZEGANIA ZALECEŃ
rev. 2 – 09/06/2009
ZAWARTYCH W NINIEJSZEJ INSTRUKCJI.
