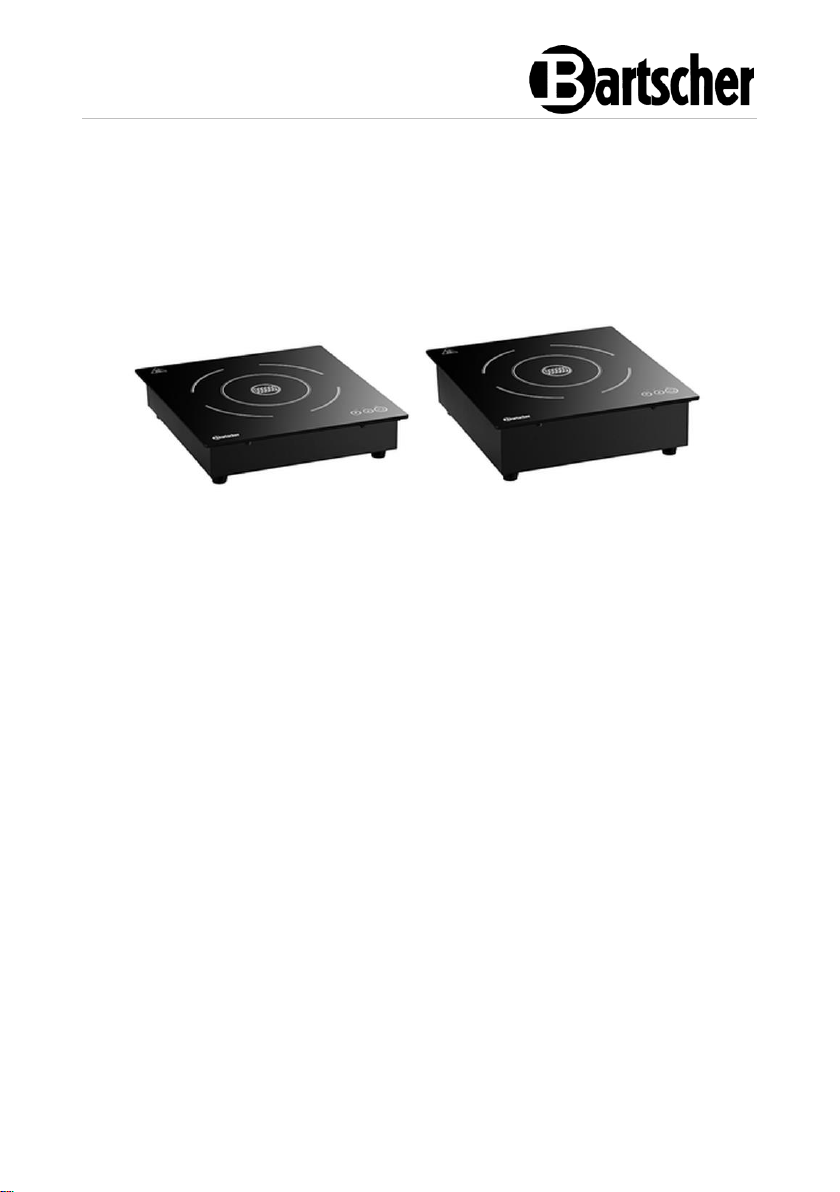

201TC - 351TC
105827 - 105860
Bartscher GmbH
Franz-Kleine-Str. 28
D-33154 Salzkotten
Njemačka
tel. +49 5258 971-0
fax.: +49 5258 971-120
Servisna infolinija: +49 5258 971-197
www.bartscher.com
Verzija: 1.0
Datum izdavanja: 2023-06-05
HR
2
Originalne upute za uporabu
1 Sigurnost ....................................................................................................... 2
1.1 Objašnjenje sigurnosnih upozorenja ........................................................ 2
1.2 Sigurnosne napomene ............................................................................. 3
1.3 Korištenje u skladu s namjenom .............................................................. 7
1.4 Nenamjenska uporaba ............................................................................. 7
2 Opće informacije ............................................................................................ 8
2.1 Odgovornost i jamstvo ............................................................................. 8
2.2 Zaštita autorskih prava ............................................................................. 8
2.3 Izjava o sukladnosti.................................................................................. 8
3 Transport, pakiranje i čuvanjee...................................................................... 9
3.1 Kontrola isporuke ..................................................................................... 9
3.2 Pakiranje ................................................................................................ .. 9
3.3 Čuvanje .................................................................................................... 9
4 Tehnički podaci ............................................................................................ 10
4.1 Tehnički podaci ...................................................................................... 10
4.2 Funkcije uređaja..................................................................................... 11

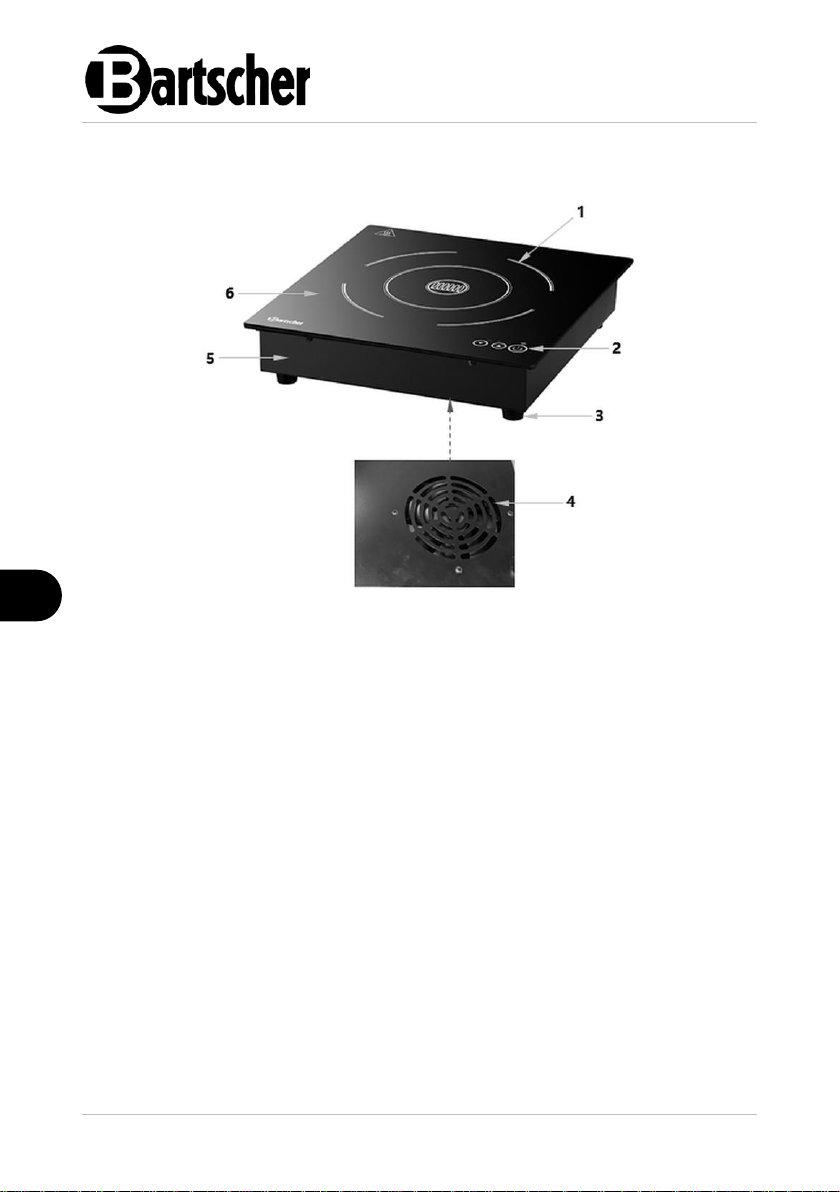

4.3 Popis sklopova uređaja .......................................................................... 12
5 Instalacija i rukovanje .................................................................................. 13

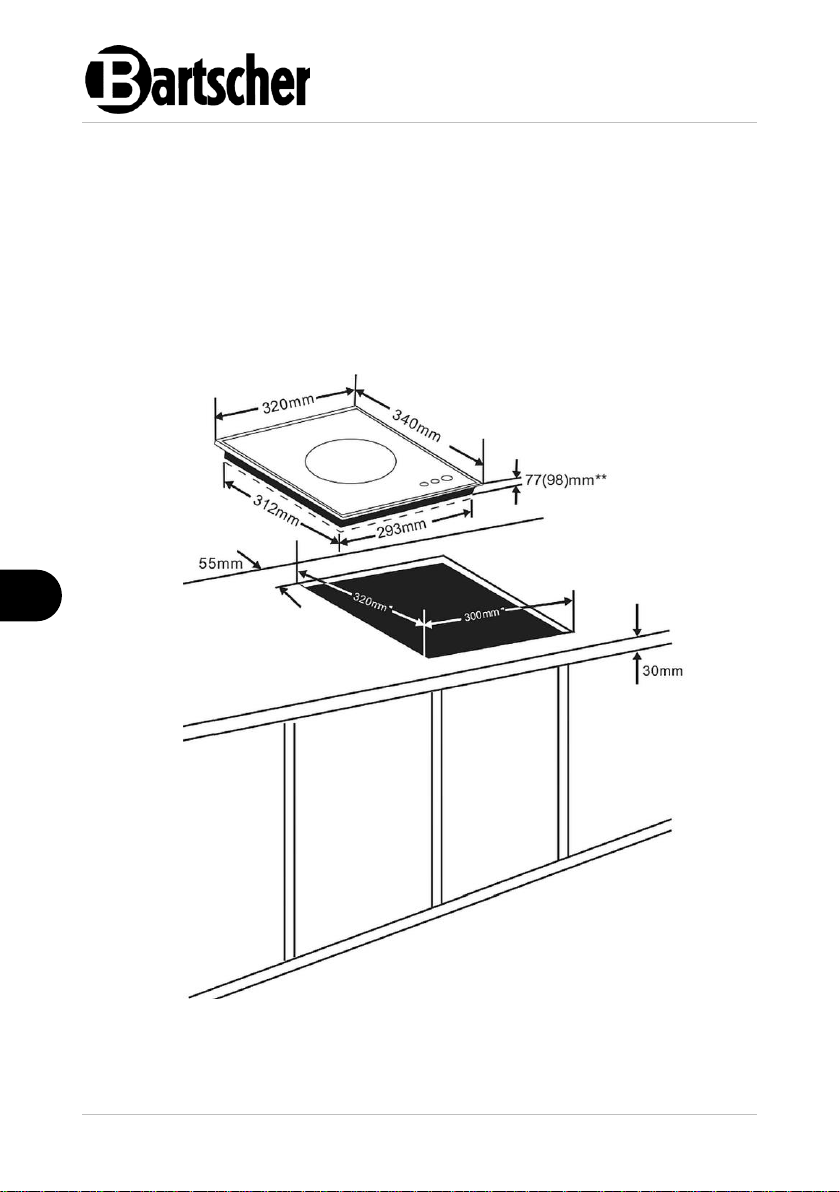

5.1 Instalacija ................................................................ ............................... 13

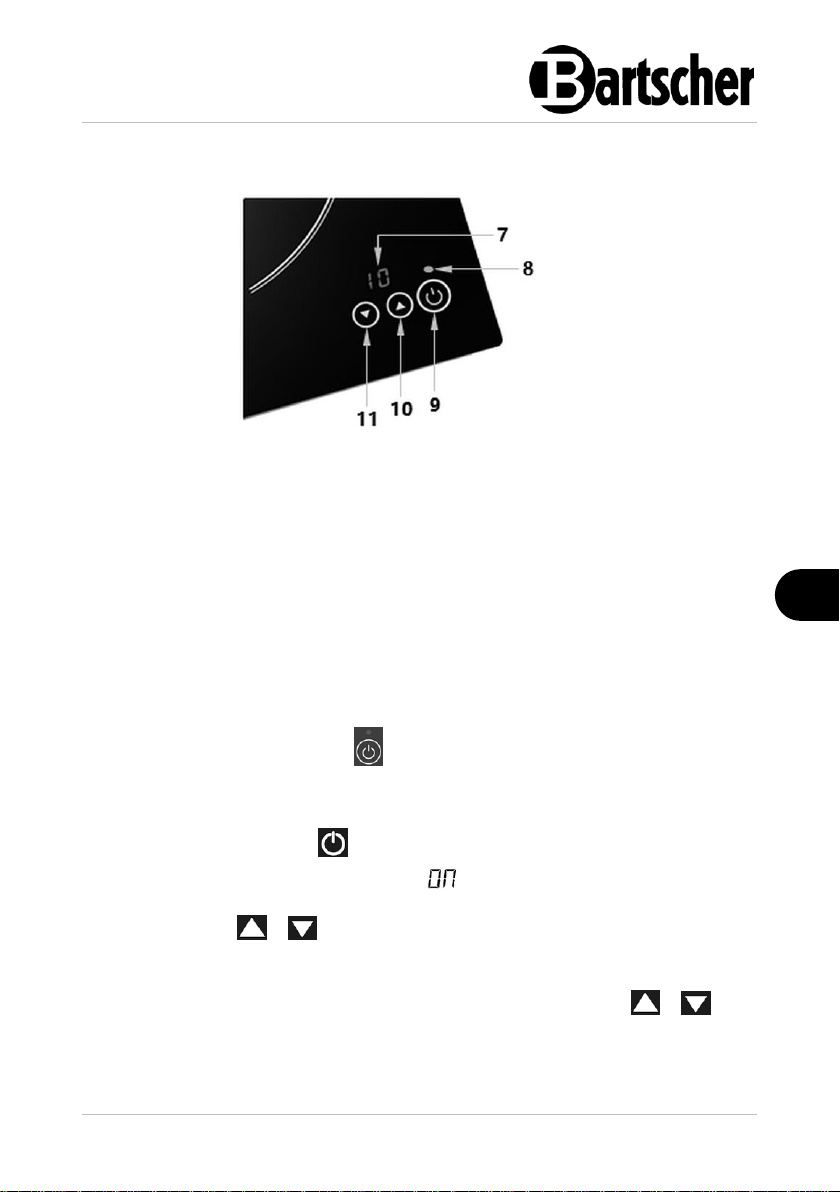

5.2 Rukovanje .............................................................................................. 16
6 Čišćenje ....................................................................................................... 21
6.1 Napomene vezane za sigurnost tijelom čišćenja ................................... 21
6.2 Čišćenje ................................................................................................. 21
7 Moguće smetnje .......................................................................................... 21
8 Zbrinjavanje ................................................................................................. 22
105827 1 / 22
Sigurnost
HR
Prije početka korištenja uređaja pažljivo pročitajte upute za
uporabu, pa ih čuvajte na lako dostupnom mjestu!
OPASNOST!
Sigurnosno upozorenje OPASNOST upozorava na rizik od nastanka
teških tjelesnih povreda ili smrti kod korisnika koji ne izbjegava
opisanu opasnost.
Diese Bedienungsanleitung beschreibt di e Installation, Bedienung und Wartung d es Geräts und gilt als wichtige Infor mationsquelle und Nachschlagewerk. Die Kenntnis aller enthaltenen Sicherheitshin weise und Handlungsanweisungen schafft die Voraussetzung für das sich ere und sachgerechte Arbeiten mit d em Gerät. Darüber hinaus müssen die f ür den Einsatzbereich des Geräts gelt enden örtlichen Unfallverhütungsvorsc hriften und allgemeinen Sicherheitsbesti mmungen eingehalten werden. Dies e Bedienungsanleitung ist Bestandteil d es Produkts und muss in unmittelbarer N ähe des Geräts für das In¬stallations -, Bedienungs-, Wartungs- und R einigungspersonal jederzeit zugänglich auf¬bewahrt werden. Wenn das Gerät a n eine dritte Person
weitergegeben wird, muss die Bedienungsa nleitung mit ausgehändigt werden.
Ove upute za uporabu sadrže opis instalacije uređaja, rukovanja uređajem i
održavanja te važan su izvor informacija i korisnički priručnik. Poznavanje svih
napomena koje se odnose na sigurnost i korištenje uređaja uvjet je za siguran i
pravilan rad s uređajem. Osim toga treba primjenjivati propise o sprečavanju
nezgoda, propise o zaštiti na radu te pravne regulative koje su na snazi na području
primjene uređaja.
Prije početka rada s uređajem, a pogotovo prije pokretanja uređaja, pročitajte ove
upute za uporabu, kako biste izbjegli tjelesne ozljede i materijalnu štetu.
Nepravilnom uporabom možete oštetiti uređaj.
Ove upute za uporabu su integralni dio proizvoda i treba ih čuvati blizu uređaja da u
svakom trenutku budu dostupne korisniku. Ako uređaj dajete na korištenje drugoj
osobi, obavezno priložite i ove upute za uporabu.
1 Sigurnost
Uređaj je konstruiran u skladu važećim tehničkim načelima. Međutim, uređaj može
postati izvor opasnosti zbog nestručne ili nenamjenske uporabe. Sve osobe koje
koriste uređaj moraju poštivati informacije sadržane u ovim uputama i pridržavati se
sigurnosnih napomena.
1.1 Objašnjenje sigurnosnih upozorenja
Bitne sigurnosne napomene i informacije vezane za sigurnost korisnika su u
dotičnim uputama označene odgovarajućim sigurnosnim upozorenjima. Treba se
bezuvjetno pridržavati tih uputa kako bi se izbjegle nezgode, tjelesne povrede i
materijalna šteta.
2 / 22 105827
Sigurnost
HR
UPOZORENJE!
Signalna riječ UPOZORENJE označava moguću opasnost koja može
uzrokovati srednje ili teške tjelesne ozljede ili smrt ako se ne izbjegne.
OPREZ!
Sigurnosno upozorenje OPREZ upozorava na rizik od nastanka lakših
ili umjerenih povreda kod korisnika koji ne izbjegava opisanu
opasnost.
PAŻNJA!
Signalna riječ PAŻNJA upozorava na moguću opasnost nastanka
materijalne štete do koje može doći ako korisnik ne poštuje
sigurnosne napomene.
NAPOMENA!
Simbol NAPOMENA pruža korisniku druge informacije i napomene
vezane za korištenje uređaja.
, die
1.2 Sigurnosne napomene
Električna struja
• Preveliki mrežni napon ili nepravilna instalacija mogu uzrokovati strujni udar.
• Uređaj možete priključiti samo u slučaju kad podaci s tipske pločice uređaja u
potpunosti odgovaraju mrežnom naponu.
• Kako biste izbjegli kratki spoj, uređaj održavajte suhim.
• Ako tijekom rada dođe do smetnji odmah isključite uređaj iz električnog
napajanja.
• Utikač ne dirajte mokrim rukama.
• Nikada ne dirajte uređaj koji je pao u vodu. Odmah isključite uređaj iz
električnog napajanja.
• Sve popravke i otvaranje kućišta mogu izvoditi isključivo specijalizirani radnici i
odgovarajuće servisne radionice.
• Uređaj ne premještajte na način da ga nosite za priključni kabel.
• Spriječite kontakt priključnog kabela s izvorima topline i s oštrim rubovima.
• Priključni kabel nemojte savijati, stiskati niti vezati.
105827 3 / 22
Sigurnost
HR
• Kabel uređaja uvijek razmotajte do kraja.
• Uređaj i druge predmete nikada ne stavljajte na priključni kabel.
• Prilikom isključivanja uređaja iz električnog napajanja, uvijek pridržite utikač.
• Redovito kontrolirajte stanje mrežnog kabela kako biste se uvjerili da nije
oštećen. Ne koristite uređaj s oštećenim mrežnim kabelom. Ako je mrežni kabel
oštećen, obratite se servisnoj radionici ili kvalificiranom električaru za njegovu
zamjenu pa ćete spriječiti moguće opasnosti.
Zapaljivi materijali
• Uređaj nikada ne izlažite djelovanju visoke temperature i ne ostavljajte ga blizu
np. štednjaka, peći, otvorenog plamena, uređaja za održavanje topline itd.
• Uređaj redovito čistite kako biste izbjegli opasnost od izbijanja požara.
• Ne pokrivajte uređaj, na primjer aluminijskom folijom ili krpicama.
• Uređaj upotrebljavajte koristeći isključivo stvari koje su za to predviđene i to pri
odgovarajuće postavljenoj temperaturi. Predmeti, prehrambeni proizvodi i ostaci
hrane u uređaju se mogu zapaliti.
• Nikada ne upotrebljavajte uređaj blizu lako zapaljivih materijala, kao što su na
primjer benzin, špirit, alkohol. Visoka temperatura uzrokuje hlapljenje tih
materijala, a zbog kontakta s izvorima paljenja može doći do eksplozije.
• U slučaju požara, prije nego poduzmete aktivnosti na gašenju vatre, uređaj
isključite iz električnog napajanja. Vatru nikada ne gasite vodom ako je uređaj
priključen na električno napajanje. Nakon što je požar ugašen, pobrinite se za
odgovarajući dotok svježeg zraka.
Sigurnost tijekom korištenja indukcijske ploče za podgrijavanje
• Tijekom rada polje za kuhanje postaje jako vruće.
Informacija: Indukcijsko kuhalo tijekom kuhanja samo po sebi ne stvara
toplinu, međutim temperatura posuda za kuhanje zagrijava polje za
kuhanje čija površina ostaje vruća nakon uporabe. Ne dirajte vruće
površine uređaja.
• Uređaj možete premještati i čistiti tek nakon što se isti potpuno ohladi.
• Na vruće površine nemojte liti hladnu vodu niti zapaljive tekućine.
• Na polje za kuhanje nemojte stavljati nikakav metalni kuhinjski pribor, poklopce,
noževe niti druge metalne predmete. Nakon uključivanja ti bi se predmeti mogli
zagrijati.
• Uvijek obratite pozornost na predmete kao što su prsteni, satovi i slični predmeti
jer se isti mogu zagrijati ako se nađu blizu ploče kuhala.
4 / 22 105827
Sigurnost
HR
• Kako biste izbjegli pregrijavanje, na površinu za kuhanje nemojte stavljati
nikakvu aluminijsku foliju niti metalne ploče.
• Na polju za kuhanje indukcijskog kuhala nemojte zagrijavati nikakve zatvorene
posude, na primjer konzerve s hranom. Nadtlak koji nastaje u takvoj situaciji
može izazvati eksploziju spremnika ili konzerve (pucanje). Hranu u konzervi
najbolje podgrijete na način da otvorite konzervu i stavite u lonac napunjen s
malo vode koju treba zagrijati na polju za kuhanje.
• Površina polja za kuhanje je napravljena od stakla otpornog na visoku
temperaturu. U slučaju oštećivanja, čak i malog puknuća, uređaj odmah
isključite iz električne mreže i kontaktirajte servisere.
Elektromagnetsko polje
• Predmeti koji sadrže magnet kao što su kreditna kartica, masnovna spremišta
podataka, kalkulatori ne smiju biti u direktnoj blizini uključenog uređaja.
Magnetsko polje bi moglo oštetiti takve predmete.
• Zabranjeno je otvarati donji štitnik!

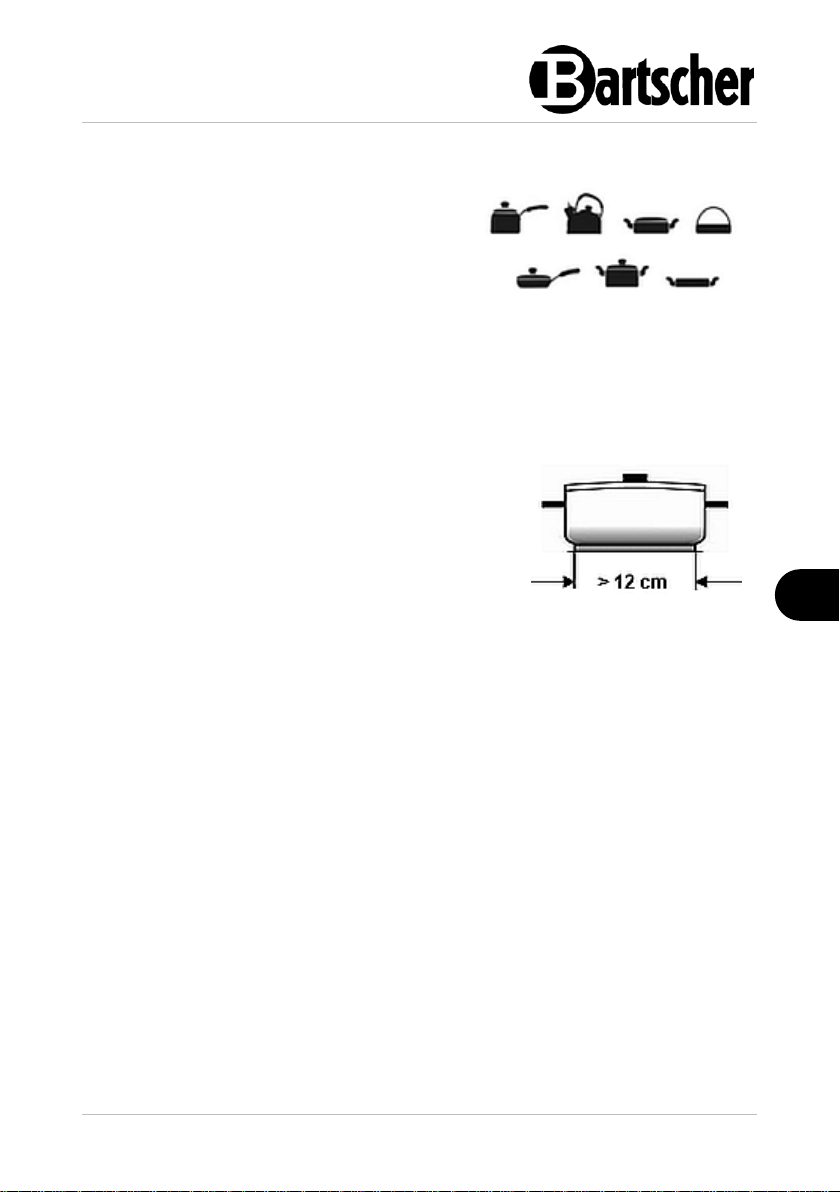

• Posude za kuhanje uvijek stavljajte na sredinu polja za kuhanje tako da dno
lonca što moguće šire pokriva elektromagnetsko polje.
• Naučna ispitivanja su dokazala da indukcijsko kuhalo nije opasno. Svejedno
osobe koje imaju ugrađen pacemaker moraju ostati udaljenost od barem 60 cm
od uključenog uređaja.
105827 5 / 22
Sigurnost
HR
Eksploatacija samo pod nadzorom
• Uređaj upotrebljavajte samo ako je pod nadzorom.
• Uvijek budite blizu uključenog uređaja.
Rukovatelji
• Ovaj uređaj ne smiju koristiti osobe (uključujući i djecu) sa smanjenim fizičkim,
osjetilnim ili mentalnim sposobnostima te osobe koje nemaju dovoljno iskustva
ili znanja.
• Djecu treba nadgledati kako biste bili sigurni da se ne igraju s uređajem niti ga
ne pokreću.
Nepravilna uporaba
• Nenamjenska ili nestručna uporaba može dovesti do oštećivanja uređaja.
• Uređaj smijete koristiti samo onda ako njegovo tehničko stanje nije upitno i
omogućava siguran rad s uređajem.
• Uređaj može biti korišten samo ako su svi njegovi priključci napravljeni u skladu
s propisima.
• Uređaj se može koristiti samo ako je čisti.
• Upotrebljavajte isključivo originalne zamjenske dijelove. Nikada nemojte
samostalno popravljati uređaj.
• Zabranjeno je izvoditi izmjene ili modifikacije uređaja.
6 / 22 105827
Sigurnost
HR
1.3 Korištenje u skladu s namjenom
Svaka uporaba uređaja u druge svrhe ili primjena koja se razlikuje od namjenske,
dolje opisane primjene, zabranjena je i smatra se nenamjenskom uporabom.
Sljedeća uporaba je u skladu s namjenom:
– Priprema i zagrijavanje jela u odgovarajućim posudama.
Ovaj se uređaj može koristiti u kućnom domaćinstvu i na sličnim mjestima, kao što
su na primjer:
– kuhinje za radnike u trgovinama, kancelarijama i na sličnim mjestima
gdje rade ljudi;
– poljoprivredna gospodarstva;
– hoteli, moteli i druga mjesta gdje borave gosti;
– pansioni.
1.4 Nenamjenska uporaba
Nenamjenska uporaba može dovesti do tjelesnih povreda korisnika ili materijalnih
šteta uzrokovanih opasnim strujnim naponom, vatrom ili visokom temperaturom.
Uređaj koristite samo na način koji je opisan u ovim uputama za uporabu.
Sljedeća uporaba nije u skladu s namjenom uređaja:
– Grijanje prostorija
– Zagrijavanje zapaljivih, štetnih za zdravlje, lako hlapivih tekućina i sličnih
materijala.
105827 7 / 22
Opće informacije
HR
2 Opće informacije
2.1 Odgovornost i jamstvo
Sve informacije i napomene, sadržane u ovim uputama za uporabu, pripremljene su
u skladu s važećim propisima, s aktualnim konstrukcijskim i inženjerskim rješenjima
te s našim stručnim znanjem i dugogodišnjem iskustvom. Ako se radi o posebnom
modelu ili su naručene dodatne opcije uređaja, a također u slučaju primjene
najnovijih tehničkih rješenja, isporučen uređaj se donekle može razlikovati od
informacija i slika iz ovih uputa za uporabu.
Proizvođač ne snosi nikakvu odgovornost za štete i smetnje u radu uređaja nastale
zbog:
– nepridržavanja napomena,
– nenamjenske uporabe,
– uvođenja tehničkih promjena od strane korisnika,
– uporabe nedozvoljenih zamjenskih dijelova.
Pridržavamo pravo na uvođenje tehničkih izmjena u proizvodu, s ciljem
optimalizacije korisničkih svojstava uređaja i poboljšavanja njegovog rada.
2.2 Zaštita autorskih prava
Ove upute za uporabu i sve tekstove, crteže, slike i druge elemente sadržane u
uputama podliježu zaštiti autorskih prava. Bez pismenog odobrenja proizvođača
zabranjeno je kopiranje sadržaja ovih uputa u bilo kojem obliku i na bilo koji način
(uključujući i fragmente uputa) te korištenje i / ili prosljeđivanje tog sadržaja trećim
osobama. Kršenje gore spomenutog će imati za posljedicu obavezu isplatu odštete.
Pridržavamo pravo na daljnja potraživanja.
2.3 Izjava o sukladnosti
Uređaj zadovoljava važeće norme i zahtjeve Europske unije. Gore spomenuto
potvrđujemo u Izjavi o sukladnosti EZ. Ako to bude potrebno, rado Vam pošaljemo
odgovarajuću Izjavu o sukladnosti.
8 / 22 105827
Transport, pakiranje i čuvanjee
HR
3 Transport, pakiranje i čuvanjee
3.1 Kontrola isporuke
Nakon isporuke uređaja provjerite jesu li priloženi svi njegovi elementi i nije li došlo
do oštećivanja uređaja tijekom transporta. Ako pronađete tragove oštećenja
nastalih za vrijeme transporta, nemojte prihvatiti uređaj ili ga prihvatite uvjetno. Na
transportnim dokumentima/ izvještaju o prijevozu robe transportne firme navedite
opseg oštećenja i podnesite zahtjev za reklamaciju. Skrivena oštećenja prijavite čim
ih pronađete jer se reklamacija može prijaviti samo u određenom roku za
podnošenje zahtjeva za reklamaciju.
Ako ustanovite da nedostaje neki dio ili pribor, kontaktirajte našu Službu za
korisnike.
3.2 Pakiranje
Nemojte bacati kartonsku ambalažu. Može biti potrebna za čuvanje uređaja,
prilikom transporta ili za vrijeme otpreme uređaja u servisnu radionicu ako bi došlo
do smetnji u radu uređaja.
Ambalaža i pojedinačni pakirni elementi su napravljeni od materijala koji podliježu
reciklaži. Radi se o plastičnim folijama i vrećama te kartonskoj ambalaži.
Prilikom zbrinjavanja pakiranja poštujte propise koji su na snazi u državi korisnika.
Reciklirajte pakirni materijal koji se može ponovo upotrijebiti.
3.3 Čuvanje
Ambalažu ostavite zatvorenu sve do trenutka instalacije uređaja, a za vrijeme
čuvanja uvažavajte oznake navedene s vanjske strane, a koje se odnose na način
postavljanja i skladištenja. Pakiranje čuvajte samo u sljedećim uvjetima:
– u zatvorenim prostorijama
– u suhim uvjetima bez prašine
– podalje od agresivnih sredstava
– na mjestu zaštićenom od sunčanog svijetla
– na mjestu zaštićenom od mehaničkih udaraca.
U slučaju duljeg čuvanja (preko tri mjeseca), redovito prekontrolirati stanje svih
dijelova te ambalaže. Po potrebi pakiranje zamijenite s novim.
105827 9 / 22
Tehnički podaci
HR
Naziv:
Ugradbeno indukcijsko kuhalo
201TC
Broj art.:
105827
Materijal:
čelik
Materijal polja za kuhanje:
staklo
Broj polja za kuhanje:
1
Dimenzije staklenog polja (Š. x D.) u mm:
320 x 340
Promjer polja za kuhanje u mm:
120 - 230
Broj stupnjeva snage:
10
Snaga polja za kuhanje max.:
2,0 kW
Priključna snaga:
2,0 kW | 220-240V | 50/60 Hz
Dimenzije (Š. x D. x V.) u mm:
320 x 340 x 75
Težina u kg:
3,4
4 Tehnički podaci
4.1 Tehnički podaci
Verzija / karakteristike 105827 / 105860
• Priključak uređaja: pripravan za priključivanje
• Vrsta polja za kuhanje: indukcija
• Upravljanje: na dodir
• Regulacija: snaga
• Detekcija posude
• Zaštita od pregrijavanja
• Digitalni displej
• Uključno/isključna sklopka
• Kontrolne lampice: Uklj./isklj.
• Mogućnost ugradnje
10 / 22 105827
Tehnički podaci
HR
Naziv:
Ugradbeno indukcijsko kuhalo
351TC
Broj art.:
105860
Materijal:
čelik
Materijal polja za kuhanje:
staklo
Broj polja za kuhanje:
1
Dimenzije staklenog polja (Š. x D.) u mm:
320 x 340
Promjer polja za kuhanje u mm:
120 - 230
Broj stupnjeva snage:
10
Snaga polja za kuhanje max.:
3,5 kW
Priključna snaga:
3,5 kW | 220-240 V | 50/60 Hz
Dimenzije (Š. x D. x V.) u mm:
320 x 340 x 98
Težina u kg:
4,4
Pridržavamo pravo na uvođenje tehničkih izmjena!
4.2 Funkcije uređaja
Ugradbeno indukcijsko kuhalo je namijenjeno za pripremu i podgrijavanje jela u
odgovarajućim posudama. Do regulacije snage dolazi na jednostavan način –
pomoću gumba na upravljačkoj ploči. Uređaj je idealno rješenje za kuhanje direktno
pred gostima ili u bifeu.
105827 11 / 22
Tehnički podaci
HR
Crtež 1
1. Polje za kuhanje
2. Upravljačka ploča
3. Nožice (4x)
4. Otvori za ventilaciju
5. Kućište
6. Stakleno polje za kuhanje
4.3 Popis sklopova uređaja
12 / 22 105827
Instalacija i rukovanje
HR
OPREZNO!
Opasnost od gušenja!
Spriječite mogućnost da djeca imaju pristup pakirnim materijalima kao što
su plastične vrećice i elementi od stiropora.
5 Instalacija i rukovanje
5.1 Instalacija
Raspakiranje / postavljanje
• Uređaj raspakirajte, odstranite sve vanjske i unutrašnje pakirne elemente te
transportne zaštite.
• Ako se na uređaju nalazi zaštitna folija, treba je odstraniti. Zaštitnu foliju skidajte
polako da ne ostanu tragovi ljepila. Eventualne ostatke ljepila odstranite
odgovarajućim razrjeđivačem.
• Postupajte oprezno kako ne bi došlo do oštećivanja tipske pločice i sigurnosnih
upozorenja na uređaju.
• Nikada ne postavljajte uređaj u vlažnom ili mokrom okruženju.
• Uređaj postavite na način koji omogućava pristup priključcima i brzo
isključivanje u slučaju nužde.
• Uređaj postavljajte na površini sljedećih karakteristika:
– ravna, dovoljno izdržljiva, otporna na vodu, suha i otporna na visoku
temperaturu
– dovoljno velika da bi se moglo neometano raditi s uređajem
– lako dostupna
– s dobrom ventilacijom.
• Zadržite dovoljan razmak od rubova stola. Uređaj bi se mogao prevrnuti i pasti.
• Zabranjeno je montirati uređaj blizu uređaja ili predmeta osjetljivih na djelovanje
magnetskog polja (npr.: radioprijemnika, televizora itd.).
• Zadržite barem 5 -10 cm razmaka od zidova ili drugih predmeta.
105827 13 / 22
Instalacija i rukovanje
HR
Crtež 2
Ugradna montaža
Uređaj je moguće ugraditi u radnu ploču stola. Tijekom montaže pridržavajte se
sljedećih napomena:
1. Odaberite ploču radnog stola napravljenog od materijala otpornog na visoke
temperature kako ne bi došlo do deformacija uzrokovanih toplinskim zračenjem
uređaja.
2. Provjerite da li je stol dovoljno debeo da bi izdržao određeno opterećenje
(odnosno da li ima barem 30 mm).
3. U ploči radnog stola izrežite otvor prema dolje prikazanoj slici (crtež 2).
** Dimenzije s nožicama za uređaje 105827(105860)
14 / 22 105827
Instalacija i rukovanje
HR
Crtež 3
NAPOMENA!
Alternativno metodi gore opisanom uređaj može biti montiran na nagnutoj
ravnoj plohi, ako je susjedna površina napravljena od nehrđajućeg čelika
ili drugog materijala otpornog na visoku temperaturu.
4. Pobrinite se za dovoljnu ventilaciju oko ugrađenog uređaja, obratite pozornost
na otvore za ventilaciju smještene ispod uređaja da ne budu blokirani.
POZOR!
Dobra ventilacija je važna za trajnost uređaja.
5. Siguran razmak između indukcijskog kuhala i ormara iznad uređaja treba iznositi
barem 760 mm, ako nije predviđena kuhinjska ventilacija.
6. Kako biste uređaj osigurali na radnoj ploči i spriječili dopiranje vode treba uređaj
zabrtvili prikladnim zaptivnim sredstvom.
105827 15 / 22
Instalacija i rukovanje
HR
Priključivanje na struju
• Provjerite da li se tehnički podaci uređaja (navedeni na tipskoj pločici)
podudaraju s podacima lokalne električne mreže.
• Uređaj uključite u pojedinačnu dovoljno osiguranu utičnicu sa zaštitnim vodom.
Uređaj ne uključujte u višekratnu utičnicu.
• Priključni kabel treba rasporediti na takav način da ga nitko ne može nagaziti niti
se zbog njega spotaknuti.
• Uređaj ne koristite zajedno s vanjskim timer prekidačem ili daljinskim
upravljačem.
5.2 Rukovanje
Način rada indukcijskih polja za zagrijavanje
U indukcijskim kuhalima izvor struje je vodič pod staklom u kojem se inducira
napon. Na taj način dolazi do stvaranja magnetskog polja što rezultira
zagrijavanjem dna posude.
Ovakva metoda podrazumijeva uštedu vremena i energije jer ovdje ne dolazi do
prethodnog zagrijavanja grijača i staklenog grijaćeg polja kao u slučaju tradicijskih
polja za kuhanje.
Još jedna prednost – zahvaljujući gore opisanim tehničkim svojstvima – je jako
kratko vrijeme kuhanja.
Osim toga dotok topline se trenutno mijenja čim dođe do promjene postavke i
moguće je ga precizno podešavati. Indukcijska ploča za grijanje reagira na
promjene postavki s istom brzinom kao i plinsko kuhalo jer energija dolazi odmah u
lonac, bez potrebe za prethodnim zagrijavanjem drugih materijala.
Indukcijska tehnologija spaja brzinu reakcije s osnovnom prednošću struje koja
omogućava precizno podešavanje dotoka topline.
16 / 22 105827
Instalacija i rukovanje
HR
• posude za kuhanje od željeza
• polude za kuhanje od emajliranog
željeza
• lonci/tave izrađeni od čelika ili od
emajliranog lijevanog željeza
• lonci/tave od lijevanog željeza
• posude za kuhanje izrađene od
nehrđajućeg čelika 18/0 i aluminija ako
je označeno kao prikladno za indukciju
(obratite pozornost na opis posude za
kuhanje).
Zbog specifičnog načina rada indukcijske ploče
prikladne su samo posude za kuhanje s magnetnim
dnom.
Kako biste postigli što bolje rezultate koristite samo
tave/lonce promjera od 12 cm do 22 cm.
4 lonca s poklopcima
2,0 litre, promjer 16 cm, vis. 10,0 cm
2,7 litri, promjer 18 cm, vis. 11,0 cm
5,1 litri, promjer 24 cm, vis. 11,5 cm
6,1 litri, promjer 20 cm, vis. 20,0 cm
1 tava
2,8 litri, promjer 24 cm, vis. 6,5 cm
Prikladne posude za kuhanje
Na primjer
Lonce za indukcijska kuhala, 9-dijelni set lonaca tvrtke Bartscher
krom-nikal čelik, rub koji sprječava kapanje, hladne ručke
Br. art.: A130442
105827 17 / 22
Instalacija i rukovanje
HR
• posude sa izbočenim dnom
• posude za kuhanje od aluminija,
bronce ili mesinga osim ako su
označene kao prikladne za indukciju
• lonci/tave promjera manjeg od 12 cm
• posude za kuhanje sa nožicama
• keramičke posude za kuhanje
• staklene posude za kuhanje
Neprikladne posude za kuhanje
Prije uporabe
1. Prije prve uporabe uređaj očistite u skladu s uputama iz točke 6 „Čišćenje“.
2. Pažljivo osušite uređaj.
3. Na sredinu polja za kuhanje postavite odgovarajuću posudu s hranom.
POZOR!
Ako na polju za kuhanje nema odgovarajuće posude za kuhanje, poslije
uključivanja uređaj emitira zvučni signal, a nakon toga se isključuje.
Koristite samo posude prilagođene indukciji.
Nemojte uključivati uređaj ako na njemu nema prikladne posude za kuhanje
niti prazan uređaj.
18 / 22 105827
Instalacija i rukovanje
HR
Crtež 4
7. Digitalni displej
8. Kontrolna lampica LED Uklj./isklj
9. Gumb Uklj./Isklj.
10. Gumb za povećavanje postavljenih vrijednosti
(snaga)
11. Gumb za smanjivanje postavljenih vrijednosti
(snaga)
Upravljački elementi / prikazivane poruke
Pokretanje uređaja / postavke
1. Uređaj uključite u odgovarajuću pojedinačnu utičnicu.
Kontrolna lampica LED Uklj./isklj treperi Čuje se zvučni signal.
Uređaj se nalazi u načinu pripravnosti Standby.
Na digitalnom displeju se prikazuje poruka „- -“.
2. Pritisnite gumb Uklj./Isklj. , i uključite uređaj.
Na digitalnom displeju se prikazuje poruka .
3. Pritisnite gumb ili .
Na digitalnom displeju se prikazuje tvornički postavljen stupanj snage „5”.
4. Postavite željenu snagu u rasponu 1 – 10, pritiskom na gumbe a ili .
105827 19 / 22
Instalacija i rukovanje
HR
Razina
1 2 3 4 5 6 7 8 9
10
snaga
(Wat)
500
1000
1200
1400
1500
2300
1600
1700
1900
2000
Razina
1 2 3 4 5 6 7 8 9
10
snaga
(Wat)
500
1000
1400
1700
2000
2300
2600
2900
3100
3500
Dolje prikazane tablice prezentiraju snagu uređaja adekvatno do postavljenih razina
snage:
105827 / 201TC
105860 / 351TC
NAPOMENA!
Ako je uređaj uključen bez posude za kuhanje ili posudu skinete s uređaja
dok je isti uključen, čuje se zvučni signal i nakon 30 sekundi uređaj se
isključuje.
NAPOMENA!
Indukcijsko kuhalo se isključuje automatski ako u roku od 2 sata nećete
unositi nikakve postavke.
Isključivanje uređaja
1. Nakon završetka procesa kuhanje ili održavanja topline jela uređaj isključite
pomoću gumba Uklj./Isklj. .
Na digitalnom displeju se prikazuje poruka „- -“.
2. Izvucite utikač iz utičnice.
UPOZORENJE!
Vruća površina! Opasnost od opeklina!
Temperatura posuda za kuhanje zagrijava polje za kuhanje čija površina
ostaje vruća nakon uporabe.
Ne dirajte vruće površine uređaja.
20 / 22 105827
Čišćenje
HR
6 Čišćenje
6.1 Napomene vezane za sigurnost tijelom čišćenja
• Prije čišćenja uređaj isključite iz električnog napajanja.
• Uređaj ostavite da se potpuno ohladi.
• Pazite da u uređaj ne dopre voda. Prilikom čišćenja uređaj ne potapajte u vodu
niti u druge tekućine. Za čišćenje uređaja ne koristite mlaz vode pod pritiskom.
• Za čišćenje uređaja ne upotrebljavajte nikakve oštre niti metalne predmete (nož,
vilicu itd). Oštri bi predmeti mogli oštetiti uređaj a kod kontakta s elementima
napravljenim od električnog vodiča moglo bi doći do strujnog udara.
• Za čišćenje uređaja ne upotrebljavajte nikakva abrazivna sredstva koja sadrže
otapala niti agresivna sredstva za čišćenje. Takva bi sredstva mogla oštetiti
površinu uređaja.
6.2 Čišćenje
1. Na kraju radnog dana uređaj redovito čistite, a po potrebi i češće.
2. Stakleno polje za kuhanje, upravljačku ploču i kućište uređaja čistite vlažnom
mekanom krpicom i blagim neabrazivnim sredstvom za čišćenje.
3. Obrišite pomoću čiste krpice.
4. Nakon toga pomoću mekane krpice pažljivo osušite sve oprane površine.
5. Otvori za ventilaciju ispod uređaja ne smiju biti začepljeni prljavštinom niti
prašinom. Očistite ih četkom ili usisavačem.
6. Priključni kabel i utikač prebrišite malo nakvašenom krpicom.
7 Moguće smetnje
Mögliche
U dolje prikazanoj tablici su navedeni opisi mogućih uzroka smetnji u radu ili
grešaka do kojih može doći tijekom eksploatacije uređaja. Ako nije moguće ukloniti
smetnje u radu uređaja, kontaktirajte servisere.
Ovom prilikom obavezno navedite broj artikla, naziv modela i serijski broj uređaja.
Ove podatke možete pročitati na tipskoj pločici uređaja.
105827 21 / 22
HR
Kod greške
Uzrok
Rješenje
E0
Nema posude na polju za
kuhanje ili posuda nije
odgovarajuća.
Upotrebljavajte isključivo
odgovarajuće posude za kuhanje.
E1
Uređaj postaje prevrući
(npr. zbog začepljenih
otvora za ventilaciju).
Očistite otvore za ventilaciju. Uređaj
ostavite da se ohladi i ponovo
pokrenite.
Ako na digitalnom displeju se i dalje
prikazuje poruka o grešci,
kontaktirajte servisere.
Oštećeni element (npr.
tranzistor).
Kontaktirajte servisere.
E2
Aktivirala se zaštita od
pregrijavanja, uređaj se
isključuje.
Uređaj isključite iz električnog
napajanja. Posudu za kuhanje skinite
s polja za kuhanje.
Ostavite uređaj da se ohladi i poslije
ponovo pokrenite.
E3
Kratkotrajni kratki spoj.
Uređaj isključite iz električnog
napajanja. Nakon nekoliko minuta
ponovo priključite uređaj.
Obratite se električaru za kontrolu
električnog priključka.
Električni uređaji su označeni tim simbolom. Električne
uređaje treba prikupljati i zbrinjavati na pravilan i ekološki
prihvatljiv način. Električne uređaje ne bacajte u kućni otpad.
Uređaj isključite iz električnog napajanja i uklonite priključni
kabel.
8 Zbrinjavanje
Električni uređaji
Zbrinjavanje
Električne uređaje treba odnositi na označena sabirna mjesta.
22 / 22 105827
Loading...
