DEUTSCH
1. INHALTSVERZEICHNIS
1. INHALTSVERZEICHNIS .................................................................................................................... 1
2. SACHREGISTER ............................................................................................................................... 2
3. SICHERHEIT ...................................................................................................................................... 3
4. ALLGEMEINE BESTIMMUNGEN UND WARNHINWEISE ............................................................... 4
4.1. Allgemeine Hinweise ................................................................................................................ 4
4.2. Gerätebeschreibung ................................................................................................................. 4
4.3. Typenschild .............................................................................................................................. 5
4.4. Austausch von Bauteilen (Servicetechniker) ........................................................................... 5
4.5. Ausstattung und Zubehör ......................................................................................................... 5
4.6. Sicherheitseinrichtungen .......................................................................................................... 5
5. GEBRAUCH UND FUNKTION ........................................................................................................... 6
5.1. Beschreibung der Bedienung. .................................................................................................. 6
5.2. Ein- und Ausschalten des Geräts ............................................................................................. 6
5.3. Tipps zum Gebrauch ................................................................................................................ 7
6. REINIGUNG UND WARTUNG ........................................................................................................... 7
6.1. Hinweise zu Reinigung und Wartung ....................................................................................... 7
6.2. Ordentliche Wartung ................................................................................................................ 7
6.3. Reinigung der Grillplatte ........................................................................................................... 8
7. FUNKTIONSSTÖRUNGEN ................................................................................................................ 8
8. INSTALLATION .................................................................................................................................. 8
8.1. Verpackung und Auspacken .................................................................................................... 8
8.2. Installation (Servicetechniker) .................................................................................................. 9
8.3. Anschluss an die Stromversorgung (Servicetechniker) ......................................................... 10
8.4. Montage des Geräts in Reihe ................................................................................................ 11
8.5. Prüfung (Servicetechniker) ..................................................................................................... 11
9. EINSTELLUNGEN ............................................................................................................................ 11
10. ENTSORGUNG DES GERÄTS........................................................................................................ 12
ANLAGEN ................................................................................................................................................. I
DE
1
DEUTSCH
2. SACHREGISTER
DE
A
Allgemeine Hinweise 4
Anschluss an die Stromversorgung 10
Auspacken 8
Ausstattung und Zubehör 5
Austausch von Bauteilen 5
B
Beschreibung der Bedienung 6
E
Ein- und Ausschalten des Geräts 6
Entsorgung des Geräts 12
F
FUNKTIONSSTÖRUNGEN 8
G
Gerätebeschreibung 4
H
Hinweise zu Reinigung und Wartung 7
I
Installation 9
L
Längere Nichtbenutzung 7
M
Montage des Geräts in Reihe 11
O
Ordentliche Wartung 7
P
Prüfung 11
R
Reinigung der Grillplatte 8
S
SICHERHEIT 3
Sicherheitseinrichtungen 5
T
Tipps zum Gebrauch 7
Tipps zum normalen Gebrauch 7
Typenschild 5
V
Verpackung 8
2
3. SICHERHEIT
Vor Gebrauch des Gerätes die in der
vorliegenden Anleitung enthaltenen
Anweisungen und Warnungen aufmerksam
durchlesen.
Die Anleitung enthält grundlegende Informationen
zur Gebrauchssicherheit und Wartung des Geräts.
Bewahren Sie diese Anleitung sorgfältig auf,
damit Sie bei Bedarf stets nachlesen können.
Die Elektroanlage wurde gemäß der
Norm CE EN 60335-1 und 60335-2-39
geplant.
Sollte das Anschlusskabel
beschädigt sein, dann muss es vom
Hersteller oder von einem Fachmann
ersetzt werden, um jede Gefahr zu
verhindern.
Der Hersteller hat bei Entwurf und Herstellung
besondere Sorgfalt darauf verwendet, Gefahren
für die Sicherheit und Gesundheit von Personen
durch den Umgang mit dem Gerät zu vermeiden.
Lesen Sie aufmerksam die in der mitgelieferten
Anleitung angegebenen Anweisungen sowie die
direkt am Gerät angebrachten Hinweise, beachten
Sie insbesondere alle die Sicherheit betreffenden
Anweisungen.
Die installierten Sicherheitsvorrichtungen dürfen
weder manipuliert noch entfernt werden. Die
Nichtbeachtung dieser Anforderung kann zu
schweren Gefahren für die Sicherheit und
Gesundheit von Personen führen.
Es wird empfohlen, einige Testvorgänge
durchzuführen, um die Anordnung und
Hauptfunktionen der Bedienelemente, besonders
zum Ein- und Ausschalten, kennenzulernen.
Das Gerät ist nur für den Gebrauch bestimmt, für
den es entworfen wurde; jeder andere Gebrauch
ist als unsachgemäß anzusehen.
Der Hersteller lehnt jede Haftung für Schäden an
Sachen oder Personen ab, die durch
unsachgemäßen oder fehlerhaften Gebrauch
verursacht werden.
Alle Wartungsarbeiten, die eine bestimmte
technische Qualifikation oder besondere
Fähigkeiten erfordern, dürfen ausschließlich durch
qualifiziertes Personal ausgeführt werden.
DEUTSCH
Um die Hygiene zu gewährleisten und die
Lebensmittel vor Verunreinigung zu schützen,
müssen alle Elemente, die direkt oder indirekt mit
den Lebensmitteln in Kontakt kommen, sowie alle
angrenzenden Bereiche sorgfältig gereinigt
werden. Hierzu sollten ausschließlich Reiniger für
den Lebensmittelbereich verwendet werden,
vermeiden Sie den Gebrauch entzündlicher oder
gesundheitsschädlicher Mittel.
Vergewissern Sie sich nach jedem Gebrauch,
dass die Bedienelemente deaktiviert und die
Versorgungsleitungen abgetrennt sind.
Bei längerer Nichtbenutzung müssen nicht nur
alle Versorgungsleitungen abgetrennt, sondern
auch alle inneren und äußeren Teile des Gerätes
sorgfältig gereinigt werden.
Für den direkten Anschluss an die
Stromversorgung muss eine
Vorrichtung angebracht werden, die eine
Abtrennung vom Stromnetz sicherstellt,
bei welcher der Öffnungsabstand der
Kontakte so groß ist, dass die
Abtrennung unter den Bedingungen der
Überspannungskategorie III erfolgt, was
den Installationsregeln entspricht.
Das Gerät erfordert einige Vorsichts-
maßnahmen bei der Installation, Positionierung,
Befestigung und Anschluss an die Stromversorgung (Abschnitt 8 "INSTALLATION").
Das Gerät darf nicht mit direktem
Wasserstahl gereinigt werden.
DE
3
DE
1
2
3
4
5
6
7
DEUTSCH
4. ALLGEMEINE BESTIMMUNGEN UND WARNHINWEISE
4.1. Allgemeine Hinweise
Diese Anleitung wurde vom Hersteller erstellt, um
autorisierten Personen die für den Umgang mit
dem Gerät notwendigen Informationen zu liefern.
Es wird den Adressaten der Informationen
empfohlen, diese aufmerksam zu lesen und strikt
anzuwenden.
Durch das Lesen der im folgenden Dokument
enthaltenen Informationen können Risiken für die
Gesundheit und Sicherheit von Menschen
vermieden werden.
Bewahren Sie diese Anleitung für die gesamte
Lebensdauer des Geräts an einem bekannten und
leicht zugänglichen Ort auf, damit Sie sie jederzeit
zur Hand haben, wenn Sie etwas nachschlagen
müssen.
Zum Hervorheben einiger wichtiger Textstellen,
oder um auf einige wichtige Daten hinzuweisen,
werden besondere Symbole benutzt, deren
Bedeutung im Folgenden beschrieben wird: rsicht is
4.2. Gerätebeschreibung
Das als ELEKTRO-MULTIBRÄTER bezeichnete
Gerät wurde für das Zubereiten von Speisen
direkt auf der Grillplatte in der professionellen
Gastronomie entworfen und hergestellt.
1) Rauchabzug: führt die von den
elektrischen Heizschlangen erzeugte
Wärme nach außen ab
2) Grillplatte
3) Temperaturregler: regelt die Temperatur
der Grillplatte
4) Kontrollleuchten
5) Fettauffangwanne
6) Offener Unterbau
7) Einstellbare Standfüße
Warnung!
Weist auf wichtige Sicherheits-
hinweise hin. Um die Gesundheit und
Sicherheit der Personen nicht zu
gefährden und keine Schäden zu
verursachen, müssen Sie sich
angemessene Verhaltensweisen
aneignen.
Vorsicht!
Weist auf besonders wichtige, nicht zu
vernachlässigende technische Informationen
hin.
4
ID 02
1
5
4.3. Typenschild
Das abgebildete Typenschild ist direkt am Gerät
angebracht. Darauf sind alle für die
Betriebssicherheit erforderlichen Hinweise und
Angaben angegeben.
1) EAN-Nummer
2) Art.-Nr. / Modell-Nr.
3) Anschlusswert: Leistung / Frequenz /
Versorgungsspannung
4) Herstellungsdatum
5) Serien-Nummer
6) WEEE-Symbol
7) CE-Kennzeichnung
2
3
4
4.4. Austausch von Bauteilen (Servicetechniker)
DEUTSCH
1
6
7
DE
Aktivieren Sie alle vorhandenen
Sicherheitsvorrichtungen, bevor Sie
ein Bauteil austauschen.
Deaktivieren Sie insbesondere die
Stromversorgung mit dem Potenzialtrennschalter. Ersetzen Sie, falls erforderlich,
abgenutzte Bauteile ausschließlich durch
Original-Ersatzteile.
4.5. Ausstattung und Zubehör
Das Gerät wird mit folgender Ausstattung
geliefert:
A. Fettauffangwanne
B. Stopfen
4.6. Sicherheitseinrichtungen
Das Gerät ist mit dem folgenden Sicherheitssystem ausgerüstet:
1. Sicherheitsthermostat : Blockiert die
Stromversorgung bei Überhitzung
Das Auslösen des Sicherheitsthermostaten wird
von der entsprechenden roten Leuchte angezeigt.
Die Abbildung zeigt die Anordnung des
Sicherheitsthermostaten.
Es wird jede Haftung für Schäden an
Personen oder Bauteilen abgelehnt, die auf
den Einsatz von nicht originalen Ersatzteilen
und Eingriffen ohne Genehmigung des
Herstellers zurückzuführen sind, die die
Sicherheitsanforderungen verändern können.
Auf Wunsch kann das Gerät mit dem folgenden
Zubehör ausgestattet werden:
A. Schaber für Grillplattenreinigung
B. Klingenset für glatte Platten
C. Bausatz rechte und/oder linke Tür.
Prüfen Sie täglich, ob die Sicherheitsvorrichtungen ordnungsgemäß
eingesetzt und funktionstüchtig sind.
5
B
DEUTSCH
5. GEBRAUCH UND FUNKTION
5.1. Beschreibung der Bedienung.

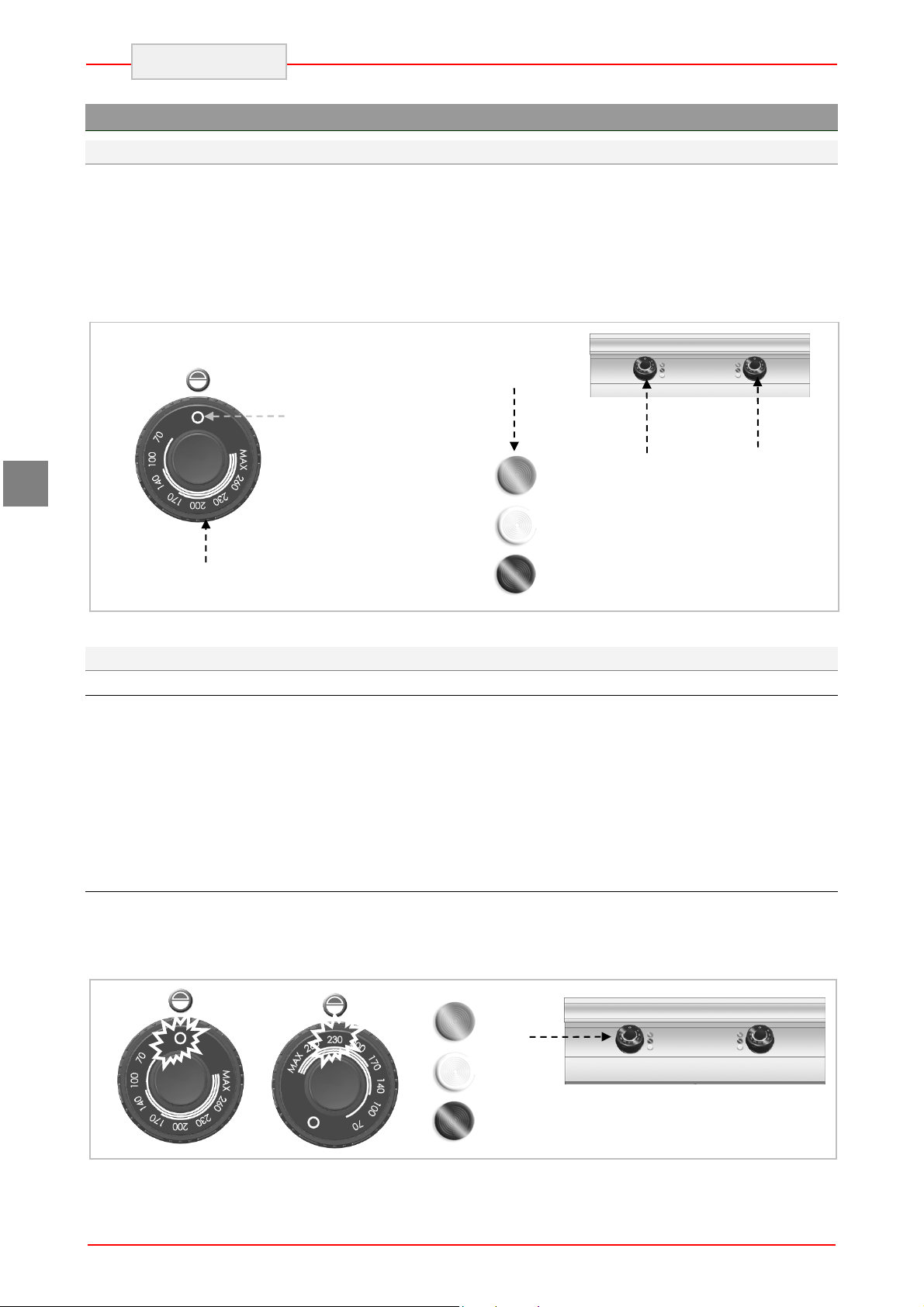

Die Bedienelemente für die wichtigsten
Funktionen sind auf dem Bedienfeld des Geräts
angeordnet.
A) Temperaturregler: zum Ein- und
Ausschalten der Heizelemente.
B) Grüne Kontrollleuchte: zeigt die
Stromversorgung an.
C) Weiße Kontrollleuchte: zeigt das
Aufheizen des Geräts an.
D) Rote Kontrollleuchte: zeigt die Auslösung
des Sicherheitsthermostaten an.
DE
A
Position AUS
Temperaturregler
5.2. Ein- und Ausschalten des Geräts
EINSCHALTEN
Beim erstmaligen Einschalten sollten Schutzfett
und eventuelle Verunreinigungen von der Platte
abgewaschen werden. Heizen Sie auf eine
Temperatur von 200 °C vor.
A) Betätigen Sie den automatischen
Trennschalter, um den Anschluss an die
Stromversorgung einzuschalten.
AUSSCHALTEN
A) Zum Ausschalten der elektrischen
Heizelemente den Temperaturregler (A)
auf 0 stellen. Die grüne Kontrollleuchte
(B) erlischt.
Kontrollleuchten
B
C
D
B) Drehen Sie Temperaturregler (A) auf die
gewünschte Position. Die grüne
Kontrollleuchte (B) leuchtet auf. Die
weiße Kontrollleuchte C leuchtet auf, um
das Aufheizen anzuzeigen. Wenn die
Grillplatte die gewünschte Temperatur
erreicht hat, erlischt die weiße
Kontrollleuchte (C).
B) Betätigen Sie den automatischen
Trennschalter, um den Anschluss an die
Stromversorgung auszuschalten.
A
A
A
C
D
6
5.3. Tipps zum Gebrauch
Längere Nichtbenutzung
Bleibt das Gerät für eine längere Zeit unbenutzt,
gehen Sie wie folgt vor:
1. Betätigen Sie den automatischen
Trennschalter, um den Anschluss an die
Stromversorgung auszuschalten.
2. Reinigen Sie das Gerät und die
angrenzenden Bereiche sorgfältig.
3. Tragen Sie auf die Edelstahlflächen einen
Film aus Vaselineöl auf.
4. Führen Sie alle Wartungsarbeiten durch.
Tipps zum normalen Gebrauch
Um einen ordnungsgemäßen Gebrauch des
Gerätes zu gewährleisten, sollten Sie folgendes
beachten:
Verwenden Sie ausschließlich das vom
Hersteller angegebene Zubehör.
DEUTSCH
Verwenden Sie das Gerät nicht zum
Anwärmen von Töpfen oder Pfannen;
dadurch könnte die Grillplatte beschädigt
werden.
Seien Sie besonders vorsichtig
beim Braten von Lebensmitteln. Stellen
Sie während des Bratens mit Öl die
Temperatur nicht höher als 190 °C ein.
Vermeiden Sie beim Entfernen von
Speiseresten Kratzer auf der Grillplatte.
DE
6. REINIGUNG UND WARTUNG
6.1. Hinweise zu Reinigung und Wartung
Aktivieren Sie alle vorhandenen
Sicherheitsvorrichtungen, bevor Sie
Wartungsarbeiten ausführen.
6.2. Ordentliche Wartung
Die ordentliche Wartung besteht in der täglichen
Reinigung aller Teile, die mit Lebensmitteln in
Kontakt kommen können.
Eine sorgfältige Wartung ermöglicht beste
Leistungen, eine längere Lebensdauer des Geräts
und eine ordnungsgemäße Funktion der
Sicherheitseinrichtungen.
Keine direkten Wasserstrahlen oder
Hochdruckreiniger auf das Gerät richten.
Verwenden Sie zur Reinigung des rostfreien
Stahls keine Eisenwolle oder -bürsten, da diese
Eisenpartikel zurücklassen können, die durch
Oxidation zu Rostbildung führen.
Verwenden Sie zum Entfernen von
angetrockneten Rückständen Spatel aus Holz
oder Kunststoff oder weiche Scheuerschwämme.
Tragen Sie bei Zeiten langer Nichtbenutzung
Vaselineöl auf alle Edelstahlflächen auf.
Deaktivieren Sie insbesondere die
Stromversorgung mit dem
automatischen Trennschalter.
Verwenden Sie keine Reiniger,
die gefährliche oder gesundheitsschädliche Stoffe enthalten
(Lösungsmittel, Benzin usw.).
Am Ende des Arbeitstages sollten gereinigt
werden:
die Grillplatte
das Gerät.
Lassen Sie regelmäßig die folgenden Wartungen
durch spezialisiertes Personal ausführen:
Prüfung der Elektroanlage auf
Funktionsfähigkeit;
Prüfung der Sicherheitsthermostaten auf
Funktionsfähigkeit.
7
HIER
VORSICHT
VOR
DEUTSCH
6.3. Reinigung der Grillplatte
Gehen Sie hierzu auf die angegebene Weise vor.
1. Entfernen Sie mit dem Schaber die Speise-
reste von der Grillplatte (gehen Sie bei
verchromten Platten besonders vorsichtig vor).
2. Bestreichen Sie die Platte mit einem
fettlösenden Mittel und lassen Sie es einige
Minuten einwirken.
3. Schließen Sie die Abflussöffnung mit dem
entsprechenden Stöpsel.
4. Gießen Sie heißes Wasser auf die Grillplatte
und lassen Sie es einige Minuten einwirken.
5. Entnehmen Sie die Fettauffangwanne.
7. FUNKTIONSSTÖRUNGEN
6. Stellen Sie einen Auffangeimer unter die
Abflussöffnung.
7. Entfernen Sie den Stöpsel und lassen Sie das
Wasser abfließen.
8. Reinigen und trocknen Sie die Grillplatte und
die Fettauffangwanne sorgfältig.
9. Wir empfehlen, die Zubehörteile in der
Spülmaschine zu reinigen.
Zur Vermeidung von Rostbildung
trocknen Sie die Grillplatte sorgfältig ab und
tragen Sie danach eine Schutzschicht aus
Speiseöl auf.
DE
Die folgenden Informationen dienen der
Erkennung und Behebung eventueller
Funktionsstörungen, die während des Betriebs
auftreten könnten.
Problem Ursachen Lösungsmöglichkeiten
Nicht ordnungsgemäßer
Elektroanschluss.
Die Heizelemente werden
nicht warm.
Auslösung des
Sicherheitsthermostaten.
Temperaturregler defekt.
8. INSTALLATION
8.1. Verpackung und Auspacken
Beachten Sie beim Handling und bei der
Installation die Herstellerinformationen, die direkt
auf der Verpackung, auf dem Gerät und in der
vorliegenden Anleitung angegeben sind.
Zum Heben und Transportieren des Produkts ist
der Einsatz eines Gabelstaplers oder Hubwagens
vorgesehen, wobei besonders auf die
gleichmäßige Gewichtsverteilung zu achten ist,
um die Gefahr des Umkippens zu vermeiden
(vermeiden Sie übermäßige Neigungen!).
Einige dieser Probleme können vom Benutzer
gelöst werden, für alle anderen ist eine genaue
Fachkenntnis erforderlich, sie dürfen daher
ausschließlich durch qualifiziertes Personal
behoben werden.
Elektrische Verbindungen
überprüfen.
Gerät zurücksetzen (siehe
besonderes Kapitel).
Temperaturregler austauschen.
Kundendienst kontaktieren.
Die Verpackung besteht aus Karton und der
Holzpalette. Auf der Kartonverpackung ist eine
Reihe von Symbolen aufgedruckt, die,
entsprechend den internationalen Bestimmungen,
auf die Vorschriften hinweisen, die beim Laden
und Entladen, Transport und Lagerung der Geräte
einzuhalten sind.
Achten Sie beim Einsetzen der
Hebevorrichtung auf das Stromversorgungskabel und die Position der
Standfüße.
8
OBEN
GLAS
FEUCHTIGKEIT
SCHÜTZEN
DEUTSCH
Prüfen Sie beim Empfang, dass die Verpackung
vollständig ist und während des Transports nicht
beschädigt wurde.
Eventuelle Beschädigungen sind unverzüglich
beim Transporteur zu beanstanden.
Packen Sie das Gerät sobald wie möglich aus, um
zu prüfen, ob es unversehrt und unbeschädigt ist.
Ritzen Sie die Kartonverpackung nicht mit
scharfen Schneidwerkzeugen ein. Dies kann zu
Beschädigungen der darunter liegenden
Edelstahlbleche führen.
Ziehen Sie die Kartonverpackung nach oben vom
Gerät ab.
Prüfen Sie nach dem Auspacken, ob die
Ausstattung des Geräts mit Ihrer Bestellung
übereinstimmt.
8.2. Installation (Servicetechniker)
Alle Installationsphasen sind von Beginn der
Projektumsetzung an zu bedenken.
Der Aufstellungsort muss mit sämtlichen
Versorgungsanschlüssen sowie dem Abfluss für
Produktionsrückstände ausgerüstet und
angemessen beleuchtet sein und über alle
Hygiene- und sanitären Voraussetzungen
entsprechend den geltenden Gesetzen verfügen.
Die Installation muss in einem Abstand von der
Wand von mindestens 10 cm erfolgen.
Richten Sie das Gerät durch Einstellen der
einzelnen Standfüße horizontal aus.
Verständigen Sie im Fall von Unregelmäßigkeiten
unverzüglich den Händler.
Lagern Sie das Verpackungs-
material (Nylonbeutel, Styropor,
Klammern ...) nicht in der Reichweite
von Kindern!
Entfernen Sie den PVC-Schutzfilm von den Innenund Außenwänden. Benutzen Sie hierfür
möglichst keine Metallwerkzeuge.
DE
10 cm
Für den Fall, dass das Gerät in
der Nähe von Wänden, Trennwänden,
Küchenschränke, dekorativen Elementen usw. platziert werden soll, müssen
diese aus nicht brennbarem Material
sein, sonst müssen sie mit geeigneten,
nicht brennbaren Materialien
verkleidet werden.
Um einen einwandfreien Betrieb
des Geräts zu gewährleisten, darf es
nur in permanent belüfteten Räumen
installiert und betrieben werden.
9
DE
A
B
C
DEUTSCH
8.3. Anschluss an die Stromversorgung (Servicetechniker)
Der Anschluss ist durch autorisiertes und
qualifiziertes Personal unter Beachtung der dafür
geltenden Gesetze und unter Verwendung
geeigneten und vorschriftsmäßigen Materials
auszuführen.
Die Geräte sind je nach Modell für den Anschluss
an folgende Netze vorgesehen:
400 V 3N ~ 50-60 Hz
Achten Sie bei der Installation auf die Angaben
des Typenschildes und die Tabellen der Anlagen.
Bevor Sie das Gerät an die Strom-
Schließen Sie den Trennschalter an der
Klemmleiste (B) des Geräts an, wie in der
Abbildung und im Schaltplan (siehe Anlagen)
angegeben. Verwenden Sie Kabel vom Typ
H07RN-F oder besser, die mindestens
bis 80 °C hitzebeständig sind.
Ziehen Sie die Kabelklemme (C) fest.
Die Abdeckung der Klemmleiste wieder
aufsetzen.
versorgung anschließen, stellen Sie
sicher, dass dem Gerät ein geeigneter
allpoliger Schalter mit einer Mindestkontaktöffnungsbreite von 3 mm
vorgeschaltet ist.
Folgen Sie für einen ordnungsgemäßen
Anschluss den Anweisungen.
Die Schutzabdeckung der Klemmleiste (A)
entfernen.
10
A
A
B
C
C
8.4. Montage des Geräts in Reihe
Um die Geräte in Reihe (Seite an Seite) zu
montieren, gehen Sie wie angegeben vor.
1. Montieren Sie die Bedientafeln ab und
entfernen Sie den Gussrahmen vom Kamin.
2. Verwenden Sie auf den aneinander
stoßenden Seitenteilen Dichtband (A)
DEUTSCH
3. Schieben Sie die Geräte nebeneinander und
richten Sie sie horizontal aus (durch Einstellen
der Standfüße).
4. Verbinden Sie die Geräte mit den
Befestigungselementen.
8.5. Prüfung (Servicetechniker)
Vor der Inbetriebnahme ist eine Prüfung der
Anlage vorzunehmen, um die
Betriebsbedingungen jedes einzelnen Bauteils zu
beurteilen und eventuelle Unregelmäßigkeiten zu
erkennen.
9. EINSTELLUNGEN
Es sind keine besonderen Einstellungen am Gerät
vorgesehen.
Führen Sie für die Prüfung folgende Kontrollen
durch:
1. Kontrollieren Sie, ob die Netzspannung mit
der des Gerätes übereinstimmt.
2. Betätigen Sie den automatischen
Trennschalter, um die elektrische Verbindung
zu prüfen.
3. Prüfen Sie, ob die Sicherheitsvorrichtungen
einwandfrei funktionieren.
Die einzigen Einstellungen werden vom Benutzer
während des normalen Gebrauchs vorgenommen.
DE
11
DEUTSCH
10. ENTSORGUNG DES GERÄTS
DE
Dieses Gerät ist entsprechend der
Europäischen Richtlinie 2002/96/EG, WASTE
ELECTRICAL AND ELECTRONIC
EQUIPMENT (WEEE), gekennzeichnet.
Wenn Sie sicherstellen, dass
dieses Produkt ordnungsgemäß
entsorgt wird, leisten Sie einen
Beitrag zur Vorbeugung von
Beachten Sie die örtlichen Bestimmungen zur
Abfallentsorgung.
Weitere Informationen zu Behandlung,
Wiederverwertung und Recycling dieses Produkts
erhalten Sie bei der zuständigen örtlichen
Behörde, dem Abfallentsorgungsdienst oder dem
Händler, bei dem Sie das Produkt erworben
haben.
möglichen negativen Folgen für
Umwelt und Gesundheit.
Das Symbol auf dem Produkt oder auf
der Begleitdokumentation weist darauf hin, dass
dieses Produkt nicht wie normaler Hausmüll
behandelt werden darf, sondern der
entsprechenden Sammelstelle zum Recycling von
Elektro- und Elektronik-Geräten zugeführt werden
muss.
Bartscher GmbH
Franz-Kleine-Str. 28
D-33154 Salzkotten Tel.: +49 (0) 5258 971-0 Service-Hotline: 0180 5 971 197
Germany Fax: +49 (0) 5258 971-120 (14ct/Min. aus dem deutschen Festnetz)
12
ANLAGEN
ATTACHMENTS
ANNEXES
ALLEGATI
ANEXOS
ANEXOS
BIJLAGEN
ZAŁĄCZNIKI
I
II
ANSCHLUSSSCHEMA - CONNECTION CARD - FICHE DES RACCORDEMENTS -
BRE92MB0
SCHEDA ALLACCIAMENTI - FICHA DE ENLACES - ESQUEMA DAS CONEXÕES PLAN AANSLUITINGEN - SCHEMAT PODŁĄCZENIA
Elektroanschluss
Electric Connection
Branchement Electrique
Allacciamento Elettrico
Conexiòn elètrica
Ligação Elétrica
Elektrische aansluiting
Przyłącze elektryczne
Modell
Model
Modèle
Modello
Modelo
Modelo
Model
Model
BRE92MB0
Leistung Daten zu Elektrik
Puissance Données électrique
Potenza Dati electrici
Potencia Datos eléctricos
Potência Dados Elétricos
Vermogen
Power Electrical connection
Gegevens van de elektrische
installatie
Moc Dane dot. instalacji elektrycznej
kW V Hz
10 400V 3N~ 50/60
III
400V 3+N~
REVISION 00
50…60Hz
62887
SCHALTPLAN - ELECTRIC DIAGRAM – SCHÉMA ÈLECTRIQUE - SCHEMA
ELETTRICO - ESQUEMA ELÉCTRICO - ELEKTRISCH SCHEMA - SCHEMAT IDEOWY
900
CAVO H05SJ-K
CAVO H05SJ-K
400V 3+N~ 50Hz
700
FV122 6 POLI - 40 A - 450 V
ALIMENTAZIONE
M = MORSETTIERA
EGO 55.34052.811
EGO 49.41015.300
EGO 55.32574.110
4 Poli 16A 250V T150
T=360°C -25K 20(4)A 400V
S1 = LIMITATORE DI TEMPERATURA
T1 = TERMOSTATO
B1 = COMMUTATORE
(T120) Silicon Leads
(T120) Silicon Leads
SIGNAL LUX Mod 21.3 230V
SIGNAL LUX Mod 21.3 230V
16A 250V T150 [60°C - 295°C]
MCR = MICROINTERRUTTORE
SIGNAL LUX Mod 21.3 230V
LB = LAMPADA BIANCA
LR = LAMPADA ROSSA
LV = LAMPADA VERDE
Section 1.5 mmq
230V 7.3A
(T120) Silicon Leads
1680 watt (3x)
R1,R2,R3 = RESISTENZE
Section 0.75 mmq
CABLAGGIO
CABLAGGIO LAMPADE
S1
T1
B1
P4P3P2P1
4321
24
11 21 31
12 22 32
22
11 21 31
12 32
R3R2R1
PE
75°C ±10°C
LB LR LV
B1
S1
400V 3+N~ PE 50...60Hz
P4P3P2P1
4321
24
L1 L2 L3 N N
11 21 31
12 22 32
T1
T1
295°C ±8°C
55.34052.811
R3R2R1
4 3 2 1
P4 P3 P2 P1
22
11 21 31
12 32
B1
49.41015.300
M1 M1 M1 M1 M1 M1
0 35°-318°
4 3 2 1
P4 P3 P2 P1
M
MAX
2
6
0
2
3
LV
LB LR
0
7
0
200
1
7
0
1
4
0
100
IV
NOTE
V
DE
LAUT GESETZLICHER VORSCHRIFT STEHT DIESES HANDBUCH UNTER EIGENTUMSVORBEHALT UND DARF AUS DIESEM GRUND NICHT OHNE UNSERE GENEHMIGUNG
VERVIELFÄLTIGT UND/ODER IN JEGLICHER FORM AN DRITTE WEITERGEGEBEN WERDEN!
GB
IN COMPLIANCE WITH THE LAW IN FORCE,IT IS PROHIBITED TO REPRODUCE AND/OR
DISTRIBUTE THIS MANUAL IN ANY WAY WITHOUT THE AUTHORISATION OF THE PROPRIETOR!
FR
AUX TERMES DE LA LOI, LA PROPRIETE DE CETTE NOTICE EST RESERVEE. IL EST DONC
INTERDIT DE LA REPRODUIRE ET/OU DE LA DISTRIBUER SOUS QUELQUE FORME QUE CE SOIT
SANS NOTRE AUTORISATION!
IT
A TERMINI DI LEGGE È RISERVATA LA PROPRIETÀ DI QUESTO MANUALE CON DIVIETO DI
RIPRODURLO E/O DISTRIBUIRLO IN QUALSIASI FORMA SENZA NOSTRA AUTORIZZAZIONE!
ES
DE ACUERDO CON LOS TÉRMINOS DE LA LEY ESTÁ RESERVADA LA PROPIEDAD DE ESTE
MANUAL CON EXPRESA PROHIBICIÓN DE REPRODUCIRLO Y /O DISTRIBUIRLO EN CUALQUIER
FORMA SIN NUESTRA AUTORIZACIÓN!
PT
A PROPRIEDADE DESTE MANUAL É RESERVADA POR LEI, SENDO PROIBIDA A SUA
REPRODUÇÃO E/OU DISTRIBUIÇÃO EM QUALQUER FORMA SEM A NOSSA AUTORIZAÇÃO!
NL
DE FABRIKANT BEHOUDT ZICH HET RECHT VOOR OM DE KENMERKEN VAN DE
TOESTELLEN DIE IN DEZE PUBLICATIE WORDEN VOORGESTELD TE WIJZIGEN ZONDER
VOORAF TE VERWITTIGEN!
PL
ZGODNIE Z PRZEPISAMI PRAWNYMI NINIEJSZA INSTRUKCJA JEST NASZĄ WŁASNOŚCIĄ
I Z TEGO POWODU NIE MOŻE BYĆ BEZ NASZEJ ZGODY POWIELANA I / LUB PRZEKAZYWANA
W JAKEJKOLWIEK FORMIE OSOBOM TRZECIM!
Loading...
