BR1200 GS
306800
Bartscher GmbH
Franz-Kleine-Str. 28
D-33154 Salzkotten
Njemačka
tel. +49 5258 971-0
fax.: +49 5258 971-120
Servisna infolinija: +49 5258 971-197
www.bartscher.com
Verzija: 1.0
Datum izdavanja: 2024-01-02
Originalne upute za montažu
HR
HR
Naziv:
Mobilni sustav za pranje BR1200
GS
Broj art.:
306800
Materijal:
nehrđajući čelik
Broj spremnika:
1
Dimenzije spremnika (Š. x D. x V.) u mm:
400 x 500 x 285
Kapacitet spremnika u litrama:
57
Promjer odvoda za vodu u mm:
40
Rub u mm:
240
Dimenzije otvora za perilicu:
602 x 685 x 856
Broj usmjernih kotačića:
4
Promjer kotačića u mm:
55
Broj nožica:
4
Nožice, regulacija visine od – do u mm.:
65 - 90
Dimenzije (Š. x D. x V.) u mm:
1.200 x 700 x 1200
Težina u kg:
73,2
Tehnički podaci
Pridržavamo pravo na uvođenje tehničkih izmjena!
306800 3 / 10
HR
Verzija / karakteristike
• Tip: mobilni
• Projektiran za: industrijske perilice
• Armatura za stolove za punjenje / pražnjenje za perilice: nema
• Površina ocjeđivača: slijeve strane
• Zaštita protiv prskanja
• Karakteristike:
– mogućnost ugradnje perilice ispod površine ocjeđivača
• Donja polica
• Elementi sustava:
– 1 protočna cijev Ø 40 mm, duljina 280 mm
• Važna napomena:
– promjer izrezanog otvora za armaturu: 45 mm
Namjenska uporaba
Svaka uporaba uređaja u druge svrhe ili primjena koja se razlikuje od namjenske,
dolje opisane primjene, zabranjena je i smatra se nenamjenskom uporabom.
Sljedeća uporaba je u skladu s namjenom:
– kao mobilni sustav za pranje ili fiksno mjesto za pranje posuđa u
sudoperu ili opcionalno sa peril
Funkcija
Mobilni sustav za pranje je opremljen otvorom za perilicu, sudoperom i površinom
ocjeđivača. Zahvaljujući usmjernim kotačima i nožicama podesive visine, u trenu od
mobilnog sustava može se promijeniti u fiksno mjesto za održavanje higijene.
4 / 10 306800
HR
Crtež 1
1. Površine ocjeđivača
2. Protočna cijev
3. Sudoper
4. Kućište
5. Vrata
6. Otvor za električni priključak
7. Otvori za priključak za vodu i
kanalizaciju
8. Okretni kotačići (4x)
9. Nožica (4x), podesive visine
10. Otvor za perilicu
11. Rub /zaštita od prskanja
Popis podsklopova uređaja
306800 5 / 10
HR
Crtež 2
1. Sifon
2. Ispusno crijevo (1x)
3. Odvodna cijev za vodu
4. Priključne spojnice za zid (2x)
5. Kutni ventili (2x)
6. Obujmnice za kanalizacijsku cijev (4x)
7. Dvostruka spojnica (2x)
8. Vijci M5x30 (4x)
Raspon isporuke /podsklopovi
6 / 10 306800
HR
OPREZNO!
U slučaju nepravilne instalacije, postavljanja, rukovanja, a također kod
nepravilnog postupanja s uređajem može doći do tjelesnih povreda
korisnika ili materijalne štete.
Postavljanje, instaliranje i popravljanje uređaja može izvršavati isključivo
ovlaštena tehnička služba, u skladu s propisima koje su na snazi u zemlji
instalacije.
Crtež 3
Crtež 4
1. Montaža priključnih spojnica za zid
na odabranim montažnim mjestima.
2. Montaža kutnih ventila na priključne
spojnice za zid.
3. Kutni ventil spojite s priključnom
spojnicom za zid.
Crtež 5
Upute za montažu
Montažu obavite dolje navedenim redosljedom:
306800 7 / 10
HR

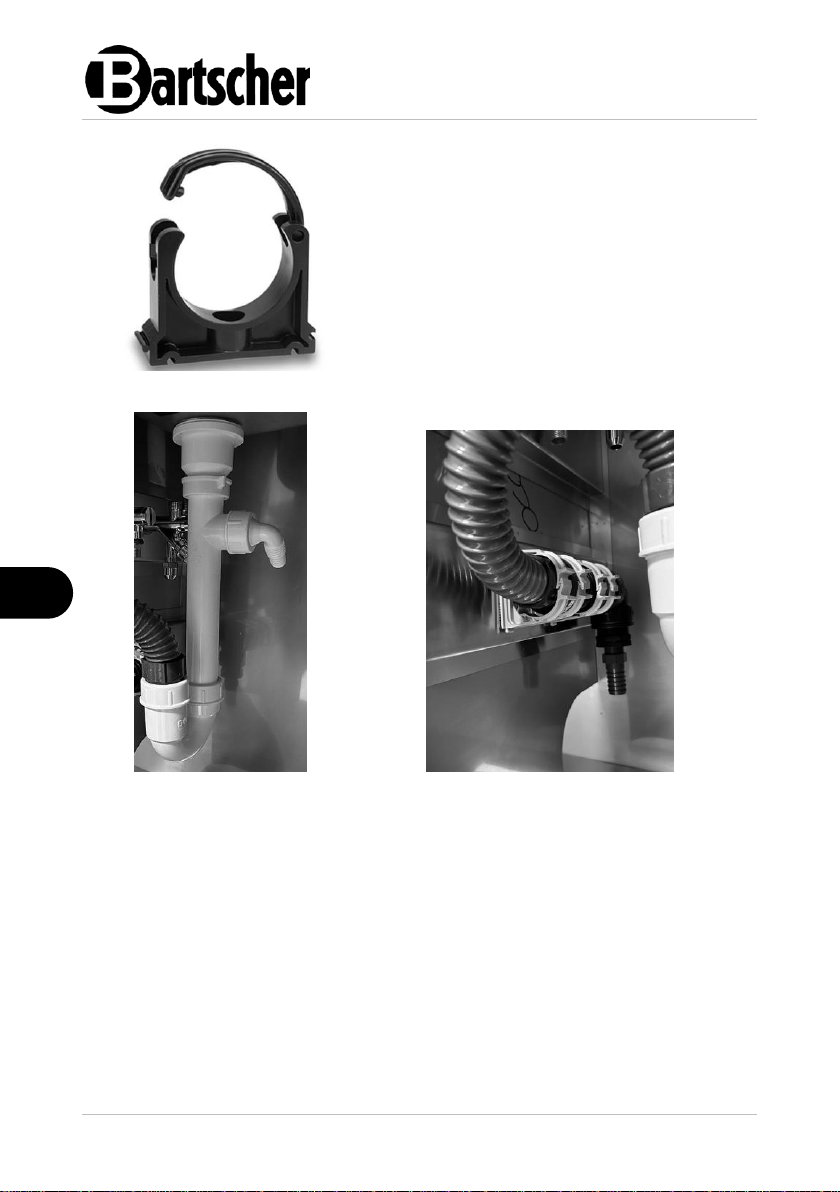

Crtež 6
4. Montaža obujmica za kanalizacijske
cijevi
Crtež 7
Crtež 8
5. Montaža sifona
6. Pričvršćivanje ispusnog crijeva na
obujmice.
8 / 10 306800
HR
Montirano
Crtež 9
306800 9 / 10
HR
Čišćenje
POZOR!
Za čišćenje ne upotrebljavajte nikakva agresivna sredstva niti ona koja
sadrže kiseline i grubozrnasta.
Ne koristite abrazivne spužvice niti sintetičke krpice.
1. Površine mobilnog sustava za čišćenje i sudopera održavajte čistim i suhih kako
biste izbjegli taloženje naslaga kamenca i koroziju.
2. Vanjske površine pažljivo čistite mekanom krpicom i sredstvom namijenjenim za
čišćenje površina od nehrđajućeg čelika.
3. Isperite u čistoj vodi kako biste uklonili sve ostatke sredstva za čišćenje.
4. Očišćenu površinu osušite suhom mekanom krpicom.
