135102
Bartscher GmbH
Franz-Kleine-Str. 28
D-33154 Salzkotten
Njemačka
tel. +49 5258 971-0
fax.: +49 5258 971-120
Servisna infolinija: +49 5258 971-197
www.bartscher.com
Verzija: 2.0
Datum izdavanja: 2022-06-15
HR
2
Originalne upute za uporabu
1 Sigurnost ....................................................................................................... 2
1.1 Objašnjenje sigurnosnih upozorenja ........................................................ 2
1.2 Sigurnosne napomene ............................................................................. 3
1.3 Korištenje u skladu s namjenom .............................................................. 5
1.4 Nenamjenska uporaba ............................................................................. 5
2 Opće informacije ............................................................................................ 6
2.1 Odgovornost i jamstvo ............................................................................. 6
2.2 Zaštita autorskih prava ............................................................................. 6
2.3 Izjava o sukladnosti.................................................................................. 6
3 Transport, pakiranje i čuvanjee...................................................................... 7
3.1 Kontrola isporuke ..................................................................................... 7
3.2 Pakiranje ................................................................................................ .. 7
3.3 Čuvanje .................................................................................................... 7
4 Tehnički podaci .............................................................................................. 8
4.1 Tehnički podaci ........................................................................................ 8
4.2 Popis sklopova uređaja ............................................................................ 9
4.3 Funkcije uređaja....................................................................................... 9
5 Instalacija i rukovanje .................................................................................. 10
5.1 Instalacija ................................................................ ............................... 10
5.2 Rukovanje .............................................................................................. 11
6 Čišćenje ....................................................................................................... 13
6.1 Napomene vezane za sigurnost tijelom čišćenja ................................... 13
6.2 Čišćenje ................................................................................................. 13
7 Zbrinjavanje ................................................................................................. 14
135102 1 / 14
Sigurnost
HR
Prije početka korištenja uređaja pažljivo pročitajte upute za
uporabu, pa ih čuvajte na lako dostupnom mjestu!
OPASNOST!
Sigurnosno upozorenje OPASNOST upozorava na rizik od nastanka
teških tjelesnih povreda ili smrti kod korisnika koji ne izbjegava
opisanu opasnost.
UPOZORENJE!
Signalna riječ UPOZORENJE označava moguću opasnost koja može
uzrokovati srednje ili teške tjelesne ozljede ili smrt ako se ne izbjegne.
Diese Bedienungsanleitung beschreibt di e Installation, Bedienung und Wartung d es Geräts und gilt als wichtige Inform ationsquelle und Nachschlagewer k. Die Kenntnis aller enthaltenen Sicherheits hinweise und Handlungsanweisungen sch afft die Voraussetzung für das sicher e und sachgerechte Arbeiten mit dem Gerät. Darüber hinaus müssen die für den Einsatzbereich des Geräts gelte nden örtlichen Unfallverhütungsvorsc hriften und allgemeinen Sicherheitsb estimmungen eingehalten werden. Diese Bedienungsanleitung ist Bestandteil de s Produkts und muss in unmitt elbarer Nähe des Geräts für das In¬stall ations-, Bedienungs-, Wartungs- und R einigungspersonal jederzeit zugänglich auf¬bewahrt werden. Wenn das Gerät a n eine dritte Person
weitergegeben wird, muss die Bedienungsa nleitung mit ausgehändigt werden.
Ove upute za uporabu sadrže opis instalacije uređaja, rukovanja uređajem i
održavanja te važan su izvor informacija i korisnički priručnik. Poznavanje svih
napomena koje se odnose na sigurnost i korištenje uređaja uvjet je za siguran i
pravilan rad s uređajem. Osim toga treba primjenjivati propise o sprečavanju
nezgoda, propise o zaštiti na radu te pravne regulative koje su na snazi na području
primjene uređaja.
Prije početka rada s uređajem, a pogotovo prije pokretanja uređaja, pročitajte ove
upute za uporabu, kako biste izbjegli tjelesne ozljede i materijalnu štetu.
Nepravilnom uporabom možete oštetiti uređaj.
Ove upute za uporabu su integralni dio proizvoda i treba ih čuvati blizu uređaja da u
svakom trenutku budu dostupne korisniku. Ako uređaj dajete na korištenje drugoj
osobi, obavezno priložite i ove upute za uporabu.
1 Sigurnost
Uređaj je konstruiran u skladu važećim tehničkim načelima. Međutim, uređaj može
postati izvor opasnosti zbog nestručne ili nenamjenske uporabe. Sve osobe koje
koriste uređaj moraju poštivati informacije sadržane u ovim uputama i pridržavati se
sigurnosnih napomena.
1.1 Objašnjenje sigurnosnih upozorenja
Bitne sigurnosne napomene i informacije vezane za sigurnost korisnika su u
dotičnim uputama označene odgovarajućim sigurnosnim upozorenjima. Treba se
bezuvjetno pridržavati tih uputa kako bi se izbjegle nezgode, tjelesne povrede i
materijalna šteta.
2 / 14 135102
Sigurnost
HR
OPREZ!
Sigurnosno upozorenje OPREZ upozorava na rizik od nastanka lakših
ili umjerenih povreda kod korisnika koji ne izbjegava opisanu
opasnost.
PAŻNJA!
Signalna riječ PAŻNJA upozorava na moguću opasnost nastanka
materijalne štete do koje može doći ako korisnik ne poštuje
sigurnosne napomene.
NAPOMENA!
Simbol NAPOMENA pruža korisniku druge informacije i napomene
vezane za korištenje uređaja.
, die
1.2 Sigurnosne napomene
Električna struja
• Preveliki mrežni napon ili nepravilna instalacija mogu uzrokovati strujni udar.
• Uređaj možete priključiti samo u slučaju kad podaci s tipske pločice uređaja u
potpunosti odgovaraju mrežnom naponu.
• Kako biste izbjegli kratki spoj, uređaj održavajte suhim.
• Ako tijekom rada dođe do smetnji odmah isključite uređaj iz električnog
napajanja.
• Utikač ne dirajte mokrim rukama.
• Nikada ne dirajte uređaj koji je pao u vodu. Odmah isključite uređaj iz
električnog napajanja.
• Sve popravke i otvaranje kućišta mogu izvoditi isključivo specijalizirani radnici i
odgovarajuće servisne radionice.
• Uređaj ne premještajte na način da ga nosite za priključni kabel.
• Spriječite kontakt priključnog kabela s izvorima topline i s oštrim rubovima.
• Priključni kabel nemojte savijati, stiskati niti vezati.
• Kabel uređaja uvijek razmotajte do kraja.
• Uređaj i druge predmete nikada ne stavljajte na priključni kabel.
• Prilikom isključivanja uređaja iz električnog napajanja, uvijek pridržite utikač.
135102 3 / 14
Sigurnost
HR
• Redovito kontrolirajte stanje mrežnog kabela kako biste se uvjerili da nije
oštećen. Ne koristite uređaj s oštećenim mrežnim kabelom. Ako je mrežni kabel
oštećen, obratite se servisnoj radionici ili kvalificiranom električaru za njegovu
zamjenu pa ćete spriječiti moguće opasnosti.
Rukovatelji
• Ovaj uređaj ne smiju koristiti osobe (uključujući i djecu) sa smanjenim fizičkim,
osjetilnim ili mentalnim sposobnostima te osobe koje nemaju dovoljno iskustva
ili znanja.
• Djecu treba nadgledati kako biste bili sigurni da se ne igraju s uređajem niti ga
ne pokreću.
Eksploatacija samo pod nadzorom
• Uređaj upotrebljavajte samo ako je pod nadzorom.
• Uvijek budite blizu uključenog uređaja.
Nepravilna uporaba
• Nenamjenska ili nestručna uporaba može dovesti do oštećivanja uređaja.
• Uređaj smijete koristiti samo onda ako njegovo tehničko stanje nije upitno i
omogućava siguran rad s uređajem.
• Uređaj može biti korišten samo ako su svi njegovi priključci napravljeni u skladu
s propisima.
• Uređaj se može koristiti samo ako je čisti.
• Upotrebljavajte isključivo originalne zamjenske dijelove. Nikada nemojte
samostalno popravljati uređaj.
• Zabranjeno je izvoditi izmjene ili modifikacije uređaja.
4 / 14 135102
Sigurnost
HR
1.3 Korištenje u skladu s namjenom
Svaka uporaba uređaja u druge svrhe ili primjena koja se razlikuje od namjenske,
dolje opisane primjene, zabranjena je i smatra se nenamjenskom uporabom.
Sljedeća uporaba je u skladu s namjenom:
– Miješanje, priprema shakeova.
Uređaj nije namijenjen za neprekidan rad u industrijske svrhe!
1.4 Nenamjenska uporaba
Nenamjenska uporaba može dovesti do tjelesnih povreda korisnika ili materijalnih
šteta uzrokovanih opasnim strujnim naponom, vatrom ili visokom temperaturom.
Uređaj koristite samo na način koji je opisan u ovim uputama za uporabu.
Sljedeća uporaba nije u skladu s namjenom uređaja:
– Obrada neodgovarajućih prehrambenih proizvoda.
135102 5 / 14
Opće informacije
HR
2 Opće informacije
2.1 Odgovornost i jamstvo
Sve informacije i napomene, sadržane u ovim uputama za uporabu, pripremljene su
u skladu s važećim propisima, s aktualnim konstrukcijskim i inženjerskim rješenjima
te s našim stručnim znanjem i dugogodišnjem iskustvom. Ako se radi o posebnom
modelu ili su naručene dodatne opcije uređaja, a također u slučaju primjene
najnovijih tehničkih rješenja, isporučen uređaj se donekle može razlikovati od
informacija i slika iz ovih uputa za uporabu.
Proizvođač ne snosi nikakvu odgovornost za štete i smetnje u radu uređaja nastale
zbog:
– nepridržavanja napomena,
– nenamjenske uporabe,
– uvođenja tehničkih promjena od strane korisnika,
– uporabe nedozvoljenih zamjenskih dijelova.
Pridržavamo pravo na uvođenje tehničkih izmjena u proizvodu, s ciljem
optimalizacije korisničkih svojstava uređaja i poboljšavanja njegovog rada.
2.2 Zaštita autorskih prava
Ove upute za uporabu i sve tekstove, crteže, slike i druge elemente sadržane u
uputama podliježu zaštiti autorskih prava. Bez pismenog odobrenja proizvođača
zabranjeno je kopiranje sadržaja ovih uputa u bilo kojem obliku i na bilo koji način
(uključujući i fragmente uputa) te korištenje i / ili prosljeđivanje tog sadržaja trećim
osobama. Kršenje gore spomenutog će imati za posljedicu obavezu isplatu odštete.
Pridržavamo pravo na daljnja potraživanja.
2.3 Izjava o sukladnosti
Uređaj zadovoljava važeće norme i zahtjeve Europske unije. Gore spomenuto
potvrđujemo u Izjavi o sukladnosti EZ. Ako to bude potrebno, rado Vam pošaljemo
odgovarajuću Izjavu o sukladnosti.
6 / 14 135102
Transport, pakiranje i čuvanjee
HR
3 Transport, pakiranje i čuvanjee
3.1 Kontrola isporuke
Nakon isporuke uređaja provjerite jesu li priloženi svi njegovi elementi i nije li došlo
do oštećivanja uređaja tijekom transporta. Ako pronađete tragove oštećenja
nastalih za vrijeme transporta, nemojte prihvatiti uređaj ili ga prihvatite uvjetno. Na
transportnim dokumentima/ izvještaju o prijevozu robe transportne firme navedite
opseg oštećenja i podnesite zahtjev za reklamaciju. Skrivena oštećenja prijavite čim
ih pronađete jer se reklamacija može prijaviti samo u određenom roku za
podnošenje zahtjeva za reklamaciju.
Ako ustanovite da nedostaje neki dio ili pribor, kontaktirajte našu Službu za
korisnike.
3.2 Pakiranje
Nemojte bacati kartonsku ambalažu. Može biti potrebna za čuvanje uređaja,
prilikom transporta ili za vrijeme otpreme uređaja u servisnu radionicu ako bi došlo
do smetnji u radu uređaja.
Ambalaža i pojedinačni pakirni elementi su napravljeni od materijala koji podliježu
reciklaži. Radi se o plastičnim folijama i vrećama te kartonskoj ambalaži.
Prilikom zbrinjavanja pakiranja poštujte propise koji su na snazi u državi korisnika.
Reciklirajte pakirni materijal koji se može ponovo upotrijebiti.
3.3 Čuvanje
Ambalažu ostavite zatvorenu sve do trenutka instalacije uređaja, a za vrijeme
čuvanja uvažavajte oznake navedene s vanjske strane, a koje se odnose na način
postavljanja i skladištenja. Pakiranje čuvajte samo u sljedećim uvjetima:
– u zatvorenim prostorijama
– u suhim uvjetima bez prašine
– podalje od agresivnih sredstava
– na mjestu zaštićenom od sunčanog svijetla
– na mjestu zaštićenom od mehaničkih udaraca.
U slučaju duljeg čuvanja (preko tri mjeseca), redovito prekontrolirati stanje svih
dijelova te ambalaže. Po potrebi pakiranje zamijenite s novim.
135102 7 / 14
HR
Naziv:
Bartscher barski mikser dvostruki
Turbo
Broj art.:
135102
Materijal:
kućište od plemenitog čelika, brušenog
Materijal posude za miješanje:
CNS 18/10
Materijal štapa:
CNS 18/10
Materijal diska za miješanje:
CNS 18/10
Kapacitet posude za miješanje u l:
1
Korisna zapremina u l:
0,7
Broj štapa:
2
Stupnjevi brzine:
2
Priključna snaga:
0,8 kW | 230 V | 50 Hz
Dimenzije (Š. x D. x V.) u mm:
330 x 195 x 480
Težina u kg:
7,5
4 Tehnički podaci
4.1 Tehnički podaci
Tehnički podaci
Pridržavamo pravo na uvođenje tehničkih izmjena!
Verzija / karakteristike
• Namijenjeno za: miješanje, priprema shakeova
• 2 solidna štapa od plemenitog čelika
• Mogućnost zasebnog uključivanja štapa
• Uključno/isključna sklopka
• Upravljanje: elektronsko, gumb
• Protuklizne nožice
• Čitljive oznake za količinu na posudi za miješanje
• Posuda za miješanje može se prati u perilici suđa
8 / 14 135102
Tehnički podaci
HR

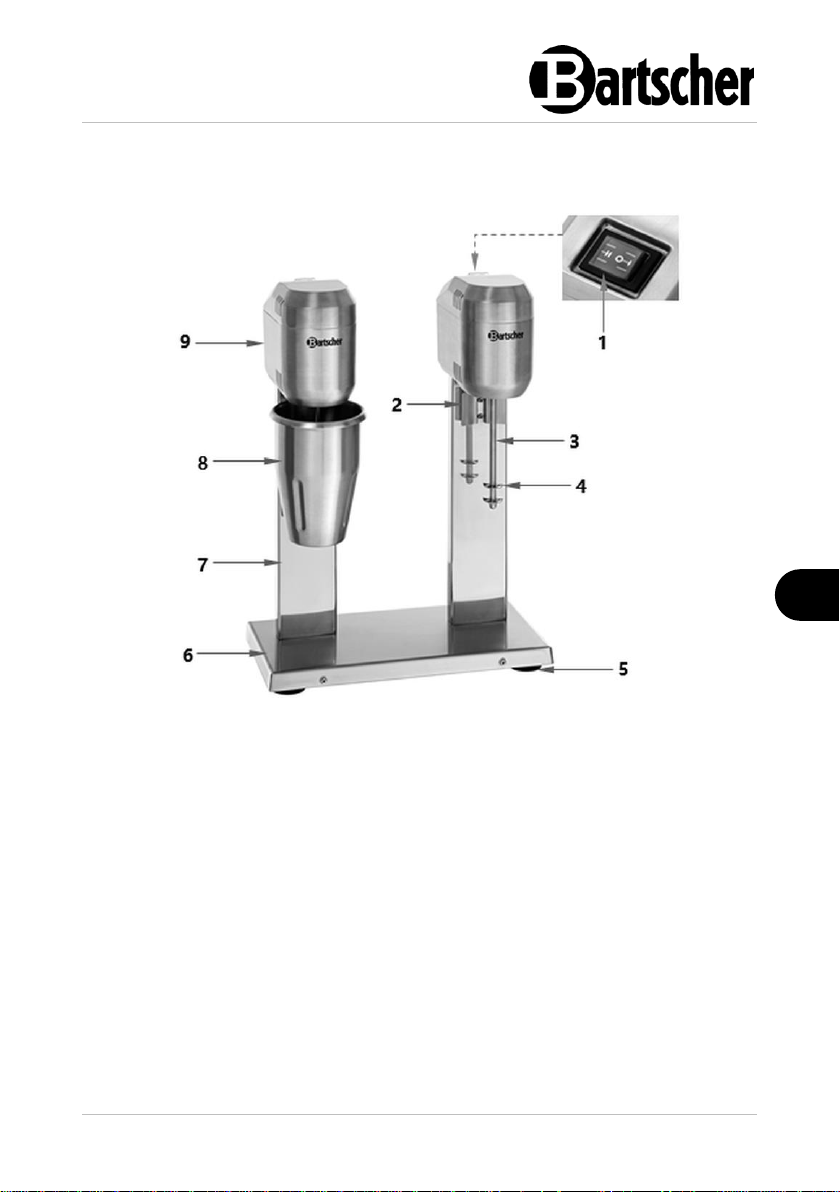

Crtež 1
1. Preklopnik za brzinu (2x)
2. Prihvat posude za miješanje sa
sigurnosnim prekidačem (2x)
3. Štap (2x)
4. Diskovi za miješanje (po 2 kom.)
5. Protuklizne nožice (4x)
6. Postolje
7. Kućište (2x)
8. Posuda za miješanje (2x)
9. Pogonska jedinica (2x)
4.2 Popis sklopova uređaja
4.3 Funkcije uređaja

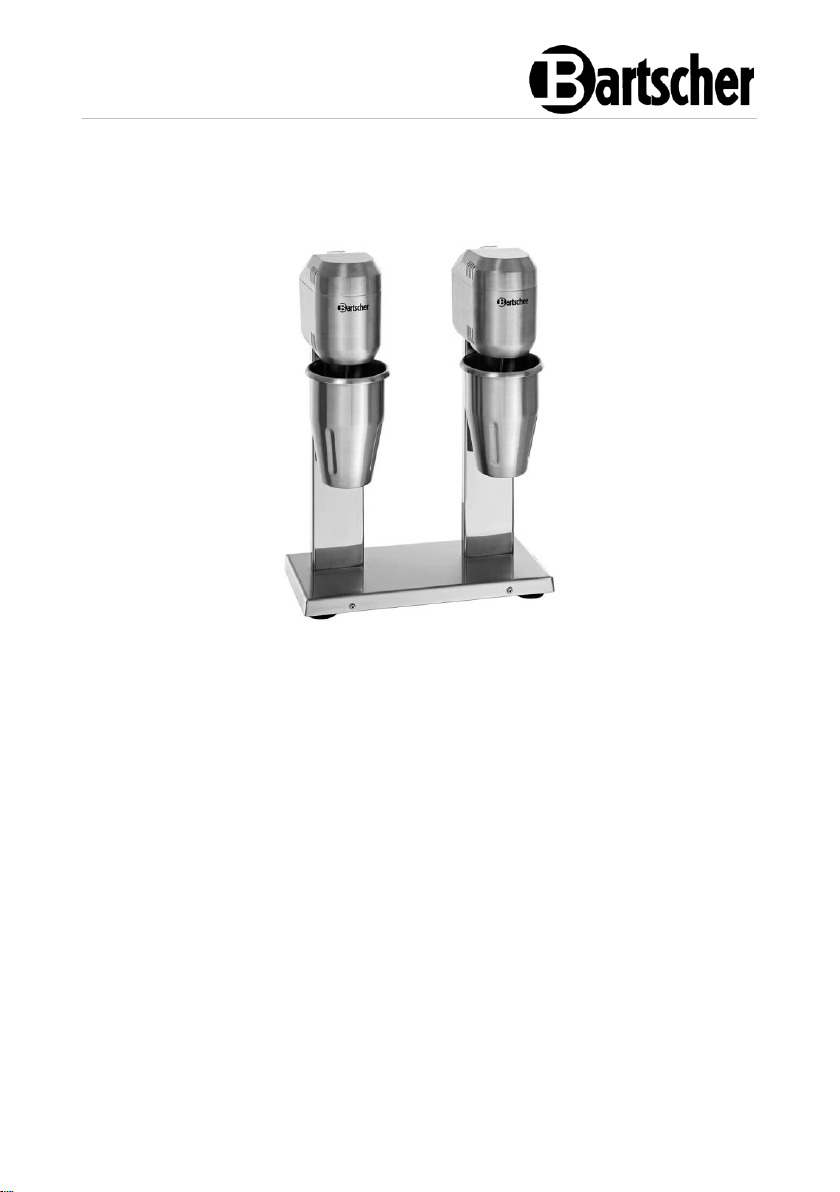

U barskom mikseru sa 2 stupnja brzine možete brzo napraviti mliječne shakeove,
koktele itd.
135102 9 / 14
Instalacija i rukovanje
HR
OPREZNO!
Opasnost od gušenja!
Spriječite mogućnost da djeca imaju pristup pakirnim materijalima kao što
su plastične vrećice i elementi od stiropora.
5 Instalacija i rukovanje
5.1 Instalacija
Raspakiranje / postavljanje
• Uređaj raspakirajte, odstranite sve vanjske i unutrašnje pakirne elemente te
transportne zaštite.
• Ako se na uređaju nalazi zaštitna folija, treba je odstraniti. Zaštitnu foliju skidajte
polako da ne ostanu tragovi ljepila. Eventualne ostatke ljepila odstranite
odgovarajućim razrjeđivačem.
• Postupajte oprezno kako ne bi došlo do oštećivanja tipske pločice i sigurnosnih
upozorenja na uređaju.
• Nikada ne postavljajte uređaj u vlažnom ili mokrom okruženju.
• Uređaj postavite na način koji omogućava pristup priključcima i brzo
isključivanje u slučaju nužde.
• Uređaj postavljajte na površini sljedećih karakteristika:
– ravna, dovoljno izdržljiva, otporna na vodu, suha i otporna na visoku
temperaturu
– dovoljno velika da bi se moglo neometano raditi s uređajem
– lako dostupna
– s dobrom ventilacijom.
• Zadržite dovoljan razmak od rubova stola. Uređaj bi se mogao prevrnuti i pasti.
• Provjerite da li protuklizne nožice dobro prianjaju uz podlogu na mjestu
postavljanja uređaja.
• Zadržite barem 10 cm razmaka od zapaljivih zidova i predmeta.
Priključivanje na struju
• Provjerite da li se tehnički podaci uređaja (navedeni na tipskoj pločici)
podudaraju s podacima lokalne električne mreže.
• Uređaj uključite u pojedinačnu dovoljno osiguranu utičnicu sa zaštitnim vodom.
Uređaj ne uključujte u višekratnu utičnicu.
10 / 14 135102
Instalacija i rukovanje
HR
UPOZORENJE
Opasnost od ozljeda!
Okretni štap s diskovima za miješanje može ozlijediti ili povrijediti ruke
korisnika.
Tijekom rada ruke ne stavljajte u posudu za miješanje.
Za vrijeme miješanja nikad ne upotrebljavajte pomoćna sredstva za
miješanje ili potiskivanje sastojaka u posudi za miješanje.
• Priključni kabel treba rasporediti na takav način da ga nitko ne može nagaziti niti
se zbog njega spotaknuti.
5.2 Rukovanje
Napomene za korisnike
• Za pripremu voćnih napitaka ne koristite cijelo voće, već ga prethodno narežite
na komade ili naribajte na purée.
• Posuda za miješanje mora biti uvijek napunjena do minimalne razine kako bi
štap mogao doseći tekućinu.
• Ako pripremate vrlo rijetke napitke posebno pripazite kako ne biste prekoračili
maksimalnu razinu posude za miješanje da ne dođe do prolijevanja tijekom
procesa miješanja.
• Najbolje rezultate ćete postići ako upotrijebite što hladnije sastojke. Mliječni
kokteli imaju najbolji okus ako se pripreme od vrlo hladnog mlijeka. Čim je
mlijeko hladnije, tim je gušći napitak i ima više pjene.
• Sirupe i praške uvijek dodajte direktno prije miješanja kako ne bi pali na dno
posude za miješanje.
• U posudu za miješanje najprije dodajte tekuće sastojke a tek onda krute.
• Barski mikser nije namijenjen za drobljenje leda. Za napitke koji zahtijevaju
korištenje leda, dodajte prethodno usitnjeni led.
Prije prve uporabe
1. Provjerite da li su svi elementi uređaja i cijeli pribor dostupni i neoštećeni.
2. Prije prve uporabe uređaj i njegov pribor očistite u skladu s uputama iz poglavlja
6 „Čišćenje“.
3. Sve oprane elemente pažljivo osušite.
Priprema napitaka
135102 11 / 14
Instalacija i rukovanje
HR
1. Uređaj uključite u odgovarajuću utičnicu za napajanje.
2. Provjerite da li se preklopnik stupnja brzine nalazi u položaju „O“ (ISKLJ.).
3. Potrebne sastojke stavite u posuda za miješanje.
POZOR!
Tijekom punjenja posude za miješanje nemojte prekoračiti maksimalnu
količinu napunjenosti koja iznosi 700 ml.
Posudu za miješanje nemojte napuniti s premalo sastojaka jer bi u tom
slučaju ostali van dohvata štapa. Minimalna količina napunjenosti iznosi
250 ml.
Upotrebljavajte samo isporučene posude za miješanje!
4. Posudu za miješanje fiksirajte na prihvatu za posudu u uređaju.
Posuda za miješanje mora biti dobro fiksirana jer samo na taj način će se ostvariti
kontakt između posude za miješanje i sigurnosnog prekidača.
Sigurnosni prekidač sprječava nekontrolirano pokretanje električnih motora ako se
posuda za miješanje ne nalazi u pravilnom položaju.
5. Sad možete pokrenuti barski mikser pomoću preklopnika, postavljajući
preklopnik za stupanj brzine uvijek najprije na razinu „I“ (sporo) a nakon toga
na razinu „II“ (brzo).
6. Miješajte napitak sve dok ne dobijete željenu konzistenciju.
7. Kad je napitak dobro izmiješan, preklopnika stupnja brzine vratite do položaja
„O“ (ISKLJ.).
8. Laganim povlačenjem prema gore skinite posudu za miješanje iz prihvata ta
posudu.
9. Sadržaj posude za miješanje nalijte u čaše i poslužite napitke.
10. Nakon završetka korištenja uređaj isključite iz napajanja (izvadite utikač iz
utičnice!).
12 / 14 135102
Čišćenje
HR
6 Čišćenje
6.1 Napomene vezane za sigurnost tijelom čišćenja
• Prije čišćenja uređaj isključite iz električnog napajanja.
• Uređaj ostavite da se potpuno ohladi.
• Pazite da u uređaj ne dopre voda. Prilikom čišćenja uređaj ne potapajte u vodu
niti u druge tekućine. Za čišćenje uređaja ne koristite mlaz vode pod pritiskom.
• Za čišćenje uređaja ne upotrebljavajte nikakve oštre niti metalne predmete (nož,
vilicu itd). Oštri bi predmeti mogli oštetiti uređaj a kod kontakta s elementima
napravljenim od električnog vodiča moglo bi doći do strujnog udara.
• Za čišćenje uređaja ne upotrebljavajte nikakva abrazivna sredstva koja sadrže
otapala niti agresivna sredstva za čišćenje. Takva bi sredstva mogla oštetiti
površinu uređaja.
6.2 Čišćenje
1. Uređaj redovito čistite nakon svake uporabe.
2. Kako biste očistili štap, stavite ga u uređaj, u posudu za miješanje napunjenu
toplim rastvorom vode i deterdženta za posuđe i preklopnik za stupanj brzine
postavite na razinu „I“ (sporo).
3. Uređaj treba raditi oko 30 sekundi.
4. Nakon toga preklopnik za stupanj brzine postavite u položaj „O“ (ISKLJ).
5. Izlijte rastvor vode i deterdženta.
6. Ponovite ovaj proces još 1-2 puta čistom toplom vodom kako biste isprali štap.
7. Osušite štap krpicom koja ne ostavlja vlakna.
8. Posuda za miješanje isperite toplom vodom.
9. Osušite posudu za miješanje.
NAPOMENA!
Posudu za miješanja možete oprati u perilici suđa.
135102 13 / 14
Zbrinjavanje
HR
Električni uređaji su označeni tim simbolom. Električne
uređaje treba prikupljati i zbrinjavati na pravilan i ekološki
prihvatljiv način. Električne uređaje ne bacajte u kućni otpad.
Uređaj isključite iz električnog napajanja i uklonite priključni
kabel.
POZOR!
Pogonsku jedinicu nikada ne potapajte u vodi niti u drugim tekućinama!
10. Kućište i postolje uređaja prebrišite mekanom vlažnom krpicom.
11. Priključni kabel i pogonsku jedinicu prebrišite malo navlaženom krpicom.
12. Oprane površine pažljivo osušite.
7 Zbrinjavanje
Električni uređaji
Električne uređaje treba odnositi na označena sabirna mjesta.
14 / 14 135102
Loading...
