Bartscher Bar refrigerator 124L, Bar refrigerator 270L, Bar refrigerator 176L Operating instructions [it]
124L - 176L - 270L
700121 - 700122 - 700123
Bartscher GmbH
Franz-Kleine-Str. 28
D-33154 Salzkotten
Germania
tel.: +49 5258 971-0
fax.: +49 5258 971-120
Numero verde: +49 5258 971-197
www.bartscher.com
Versione: 3.0
Data di redazione: 2023-11-15
IT
2
Istruzioni per l'uso originali
1 Sicurezza ....................................................................................................... 2
1.1 Spiegazione delle espressioni di avvertimento ........................................ 2
1.2 Indicazioni di sicurezza ............................................................................ 3
1.3 Uso conforme alla destinazione ............................................................... 6
1.4 Uso non conforme alla destinazione ........................................................ 6
2 Informazioni generali ..................................................................................... 7
2.1 Responsabilità e garanzia ........................................................................ 7
2.2 Tutela dei diritti d’autore ........................................................................... 7
2.3 Dichiarazione di conformità ...................................................................... 7
3 Trasporto, imballaggio e stoccaggio .............................................................. 8
3.1 Controllo della consegna ......................................................................... 8
3.2 Imballaggio .............................................................................................. 8
3.3 Stoccaggio ............................................................................................... 8
4 Dati tecnici ..................................................................................................... 9
4.1 Dati tecnici ............................................................................................... 9
4.2 Funzioni dell’apparecchiatura ................................................................ 15
5 Installazione e uso ....................................................................................... 16
5.1 Installazione ........................................................................................... 16
5.2 Uso ........................................................................................................ 18
6 Pulizia .......................................................................................................... 21
6.1 Norme di sicurezza durante la pulizia .................................................... 21
6.2 Pulizia .................................................................................................... 22
7 Possibili malfunzionamenti .......................................................................... 22
8 Smaltimento................................................................................................. 24
700121 1 / 24
Sicurezza
IT
Prima di iniziare a utilizzare l’apparecchiatura, leggere
attentamente le manuale di utilizzo e conservarle in un luogo
sicuro!
PERICOLO!
L’espressione di avvertimento PERICOLO indica la presenza di un
pericolo tale da poter causare gravi lesioni o la morte.
Diese Bedienungsanleitung beschreibt di e Installation, Bedienung und Wartung d es Geräts und gilt als wichtige Infor mationsquelle und Nachschlagewer k. Die Kenntnis aller enthaltenen Sicherheits hinweise und Handlungsanweisunge n schafft die Voraussetzung für das sich ere und sachgerechte Arbeiten mit dem Gerät. Darüber hinaus müssen die für den Einsatzbereich des Geräts g eltenden örtlichen Unfallverhütungsvorsc hriften und allgemeinen Sicherheits bestimmungen eingehalten werden. Di ese Bedienungsanleitung ist Bestan dteil des Produkts und muss in unmitt elbarer Nähe des Geräts für das In¬stall ations-, Bedienungs-, Wartungs- un d Reinigungspersonal jederzeit zugä nglich auf¬bewahrt werden. Wenn das Ger ät an eine dritte Person
weitergegeben wird, muss die Bedienungsa nleitung mit ausgehändigt werden.
Le presenti istruzioni per l'uso contengono una descrizione dettagliata
dell'installazione del prodotto, del suo utilizzo e della manutenzione, informazioni
importanti e consigli. La conoscenza di tutte le indicazioni relative alla sicurezza e
all’uso contenute nel presente documento sono la condizione necessaria per l’uso
corretto e sicuro dell’apparecchiatura. Inoltre, trovano applicazione le norme di
sicurezza per la prevenzione degli incidenti, le norme di sicurezza sul luogo di
lavoro e le norme relative all’uso dell’apparecchiatura.
Prima di procedere con il lavoro e, soprattutto, prima di accendere
l’apparecchiatura, leggere attentamente le istruzioni per l’uso per evitare danni alle
persone e cose. L’uso non conforme può causare danni.
Le presenti istruzioni sono parte integrante del prodotto, devono essere conservate
vicino all’apparecchiatura ed essere sempre a disposizione. In caso di vendita
dell’apparecchiatura, è necessario trasmettere anche le presenti istruzioni.
1 Sicurezza
L’apparecchiatura è stata realizzata secondo le norme tecniche attualmente vigenti.
Tuttavia, il prodotto può costituire una fonte di pericolo qualora venga utilizzato in
modo erroneo o non conforme alla destinazione. Tutti gli utenti dovranno attenersi
alle informazioni contenute nelle presenti istruzioni per l’uso e dovranno rispettare
le indicazioni antinfortunistiche.
1.1 Spiegazione delle espressioni di avvertimento
Le indicazioni di sicurezza e le informazioni di avvertimento più importanti sono
segnalate, nelle presenti istruzioni, con particolari espressioni di avvertimento. Tale
indicazioni dovranno essere sempre rispettate al fine di evitare incidenti, nonché
danni a persone o cose.
2 / 24 700121
Sicurezza
IT
AVVERTENZA!
L’espressione di avvertimento AVVERTENZA indica la presenza di un
pericolo tale da causare lesioni mediamente gravi, gravi o la morte.
PRUDENZA!
L’espressione di avvertimento PRUDENZA indica la presenza di un
pericolo tale da causare lesioni leggere o moderate.
ATTENZIONE!
L’espressione di avvertimento ATTENZIONE indica i possibili pericoli
per i beni che possono verificarsi se l’utente non rispetta le norme di
sicurezza.
AVVISO !
Il simbolo AVVISO accompagna nuove informazioni e indicazioni
relative all'uso dell'apparecchiatura.
, die
1.2 Indicazioni di sicurezza
Corrente elettrica
• Una tensione di rete eccessiva o l’installazione non conforme possono causare
il rischio di fulminazione elettrica.
• L’apparecchiatura potrà essere collegata soltanto qualora i dati sulla targhetta
nominale siano conformi alla tensione di rete.
• Per evitare il cortocircuito, l’apparecchiatura deve essere sempre asciutta.
• In caso di malfunzionamenti, è necessario scollegare immediatamente
l’apparecchiatura dall’alimentazione elettrica.
• Non la presa dell’apparecchiatura con le mani bagnate.
• Non afferrare mai l’apparecchiatura caduta in acqua. Scollegare
l’apparecchiatura dall’alimentazione elettrica immediatamente.
• Qualsiasi riparazione o apertura del corpo esterno potrà essere eseguita
unicamente da specialisti e officine autorizzate.
• Non trasportare l’apparecchiatura tenendola per il cavo di collegamento.
• Non permette il contatto del cavo di collegamento con fonti di calore e oggetti
taglienti.
700121 3 / 24
Sicurezza
IT
• Il cavo di collegamento non potrà essere piegato, premuto né annodato.
• Il cavo di collegamento dell’apparecchiatura dovrà sempre essere interamente
srotolato.
• Non collocare mai l'apparecchiatura o altri oggetti sul cavo di collegamento.
• Per scollegare l’apparecchiatura dall’alimentazione elettrica, staccare la spina
dalla presa.
• Il cavo di alimentazione andrà verificato regolarmente per rilevare eventuali
danni. Non usare mai l'apparecchiatura con il cavo di alimentazione
danneggiato. Qualora il cavo sia danneggiato, per evitare pericoli, richiedere la
sua sostituzione a un centro assistenza autorizzato o ad un elettricista
qualificato.
Rischio d’incendio/ rischio legato ai materiali infiammabili / rischio di
esplosione!
• Non usare altri dispositivi elettrici all'interno dell'apparecchiatura.
• Non conservare né usare benzina o altri gas o liquidi infiammabile nelle
vicinanze di questo o di un altro dispositivo. I gas possono causare il rischio di
incendi o di esplosione.
• Non inserire esplosivi, come aerosol con propellenti facilmente infiammabili,
all’interno del dispositivo. Dai recipienti contenenti gas e liquidi infiammabili, in
presenza di basse temperatura, possono verificarsi rilasci di contenuto. Tali
rilasci si possono incendiare a causa delle scintille prodotte dai dispositivi
elettrici. Rischio di esplosione!
• In caso di perdita dell’agente refrigerante, estrarre la spina dalla presa.
Rimuovere tutte le fonti di iniezione situate nelle vicinanze, ventilare l'ambiente
e contattare il servizio assistenza. Evitare il contatto dell'agente refrigerante con
gli occhi, poiché esiste un grave rischio di lesioni oculari.
• Non usare mai liquidi facilmente infiammabili per la pulizia del dispositivo e dei
suoi elementi. I gas prodotti possono causare incendi o esplosioni.
• In caso di incendio, prima di iniziare le operazioni di estinzione, staccare
l'apparecchiatura dalla rete elettrica. Non estinguere il fuoco con acqua quando
l’apparecchiatura è collegata all’alimentazione elettrica. Dopo lo spegnimento
dell’incendio, garantire un ricambio d’aria adeguato.
• Il processo di sbrinamento non potrà essere accelerato con dispositivi meccanici
o fonti di energia termica (candele o resistenze), né in altro modo. Il vapore
prodotto può causare cortocircuiti, mentre le temperature eccessivo possono
danneggiare il dispositivo.
• Durante l’uso, tutti i fori di ventilazione dell'apparecchiatura dovranno essere
scoperti.
• Non danneggiare mai l’impianto di raffreddamento nel dispositivo.
4 / 24 700121
Sicurezza
IT
Personale
• L’apparecchiatura può essere usata esclusivamente da un personale
specializzato, competente e formato.
• L’apparecchiatura non deve essere usata dalle persone (inclusi i bambini) con le
capacità fisiche, sensoriali o mentali ridotte oppure con l’esperienza o le
conoscenze insufficienti.
• I bambini devono essere sorvegliati per assicurarsi che non giochino con
l’apparecchiatura e non la accendono.
Uso scorretto
• L’uso non conforme o vietato può causare il danneggiamento
dell’apparecchiatura.
• L’apparecchiatura può essere usata solo se le sue condizioni tecniche non
suscitano dubbi e permettono di farla funzionare in piena sicurezza.
• L’apparecchiatura può essere usata solo se tutti gli allacci sono a norma.
• L’apparecchiatura può essere usata solo se è pulita.
• Usare solamente i ricambi originali. Non effettuare mai riparazioni autonome
dell'apparecchiatura.
• È vietato modificare o manomettere l’apparecchiatura.
• Non realizzare fori nel dispositivo né montare oggetti su di esso.
• Regolare adeguatamente i piedini.
700121 5 / 24
Sicurezza
IT
1.3 Uso conforme alla destinazione
Qualsiasi uso diverso e/o non conforme alle indicazioni di cui alle presenti istruzioni
è vietato e ritenuto non conforme alla destinazione d’uso.
Il seguente uso è conforme alla destinazione:
– Refrigerare bibite in bottiglie o lattine.
L’apparecchio in oggetto è progettato per funzionare in un ambiente con una
temperatura massima di 25°C e un’umidità relativa del 60%.
1.4 Uso non conforme alla destinazione
L’utilizzo non conforme alla destinazione potrà comportare danni a persone e cose,
a causa di tensioni elettriche pericolose, fiamme e alte temperature.
L’apparecchiatura serve soltanto per effettuare le operazioni descritte nelle presenti
istruzioni.
Il seguente uso è conforme alla destinazione:
– Conservazione di oggetti o liquidi infiammabili o esplosivi, come etere,
nafta o colle
– Conservazione di materiali esplosivi, come aerosol con propellenti
facilmente infiammabili
– Conservare prodotti farmaceutici o sangue.
6 / 24 700121
Informazioni generali
IT
2 Informazioni generali
2.1 Responsabilità e garanzia
Tutte le informazioni e indicazioni contenute nelle presenti istruzioni per l’uso sono
state elencate considerando le leggi vigenti, le conoscenze attuali in materia di
costruzioni, le nozioni ingegneristiche, le nostre conoscenze e la nostra esperienza
pluriennale. In caso di ordinazioni per modelli speciali o opzioni extra, nonché in
caso di applicazione delle recenti cognizioni tecniche, in alcune circostanze la
presente apparecchiatura può non essere conforme alle presenti indicazioni e ai
numerosi disegni contenuti nelle istruzioni per l’uso.
Il fabbricante non risponderà in alcun modo dei danni e dei malfunzionamenti dovuti
a:
– mancato rispetto delle indicazioni,
– uso non conforme alla destinazione,
– introduzione di modifiche tecniche da parte dell'utente,
– uso di pezzi di ricambio non ammissibili.
Ci riserviamo il diritto di apportare modifiche tecniche al prodotto, con l'obiettivo di
migliorare le proprietà del prodotto e di renderlo più efficiente.
Il periodo di garanzia è di 24 mesi dalla data di acquisto.
2.2 Tutela dei diritti d’autore
Le presenti istruzioni per l’uso e i testi in esse contenuti, le foto e gli altri elementi,
sono tutelati dai diritti d'autore. Senza il consenso scritto del fabbricante, si fa
divieto di riprodurre il testo delle istruzioni per l'uso in qualsiasi forma e in qualsiasi
modo (frammenti compresi) e di utilizzare e/o trasmettere il suo contenuto a terzi.
Le violazioni del divieto di cui sopra comporteranno la necessità di versare un
risarcimento. Ci riserviamo il diritto di presentare ulteriori rivendicazioni.
2.3 Dichiarazione di conformità
L’apparecchiatura rispetta le norme attualmente vigenti e le direttive dell'Unione
Europea. Quanto detto è confermato nella Dichiarazione di Conformità CE. In caso
di necessità, saremo lieti di inviarvi la Dichiarazione di Conformità corrispondente.
700121 7 / 24
Trasporto, imballaggio e stoccaggio
IT
3 Trasporto, imballaggio e stoccaggio
3.1 Controllo della consegna
Quando la consegna giungerà a destinazione, sarà necessario accertarsi
tempestivamente della sua completezza e dell'assenza di danni arrecati nel corso
del trasporto. Qualora vengano rilevati danni visibili dovuti al trasporto, il cliente
dovrà rifiutarsi di prendere in consegna l'apparecchiatura o effettuare una presa in
consegna condizionale. Sui documenti di trasporto / lettera di vettura del corriere
sarà necessario indicare il tipo di danno rilevato e presentare un reclamo. I danni
rilevati andranno segnalati subito dopo la loro rilevazione, poiché le richieste di
rimborso dovranno essere segnalate entro i termini vigenti.
In caso di mancanza di elementi o accessori occorre contattare il nostro Servizio
Clienti.
3.2 Imballaggio
Si prega di non gettare la confezione in cartone. Essa, infatti, può rivelarsi
necessaria per conservare il dispositivo in caso di trasloco o spedizione
dell'apparecchiatura al nostro centro assistenza qualora si rilevino danni.
L’imballaggio e i vari elementi sono realizzati con materiali riciclabili. In particolare,
tali elementi sono: pellicole e sacchi in plastica, confezione in cartone.
Durante lo smaltimento dell'imballaggio, rispettare le norme vigenti in un dato
paese. I materiali di imballaggio riutilizzabili dovranno essere riciclati.
3.3 Stoccaggio
La confezione dovrà restare chiusa fino al momento dell’installazione
dell'apparecchiatura. Durante lo stoccaggio, attenersi alle indicazioni riportate
sull’esterno, relative al posizionamento e al magazzinaggio. La confezione potrà
essere conservata solo nelle seguenti condizioni:
– in ambienti chiusi
– in ambiente asciutto e privo di polveri
– lontano da agenti aggressivi
– al riparo dalla luce solare
– in un luogo protetto da urti.
In caso di immagazzinamento prolungato (oltre 3 mesi), occorre regolarmente
controllare le condizioni di tutti gli elementi e dell’imballo. Se necessario, l’imballo
deve essere sostituito con uno nuovo.
8 / 24 700121
Dati tecnici
IT
4 Dati tecnici
4.1 Dati tecnici
Versione / caratteristiche dell’armadio refrigerato da bar
• Vetro anteriore: con telaio
• Vetrata doppia, vetro sicuro
• Regolazione di temperatura: elettronica, a livelli di 1 °C
• Termostato
• Isolamento: ciclopentano, 45 mm da ogni lato
• Funzione di sbrinamento automatico
• Evaporazione della condensa
• Tipo di ripiani: griglia, cromata
• Ripiani ad altezza regolabile
• Possibilità di chiusura a chiave
• Illuminazione interna LED
• Display digitale
• Controllo: elettronico
• Piedini ad altezza regolabile
• Spie di controllo:
– on/off
– pronto al lavoro
– temperatura
– compressore
– sbrinamento
Ulteriori dati sul frigorifero sono disponibili sul nostro sito web www.bartscher.com o
nell’informativa registrata ai sensi del regolamento (UE) 2019/2018 nella banca dati
dei prodotti all’indirizzo https://energy-label.ec.europa.eu/. Inserire il numero di
articolo del relativo modello.
700121 9 / 24
IT
Nome:
Bar-Frigorifero 124L
Art. n.:
700121
Materiale:
Acciaio
Materiale interno:
Alluminio
Capacità in l:
112
Intervallo di temperatura da - a in °C:
0 - 7
Agente refrigerante:
R600a / 0,040
Classe climatica:
CC1
GWP:
3
Classe energetica:
D (EU Nr. 2019 / 2018)
Consumo di energia in kWh / anno:
467
Numero di ripiani:
2
Dimensioni dei ripiani (larg. x prof.) in mm:
485 x 318
Portata di ogni ripiano in kg:
17
Potenza di collegamento:
0,13 kW / 220-240 V / 50 Hz
Misure (larg. x prof. x alt.) in mm:
600 x 500 x 860
Peso in kg:
44,0
Dati tecnici 700121
Dati tecnici
Ci si riserva il diritto di apportare modifiche tecniche!
Caratteristiche dell’armadio refrigerato da bar 700121
• Refrigerazione: statica / con un ventilatore supplementare
• Tipo di sportello: anta a battente, in vetro
• Sportello destro, impossibile cambiare la direzione di apertura
10 / 24 700121
Dati tecnici
IT
Abb. 1
1. Involucro esterno
2. Guide portanti (4x)
3. Mensole (2x)
4. Piedini (4x)
5. Fori di ventilazione
6. Regolatore digitale della temperatura
7. Interruttori ON/OFF
8. Coperchio del pannello di controllo
9. Serratura
10. Sportello in vetro
11. Manico dello sportello in vetro
12. Ventilatore
Elenco dei componenti dell'apparecchiatura 700121
700121 11 / 24
IT
Nome:
Bar-Frigorifero 176L
Art. n.:
700122
Materiale:
Acciaio
Materiale interno:
Alluminio
Capacità in l:
175
Intervallo di temperatura da - a in °C:
1 - 9
Agente refrigerante:
R600a / 0,050
Classe climatica:
CC1
GWP:
3
Classe energetica:
D (EU Nr. 2019 / 2018)
Consumo di energia in kWh / anno:
420
Numero di ripiani:
4
Dimensioni dei ripiani (larg. x prof.) in mm:
375 x 345
Portata di ogni ripiano in kg:
17
Potenza di collegamento:
0,175 kW / 220-240 V / 50 Hz
Misure (larg. x prof. x alt.) in mm:
900 x 500 x 860
Peso in kg:
55,0
Dati tecnici 700122
Dati tecnici
Ci si riserva il diritto di apportare modifiche tecniche!
Caratteristiche dell’armadio refrigerato da bar 700122
• Refrigerazione: statica / con 2 ventilatori
• Tipo di porte: porte scorrevoli, in vetro
12 / 24 700121
Dati tecnici
IT

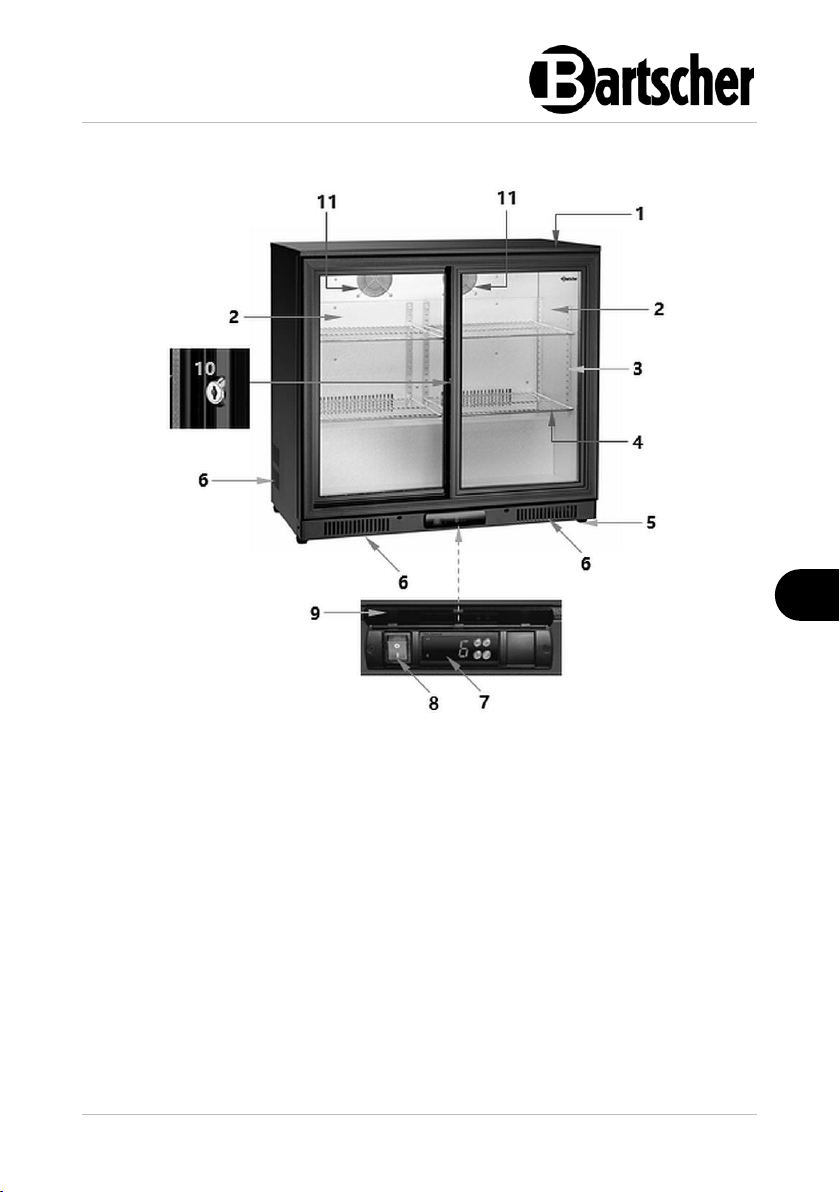

Abb. 2
1. Involucro esterno
2. Porta scorrevole, vetro (2x)
3. Guide portanti (8x)
4. Mensole (4x)
5. Piedini (4x)
6. Fori di ventilazione
7. Regolatore digitale della temperatura
8. Interruttori ON/OFF
9. Coperchio del pannello di controllo
10. Serratura
11. Ventilatore (2x)
Elenco dei componenti dell'apparecchiatura 700122
700121 13 / 24
IT
Nome:
Bar-Frigorifero 270L
Art. n.:
700123
Materiale:
Acciaio
Materiale interno:
Alluminio
Capacità in l:
280
Intervallo di temperatura da - a in °C:
1 - 9
Agente refrigerante:
R600a / 0,080
Classe climatica:
CC1
GWP:
3
Classe energetica:
D (EU Nr. 2019 / 2018)
Consumo di energia in kWh / anno:
500
Numero di ripiani:
6
Dimensioni dei ripiani sinistra e destra |
centro (larg. x prof.) in mm:
375 x 345 | 418 x 345
Portata di ogni ripiano in kg:
17
Potenza di collegamento:
0,22 kW / 220-240 V / 50 Hz
Misure (larg. x prof. x alt.) in mm:
1335 x 500 x 860
Peso in kg:
76,0
Dati tecnici 700123
Dati tecnici
Ci si riserva il diritto di apportare modifiche tecniche!
Caratteristiche dell’armadio refrigerato da bar 700123
• Refrigerazione: statica / con 3 ventilatori
• Tipo di porte: porte scorrevoli, in vetro
14 / 24 700121
Dati tecnici
IT
Abb. 3
1. Involucro esterno
2. Porta scorrevole, vetro (3x)
3. Guide portanti (12x)
4. Serratura (2x)
5. Mensole (6x)
6. Piedini (4x)
7. Fori di ventilazione
8. Regolatore digitale della temperatura
9. Interruttori ON/OFF
10. Coperchio del pannello di controllo
11. Ventilatore (3x)
Elenco dei componenti dell'apparecchiatura 700123
4.2 Funzioni dell’apparecchiatura
L’apparecchiatura è stata progettata per refrigerare e mantenere a bassa
temperatura le bibite in bottiglie e lattine chiuse.
700121 15 / 24
Installazione e uso
IT
PRUDENZA!
Pericolo di soffocamento!
I bambini non devono giocare con l’imballaggio (sacchetti di plastica,
elementi di polistirolo).
5 Installazione e uso
5.1 Installazione
Rimozione dell’imballo / installazione
• Aprire l’imballo, rimuovere tutti i suoi elementi esterni e interni, nonché le
protezioni per il trasporto.
• Se l’apparecchiatura è stata messa in sicurezza con la pellicola, rimuoverla. La
pellicola andrà staccata lentamente, in modo da non lasciare residui di colla.
Eventuali residui di colla andranno rimossi con un solvente adeguato.
• Fare attenzione a non danneggiare la targhetta dati o le espressioni di
avvertimento.
• Non collocare mai l’apparecchiatura in un ambiente umido o bagnato.
• L’apparecchiatura deve essere collocata in modo tale da poterla scollegare in
modo facile e veloce se necessario.
• L’apparecchiatura deve essere collocata sulle seguenti superfici:
– uniforme, con portata adeguata, resistente all’acqua, asciutta e
resistente ad alte temperature
– abbastanza grande da non ostacolare il lavoro
– facilmente accessibile
– con una buona ventilazione.
• Die Öffnungen am Gerät niemals abdec ken oder blockieren.
• Non installare l’apparecchiatura nei luoghi esposti direttamente ai raggi solari o
vicino alle fonti di calore (cucina, termosifone, altri dispositivi di riscaldamento,
ecc.). Le fonti di calore possono influire negativamente sul consumo energetico
e limitare le funzioni dell’apparecchiatura.
• L’apparecchiatura deve essere posizionata in modo tale da garantire una
sufficiente circolazione d’aria. Mantenere la distanza minima di 10 cm dalle
pareti e da altri oggetti.
• Per evitare il danneggiamento del compressore, non inclinare l’apparecchiatura
con un angolo superiore a 45° durante l’installazione o il trasporto.
• Qualora l’apparecchiatura debba essere spostata in un altro luogo, procedere
nel modo indicato a seguire:
– spegnere l’apparecchiatura
16 / 24 700121
Installazione e uso
IT
– staccare la spina dalla presa
– estrarre il contenuto dell’apparecchiatura
– incollare bene tutti gli elementi liberi nella camera interna e incollare lo
sportello
– il dispositivo può essere trasportato solo in posizione verticale.
Collegamento alla rete elettrica
• Verificare che i dati tecnici dell'apparecchiatura (vedi targhetta nominale) siano
conformi ai dati della rete elettrica locale.
• L’apparecchiatura deve essere collegata ad una presa singola con messa a
terra. Non collegare il dispositivo a una presa multipla.
• Il cavo di collegamento deve essere sistemato in modo tale da non poterlo
calpestare o inciampare.
• Prima del primo uso, l’apparecchiatura deve essere lasciata per almeno 8 ore in
posizione verticale, prima di essere collegata alla rete di alimentazione elettrica.
• In seguito ad un blackout o dopo aver tolto la spina dalla presa,
l’apparecchiatura non deve essere collegata alla rete per almeno 5 minuti.
700121 17 / 24
Installazione e uso
IT
5.2 Uso
• Setzen Sie den Schaltkasten mit Heizele ment vorsichtig auf den hintere n Rand des Ger ätes. Sworze ń w dolnej części skrzynki roz dzielczej musi wchodzić w otw ór w urządze niu głównym. W taki sposób s krzynka rozdzielcz a jest prawidło wo ustawiona.
Indicazioni per l’utente
• Le mensole possono essere collocate ad altezze diverse. Devono essere
collocate a seconda delle contenitori con bibite, per sfruttare al massimo lo
spazio interno dell’apparecchiatura.
• Le contenitori con bibite dovranno essere collocate sulle mensole in modo tale
che si trovino a una distanza opportuna, garantendo la circolazione dell'aria
all'interno dell'apparecchiatura. Le distanze troppo piccole possono avere un
impatto negativo sul raffreddamento.
• Per ridurre la perdita di aria fredda, il tempo di apertura dello sportello dovrà
essere il più spesso.
• In caso di interruzione improvvisa dell’alimentazione, cercare di non aprire lo
sportello onde evitare la perdita dell’aria fredda.
Preparazione dell’apparecchiatura
1. Prima del primo uso pulire l’apparecchiatura e gli accessori, come da indicazioni
riportate nel capitolo 6 “Pulizia”.
2. Al termine delle operazioni, asciugare con cura il dispositivo e gli accessori.
3. Posizionare all’altezza desiderata i supporti delle guide portanti, infine installare
le mensole.
4. Chiudere lo sportello dell’apparecchiatura.
5. Collegare l’apparecchiatura ad una presa singola provvista di messa a terra.
6. Accendere l’apparecchio con l’interruttore ON/OFF situato dal lato operatore.
Si illuminerà la spia rossa di funzionamento integrata nell’interruttore ON/OFF.
Sul display digitale sarà visualizzata la temperatura attuale all’interno dell’apparecchiatura, e il messaggio rimane visualizzato durante tutto il ciclo di refrigerazione.
L’apparecchiatura sarà raffreddata fino a raggiungere la temperatura impostata in
fabbrica.
7. Mettere all’interno dell’apparecchiatura le bibite desiderate soltanto dopo aver
raggiunto la temperatura impostata.
8. Se necessario, è possibile modificare la temperatura. Occorre impostarla con i
pulsanti del regolatore digitale di temperatura.
18 / 24 700121
Installazione e uso
IT
Pulsante
Funzione
Impostazione dei parametri
Spostamento tra il menu e i parametri
Adattamento del menu e dei parametri
Accensione/spegnimento dell’illuminazione
Adattamento del menu e dei parametri
Ripristino dei parametri (premere il pulsante per 10 secondi)
Fine impostazione dei parametri
Fine della modalità di ripristino One Key
Inizio di sbrinamento
Messaggi
Icona
Status
Significato
Preparazione
ON
Impostazione dei parametri di
misurazione e regolazione della
temperatura
OFF
Controllo
ON
Acceso
OFF
OFF
FLASH
Ritardo
Modalità di
riscaldamento
ON
Riscaldamento in corso
Modalità di
raffreddamento
ON
Processo di refrigerazione in corso
Sbrinamento
ON
Processo di sbrinamento in corso
Regolatore digitale della temperatura/funzioni dei tasti
Descrizione dei messaggi
700121 19 / 24
Installazione e uso
IT
Impostazione dei parametri dell’utente
1. Per modificare la temperatura, tenere premuto per 3 secondi il pulsante per
attivare la modalità di impostazione dei parametri.
Sul display digitale sarà visualizzato .
2. Mentre il messaggio viene visualizzato, premere il pulsante per visualizzare
la temperatura attuale all’interno dell’apparecchiatura.
La temperatura può essere impostata ogni 1 °C.
3. Premere il pulsante o il pulsante fino a visualizzare la temperatura
desiderata.
4. Nuovamente premere il pulsante per salvare le impostazioni e terminare
l’impostazione dei parametri.
Qualora nel corso dei 30 secondi successivi non venga premuto alcun tasto, sul
display digitale sarà visualizzata la temperatura attuale all’interno
dell’apparecchiatura.
INDICAZIONE!
Per impostare altri parametri, contattare l’assistenza tecnica.
Illuminazione
L’apparecchiatura è provvista di illuminazione LED. È situata al suo interno.
1. Premere il pulsante per attivare l’illuminazione LED.
2. Premere nuovamente il pulsante per disattivare l’illuminazione LED.
20 / 24 700121
Pulizia
IT
Sbrinamento automatico
Lo sbrinamento automatico è impostato in fabbrica e si svolge ogni 4 ore.
Durante il ciclo di sbrinamento è acceso il messaggio . Il messaggio si spegne al
termine del processo di sbrinamento e lampeggia in caso di ritardo dello
sbrinamento.
Sbrinamento manuale
Se si desidera effettuare lo sbrinamento in orari diversi da quelli impostati, è
possibile impostarlo manualmente.
1. Premere il pulsante . Il ciclo di sbrinamento inizia immediatamente e si
accende il messaggio . Dopo la conclusione del ciclo di sbrinamento, il ciclo
successivo inizia dopo 4 ore.
Spegnimento dell’apparecchio
1. Se l’apparecchio non è più in uso o se deve essere pulito, per spegnerlo portare
gli interruttore ON/OFF in posizione “O”.
2. Scollegare l’apparecchio dall’alimentazione elettrica (staccare la spina dalla
presa!).
6 Pulizia
6.1 Norme di sicurezza durante la pulizia
• Prima di procedere con la pulizia, scollegare l’apparecchiatura
dall’alimentazione elettrica.
• Lasciare raffreddare completamente l’apparecchiatura.
• Impedire l'accesso dell'acqua all'interno dell'apparecchiatura. Non immergere il
dispositivo in acqua o in altri liquidi. Non usare mai getti d’acqua in pressione
per pulire l’apparecchiatura.
• Non pulire l’apparecchiatura con oggetti affilati o metallici (coltello, forchetta,
ecc.). Gli oggetti affilati possono danneggiare l’apparecchiatura e, a contatto con
gli elementi conduttori, possono causare il rischio di fulminazione.
• Per la pulizia, non utilizzare agenti abrasivi, contenenti solventi, e detergenti
abrasivi. Essi, infatti, possono danneggiare la superficie.
700121 21 / 24
Possibili malfunzionamenti
IT
Problema
Possibile causa
Rimedio
Il dispositivo non
raffredda
La spina non è stata
correttamente inserita nella
presa
Staccare la spina dalla
presa e inserire
nuovamente
Fusibile dell’alimentazione
elettrica danneggiato.
Controllare il salvavita,
verificare l'apparecchiatura
collegandola ad un'altra
presa
Non c’è corrente
Controllare l’alimentazione
elettrica
6.2 Pulizia
1. Alla fine del giorno di lavoro, l’apparecchiatura va accuratamente pulita.
2. Estrarre tutte le bibite dell’apparecchiatura.
3. Estrarre le mensole dall’apparecchiatura.
4. Pulire le mensole con acqua calda e con una panno morbido/spugna. Ove
necessario, usare un detergente delicato.
5. Sciacquare le mensole con l’acqua pulita e asciugare accuratamente con un
panno morbido..
Indicazione: Non usare mai l’acqua calda per pulire l’apparecchiatura!
6. Pulire l’apparecchiatura all’interno, usando acqua pulita e un panno morbido e
umido. Ove necessario, usare un detergente delicato.
7. Passare le superfici pulite con un panno bagnato con acqua pulita.
8. Pulire il corpo esterno dell’apparecchiatura e lo sportello in vetro (telaio
compreso) con un panno morbido e umido.
9. Al termine delle operazioni di pulizia, asciugare accuratamente tutte le superfici.
10. Lasciare lo sportello aperto affinché il dispositivo possa asciugarsi del tutto.
7 Possibili malfunzionamenti
Mögliche
La tabella a seguire riporta le descrizioni delle possibili cause e dei metodi di
rimozione dei malfunzionamenti o degli errori rilevati durante l'uso del dispositivo.
Qualora non sia possibile eliminare i problemi, contattare il servizio assistenza.
In tale caso assicurarsi di citare il numero di articolo, il nome del modello e il
numero di serie. Questi dati si trovano sulla targhetta dati del frigorifero.
22 / 24 700121
Possibili malfunzionamenti
IT
Problema
Possibile causa
Rimedio
Efficienza di
raffreddamento
insufficiente
Apparecchiatura esposta alla
luce diretta del sole o in
prossimità delle fonti di
calore
Allontanare
l’apparecchiatura dalle fonti
di calore
Cattiva circolazione dell’aria
attorno all’apparecchiatura
Garantire la distanza
sufficiente tra la parete o
altri oggetti
Spazi troppo ridotti tra gli
oggetti all’interno
dell’apparecchiatura o
quantità eccessiva di articoli
Garantire distanze
sufficienti tra gli articoli
all'interno
dell'apparecchiatura,
eliminare gli oggetti
superflui
Il compressore si
spegne
automaticamente
Apparecchiatura troppo
piena
Eliminare gli oggetti
superflui
L’apparecchiatura
produce molto
rumore
Apparecchiatura non
collocata su una superficie
piana
Collocare l’apparecchiatura
su una superficie piana
Il freezer tocca la parete o
altri oggetti
Garantire la distanza
sufficiente tra la parete o
altri oggetti
Le seguenti situazioni non sono i malfunzionamenti:
1. In caso di utilizzo normale può essere udibile un rumore di acqua corrente. Esso
è prodotto dall'agente refrigerante che scorre all'interno del sistema.
2. La formazione del vapore acqueo sullo sportello di vetro negli ambienti con alta
umidità dell’aria è un fenomeno normale. Rimuovere il vapore condensato con
un panno morbido e asciutto.
700121 23 / 24
Smaltimento
IT
Le apparecchiature elettriche sono provviste di questo simbolo. Le
apparecchiature elettriche devono essere smaltite e riciclate in
modo corretto, in pieno rispetto dell’ambiente naturale. Non
gettare le apparecchiature elettriche insieme ai rifiuti domestici.
Scollegare l’apparecchiatura dall’alimentazione elettrica e
rimuovere il cavo di collegamento.
8 Smaltimento
Apparecchiature elettriche
Le apparecchiature elettriche devono essere consegnate nei centri di raccolta
specializzati.
Agente refrigerante
Il propellente utilizzato nel dispositivo è facilmente infiammabile. Lo smaltimento
dovrà svolgersi nel rispetto delle norme nazionali.
24 / 24 700121
Loading...
