Benaming:
Plateauwagen TT2000
Artikelnummer:
300187
Materiaal:
roestvrij staal
Aantal inschuifelementen:
20
Afstand tussen geleiderparen in mm:
120
Draagcapaciteit inschuifelementen, max.
in kg:
10
Afmetingen legvlak (b x d) in mm:
450 x 560
Hoogte reling in mm:
154
Draagvermogen legvlak, max. in kg:
10
Totale draagvermogen max. in kg:
80
Aantal zwenkwielen:
4
Zwenkwielen met remmen:
2
Diameter wielen in mm:
100
Aantal wielbuffers:
4
Materiaal wielbuffers:
kunststof
Afmetingen (b x d x h) in mm:
1.155 x 680 x 1.840
Gewicht in kg:
39,6
Technische parameters
Recht op technische veranderingen voorbehouden!
Versie / eigenschappen
• Aanlevertoestand: bouwpakket, eenvoudige montage
• Toepassingsgebied: transporteren, afruimen
• Versie: geleiderparen
• Ontworpen voor:
– kantine-norm-dienbladen (464 x 343 mm)
– GN-reservoirs 1/1 GN minimale diepte 40 mm (niet geschikt voor GN-
dienbladen)
• Tweezijdig te vullen
<Endergebnis>
300187 3 / 8
Page 4
NL
Onderdelen
Hoeveel-
heid
Naam
2

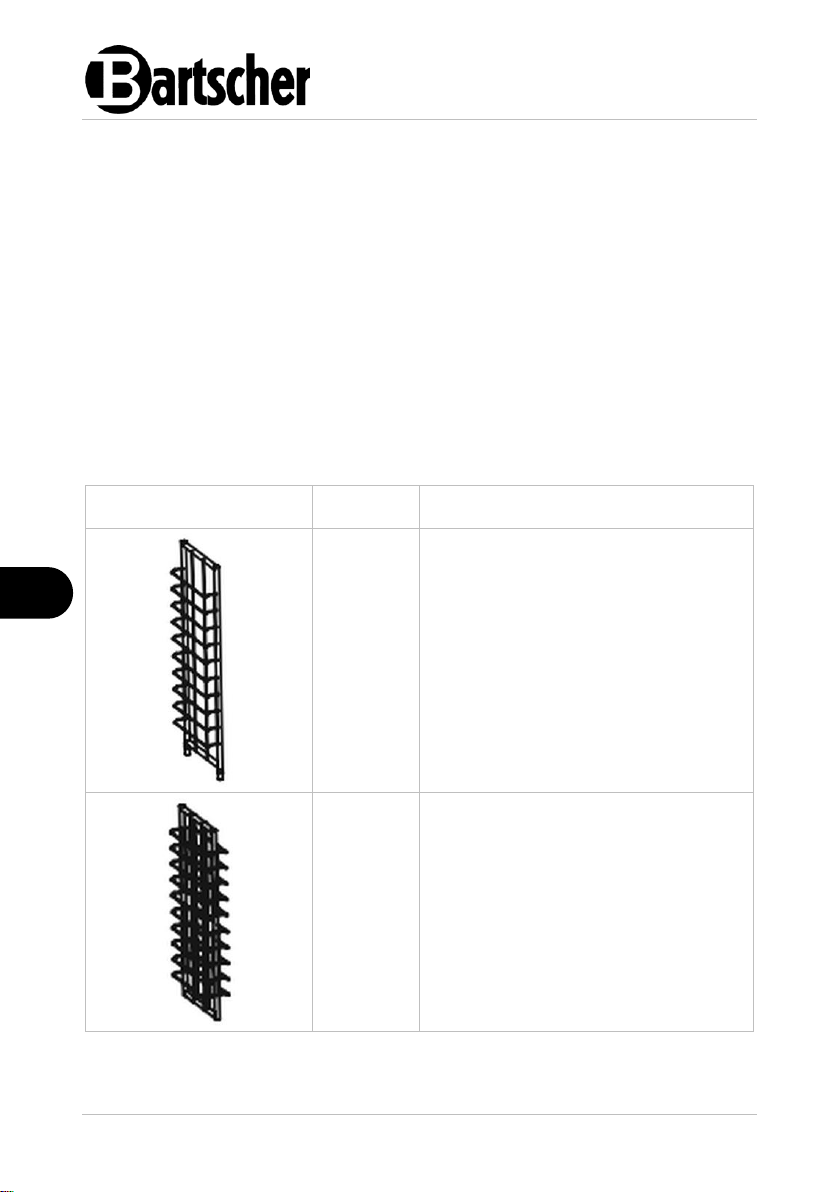

Zijgedeelte met 10 voorgemonteerde
plateaugeleiders en zijwand.
1
Middengedeelte met 10
voorgemonteerde plateaugeleiders aan
beide zijden
Gebruik volgens bestemming
Elk gebruik van het apparaat voor andere doeleinden en / of afwijkend van het
normale bedoelde gebruik zoals hieronder beschreven, is verboden en wordt
beschouwd als onbedoeld gebruik.
Het volgende gebruik is in overeenstemming met het beoogde gebruik:
– afruimen van dienbladen,
– transporteren GN-reservoirs.
Leveromvang / Benaming van de onderdelen
• Pak de plateauwagen uit en werp het verpakkingsmateriaal weg in
overeenstemming met de milieuvoorschriften.
• Controleer aan de hand van de volgende lijst of de levering volledig is:
4 / 8 300187
Page 5
NL
1

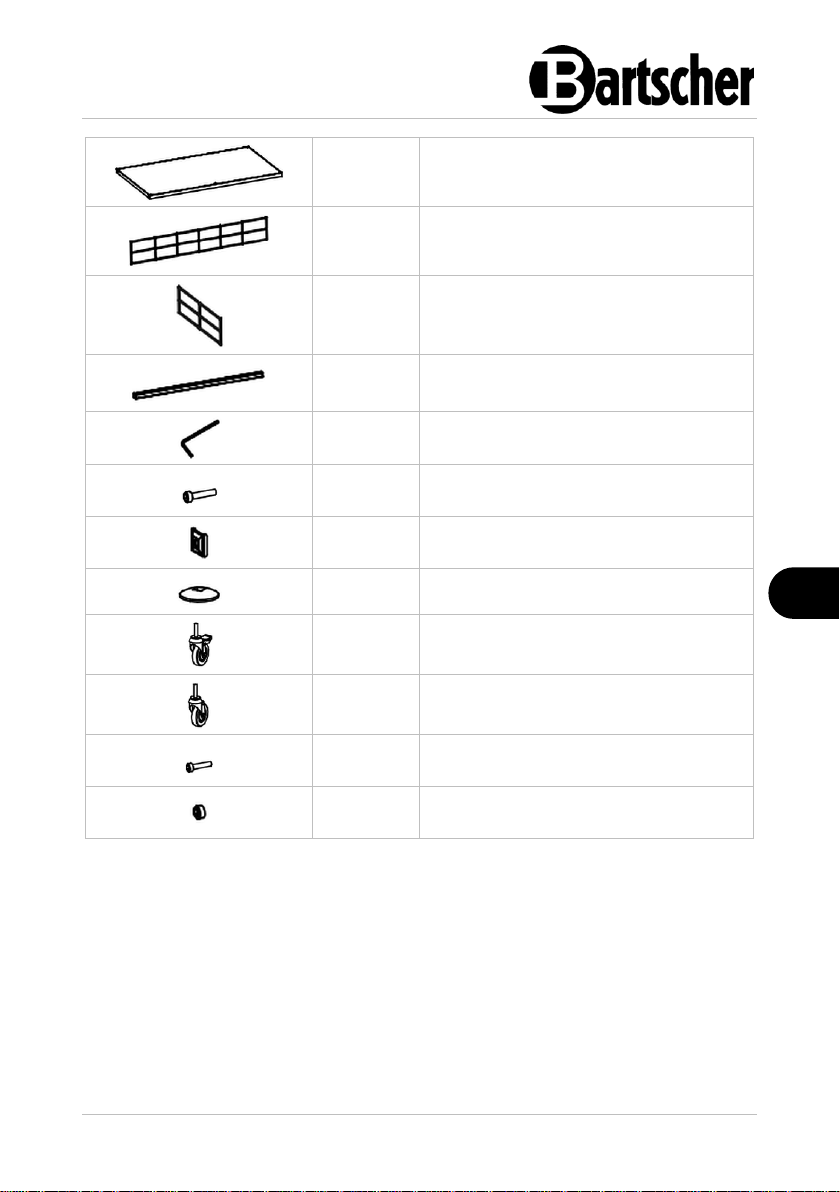

Relingplank
2
Voorste reling
2
Zijreling
4
Tussenverbindingsstuk
1
Inbussleutel
12
Schroef M8*55
12
Vierkante sluitring
4
Buffer voor zwenkwiel
2
Zwenkwiel met blokkade
2
Zwenkwiele zonder blokkade
12
M5*10 schroef (gemonteerd op de
zijwand)
4
Moer M5
300187 5 / 8
Page 6
NL

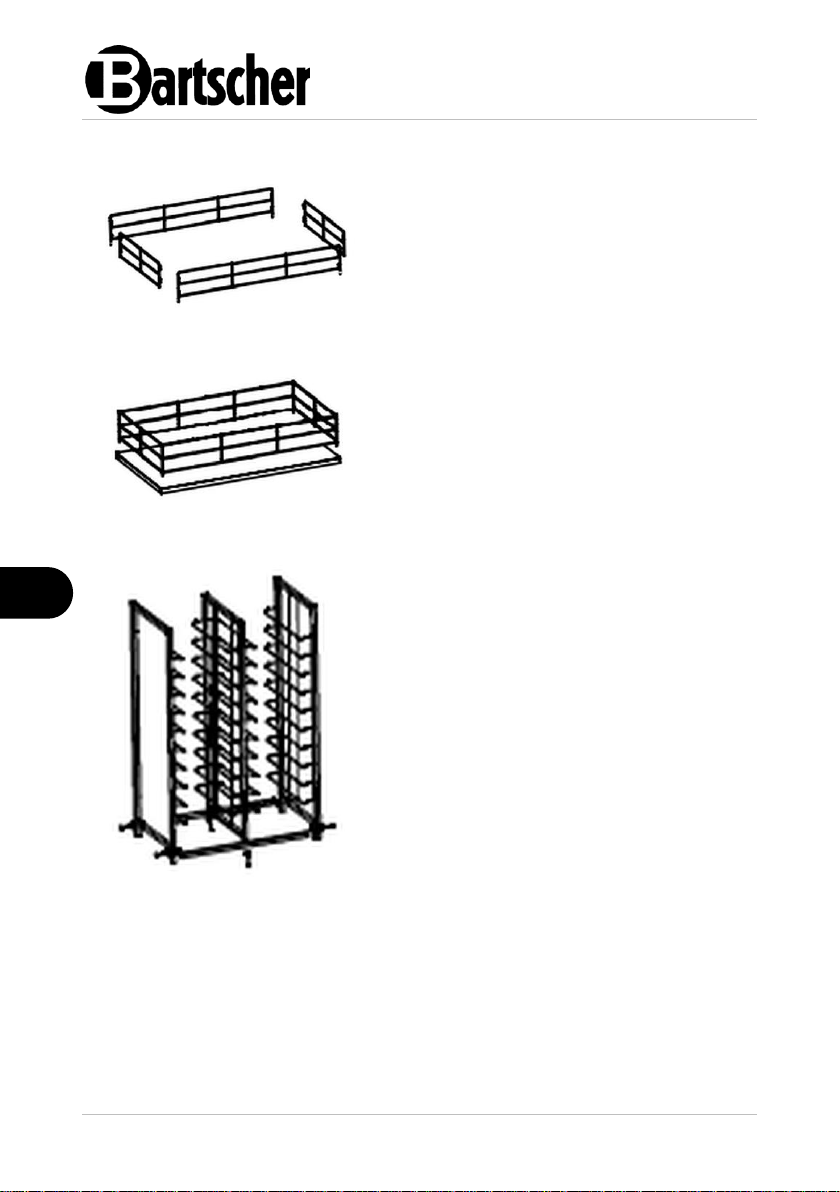

1. Zet eerst de relingen voor de bovenste
plank in elkaar. Om de relingen samen te
voegen, gebruikt u M5 moeren.
Afb. 1
2. Plaats de geassembleerde rails op het
schap. Schroef de relingen en het schap
aan elkaar met M5 moeren.
Afb. 2
3. Bevestig de 2 dwarsstangen (onder) aan
het zijgedeelte van de plateauwagen.
4. Plaats een vierkante sluitring tussen de
onderste dwarsbalk en het zijgedeelte en
tussen het zijgedeelte en elke M8*55 bout
en draai ze vast met een inbussleutel.
5. Bevestig de 2 dwarsbalken (onderaan)
aan het middenstuk en het andere zijstuk
met ringen en schroeven zoals
beschreven hierboven.
Fig. 3
Montage
6 / 8 300187
Page 7
NL
6. Leg de plateauwagen op zijn kant.
7. Monteer de 4 wielbuffers aan de
zwenkwielen op de vierkanten buizen van
de zijkanten.
8. Tot slot de zwenkwielen in de vierkante
buizen van de zijkanten draaien.
9. Plaats de plateuwagen op de
zwenkwielen.

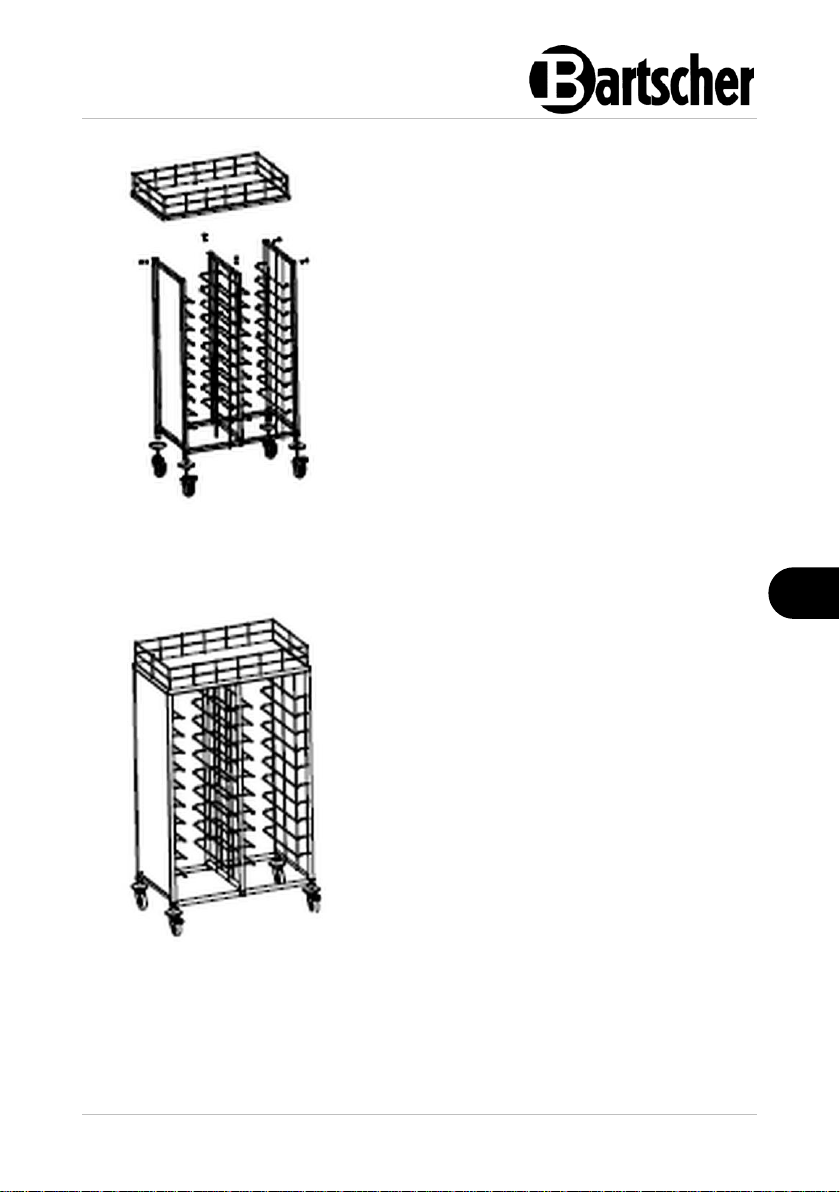

10. Plaats de gevouwen planken met reling
(punt 2) op het onderstel van de
plateauwagen.
11. Schroef de plank met reling vast aan het
onderstel van de plateauwagen.
Fig. 4
1. Controleer de stabiliteit van de
plateauwagen.
2. De plateauwagen kan worden genivelleerd
door de zwenkwielen in- of uit te draaien.
3. Eenmaal de plateauwagen op de
gewenste plaats staat, zet u de 2
zwenkwielen vast met de sloten, zodat de
plateauwagen niet per ongeluk naar een
andere plaats verplaatst wordt of
omgestoten wordt.
Afb. 5
Afstellen
300187 7 / 8
Page 8
NL
De plateauwagen kan tweezijdig gevuld
worden.

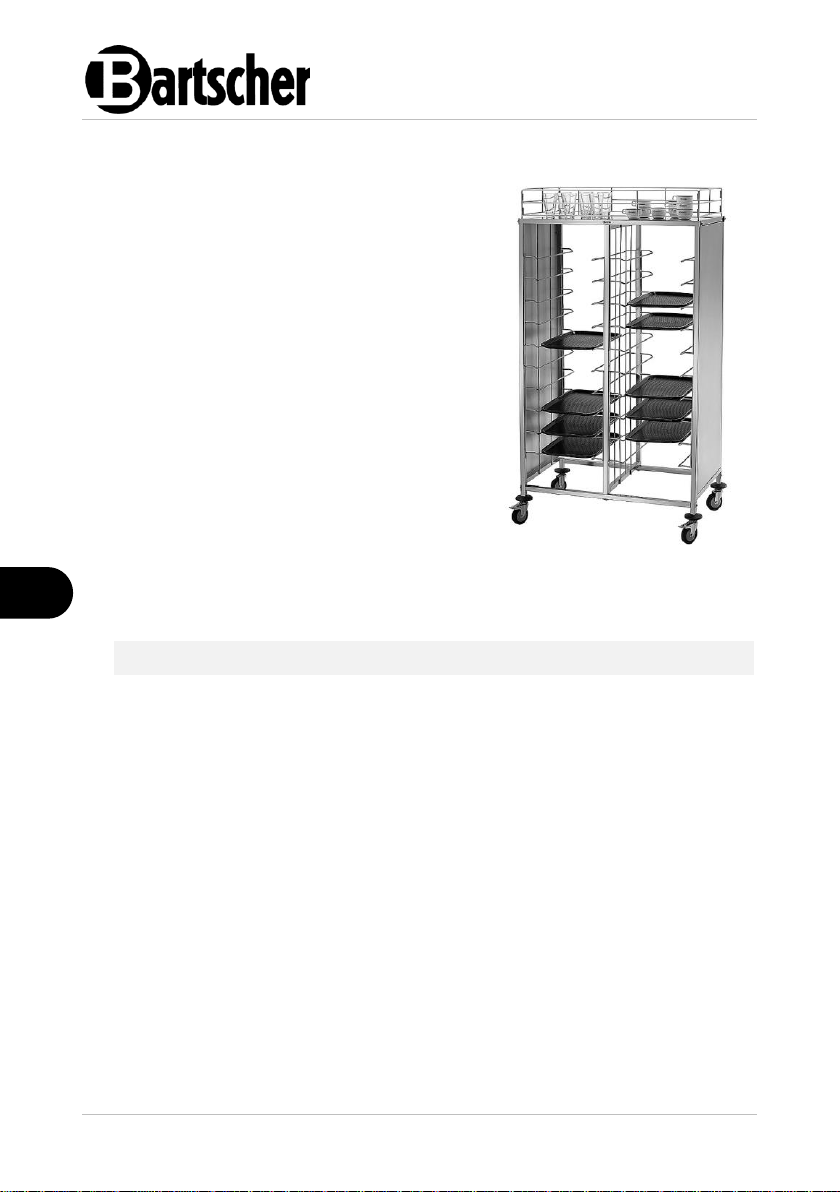

1. Op de inschuifelementen de juiste
dienbladen naar behoefte plaatsen.
2. Zet kopjes, glazen enz. op het bovenste
dienblad.
De reling van het schap voorkomen dat het
vaatwerk naar beneden valt.
V
er
hi
n
d
er
t
h
et
n
a
ar
b
e
n
e
d
e
n
v
all
e
n
Afb. 6
OPGELET!
Schuurmiddelen, reinigingsmiddelen die oplosmiddelen of bijtende
stoffen bevatten kunnen het oppervlak beschadigen.
Gebruik voor het schoonmaken alleen middelen die geschikt zijn voor
roestvrij staal.
Het laden van de plateuwagen
Reiniging
1. De plateauwagen regelmatig reinigen met warm water en een zacht, vochtig
doekje. Als het nodig is, een mild reinigingsmiddel gebruiken.
2. Droog de plateuwagen met een zachte doek.
8 / 8 300187
