AGN1800-2/1
300185
Bartscher GmbH
Franz-Kleine-Str. 28
D-33154 Salzkotten
Tyskland
tel. +49 5258 971-0
fax: +49 5258 971-120
Servicenummer: +49 5258 971-197
www.bartscher.com
Version: 1.0
Skapandedatum: 2022-06-23
Original bruksanvisning
SV
SV
Namn:
Gastronorm-vagn AGN1800-2/1
Artikelnummer:
300185
Material:
rostfritt stål
Dimensionerad för:
2/1GN, 1/1GN
Antal rack:
18
Avstånd mellan gejderpar i mm:
80
Maximalt djup av GN-kantin i mm:
65
Lastkapacitet för ett gejderpar i kg:
10
Mått uppställningsyta (bredd x djup) i
mm:
765 x 785
Bärförmåga uppställningsyta max, i kg:
10
Total lastkapacitet, max i kg:
80
Antal svängbara hjul:
4
Svängbara hjul med broms:
2
Hjuldiameter i mm:
100
Antal hjulbular:
4
Hjulstötfångarmaterial:
plast
Mått (bredd x djup x höjd) i mm:
765 x 785 x 1.750
Vikt i kg:
30,2
Tekniska parametrar
Rätt att ändra produktens tekniska detaljer förbehålls!
300185 3 / 8
SV
Version / egenskaper
• Leveransskick: byggsats, enkel montering
• Användning: rengöring
• Version: GN guider
• Möjlighet att lasta på båda sidor
• Uppställningsyta
• Medlevereras ej:
– GN-kantin
– plåtar
– galler
• Egenskaper:
– ett kantinens lås på fram- och baksidan av vagnen
– fyrkantsrörsram med ett tvärsnitt på 25,4 x 25,4 mm
<Endergebnis>
Avsedd användning
Det är förbjudet att använda apparaten för andra ändamål än de avsedda, som
beskrivs nedan, och det avses som en oändamålsenlig användning.
Följande användning är ändamålsenlig:
– rengöring och transport av disk i GN-kantiner
– förvaring av disk i GN-kantiner.
4 / 8 300185
SV
Element
Antal
Namn
2
Sidoparti med 18 förmonterade löpare
och
kantinens lås.
1
Hylla för placering
6
Avdelare
2
Svängbart hjul med broms:
2
Svängbart hjul utan låsning
4
Stötfångare för svänghjulet
1
Insexnyckel
16
Fyrkantiga brickor
12
Skruv
Leveransens omfattning / Delarnas namn
• Packa upp den gastronomiska vagnen och kassera förpackningsmaterialet i
enlighet med miljöbestämmelserna.
• Kontrollera att leveransen är komplett enligt listan nedan:
300185 5 / 8
SV
1. Placera en av sidodelarna på golvet.
2. Fäst 6 tvärstänger (överst, mitten och botten)
på en av sidodelarna på gastrovagnen.
3. Vid den nedre tvärbalken, placera en
fyrkantsbricka mellan tvärbalken och
sidodelen och mellan sidodelen och bulten.
4. Dra sedan åt skruvarna med insexnyckeln.
5. Endast en fyrkantsbricka åt gången mellan
sidodelen och bulten ska placeras på
mittbalkarna.

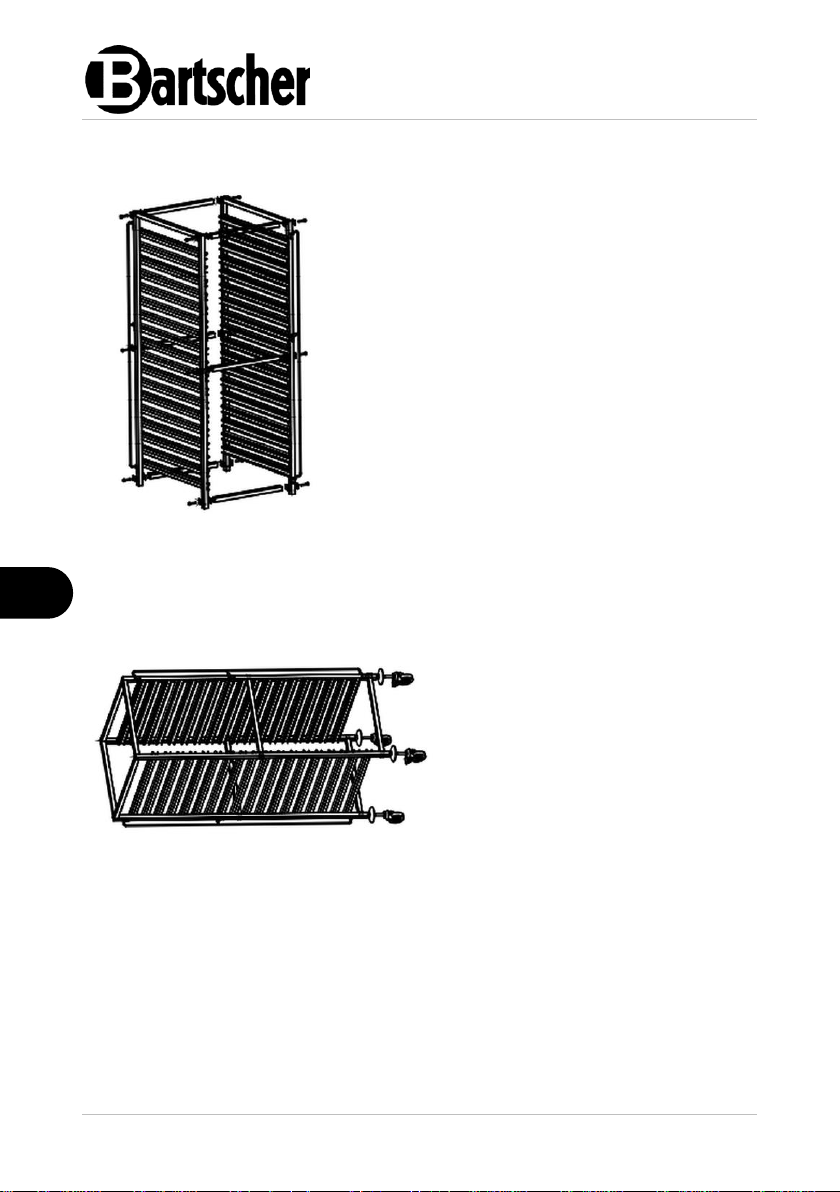

Figur 1
8. Lägg gastronorm-vagnen på
sidan.
9. Fäst de 4 svängbara
hjulstötfångarna på
fyrkantsrören på vingsektionerna
10. Skruva slutligen fast de spärrbara
hjulen i fyrkantsrören på
vingsektionerna. (Fig. 2)
Figur 2
Montering
6. Dra åt skruvarna med en insexnyckel.
7. Fäst de 6 tvärstängerna på det andra sidostycket med brickor och bultar enligt
beskrivningen ovan. (Fig. 1)
6 / 8 300185
SV
1. Ställ gastronorm-vagnen på spärrbara hjulen.
2. Placera staplingshyllan på toppen av
gastronorm-vagnenens ram.
Figur 3
Placering
1. Kontrollera gastronorm-vagnenens stabilitet.
2. Den gastronorm-vagnen kan nivelleras med hjälp av svängbara hjul genom att
skruva loss eller skruva in dem.
3. Efter att ha placerat matvagnen på önskad plats, säkra de 2 svängbara hjulen
med lås så att matvagnen inte av misstag flyttas eller välter.
300185 7 / 8
SV
1. Placera lämpliga GN-kantiner i
styrningarna efter behov.
2. Säkra GN-behållarna fram och bak
med behållarlåsen genom att dra upp
dem något och stänga dem mot GNbehållarna (fig. Till vänster).
Figur 4
OBS!
Skurmedel, rengöringsmedel som innehåller lösningsmedel eller
frätande ämnen kan skada ytan.
Använd endast medel som är lämpliga för rostfritt stål för rengöring.
Kantiner skydd
Rengöring
1. Rengör gastronorm-vagnen regelbundet med varmt vatten och en mjuk, fuktig
trasa. Använd ett milt rengöringsmedel vid behov.
2. Torka gastronorm-vagnen med en mjuk trasa.
8 / 8 300185
