Nazwa:
Wózek gastronomiczny AGN1500-1/1
Numer art.:
300107
Materiał:
stal szlachetna
Zaprojektowane do:
1/1GN, 1/2GN, 1/3GN
Ilość par prowadnic:
15
Odstęp pomiędzy parami prowadnic w
mm:
80
Maks. głębokość pojemnika GN w mm:
65
Nośność na parę prowadnic, maks. w
kg:
10
Nośność całkowita, maks. w kg:
150
Ilość kółek skrętnych:
4
Kółka skrętne z blokadą:
2
Średnica kółek w mm:
100
Ilość odbojów do kółek:
4
Materiał odbojów do kółek:
tworzywo sztuczne
Wymiary (szer. x gł. x wys.) w mm:
440 x 615 x 1710
Ciężar w kg:
20,6
Parametry techniczne
Zastrzega się prawo do wprowadzania zmian technicznych!
Wersja / właściwości
• Stan dostawy: zestaw do składania, łatwy montaż
• Zastosowanie: sprzątanie
• Wersja: prowadnice GN
• Możliwość obustronnego załadunku
• Nie zawarte w dostawie:
– pojemniki GN
– blachy
– ruszty
• Właściwości:
– po jednej blokadzie pojemników z przodu i z tyłu wózka
300107 3 / 8
PL
– specjalna konstrukcja umożliwia wsuwanie 2 lub więcej wózków
gastronomicznych AGN1500-1/1 jeden w drugi, co zapewnia
oszczędność miejsca podczas przechowywania
– rama z rury kwadratowej o przekroju 25,4 x 25,4 mm
<Endergebnis>
Użytkowanie zgodnie z przeznaczeniem
Wszelkie stosowanie urządzenia w celu różnym i/lub odbiegającym od jego
normalnego przeznaczenia opisanego poniżej jest zabronione i uznawane za
użytkowanie niezgodne z przeznaczeniem.
Następujące użytkowanie jest zgodne z przeznaczeniem:
– sprzątanie i transport dań w pojemnikach GN,
– przechowywanie dań w pojemnikach GN.
Zakres dostawy / Nazwy części
• Rozpakować wózek gastronomiczny i usunąć materiał opakowaniowy zgodnie z
przepisami dot. ochrony środowiska.
• Sprawdzić kompletność dostawy na podstawie poniższej listy:
4 / 8 300107
PL
Element
Nazwa
Element
Nazwa
A
Część boczna z 15
zamontowanymi wstępnie
prowadnicami i 1 blokadą
pojemników
G
Rozpórka łącząca
B
Wspornik górny
H
Nakrętka kołpakowa
C
Wspornik dolny
I
Klucz imbusowy
D
Podkładka
J
Odboje do kółek
skrętnych
E
Nakrętka
K
Kółko skrętne bez
blokady
F
Śruba
L
Kółko skrętne z blokadą
Rys. 1
Montaż
1. Zamocować najpierw po 1 wsporniku (B) i (C) u góry i u dołu na obydwu
częściach bocznych używając po 2 śruby (F) i po 2 nakrętki kołpakowe (H).
Dokręcić śruby za pomocą klucza imbusowego (I).
WSKAZÓWKA!
Przymocować wsporniki do kwadratowej rury części bocznych bez
blokady pojemnika.
300107 5 / 8
PL
Rys. 2

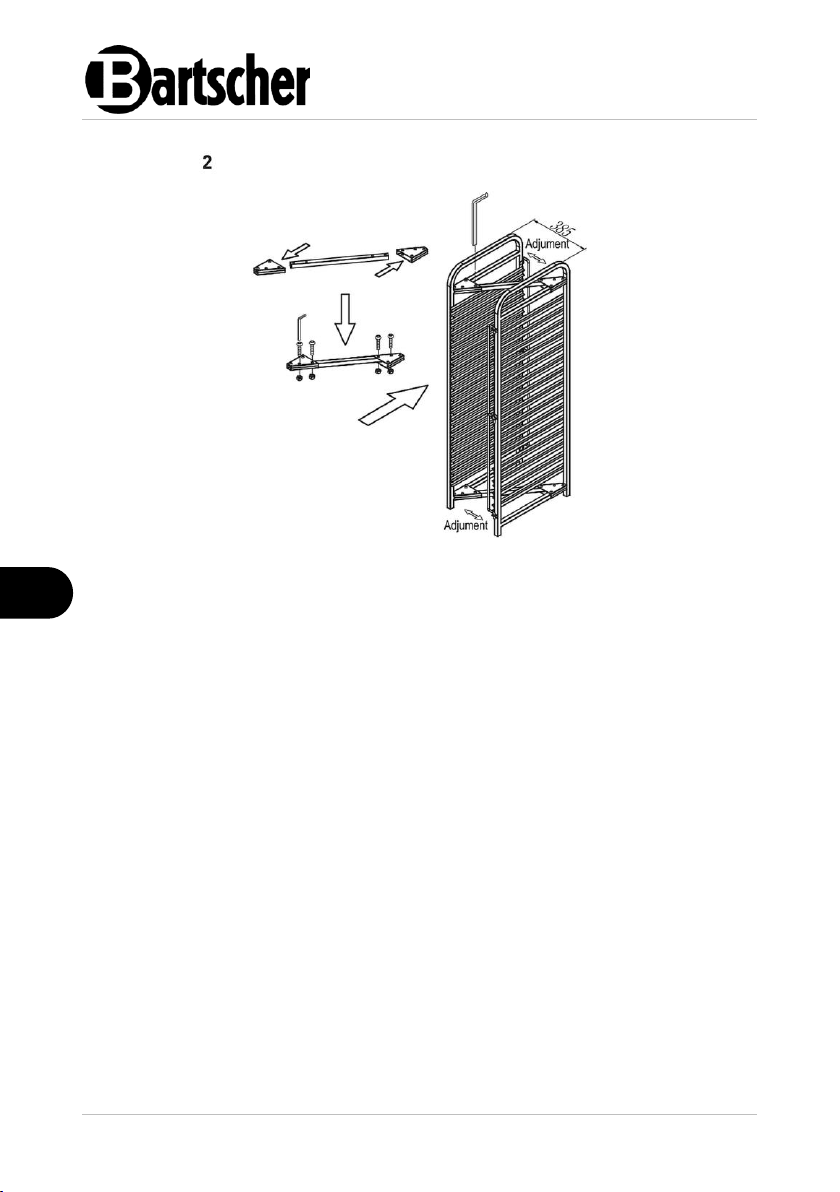

2. Wsunąć rozpórkę łączącą (G) pomiędzy wsporniki (B) i (C) w górnej części
obydwu części bocznych (A). Zamocować rozpórkę łączącą (G) do
zamontowanych wsporników używając po 4 śruby (F) i 4 nakrętki kołpakowe (H)
za pomocą klucza imbusowego (I).
W ten sam sposób zamocować rozpórkę łączącą (G) na dole części bocznych
(A).
6 / 8 300107
PL
Rys. 3
Rys. 4

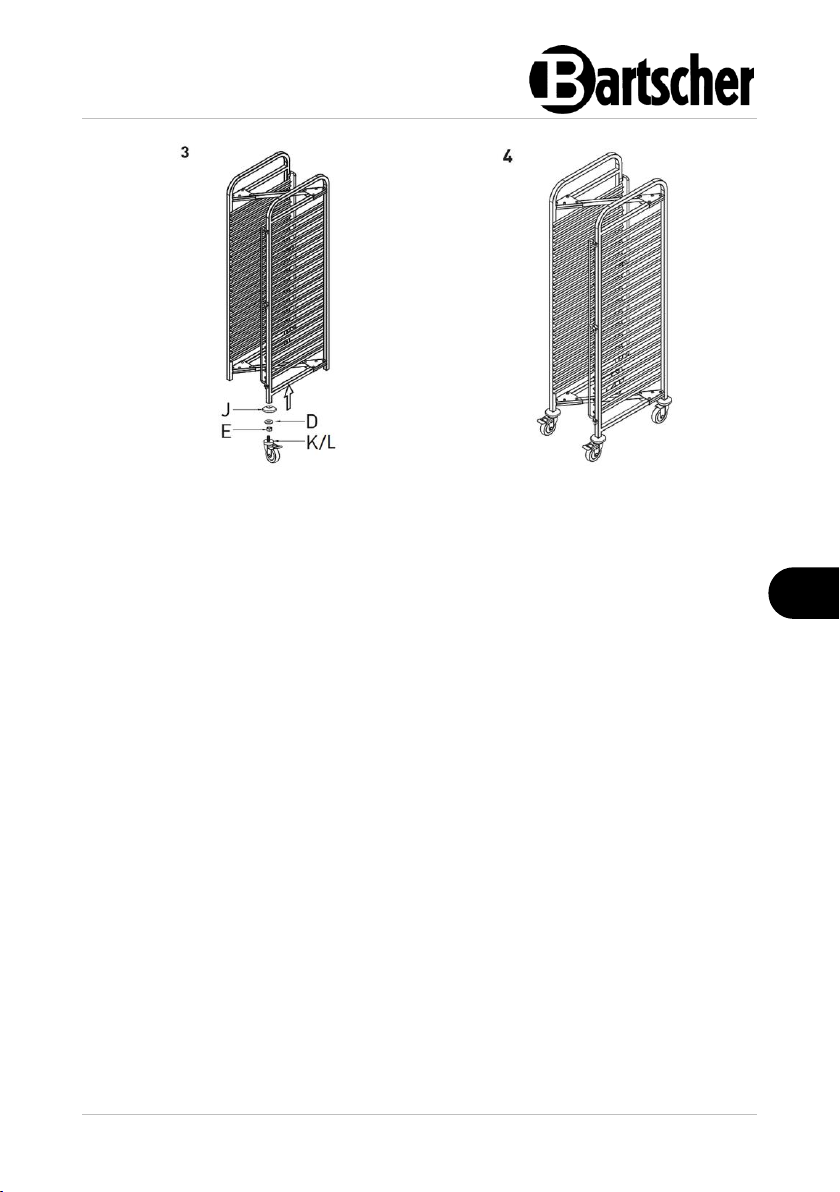

3. Zamocować 4 kółka skrętne (K) i (L) na częściach bocznych. Umieścić po 1
nakrętce (E), 1 podkładce (D), 1 odboju (J) na kółkach skrętnych i wkręcić je w
rurę kwadratową części bocznych (rys. 3).
Zwrócić uwagę, aby z przodu i z tyłu były zamocowane po 2 takie same kółka
skrętne (z blokadą lub bez blokady) (rys. 4).
Instalacja
1. Ustawić wózek gastronomiczny na kółkach skrętnych i sprawdzić jego
stabilność.
2. Wózek gastronomiczny można wypoziomować za pomocą kółek skrętnych
wykręcając je lub wkręcając.
3. Po ustawieniu wózka gastronomicznego w żądanym miejscu, zabezpieczyć 2
kółka skrętne za pomocą blokad, aby wózek gastronomiczny nie został
przypadkowo przesunięty w inne miejsce lub przewrócony.
300107 7 / 8
PL
1. Umieścić w prowadnicach
odpowiednie pojemniki GN zgodnie
z zapotrzebowaniem.
2. Zabezpieczyć pojemniki GN z
przodu i z tyłu za pomocą blokad
pojemników, podciągając je nieco
do góry i zamykając przed
pojemnikami GN (rys. po lewej).
Rys. 5
UWAGA!
Środki szorujące, środki do mycia zawierające rozpuszczalniki lub
substancje żrące, mogą uszkodzić powierzchnię.
Do czyszczenia używać tylko środków odpowiednich do stali nierdzewnej.
Zabezpieczenie pojemników
Czyszczenie
1. Wózek gastronomiczny czyścić regularnie ciepłą wodą i miękką, wilgotną
szmatką. W razie potrzeby użyć łagodnego środka czyszczącego.
2. Osuszyć wózek gastronomiczny miękką ściereczką.
8 / 8 300107
