Page 1
IRS 1L-W
850027
Page 2
Bartscher GmbH
Franz-Kleine-Str. 28
D-33154 Salzkotten
Duitsland
tel. +49 5258 971-0
fax.: +49 5258 971-120
Infolinia service: +49 5258 971-197
www.bartscher.com
Versie: 1.0
Datum van opmaak: 2020-11-16
Originele gebruiksaanwijzing
NL
Page 3
NL
Benaming:
Desinfectiedispenser IRS 1L-W
Artikelnummer
850027
Materiaal:
kunststof
Inhoud in liters:
1
Dosering in ml:
0,4 - 0,8 / 0,8 - 1,6
Afmetingen (b x d x h) in mm:
123 x 114 x 262
Gewicht in kg:
0,73
Technische parameters
Recht op technische veranderingen voorbehouden!
Versie / eigenschappen
• Uitvoering: wandmontage
• Navulbaar
• Vulstandcontrole: kijkvenster
• Bediening: contactloos (infraroodsensor)
• Dosering: Infraroodsensor, 2-traps voorinstelling mogelijk
• Batterijvoeding: 4 x 1,5 V AA of 8 x 1,5 V AA
• Met sluitingsmogelijkheid
• Eigenschappen:
– handig in gebruik
– hygiënisch
– zonder patronen
– zuinig
• Set bestaande uit::
– 1 sleutel
– bevestigingsmateriaal
• Niet in de leveromvang inbegrepen:
– batterijen
– vulling
850027 3 / 8
Page 4
NL

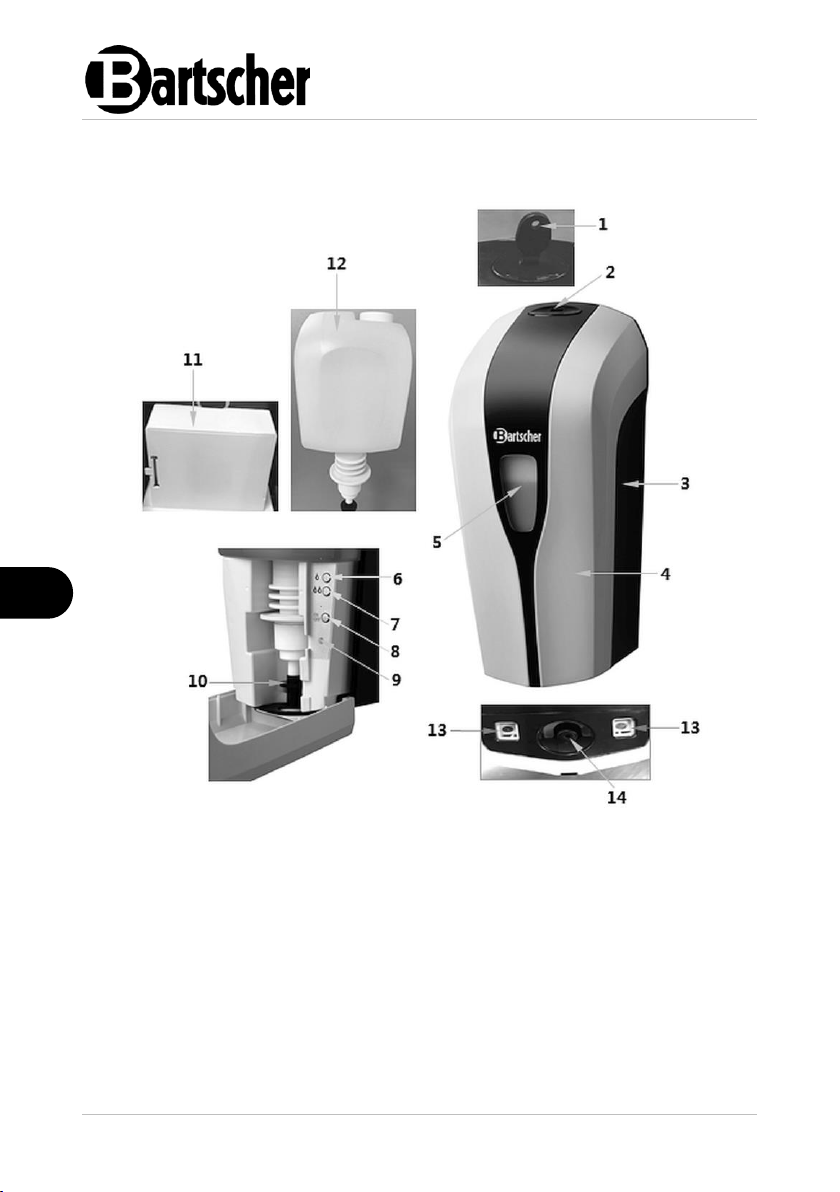

Afb. 1
1. Sleutel
2. Sleutelgat
3. Behuizing
4. Voorklep
5. Kijkvenster voor de controle van het
vulniveau
6. Instelknop 1ste sproeien
7. Instelknop 2de sproeien
8. Aan/Uit knop
9. LED controlelampje
10. Pompje
11. Batterijvak
12. Container voor desinfectiemiddel
13. Infraroodsensor (x2)
14. Uitlaatopening
B
Onderdelenoverzicht van het toestel
4 / 8 850027
Page 5
NL
(A – 1)
(A – 2)
(A – 3)
(A – 4)
Afb.2
Aanwijzingen voor de gebruiker
• Stel het apparaat niet bloot aan zonlicht om vervorming te voorkomen.
• Als de dispenser voor desinfectiemiddel langere tijd niet wordt gebruikt,
verwijder dan de batterijen en maak het reservoir voor het desinfectiemiddel
leeg.
• Hou het apparaat uit de buurt van vuur.
• Het reservoir voor het desinfectiemiddel niet vullen met corrosieveroorzakende
chemicalia enz.
• Probeer het apparaat niet te herstellen of aan te passen, enz., aangezien dit tot
storingen kan leiden.
Montage
1. Steek de sleutel in de sleutelgat van de desinfectiedispenser. (A – 1)
2. Laat de voorklep zakken. (A – 2)
3. Verwijder de pompfles uit de behuizing van de desinfectiedispenser. (A – 3)
4. Markeer met behulp van de achterklep met een potlood 2 punten voor de te
boren gaten in de muur op de gewenste hoogte.
Boor 2 gaten in de muur en plaats de meegeleverde pluggen erin.
Draai de schroeven in de pluggen en hang de desinfectiedispenser eraan. (A –
4)
850027 5 / 8
Page 6
NL
Afb.3
(A - 5)
(A - 6)
(A - 7)
(A - 8)
Afb.4
Het plaatsen van de batterijen
1. Open de desinfectiedispenser met de sleutel en klap de voorklep naar beneden.
Neem het reservoir voor desinfectiemiddel met het pompje uit de behuizing.
2. Verwijder het deksel van het batterijvak.
3. Plaats de batterijen op de juiste manier: 4 x 1,5 V AA of 8 x 1,5 V AA
Vullen met desinfectiemiddel
1. Bevestig het deksel op het batterijvak. (A - 5)
2. Draai het desinfectiemiddelreservoir los en vul het met een geschikt
desinfectiemiddel. Maak het deksel van het reservoir weer vast. (A - 6)
3. Plaats de desinfectietank met het pompsysteem verticaal en parallel aan de
behuizing. (A – 7)
4. Zorg ervoor dat de pompkop goed is vergrendeld in de U-vormige steun. (A - 8)
6 / 8 850027
Page 7
NL
1. De desinfectiedispenser inschakelen met de
ON/OFF-toets (aan/uit). 8
Het LED controlelampje (9) knippert twee keer groen.
2. Stel de gewenste dosering van het desinfectiemiddel
in door op de betreffende knop (6) of (7) te drukken.
De volgende instellingen zijn mogelijk:
– 0,4 - 0,8 ml met behulp van de knop
– 0,8 - 1,6 ml met behulp van de knop
Wanneer de gedoseerde hoeveelheden zijn
ingesteld, knippert het LED controlelampje (9) één
of twee keer groen.
Afb.5
Inschakelen van het apparaat / instellen van de gedoseerde hoeveelheden
AANWIJZING!
De desinfectiedispenser werkt niet als de voorklep open is.
3. De voorklep sluiten door haar op te heffen.
In de Stand-by-modus knippert het LED controlelampje om de vijf seconden groen.
LED controlelampje
• Afhankelijk van de ingestelde doseerhoeveelheid knippert het LED
controlelampje (9) één of twee keer groen als het desinfectiemiddel wordt
afgenomen.
• Het LED controlelampje (9) knippert rood, wanneer de batterijen uitgeput zijn.
• Het LED controlelampje (9) knippert afwisselend rood of groen, wanneer de
batterijen erg zwak of uitgeput zijn.
• Het LED controlelampje (9) knippert afwisselend rood of groen, wanneer er
storingen in de werking optreden (bv. verstopte filter, desinfectiemiddel wordt
niet afgegeven, enz.).
• Voer een herstart uit nadat de batterij is vervangen of bedieningsfouten zijn
verholpen. Schakel hiervoor het apparaat uit met de ON/OFF-knop (aan/uit). (8),
en vervolgens opnieuw inschakelen.
Uitzetten van het apparaat
1. Als de desinfectiedispenser niet meer wordt gebruikt, opent u deze met de
sleutel en laat u de voorklep zakken.
2. Druk op de ON/OFF-knop (aan/uit) (8), om het apparaat in te schakelen.
Het LED controlelampje (9) knippert twee keer rood.
850027 7 / 8
Page 8
NL
Het afnemen van desinfectiemiddel
1. Neem desinfectiemiddel af naar behoefte, door
de hand onder de desinfectiedispenser te
houden.
Dankzij de infraroodsensor wordt het
desinfectiemiddel nauwkeurig gedoseerd: één of
twee sprays, afhankelijk van de instelling.
Het LED controlelampje (9) knippert één of twee
keer groen.
Met het kijkvenster in de voorste klep kunt u het
vulniveau van het reservoir voor het
desinfectiemiddel controleren.
Afb.6
OPGELET!
Gebruik nooit schuur-, bijtende of chloorhoudende reinigingsmiddelen
voor de reiniging, omdat deze het oppervlak kunnen beschadigen.
De desinfectiedispenser niet schoonmaken onder stromend water.
Reiniging en desinfectie
1. Regelmatig een desinfectiereiniging uitvoeren door de buitenste oppervlakken
van de desinfectiedispenser af te wrijven.
2. Vóór elke hervulling van de desinfectiedispenser moet een grondige reiniging
worden uitgevoerd. Volg de onderstaande stappen.
3. Neem het reservoir voor desinfectiemiddel uit de behuizing.
4. Veeg de behuizing van binnen en van buiten af met een zachte, vochtige doek.
5. De gereinigde oppervlakken zorgvuldig drogen.
6. Vul het reservoir voor het desinfectiemiddel en plaats deze in de behuizing.
7. Til de voorklep op en sluit de desinfectiedispenser met behulp van de sleutel.
8. De behuizing aan de buitenkant afwrijven met een desinfectiedoek.
8 / 8 850027
