Original-Bedienungsanleitung
1 Sicherheit ...................................................................................................... 2
1.1 Signalworterklärung ................................................................................. 2
1.2 Sicherheitshinweise ................................................................................. 3
1.3 Bestimmungsgemäße Verwendung ......................................................... 6
1.4 Bestimmungswidrige Verwendung ........................................................... 6
2 Allgemeines ................................................................................................... 7
2.1 Haftung und Gewährleistung ................................................................... 7
2.2 Urheberschutz ......................................................................................... 7
2.3 Konformitätserklärung .............................................................................. 7
3 Transport, Verpackung und Lagerung ........................................................... 8
3.1 Transportinspektion ................................................................................. 8
3.2 Verpackung .............................................................................................. 8
3.3 Lagerung .................................................................................................. 8
4 Technische Daten .......................................................................................... 9
4.1 Technische Angaben ............................................................................... 9
4.2 Baugruppenübersicht ............................................................................. 12
4.3 Funktion des Gerätes ............................................................................. 13
5 Installation und Bedienung .......................................................................... 14
5.1 Installation .............................................................................................. 14
5.2 Bedienung .............................................................................................. 16
6 Reinigung und Wartung ............................................................................... 21
6.1 Sicherheitshinweise zur Reinigung ........................................................ 21
6.2 Reinigung ............................................................................................... 21
6.3 Wartung ................................................................................................. 22
7 Mögliche Funktionsstörungen ...................................................................... 23
8 Entsorgung .................................................................................................. 26
700415 1 / 26
Sicherheit
DE
Die Bedienungsanleitung vor Inbetriebnahme lesen und
griffbereit am Gerät aufbewahren!
GEFAHR!
Das Signalwort GEFAHR warnt vor Gefährdungen, die zu schweren
Verletzungen oder Tod führen, wenn sie nicht vermieden werden.
Diese Bedienungsanleitung beschreibt di e Installation, Bedienung und Wartung des Geräts und gilt als wichtige Informationsqu elle und Nachschlagewerk. Die Ke nntnis aller enthaltenen Sicherheitshinweis e und Handlungsanweisungen schafft die Voraussetzung für das sichere und sachgerechte Arbeiten mit dem Gerä t. Darüber hinaus müssen die für de n Einsatzbereich des Geräts geltenden örtlich en Unfallverhütungsvorschriften und allgemeinen Sicherheitsbestimmungen eingehalten werden. Diese Bedienungsa nleitung ist Bestandteil des Produ kts und muss in unmittelbarer Nähe des Geräts für das In¬stallations-, Bedienu ngs-, Wartungs- und Reinigungspersonal je derzeit zugänglich auf¬bewahrt werde n. Wenn das Gerät an eine dritte Person
weitergegeben wird, muss die Bedienungsa nleitung mit ausgehändigt werden.
Diese Bedienungsanleitung beschreibt die Installation, Bedienung und Wartung des
Geräts und ist eine wichtige Informationsquelle und Nachschlagewerk. Die Kenntnis
aller enthaltenen Sicherheitshinweise und Handlungsanweisungen schafft die
Voraussetzung für das sichere und sachgerechte Arbeiten mit dem Gerät.
Zusätzlich gelten die für den Einsatzbereich des Geräts gültigen
Unfallverhütungsvorschriften, Sicherheitsbestimmungen und gesetzliche
Regelungen.
Lesen Sie diese Bedienungsanleitung vor Beginn der Arbeiten am Gerät,
insbesondere vor der Inbetriebnahme, um Personen- und Sachschäden zu
vermeiden. Unsachgemäße Verwendung kann zu Beschädigungen führen.
Diese Bedienungsanleitung ist Bestandteil des Produkts und muss in unmittelbarer
Nähe des Geräts und jederzeit zugänglich aufbewahrt werden. Wenn das Gerät
weitergegeben wird, muss die Bedienungsanleitung mit ausgehändigt werden.
1 Sicherheit
Das Gerät ist nach den derzeit gültigen Regeln der Technik gebaut. Es können
jedoch von diesem Gerät Gefahren ausgehen, wenn es unsachgemäß oder nicht
bestimmungsgemäß verwendet wird. Alle Personen, die das Gerät benutzen,
müssen sich an die Anweisungen der Bedienungsanleitung halten und die
Sicherheitshinweise beachten.
1.1 Signalworterklärung
Wichtige Sicherheits- und Warnhinweise sind in dieser Bedienungsanleitung durch
Signalwörter gekennzeichnet. Diese Hinweise müssen unbedingt befolgt werden,
um Personenschäden, Unfälle und Sachschäden zu vermeiden.
2 / 26 700415
Sicherheit
DE
WARNUNG!
Das Signalwort WARNUNG warnt vor Gefährdungen, die
mittelschwere bis schwere Verletzungen oder Tod zur Folge haben
können, wenn sie nicht vermieden werden.
VORSICHT!
Das Signalwort VORSICHT warnt vor Gefährdungen, die leichte oder
mäßige Verletzungen zur Folge haben können, wenn sie nicht
vermieden werden.
ACHTUNG!
Das Signalwort ACHTUNG kennzeichnet mögliche Sachschäden, die
bei Nichtbeachtung des Sicherheitshinweises auftreten können.
HINWEIS!
Das Symbol HINWEIS setzt den Benutzer über weiterführende
Informationen und Tipps für den Gebrauch des Geräts in Kenntnis.
, die
1.2 Sicherheitshinweise
Elektrischer Strom
• Eine zu hohe Netzspannung oder unsachgemäße Installation kann zu
elektrischem Stromschlag führen.
• Schließen Sie das Gerät nur an, wenn die Angaben auf dem Typenschild mit
der Netzspannung übereinstimmen.
• Halten Sie das Gerät trocken um Kurzschlüsse zu vermeiden.
• Wenn im Betrieb Störungen auftreten, trennen Sie das Gerät sofort von der
Stromversorgung.
• Berühren Sie den Netzstecker des Geräts nicht mit nassen Händen.
• Greifen Sie niemals nach dem Gerät, wenn es ins Wasser gefallen ist. Trennen
Sie das Gerät sofort von der Stromversorgung.
• Lassen Sie Reparaturen und das Öffnen des Gehäuses nur von Fachkräften
und Fachwerkstätten ausführen.
• Tragen Sie das Gerät nicht am Anschlusskabel.
700415 3 / 26
Sicherheit
DE
• Bringen Sie das Anschlusskabel nicht mit Wärmequellen oder scharfen Kanten
in Berührung.
• Knicken, quetschen oder verknoten Sie das Anschlusskabel nicht.
• Wickeln Sie das Anschlusskabel des Geräts immer vollständig ab.
• Stellen Sie niemals das Gerät oder andere Gegenstände auf das Anschlusskabel.
• Greifen Sie immer an den Netzstecker, um das Gerät von der Stromversorgung
zu trennen.
• Überprüfen Sie das Anschlusskabel regelmäßig auf Beschädigungen. Benutzen
Sie das Gerät nicht, wenn das Anschlusskabel beschädigt ist. Wenn dieses
Schäden aufweist, muss es durch den Kundendienst oder einen qualifizierten
Elektriker ausgetauscht werden, um Gefährdungen zu vermeiden.
• Reinigen Sie das Gerät und Geräteteile ni e mit leicht entzündbaren Flüssigkeiten. Die daraus entstehenden Gase können ein e Brandgefahr darstellen oder e xplodieren.
Bei nicht sachgemäßer Verwendung des Gerätes besteht Brand- oder Explosionsg efahr durch Entzündung des Inhaltes.
Brandgefahr / Gefahr durch brennbare Materialien / Explosionsgefahr!
• Verwenden Sie keine elektrischen Geräte innerhalb des Gerätes.
• Lagern oder verwenden Sie kein Benzin oder andere feuergefährliche Gase und
Flüssigkeiten in der Nähe von diesem oder anderen Geräten. Die Gase können
eine Brandgefahr darstellen oder explodieren.
• Lagern Sie keine explosiven Stoffe wie Sprühdosen mit brennbarem Treibmittel
in diesem Gerät. Behälter mit brennbaren Gasen und Flüssigkeiten können bei
niedrigen Temperaturen auslaufen und sich durch Funkenbildung elektrischer
Geräte entzünden. Explosionsgefahr!
• Wenn Kältemittel austritt, ziehen Sie den Netzstecker aus der Steckdose.
Entfernen Sie alle Zündquellen in der Nähe, lüften Sie den Raum und wenden
Sie sich an den Kundendienst. Vermeiden Sie den Kontakt von Kältemittel mit
den Augen, es kann ernsthafte Augenverletzungen verursachen.
• Reinigen Sie das Gerät und Geräteteile nie mit leicht entzündbaren
Flüssigkeiten. Die daraus entstehenden Gase können eine Brandgefahr
darstellen oder explodieren.
• Sollte ein Brand entstehen, trennen Sie das Gerät von der Stromversorgung,
bevor Sie geeignete Maßnahmen zur Brandbekämpfung einleiten. Das Feuer
niemals mit Wasser löschen, wenn das Gerät an die Stromversorgung
angeschlossen ist. Sorgen Sie für ausreichend Frischluftzufuhr nach dem
Löschen des Brandes.
• Beschleunigen Sie den Abtauvorgang nicht mit mechanischen Vorrichtungen
oder Heizquellen (Kerzen oder Heizungen) oder auf andere Weise. Der
aufkommende Dampf kann einen Kurzschluss verursachen und zu hohe
Temperaturen können das Gerät beschädigen.
• Halten Sie alle Lüftungsöffnungen des Gerätes während des Betriebes frei.
• Beschädigen Sie niemals den Kühlkreislauf des Gerätes.
4 / 26 700415
Sicherheit
DE
Bedienpersonal
• Das Gerät darf nur durch qualifiziertes Fachpersonal betrieben werden.
• Dieses Gerät darf nicht durch Personen (einschließlich Kinder) mit
eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder
mangelnder Erfahrung und/oder mangelndem Wissen bedient werden.
• Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem
Gerät spielen oder das Gerät in Betrieb nehmen.
Fehlgebrauch
• Bestimmungswidrige oder verbotene Verwendung kann zu Beschädigungen an
dem Gerät führen.
• Verwenden Sie das Gerät nur in betriebssicherem und technisch einwandfreiem
Zustand.
• Verwenden Sie das Gerät nur, wenn alle Anschlüsse vorschriftsgemäß
ausgeführt sind.
• Verwenden Sie das Gerät nur in sauberem Zustand.
• Verwenden Sie nur Original-Ersatzteile. Führen Sie niemals selbst Reparaturen
am Gerät durch.
• Nehmen Sie keine Umbauten oder Veränderungen am Gerät vor.
• Bohren Sie keine Löcher in das Gerät und montieren Sie keine Gegenstände an
das Gerät.
• Stellen Sie keine schweren Gegenstände auf dem Gerät ab.
700415 5 / 26
Sicherheit
DE
1.3 Bestimmungsgemäße Verwendung
Jede über die folgende bestimmungsgemäße Verwendung hinausgehende
und/oder andersartige Verwendung des Gerätes ist untersagt und gilt als nicht
bestimmungsgemäß.
Folgende Verwendungen sind bestimmungsgemäß:
– Kühlen und Aufbewahren von geeigneten Getränken und Lebensmitteln.
Dieses Gerät ist für den Betrieb bei einer Umgebungstemperatur von höchstens
30 °C und einer relativen Feuchtigkeit von 55 % bestimmt.
1.4 Bestimmungswidrige Verwendung
Eine bestimmungswidrige Verwendung kann zu Personenschäden sowie
Sachschäden durch gefährliche elektrische Spannung, Feuer und hohe
Temperaturen führen. Führen Sie ausschließlich diejenigen Arbeiten mit dem Gerät
durch, die in dieser Bedienungsanleitung beschrieben sind.
Folgende Verwendungen sind bestimmungswidrig:
– Aufbewahren von brennbaren oder explosiven Gegenständen und
Flüssigkeiten wie Äther, Petroleum oder Klebstoffen;
– Lagern von explosiven Stoffen wie Sprühdosen mit brennbarem
Treibmittel;
– Lagern von pharmazeutischen Produkten oder Blutkonserven;
– Lagern von lebenden Tieren.
6 / 26 700415
Allgemeines
DE
2 Allgemeines
2.1 Haftung und Gewährleistung
Alle Angaben und Hinweise in dieser Bedienungsanleitung wurden unter
Berücksichtigung der geltenden Vorschriften, des aktuellen ingenieurtechnischen
Entwicklungsstands sowie unserer langjährigen Erkenntnisse und Erfahrungen
zusammengestellt. Der tatsächliche Lieferumfang kann bei Sonderausführungen,
der Inanspruchnahme zusätzlicher Bestelloptionen oder auf Grund neuester
technischer Änderungen, u. U. von den hier beschriebenen Erläuterungen und
zeichnerischen Darstellungen abweichen.
Der Hersteller übernimmt keine Haftung für Schäden und Störungen bei:
– Nichtbeachtung der Anweisungen,
– bestimmungswidriger Verwendung,
– technischen Änderungen durch den Benutzer,
– Verwendung nicht zugelassener Ersatzteile.
Technische Änderungen am Produkt im Rahmen der Verbesserung der
Bedienungseigenschaften und der Weiterentwicklung behalten wir uns vor.
Die Gewährleistungsdauer für dieses Gerät beträgt 24 Monate nach Erwerb des
Gerätes.
2.2 Urheberschutz
Die Bedienungsanleitung und die in ihr enthaltenen Texte, Zeichnungen, Bilder und
sonstigen Darstellungen sind urheberrechtlich geschützt. Vervielfältigungen in
jeglicher Art und Form – auch auszugsweise – sowie die Verwertung und/oder
Mitteilung des Inhaltes sind ohne schriftliche Zustimmung des Herstellers nicht
gestattet. Zuwiderhandlungen verpflichten zu Schadensersatz. Weitere Ansprüche
bleiben vorbehalten.
2.3 Konformitätserklärung
Das Gerät entspricht den aktuellen Normen und Richtlinien der EU. Dies
bescheinigen wir in der EG-Konformitätserklärung. Bei Bedarf senden wir Ihnen
gern die entsprechende Konformitätserklärung zu.
700415 7 / 26
Transport, Verpackung und Lagerung
DE
3 Transport, Verpackung und Lagerung
3.1 Transportinspektion
Prüfen Sie die Lieferung nach Erhalt unverzüglich auf Vollständigkeit und
Transportschäden. Nehmen Sie bei äußerlich erkennbaren Transportschäden die
Lieferung nicht oder nur unter Vorbehalt entgegen. Vermerken Sie den
Schadensumfang auf den Transportunterlagen/ Lieferschein des Transporteurs und
leiten Sie die Reklamation ein. Reklamieren Sie verdeckte Mängel sofort nach
Erkennen, da Schadensersatzansprüche nur innerhalb der geltenden
Reklamationsfristen geltend gemacht werden können.
Falls Teile oder Zubehör fehlen sollten, nehmen Sie bitte mit unserem
Kundenservice Kontakt auf.
3.2 Verpackung
Werfen Sie den Umkarton Ihres Gerätes nicht weg. Sie benötigen ihn eventuell zur
Aufbewahrung, beim Umzug oder wenn Sie das Gerät bei eventuellen Schäden an
unsere Service-Stelle senden müssen.
Die Verpackung und einzelne Bauteile sind aus wiederverwertbaren Materialien
hergestellt. Im Einzelnen sind dies: Folien und Beutel aus Kunststoff, Verpackung
aus Pappe.
Führen Sie wiederverwertbare Verpackungen dem Recycling zu. Beachten Sie die
in Ihrem Land geltenden Vorschriften.
3.3 Lagerung
Lassen Sie die Packstücke bis zur Installation verschlossen und bewahren Sie
diese unter Beachtung der außen angebrachten Aufstell- und Lagermarkierung auf.
Lagern Sie die Packstücke nur unter folgenden Bedingungen:
– in geschlossenen Räumen
– trocken und staubfrei
– vor aggressiven Medien ferngehalten
– vor Sonneneinstrahlung geschützt
– vor mechanischen Erschütterungen geschützt.
Bei längerer Lagerung (> 3 Monate) kontrollieren Sie regelmäßig den
Allgemeinzustand aller Teile und der Verpackung. Erneuern Sie bei Bedarf die
Verpackung.
8 / 26 700415
Technische Daten
DE
4 Technische Daten
4.1 Technische Angaben
Ausführung / Eigenschaften 700415 / 700416
• Kühlung: Umluft
• Isolierung: Polyurethan, 60 mm
• Temperaturregelung: thermostatisch
• Steuerung: Knopf
• Automatische Abtaufunktion
• Tauwasserverdunstung
• Thermostat
• Digital-Anzeige
• Ein-/Ausschalter
• Kontrollleuchten: Ein-/Aus
• Tür-Art: Flügeltür(en)
• Türanschlag:
– 700415: links, wechselbar
– 700416: rechts/links
• Art der Zwischenablagen: Rost
• Zwischenablagen höhenverstellbar
• Gerät abschließbar
• Höhenverstellbar: 2040 mm bis 2115 mm
700415 9 / 26
Technische Daten
DE
Bezeichnung:
Kühlschrank 700 GN211
Art.-Nr.:
700415
Material:
CNS 18/10
Material innen:
Edelstahl
Inhalt in L:
461
Temperaturbereich von – bis in °C:
-2 - +8
Umgebungstemperatur bis in °C:
30
Kühlmittel / Menge in kg:
R600a / 0,098
Klimaklasse:
4
Energieeffizienzklasse:
C (EU Nr. 2015/1094-IV)
Energieverbrauch in kWh / Jahr:
548
GWP:
3
Anzahl Türen:
1
Anzahl Zwischenablagen:
3
Maße Zwischenablagen (B x T) in mm:
530 x 650
Tragfähigkeit je Zwischenablage in kg:
40
Anschlusswert:
0,368 kW | 230 V | 50/60 Hz
Maße (B x T x H) in mm:
655 x 855 x 2.050
Gewicht in kg:
106,2
Technische Änderungen vorbehalten!
10 / 26 700415
Technische Daten
DE
Bezeichnung:
1400 GN211
Art.-Nr.:
700416
Material:
CNS 18/10
Material innen:
Edelstahl
Inhalt in L:
922
Temperaturbereich von – bis in °C:
-2 - +8
Umgebungstemperatur bis in °C:
30
Kühlmittel / Menge in kg:
R600a / 0,103
Klimaklasse:
4
Energieeffizienzklasse:
C (EU Nr. 2015/1094-IV)
Energieverbrauch in kWh / Jahr:
913
GWP:
3
Anzahl Türen:
2
Anzahl Zwischenablagen:
6
Maße Zwischenablagen (B x T) in mm:
530 x 650
Tragfähigkeit je Zwischenablage in kg:
40
Anschlusswert:
0,575 kW | 230 V | 50/60 Hz
Maße (B x T x H) in mm:
1.320 x 855 x 2.050
Gewicht in kg:
162,0
Technische Änderungen vorbehalten!
Weitere Angaben über das Gerät finden Sie auf unserer Internetseite
www.bartscher.com oder gemäß der Verordnung (EU) 2015/1094-IV in der
Produktdatenbank gespeicherten Informationen unter https://energy-
label.ec.europa.eu/. Geben Sie die Artikel-Nummer für das Modell ein.
700415 11 / 26
Technische Daten
DE
1. Digitaler Temperaturregler
2. Schloss
3. Ein-/Ausschalter mit integrierter NetzKontrollleuchte (rot)
4. Tür
5. Türdichtung
6. Auflageschienen (4x)
7. Zwischenablagen (3x)
8. Füße (4x), höhenverstellbar
9. Gehäuse

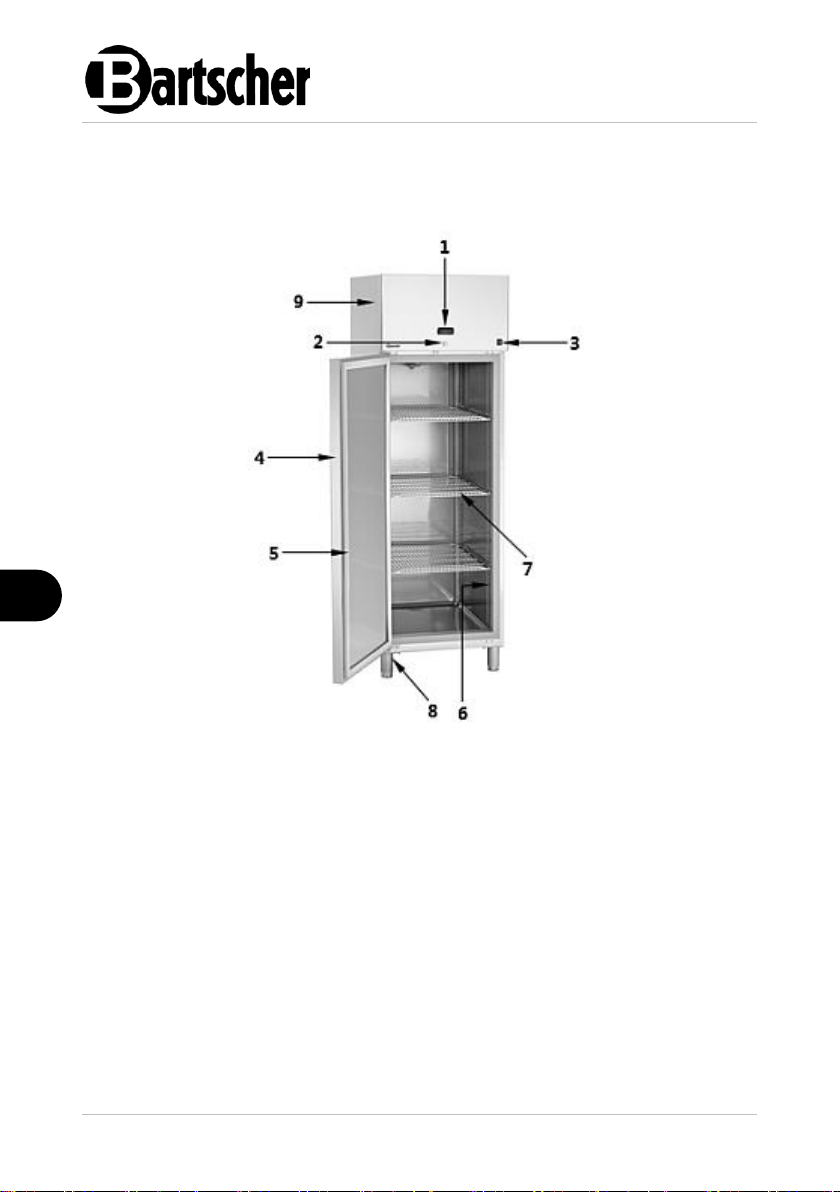

4.2 Baugruppenübersicht
Kühlschrank 700415
12 / 26 700415
Technische Daten
DE
1. Digitaler Temperaturregler
2. Schloss (2x)
3. Ein-/Ausschalter mit integrierter NetzKontrollleuchte (rot)
4. Tür (2x)
5. Türdichtung (2x)
6. Auflageschienen (8x)
7. Zwischenablagen (6x)
8. Füße (4x), höhenverstellbar
9. Gehäuse
Kühlschrank 700416
4.3 Funktion des Gerätes
Das Gerät ist zum Kühlen und Aufbewahren von geeigneten Getränken und
Lebensmitteln bestimmt.
700415 13 / 26
Installation und Bedienung
DE
VORSICHT!
Erstickungsgefahr!
Halten Sie Verpackungsmaterialien wie Plastikbeutel und Styroporteile
außerhalb der Reichweite von Kindern.
5 Installation und Bedienung
5.1 Installation
Auspacken / Aufstellen
• Packen Sie das Gerät aus und entfernen Sie alle äußeren und inneren
Verpackungsteile, sowie Transportsicherungen.
• Ziehen Sie falls vorhanden die Schutzfolie vom Gerät ab. Ziehen Sie die
Schutzfolie langsam ab, damit keine Kleberrückstände zurückbleiben. Entfernen
Sie eventuelle Kleberrückstände mit einem geeigneten Lösungsmittel.
• Achten Sie darauf, dass das Typenschild und die Warnhinweise am Gerät nicht
beschädigt werden.
• Stellen Sie das Gerät niemals in nasser oder feuchter Umgebung auf.
• Stellen Sie das Gerät so auf, dass die Anschlüsse leicht zugänglich sind und bei
Bedarf schnell getrennt werden können.
• Stellen Sie das Gerät auf eine Fläche mit folgenden Eigenschaften:
– eben, ausreichend tragfähig, wasserresistent, trocken und hitzebeständig
– ausreichend groß, um ungehindert mit dem Gerät arbeiten zu können
– gut zugänglich
– mit einer guten Luftzirkulation.
• Stellen Sie das Gerät nicht in einer heißen U mgebung oder in der Nähe von bren nbarem Material auf.
• Das Gerät benötigt zum korrekten Betrie b eine ausreichende Luftströmung. Halten Sie seitlich einen Mindestabstand von 10 cm ein.
• Die Öffnungen am Gerät niemals abdec ken oder blockieren.
• Stellen Sie das Gerät nicht an Plätzen mit direkter Sonneneinstrahlung oder in
der Nähe von Wärmequellen (Herd, Heizung, Heizgeräte, usw.) auf.
Wärmequellen können den Energieverbrauch negativ beeinflussen, sowie zu
Funktionseinschränkungen führen.
• Die Steckdose muss leicht zugänglich sein , so dass das S tromkabel n otfalls schnell a bgezogen werd en kann.• Die Steckdose muss leicht zugänglich sein , so dass das Stromkabel notfalls schnell abgezogen werden kann. Die Steckdos e muss leicht zugänglich sein, so dass das Stromkabel notfalls schnell abgez ogen werden kann.
• Stellen Sie das Gerät nicht in einer heißen U mgebung oder in der Nähe von bren nbarem Material auf.
• Das Gerät benötigt zum korrekten Betrie b eine ausreichende Luftströmung. Halten Sie seitlich einen Mindestabstand von 10 cm ein.
• Die Öffnungen am Gerät niemals abdec ken oder blockieren.
• Stellen Sie das Gerät so auf, dass genügend Luft frei zirkulieren kann.
Verdecken und blockieren Sie nicht die Lüftungsöffnungen an der Rückseite
des Gerätes.
• Halten Sie einen Mindestabstand von 10 cm zu Wänden und anderen
Gegenständen ein.
• Stellen Sie das Gerät nicht an Plätzen mit hoher Luftfeuchtigkeit auf. Die relative
Luftfeuchtigkeit am Aufstellort sollte max. 55 % betragen. Zuviel Feuchtigkeit
14 / 26 700415
Installation und Bedienung
DE
kann durch Vereisung vom Verdampfer die Kühlleistung des Gerätes
beeinträchtigen.
• Stellen Sie das Gerät nur in Räumen mit Umgebungstemperatur bis 30 °C auf.
• Stellen Sie das Gerät nicht in einer heißen U mgebung oder in der Nähe von bren nbarem Material auf.
• Das Gerät benötigt zum korrekten Betrie b eine ausreichende Luftströmung. Halten Sie seitlich einen Mindestabstand von 10 cm ein.
• Die Öffnungen am Gerät niemals abdec ken oder blockieren.
• Um Störungen des Kompressors zu vermeiden, kippen Sie das Gerät nicht
mehr als 45°, wenn Sie es aufstellen oder transportieren.
• Die Steckdose muss leicht zugänglich sein , so dass das S tromkabel n otfalls schnell a bgezogen werd en kann.• Die Steckdose muss leicht zugänglich sein , so dass das Stromkabel notfalls sch nell abgezogen werden kann. Die Steckdos e muss leicht zugänglich sein, so dass das Stromkabel notfalls schnell abgezoge n werden kann.
• Führen Sie zur Aufstellung des Gerätes folgende Schritte aus:
– Entfernen Sie die Verpackung vom Gerät mit Ausnahme der Palette.
– Heben Sie das Gerät mit Hilfe eines Hubwagens an und bringen Sie es
an den vorgesehenen Aufstellungsort. Achten Sie darauf, dass das Gerät
nicht beschädigt wird, kontrollieren Sie die Stabilität, um das
Gleichgewicht des Gerätes nicht zu verlieren.
– Das Gerät darf weder gezogen noch geschoben werden, da es
umkippen kann. Dabei kann es zu Beschädigungen an der
Außenverkleidung oder der Füße kommen.
– Sobald sich das Gerät am vorgesehenen Aufstellungsort befindet,
entfernen Sie die Palette.
– Richten Sie das Gerät durch Ein- oder Herausdrehen der
höhenverstellbaren Füße aus.
– Entfernen Sie anschließend die Schutzfolie vom Gerät.
Anschließen - Strom
• Prüfen Sie, ob die technischen Angaben des Geräts (siehe Typenschild) zu den
Daten der örtlichen Stromversorgung passen.
• Schließen Sie das Gerät an eine ausreichend abgesicherte Einzelsteckdose mit
Schutzkontakt an. Schließen Sie das Gerät nicht an eine Mehrfachsteckdose an.
• Verlegen Sie das Anschlusskabel so, dass niemand darauf treten oder darüber
stolpern kann.
• Lassen Sie das Gerät vor dem ersten Gebrauch mindestens 12 Stunden stehen,
bevor Sie es an die Stromversorgung anschließen.
• Nach einem Stromausfall oder nach Ziehen des Netzsteckers das Gerät
mindestens 15 Minuten nicht an die Stromversorgung anschließen.
700415 15 / 26
Installation und Bedienung
DE
5.2 Bedienung
Benutzerhinweise
• Die Zwischenablagen sind höhenverstellbar, platzieren Sie diese entsprechend
den Getränke-/Speisenbehältern, um den Innenraum optimal auszunutzen.
• Stellen Sie die Getränke oder Speisen in Behältern so auf die Zwischenablagen,
dass diese genügend Abstand zueinander haben, um eine ausreichende
Luftzirkulation im Inneren des Gerätes zu gewährleisten. Zu wenig Abstand
beeinträchtigt den Kühlungseffekt.
• Um den Verlust der Kühlung zu verringern, sollten die Türöffnungszeiten
während des Betriebes möglichst kurz gehalten werden. Außerdem sollte die
Tür nicht zu häufig geöffnet werden.
• Bei plötzlichem Stromausfall sollte die Tür möglichst nicht geöffnet werden, um
den Verlust der Kühlluft zu vermeiden.
• Der Kühlschrank sollte niemals länger als 10 Minuten ohne Stromversorgung
sein.
• Wenn das Gerät für längere Zeit ausgeschaltet wird, lassen Sie die
Kühlschranktür offen.
Aufbewahren von Lebensmitteln im Kühlschrank
Um die besten Ergebnisse von Ihrem Gerät zu erhalten, befolgen Sie die unten
aufgeführten Anweisungen:
• Achten Sie bei dem Einräumen der Lebensmittel darauf, dass eine freie
Luftzirkulation im Inneren des Gerätes stattfinden kann.
• Lebensmittel oder Getränke sollten vorher auf die entsprechende Lagerungstemperatur heruntergekühlt werden.
• Das Einlagern von noch abzukühlenden Lebensmitteln verschlechtert die
Funktionen des Gerätes und kann bereits abgekühlte Lebensmittel schädigen.
Vermeiden Sie daher das Aufbewahren von Lebensmitteln in nicht gekühlten
Räumen, um Kühlluftverlust beim Einlagern in den Kühlschrank zu vermeiden.
• Bewahren Sie im Kühlschrank immer nur abgepackte oder abgedeckte
Lebensmittel auf.
• Bewahren Sie Lebensmittel mit einem spezifischen Geruch wie frischen Fisch,
Gänseleberpastete, Käse in gut verschlossenen Behältnissen auf.
• Bewahren Sie im Kühlschrank keine Bananen auf, denn diese Früchte sind
kälteempfindlich.
16 / 26 700415
Installation und Bedienung
DE
Gerät vorbereiten
1. Reinigen Sie das Gerät und Zubehör vor dem ersten Gebrauch nach
Anweisungen im Abschnitt 6 „Reinigung“.
2. Trocknen Sie das Gerät und Zubehör anschließend gründlich ab.
3. Platzieren Sie die Zwischenablagen in gewünschter Höhe im Gerät.
4. Schließen Sie die Tür des Gerätes.
5. Schließen Sie das Gerät an eine geeignete Einzelsteckdose an.
6. Schalten Sie den Ein-/Ausschalter auf Position „I“, um das Gerät einzuschalten.
Die rote Betriebs-Kontrollleuchte im Ein-/Ausschalter leuchtet auf.
7. Getränke und Speisen können nur dann eingelagert werden, wenn sich eine
ausreichende Kühlleistung im Gerät eingestellt hat.
Die Temperatur erscheint in der Digital-Anzeige.
Funktionen der Bedienelemente und Anzeigen
Die Basis-Temperatureinstellungen sind werkseitig vorgenommen worden und
entsprechen einer Betriebstemperatur in dem Gerät von ca. -2 °C bis +8 °C.
Bei Normalbetrieb wird in der Digital-Anzeige der eingestellte Wert des
Temperaturfühlers angezeigt.
Die LED’s in der Digitalanzeige zeigen den Aktivierungszustand der Funktionen an
(Tabelle 1), während über die 3 Tasten einige Funktionen aktiviert/deaktiviert
werden können (Tabelle 2).
700415 17 / 26
DE
Zugeordnete
Funktion
Normalbetrieb
Start-up
EIN
AUS
Blinkend
1
Kompressor
Ein
Aus
Angefordert
EIN
2
Lüfter
Ein
Aus
Angefordert
EIN
3
Abtauen
Ein
Aus
Aus
EIN
4
Hilfsausgang
Ausgang aktiv
Ausgang nicht
aktiv
-
EIN
5
RTC-Uhr
RTC vorhanden,
aktiviert (tEN=1)
und mindestens
1 programmierter Zeitzyklus
RTC nicht
vorhanden /
nicht aktiviert
(tEN=0) oder
kein Zeitzyklus
programmiert
-
EIN
6
Alarm
Aktiver Alarm
Kein aktiver
Alarm
-
EIN
7
ZiffernAnzeige
Bestehend aus 3 Anzeigestellen mit Komma und Intervall 199…999. Siehe Parameter /4, /5, /6 für die FühlerMesswert-Anzeige, Werte in °C/°F und Komma
Tab. 1
Anzeigen
Installation und Bedienung
18 / 26 700415
Installation und Bedienung
DE
Taste
Normaler Betrieb
Start-up
Einzelner
Tastendruck
Kombinierter
Tastendruck
1
UP
ON/OFF
– Länger als 3 Sek.:
abwechselnde
Anzeige des EIN/
AUS Zustandes
Zusammen
gedrückt:
Aktivierung/
Deaktivierung
des Dauerbetriebes
-
3
Down
defrost
– Länger als 3 Sek.:
Aktivierung/
Deaktivierung des
Abtauens
Zusammen
gedrückt:
Aktivierung
des ParameterRESETVerfahrens
Für 1 Sek.
gedrückt:
Anzeige der
FirmwareVersion
2
Set
mute
– 1 Sek.:
Anzeige/Einstellung
des Sollwertes
– Länger als 3 Sek.:
Zugriff auf Parame-
terkonfiguration
(Passwort 22
eingeben)
– Abstellen des
akustischen
Alarms (Summer)
-
Für 1 Sek.
gedrückt:
RESET von
EZY
Tab. 2
Tastenfunktionen
700415 19 / 26
Installation und Bedienung
DE
Einstellung Temperatur-Sollwert
1. Führen Sie zur Regelung oder Änderung des Sollwertes folgende Schritte
durch:
– drücken Sie die Taste für eine Sekunde, der eingestellte Wert
beginnt zu blinken;
– drücken Sie die Taste oder , um den Wert zu erhöhen oder zu
vermindern;
– bestätigen Sie den neuen Wert mit der Taste .
Automatisches Abtauen
Das Abtauen des Gerätes erfolgt automatisch.
Manuelles Abtauen
Zusätzlich zum automatischen Abtauen kann ein manuelles Abtauen aktiviert
werden:
1. Drücken Sie die Taste länger als 3 Sekunden.
Das manuelle Abtauen wird eingeleitet.
HINWEIS!
Sollten weitere Einstellungen oder Parameteränderungen gewünscht sein,
kontaktieren Sie den Kundendienst.
Gerät ausschalten
1. Wenn das Gerät nicht mehr benutzt wird, schalten Sie den Ein-/Ausschalter auf
Position „O“ (AUS).
2. Trennen Sie das Gerät von der Stromversorgung (Netzstecker ziehen!).
20 / 26 700415
Reinigung und Wartung
DE
6 Reinigung und Wartung
6.1 Sicherheitshinweise zur Reinigung
• Trennen Sie das Gerät vor der Reinigung von der Stromversorgung.
• Lassen Sie das Gerät vollständig abkühlen.
• Achten Sie darauf, dass kein Wasser in das Gerät eindringt. Tauchen Sie das
Gerät zum Reinigen nicht in Wasser oder andere Flüssigkeiten. Verwenden Sie
keinen Druckwasserstrahl, um das Gerät zu reinigen.
• Verwenden Sie keine spitzen oder metallischen Gegenstände (Messer, Gabel
etc.) um das Gerät zu reinigen. Spitze Gegenstände können das Gerät
beschädigen und bei Kontakt mit stromführenden Teilen zu einem Stromschlag
führen.
• Verwenden Sie zum Reinigen keine Scheuermittel, lösemittelhaltigen oder
ätzende Reinigungsmittel. Diese können die Oberfläche beschädigen.
6.2 Reinigung
1. Reinigen Sie das Gerät regelmäßig.
2. Nehmen Sie alle Gegenstände aus dem Gerät heraus und lagern Sie diese in
der Zwischenzeit in einem kühlen Raum.
3. Nehmen Sie die Zwischenablagen aus dem Gerät heraus.
4. Reinigen Sie die Zwischenablagen mit einem milden Reinigungsmittel und
einem weichen Tuch oder Schwamm und warmem Wasser.
5. Spülen Sie die Zwischenablagen mit klarem Wasser nach und trocknen Sie sie
mit einem weichen Tuch ab.
Hinweis: Verwenden Sie niemals heißes Wasser für die Reinigung des
Gerätes.
6. Wischen Sie die Innenflächen und Außenflächen des Gerätes mit einem
weichen, feuchten Tuch gründlich ab. Verwenden Sie bei Bedarf ein mildes
Reinigungsmittel.
7. Wischen Sie mit einem in klarem Wasser angefeuchteten Tuch die gereinigten
Flächen ab.
8. Trocknen Sie anschließend alle gereinigten Flächen gründlich ab.
9. Wischen Sie das Innere des Gerätes regelmäßig (einmal im Monat) mit einem
für Lebensmittelbereich geeignetem Desinfektionsreiniger aus.
10. Reinigen Sie die Tür des Gerätes und die Türdichtung regelmäßig mit einem
weichen, feuchten Tuch und mildem Reinigungsmittel. Trocknen Sie die Tür und
die Türdichtung anschließend gründlich ab.
700415 21 / 26
Reinigung und Wartung
DE
11. Lassen Sie die Tür nach der Reinigung offen, damit das Gerät vollständig
trocknen kann.
12. Sollten Sie Ihr Gerät für längere Zeit außer Betrieb setzen, reinigen Sie es wie
oben beschrieben. Lassen Sie das Gerät offen stehen, um Geruchsbildung im
Inneren zu vermeiden.
6.3 Wartung
Folgende Operationen sollten regelmäßig von qualifiziertem Fachpersonal
ausgeführt werden:
– Kondensator mit geeignetem Werkzeug (Staubsauger oder einer
weichen Bürste) reinigen;
– elektrische Anschlüsse überprüfen;
– Thermostat und Sensor überprüfen;
– Türen und Türdichtungen überprüfen.
22 / 26 700415
Mögliche Funktionsstörungen
DE
Fehler
Mögliche Ursache
Behebung
Keine Funktion
Netzstecker nicht richtig
eingesteckt
Netzstecker ziehen und richtig
einstecken
Sicherung der Stromversorgung defekt
Sicherung kontrollieren, Gerät
an anderer Steckdose testen
Stromausfall
Stromversorgung prüfen
Temperatur im
Gerät ist zu hoch/
zu niedrig
Kondensator wird durch
Staub blockiert
Kundendienst kontaktieren
Verdampfer vereist
Gerät abtauen
Direktes Sonnenlicht oder
Wärmequellen in der Nähe
Gerät von den Wärmequellen
entfernen
Schlechte Luftzirkulation um
das Gerät
Für ausreichenden Abstand
zu Wänden oder anderen
Gegenständen sorgen
Umgebungstemperatur zu
hoch
Gerät an einem geeigneten
Ort aufstellen
Tür nicht vollständig
geschlossen oder
Türöffnungszeit zu lange
Tür vollständig schließen,
Türöffnungszeiten möglichst
gering halten
Türdichtungsstreifen
beschädigt oder verformt
Kundendienst kontaktieren
7 Mögliche Funktionsstörungen
Mögliche
Die folgende Tabelle enthält Beschreibungen von möglichen Ursachen und
Maßnahmen zur Behebung von Funktionsstörungen oder Fehler beim Betrieb des
Gerätes. Wenn sich die Funktionsstörungen nicht beheben lassen, kontaktieren Sie
den Kundendienst.
Geben Sie unbedingt die Artikel-Nummer, die Modell-Bezeichnung und die SerienNummer an. Diese Angaben finden Sie auf dem Typenschild des Gerätes.
700415 23 / 26
Mögliche Funktionsstörungen
DE
Fehler
Mögliche Ursache
Behebung
Temperatur im
Gerät ist zu hoch/
zu niedrig
Abstand zwischen den
Gegenständen im Gerät zu
gering
Ausreichenden Abstand
zwischen den gelagerten
Gegenständen einhalten
Gerät ist überlastet
Menge der gelagerten
Gegenstände reduzieren
Temperaturregler falsch
eingestellt
Temperaturregler korrekt
einstellen
Der Lärmpegel des
Gerätes steigt an
Gerät steht nicht auf einer
ebenen Fläche
Gerät auf einer ebenen
Fläche aufstellen
Lose Muttern/Schrauben
Muttern/Schrauben festziehen
Gerät berührt Wände oder
andere Gegenstände
Für ausreichenden Abstand
zu Wänden oder anderen
Gegenständen sorgen
Gegenstände im Gerät
berühren sich gegenseitig
Ausreichenden Abstand
zwischen den Gegenständen
einhalten
AlarmCode
Summer und
Alarmrelais
LED
Beschreibung
RESET
E0
Aktiv
EIN
Fehler des Fühlers 1=
Regelung
Automatisch
Alarme und Meldungen
Im Alarmfall blinkt in der Digital-Anzeige die entsprechende Alarmmeldung
abwechselnd zur Temperatur; eventuell werden auch der Summer und das
Alarmrelais aktiviert (falls vorhanden).
Alle Alarme werden automatisch zurückgestellt (d.h. die Alarmmeldung stoppt,
sobald die Alarmursache nicht mehr besteht; nur der Alarm “CHt” ist manuell
zurückzustellen (durch Ausschalten und Wiedereinschalten des Gerätes mittels der
Taste oder Trennen von der Stromversorgung).
Durch Drücken der Taste wird der Summer abgestellt, während der
angezeigte Alarmcode und das Alarmrelais erst dann deaktiviert werden, sobald die
Alarmursache nicht mehr besteht. Die vorgesehenen Alarmcodes sind in der
nachstehenden Tabelle 3 aufgelistet.
24 / 26 700415
Mögliche Funktionsstörungen
DE
E1
Nicht aktiv
EIN
Fehler des Fühlers 2=
Abtauen
Automatisch
E2
Nicht aktiv
EIN
Fehler des Fühlers 3=
Kondensator / Produkt
Automatisch
IA
Aktiv
EIN
Externer Alarm
Automatisch
dOr
Aktiv
EIN
Alarm für Tür offen
Automatisch
LO
Aktiv
EIN
Alarm für niedrige
Temperatur
Automatisch
HI
Aktiv
EIN
Alarm für hohe
Temperatur
Automatisch
EE
Nicht aktiv
EIN
Geräteparameterfehler
Nicht möglich
EF
Nicht aktiv
EIN
Betriebsparameterfehler
Manuell
Ed
Nicht aktiv
EIN
Abtauende wegen
Time-out
Beim ersten,
korrekt beendetem
Abtauen
dF
Nicht aktiv
EIN
Abtauen wird ausgeführt
Automatisch
cht
Nicht aktiv
EIN
Voralarm für
Kondensator
verschmutzt
Automatisch
CHt
Aktiv
EIN
Alarm für Kondensator
verschmutzt
Manuell
EtC
Nicht aktiv
EIN
Uhrenalarm
Durch Einstellung
der Uhr
Tab. 3
700415 25 / 26
Entsorgung
DE
Elektrogeräte sind mit diesem Symbol gekennzeichnet.
Elektrogeräte müssen fachgerecht und umweltgerecht
verwertet und entsorgt werden. Elektrogeräte dürfen nicht in
den Hausmüll. Trennen Sie das Gerät von der
Stromversorgung und entfernen Sie das Anschlusskabel
vom Gerät.
8 Entsorgung
Elektrogeräte
Geben Sie Elektrogeräte bei den dafür vorgesehenen Sammelstellen ab.
Kältemittel
Das Treibmittel innerhalb des Gerätes ist brennbar. Die Entsorgung von diesem
feuergefährlichen Material muss in Übereinstimmung mit nationalen Bestimmungen
erfolgen.
26 / 26 700415
Loading...
