700-400 | 700-800 | 700-1200
285200 - 285201 - 285203
Bartscher GmbH
Franz-Kleine-Str. 28
D-33154 Salzkotten
Alemanha
tel. +49 5258 971-0
fax.: +49 5258 971-120
Linha de atendimento: +49 5258 971-197
www.bartscher.com
Versão: 1.0
Data de preparação: 2024-01-29
Instruções originais de montagem
PT
PT
Nome:
Barra de cozinha 700-400
Número de ref.:
285200
Material:
aço inoxidável
Concebido para:
Série 700
Largura do aparelho em mm:
400
Capacidade de carga, máx. em kg:
15
Profundidade da superfície para
depósito de objetos em mm:
75
Dimensões (L x P x A) em mm:
400 x 200 x 80
Peso em kg:
3,1
2851121
Fogão a gás
2855061
Placa de grelhar
287410
Fogão elétrico
2855071
Placa de grelhar
286102
Fogão elétrico
2856211
Grelhador com lava
vulcânica
286411
Placa de indução
286917
Fritadeira
284804
Elemento de trabalho
2859171
Fritadeira
286301
Aquecimento banho-maria
2859251
Fritadeira
286710
Multifrigideira
286628
Dispositivo de retenção de
calor
286506
Placa de grelhar
286305
Cozedor de massas
286507
Placa de grelhar
2853051
Cozedor de massas
Dados técnicos
A barra de cozinha 285200, como acessório, é compatível com os seguintes
aparelhos:
285200 3 / 8
PT
Nome:
Barra de cozinha 700-800
Número de ref.:
285201
Material:
aço inoxidável
Concebido para:
Série 700
Largura do aparelho em mm:
800
Capacidade de carga, máx. em kg:
15
Profundidade da superfície para
depósito de objetos em mm:
75
Dimensões (L x P x A) em mm:
800 x 200 x 80
Peso em kg:
4,7
2851051
Fogão a gás
284007
Elemento de trabalho
2851241
Fogão a gás
286302
Aquecimento banho-maria
2851271
Fogão a gás
286508
Placa de grelhar
2851251
Fogão a gás
286509
Placa de grelhar
287420
Fogão elétrico
2855081
Placa de grelhar
287431
Fogão elétrico
2855051
Placa de grelhar
286104
Fogão elétrico
2856311
Grelhador com lava
vulcânica
286225
Fogão elétrico
286922
Fritadeira
286326
Fogão elétrico
2859271
Fritadeira
286234W
Fogão elétrico
286310
Cozedor de massas
286421
Placa de indução
2853101
Cozedor de massas
A barra de cozinha 285201, como acessório, é compatível com os seguintes
aparelhos:
4 / 8 285200
PT
Nome:
Barra de cozinha 700-1200
Número de ref.:
285203
Material:
aço inoxidável
Concebido para:
Série 700
Largura do aparelho em mm:
1200
Capacidade de carga, máx. em kg:
15
Profundidade da superfície para
depósito de objetos em mm:
75
Dimensões (L x P x A) em mm:
1200 x 200 x 80
Peso em kg:
6,3
2851161
Fogão a gás
286106
Fogão elétrico
2851361
Fogão a gás
286302
Fogão elétrico
2851261
Fogão a gás
286508
Fogão elétrico
2851371
Fogão a gás
Sujeito a alterações técnicas!
A barra de cozinha 285203, como acessório, é compatível com os seguintes
aparelhos:
Uso pretendido
A instalação dos aparelhos da série 700 com barra de cozinha não só proporciona
um acabamento elegante, mas também oferece otimização em termos de
segurança e funcionalidade. Aumentar a distância do aparelho reduz eficazmente o
risco de queimaduras devido ao contato com áreas de alta temperatura. Além
disso, a construção sólida proporciona a capacidade de armazenar panelas,
frigideiras e pratos de forma confortável.
285200 5 / 8
PT

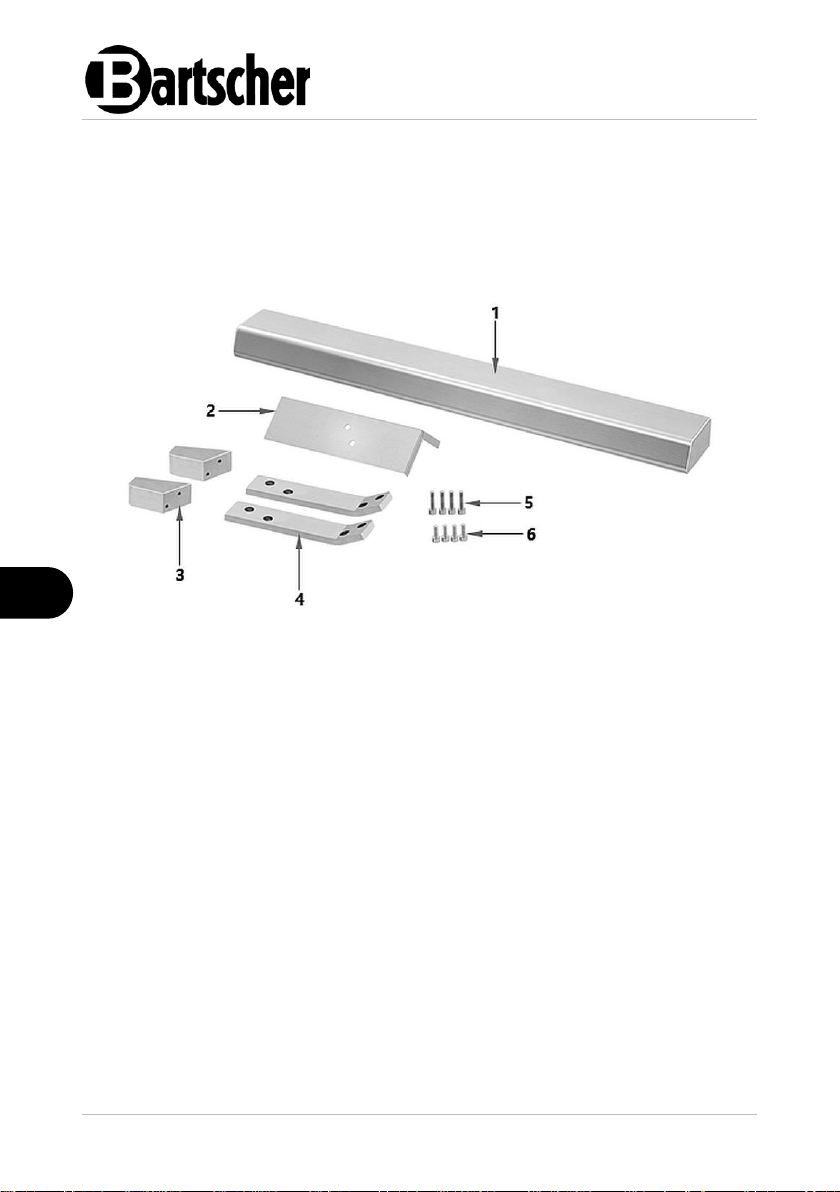

Fig. 1
1. Trilho - prateleira
2. Modelo para perfuração de furos
3. Contrapino (2x)
4. Barra de aço plana, dobrada (2x)
5. Parafusos sextavados M6 x 30
mm (4x)
6. Parafusos sextavados M6 x 20 mm
(4x)
Âmbito de entrega / Nome dos elementos
1. Desembale a barra de cozinha e remova todos os materiais de embalagem de
acordo com as normas ambientais.
2. Verifique se todas as peças se encontram no conjunto de acordo com a
seguinte lista:
NOTA!
Ferramentas necessárias Chave Allen de 5 mm
6 / 8 285200
PT

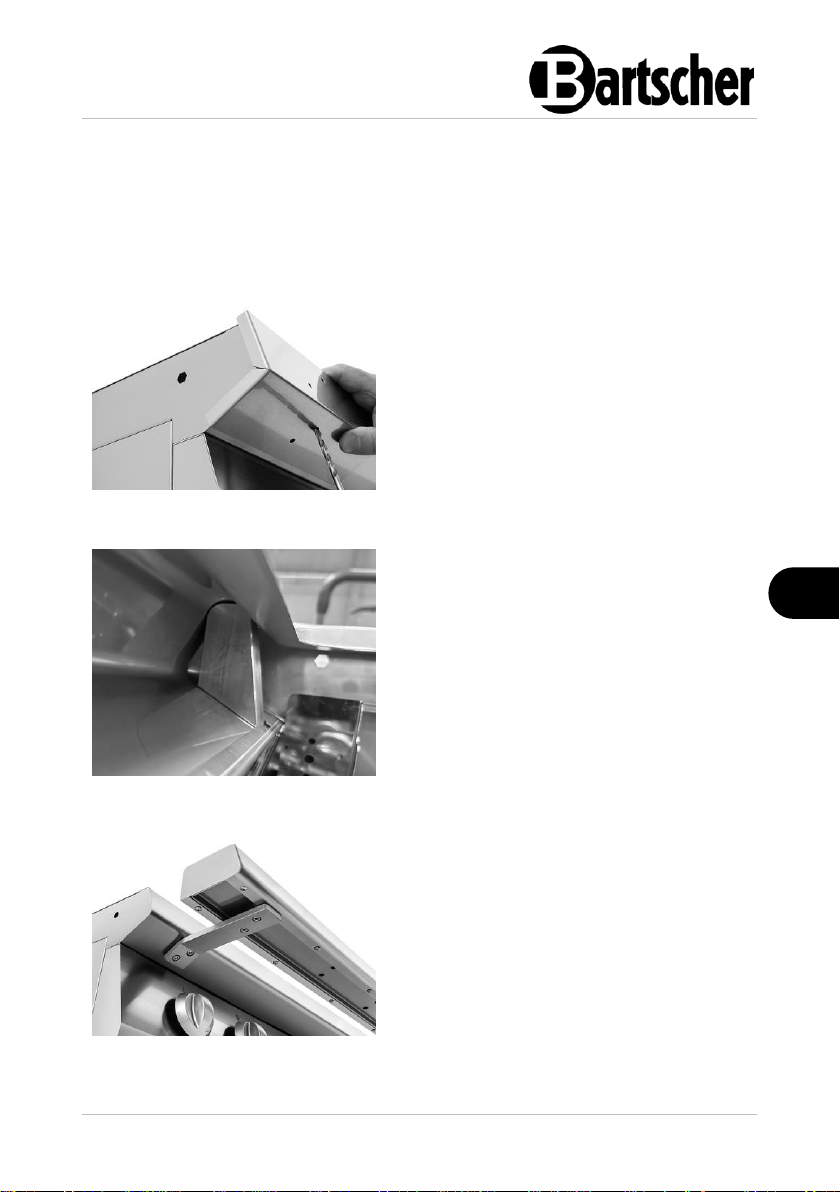

2. Faça os furos necessários no
aparelho.
3. Para isso, aplique o modelo de
perfuração fornecido nas bordas do
aparelho do lado de fora e desloque-o
até encontrar resistência.
4. Em seguida, faça os furos (2 x à
esquerda e 2 x à direita) nos locais
indicados no modelo.
Fig. 2
5. Em seguida, conecte as barras planas
do lado de fora com os contrapinos
dentro da carcaça usando quatro
parafusos Allen M6 curtos.
Inicialmente, aperte os parafusos apenas
o suficiente para facilitar a montagem e
nivelamento do trilho-prateleira.
Fig. 3
6. Então, coloque o trilho-prateleira nas
barras planas.
7. Fixe o trilho-prateleira às barras
planas usando com parafusos
sextavados M6 compridos.
Além disso, estes parafusos só precisam
de ser ligeiramente apertados no início.
Fig. 4
Montagem
1. Para instalar a barra de cozinha num fogão a gás, por exemplo, é necessário
retirar primeiro as grelhas, a tampa do queimador, os queimadores e a cuba de
cozedura.
NOTA!
Se não se trata de um fogão a gás, é necessário desmontar a tampa.
285200 7 / 8
PT
8. Agora, nivele o trilho-prateleira.
A barra de cozinha está corretamente
instalada quando termina uniformemente
nos cantos e na borda superior da
carcaça.
9. Aperte bem todos os oito parafusos.
Fig. 5
ATENÇÃO!
Não utilize produtos de limpeza abrasivos que contenham solventes ou
agentes de limpeza cáusticos. Eles podem danificar a superfície.
Limpeza
1. Limpe regularmente a barra de cozinha com água morna e um pano macio e
húmido. Se necessário, use um agente de limpeza suave.
2. Seque a barra de cozinha com um pano macio.
8 / 8 285200
