700-400 | 700-800 | 700-1200
285200 - 285201 - 285203
Bartscher GmbH
Franz-Kleine-Str. 28
D-33154 Salzkotten
Allemagne
tél. +49 5258 971-0
fax : +49 5258 971-120
Hotline technique : +49 5258 971-197
www.bartscher.com
Version: 1.0
Date de création : 2024-01-29
Mode de montage original
FR
FR
Nom :
Rail de cuisine 700-400
Numéro d’article :
285200
Matériau :
acier inoxydable
Conçu pour :
Série 700
Largeur de l’appareil en mm :
400
Charge max. en kg :
15
Profondeur de la tablette en mm :
75
Dimensions (larg.x prof. x haut.) en mm :
400 x 200 x 80
Poids en kg :
3,1
2851121
Cuisinière à gaz
2855061
Plaque grill
287410
Cuisinière électrique
2855071
Plaque grill
286102
Cuisinière électrique
2856211
Grill à pierre de lave
286411
Cuisinière à induction
286917
Friteuse
284804
Élément de travail
2859171
Friteuse
286301
Bain marie
2859251
Friteuse
286710
Poêle universelle
286628
Appareil de maintien de la
chaleur
286506
Plaque grill
286305
Cuiseur à pâtes
286507
Plaque grill
2853051
Cuiseur à pâtes
Données techniques
Rail de de cuisine 285200 - équipement supplémentaire pour les appareils
suivants :
285200 3 / 8
FR
Nom :
Rail de cuisine 700-800
Numéro d’article :
285201
Matériau :
acier inoxydable
Conçu pour :
Série 700
Largeur de l’appareil en mm :
800
Charge max. en kg :
15
Profondeur de la tablette en mm :
75
Dimensions (larg.x prof. x haut.) en mm :
800 x 200 x 80
Poids en kg :
4,7
2851051
Cuisinière à gaz
284007
Élément de travail
2851241
Cuisinière à gaz
286302
Bain marie
2851271
Cuisinière à gaz
286508
Plaque grill
2851251
Cuisinière à gaz
286509
Plaque grill
287420
Cuisinière électrique
2855081
Plaque grill
287431
Cuisinière électrique
2855051
Plaque grill
286104
Cuisinière électrique
2856311
Grill à pierre de lave
286225
Cuisinière électrique
286922
Friteuse
286326
Cuisinière électrique
2859271
Friteuse
286234W
Cuisinière électrique
286310
Cuiseur à pâtes
286421
Cuisinière à induction
2853101
Cuiseur à pâtes
Rail de de cuisine 285201 - équipement supplémentaire pour les appareils
suivants :
4 / 8 285200
FR
Nom :
Rail de cuisine 700-1200
Numéro d’article :
285203
Matériau :
acier inoxydable
Conçu pour :
Série 700
Largeur de l’appareil en mm :
1200
Charge max. en kg :
15
Profondeur de la tablette en mm :
75
Dimensions (larg.x prof. x haut.) en mm :
1200 x 200 x 80
Poids en kg :
6,3
2851161
Cuisinière à gaz
286106
Cuisinière électrique
2851361
Cuisinière à gaz
286302
Cuisinière électrique
2851261
Cuisinière à gaz
286508
Cuisinière électrique
2851371
Cuisinière à gaz
Nous nous réservons le droit d’introduire des modifications techniques !
Rail de de cuisine 285203 - équipement supplémentaire pour les appareils
suivants :
Utilisation conforme à l’usage
Équiper les appareils de la série 700 avec un rail de cuisine offre non seulement un
complément élégant, mais optimise également la sécurité et la fonctionnalité. Grâce
à l’écart étendu par rapport à l’appareil, le risque de brûlure sur les zones à haute
température est réduit efficacement. Par ailleurs, la construction robuste permet un
stockage intermédiaire confortable des casseroles, poêles et assiettes.
285200 5 / 8
FR

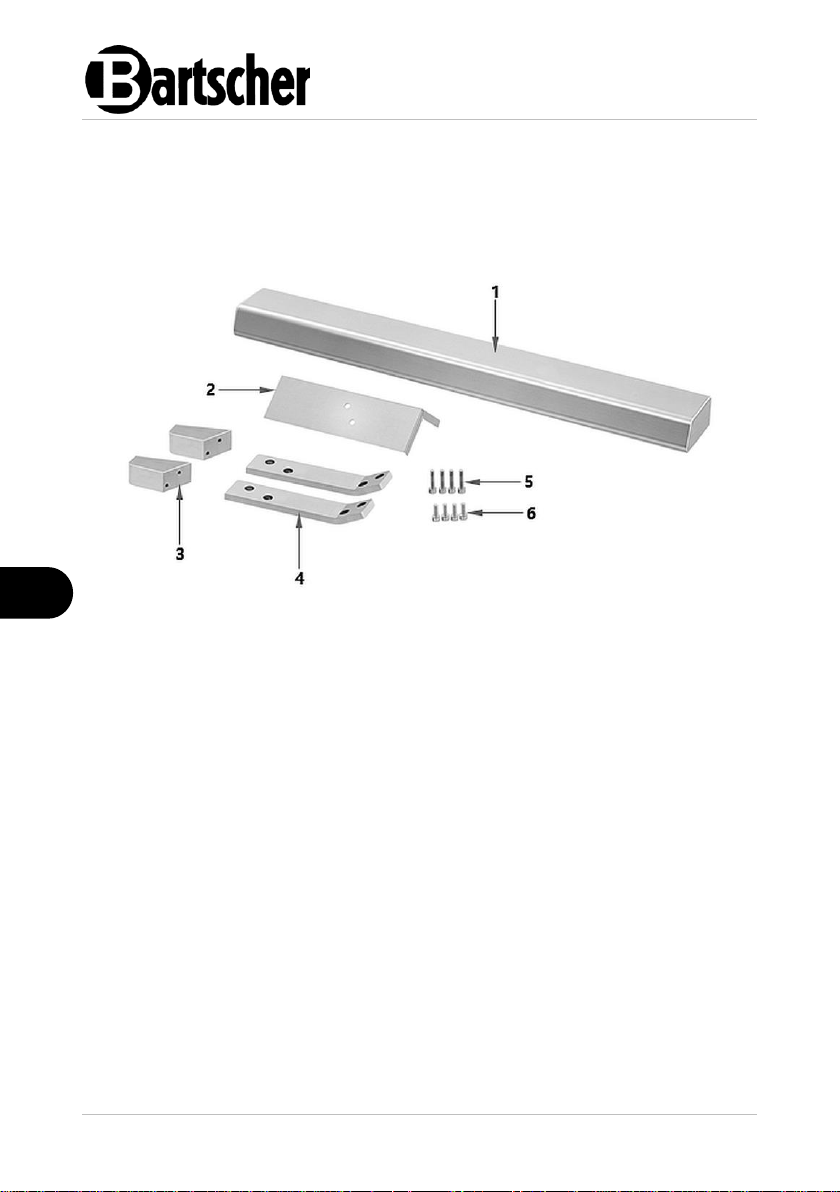

Fig. 1
1. Rail - tablette
2. Patron de perçage des orifices
3. Contre-poignée (2x)
4. Bande plate en acier, recourbée
(2x)
5. Vis Allen M6 x 30 mm (4x)
6. Vis Allen M6 x 20 mm (4x)
Contenu de la livraison / Noms des pièces
1. Déballer le rail de cuisine et mettre au rebut tous les matériaux d’emballage
conformément aux réglementations environnementales en vigueur.
2. Vérifier l’intégralité de la livraison à l’aide de la liste ci-dessous :
CONSEIL !
Outils nécessaires : Clé Allen 5 mm
6 / 8 285200
FR
2. Percer dans l’appareil les orifices
nécessaires.
3. Pour ce faire, poser le patron de
perçage des orifices fourni sur les
bords de l’appareil, de l’extérieur, et le
déplacer jusqu’au bout.
4. Percer les orifices (2 x gauche et 2 x
droit) aux endroits indiqués par le
patron.
Fig. 2
5. Assembler ensuite, la bande plate de
l’extérieur, avec les contre-poignées à
l’intérieur du corps, en utilisant quatre
vis Allen M6 courtes.
Visser d’abord légèrement les vis, pour
faciliter le montage et mettre à niveau le
rail -tablette.
Fig. 3
6. Poser ensuite le rail - tablette sur les
bandes plates.
7. Fixer le rail - tablette aux bandes
plates à l’aide des vis Allen M6
longues.
Serrer seulement légèrement les vis.
Fig. 4
Montage
1. Pour monter le rail de cuisine, avec la cuisinière à gaz par exemple, retirer
d’abord la grille, la protection du brûleur, les brûleurs et la cuve de cuisson.
CONSEIL !
S’il ne s’agit pas de la cuisinière à gaz, il est indispensable de démonter la
protection.
285200 7 / 8
FR
8. Mettre à niveau le rail - tablette.
Le rail de cuisine est correctement monté
s’il est aligné sur les coins et le bord
supérieur du corps.
9. Bien serrer les huit vis.
Fig. 5
ATTENTION !
Pour le nettoyage, ne pas utiliser de produits de nettoyage abrasifs,
contenant des solvants ou des agents caustiques. Ils peuvent rayer la
surface.
Nettoyage
1. Nettoyer régulièrement le rail de cuisine avec de l’eau tiède et un chiffon doux
humide. Utiliser un produit nettoyant doux en cas de besoin.
2. Sécher le rail de cuisine à l’aide d’un chiffon doux.
8 / 8 285200
