700-400 | 700-800 | 700-1200
285200 - 285201 - 285203
Bartscher GmbH
Franz-Kleine-Str. 28
D-33154 Salzkotten
Germany
Tel.: +49 5258 971-0
Fax.: +49 5258 971-120
Service-Hotline: +49 5258 971-197
www.bartscher.com
Version: 1.0
Erstelldatum: 2024-01-29
Original-Montageanleitung
DE
DE
Bezeichnung:
Küchen-Reling 700-400
Artikel-Nummer:
285200
Material:
Edelstahl
Ausgelegt für:
Serie 700
Geräte-Breite in mm:
400
Tragfähigkeit max. in kg:
15
Tiefe Abstellfläche in mm:
75
Maße (B x T x H) in mm:
400 x 200 x 80
Gewicht in kg:
3,1
2851121
Gasherd
2855061
Griddleplatte
287410
Elektroherd
2855071
Griddleplatte
286102
Elektroherd
2856211
Lavasteingrill
286411
Induktionsherd
286917
Fritteuse
284804
Arbeitselement
2859171
Fritteuse
286301
Bain Marie
2859251
Fritteuse
286710
Multibräter
286628
Warmhaltegerät
286506
Griddleplatte
286305
Nudelkocher
286507
Griddleplatte
2853051
Nudelkocher
Technische Daten
Als Zubehör ist die Küchen-Reling 285200 für folgende Geräte geeignet:
285200 3 / 8
DE
Bezeichnung:
Küchen-Reling 700-800
Artikel-Nummer:
285201
Material:
Edelstahl
Ausgelegt für:
Serie 700
Geräte-Breite in mm:
800
Tragfähigkeit max. in kg:
15
Tiefe Abstellfläche in mm:
75
Maße (B x T x H) in mm:
800 x 200 x 80
Gewicht in kg:
4,7
2851051
Gasherd
284007
Arbeitselement
2851241
Gasherd
286302
Bain Marie
2851271
Gasherd
286508
Griddleplatte
2851251
Gasherd
286509
Griddleplatte
287420
Elektroherd
2855081
Griddleplatte
287431
Elektroherd
2855051
Griddleplatte
286104
Elektroherd
2856311
Lavasteingrill
286225
Elektroherd
286922
Fritteuse
286326
Elektroherd
2859271
Fritteuse
286234W
Elektroherd
286310
Nudelkocher
286421
Induktionsherd
2853101
Nudelkocher
Als Zubehör ist die Küchen-Reling 285201 für folgende Geräte geeignet:
4 / 8 285200
DE
Bezeichnung:
Küchen-Reling 700-1200
Artikel-Nummer:
285203
Material:
Edelstahl
Ausgelegt für:
Serie 700
Geräte-Breite in mm:
1200
Tragfähigkeit max. in kg:
15
Tiefe Abstellfläche in mm:
75
Maße (B x T x H) in mm:
1200 x 200 x 80
Gewicht in kg:
6,3
2851161
Gasherd
286106
Elektroherd
2851361
Gasherd
286302
Elektroherd
2851261
Gasherd
286508
Elektroherd
2851371
Gasherd
Technische Änderungen vorbehalten!
Als Zubehör ist die Küchen-Reling 285203 für folgende Geräte geeignet:
Bestimmungsgemäße Verwendung
Die Geräte der Serie 700 mit einer Küchen-Reling zu versehen bietet nicht nur eine
stilvolle Ergänzung, sondern optimiert auch die Sicherheit und Funktionalität. Durch
den erweiterten Abstand zum Gerät verringert sich effektiv die Verbrennungsgefahr
an den Hochtemperaturzonen. Darüber hinaus ermöglicht die robuste Konstruktion
eine komfortable Zwischenlagerung von Töpfen, Pfannen und Tellern.
285200 5 / 8
DE
Abb. 1
1. Ablageschiene
2. Bohrschablone
3. Gegenhalter (2x)
4. Flacheisen, gewinkelt (2x)
5. Inbusschrauben M6 x 30 mm (4x)
6. Inbusschrauben M6 x 20 mm (4x)
Lieferumfang / Teilebezeichnung
1. Packen Sie die Küchen-Reling aus und entsorgen Sie das Verpackungsmaterial
umweltgerecht.
2. Kontrollieren Sie die Lieferung anhand folgender Liste auf Vollständigkeit:
HINWEIS!
Notwendiges Werkzeug: 5 mm Inbusschlüssel.
6 / 8 285200
DE

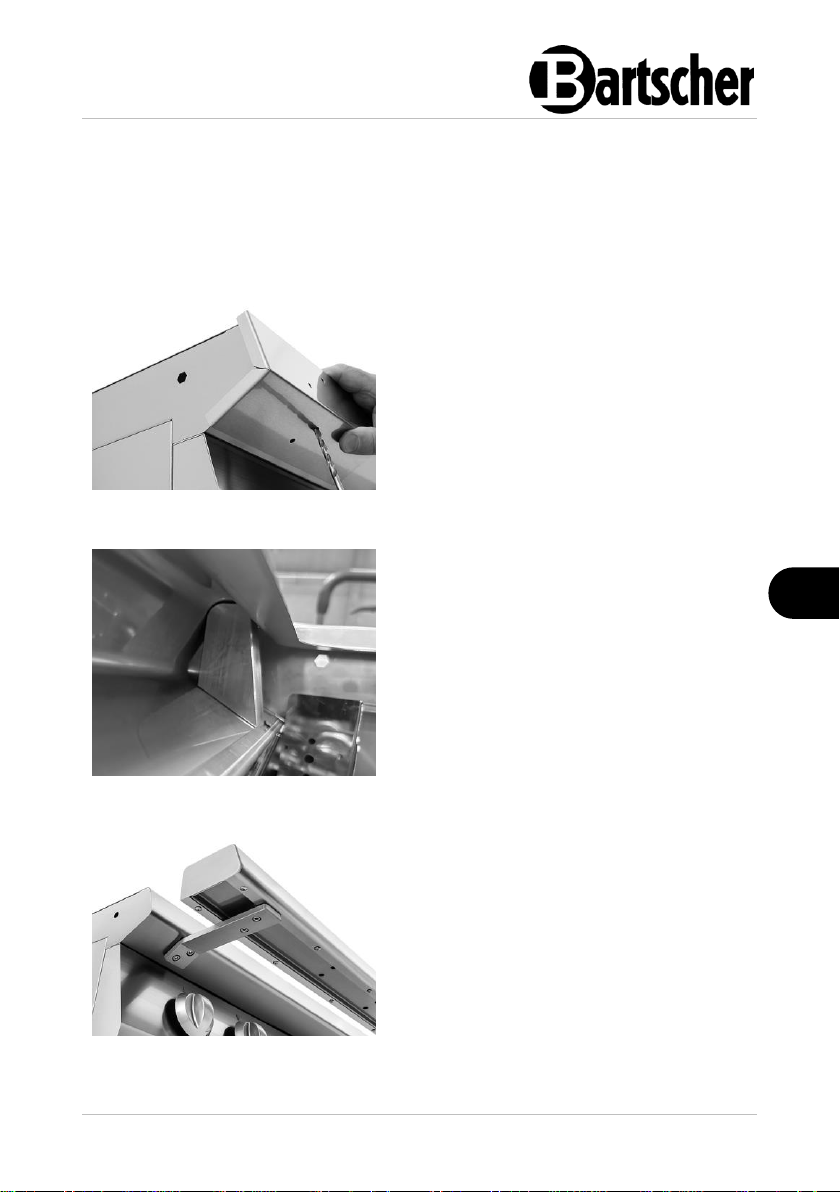

2. Nehmen Sie die notwendigen
Bohrungen am Gerät vor.
3. Legen Sie hierzu die mitgelieferte
Borschablone von außen über die
Kanten des Gerätes und schieben Sie
diese bis zum Anschlag.
4. Bohren Sie nun die Löcher (2 x links
und 2 x rechts) an den in der
Schablone vorgegebenen Stellen.
Abb. 2
5. Verbinden Sie anschließend die
Flacheisen von außen und die
Gegenhalter im Inneren des Gehäuses
mit Hilfe der vier kurzen M6
Inbusschrauben.
Die Schrauben erst nur locker anziehen,
um die Montage und Ausrichtung der
Ablageschiene zu erleichtern.
Abb. 3
6. Legen Sie dann die Ablageschiene auf
die Flacheisen.
7. Verschrauben Sie die Auflageschiene
und die Flacheisen mit den langen M6
Inbusschrauben.
Auch diese Schrauben erst nur locker
anziehen.
Abb. 4
Montage
1. Um die Küchen-Reling z. B. an einem Gasherd zu montieren, nehmen Sie
zuerst die Roste, Brennerdeckel, Brenner und Kochmulde heraus.
HINWEIS!
Falls es sich nicht um einen Gasherd handelt, muss die Blende abmontiert
werden.
285200 7 / 8
DE

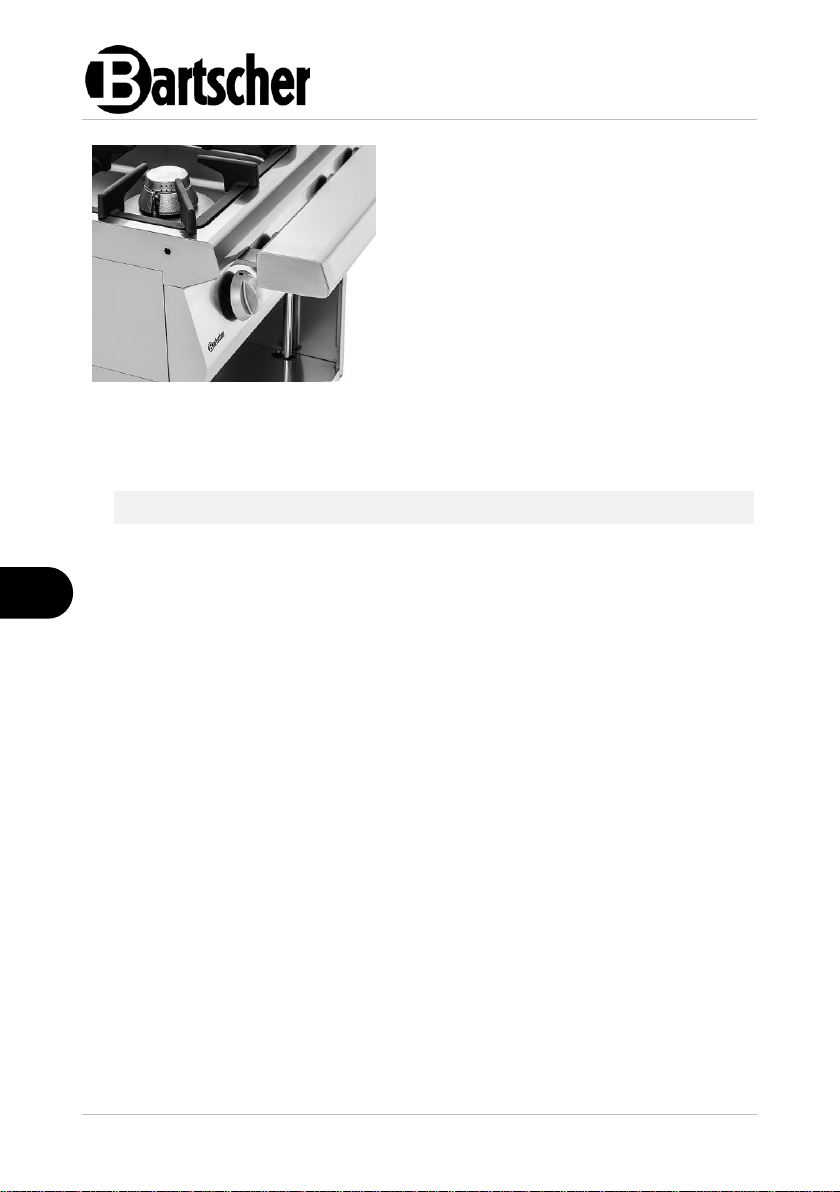

8. Richten Sie nun die Ablageschiene
aus.
Die Küchen-Reling ist korrekt montiert,
wenn sie exakt mit den Ecken und der
oberen Kante des Gehäuses abschließt.
9. Ziehen Sie alle acht Inbusschrauben
fest an.
Abb. 5
ACHTUNG!
Verwenden Sie zum Reinigen keine Scheuermittel, lösemittelhaltigen
oder ätzende Reinigungsmittel. Diese können die Oberfläche
beschädigen.
Reinigung
1. Reinigen Sie die Küchen-Reling regelmäßig mit warmem Wasser und einem
weichen, feuchten Tuch. Verwenden Sie bei Bedarf mildes Reinigungsmittel.
2. Trocknen Sie die Küchen-Reling mit einem weichen Tuch ab.
8 / 8 285200
