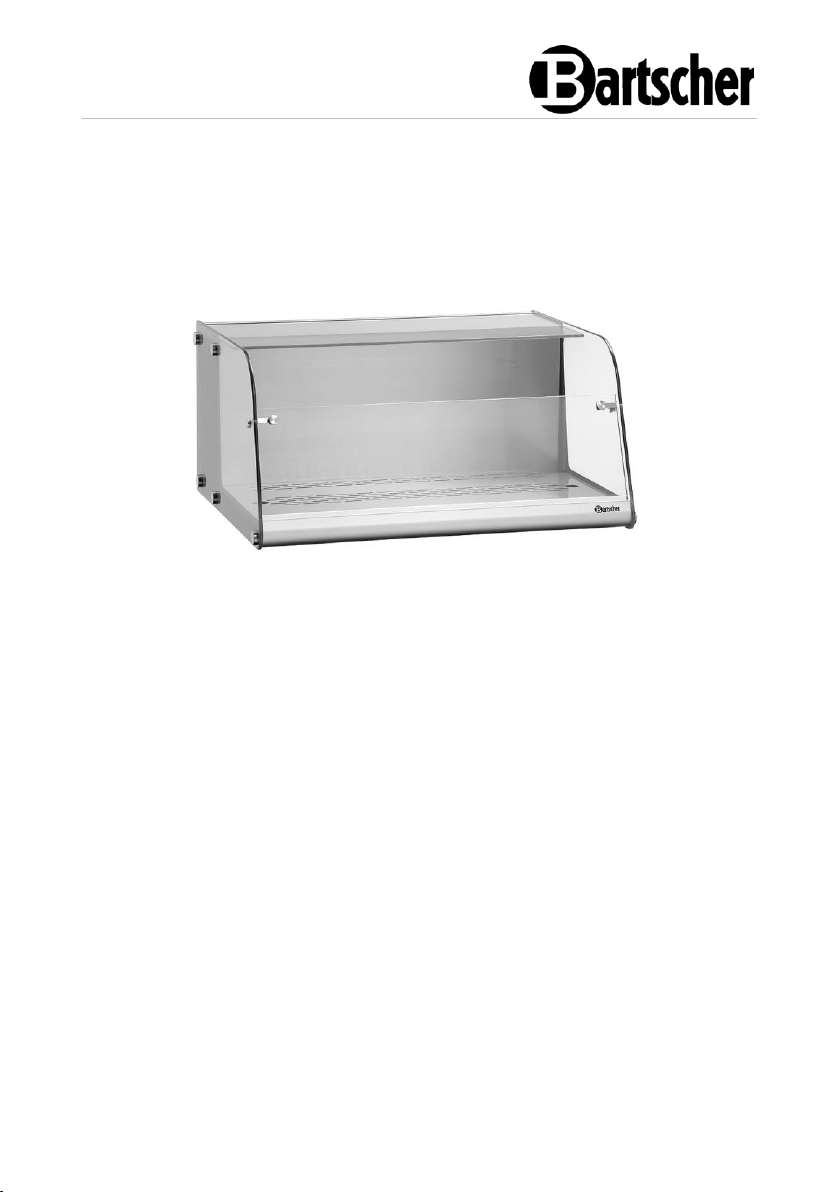

40L-SBO
700239
Bartscher GmbH
Franz-Kleine-Str. 28
D-33154 Salzkotten
Deutschland
Tel.: +49 5258 971-0
Fax.: +49 5258 971-120
Service-Hotline: +49 5258 971-197
www.bartscher.com
Version: 1.0
Erstelldatum: 2023-07-18
DE
2
Original-Bedienungsanleitung
1 Sicherheit ...................................................................................................... 2
1.1 Signalworterklärung ................................................................................. 2
1.2 Sicherheitshinweise ................................................................................. 3
1.3 Bestimmungsgemäße Verwendung ......................................................... 6
1.4 Bestimmungswidrige Verwendung ........................................................... 6
2 Allgemeines ................................................................................................... 7
2.1 Haftung und Gewährleistung ................................................................... 7
2.2 Urheberschutz ......................................................................................... 7
2.3 Konformitätserklärung .............................................................................. 7
3 Transport, Verpackung und Lagerung ........................................................... 8
3.1 Transportinspektion ................................................................................. 8
3.2 Verpackung .............................................................................................. 8
3.3 Lagerung .................................................................................................. 8
4 Technische Daten .......................................................................................... 9
4.1 Technische Angaben ............................................................................... 9
4.2 Funktion des Gerätes ............................................................................. 10

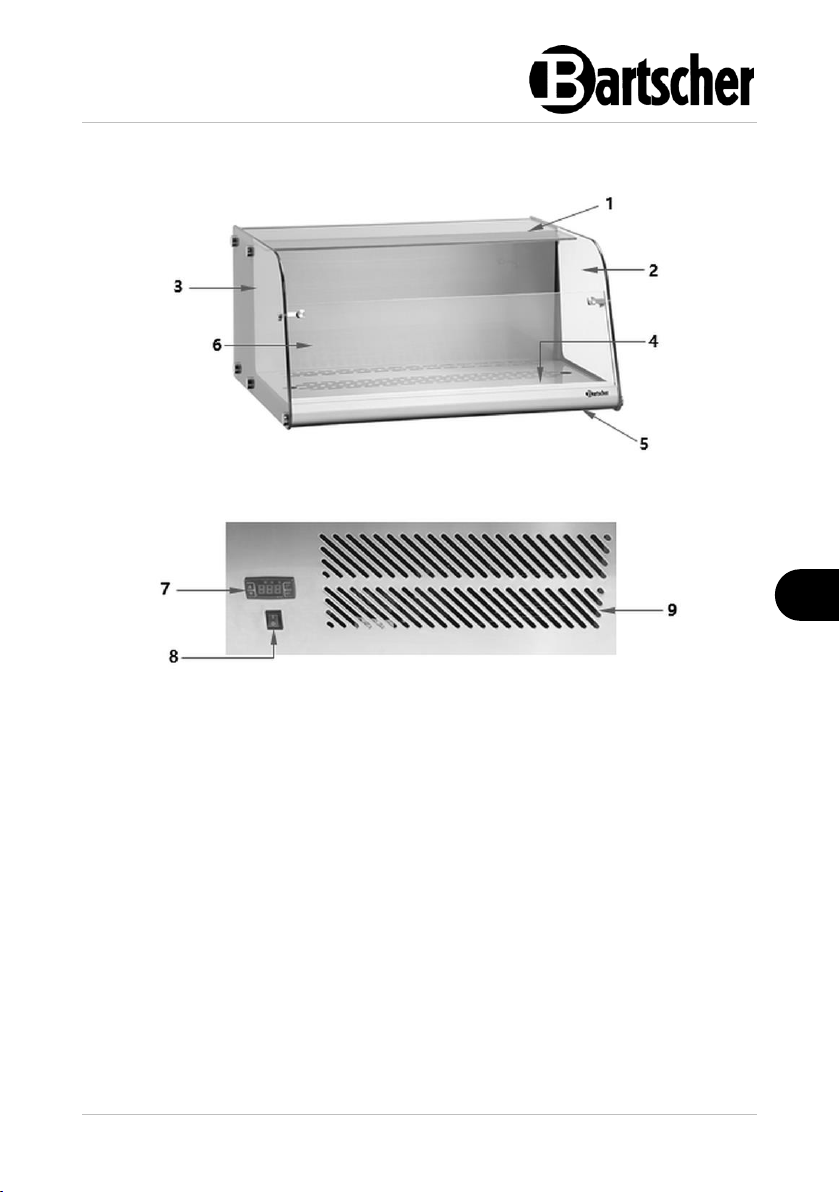

4.3 Baugruppenübersicht ............................................................................. 11
5 Installation und Bedienung .......................................................................... 12
5.1 Installation .............................................................................................. 12
5.2 Bedienung .............................................................................................. 14
6 Reinigung und Wartung ............................................................................... 18
6.1 Sicherheitshinweise zur Reinigung ........................................................ 18
6.2 Reinigung ............................................................................................... 19
6.3 Wartung ................................................................................................. 20
7 Mögliche Funktionsstörungen ...................................................................... 20
8 Entsorgung .................................................................................................. 22
700239 1 / 22
Sicherheit
DE
Die Bedienungsanleitung vor Inbetriebnahme lesen und
griffbereit am Gerät aufbewahren!
GEFAHR!
Das Signalwort GEFAHR warnt vor Gefährdungen, die zu schweren
Verletzungen oder Tod führen, wenn sie nicht vermieden werden.
Diese Bedienungsanleitung beschreibt di e Installation, Bedienung und Wartung des Geräts und gilt als wichtige Inform ationsquelle und Nachschlagewerk. Die Ke nntnis aller enthaltenen Sicherheitshinw eise und Handlungsanweisungen sch afft die Voraussetzung für das sichere und sachgerechte Arbeiten mit de m Gerät. Darüber hinaus müssen die für de n Einsatzbereich des Geräts geltende n örtlichen Unfallverhütungsvorschriften u nd allgemeinen Sicherheitsbestimmunge n eingehalten werden. Diese Bedien ungsanleitung ist Bestandteil des Produ kts und muss in unmittelbarer Nähe des Geräts für das In¬stallations-, Bedi enungs-, Wartungs- und Reinigungspers onal jederzeit zugänglich auf¬bewahrt werd en. Wenn das Gerät an eine dritte Pers on
weitergegeben wird, muss die Bedienungsa nleitung mit ausgehändigt werden.
Diese Bedienungsanleitung beschreibt die Installation, Bedienung und Wartung des
Geräts und ist eine wichtige Informationsquelle und Nachschlagewerk. Die Kenntnis
aller enthaltenen Sicherheitshinweise und Handlungsanweisungen schafft die
Voraussetzung für das sichere und sachgerechte Arbeiten mit dem Gerät.
Zusätzlich gelten die für den Einsatzbereich des Geräts gültigen
Unfallverhütungsvorschriften, Sicherheitsbestimmungen und gesetzliche
Regelungen.
Lesen Sie diese Bedienungsanleitung vor Beginn der Arbeiten am Gerät,
insbesondere vor der Inbetriebnahme, um Personen- und Sachschäden zu
vermeiden. Unsachgemäße Verwendung kann zu Beschädigungen führen.
Diese Bedienungsanleitung ist Bestandteil des Produkts und muss in unmittelbarer
Nähe des Geräts und jederzeit zugänglich aufbewahrt werden. Wenn das Gerät
weitergegeben wird, muss die Bedienungsanleitung mit ausgehändigt werden.
1 Sicherheit
Das Gerät ist nach den derzeit gültigen Regeln der Technik gebaut. Es können
jedoch von diesem Gerät Gefahren ausgehen, wenn es unsachgemäß oder nicht
bestimmungsgemäß verwendet wird. Alle Personen, die das Gerät benutzen,
müssen sich an die Anweisungen der Bedienungsanleitung halten und die
Sicherheitshinweise beachten.
1.1 Signalworterklärung
Wichtige Sicherheits- und Warnhinweise sind in dieser Bedienungsanleitung durch
Signalwörter gekennzeichnet. Diese Hinweise müssen unbedingt befolgt werden,
um Personenschäden, Unfälle und Sachschäden zu vermeiden.
2 / 22 700239
Sicherheit
DE
WARNUNG!
Das Signalwort WARNUNG warnt vor Gefährdungen, die
mittelschwere bis schwere Verletzungen oder Tod zur Folge haben
können, wenn sie nicht vermieden werden.
VORSICHT!
Das Signalwort VORSICHT warnt vor Gefährdungen, die leichte oder
mäßige Verletzungen zur Folge haben können, wenn sie nicht
vermieden werden.
ACHTUNG!
Das Signalwort ACHTUNG kennzeichnet mögliche Sachschäden, die
bei Nichtbeachtung des Sicherheitshinweises auftreten können.
HINWEIS!
Das Symbol HINWEIS setzt den Benutzer über weiterführende
Informationen und Tipps für den Gebrauch des Geräts in Kenntnis.
, die
1.2 Sicherheitshinweise
Elektrischer Strom
• Eine zu hohe Netzspannung oder unsachgemäße Installation kann zu
elektrischem Stromschlag führen.
• Schließen Sie das Gerät nur an, wenn die Angaben auf dem Typenschild mit
der Netzspannung übereinstimmen.
• Halten Sie das Gerät trocken um Kurzschlüsse zu vermeiden.
• Wenn im Betrieb Störungen auftreten, trennen Sie das Gerät sofort von der
Stromversorgung.
• Berühren Sie den Netzstecker des Geräts nicht mit nassen Händen.
• Greifen Sie niemals nach dem Gerät, wenn es ins Wasser gefallen ist. Trennen
Sie das Gerät sofort von der Stromversorgung.
• Lassen Sie Reparaturen und das Öffnen des Gehäuses nur von Fachkräften
und Fachwerkstätten ausführen.
• Tragen Sie das Gerät nicht am Anschlusskabel.
700239 3 / 22
Sicherheit
DE
• Bringen Sie das Anschlusskabel nicht mit Wärmequellen oder scharfen Kanten
in Berührung.
• Knicken, quetschen oder verknoten Sie das Anschlusskabel nicht.
• Wickeln Sie das Anschlusskabel des Geräts immer vollständig ab.
• Stellen Sie niemals das Gerät oder andere Gegenstände auf das Anschlusskabel.
• Greifen Sie immer an den Netzstecker, um das Gerät von der Stromversorgung
zu trennen.
• Überprüfen Sie das Anschlusskabel regelmäßig auf Beschädigungen. Benutzen
Sie das Gerät nicht, wenn das Anschlusskabel beschädigt ist. Wenn dieses
Schäden aufweist, muss es durch den Kundendienst oder einen qualifizierten
Elektriker ausgetauscht werden, um Gefährdungen zu vermeiden.
• Reinigen Sie das Gerät und Geräteteile ni e mit leicht entzündbaren Flüssigkeiten. Die daraus entstehenden Gase können ein e Brandgefahr darstellen oder explodieren.
Bei nicht sachgemäßer Verwendung des Gerätes besteht Brand- oder Explosionsg efahr durch Entzündung des Inhaltes.
Brandgefahr / Gefahr durch brennbare Materialien / Explosionsgefahr!
• Verwenden Sie keine elektrischen Geräte innerhalb des Gerätes.
• Lagern oder verwenden Sie kein Benzin oder andere feuergefährliche Gase und
Flüssigkeiten in der Nähe von diesem oder anderen Geräten. Die Gase können
eine Brandgefahr darstellen oder explodieren.
• Lagern Sie keine explosiven Stoffe wie Sprühdosen mit brennbarem Treibmittel
in diesem Gerät. Behälter mit brennbaren Gasen und Flüssigkeiten können bei
niedrigen Temperaturen auslaufen und sich durch Funkenbildung elektrischer
Geräte entzünden. Explosionsgefahr!
• Wenn Kältemittel austritt, ziehen Sie den Netzstecker aus der Steckdose.
Entfernen Sie alle Zündquellen in der Nähe, lüften Sie den Raum und wenden
Sie sich an den Kundendienst. Vermeiden Sie den Kontakt von Kältemittel mit
den Augen, es kann ernsthafte Augenverletzungen verursachen.
• Reinigen Sie das Gerät und Geräteteile nie mit leicht entzündbaren
Flüssigkeiten. Die daraus entstehenden Gase können eine Brandgefahr
darstellen oder explodieren.
• Sollte ein Brand entstehen, trennen Sie das Gerät von der Stromversorgung,
bevor Sie geeignete Maßnahmen zur Brandbekämpfung einleiten. Das Feuer
niemals mit Wasser löschen, wenn das Gerät an die Stromversorgung
angeschlossen ist. Sorgen Sie für ausreichend Frischluftzufuhr nach dem
Löschen des Brandes.
• Beschleunigen Sie den Abtauvorgang nicht mit mechanischen Vorrichtungen
oder Heizquellen (Kerzen oder Heizungen) oder auf andere Weise. Der
aufkommende Dampf kann einen Kurzschluss verursachen und zu hohe
Temperaturen können das Gerät beschädigen.
• Halten Sie alle Lüftungsöffnungen des Gerätes während des Betriebes frei.
• Beschädigen Sie niemals den Kühlkreislauf des Gerätes.
4 / 22 700239
Sicherheit
DE
Bedienpersonal
• Dieses Gerät darf nicht durch Personen (einschließlich Kinder) mit
eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder
mangels Erfahrung und/oder mangels Wissen bedient werden.
• Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem
Gerät spielen oder das Gerät in Betrieb nehmen.
• Kinder dürfen nur Speisen bzw. Lebensmittel aus dem Gerät entnehmen!
Fehlgebrauch
• Bestimmungswidrige oder verbotene Verwendung kann zu Beschädigungen an
dem Gerät führen.
• Verwenden Sie das Gerät nur in betriebssicherem und technisch einwandfreiem
Zustand.
• Verwenden Sie das Gerät nur, wenn alle Anschlüsse vorschriftsgemäß
ausgeführt sind.
• Verwenden Sie das Gerät nur in sauberem Zustand.
• Verwenden Sie nur Original-Ersatzteile. Führen Sie niemals selbst Reparaturen
am Gerät durch.
• Nehmen Sie keine Umbauten oder Veränderungen am Gerät vor.
• Bohren Sie keine Löcher in das Gerät und montieren Sie keine Gegenstände an
das Gerät.
• Stellen Sie keine schweren Gegenstände auf dem Gerät ab.
700239 5 / 22
Sicherheit
DE
1.3 Bestimmungsgemäße Verwendung
Jede über die folgende bestimmungsgemäße Verwendung hinausgehende
und/oder andersartige Verwendung des Gerätes ist untersagt und gilt als nicht
bestimmungsgemäß.
Folgende Verwendungen sind bestimmungsgemäß:
– Kühlen von Getränken, Joghurts, Snacks wie Sandwiches, etc..
Dieses Gerät ist für den Betrieb bei einer Umgebungstemperatur von höchstens
32 °C und einer relativen Feuchtigkeit von 70 % bestimmt.
1.4 Bestimmungswidrige Verwendung
Eine bestimmungswidrige Verwendung kann zu Personenschäden sowie
Sachschäden durch gefährliche elektrische Spannung, Feuer und hohe
Temperaturen führen. Führen Sie ausschließlich diejenigen Arbeiten mit dem Gerät
durch, die in dieser Bedienungsanleitung beschrieben sind.
Folgende Verwendungen sind bestimmungswidrig:
– Aufbewahren von brennbaren oder explosiven Gegenständen und
Flüssigkeiten wie Äther, Petroleum oder Klebstoffen;
– Lagern von explosiven Stoffen wie Sprühdosen mit brennbarem
Treibmittel;
– Lagern von pharmazeutischen Produkten oder Blutkonserven;
– Lagern von lebenden Tieren.
6 / 22 700239
Allgemeines
DE
2 Allgemeines
2.1 Haftung und Gewährleistung
Alle Angaben und Hinweise in dieser Bedienungsanleitung wurden unter
Berücksichtigung der geltenden Vorschriften, des aktuellen ingenieurtechnischen
Entwicklungsstands sowie unserer langjährigen Erkenntnisse und Erfahrungen
zusammengestellt. Der tatsächliche Lieferumfang kann bei Sonderausführungen,
der Inanspruchnahme zusätzlicher Bestelloptionen oder auf Grund neuester
technischer Änderungen, u. U. von den hier beschriebenen Erläuterungen und
zeichnerischen Darstellungen abweichen.
Der Hersteller übernimmt keine Haftung für Schäden und Störungen bei:
– Nichtbeachtung der Anweisungen,
– bestimmungswidriger Verwendung,
– technischen Änderungen durch den Benutzer,
– Verwendung nicht zugelassener Ersatzteile.
Technische Änderungen am Produkt im Rahmen der Verbesserung der
Bedienungseigenschaften und der Weiterentwicklung behalten wir uns vor.
Die Gewährleistungsdauer für dieses Gerät beträgt 24 Monate nach Erwerb des
Gerätes.
2.2 Urheberschutz
Die Bedienungsanleitung und die in ihr enthaltenen Texte, Zeichnungen, Bilder und
sonstigen Darstellungen sind urheberrechtlich geschützt. Vervielfältigungen in
jeglicher Art und Form – auch auszugsweise – sowie die Verwertung und/oder
Mitteilung des Inhaltes sind ohne schriftliche Zustimmung des Herstellers nicht
gestattet. Zuwiderhandlungen verpflichten zu Schadensersatz. Weitere Ansprüche
bleiben vorbehalten.
2.3 Konformitätserklärung
Das Gerät entspricht den aktuellen Normen und Richtlinien der EU. Dies
bescheinigen wir in der EG-Konformitätserklärung. Bei Bedarf senden wir Ihnen
gern die entsprechende Konformitätserklärung zu.
700239 7 / 22
Transport, Verpackung und Lagerung
DE
3 Transport, Verpackung und Lagerung
3.1 Transportinspektion
Prüfen Sie die Lieferung nach Erhalt unverzüglich auf Vollständigkeit und
Transportschäden. Nehmen Sie bei äußerlich erkennbaren Transportschäden die
Lieferung nicht oder nur unter Vorbehalt entgegen. Vermerken Sie den
Schadensumfang auf den Transportunterlagen/ Lieferschein des Transporteurs und
leiten Sie die Reklamation ein. Reklamieren Sie verdeckte Mängel sofort nach
Erkennen, da Schadensersatzansprüche nur innerhalb der geltenden
Reklamationsfristen geltend gemacht werden können.
Falls Teile oder Zubehör fehlen sollten, nehmen Sie bitte mit unserem
Kundenservice Kontakt auf.
3.2 Verpackung
Werfen Sie den Umkarton Ihres Gerätes nicht weg. Sie benötigen ihn eventuell zur
Aufbewahrung, beim Umzug oder wenn Sie das Gerät bei eventuellen Schäden an
unsere Service-Stelle senden müssen.
Die Verpackung und einzelne Bauteile sind aus wiederverwertbaren Materialien
hergestellt. Im Einzelnen sind dies: Folien und Beutel aus Kunststoff, Verpackung
aus Pappe.
Führen Sie wiederverwertbare Verpackungen dem Recycling zu. Beachten Sie die
in Ihrem Land geltenden Vorschriften.
3.3 Lagerung
Lassen Sie die Packstücke bis zur Installation verschlossen und bewahren Sie
diese unter Beachtung der außen angebrachten Aufstell- und Lagermarkierung auf.
Lagern Sie die Packstücke nur unter folgenden Bedingungen:
– in geschlossenen Räumen
– trocken und staubfrei
– vor aggressiven Medien ferngehalten
– vor Sonneneinstrahlung geschützt
– vor mechanischen Erschütterungen geschützt.
Bei längerer Lagerung (> 3 Monate) kontrollieren Sie regelmäßig den
Allgemeinzustand aller Teile und der Verpackung. Erneuern Sie bei Bedarf die
Verpackung.
8 / 22 700239
Technische Daten
DE
Bezeichnung:
Kühlvitrine 40L-SBO
Art.-Nr.:
700239
Material:
Edelstahl, Glas
Inhalt in Liter:
40
Temperaturbereich von – bis in °C:
2 - 6
Kältemittel / Menge in kg:
R600a / 0,040
Klimaklasse:
4
Energieeffizienzklasse:
C (EU Nr. 2019 / 2018)
Energieverbrauch in kWh / Jahr:
472
Material Stellfläche:
Edelstahl
Maße Stellfläche (B x T) in mm:
645 x 300
Nutzhöhe innen in mm:
260
Maße Öffnung (B x T) in mm:
650 x 190
Anschlusswert:
0,105 kW | 220-240 V | 50 Hz
Maße (B x T x H) in mm:
670 x 585 x 335
Gewicht in kg:
24,8
4 Technische Daten
4.1 Technische Angaben
Technische Änderungen vorbehalten!
700239 9 / 22
Technische Daten
DE
Ausführung / Eigenschaften
• Farbe: silber
• Temperaturregelung: thermostatisch in 1 °C-Stufen
• Steuerung: elektronisch
• Digital-Anzeige
• Ein-/Ausschalter
• Kontrollleuchte: Ein-/Aus
• Kühlung: statisch
• Automatische Abtaufunktion
• Frontscheibe: mit Entnahme-Öffnung
• Art der Verglasung:
– 1-fach-Verglasung
– Sicherheitsglas
• Eigenschaften: Bodenplatte herausnehmbar
Weitere Angaben über das Gerät finden Sie auf unserer Internetseite
www.bartscher.com oder gemäß der Verordnung (EU) 2019/2018 in der
Produktdatenbank gespeicherten Informationen unter https://energy-
label.ec.europa.eu/. Geben Sie die Artikel-Nummer für das Modell ein.
4.2 Funktion des Gerätes
Die Kühlvitrine eignet sich optimal für eine ansprechende Präsentation und Kühlung
von Getränken, Joghurts oder Sandwiches im Selbstbedienungsbereich. Die
bedienerfreundliche Kühlvitrine hat eine Öffnung für die Entnahme der kühl
gelagerten Getränke oder Lebensmittel.
10 / 22 700239
Technische Daten
DE
Ansicht Bedienerseite
Abb. 1
1. Obere Glasscheibe, abnehmbar
2. Glasscheibe rechts
3. Glasscheibe links
4. Bodenplatte, herausnehmbar
5. Gehäuse
6. Frontscheibe
7. Digitaler Temperaturregler
8. Ein-/Ausschalter mit integrierter
Netz-Kontrollleuchte (rot)
9. Belüftungsöffnungen
4.3 Baugruppenübersicht
700239 11 / 22
Installation und Bedienung
DE
VORSICHT!
Erstickungsgefahr!
Halten Sie Verpackungsmaterialien wie Plastikbeutel und Styroporteile
außerhalb der Reichweite von Kindern.
5 Installation und Bedienung
5.1 Installation
Auspacken / Aufstellen
• Packen Sie das Gerät aus und entfernen Sie alle äußeren und inneren
Verpackungsteile, sowie Transportsicherungen.
• Ziehen Sie falls vorhanden die Schutzfolie vom Gerät ab. Ziehen Sie die
Schutzfolie langsam ab, damit keine Kleberrückstände zurückbleiben. Entfernen
Sie eventuelle Kleberrückstände mit einem geeigneten Lösungsmittel.
• Achten Sie darauf, dass das Typenschild und die Warnhinweise am Gerät nicht
beschädigt werden.
• Stellen Sie das Gerät niemals in nasser oder feuchter Umgebung auf.
• Stellen Sie das Gerät so auf, dass die Anschlüsse leicht zugänglich sind und bei
Bedarf schnell getrennt werden können.
• Stellen Sie das Gerät auf eine Fläche mit folgenden Eigenschaften:
– eben, ausreichend tragfähig, wasserresistent, trocken und hitzebeständig
– ausreichend groß, um ungehindert mit dem Gerät arbeiten zu können
– gut zugänglich
– mit einer guten Luftzirkulation.
• Halten Sie ausreichenden Abstand zu Tischkanten ein. Das Gerät könnte
kippen und herunterfallen.
• Stellen Sie das Gerät nicht in einer heißen U mgebung oder in der Nähe von brenn barem Material auf.
• Das Gerät benötigt zum korrekten Betrie b eine ausreichende Luftströmung. Halten Sie seitlich einen Mindestabstand vo n 10 cm ein.
• Die Öffnungen am Gerät niemals abdec ken oder blockieren.
• Um Störungen des Kompressors zu vermeiden, kippen Sie das Gerät nicht
mehr als 45°, wenn Sie es aufstellen oder transportieren.
• Die Steckdose muss leicht zugänglich sein , so dass das S tromkabel n otfalls schnell a bgezogen werd en kann.• Die Steckdose muss leicht zugänglich sein , so dass das Stromkabel notfalls sch nell abgezogen werden kann. Die Steckd ose muss leicht zugänglich sein, so dass das Stromkabel notfalls schnell abgez ogen werden kann.
• Stellen Sie das Gerät nicht in einer heißen U mgebung oder in der Nähe von br ennbarem Material auf.
• Das Gerät benötigt zum korrekten Betrie b eine ausreichende Luftströmung. Halten Sie seitlich einen Mindestabstand von 10 cm ein.
• Die Öffnungen am Gerät niemals abdec ken oder blockieren.
• Stellen Sie das Gerät nicht an Plätzen mit direkter Sonneneinstrahlung oder in
der Nähe von Wärmequellen (Herd, Heizung, Heizgeräte, usw.) auf.
Wärmequellen können den Energieverbrauch negativ beeinflussen, sowie zu
Funktionseinschränkungen führen.
• Die Steckdose muss leicht zugänglich sein , so dass das S tromkabel n otfalls schnell a bgezogen werd en kann.• Die Steckdose muss leicht zugänglich sein , so dass das Stromkabel notfalls sch nell abgezogen werden kann. Die Steckd ose muss leicht zugänglich sein, so dass das Stromkabel notfalls schnell abgez ogen werden kann.
• Verdecken und blockieren Sie niemals die Belüftungsöffnungen, sowie den
Lufteintritt und Luftaustritt des Gerätes.
• Stellen Sie das Gerät nicht in einer heißen U mgebung oder in der Nähe von brenn barem Material auf.
12 / 22 700239
Installation und Bedienung
DE
• Das Gerät benötigt zum korrekten Betrie b eine ausreichende Luftströmung. Halten Sie seitlich einen Mindestabstand von 10 cm ein.
• Die Öffnungen am Gerät niemals abdec ken oder blockieren.
• Stellen Sie das Gerät so auf, dass genügend Luft frei zirkulieren kann.
Verdecken und blockieren Sie nicht die Lüftungsöffnungen an der Rückseite
des Gerätes.
• Halten Sie einen Mindestabstand von 10 cm zu Wänden und anderen
Gegenständen ein.
Anschließen - Strom
• Prüfen Sie, ob die technischen Angaben des Geräts (siehe Typenschild) zu den
Daten der örtlichen Stromversorgung passen.
• Schließen Sie das Gerät an eine ausreichend abgesicherte Einzelsteckdose mit
Schutzkontakt an. Schließen Sie das Gerät nicht an eine Mehrfachsteckdose an.
• Verlegen Sie das Anschlusskabel so, dass niemand darauf treten oder darüber
stolpern kann.
• Lassen Sie das Gerät vor dem ersten Gebrauch mindestens 2 Stunden stehen,
bevor Sie es an die Stromversorgung anschließen.
• Nach einem Stromausfall oder nach Ziehen des Netzsteckers das Gerät
mindestens 5 Minuten nicht an die Stromversorgung anschließen.
700239 13 / 22
Installation und Bedienung
DE
5.2 Bedienung
Gerät vorbereiten
1. Reinigen Sie das Gerät gründlich vor dem ersten Gebrauch nach Anweisungen
im Abschnitt 6. „Reinigung“.
2. Trocknen Sie das Gerät anschließend gründlich ab.
3. Legen Sie die Bodenplatte in das Gerät auf die untere Fläche.
4. Legen Sie die obere Glasscheibe auf das Gehäuse des Gerätes.
Gerät in Betrieb nehmen
1. Schließen Sie das Gerät an eine geeignete Einzelsteckdose an.
2. Schalten Sie das Gerät mit dem Ein-/Ausschalter an der Bedienerseite ein.
Die im Ein-/Ausschalter integrierte Netz-Kontrollleuchte (rot) leuchtet auf.
Das Gerät wird auf die voreingestellte Temperatur heruntergekühlt.
In der Digital-Anzeige erscheint die momentane Temperatur im Inneren des
Gerätes.
Die LCD-Kühlanzeige leuchtet während des gesamten Kühlzyklus.
3. Nehmen Sie bei Bedarf Änderungen der Temperaturwerte mit Hilfe der
Einstelltasten des digitalen Temperaturreglers vor. Beachten Sie die Hinweise
im Abschnitt „Einstellungen“.
4. Bestücken Sie die Kühlvitrine nur dann mit geeigneten Getränken und
Lebensmittel, wenn sich eine ausreichende Kühlleistung im Gerät eingestellt
hat. Beachten Sie die Hinweise im Abschnitt „Getränke/Lebensmittel kühlen“.
14 / 22 700239
Installation und Bedienung
DE

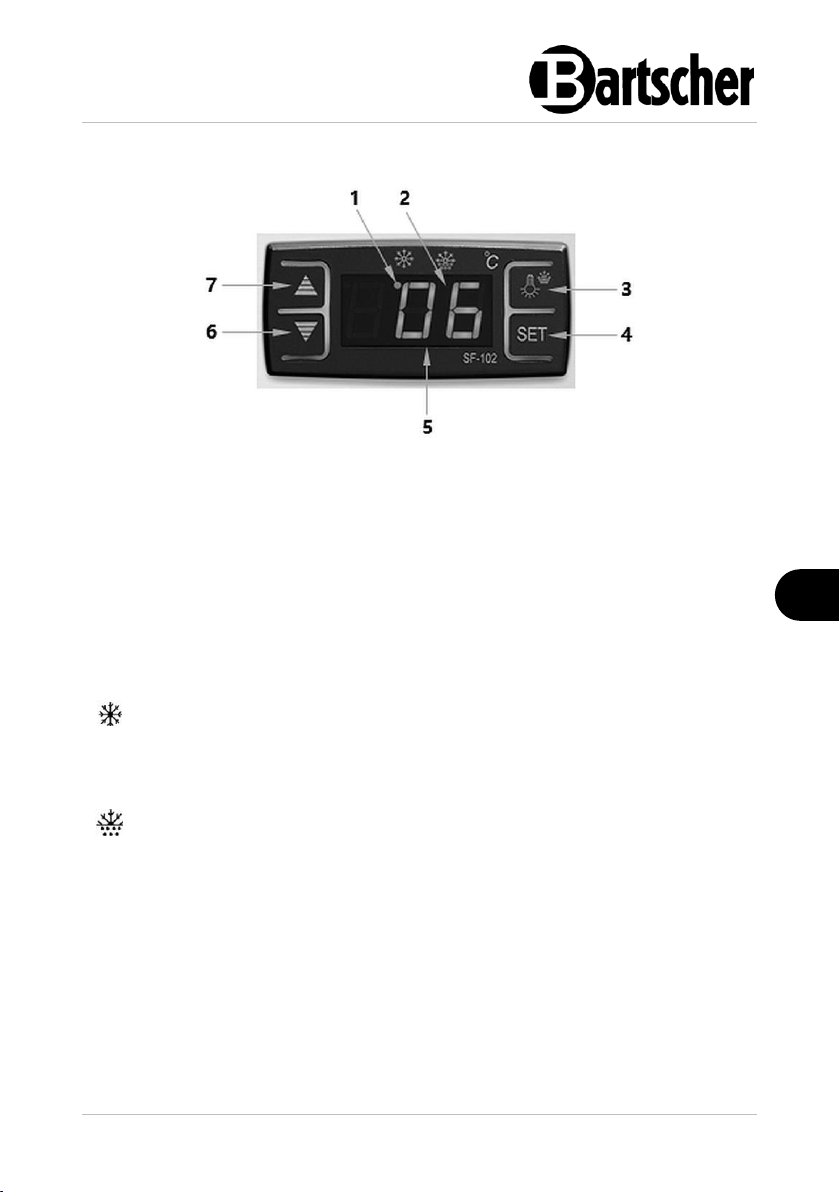

1. LCD-Kühlanzeige
2. LCD-Abtauanzeige
3. Taste Beleuchtung / Abtauen
4. Funktionstaste SET
5. Digital-Anzeige
6. Einstelltaste für Absenkung der Temperatur
7. Einstelltaste für Erhöhung der Temperatur
LCD-Kühlanzeige
Die Anzeige leuchtet während des Kühlbetriebes,
bleibt erloschen solange die Kühlraumtemperatur konstant ist und
blinkt während der Einschaltverzögerung.
LCD-Abtauanzeige
Die Kontrollleuchte leuchtet während des Abtauvorgangs auf,
erlischt bei Beendigung des Abtauvorgangs und
blinkt während der Abtauverzögerung.
• Reinigen Sie das Gerät und Zubehörteile vor dem Gebrauch gründlich nach den Anweisungen im Abschnitt 6 „Reinigung“. Achten Sie dara uf, dass kein e Feuchtigkeit i n die elektrisch e Anlage bzw. d en Schaltk asten eindringt. Tr ocknen Sie das Gerät und Zubehörteile gründlich ab!
• Setzen Sie die Boden-Abdeckung in das Becken ein. Diese dient als Abstandhalt er für das Heizelement und Auffangschal e für Speisereste, etc..
• Setzen Sie den Schaltkasten mit Heizele ment vorsichtig auf den hinteren Rand d es Gerätes. Der Bolzen an der Unterseit e des Schaltkastens muss in der Bohr ung am Grundgerät sitzen. Dann ist der Schaltkasten richtig positioniert.
Digitaler Temperaturregler / Funktionen der Tasten
LCD Anzeigen
700239 15 / 22
Installation und Bedienung
DE
•
Einstellungen
Sollwert (gewünschten Temperaturwert) einstellen
Die optimalen Temperatureinstellungen sind werkseitig vorgenommen worden und
entsprechen einer Betriebstemperatur im Gerät von ca. 0 °C – 6 °C (abhängig von
der Außentemperatur).
Zur Änderung des Temperatur-Sollwertes gehen Sie wie folgt vor:
– drücken Sie kurz die Taste , der eingestellte Wert beginnt kurz darauf
zu blinken;
– erhöhen oder reduzieren Sie den Temperaturwert mit den Tasten
oder ;
– bestätigen Sie den eingestellten Temperaturwert mit der Taste .
HINWEIS!
Werden innerhalb von 10 Sekunden keine weiteren Tasten betätigt, springt
die Anzeige von der Temperatureinstellung auf die Anzeige der Temperatur
im Inneren der Kühlauslagevitrine zurück.
Der angezeigte Temperaturwert ist der Messwert im Bereich des
Temperaturfühlers und dient der Steuerung des Kompressors.
Automatisches Abtauen
Das Gerät wird innerhalb von 24 Stunden automatisch 3-mal abgetaut.
Manuelles Abtauen
Wenn die Kühlleistung im Gerät sinkt, ist ein manuelles Abtauen erforderlich.
Drücken Sie die Taste für das manuelle Abtauen und halten Sie diese für
6 Sekunden gedrückt, um ein sofortiges Abtauen einzuleiten.
Die LCD-Abtauanzeige „ “ leuchtet auf.
Das nächste Abtauen wird nach 8 Stunden stattfinden.
16 / 22 700239
Installation und Bedienung
DE

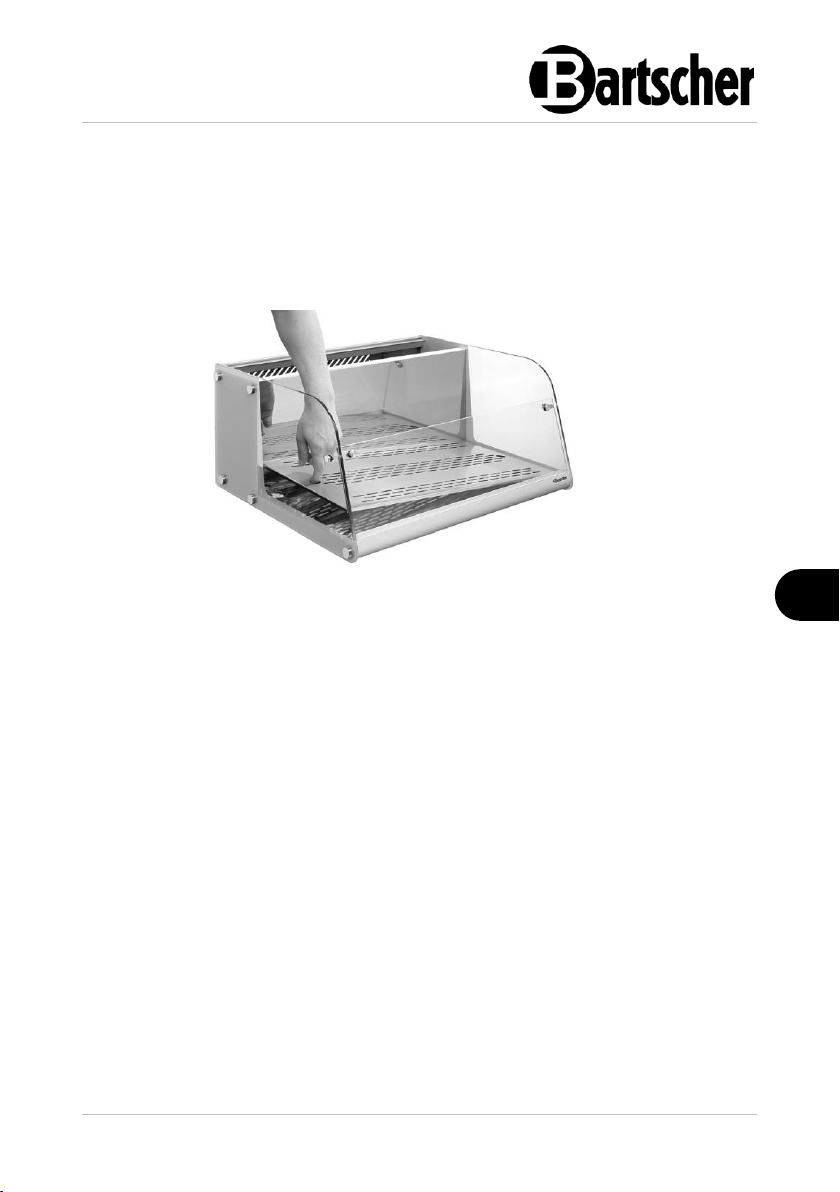

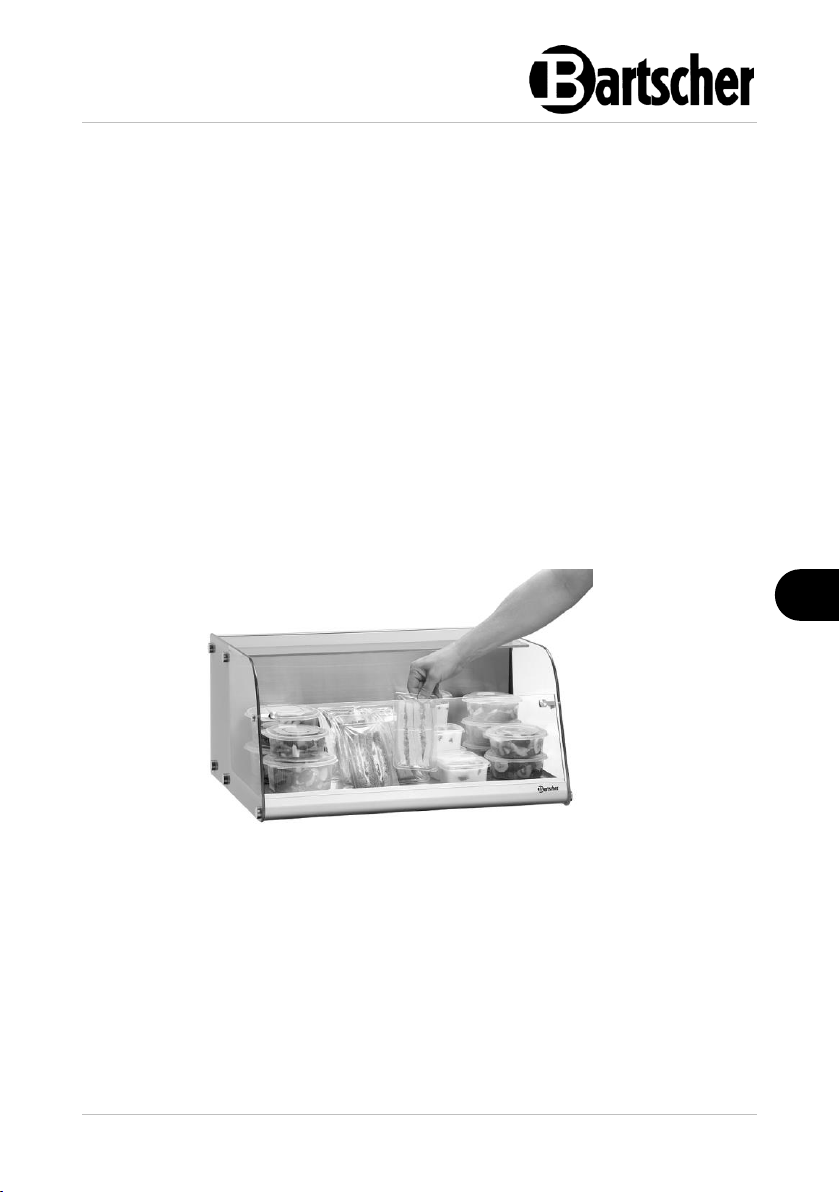

Abb. 2
Getränke / Lebensmittel kühlen
1. Bereiten Sie die geeigneten Getränke/Lebensmittel für die Kühlung in der
Kühlvitrine vor.
2. Stellen Sie nur verpackte Getränke, Salate, Snacks, Sandwiches, Joghurts, etc.
in die Kühlvitrine.
3. Sobald die eingestellte Temperatur im Inneren des Gerätes erreicht ist, erlischt
die LCD-Kühlanzeige und das Gerät ist zum Bestücken mit geeigneten
Lebensmitteln bereit.
4. Bestücken Sie die Kühlvitrine durch die extra große Öffnung.
HINWEIS!
Überfüllen Sie das Gerät nicht, achten Sie auf ausreichenden Abstand
zwischen den gelagerten Lebensmitteln, damit die Luftzirkulation durch
die Öffnungen in der Abstellfläche gewährleistet ist.
Stellen Sie keine warmen Speisen in die Kühlvitrine, lassen Sie diese
zuerst auf Raumtemperatur abkühlen.
5. Entnehmen Sie die Lebensmittel nach Bedarf.
Gerät ausschalten
1. Wenn Sie das Gerät nicht mehr benutzen oder es reinigen möchten, schalten
Sie es mit dem Ein-/Ausschalter aus.
2. Trennen Sie das Gerät von der Stromversorgung (Netzstecker ziehen!).
700239 17 / 22
Reinigung und Wartung
DE

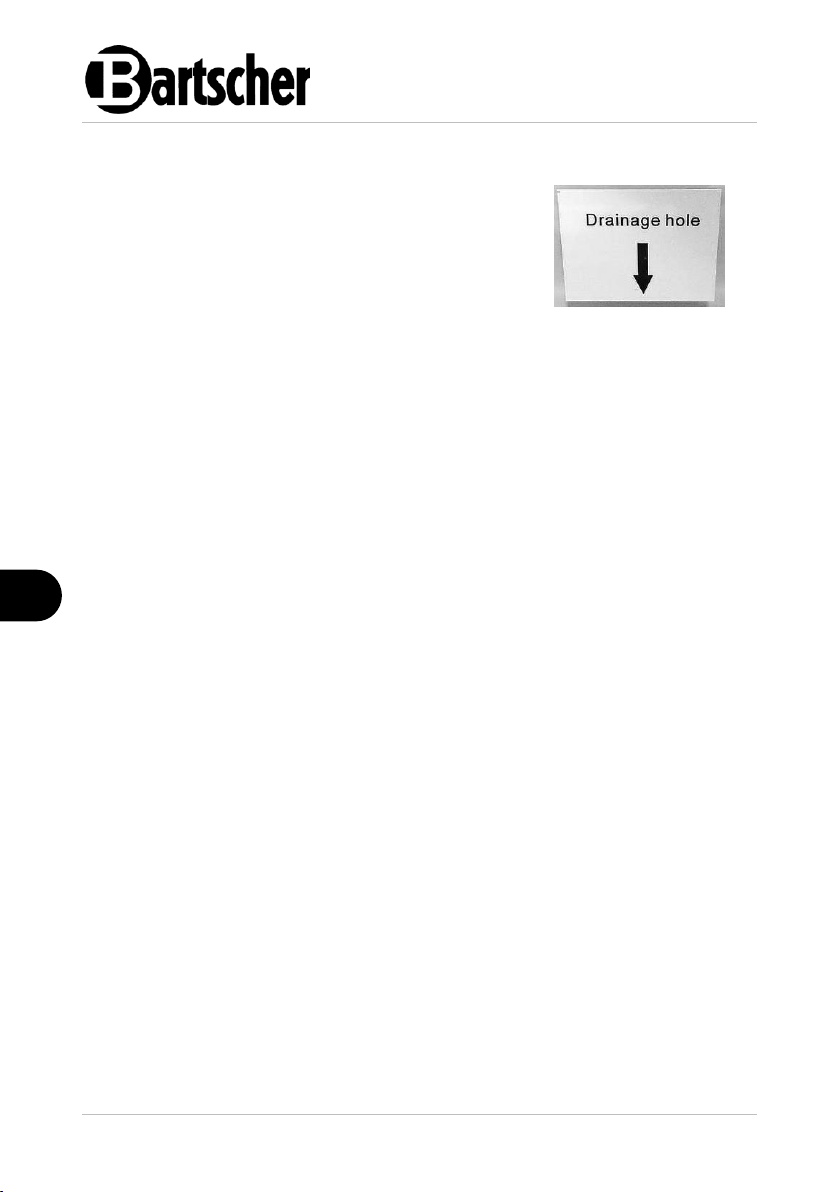

Sollte sich unter der Bodenplatte Kondenswasser
sammeln, kann dieses über den Schlauch an der
linken Seite unter dem Gerät abgelassen werden.
Die Position des Schlauches ist, wie rechts
abgebildet, gekennzeichnet.
Abb. 3
Kondenswasser ablassen
1. Ziehen Sie den Stopfen aus dem Schlauch.
2. Lassen Sie das Kondenswasser in einen geeigneten Behälter ablaufen.
3. Verschließen Sie den Schlauch anschließend wieder mit dem Stopfen.
6 Reinigung und Wartung
6.1 Sicherheitshinweise zur Reinigung
• Trennen Sie das Gerät vor der Reinigung von der Stromversorgung.
• Lassen Sie das Gerät vollständig abkühlen.
• Achten Sie darauf, dass kein Wasser in das Gerät eindringt. Tauchen Sie das
Gerät zum Reinigen nicht in Wasser oder andere Flüssigkeiten. Verwenden Sie
keinen Druckwasserstrahl, um das Gerät zu reinigen.
• Verwenden Sie keine spitzen oder metallischen Gegenstände (Messer, Gabel
etc.) um das Gerät zu reinigen. Spitze Gegenstände können das Gerät
beschädigen und bei Kontakt mit stromführenden Teilen zu einem Stromschlag
führen.
• Verwenden Sie zum Reinigen keine Scheuermittel, lösemittelhaltigen oder
ätzende Reinigungsmittel. Diese können die Oberfläche beschädigen.
18 / 22 700239
Reinigung und Wartung
DE
Abb. 4
6.2 Reinigung
1. Reinigen Sie das Gerät gründlich am Ende eines Arbeitstages.
2. Entnehmen Sie die Lebensmittel aus der Kühlvitrine und lagern Sie diese in der
Zwischenzeit im Kühlschrank, damit sie nicht verderben.
3. Nehmen Sie die obere Glasscheibe ab und die Bodenplatte aus dem Gerät
heraus.
4. Reinigen Sie die obere Glasscheibe und die Bodenplatte mit warmem Wasser,
mildem Reinigungsmittel und weichem Tuch oder Schwamm.
5. Wischen Sie mit klarem Wasser nach, um Rückstände vom Reinigungsmittel
restlos zu entfernen.
6. Reinigen Sie die Kühlvitrine innen und außen gründlich mit einem weichen,
feuchten Tuch.
7. Wischen Sie die gereinigten Flächen mit einem in klarem Wasser
angefeuchteten Tuch nach.
8. Trocknen Sie anschließend alle gereinigten Flächen und Teile gründlich mit
einem weichen Tuch ab.
9. Reinigen Sie die Kühlvitrine von innen regelmäßig mit einem für
Lebensmittelbereich geeigneten Desinfektionsreiniger.
10. Legen Sie die Bodenplatte wieder in das Gerät hinein und die obere
Glasscheibe auf das Gehäuse.
700239 19 / 22
Mögliche Funktionsstörungen
DE
Fehler
Mögliche Ursache
Behebung
Keine Kühlung
Netzstecker nicht richtig
eingesteckt
Netzstecker prüfen und
richtig einstecken
Sicherung der Stromversorgung defekt
Sicherung kontrollieren,
Gerät an anderer Steckdose
testen
Stromausfall
Stromversorgung prüfen
Temperaturregler defekt
Händler kontaktieren
Kühlmittelverlust
Händler kontaktieren
6.3 Wartung
Lassen Sie das Gerät mindestens 1-mal jährlich oder im Bedarfsfall durch
autorisiertes Fachpersonal überprüfen.
7 Mögliche Funktionsstörungen
Mögliche
Die folgende Tabelle enthält Beschreibungen von möglichen Ursachen und
Maßnahmen zur Behebung von Funktionsstörungen oder Fehler beim Betrieb des
Gerätes. Wenn sich die Funktionsstörungen nicht beheben lassen, kontaktieren Sie
den Kundendienst.
Geben Sie unbedingt die Artikel-Nummer, die Modell-Bezeichnung und die SerienNummer an. Diese Angaben finden Sie auf dem Typenschild des Gerätes.
20 / 22 700239
Mögliche Funktionsstörungen
DE
Fehler
Mögliche Ursache
Behebung
Kühlleistung nicht
ausreichend
Wärmequellen in der Nähe
oder direkte
Sonneneinstrahlung
Gerät von den
Wärmequellen entfernen
Schlechte Luftzirkulation um
das Gerät
Für ausreichenden Abstand
zu Wänden oder anderen
Gegenständen sorgen
Temperatureinstellung nicht
korrekt
Einstellung kontrollieren, evtl.
niedrigere Temperatur
einstellen
Abstand zwischen den
Gegenständen im Gerät zu
gering
Ausreichenden Abstand
zwischen den Gegenständen im Gerät einhalten
Gerät überfüllt
Überflüssige Gegenstände
entnehmen
Gerät gibt laute
Geräusche ab
Gerät steht nicht auf einer
ebenen Fläche
Gerät auf einer ebenen
Fläche aufstellen
Gerät berührt Wände oder
andere Gegenstände
Für ausreichenden Abstand
zu Wänden oder anderen
Gegenständen sorgen
Ersatzteile
Die im Anhang II der VERORDNUNG (EU) 2019/2018 aufgeführten Ersatzteile für
Reparaturen dieses Gerätes stehen für einen Zeitraum von mindestens acht Jahren
nach dem Inverkehrbringen des letzten Exemplars des Modells zur Verfügung.
700239 21 / 22
Entsorgung
DE
Elektrogeräte sind mit diesem Symbol gekennzeichnet.
Elektrogeräte müssen fachgerecht und umweltgerecht
verwertet und entsorgt werden. Elektrogeräte dürfen nicht in
den Hausmüll. Trennen Sie das Gerät von der
Stromversorgung und entfernen Sie das Anschlusskabel
vom Gerät.
8 Entsorgung
Elektrogeräte
Geben Sie Elektrogeräte bei den dafür vorgesehenen Sammelstellen ab.
Kältemittel
Das Treibmittel innerhalb des Gerätes ist brennbar. Die Entsorgung von diesem
feuergefährlichen Material muss in Übereinstimmung mit nationalen Bestimmungen
erfolgen.
