Bartscher 700.230 User Manual

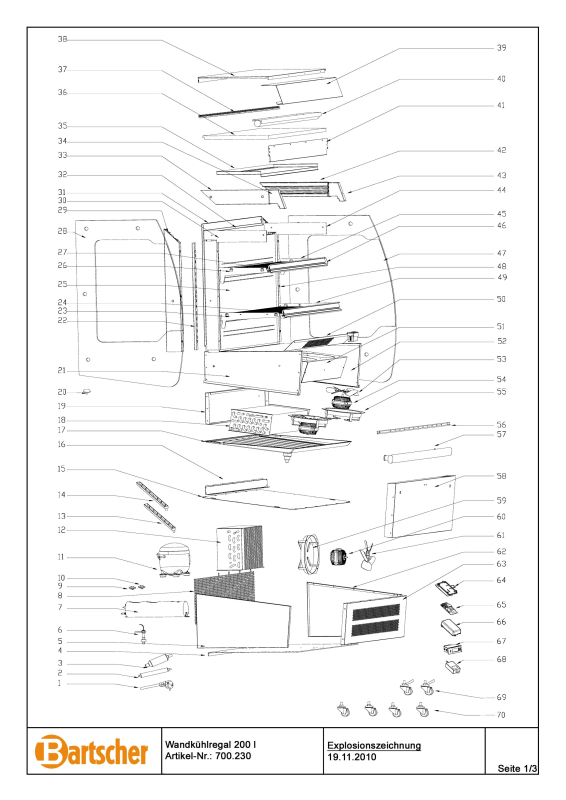

Page 1
Page 2
Pos. Artikelbeschreibung Description of item Artikel Nr./Item No.
1 Anschlusskabel power cord Auf Anfr./On req.
2 Trockner dryer Auf Anfr./On req.
3 Kältespeicher cold accumulator Auf Anfr./On req.
4 Grundplatte base plate Auf Anfr./On req.
5 Gehäuseteil ganz unten links casing very bottom left Auf Anfr./On req.
6 Füllstandfühler fill level probe 07002306
7 Wasserbehälter water basin 07002307
8 Lüftungsgitter ganz unten hinten air grille very bottom behind Auf Anfr./On req.
9 Sicherheitsthermostat (110 °C) safety thermostat (110 °C) 07002309
10 Sicherheitsthermostat (125 °C) safety thermostat (125 °C) 070023010
11 Kompressor compressor 070022010
12 Kondensator condenser Auf Anfr./On req.
13 Auslaufrutsche zur Scheibe links water chute for glass left Auf Anfr./On req.
14 Auslaufrutsche zur Scheibe rechts water chute for glass right Auf Anfr./On req.
15
cover plate for chasings very bottom
Auf Anfr./On req.
16
beam for cover plate for chasings very bottom
Auf Anfr./On req.
17 Plastikgrundplatte zum Verdampfer plastic base plate for evaporator Auf Anfr./On req.
18 Verdampfer evaporator 070023018
19 Gehäuseteil unten hinten chasing bottom behind Auf Anfr./On req.
20 Zierblende zur Mutter decorative cover for nut Auf Anfr./On req.
21 Gehäuseteil unten links chasing bottom left Auf Anfr./On req.
22
gear rod for shelf holding
Auf Anfr./On req.
23, 24, 46, 49 Regalboden unten komplett shelf bottom complete 070023024
24 Regalboden unten komplett shelf bottom complete => Pos. 23
25 Rückwand innen back board inside Auf Anfr./On req.
26, 27, 45, 46 Regalboden oben komplett shelf top complete 070023027
27 Regalboden oben komplett shelf top complete => Pos. 26
28 Glasscheibe links glass plate left 070023028
29 Befestigungsschiene links mounting bar left Auf Anfr./On req.
30 Befestigungsschiene links oben innen mounting bar left top inside Auf Anfr./On req.
31 Rückwand außen back board outside Auf Anfr./On req.
32 Isolierung hinten insulating behind Auf Anfr./On req.
33
Befestigungsschiene links oben außen
mounting bar left top outside Auf Anfr./On req.
34
holding left for mounting bar left top outside
Auf Anfr./On req.
35 Abdeckplatte oben innen cover plate top inside Auf Anfr./On req.
36 Isolierung oben insulating top Auf Anfr./On req.
37 Lochschiene oben perforated rail top Auf Anfr./On req.
38 Abdeckplatte oben außen cover plate top outside Auf Anfr./On req.
39 Gehäuseteil oben vorne chasing top in front Auf Anfr./On req.
40 Rollo curtain 070022042
41 Blende zum Rollo cover strip for curtain Auf Anfr./On req.
42
mounting bar right top outside
Auf Anfr./On req.
43
holding right for mounting bar right top outside
Auf Anfr./On req.
44
mounting bar right top inside
Auf Anfr./On req.
45 Regalboden oben komplett shelf top complete => Pos. 26
46 Regalboden unten komplett shelf bottom complete => Pos. 23/26
47 Glasscheibe rechts glass plate right 070023047
48 Befestigungsschiene rechts mounting bar right Auf Anfr./On req.
Seite 2/3
Wandkühlregal 200 l
Artikel-Nr.: 700.230
Ersatzteilliste
19.11.2010
Page 3
Pos. Artikelbeschreibung Description of item Artikel Nr./Item No.
49 Regalboden unten komplett shelf bottom complete => Pos. 23
50 Regalboden ganz unten shelf very bottom
Auf Anfr./On req.
51 Halterung zum Verdampfer holding for evaporator Auf Anfr./On req.
52 Gehäuseteil unten rechts chasing bottom right Auf Anfr./On req.
53 - 55 Verdampferlüfter komplett evaporator fan complete 070022053
56 LED LED 070023056
57 Griff handle Auf Anfr./On req.
58 Gehäuseteil unten vorne chasing bottom in front Auf Anfr./On req.
59 - 61 Kondensatorlüfter komplett condenser fan complete 070023060
62 Gehäuseteil ganz unten rechts chasing very bottom right Auf Anfr./On req.
63 Lüftungsgitter ganz unten vorne air grille very bottom in front Auf Anfr./On req.
64 - 66 Hauptplantine komplett main board complete 070023065
67 Bedienelektronik display 038286
68 Schalter zur LED switch for LED 070023068
69 Lenkrolle mit Bremse guide roll with brake 070023069
70 Lenkrolle guide roll 070023070
Seite 3/3
Wandkühlregal 200 l Artikel-Nr.: 700.230
Ersatzteilliste
19.11.2010
