46
700183
Bartscher GmbH
Franz-Kleine-Str. 28
D-33154 Salzkotten
Germania
tel.: +49 5258 971-0
fax.: +49 5258 971-120
Numero verde: +49 5258 971-197
www.bartscher.com
Versione: 1.0
Data di redazione: 2023-02-22
IT
2
Istruzioni per l'uso originali
1 Sicurezza ....................................................................................................... 2
1.1 Spiegazione delle espressioni di avvertimento ........................................ 2
1.2 Indicazioni di sicurezza ............................................................................ 3
1.3 Uso conforme alla destinazione ............................................................... 6
1.4 Uso non conforme alla destinazione ........................................................ 6
2 Informazioni generali ..................................................................................... 7
2.1 Responsabilità e garanzia ........................................................................ 7
2.2 Tutela dei diritti d’autore ........................................................................... 7
2.3 Dichiarazione di conformità ...................................................................... 7
3 Trasporto, imballaggio e stoccaggio .............................................................. 8
3.1 Controllo della consegna ......................................................................... 8
3.2 Imballaggio .............................................................................................. 8
3.3 Stoccaggio ............................................................................................... 8
4 Dati tecnici ..................................................................................................... 9
4.1 Dati tecnici ............................................................................................... 9
4.2 Funzioni dell’apparecchiatura ................................................................ 10

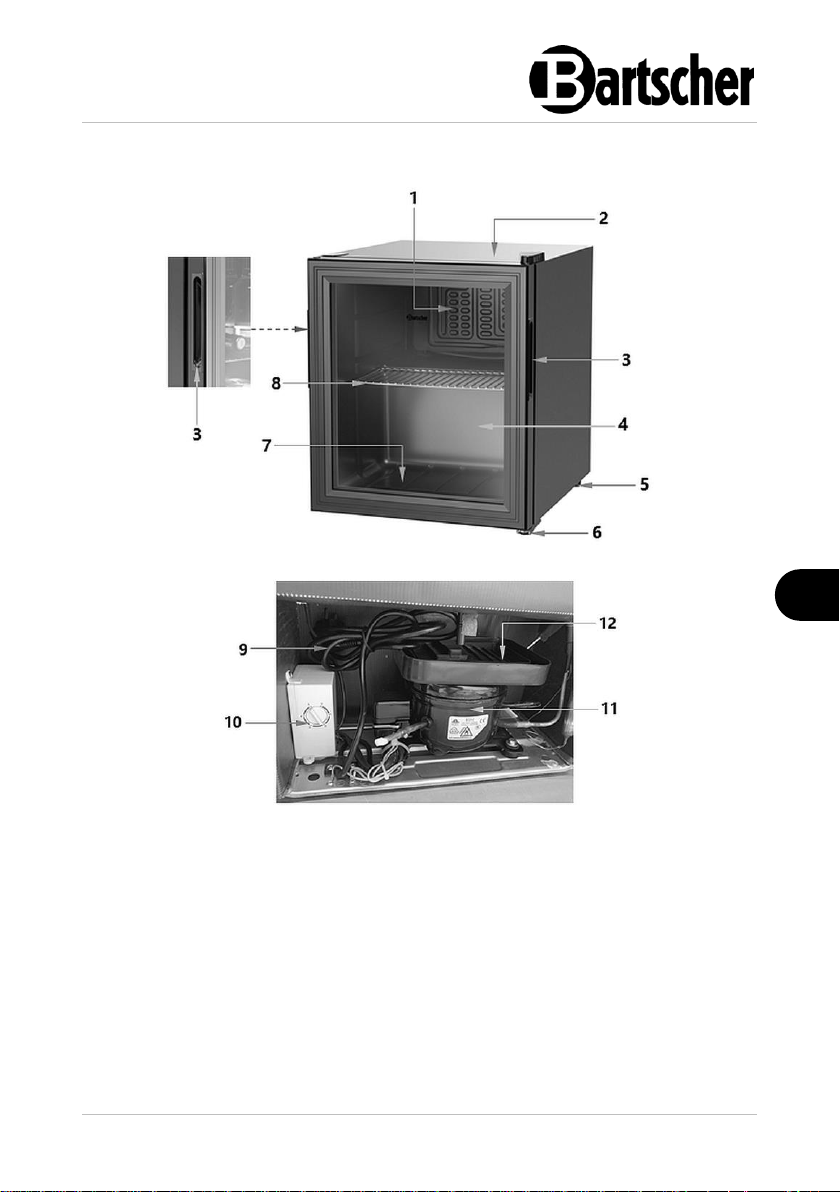

4.3 Elenco dei componenti dell'apparecchiatura .......................................... 11
5 Installazione e uso ....................................................................................... 12
5.1 Installazione ........................................................................................... 12
5.2 Uso ........................................................................................................ 16
6 Pulizia e manutenzione ............................................................................... 18
6.1 Norme di sicurezza durante la pulizia .................................................... 18
6.2 Pulizia .................................................................................................... 18
6.3 Manutenzione ........................................................................................ 19
7 Possibili malfunzionamenti .......................................................................... 20
8 Smaltimento................................................................................................. 22
700183 1 / 22
Sicurezza
IT
Prima di iniziare a utilizzare l’apparecchiatura, leggere
attentamente le manuale di utilizzo e conservarle in un luogo
sicuro!
PERICOLO!
L’espressione di avvertimento PERICOLO indica la presenza di un
pericolo tale da poter causare gravi lesioni o la morte.
Diese Bedienungsanleitung beschreibt di e Installation, Bedienung und Wartung d es Geräts und gilt als wichtige Inform ationsquelle und Nachschlagewer k. Die Kenntnis aller enthaltenen Sicherheits hinweise und Handlungsanweisungen sch afft die Voraussetzung für das si chere und sachgerechte Arbeiten mit dem Gerät. Darüber hinaus müssen die für den Einsatzbereich des Geräts g eltenden örtlichen Unfallverhütungsvorsc hriften und allgemeinen Sicherheits bestimmungen eingehalten werden. Dies e Bedienungsanleitung ist Bestan dteil des Produkts und muss in unmitt elbarer Nähe des Geräts für das In¬stall ations-, Bedienungs-, Wartungs- un d Reinigungspersonal jederzeit zugä nglich auf¬bewahrt werden. Wenn das Ger ät an eine dritte Person
weitergegeben wird, muss die Bedienung sanleitung mit ausgehändigt werden.
Le presenti istruzioni per l'uso contengono una descrizione dettagliata
dell'installazione del prodotto, del suo utilizzo e della manutenzione, informazioni
importanti e consigli. La conoscenza di tutte le indicazioni relative alla sicurezza e
all’uso contenute nel presente documento sono la condizione necessaria per l’uso
corretto e sicuro dell’apparecchiatura. Inoltre, trovano applicazione le norme di
sicurezza per la prevenzione degli incidenti, le norme di sicurezza sul luogo di
lavoro e le norme relative all’uso dell’apparecchiatura.
Prima di procedere con il lavoro e, soprattutto, prima di accendere
l’apparecchiatura, leggere attentamente le istruzioni per l’uso per evitare danni alle
persone e cose. L’uso non conforme può causare danni.
Le presenti istruzioni sono parte integrante del prodotto, devono essere conservate
vicino all’apparecchiatura ed essere sempre a disposizione. In caso di vendita
dell’apparecchiatura, è necessario trasmettere anche le presenti istruzioni.
1 Sicurezza
L’apparecchiatura è stata realizzata secondo le norme tecniche attualmente vigenti.
Tuttavia, il prodotto può costituire una fonte di pericolo qualora venga utilizzato in
modo erroneo o non conforme alla destinazione. Tutti gli utenti dovranno attenersi
alle informazioni contenute nelle presenti istruzioni per l’uso e dovranno rispettare
le indicazioni antinfortunistiche.
1.1 Spiegazione delle espressioni di avvertimento
Le indicazioni di sicurezza e le informazioni di avvertimento più importanti sono
segnalate, nelle presenti istruzioni, con particolari espressioni di avvertimento. Tale
indicazioni dovranno essere sempre rispettate al fine di evitare incidenti, nonché
danni a persone o cose.
2 / 22 700183
Sicurezza
IT
AVVERTENZA!
L’espressione di avvertimento AVVERTENZA indica la presenza di un
pericolo tale da causare lesioni mediamente gravi, gravi o la morte.
PRUDENZA!
L’espressione di avvertimento PRUDENZA indica la presenza di un
pericolo tale da causare lesioni leggere o moderate.
ATTENZIONE!
L’espressione di avvertimento ATTENZIONE indica i possibili pericoli
per i beni che possono verificarsi se l’utente non rispetta le norme di
sicurezza.
AVVISO!
Il simbolo AVVISO accompagna nuove informazioni e indicazioni
relative all'uso dell'apparecchiatura.
, die
1.2 Indicazioni di sicurezza
Corrente elettrica
• Una tensione di rete eccessiva o l’installazione non conforme possono causare
il rischio di fulminazione elettrica.
• L’apparecchiatura potrà essere collegata soltanto qualora i dati sulla targhetta
nominale siano conformi alla tensione di rete.
• Per evitare il cortocircuito, l’apparecchiatura deve essere sempre asciutta.
• In caso di malfunzionamenti, è necessario scollegare immediatamente
l’apparecchiatura dall’alimentazione elettrica.
• Non la presa dell’apparecchiatura con le mani bagnate.
• Non afferrare mai l’apparecchiatura caduta in acqua. Scollegare
l’apparecchiatura dall’alimentazione elettrica immediatamente.
• Qualsiasi riparazione o apertura del corpo esterno potrà essere eseguita
unicamente da specialisti e officine autorizzate.
• Non trasportare l’apparecchiatura tenendola per il cavo di collegamento.
• Non permette il contatto del cavo di collegamento con fonti di calore e oggetti
taglienti.
700183 3 / 22
Sicurezza
IT
• Il cavo di collegamento non potrà essere piegato, premuto né annodato.
• Il cavo di collegamento dell’apparecchiatura dovrà sempre essere interamente
srotolato.
• Non collocare mai l'apparecchiatura o altri oggetti sul cavo di collegamento.
• Per scollegare l’apparecchiatura dall’alimentazione elettrica, staccare la spina
dalla presa.
• Il cavo di alimentazione andrà verificato regolarmente per rilevare eventuali
danni. Non usare mai l'apparecchiatura con il cavo di alimentazione
danneggiato. Qualora il cavo sia danneggiato, per evitare pericoli, richiedere la
sua sostituzione a un centro assistenza autorizzato o ad un elettricista
qualificato.
Rischio d’incendio/ rischio legato ai materiali infiammabili / rischio di
esplosione!
• Non usare altri dispositivi elettrici all'interno dell'apparecchiatura.
• Non conservare né usare benzina o altri gas o liquidi infiammabile nelle
vicinanze di questo o di un altro dispositivo. I gas possono causare il rischio di
incendi o di esplosione.
• Non inserire esplosivi, come aerosol con propellenti facilmente infiammabili,
all’interno del dispositivo. Dai recipienti contenenti gas e liquidi infiammabili, in
presenza di basse temperatura, possono verificarsi rilasci di contenuto. Tali
rilasci si possono incendiare a causa delle scintille prodotte dai dispositivi
elettrici. Rischio di esplosione!
• In caso di perdita dell’agente refrigerante, estrarre la spina dalla presa.
Rimuovere tutte le fonti di iniezione situate nelle vicinanze, ventilare l'ambiente
e contattare il servizio assistenza. Evitare il contatto dell'agente refrigerante con
gli occhi, poiché esiste un grave rischio di lesioni oculari.
• Non usare mai liquidi facilmente infiammabili per la pulizia del dispositivo e dei
suoi elementi. I gas prodotti possono causare incendi o esplosioni.
• In caso di incendio, prima di iniziare le operazioni di estinzione, staccare
l'apparecchiatura dalla rete elettrica. Non estinguere il fuoco con acqua quando
l’apparecchiatura è collegata all’alimentazione elettrica. Dopo lo spegnimento
dell’incendio, garantire un ricambio d’aria adeguato.
• Il processo di sbrinamento non potrà essere accelerato con dispositivi meccanici
o fonti di energia termica (candele o resistenze), né in altro modo. Il vapore
prodotto può causare cortocircuiti, mentre le temperature eccessivo possono
danneggiare il dispositivo.
• Durante l’uso, tutti i fori di ventilazione dell'apparecchiatura dovranno essere
scoperti.
• Non danneggiare mai l’impianto di raffreddamento nel dispositivo.
4 / 22 700183
Sicurezza
IT
Personale
• L’apparecchiatura non deve essere usata dalle persone (inclusi i bambini) con le
capacità fisiche, sensoriali o mentali ridotte oppure con l’esperienza o le
conoscenze insufficienti.
• I bambini devono essere sorvegliati per assicurarsi che non giochino con
l’apparecchiatura e non la accendono.
• Gli interventi di manutenzione ordinaria e di pulizia non devono essere effettuati
dai bambini.
• I bambini tra i 3 e gli 8 anni possono caricare e scaricare il frigorifero.
Uso scorretto
• L’uso non conforme o vietato può causare il danneggiamento
dell’apparecchiatura.
• L’apparecchiatura può essere usata solo se le sue condizioni tecniche non
suscitano dubbi e permettono di farla funzionare in piena sicurezza.
• L’apparecchiatura può essere usata solo se tutti gli allacci sono a norma.
• L’apparecchiatura può essere usata solo se è pulita.
• Usare solamente i ricambi originali. Non effettuare mai riparazioni autonome
dell'apparecchiatura.
• È vietato modificare o manomettere l’apparecchiatura.
• Non realizzare fori nel dispositivo né montare oggetti su di esso.
• Regolare adeguatamente i piedini.
700183 5 / 22
Sicurezza
IT
1.3 Uso conforme alla destinazione
Qualsiasi uso diverso e/o non conforme alle indicazioni di cui alle presenti istruzioni
è vietato e ritenuto non conforme alla destinazione d’uso.
Il seguente uso è conforme alla destinazione:
– Raffreddare e conservare le bibite e gli spuntini idonei.
L’apparecchio in oggetto è progettato per funzionare in un ambiente con una
temperatura massima di 25°C e un’umidità relativa del 60%.
1.4 Uso non conforme alla destinazione
L’utilizzo non conforme alla destinazione potrà comportare danni a persone e cose,
a causa di tensioni elettriche pericolose, fiamme e alte temperature.
L’apparecchiatura serve soltanto per effettuare le operazioni descritte nelle presenti
istruzioni.
Il seguente uso è conforme alla destinazione:
– Conservazione di oggetti e liquidi infiammabili o esplosivi,come etere,
nafta o colle;
– Conservazione di materiali esplosivi, come aerosol con propellenti
facilmente infiammabili;
– Conservare prodotti farmaceutici o sangue;
– Conservazione di animali vivi.
6 / 22 700183
Informazioni generali
IT
2 Informazioni generali
2.1 Responsabilità e garanzia
Tutte le informazioni e indicazioni contenute nelle presenti istruzioni per l’uso sono
state elencate considerando le leggi vigenti, le conoscenze attuali in materia di
costruzioni, le nozioni ingegneristiche, le nostre conoscenze e la nostra esperienza
pluriennale. In caso di ordinazioni per modelli speciali o opzioni extra, nonché in
caso di applicazione delle recenti cognizioni tecniche, in alcune circostanze la
presente apparecchiatura può non essere conforme alle presenti indicazioni e ai
numerosi disegni contenuti nelle istruzioni per l’uso.
Il fabbricante non risponderà in alcun modo dei danni e dei malfunzionamenti dovuti
a:
– mancato rispetto delle indicazioni,
– uso non conforme alla destinazione,
– introduzione di modifiche tecniche da parte dell'utente,
– uso di pezzi di ricambio non ammissibili.
Ci riserviamo il diritto di apportare modifiche tecniche al prodotto, con l'obiettivo di
migliorare le proprietà del prodotto e di renderlo più efficiente.
Il periodo di garanzia è di 24 mesi dalla data di acquisto.
2.2 Tutela dei diritti d’autore
Le presenti istruzioni per l’uso e i testi in esse contenuti, le foto e gli altri elementi,
sono tutelati dai diritti d'autore. Senza il consenso scritto del fabbricante, si fa
divieto di riprodurre il testo delle istruzioni per l'uso in qualsiasi forma e in qualsiasi
modo (frammenti compresi) e di utilizzare e/o trasmettere il suo contenuto a terzi.
Le violazioni del divieto di cui sopra comporteranno la necessità di versare un
risarcimento. Ci riserviamo il diritto di presentare ulteriori rivendicazioni.
2.3 Dichiarazione di conformità
L’apparecchiatura rispetta le norme attualmente vigenti e le direttive dell'Unione
Europea. Quanto detto è confermato nella Dichiarazione di Conformità CE. In caso
di necessità, saremo lieti di inviarvi la Dichiarazione di Conformità corrispondente.
700183 7 / 22
Trasporto, imballaggio e stoccaggio
IT
3 Trasporto, imballaggio e stoccaggio
3.1 Controllo della consegna
Quando la consegna giungerà a destinazione, sarà necessario accertarsi
tempestivamente della sua completezza e dell'assenza di danni arrecati nel corso
del trasporto. Qualora vengano rilevati danni visibili dovuti al trasporto, il cliente
dovrà rifiutarsi di prendere in consegna l'apparecchiatura o effettuare una presa in
consegna condizionale. Sui documenti di trasporto / lettera di vettura del corriere
sarà necessario indicare il tipo di danno rilevato e presentare un reclamo. I danni
rilevati andranno segnalati subito dopo la loro rilevazione, poiché le richieste di
rimborso dovranno essere segnalate entro i termini vigenti.
In caso di mancanza di elementi o accessori occorre contattare il nostro Servizio
Clienti.
3.2 Imballaggio
Si prega di non gettare la confezione in cartone. Essa, infatti, può rivelarsi
necessaria per conservare il dispositivo in caso di trasloco o spedizione
dell'apparecchiatura al nostro centro assistenza qualora si rilevino danni.
L’imballaggio e i vari elementi sono realizzati con materiali riciclabili. In particolare,
tali elementi sono: pellicole e sacchi in plastica, confezione in cartone.
Durante lo smaltimento dell'imballaggio, rispettare le norme vigenti in un dato
paese. I materiali di imballaggio riutilizzabili dovranno essere riciclati.
3.3 Stoccaggio
La confezione dovrà restare chiusa fino al momento dell’installazione
dell'apparecchiatura. Durante lo stoccaggio, attenersi alle indicazioni riportate
sull’esterno, relative al posizionamento e al magazzinaggio. La confezione potrà
essere conservata solo nelle seguenti condizioni:
– in ambienti chiusi
– in ambiente asciutto e privo di polveri
– lontano da agenti aggressivi
– al riparo dalla luce solare
– in un luogo protetto da urti.
In caso di immagazzinamento prolungato (oltre 3 mesi), occorre regolarmente
controllare le condizioni di tutti gli elementi e dell’imballo. Se necessario, l’imballo
deve essere sostituito con uno nuovo.
8 / 22 700183
Dati tecnici
IT
Nome:
Frigorifero con porta di vetro 46
N. art.:
700183
Materiale:
lamiera d'acciaio zincata
Materiale interno:
plastico
Capacità in l:
46
Intervallo di temperatura da – a in °C:
4 - 18
Regolazione della temperatura, livelli:
5
Temperatura ambiente fino a, in °C:
25
Agente refrigerante / quantità in kg:
R600a / 0,018
Classe climatica:
N
Classe energetica:
D (EU Nr. 2019/2024)
Consumo di energia in kWh / anno:
329
Numero di porte:
1
Numero di ripiani:
1
Dimensioni dei ripiani (larg. x prof.) in mm:
365 x 165
Potenza di collegamento:
0,085 kW | 220-240 V | 50 Hz
Dimensioni (larg. x prof. x alt.) in mm:
432 x 484 x 516
Peso in kg:
15,0
4 Dati tecnici
4.1 Dati tecnici
Ci si riserva il diritto di apportare modifiche tecniche!
700183 9 / 22
Dati tecnici
IT
Versione / caratteristiche
• Colore: nero
• Raffreddamento: compressore
• Controllo: manopola
• Termostato
• Funzione di sbrinamento automatico
• Evaporazione della condensa
• Tipo di ripiani: acciaio inossidabile, griglia
• Ripiani regolabili in altezza
• Tipo di porta: anta a battente, vetro
• Vetro anteriore: con cornice / telaio
• Porta apribile a destra con possibilità di invertire il senso di apertura
• Tipo di vetrata:
– vetrata singola
– vetro di sicurezza
• Isolamento: ciclopentano, 28 mm
Ulteriori dati sul frigorifero sono disponibili sul nostro sito web www.bartscher.com o
nell’informativa registrata ai sensi del regolamento (UE) 2019/2024 nella banca dati
dei prodotti all’indirizzo https://energy-label.ec.europa.eu/. Inserire il numero di
articolo del relativo modello.
4.2 Funzioni dell’apparecchiatura
L’armadio frigorifero dalle dimensioni compatte e con la porta vetrata è progettato
per raffreddare e conservare bibite e prodotti alimentari adatti in confezioni o
contenitori.
Grazie ai ripiani regolabili in altezza è possibile caricarlo a seconda delle necessità.
L’apparecchio offre una soluzione ideale per conservare in uno spazio ridotto piccoli
prodotti alimentari refrigerati anche nell’area self-service di chioschi, snack bar o
stazioni di servizio.
10 / 22 700183
Dati tecnici
IT
Vista posteriore
Fig. 1
1. Parete posteriore con sensore
di temperatura
2. Corpo esterno
3. Maniglia ergonomica della
porta (2x)
4. Porta dell’apparecchio
5. Guida di montaggio, posteriore
6. Piedino anteriore (2x) regolabile in
altezza
7. Ripiano inferiore
8. Griglia (ripiano)
9. Cavo di alimentazione
10. Regolatore di temperatura
11. Compressore
12. Vasca di raccolta della condensa
4.3 Elenco dei componenti dell'apparecchiatura
700183 11 / 22
Installazione e uso
IT
PRUDENZA!
Pericolo di soffocamento!
I bambini non devono giocare con l’imballaggio (sacchetti di plastica,
elementi di polistirolo).
5 Installazione e uso
5.1 Installazione
Rimozione dell’imballo / installazione
• Aprire l’imballo, rimuovere tutti i suoi elementi esterni e interni, nonché le
protezioni per il trasporto.
• Se l’apparecchiatura è stata messa in sicurezza con la pellicola, rimuoverla. La
pellicola andrà staccata lentamente, in modo da non lasciare residui di colla.
Eventuali residui di colla andranno rimossi con un solvente adeguato.
• Fare attenzione a non danneggiare la targhetta dati o le espressioni di
avvertimento.
• Non collocare mai l’apparecchiatura in un ambiente umido o bagnato.
• L’apparecchiatura deve essere collocata in modo tale da poterla scollegare in
modo facile e veloce se necessario.
• L’apparecchiatura deve essere collocata sulle seguenti superfici:
– uniforme, con portata adeguata, resistente all’acqua, asciutta e
resistente ad alte temperature
– abbastanza grande da non ostacolare il lavoro
– facilmente accessibile
– con una buona ventilazione.
• Non installare l’apparecchio nei luoghi esposti direttamente ai raggi solari o
vicino alle fonti di calore (cucina, termosifone, altri dispositivi di riscaldamento
ecc.). Le fonti di calore possono influire negativamente sul consumo energetico
e limitare le funzioni dell’apparecchio.
• L’apparecchio non deve entrare in contatto con le tubature del riscaldamento,
del gas e delle fogne o con altri apparecchi elettrici.
• Collocare il frigorifero in un locale ben ventilato e asciutto, la cui temperatura
ambiente corrisponde alla classe climatica a cui l’apparecchio è destinato. La
classe climatica è riportata sulla targhetta dati (all’interno o sul retro
dell’apparecchio) e nel capitolo “Dati tecnici” delle presenti istruzioni per l’uso.
• Non usare l’apparecchio nei locali non riscaldati o sul balcone.
12 / 22 700183
Installazione e uso
IT
1. Occorre garantire la circolazione libera
dell’aria nella parte posteriore e
superiore dell’apparecchio.
2. Mantenere le seguenti distanze minime
dalle pareti o dagli altri oggetti:
– sul lato sinistro e destro: 150 mm
– sul retro: 100 mm
– dall’alto: 100 mm
Nel caso in cui non fosse possibile garantire
le distanze sopra indicate, provvedere al
fissaggio di un adeguato pannello isolante
per riflettere la radiazione termica.
Fig. 2
• Per evitare danni al compressore, durante l’installazione o il trasporto non
inclinare l’apparecchio ad un angolo superiore a 30°.
• Qualora l’apparecchio debba essere spostato in un altro luogo, procedere nel
modo indicato a seguire:
– staccare la spina dalla presa,
– estrarre il contenuto dell’apparecchio,
– incollare bene tutti gli elementi liberi nel vano interno e bloccare la porta
con il nastro adesivo,
– l’apparecchio può essere trasportato solo in posizione verticale.
ATTENZIONE!
L’inosservanza delle distanze specificate aumenta il consumo di energia o
provoca il surriscaldamento del compressore.
700183 13 / 22
Installazione e uso
IT
3. Se necessario, livellare l’apparecchio,
agendo sui due piedini regolabili in
altezza che si trovano nella sua parte
frontale (fig. 4):
– girarli in senso antiorario per
rialzare la parte anteriore,
– girarli in senso orario per
abbassarla.
Fig. 3
NOTA BENE!
Se l’armadio non è ben livellato, la porta non si chiuderà correttamente e il
vano frigorifero non sarà a tenuta.
La guarnizione della porta deve garantire una tenuta adeguata quando la
porta è chiusa.
4. Rimuovere dall’apparecchio il nastro adesivo.
Cambio del senso di apertura della porta del frigorifero
La cerniera della porta può essere cambiata a seconda delle esigenze da destra a
sinistra.
ATTENZIONE!
Prima di procedere alla sostituzione della cerniera della porta, portare il
regolatore di temperatura nella posizione OFF (0) e staccare dalla presa la
spina del cavo di alimentazione.
Per cambiare il senso di apertura della porta, il frigorifero non deve essere
posizionato orizzontalmente.
Per la sostituzione delle cerniere della porta procedere come segue:
1. Inclinare l’apparecchio all’indietro (max 45°) e sostenerlo bene.
2. Svitare dalla base il piedino regolabile anteriore presente sul lato sinistro.
3. Allentare le viti sul fondo dell’apparecchio e rimuovere la cerniera inferiore della
porta.
4. Installare la cerniera inferiore della porta sul lato opposto e serrare le viti.
5. Fissare sul lato opposto il piedino regolabile rimosso.
6. Posizionare l’apparecchio in verticale.
7. Togliere il copricerniere della porta superiore dell’apparecchio.
8. Allentare le viti e rimuovere la cerniera superiore della porta.
14 / 22 700183
Installazione e uso
IT
9. Sistemare la cerniera superiore della porta sul lato opposto e serrarla con le viti.
10. Fissare nuovamente il copricerniere della porta.
11. Assicurarsi che la porta sia in posizione verticale e possa essere chiusa
facilmente.
NOTA BENE!
Quando si cambia la cerniera della porta, sussiste il rischio che la relativa
guarnizione si allenti.
Provvedere a che la guarnizione sia fissata correttamente alla porta.
Collegamento alla rete elettrica
• Verificare che i dati tecnici dell'apparecchiatura (vedi targhetta nominale) siano
conformi ai dati della rete elettrica locale.
• L’apparecchiatura deve essere collegata ad una presa singola con messa a
terra. Non collegare il dispositivo a una presa multipla.
• Il cavo di collegamento deve essere sistemato in modo tale da non poterlo
calpestare o inciampare.
• Dopo il trasporto, attendere almeno 8 ore prima di collegare l’apparecchio
all’alimentazione.
• Se in fase di installazione il frigorifero è stato inclinato più di 30°, prima di
collegarlo alla rete elettrica attendere almeno 4 ore.
ATTENZIONE!
L’inosservanza di questa regola può portare alla rottura del compressore.
• Dopo lo spegnimento (per pulizia, riparazione, spostamento in un altro luogo
ecc.) il frigorifero può essere riacceso solo dopo 15 minuti.
• Al termine dell’installazione assicurarsi che la spina sia accessibile.
• Assicurarsi che la parte posteriore dell’apparecchio non abbia schiacciato o
danneggiato in un altro modo la spina di rete.
700183 15 / 22
Installazione e uso
IT
Per impostare la temperatura interna agire sul
regolatore di temperatura. Esso si trova sul retro
dell’apparecchio.
Sono possibili le seguenti impostazioni:
0 – OFF
1 – impostazione max della temperatura
5 – impostazione min della temperatura
Fig. 4
5.2 Uso
Indicazioni per l’utente
• Le mensole possono essere collocate ad altezze diverse. Devono essere
collocate a seconda delle contenitori con bibite, per sfruttare al massimo lo
spazio interno.
• Le bibite o gli snack vanno sistemati sulle mensole o sulle mensole da sportello,
alla distanza (l’uno dall’altro) che garantisca una buona circolazione d’aria
all’interno dell’apparecchiatura. Le distanze troppo piccole possono avere un
impatto negativo sul raffreddamento.
• Per ridurre la perdita di aria fredda, il tempo di apertura dello sportello dovrà
essere il più spesso. Non aprire lo sportello troppo spesso.
• Se l’apparecchiatura rimarrà spenta per un lungo periodo di tempo, lasciare
aperto lo sportello.
Preparazione dell’armadio frigorifero vetrato
1. Prima del primo uso, l’apparecchio e gli accessori devono essere puliti come da
indicazioni riportate nella sezione 6 “Pulizia e manutenzione”.
2. Al termine delle operazioni, asciugare con cura l’apparecchio e gli accessori.
3. Sistemare il ripiano nell’armadio frigorifero all’altezza desiderata.
Funzionamento dell’apparecchio
1. Collegare l'apparecchio ad un’adeguata presa singola.
NOTA BENE!
Per risparmiare energia ed evitare sprechi di cibo, il regolatore di
temperatura deve essere impostato come segue:
– livelli 1-2 in inverno
16 / 22 700183
Installazione e uso
IT
Fig. 5
– livelli 4-5 in estate
– livello 3 nelle stagioni intermedie.
2. Quando si mette in funzione l’apparecchio per la prima volta, impostare prima la
temperatura al livello più alto (5).
3. Dopo 20 minuti, impostare il regolatore di temperatura sul livello medio (3).
4. Collocare bevande o spuntini adatti sul ripiano o sulla superficie ripiano
inferiore.
5. Chiudere la porta dell’apparecchio.
Sbrinamento automatico
L’armadio frigorifero si sbrina automaticamente.
Le goccioline di ghiaccio che si formano sulla superficie interna della parete
posteriore dell’armadio frigorifero si sciolgono durante le pause di lavoro del
compressore. L’acqua che si scioglie defluisce, attraverso il foro di scarico presente
nel gocciolatoio di accumulo della condensa (A), fino alla vasca di raccolta della
condensa sul compressore, dove evapora.
Spegnimento dell’apparecchio
1. Se l’apparecchio non sarà più usato, girare il regolatore di temperatura in
posizione “0” (10, fig. 1).
2. Scollegare l’apparecchio dall’alimentazione elettrica (staccare la spina dalla
presa!).
700183 17 / 22
Pulizia e manutenzione
IT
6 Pulizia e manutenzione
6.1 Norme di sicurezza durante la pulizia
• Prima di procedere con la pulizia, scollegare l’apparecchiatura
dall’alimentazione elettrica.
• Lasciare raffreddare completamente l’apparecchiatura.
• Impedire l'accesso dell'acqua all'interno dell'apparecchiatura. Non immergere il
dispositivo in acqua o in altri liquidi. Non usare mai getti d’acqua in pressione
per pulire l’apparecchiatura.
• Non pulire l’apparecchiatura con oggetti affilati o metallici (coltello, forchetta,
ecc.). Gli oggetti affilati possono danneggiare l’apparecchiatura e, a contatto con
gli elementi conduttori, possono causare il rischio di fulminazione.
• Per la pulizia, non utilizzare agenti abrasivi, contenenti solventi, e detergenti
abrasivi. Essi, infatti, possono danneggiare la superficie.
6.2 Pulizia
1. Pulire sistematicamente l’apparecchio.
2. Per il periodo di pulizia, togliere dall’apparecchio tutti gli oggetti e conservarli in
un luogo fresco.
3. Estrarre il ripiano dall’apparecchio.
4. Lavare il ripiano con un detergente delicato e un panno morbido o con una
spugna e l’acqua calda.
5. Sciacquare il ripiano con l’acqua pulita e asciugarlo con un panno morbido.
4. Proteggere sempre le superfici interne dell’apparecchio e tutte le parti in plastica
dal contatto con grassi, acidi e salse. Se tali sostanze finiscono comunque su
dette superfici, rimuoverle immediatamente con l’acqua tiepida e un detergente
delicato.
ATTENZIONE!
Non usare mai l’acqua calda per pulire il frigorifero!
5. Il foro di scarico presente nella parete posteriore del vano frigorifero va pulito
sistematicamente con il dispositivo di pulizia fornito.
6. Pulire le superfici interne ed esterne dell’apparecchio con un panno morbido e
inumidito. Ove necessario, usare un detergente delicato.
7. Passare sopra le superfici lavate un panno imbevuto di acqua pulita.
8. Pulire sistematicamente la porta e la relativa guarnizione con un panno morbido
e umido.
9. Le superfici lavate vanno accuratamente asciugate.
18 / 22 700183
Pulizia e manutenzione
IT
10. Dopo la pulizia, lasciare la porta aperta affinché l’apparecchio possa asciugarsi
completamente.
11. Almeno una volta all’anno, rimuovere la polvere che si è accumulata sulla
parete posteriore dell’armadio frigorifero e sul compressore.
ATTENZIONE!
Un compressore sporco pregiudica il buon funzionamento
dell’apparecchio e ne aumenta il consumo di energia.
È vietato pulire il compressore con l’acqua!
Usare una spazzola morbida e asciutta, un panno elettrostatico o un
aspirapolvere.
6.3 Manutenzione
Far ispezionare l’apparecchio da un tecnico specializzato almeno una volta all’anno
o secondo necessità.
700183 19 / 22
Possibili malfunzionamenti
IT
Errore
Possibile causa
Rimedio
Non funziona
Spina non inserita
correttamente.
Staccare la spina dalla
presa e inserirla
nuovamente
Guasto al fusibile di
alimentazione elettrica
Controllare il fusibile,
verificare l’apparecchio,
collegandolo ad un’altra
presa
Assenza della corrente
elettrica
Controllare l’alimentazione
elettrica
Capacità di
raffreddamento
insufficiente
Compressore bloccato dalla
polvere
Pulire accuratamente il
compressore
Radiazione solare diretta o
fonti di calore nelle
vicinanze
Discostare l’apparecchio
dalle fonti di calore
Cattiva circolazione dell’aria
attorno all’apparecchio
Garantire la distanza
sufficiente dalle pareti o
dagli altri oggetti
La porta non è chiusa bene
o è rimasta aperta troppo a
lungo
Chiudere bene la porta,
ridurre al minimo i tempi di
apertura della porta
Guarnizione della porta
danneggiata o deformata
Contattare il servizio di
assistenza
7 Possibili malfunzionamenti
Mögliche
La tabella a seguire riporta le descrizioni delle possibili cause e dei metodi di
rimozione dei malfunzionamenti o degli errori rilevati durante l'uso del dispositivo.
Qualora non sia possibile eliminare i problemi, contattare il servizio assistenza.
In tale caso assicurarsi di citare il numero di articolo, il nome del modello e il
numero di serie. Questi dati si trovano sulla targhetta dati del frigorifero.
20 / 22 700183
Possibili malfunzionamenti
IT
Errore
Possibile causa
Rimedio
Capacità di
raffreddamento
insufficiente
Spazi troppo ridotti tra gli
oggetti all’interno
dell’apparecchio o quantità
eccessiva di articoli
all’interno
Garantire le distanze
sufficienti tra gli articoli
all’interno dell’apparecchio,
rimuovere i prodotti
superflui
Impostazione errata del
regolatore di temperatura
Impostare correttamente il
regolatore di temperatura
Aumenta il livello di
rumore generato
dall’armadio
frigorifero
Armadio frigorifero non
collocato su una superficie
piana
Collocare l’armadio
frigorifero su una superficie
piana
L’apparecchio tocca le
pareti o altri oggetti
Garantire la distanza
sufficiente tra la parete o
altri oggetti
Gli oggetti nell’armadio
frigorifero si toccano fra loro
Assicurare una distanza
sufficiente tra gli oggetti
L’acqua si accumula
nella vasca di
raccolta della
condensa, ma non
defluisce
correttamente
Il foro di scarico della vasca
di raccolta della condensa è
intasato
Liberare il foro di scarico
della vasca di raccolta della
condensa con il dispositivo
di pulizia in dotazione
I seguenti fenomeni non costituiscono malfunzionamenti:
I rumori prodotti dall’armadio frigorifero durante il funzionamento sono normali e
non indicano il malfunzionamento.
– gli sguazzi, gorgoglii e frusci sono dovuti alla circolazione dell’agente
refrigerante nel sistema di raffreddamento.
– un ringhio/un ululo breve o un click sono udibili al momento di
accensione del compressore dell’apparecchio.
700183 21 / 22
Smaltimento
IT
Le apparecchiature elettriche sono provviste di questo simbolo. Le
apparecchiature elettriche devono essere smaltite e riciclate in
modo corretto, in pieno rispetto dell’ambiente naturale. Non
gettare le apparecchiature elettriche insieme ai rifiuti domestici.
Scollegare l’apparecchiatura dall’alimentazione elettrica e
rimuovere il cavo di collegamento.
8 Smaltimento
Apparecchiature elettriche
Le apparecchiature elettriche devono essere consegnate nei centri di raccolta
specializzati.
Agente refrigerante
Il propellente utilizzato nel dispositivo è facilmente infiammabile. Lo smaltimento
dovrà svolgersi nel rispetto delle norme nazionali.
22 / 22 700183
Loading...
