BR1200 GS
306800
Bartscher GmbH
Franz-Kleine-Str. 28
D-33154 Salzkotten
Німеччина
Тел. +49 5258 971-0
Факс: +49 5258 971-120
Технічна допомога: +49 5258 971-197
www.bartscher.com
Версія: 1.0
Дата підготовки: 2024-01-02
Оригінальна інструкція по монтажу
UK
UK
Назва:
Мобільний мийний центр
BR1200 GS
Номер арт.:
306800
Матеріал:
нержавіюча сталь
Кількість чаш:
1
Розміри робочої камери (шир. x гл. x
вис.) в мм:
400 x 500 x 285
Об’єм чаші в літрах:
57
Діаметр зливу води в мм:
40
Бортик в мм:
240
Розміри вирізу для посудомийної
машини:
602 x 685 x 856
Кількість напрямних роликів:
4
Діаметр роликів в мм:
55
Кількість ніжок:
4
Ніжки з регулюванням висоти від - до в
мм:
65 - 90
Розміри (шир. х гл. х вис.) в мм:
1.200 x 700 x 1200
Вага в кг:
73,2
Технічні дані
Ми залишаємо за собою право на внесення технічних змін!
306800 3 / 10
UK
Модель / характеристики
• Тип: портативний
• Призначений для: промислових посудомийних машин
• Фурнітура для завантажувальних/розвантажувальних столів для
посудомийних машин: немає
• Поверхня скапування: ліворуч
• Захист від бризок
• Характеристики:
– можливість встановлення посудомийної машини під поверхнею
скапування
• Нижня полиця
• У комплекті:
– 1 переливний патрубок: Ø 40 мм, довжина 280 мм
• Важлива рекомендація:
– діаметр вирізу під фурнітуру: 45 мм
Використання за призначенням
Будь-яке відхилення від користування за прямим призначенням і/або інше
використання приладу, ніж описано нижче, заборонено і вважається
неправильним: використанням НЕ за цільовим призначенням.
Наступні види використання є використанням за призначенням:
– як мобільний мийний центр або стаціонарну станцію для миття
посуду в раковині або, за бажанням, з посудомийною машиною.
Функція
Мобільний мийний центр оснащений отвором для посудомийної машини,
мийкою та зливним отвором. Завдяки напрямним роликам і регульованим по
висоті ніжкам, він перетворюється з мобільного на стаціонарний центр для
гігієни в одну мить.
4 / 10 306800
UK
Рис. 1
1. Поверхня скапування
2. Переливний патрубок
3. Злив
4. Корпус
5. Двері
6. Отвір для електричного підключення
7. Отвори для підключення води та
каналізації
8. Напрямні ролики (4x)
9. Ніжка (4x), регульована по висоті
10. Отвір для посудомийної машини
11. Обідок / захист від бризок
Перелік компонентів пристрою
306800 5 / 10
UK

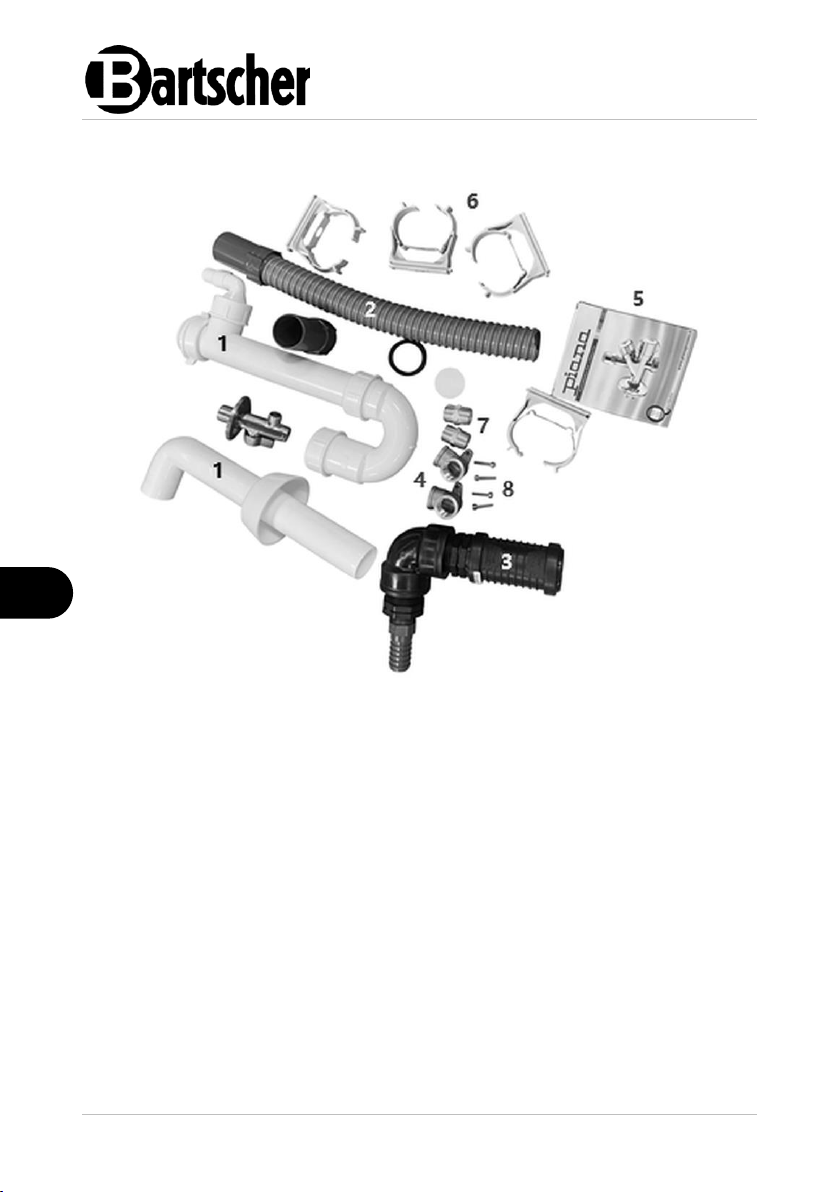

Рис. 2
1. Сифон
2. Зливний шланг (1х)
3. Водовідвідна труба
4. Настінні з'єднувальні муфти (2 шт.)
5. Кутові клапани (2x)
6. Хомути для каналізаційної труби (4x)
7. Подвійний з'єднувач (2x)
8. Гвинти M5x30 (4x)
Обсяг поставки / компоненти
6 / 10 306800
UK
ОБЕРЕЖНО!
Неправильне встановлення, налаштування, експлуатація
обслуговування або неправильне поводження з пристроєм можуть
призвести до травм у людей та пошкодження майна.
Розташування та встановлення, а також ремонт можуть проводитися
тільки уповноваженою технічною службою відповідно до чинного
законодавства в даній країні.
Рис. 3
Рис. 4
1. Встановлення настінних
з'єднувальних муфт у визначених
місцях кріплення
2. Встановлення кутових клапанів на
настінні з'єднувальні муфти.
3. Підключити кутовий клапан за
допомогою з'єднувальної муфти
до стіни.
Рис. 5
Інструкція з встановлення
Здійснити встановлення в порядку, наведеному нижче:
306800 7 / 10
UK
Рис. 6
4. Встановлення хомутів для
каналізаційних труб
Рис. 7
Рис. 8
5. Встановлення сифона.
6. Закріплення зливного шланга
хомутами.
8 / 10 306800
UK
Встановлено
Рис. 9
306800 9 / 10
UK
Очищення
ПРИМІТКА!
Не застосовувати препарат жодних агресивних засобів, що містять
кислоти або грубозернисті чистячі порошки.
Не користуватися жорсткими мочалками, синтетичними серветками
тощо.
1. Утримувати поверхню мобільного мийного центру та раковини в чистоті та
сухості, щоб уникнути відкладення накипу та корозії.
2. Ретельно очистити зовнішні поверхні м'якою ганчіркою та миючим засобом,
призначеним для очищення поверхонь з нержавіючої сталі.
3. Промити чистою водою, щоб повністю видалити залишки миючого засобу.
4. Осушити очищені поверхні за допомогою сухої, м’якої ганчірки.
10 / 10 306800
