BR1200 GS
306800
Bartscher GmbH
Franz-Kleine-Str. 28
D-33154 Salzkotten
Německo
tel. +49 5258 971-0
fax: +49 5258 971-120
Servisní infolinka: +49 5258 971-197
www.bartscher.com
Verze: 1.0
Datum vyhotovení: 2024-01-02
Originální montážní návod
CZ
CZ
Název:
Přenosna mycí jednotka BR1200
GS
Číslo výrobku:
306800
Materiál:
ušlechtilá ocel
Počet komor:
1
Rozměry komory (š x h x v) v mm:
400 x 500 x 285
Objem komory v litrech:
57
Průměr odtoku vody v mm:
40
Hrana v mm:
240
Rozměry výřezu pro myčku:
602 x 685 x 856
Počet otočných koleček
4
Průměr koleček v mm:
55
Počet nožiček:
4
Výškově nastavitelné nožičky od - do v
mm:
65 - 90
Rozměry (š x h x v) v mm:
1.200 x 700 x 1200
Hmotnost v kg:
73,2
Technické údaje
Technické změny vyhrazeny!
306800 3 / 10
CZ
Verze / vlastnosti
• Typ: přenosný
• Určeno pro: průmyslové myčky
• Armatura pro nakládací / vykládací stoly pro myčky: není
• Oblast odkapávače: na levé straně
• Ochrana proti stříkající vodě
• Vlastnosti:
– možnost instalace myčky pod povrch odkapávače
• Dolní police
• V sadě:
– 1 přepadová trubka: Ø 40 mm, délka 280 mm
• Důležitá poznámka:
– průměr výřezu pro armatury: 45 mm
Používání v souladu s určením
Jakékoli použití zařízení nad rámec následujícího určeného použití a/nebo jiného
použití je zakázáno a považuje se za používání v rozporu s určením.
Následující použití je v souladu s určením:
– jako přenosná mycí jednotka nebo stálé stanoviště pro mytí nádobí ve
dřezu nebo volitelně s myčkou.
Funkce
Přenosna mycí jednotka je vybavena otvorem pro myčku, dřez a odkapávací
plochou. Díky otočným kolečkům a výškově nastavitelným nohám se během
okamžiku promění z mobilní na stacionární hygienickou stanici.
4 / 10 306800
CZ
Obr. 1
1. Plocha odkapávače
2. Přepadová trubka
3. Dřez
4. Plášť
5. Dveře
6. Otvor pro elektrické přípojky
7. Otvory pro vodovodní a kanalizační
přípojky
8. Otočné kolečko (4x)
9. Nožička (4x), výškově nastavitelná
10. Otvor pro myčku
11. Hrana / ochrana proti stříkání vody
Přehled podsestav zařízení
306800 5 / 10
CZ
Obr. 2
1. Sifon
2. Odpadní hadice (1x)
3. Potrubí pro odvod vody
4. Nástěnné zásuvky (2x)
5. Úhlové ventily (2x)
6. Objímky pro kanalizační potrubí (4x)
7. Dvojitý konektor (2x)
8. Šrouby M5x30 (4x)
Rozsah dodávky / komponenty
6 / 10 306800
CZ
OPATRNĚ!
Nesprávná instalace, nastavení, obsluha nebo neodborná manipulace
se zařízením může vést k poškození osob a majetku.
Umístění a instalace, jak rovněž opravy může provádět pouze
autorizovaný servis v souladu s právními předpisy platnými v dané zemi.
Obr. 3
Obr. 4
1. Montáž připojovacích objímek na
stěnu na určených montážních
místech
2. Montáž úhlových ventilů na
nástěnné připojovací objímky.
3. Připojte úhlový ventil pomocí
spojovacího konektoru ke stěně.
Obr. 5
Montážní návod
Proveďte instalaci v pořadí uvedeném níže:
306800 7 / 10
CZ

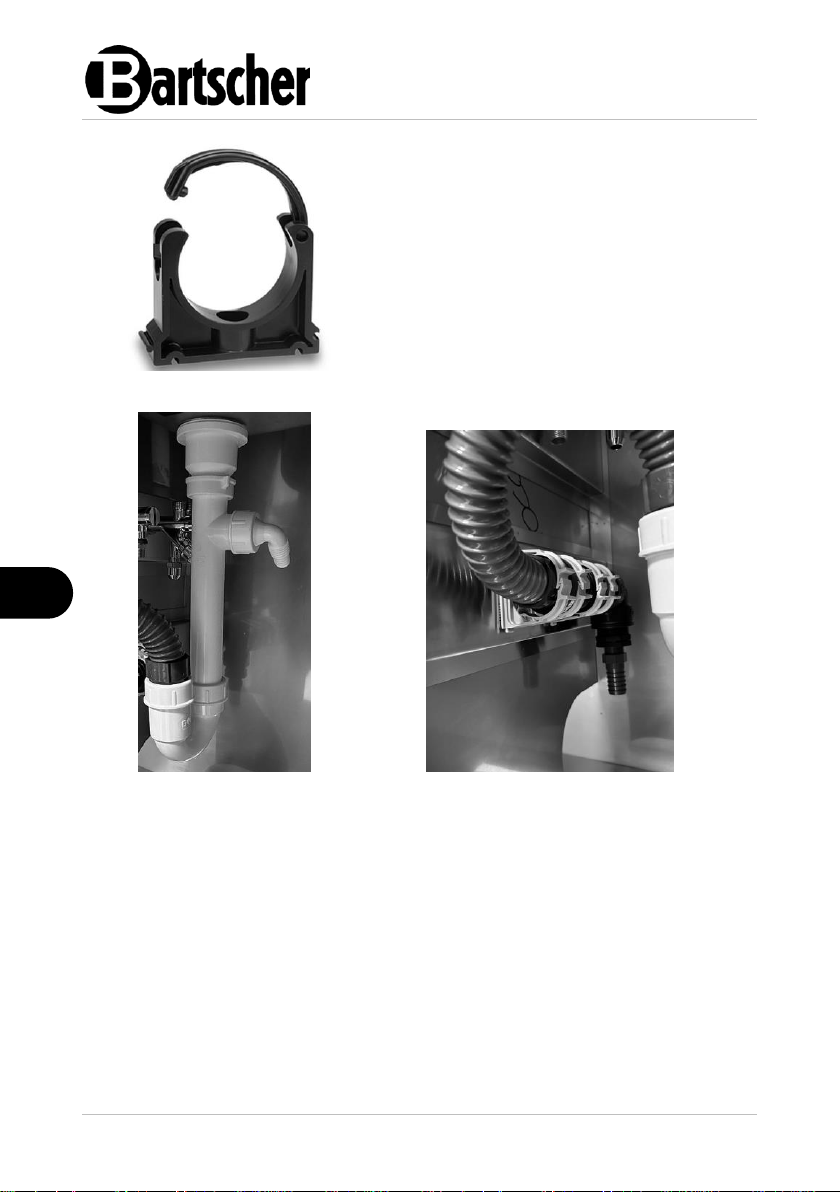

Obr. 6
4. Montáž objímek kanalizačního
potrubí
Obr. 7
Obr. 8
5. Montáž sifonu.
6. Upevnění vypouštěcí hadice do
svorek.
8 / 10 306800
CZ
Sestaveno
Obr. 9
306800 9 / 10
CZ
Čištění
POZOR!
Nepoužívejte k čištění žádné agresivní prostředky, obsahující kyseliny a
takové, které jsou abrazivní.
Nepoužívejte drsné houbičky ani syntetické hadříky apod.
1. Udržujte povrchy přenosné mycí jednotky a dřezu čisté a suché, aby se
zabránilo tvorbě vodního kamene a korozi.
2. Vnější povrchy pečlivě čistěte měkkým hadříkem a prostředkem určeným k
čištění povrchů z nerezové oceli.
3. Opláchněte čistou vodou, abyste zcela odstranili zbytky čisticího prostředku.
4. Vyčištěné povrchy osušte suchým, měkkým hadříkem.
10 / 10 306800
