Original bruksanvisning
1 Säkerhet ........................................................................................................ 2
1.1 Förklaring av signalord ............................................................................. 2
1.2 Säkerhetsanvisningar .............................................................................. 3
1.3 Avsedd användning ................................................................................. 6
1.4 Oändamålsenlig användning ................................................................... 6
2 Allmänt .......................................................................................................... 7
2.1 Ansvar och garanti ................................................................................... 7
2.2 Upphovsrättsskydd .................................................................................. 7
2.3 Försäkran om överensstämmelse ............................................................ 7
3 Transport, förpackning och lagring ................................................................ 8
3.1 Leveranskontroll....................................................................................... 8
3.2 Förpackning ............................................................................................. 8
3.3 Lagring ..................................................................................................... 8
4 Tekniska parametrar ...................................................................................... 9
4.1 Tekniska data .......................................................................................... 9
4.2 Sammanställning av apparatens komponenter ...................................... 11
4.3 Apparatens funktion ............................................................................... 13
5 Installation och handhavande ...................................................................... 13
5.1 Installation .............................................................................................. 13
5.2 Handhavande ........................................................................................ 15
6 Rengöring och underhåll ............................................................................. 24
6.1 Säkerhetsanvisningar för rengöring ....................................................... 24
6.2 Rengöring .............................................................................................. 24
6.3 Underhåll ............................................................................................... 25
7 Felsökning ................................................................................................... 26
8 Återvinning................................................................................................... 28
700940 1 / 28
Säkerhet
SV
Läs bruksanvisningen innan du använder apparaten och spara
den för framtida bruk!
FARA!
En varningstext FARA varnar för faror som leder till allvarliga skador
eller dödsfall om de inte undviks.
Diese Bedienungsanleitung beschreibt di e Installation, Bedienung und Wartung d es Geräts und gilt als wichtige Informatio nsquelle und Nachschlagewerk. Die Ken ntnis aller enthaltenen Sicherheitshin weise und Handlungsanweisungen schaf ft die Voraussetzung für das sichere und sachgerechte Arbeiten mit de m Gerät. Darüber hinaus müssen die für de n Einsatzbereich des Geräts geltende n örtlichen Unfallverhütungsvorschriften und al lgemeinen Sicherheitsbestimmunge n eingehalten werden. Diese Bedienungs anleitung ist Bestandteil des Produ kts und muss in unmittelbarer Nähe d es Geräts für das In¬stallations-, Bedi enungs-, Wartungs- und Reinigungspers onal jederzeit zugänglich auf¬bewahrt werd en. Wenn das Gerät an eine dritte Pers on
weitergegeben wird, muss die Bedienungsa nleitung mit ausgehändigt werden.
Denna bruksanvisning innehåller en beskrivning av installation, handhavande och
underhåll av apparaten och är en viktig informationskälla samt handbok. För att
arbeta med apparaten säkert och korrekt är en kunskap om bruksanvisningens alla
säkerhets- och användningsanvisningar nödvändig. Dessutom är föreskrifter om
förebyggande av olyckor, arbetsmiljöföreskrifter och bestämmelser som gäller på
det området där apparaten används tillämpliga.
Före arbete med, och särskilt före start av apparaten, läs denna bruksanvisning för
att undvika person- och egendomsskador. Felaktig användning kan leda till skador.
Denna bruksanvisning är en integrerad del av produkten och skall förvaras
i omedelbar närhet till produkten samt vara tillgänglig hela tiden. När apparaten
överlämnas är det nödvändigt att även överlämna denna bruksanvisning.
1 Säkerhet
Apparaten har tillverkats enligt gällande tekniska regler. Ändå kan apparaten vara
en källa till faror, om den används felaktigt eller för andra ändamål än de avsedda.
Alla personer som använder apparaten skall följa de uppgifter som finns i denna
bruksanvisning samt följa säkerhetsanvisningar.
1.1 Förklaring av signalord
Viktiga säkerhetsanvisningar och varningstexter har markerats med lämpliga
signalord i denna bruksanvisning. Dessa anvisningar ska följas noga för att undvika
olyckor, person- och egendomsskador.
2 / 28 700940
Säkerhet
SV
VARNING!
En varningstext VARNING varnar för faror som kan leda till lindriga
eller allvarliga skador eller dödsfall om de inte undviks.
FÖRVARNING!
En varningstext FÖRVARNING varnar för faror som kan leda till lätta
eller lindriga skador om de inte undviks.
OBS!
En varningstext OBS innebär en möjlig egendomsskada som kan
uppstå om säkerhetsanvisningarna inte följs.
NOTIFIERING!
Symbolen NOTIFIERING informerar användaren om nästa uppgifter
och anvisningar om användning av apparaten.
, die
1.2 Säkerhetsanvisningar
Elektrisk ström
• En för hög nätspänning eller en felaktig installation kan leda till elolycksfall.
• Apparaten kan anslutas endast om uppgifter på namnskylten överensstämmer
med nätspänningen.
• För att undvika kortslutningar ska apparaten hållas torr.
• Om det uppstår fel vid drift ska apparaten kopplas bort från elnätet direkt.
• Vidrör inte stickproppen med våta händer.
• Fatta aldrig tag i apparaten om den föll i vatten. Koppla bort apparaten från
elnätet omedelbart.
• Alla reparationer och öppningar av huset kan endast utföras av servicepersonal
och lämpliga verkstäder.
• Bär inte apparaten genom att hålla den i anslutningskabeln.
• Anslutningskabeln får aldrig komma i kontakt med värmekällor och vassa
kanter.
700940 3 / 28
Säkerhet
SV
• Anslutningskabeln får inte vikas, klämmas eller knytas.
• Apparatens anslutningskabel ska alltid rullas ut helt.
• Placera aldrig apparaten eller andra föremål på anslutningskabeln.
• För att koppla apparaten bort från elnätet ska man alltid ta tag i stickproppen.
• Kontrollera nätsladden regelbundet för skador. Använd inte apparatten med en
skadad nätsladd. En skadad nätsladd ska bytas ut av en serviceverkstad eller
en behörig elinstallatör för att undvika risk.
Brandrisk / risk för brännbara material / explosionsrisk!
• Använd inte några andra elapparater i apparaten.
• Varken förvara eller använd bensin eller andra brandfarliga gaser eller vätskor
nära denna eller en annan apparat. Gaser kan utgöra brand- eller
explosionsrisk.
• Lägg inte i några sprängämnen, som aerosoler fyllda med brandfarliga
fyllnadsmedel. Från behållarna som är fyllda med brandfarliga gaser och vätskor
kan innehållet läcka ut och antändas från gnistor som skapas av elapparater
i en lägre temperatur. Explosionsrisk!
• Vid läckage av köldmediet dra ut stickkontakten från eluttaget. Avlägsna alla
antändningskällor som finns i närheten, vädra rummet och kontakta service.
Undvik att få köldmediet i ögonen därför att det kan förorsaka alvarliga
ögonskador.
• Använd aldrig brandfarliga vätskor för att rengöra apparaten eller dess delar.
Gaser som uppstår från dem kan utgöra brandrisk eller explodera.
• Vid brand, innan du vidtar lämpliga åtgärder för brandsläckning, koppla bort
apparaten från elnätet. Släck aldrig eld med vatten när apparaten är ansluten till
elnätet. Efter att branden har släckts sörj för god frisklufttillförsel.
• Påskynda inte upptiningsprocess med mekaniska redskap eller energikällor för
uppvärmning (ljus eller värmare) eller på ett annat sätt. En ånga som uppstår
kan förorsaka kortslutning medan en för hög temperatur kan skada apparaten.
• Under drift ska apparatens alla ventilationsöppningar vara avtäckta.
• Kylsystemet i apparaten får aldrig skadas.
4 / 28 700940
Säkerhet
SV
Användare
• Apparaten kan endast användas av kvalificerad och utbildad personal.
• Denna apparat får inte användas av personer (inklusive barn) med nedsatt
fysisk, sensorisk eller mental förmåga samt personer med liten erfarenhet
och/eller begränsad kunskap.
• Barn ska hållas under uppsikt så att de inte leker med eller startar apparaten.
Felaktig användning
• Oändamålsenlig eller förbjuden användning kan leda till skador på apparaten.
• Apparaten får endast användas om det är i gott skick, vilket gör arbetet säkert.
• Apparaten får endast användas om samtliga anslutningar är utförda enligt lagen.
• Apparaten får endast användas när den är ren.
• Använd endast originalreservdelar. Reparera aldrig apparaten själv.
• Man får inte ändra eller modifiera apparaten på något sätt.
• Man får varken borra i apparaten eller montera några föremål på den.
• Placera inte några tunga föremål på apparaten.
700940 5 / 28
Säkerhet
SV
1.3 Avsedd användning
Det är förbjudet att använda apparaten för andra ändamål än de avsedda, som
beskrivs nedan, och det avses som en oändamålsenlig användning.
Följande användning är ändamålsenlig:
– Förvaring av glass för löpande tillagning av glassdesserter i alla
restaurangkök.
Apparaten är avsedd att användas i omgivningstemperaturer på högst 40 °C
och i en relativ luftfuktighet på 55 %.
1.4 Oändamålsenlig användning
En oändamålsenlig användning kan leda till person- och egendomsskador till följd
av farlig elektrisk spänning, eld och hög temperatur. Det är bara de arbeten som
anges i denna bruksanvisning som apparaten kan användas till.
Följande användning är oändamålsenlig:
– långvarig förvaring av glass;
– Förvaring av brännbara eller explosiva föremål och vätskor, som eter,
fotogen eller lim.
– Förvaring av sprängämnen, som aerosoler fyllda med brandfarliga
fyllnadsmedel.
– Förvaring av farmaceutiska produkter eller blodkonserver.
– Förvaring av levande djur.
6 / 28 700940
Allmänt
SV
2 Allmänt
2.1 Ansvar och garanti
Alla uppgifter och anvisningar som finns i denna bruksanvisning har angetts med
beaktande av gällande föreskrifter, aktuell konstruktions- och ingenjörskunskap
samt vår kunskap och våra mångåriga erfarenheter. Vid beställning av
specialmodeller eller tillval och när den nyaste tekniska kunskapen används kan
den levererade apparaten avvika från förklaringar och olika bilder som finns i denna
bruksanvisning i vissa förhållanden.
Tillverkaren frånsäger sig allt ansvar för skador och fel till följd av:
– att anvisningarna inte följts,
– oändamålsenlig användning,
– tekniska ändringar som gjorts av användaren,
– ej godkända reservdelar används.
Vi förbehåller oss rätten att införa tekniska ändringar i apparaten för att öka
apparatens funktionalitet och förbättra den.
2.2 Upphovsrättsskydd
Denna bruksanvisning och texterna, ritningarna, bilderna och de övriga delarna som
finns i den är skyddade av upphovsrätten. Det är förbjudet att kopiera
bruksanvisningens innehåll (eller dess delar) i vilken som helst form och på vilket
som helst sätt samt att utnyttja eller/och överlämna dess innehåll till tredje parter.
Åsidosättande av det ovannämnda förorsakar att ett skadestånd måste betalas. Vi
förbehåller oss rätten att göra ytterligare anspråk.
2.3 Försäkran om överensstämmelse
Apparaten uppfyller Europeiska Unionens gällande standarder och riktlinjer. Det
ovannämnda bekräftar vi i EG-försäkran om överensstämmelse. Vi skickar dig en
lämplig försäkran om överensstämmelse vid behov.
700940 7 / 28
Transport, förpackning och lagring
SV
3 Transport, förpackning och lagring
3.1 Leveranskontroll
När leverenasen har tagits emot kontrollera att apparaten är fullständig och inte har
skadats under transporten. Om synliga transportskador har konstaterats vägra att ta
emot apparaten eller göra ett villkorligt mottagande. Ange skadornas omfattning på
transportfirmans transportdokument/fraktsedel och reklamera varan. Dolda skador
ska anmälas direkt efter att de har upptäckts därför att skadeståndskrav bara kan
anmälas under den gällande reklamationstiden.
Om några delar eller tillbehör fattas kontakta vår Kundtjänst.
3.2 Förpackning
Släng inte apparatens förpackning. Den kan behövas för att förvara apparaten,
under en flytt eller om apparaten skickas till vår servicepunkt vid eventuella skador.
Förpackningen och olika delar är tillverkade i återvinningsbara material. De är: film
och påsar i plast, förpackning i kartong.
Vid avfallshantering av förpackningen ska ett visst lands föreskrifter följas. De
förpackningsmaterial som är lämpliga för återanvändning ska återvinnas.
3.3 Lagring
Förpackningen ska lämnas sluten tills installation av apparaten och under förvaring
ska de märkningar som gäller placering och lagring som finns på utsidan följas.
Förpackningen ska förvaras i följande förhållanden:
– i stängda rum
– torrt och fritt från damm
– borta från aggressiva medel
– skyddad från direkt solljus
– skyddad från mekaniska stötar.
Vid en längre förvaring (över tre månader) ska förpackningens alla delar
kontrolleras regelbundet. Vid behov ska förpackningen bytas ut mot en ny.
8 / 28 700940
Tekniska parametrar
SV
Namn:
Glassvitrin 2x5L-F
Art. nr:
700940
Material:
stål | plast
Antal GN-kantin:
2x 1/3 GN á 5 liter | 4x 1/6 GN á 2,5 liter
Djup tråg max. i mm:
150
Volym i l:
10
Temperaturområde från – till i °C:
-10 °C - -22 °C
Köldmedium / mängd i kg:
R600a / 0,022
Klimatklass:
4
Energieffektivitetsklass:
A (EU Nr. 2019 / 2018)
Energiförbrukning i kWh/år:
537
Anslutningsvärde:
0,184 kW | 220-240 V | 50 Hz
Mått (bredd x djup x höjd) i mm:
465 x 715 x 355
Vikt i kg:
24,4
4 Tekniska parametrar
4.1 Tekniska data
Rätten att ändra produktens tekniska detaljer förbehålls!
700940 9 / 28
Tekniska parametrar
SV
Namn:
Glassvitrin 3x5L-F
Art. nr:
700941
Material:
stål | plast
Antal GN-kantin:
3x 1/3 GN á 5 liter | 6x 1/6 GN á 2,5 liter
Djup tråg max. i mm:
150
Volym i l:
15
Temperaturområde från – till i °C:
-10 °C - -22 °C
Köldmedium / mängd i kg:
R600a / 0,024
Klimatklass:
4
Energieffektivitetsklass:
A (EU Nr. 2019 / 2018)
Energiförbrukning i kWh/år:
637
Anslutningsvärde:
0,184 kW | 220-240 V | 50 Hz
Mått (bredd x djup x höjd) i mm:
650 x 720 x 355
Vikt i kg:
28,8
Rätten att ändra produktens tekniska detaljer förbehålls!
Version / egenskaper
• Färg: vit
• Typ av inglasning: dubbelglas, säkert glass
• Temperaturreglering: elektronisk
• Invändig belysning LED
• Dörrtyp: lyftdörr
• Dörrens position: ovansida
• Digital display
• Styrning: elektronisk
• Ingår: ställ för GN-tråg
• Tips: Levereras utan GN-tråg
10 / 28 700940
Tekniska parametrar
SV

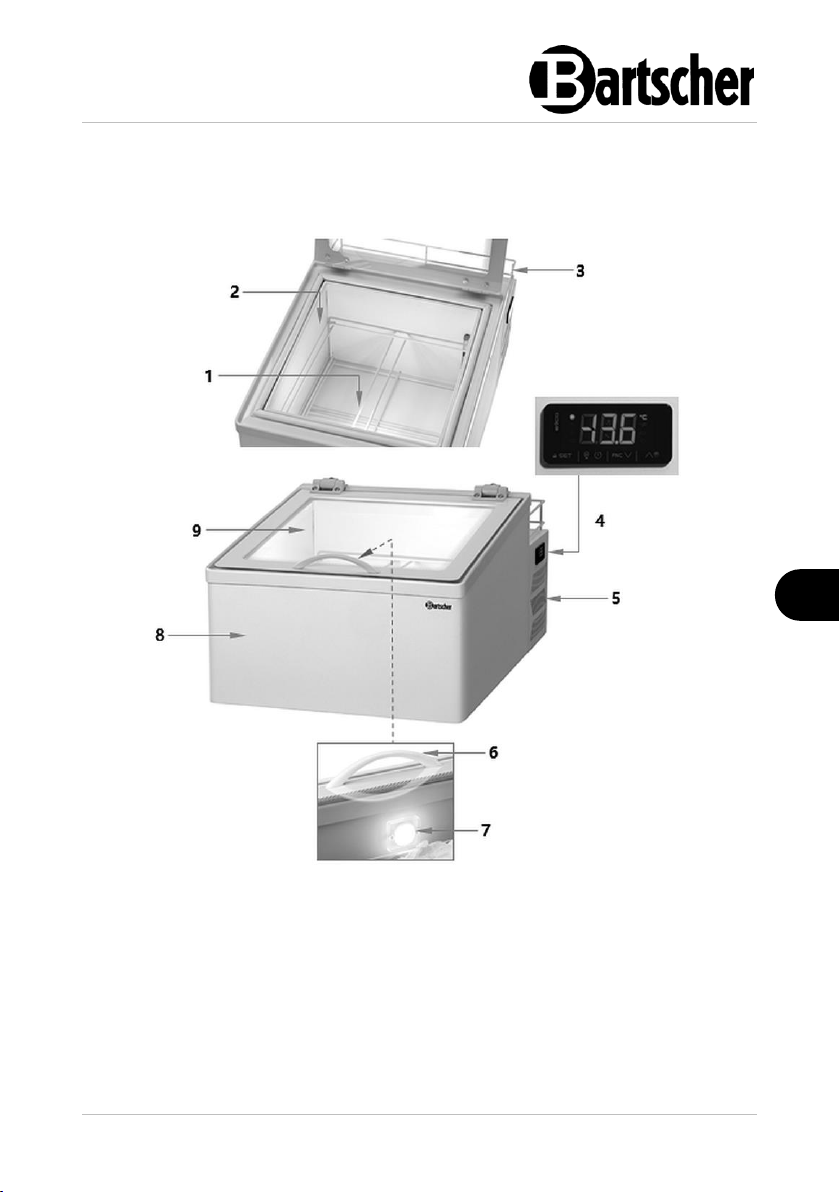

Fig. 1
1. Ställ för GN-tråg
2. Kylrum
3. Hylla med galler
4. Digital temperaturreglering
5. Ventilationsöppningar
6. Handtag av glasluckan
7. LED-belysning
8. Hus
9. Glasdörr
4.2 Sammanställning av apparatens komponenter
700940
700940 11 / 28
SV
Fig. 2
1. Ställ för GN-tråg
2. Kylrum
3. Hylla med galler
4. Digital temperaturreglering
5. Ventilationsöppningar
6. Handtag av glasluckan
7. LED-belysning
8. Hus
9. Glasdörr
700941
Tekniska parametrar
12 / 28 700940
Installation och handhavande
SV
FÖRSIKTIGT!
En felaktig installation, placering, handhavande, underhåll eller
hantering av apparaten kan leda till person- och egendomsskador.
Placering och installation samt reparationer kan endast genomföras av en
auktoriserad serviceverkstad enligt den lagstiftning som gäller i respektive
land.
TIPS!
Tillverkaren ska inte vara ansvaring eller ställer inte någon garanti för
skador som kan hänföras till bristande efterlevnad av föreskrifter eller
felaktig installation.
FÖRSIKTIGT!
Risk för kvävning!
Förvara förpackningar som plastpåsar och frigolit utom räckhåll för barn.
4.3 Apparatens funktion
Glassvitrinen erbjuder en lösning för optimal förvaring av egentillverkade
glassdesserter vid rätt temperatur under önskad tidsperiod. Tack vare de lågt
liggande trågen minimeras risken för isbildning på ytorna.
5 Installation och handhavande
5.1 Installation
Uppackning / placering
• Packa upp apparaten och avlägsna allt invändigt och utvändigt
förpackningsmaterial samt transportskydd.
• Om det finns en skyddsfilm på apparaten ska den avlägsnas. Avlägsna
skyddsfilmen långsamt så att det inte lämnas några limrester. Avlägsna
eventuella limrester med ett lämpligt lösningsmedel.
• Se till att namnskylten och varningstexterna på apparaten inte skadas.
• Placera aldrig apparaten i fuktig eller våt miljö.
700940 13 / 28
Installation och handhavande
SV
• Placera apparaten så att anslutningar alltid är lättåtkomliga så att det går snabbt
att bryta strömmen vid behov.
• Apparaten ska placeras på en yta med följande egenskaper:
– jämn, med tillräcklig bärförmåga, vattentålig, torr och som tål hög
temperatur
– tillräcklig stor så att man kan arbeta med apparaten utan hinder
– lätt tillgänglig
– med bra ventilation.
• Håll ett tillräckligt avstånd till bordets kanter. Apparaten kan välta och fälla
annars.
• Placera inte apparaten i het omgivning ell er i närheten av brännbara material.
• Das Gerät benötigt zum korrekten Betrie b eine ausreichende Luftströmung. Håll et t avstånd på minst 10 cm till apparatens sida.
• Die Öffnungen am Gerät niemals abdec ken oder blockieren.
• Placera inte apparaten i direkt solljus eller i närheten av värmekällor (spis,
element, uppvärmningsapparater, m.m.). Värmekällor kan påverka
energiförbrukningen negativt och leda till funktionella begränsningar hos
apparaten.
• Placera apparaten så att god och tillräcklig luftcirkulation är möjlig. Håll ett minst
10 cm avstånd till väggar och andra föremål.
• Apparaten får endast installeras i utrymmen med omgivningstemperaturer upp
till 30 °C.
• För att undvika skador på kompressorn får apparaten inte lutas mer än 45° när
den ställs på plats eller transporteras.
• Om apparaten ska flyttas till en annan plats gör följande:
– stäng av apparaten
– dra ut stickkontakten ur eluttaget
– ta ut apparatens innehåll
– tejpa fast alla lösa delar inuti apparaten och luckan
– apparaten får endast transporteras i upprätt läge.
• Die Steckdose muss leicht zugänglich sein , so dass das S tromkabel n otfalls schnell a bgezogen werd en kann.• Die Steckdose muss leicht zugänglich sein , so dass das Stromkabel notfalls sch nell abgezogen werden kann. Eluttaget ska vara lätt åtkomligt så att strömkabeln kan kopplas bort snabbt vid behov.
14 / 28 700940
Installation och handhavande
SV
Elanslutning
• Kontrollera att apparatens tekniska data (se namnskylten) passar till det lokala
elnätets data.
• Anslut apparaten till ett enkeluttag som är tillräckligt skyddat med
skyddskontakt. Anslut apparaten inte till dubbeluttag.
• Placera anslutningskabeln så att inte någon kan trampa eller snubbla på den.
• Före första användning bör apparaten stå i minst 2 timmar innan den ansluts till
elnätet.
• Efter nätsammanbrott eller när stickkontakten har dragits ut från eluttaget ska
apparaten inte anslutas igen till elnätet i minst 5 minuter.
5.2 Handhavande
• Före första användning rengör apparaten och dess tillbehör enligt anvisningarna s om finns i avsnitt 6 ”Rengöring”. S e till att vatten inte tränger in i elinstallati onen och elcentralen. Torka sedan appar aten och tillbehören noga.
• Setzen Sie die Boden-Abdeckung in das Becken ein. Skyddet fungerar som en avst åndshållare mellan värmeelementet oc h brickan för matrester osv.
• Setzen Sie den Schaltkasten mit Heizele ment vorsichtig auf den hinteren Rand d es Gerätes. Sprinten i elcentralens nedre del ska gå in i hålet på huvudenhete n. På så sätt är elcentralen korrekt inställd .
Förberedning av apparaten
1. Rengör apparatens in- och utsida, glasluckan och stället för GN-tråg innan
apparaten används för första gången enligt anvisningarna i avsnitt 6
”Rengöring”.
2. Torka slutligen de tvättade ytorna och komponenterna noggrant.
3. Placera stället i apparatens kylrum.
4. Stäng glasluckan på apparaten.
5. Anslut kylen till ett lämpligt enkelt eluttag.
6. Slå på apparaten enligt anvisningarna i avsnittet "Slå på/stänga av apparaten”.
Den aktuella temperaturen inuti apparatten visas på den digitala displayen.
Apparatten kyls till förinställd temperatur.
7. Ladda apparaten med glass först efter att den inställda temperaturen har
uppnåtts.
8. Vid behov kan du ändra temperaturen med hjälp av knapparna på den digitala
temperaturregulatorn. Observera anvisningarna i följande kapitel i
bruksanvisningen.
700940 15 / 28
Installation och handhavande
SV
1.
Digital display
2.
LED-indikator fläkt
LED tänd: fläkten aktiverad
LED blinkar: förångarfläkten är avstängd
3.
LED-indikator avfrostningsprocess
LED tänd: avfrostning pågår
LED blinkar:
– avfrostning begärdes men kompressorskyddet har
lösts ut
– avrinning pågår
– avfrostning begärdes men kompressorn kör vid
minsta tillkoppling
4.
LED-indikator kompressor
LED tänd: kompressorn är påslagen
LED blinkar:
– parametrarna för kylläge håller på att ställas in
– kompressorskyddet har löst ut
Digital temperaturreglering
Funktioner av manöverelement och displayer
16 / 28 700940
Installation och handhavande
SV
5.
LED-indikator energisparläge
LED och digital display tända: energisparfunktionen är aktiv
LED och digital display är avstängda: Apparaten är i
”viloläge”
Tryck på en knapp för att aktivera displayen
6.
LED grader Celsius
LED tänd: måttenheten för temperatur är grader Celsius
LED grader Fahrenheit
LED tänd: måttenheten för temperatur är grader Fahrenheit
7.
AUX-LED
LED tänd:
– larmet är aktiverat
– innerbelysningen är i manuellt läge
LED blinkar: belysningen tänds när dörrkontakten trycks in
8.
LED-indikator ON/Standby
LED tänd: Apparaten avstängd (Standby)
9.
Knapp för att öka inställningsvärden / manuell avfrostning
10.
Aktiverings-/avaktiveringsknapp | Minska inställningsvärden
11.
Knapp för innerbelysning | PÅ /Standby
12.
Spärrknapp | Programmeringsknapp
700940 17 / 28
Installation och handhavande
SV
Allmänt
Apparaten kan ha följande status:
– ON: apparaten är ansluten till strömmen och påslagen med på/av-
knappen på den digitala temperaturregulatorn.
– Standby: apparaten är ansluten till strömmen, men själva apparaten är
avstängd via programvaran, temperaturregulatorn är avstängd.
– OFF: apparaten är inte ansluten till strömmen.
Start / avstängning av apparaten
1. Anslut kylen till ett lämpligt enkelt eluttag.
2. Se till att knapparna på den digitala temperaturregulatorn inte är låsta och att
ingen process körs (avfrostning, kylning, etc.).
3. Håll knappen nedtryckt i 4 sekunder.
LED-indikeringslampan blinkar och apparaten slås på eller av.
Digital display
När apparaten är på, visar den digitala displayen parameter P5 under normal drift
av apparaten, förutom under avfrostning då temperaturen inställd med parameter
d6 visas. LED-indikeringslamporna kan vara tända.
När apparaten är avstängd visas inga värden i den digitala displayen.
LED-indikeringslampan lyser.
När apparaten är i ”viloläge” är den digitala displayen avstängd och LEDindikerigslampan lyser.
18 / 28 700940
Installation och handhavande
SV
Värde
Temperatur som visas
Pb1
Rumstemperatur
Pb2
Om parameter P4 är inställd på 1 eller 2 visas förångarens
temperatur
Om parameter P4 är inställd på 3 visas kondensatorns temperatur
Visning av temperaturen uppmätt av sonderna
1. Se till att knapparna inte är låsta och att ingen process körs.
2. Håll knappen nedtryckt i 4 sekunder.
Den digitala displayen visar det första tillgängliga värdet.
3. Tryck på knappen eller för att välja ett värde.
4. Tryck på knappen och släpp den.
Tabellen nedan visar tilldelningen av värdena och den visade temperaturen.
För att avsluta proceduren:
5. Tryck kort på knappen eller gör ingen inmatning i 60 sekunder.
6. Tryck på knappen och släpp den.
Om den andra analoga ingången saknas (dvs om parameter P4 är inställd på 0)
visas värdet ”Pb2” inte.
Aktivering av manuell avfrostning
1. Se till att knapparna inte är låsta och att ingen process körs.
2. Håll knappen nedtryckt i 4 sekunder.
Avfrostning aktiveras direkt.
LED-indikeringslampan tänds och lyser så länge avfrostning pågår .
Om kompressorns sond fungerar som en avfrostningssond (parameter P4 är
inställd på 1) och kompressortemperaturen när avfrostning aktiveras är högre än
den temperatur som ställts in med parameter d2 kommer avfrostning inte att
aktiveras.
700940 19 / 28
Installation och handhavande
SV
Slå på / stänga av innerbelysningen i manuella lägen
1. Se till att knapparna inte är låsta och att ingen process körs.
Parametrarna u2 visas.
2. Tryck kort på knappen .
LED-indikeringslampan tänds / släcks.
Låsa / låsa upp knappar
Låsa knappar:
1. Se till att ingen process körs.
2. Gör ingen inmatning i 30 sekunder: på den digitala dysplayen visas ”Loc” i 1
sekund och tangentbordet låses automatiskt.
När tangentbordet är låst är följande funktioner inte tillgängliga:
– slå på/stänga av apparaten
– visning av temperaturen uppmätt av sonderna
– aktivering av den manuella avfrostningsprocessen
– inställning av drifttemperatur
Om du försöker göra dessa inställningar visas meddelandet ”Loc”på den digitala
displayen i 1 sekund.
Låsa upp knappar:
3. Innan du gör några inmatningar ska du först låsa upp knapparna.
4. För att låsa upp knapparna, tryck och håll ned valfri knapp i 1 sekund.
Den digitala displayen visar ”UnL”i 1 sekund.
Inställning av drift med börvärden
1. Se till att knapparna inte är låsta och att ingen process körs.
2. Tryck kort på knappen .
LED-indikeringslampan blinkar.
3. Tryck kort på knappen eller inom 15 sekunder.
Den digitala displayen visar parametrarna r1 (lägsta temperatur ) och r2 (högsta
temperatur).
20 / 28 700940
Installation och handhavande
SV
Larmkod
Beskrivning
Åtgärd
Konsekvenser
AL
Larm för lägsta
temperatur
Kontrollera
rumstemperaturen
(parameter A1)
Utgång från larm är
aktiverad
AH
Larm för högsta
temperatur
Kontrollera
rumstemperaturen
(parameter A4)
Utgång från larm är
aktiverad
id
Larm från ingång
för mikrobrytaren
till luckan
Kontrollera vad som
utlöste aktiveringen av
ingången (parametrar i0
och i1)
Effekten inställd med
parameter i0
Utgång från larm är
aktiverad
iA
Larm från
multifunktionell
ingång eller larm
från tryckvakt
Kontrollera vad som
utlöste aktiveringen av
ingången (parametrar i0
och i1)
Effekten inställd med
parameter i0
Utgång från larm är
aktiverad
COH
Larm för
överhettad
kondensator
Kontrollera
kondensatortemperature
n (parameter C6)
Utgång från larm är
aktiverad
4. För att bekräfta, tryck kort på knappen eller gör ingen inmatning i 15
sekunder.
LED-indikeringslampan släcks och apparaten slutför inställningen.
5. För att avsluta proceduren i förtid, tryck kort på knappen .
Eventuella ändringar kommer inte att sparas.
Driften med börvärden kan också ställas in med parametern SP.
OBS!
Om ytterligare parameterändringar önskas, kontakta du kundtjänsten.
Larm
700940 21 / 28
Installation och handhavande
SV
Larmkod
Beskrivning
Åtgärd
Konsekvenser
CSd
Larm för blockerad
kompressor
Kontrollera
kondensatortemperature
n (parameter C7)
Kompressorn stängs
av
Stäng av apparaten och
slå på den igen: om
kondensatortemperature
n fortfarande är högre
än den högsta
temperatur som ställts in
med parameter C7 när
apparaten slås på igen,
måste strömmen
kopplas bort och
kondensatorn rengöras.
Utgång från larm är
aktiverad
dFd
Larm Avfrostning
avslutad på grund
av överskriden
tidsgräns (timeout)
Kontrollera funktionen
hos kompressorns sond
(parametrar d2, d3 och
d11)
Enheten fortsätter att
fungera ordentligt
Tryck på valfri knapp för
att återgå till normal
visning
OBS!
När felet som orsakade ett larm har åtgärdats återgår apparaten till normal
drift. Undantaget är avfrostningslarm på grund av överskriden tidsgräns
(timeout) (larmkod ”dFd”). I det här fallet ska du trycka på en knapp.
22 / 28 700940
Installation och handhavande
SV
Kod
Beskrivning
Åtgärd
Konsekvenser
Pr1
Fel på sonden för
rumstemperatur
Kontrollera om det
handlar om en PTCeller NTC-sond
(parameter P0)
Kompressorns beteende
beror på parametrarna C4
och C5
Kontrollera
anslutningen av
sonden till apparaten
Avfrostning aktiveras
aldrig
Kontrollera
rumstemperaturen
(parameter A4)
Utgång från larm är
aktiverad
Pr2
Fel på
kompressorns
sond eller
kondensatorns
sond
Som beskrivs ovan,
avser endast
kompressorns eller
kondensatorns sond
Om parameter P4 är satt
till 1, pågår avfrostning
under den tid som ställts in
med parameter d3
Om parameter P4 är satt
till 1 och parameter d8 är
satt till 2 eller 3 fungerar
apparaten som om
parameter d8 var satt till 0
Om parameter P4 är satt
till 1 eller 2 och parameter
F0 är satt till 3 eller 4
fungerar apparaten som
om parameter P4 var satt
till 2
Om parameter P4 är
inställd på 3 aktiveras
aldrig larmet för överhettad
kondensator (kod ”COH”)
Om parameter P4 är
inställd på 3 aktiveras
aldrig larmet för blockerad
kompressor (kod ”CSd”)
Utgång från larm är
aktiverad
Felmeddelanden
700940 23 / 28
Rengöring och underhåll
SV
6 Rengöring och underhåll
6.1 Säkerhetsanvisningar för rengöring
• Före rengöring av apparaten ska den kopplas bort från elnätet.
• Låt apparaten torka helt.
• Se till att vatten inte kommer in i apparaten. Doppa inte apparaten i vatten eller
andra vätskor under rengöring. Använd inte högtrycksvattenstråle för att rengöra
apparaten.
• Inga vassa eller metallföremål (en kniv, gaffel osv.) får användas för rengöring
av apparaten. Vassa föremål kan skada apparaten och leda till elolycksfall vid
kontakt med strömförande delar.
• Använd inga skurmedel som innehåller lösningsmedel eller frätande
rengöringsmedel för rengöring. De kan skada ytan.
6.2 Rengöring
1. Rengör kylen regelbundet.
2. Öppna glasluckan.
3. Ta bort GN-trågen med glass från apparaten och förvara dem under tiden i en
frys.
4. Ta ut stället för GN-trågen.
5. Rengör stället för GN-trågen noggrant med varmt vatten och en mjuk trasa.
Använd ett milt rengöringsmedel vid behov.
6. Rengör insidan av kylrummet och glasluckan med varmt vatten, en mjuk trasa
och ett milt rengöringsmedel.
7. Torka av de rengjorda delarna och ytorna med en trasa fuktad med rent vatten.
8. Torka av utsidan av apparatens hölje, hyllan med galler och glasluckan med en
mjuk, fuktig trasa.
9. Avsluta med att torka de rengjorda ytorna noggrant.
10. Lämna glasluckan öppen så att apparaten kan torka helt.
24 / 28 700940
Rengöring och underhåll
SV
11. Rengör de använda GN-trågen noggrant under rinnande varmt vatten med ett
milt rengöringsmedel.
12. Skölj trågen noggrant med rent vatten och torka sedan av dem.
OBS!
Rengör regelbundet GN-trågen, glassvitrinens insida och stället för GN-
trågen med ett desinficerande rengöringsmedel som är avsett att komma i
kontakt med livsmedel.
13. Kontrollera apparatens ventilationsöppningar regelbundet och rengör dem med
en mjuk borste eller en dammsugare vid behov.
6.3 Underhåll
Låt apparatten kontrolleras av en specialiserad tekniker minst en gång om året eller
vid behov.
Se till att flänsarna på kondensatorn (syns genom ventilationsöppningarna på
höljet) inte är igensatta (t.ex. ludd, damm).
För att höljet ska fungera korrekt och för att spara energi är det mycket viktigt att
flänsarna på kondensatorn är rena.
Rengöring måste utföras av auktoriserad fackpersonal enligt följande:
– dra ut stickproppen ur vägguttaget;
– ta bort skyddsgallret och höljets lock efter att ha lossat fästskruvarna;
– rengör kondensatorn med en borste, luftstråle eller dammsugare för att
undvika att skada höljet;
– sätt tillbaka skyddsgallret och fäst locket med de särskilda fästskruvarna
igen.
700940 25 / 28
Felsökning
SV
Fel
Möjlig orsak
Åtgärd
Apparaten fungerar
inte (inga driftsljud)
Felaktig ansluten stickkontakt
Dra ut stickkontakten och
sätt den in i eluttaget
ordentligt igen
Skadad strömsäkring,
väggutag eller elnätskontakt
Kontrollera säkringen,
uttaget och kontakten;
kontrollera apparaten efter
anslutning till ett annat
uttag
Ingen ström
Återställ strömmen
För hög
kyltemperatur
För hög
omgivningstemperatur
Anpassa
omgivningstemperaturen
Skadad termostat
Kontakta service
Minsta avstånd till väggen är
inte bibehållet
Håll minsta avstånd
Ventilationsöppningar är
blockerade eller övertäckta
Håll ventilationsöppningar
fria
Smutsig kondensator
Utför underhåll
Överflödig is i kylrummet
Starta
avfrostningsprocessen
Otillräcklig mängd
köldmedium i systemet
Kontakta service
För låg kyltemperatur
Felaktiga inställningar
Ställ in termostaten rätt
Belysningen fungerar
inte
Belysningen är inte tänd
Tänd belysningen
Trasig glödlampa
Byt ut glödlampan
7 Felsökning
Tabellen nedan innehåller beskrivningar av möjliga orsaker till och åtgärdande av
driftfel som förekommer under apparatens drift. Om ett driftfel inte kan åtgärdas
kontakta service.
26 / 28 700940
Felsökning
SV
Fel
Möjlig orsak
Åtgärd
Kondens bildas i
kylrummet och på
glaslocket
Extrema arbetsförhållanden
(t.ex. luftfuktighet >65%,
mycket höga
omgivningstemperaturer,
direkt solljus eller
värmekällor i närheten)
Följ
omgivningstemperaturerna
, säkerställ tillräcklig
luftcirkulation, utsätt inte
apparaten för direkt drag
Vatten under och
framför apparaten
Avfrostningsprocessen pågår
inte korrekt eller extrema
arbetsförhållanden (t.ex.
luftfuktighet >65%, mycket
höga
omgivningstemperaturer) kan
leda till överfyllning av
droppbrickan.
Se till att
omgivningsförhållandena
ligger inom följande
värden: T=0°C- 40°C och
Rh 55%
Ta bort överflödigt vatten.
Om vatten bildas igen
inom de närmaste 48
timmarna, kontakta
kundtjänsten
Kontrollera fläktarna och
kondensatorn
Dålig lukt bildas inne
i apparaten
Tilltäppt utrymme i
ventilationskanalen
Utför rengöring
Ingen ventilation eller
skadade fläktar
Trasig termostat / styrenhet
Byt ut termostaten och /
eller den skadade sonden
för ventilationen
700940 27 / 28
SV
Fel
Möjlig orsak
Åtgärd
Kompressorn kör inte
eller startar och går
bara under en kort
stund
Ingen strömförsörjning
Säkerställ strömförsörjning
Temperaturen är för högt
inställd: om den inställda
temperaturen är högre än
temperaturen i kylrummet
startar inte kompressorn
Ställ in rätt temperatur
Kondensatorn är igensatt
Rengör kondensatorn.
Fläkten står stilla
Kontakta service
För hög
omgivningstemperatur
Säkerställ optimal
omgivningstemperatur
Utlöst tryckvakt för maxtryck
(om ingår)
Kontakta service
Elektriska apparater har denna symbol. Elektriska apparater
skall bortskaffas och återvinnas på ett rätt och miljövänligt
sätt. Elektriska apparater får inte slängas som hushållsavfall.
Koppla bort apparaten från elnätet och avlägsna
anslutningskabeln från apparaten.
8 Återvinning
Elektriska apparater
Återvinning
Elektriska apparater skall lämnas till bestämda insamlingsställen.
Kylmedium
Det fyllnadsmedel som har använts i apparaten är antändligt. Det ska bortskaffas
enligt nationella föreskrifter.
28 / 28 700940
Loading...
