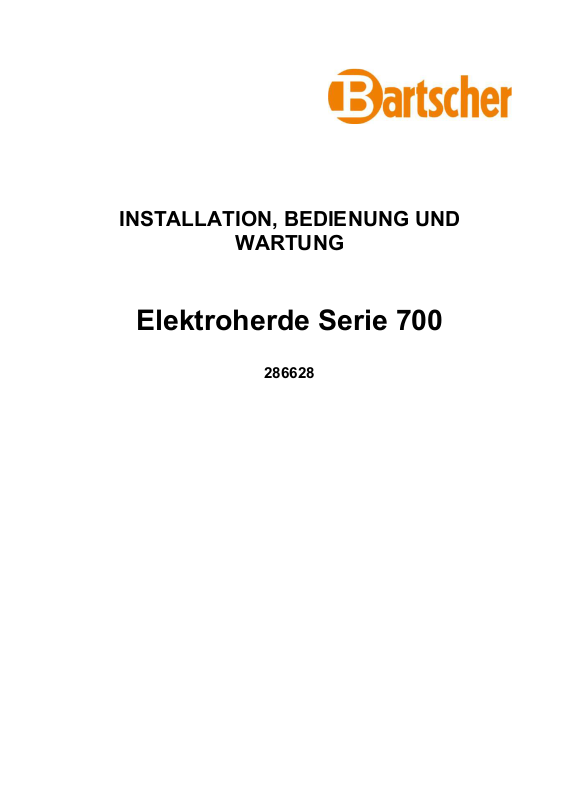

Page 1
INSTALLATION, BEDIENUNG UND
WARTUNG
Elektroherde Serie 700
286628
Page 2
TYPENSCHILD \ PLAQUES DES CARACTERISTIQUES
TECHNIQUES \ DATA PLATE
2/166
Page 3
ALLGEMEINE WARNUNGEN
Vor der Aufstellung, Bedienung und Wartung des Geräts sind die vorliegenden Anweisungen
aufmerksam zu lesen.
Die Aufstellung muss durch qualifiziertes Fachpersonal und gemäß den im dafür vorgesehenen
Handbuch angeführten Anweisungen des Herstellers durchgeführt werden.
Das Gerät ist ausschließlich für die Zubereitung und die Verarbeitung von Speisen in
industriellen Küchen bestimmt, wie Restaurants, Krankenhäuser, Betriebsmensen, Kochzentren,
Fleischereien und Unternehmen für Lebensmittelproduktion. Jede andersweitige Nutzung
entspricht nicht der vorgesehenen Bestimmung und kann demnach eine Gefahr für Personen
und/oder Sachen darstellen.
Das Gerät darf nur von eigens dafür ausgebildeten Personen und nur für jenen Gebrauch
benutzt werden, für den es ausdrücklich vorgesehen wurde.
Die für den Garvorgang erforderlichen Temperaturen können, je nach Betriebsart, verschiedene
Bereiche der Paneele sowie das Kochgeschirr erhitzen. Hierbei handelt es sich nicht um einen
Konstruktionsfehler, sondern um ein physikalisches Phänomen, das auf die chemischphysikalischen Eigenschaften der für die Herstellung der Geräte verwendeten Materiale
zurückzuführen ist.
Im Schadensfall oder bei mangelhaftem Betrieb ist das Gerät auszuschalten und eine autorisierte
Kundendienststelle zu Rate zu ziehen.
Es dürfen ausschließlich Originalersatzteile verwendet werden; andernfalls wird keinerlei
Haftung übernommen.
Die Reinigung des Geräts darf nicht mit einem direkten Hochdruckwasserstrahl durchgeführt
werden. Weiters dürfen die Öffnungen und Schlitze für das Ansaugen oder Ausstoßen von Luft,
Rauch und Hitze nicht verstopft werden.
Kinder sollten beaufsichtigt werden, damit sie nicht mit dem Gerät spielen.
Vor dem Anschluss des Geräts muss sichergestellt werden, dass die Daten des Typenschilds mit
den für das Stromnetz vorgesehenen übereinstimmen.
Es wird streng empfohlen, die Stromzufuhr abzuschalten, wenn das Gerät nicht im Betrieb ist.
ACHTUNG! Die Herstellerfirma lehnt im Falle von Schäden, die auf fehlerhafte Installation,
mutwillige Beschädigungen, unsachgemäße Benutzung, mangelhafte Wartung, den Einbau von
nicht originalen Ersatzteilen, die Nichteinhaltung der örtlichen Vorschriften und die
Nichtbeachtung des vorliegenden Handbuchs zurückzuführen sind, jegliche Verantwortung ab.
Für den Installateur
Dem Benutzer muss der Betrieb des Geräts erklärt und vorgeführt werden. Nachdem sichergestellt
wurde, dass alle Fragen geklärt wurden, ist dem Benutzer die Bedienungsanleitung auszuhändigen.
TECHNISCHE MERKMALE
Das TYPENSCHILD mit allen das Gerät betreffende Informationen befindet sich je nach Modell
auf der Innenseite der rechten oder linken Seitenwand oder auf der Innenseite der Bedienblende.
3/166
Page 4
Alle Geräte wurden gemäß den tieferstehend angeführten EU-Richtlinien geprüft:
2014/35/UE - Niederspannung (LVD)
2014/30/UE - Elektromagnetische Verträglichkeit (EMC)
2006/42/EG - Maschinenrichtlinie
2011/65/UE - RoHS
1935/2004/UE - Materialen im Kontakt mit Lebensmitteln (MOCA)
und die entsprechenden Bezugsvorschriften.
Konformitätserklärung
Der Hersteller erklärt hiermit, dass die von ihm hergestellten Geräte den vorher erwähnten CEE-
Richtlinien entsprechen und weist ausdrücklich darauf hin, dass die Installation insbesondere
hinsichtlich der Rauchableitung und des Luftaustauschs nur unter Einhaltung der geltenden
Vorschriften durchgeführt werden darf.
VORBEREITUNG DER INSTALLATION
Installationsort
Es wird empfohlen, das Gerät in einem gut belüfteten
Raum oder unter einer Abzugshaube zu installieren.
Das Gerät kann einzeln oder Seite an Seite mit anderen
Geräten aufgestellt werden. In beiden Fällen muss bei
der Installation nahe einer Wand aus entflammbarem
Material ein Mindestabstand zu den Seitenwänden und
zur Rückwand eingehalten werden (siehe Abbildung
für jede Serie). Sollte die Einhaltung dieses Abstandes
nicht möglich sein, müssen Schutzvorrichtungen (z.B.
Folien aus hitzebeständigen Material) angebracht
werden, durch die eine innerhalb der vorgesehenen
Sicherheitsgrenzen liegende Wandtemperatur
gewährleistet wird.
Installation
Die Installationsarbeiten, die eventuelle Umrüstung auf Gas oder auf von der Voreinstellung
abweichende Stromspannungen, die Aufstellung der Anlage und der Geräte, die Belüftung, der
Rauchabzug und die eventuellen Wartungen müssen gemäß den Anweisungen des Herstellers und
unter Einhaltung der geltenden Vorschriften von Fachpersonal durchgeführt werden. Weiters sind
die in Folge angeführten Bestimmungen zu beachten (DE):
DVGW-Arbeitsblatt G600 TRGI (Technische Regeln für Gasinstallationen)
TRF-Technische Regeln für Flüssiggas
DVGW-Arbeitsblatt G634 Installation von Groß-küchen-Gebrauchseinrichtungen
Einschlägige Unfallverhütungsvorschriften VGB 77
Geltende VDE-Vorschriften
4/166
Page 5
Einschlägige Rechtsverordnungen wie Landes-bau Ordnungen und Feuerungsverordnungen
Bestimmungen des Gasversorgungsunternehmens (GVU)
Bauaufsichtliche Richtlinien über die brandschutztechnischen Anforderungen an Lüftungs-
anlagen
Sicherheitsregeln für Küchen ZH 1/37
DIN 18160 Teil 1 “Hausschornsteine”
Richtlinie “Raumlufttechnische Anlagen für Küchen ”VDI 2052
Richtlinien für die Verwendung von Flüssiggas ZH 1/455
Vorschriften der Trinkwasserversorgung.
Vorarbeiten
Das Gerät aus der Verpackung nehmen, seine Unversehrtheit überprüfen und im Zweifelsfall vor
der Benutzung des Geräts qualifiziertes Fachpersonal zu Rate ziehen. Die für die Verpackung
verwendeten materiale entsprechen den gültigen Umweltschutz-Normen. Sie können gefahrlos
aufbewahrt werden oder gemäß der gültigen Richtlinien des Bestimmungslandes des Geräts,
insbesondere sofern es Nylonsack und die Polystyrol-teile betrifft, entsorgt werden.
Nachdem der einwandfreie Zustand des Geräts festgestellt wurde, kann die Schutzverkleidung
entfernt werden.
Die Außenteile des Geräts mit lauwarmen Wasser und einem Reinigungsmittel sorgfältig von
eventuellen Klebstoffrückständen befreien, anschließend alles mit einem weichen Tuch
trockenreiben. Sollten immer noch Klebstoffspuren vorhanden sein, ein geeignetes Lösungsmittel
(z.B. Azeton) verwenden. Auf gar keinen Fall dürfen Scheuermittel verwendet werden. Nach der
Aufstellung des Geräts ist dieses mittels der Regulierfüße zu nivellieren.
Elektrischer Anschluss
Vor dem Anschließen des Geräts muss überprüft werden, ob die zur Verfügung stehende Spannung
mit jener für das Gerät vorgesehenen übereinstimmt und somit deren Eignung sichergestellt werden.
Sollten die Spannungen nicht übereinstimmen und ein Spannungswechsel erforderlich sein, muss
der Anschluss wie im elektrischen Schema abgebildet verändert werden. Die Klemmleisten
befinden hinter der Bedienblende der Auflageplatte letztere wird durch das Lösen der
Befestigungsschrauben der Halterung und dem Herausziehen der Bedienblende mit der
Klemmleiste zugänglich gemacht. Wenn das Netzkabel beschädigt ist, muss es durch den
Kundendienst ersetzt werden, um eine Gefahr zu vermeiden.
Weiters ist die Wirksamkeit der Erdung zu überprüfen und sicherzustellen, dass die Erdleitung von
der Anschlussseite her länger ist als die anderen Leitungen. Das Anschlusskabel muss
einen für die vom Gerät aufgenommene Spannung geeigneten Querschnitt aufweisen
und mindestens dem Typ H07 RN-F entsprechen. Gemäß den internationalen
Bestimmungen muss oberhalb des Geräts eine allpolige Vorrichtung mit einer
Kontaktöffnungsweite von mindestens 3 mm installiert werden, die jedoch das GELB-GRÜNE
Erdungskabel nicht unterbrechen darf. Die Einrichtung muss in unmittelbarer Nähe des Geräts
angebracht und zugelassen sein, sowie über eine der Aufnahme des Geräts entsprechenden
Stromfestigkeit verfügen (siehe TECHNISCHE DATEN).
5/166
Page 6
Das Gerät muss weiters mit einem POTENZIAL-Ausgleich verbunden sein. Die Klemmleiste für
den Anschluss befindet sich nahe der Öffnung für das Versorgungskabel und ist durch ein Etikett
mit dem Symbol gekennzeichnet.
Wenn man einen Sicherheitsschalter benutzt, soll man den folgenden Anweisen folgen:
- Im Verhältnis zu dem Gericht, die verlorene Spannung für solche Maschine kann 1mA sein,
ohne Begrenzung für dem Maximum für jede kW Leistung eingestellt. Außerdem muss man
kontrollieren, dass alle Sicherheitsschalter, die im Handel sind, eine Toleranz niedriger als 50%
haben. Deshalb muss man einen richtigen Schalter wählen.
- Anschließen nur eine Maschine mit jedem Schalter.
- Nachdem lange Zeit die Maschine nicht gelaufen hat oder im Lager gewesen ist, ist manchmal
möglich, daß bei Inbetriebnahme die Sicherheitsschalter eingeschaltet werden. Die wichtige
Ursache ist die Isolierungsfeuchtigkeit. Man kann das Problem einfach lösen mit einer kurzen
Heizung. Vorher muss man das Sicherheitsthermostat ausschalten.
WARTUNG
ACHTUNG! Vor der Durchführung jeglicher Wartungs- oder Reparaturarbeiten ist
sicherzustellen, dass der Netzanschluss des Geräts unterbrochen wurde.
Die folgenden Wartungsarbeiten sind mindestens einmal im Jahr von Fachpersonal durchzuführen.
Es empfiehlt sich daher, einen Wartungsvertrag abzuschließen.
Den einwandfreien Betrieb aller Kontroll- und Sicherheitsvorrichtungen überprüfen.
Den Zustand des Stromkabels überprüfen.
Informationen für die elektrischen und elektronischen Altgeräte benutzt in den EU-Ländern
Elektro(nik)-Geräte, die mit dem nachfolgenden Symbol gekennzeichnet sind, dürfen gemäß EU-Richtlinie
nicht mit dem Siedlungsabfall (Hausmüll) entsorgt werden.
Für die Beseitigung Ihres Altgerätes nutzen Sie bitte die Ihnen zur Verfügung stehenden länderspezifischen
unterschieden Sammelsysteme, oder treten Sie mit dem Einzelhändler in Verbindung wenn Sie ein gleichwertiges Gerät
kaufen.
Durch die aktive Nutzung der angebotenen Sammelsysteme leisten Sie Ihren Beitrag zur Wiederverwendung, zum
Recycling und zur Verwertung von Elektro(nik)-Altgeräten, schützen die Atmosphäre und die Gesundheit.
FÜR DEN AUSTAUSCH DÜRFEN AUSSCHLIESSLICH VOM HERSTELLER GELIEFERTE
ORIGINALERSATZTEILE VERWENDET WERDEN. DIE ARBEITEN MÜSSEN VON AUTORISIERTEN
FACHKRÄFTEN DURCHGEFÜHRT WERDEN.
ACHTUNG! Sollten Teile der Gasanlage von den Austauscharbeiten betroffen sein, ist die Dichtigkeit derselben
und der einwandfreie Betrieb der verschiedenen Elemente zu überprüfen.
DER HERSTELLER BEHÄLT SICH DAS RECHT VOR, OHNE VORANKÜNDIGUNG DIE
EIGENSCHAFTEN DER AUF DIESEN SEITEN VORGESTELLTEN PRODUKTE ZU ÄNDERN.
6/166
Page 7
Modele
Model
Modell
Dimensions/
Masse/
Medidas
[mm]
Elet.
(E)
[Kw]
(F)
[V]
(G)
[Hz]
Cable/
Kabel
H07 RN-F [mm2]
286628
400x700x845
0.8
230
50/60
3 x 1
CARACTERISTIQUES TECHNIQUES
TECHNICAL FEATURES
TECHNISCHE DATEN
CARACTERISTICAS TECNICAS
SERIE/SERIES/SERIE 700
(E= électrique \ electric \ elektrisch
286628
101/166
Page 8
BESCHREIBUNG DER GERÄTE
Störungsart
Mögliche Lösung
Keine Erhitzung
Die Speisespannung überprüfen.
Den Zustand des entsprechenden Widerstands
überprüfen.
Den Energieregler überprüfen.
Kontrolllampe leuchtet nicht auf
Die Speisespannung überprüfen
Den Zustand der Glühlampe überprüfen
Langsame und/oder
unzureichende Erhitzung
Die Einstellung des Energiereglers überprüfen
Den Zustand der Widerstände überprüfen
Die zu garende Speisemenge überprüfen
Elektro-Warmhaltegerät
Robuste Edelstahlstruktur auf vier Stellfüßen, durch das Einstellen in der Höhe ermöglicht wird.
Das herausziehbare Becken besteht aus Edelstahl und ist mit einer Profilrutsche versehen, durch
welche es möglich ist, das Öl abtropfen zu lassen. Die Heizung erfolgt durch ein
Infrarotstrahlenelement aus Keramik, das von einem Energieregler betätigt wird. Dieses Gerät
regelt die Betriebsfrequenz des Heizkörpers. Ein automatisch rückstellbares Sicherheitsthermostat
garantiert, daß die Temperatur innerhalb der eingestellten Werte bleibt.
AUSTAUSCH VON BESTANDTEILEN
ACHTUNG! Vor jedem Austausch ist sicherzustellen, dass der Netzanschluss des Geräts
unterbrochen wurde.
Energieregler
Um den Energieregler zu ersetzen, müssen die 2 Befestigungsschrauben des Schutzgehäuses
entfernt werden, muss man das Schutzgehäuse rücken und dann den gewünschten Teil ersetzen.
Widerstände
Wenn die Heizwiderstände ersetzt werden müssen,
das Schutzgitter (1) aufschrauben, das dem
Ausstrahlungselement durch 2 Nutmütter fixiert ist.
Dann muss man die Kabeln der Widerstände lockern
und die Widerstände (2) herausnehmen. Den Teil
austauschen. Den elektrischen Anschluss wieder
verbinden und die Heizung wieder einzubauen.
Passen Sie darauf dass, ihre Verkleidung
zerbrechlich ist.
Einige Störungen und deren mögliche Lösungen
102/166
Page 9
BEDIENUNGSANLEITUNGEN
HINWEISE
Das Gerät darf nur von eigens dafür ausgebildeten Personen und nur für jenen Gebrauch
benutzt werden, für den es ausdrücklich vorgesehen wurde, das bedeutet, das Warmhalten von
frittierten Lebensmitteln und / oder Lebensmittel, die bereits erhitzt worden sind.
ACHTUNG! Die Heizkörper während des Betriebs nicht berühren oder wenn das Gerät gerade
ausgeschaltet worden ist, Brandwundegefahr.
Warmhaltegerät
Einschaltung des Geräts, wie folgt verfahren:
- den Knebel (1) vom Energieregler drehen;
- die grüne Kontroll-Leuchte leuchtet auf, um das
Einschalten anzuzeigen.
- Abhängig von der Position des Knebels wird
der Heizkörper an- und ausgeschaltet so viele
Male, dass die Temperatur garantiert wird. Je
größer der Bereich auf den Knebel wird, wird
die Zeit länger, in der das Gerät angeschaltet ist.
Zwischen der Grenze der höchsten Temperatur
und des Anzeigers funktioniert die Platte immer
auf der höchsten Temperatur.
Um das Gerät auszuschalten, den Knebel (1) auf Position 0 bringen.
Die Heizung ist mit einem automatisch rückstellbaren Sicherheitsthermostat versehen.
ACHTUNG! Das Gerät nur unter Beaufsichtigung benutzen. Es sollte niemals eingeschaltet
sein, ohne es zu benutzen.
Beim normalen Betrieb könnte die Temperatur der Zone, wo der Heizkörper (3) liegt, sehr
hoch werden. Diese Zone ist von einem Schildchen auf der Gerätefront angezeigt.
Beim normalen Betrieb das Ausstrahlungselement niemals berühren.
PFLEGE DES GERÄTS UND WARTUNG
ACHTUNG! Vor dem Beginn der Reinigungsarbeiten ist sicherzustellen, dass der
Netzanschluss des Geräts unterbrochen wurde und das Gassperrventil geschlossen ist.
Während der Reinigungsarbeiten ist der Einsatz eines direkten Wasserstrahls oder eines
Hochdruckwasserstrahls zu vermeiden. Die Reinigung ist nur bei erkalteten Geräten
durchzuführen.
Die Teile aus Edelstahl sind mit lauwarmem Wasser, einem neutralen Reinigungsmittel und einem
Tuch zu säubern; das Reinigungsmittel muss für die Reinigung von rostfreiem Stahl geeignet sein
und darf keine scheuernden oder ätzenden Substanzen enthalten. Keine normale Stahlwolle oder
Ähnliches verwenden, da durch die Ablagerung von Eisen Roststellen entstehen könnten. Ebenso
wird von der Verwendung von Glaspapier oder Schmirgelpapier abgeraten. Nur bei starken
Schmutzverkrustungen kann Bimsstein in Pulverform benutzt werden, obwohl der Einsatz eines
synthetischen Reibschwamms oder rostfreier Stahlwolle empfehlenswerter ist. Nach dem
Abwaschen ist das Gerät mit einem weichen Tuch abzutrocknen.
103/166
Page 10
Die Verwendung von Scheuerpulver jeder Art, chlorhaltigen und bleichenden Reinigungsmitteln ist
zu vermeiden. Zudem keine kalten Flüssigkeiten auf das warme Gerät gießen, da Risse entstehen
können, die eine Verformung oder einen Bruch der Geräte selbst zur Folge haben.
Weiteres sollten säurehaltige Substanzen (Essig, Soßen, Würzmischungen, Küchensalz…) nicht
über längere Zeit auf den Edelstahlflächen aufliegen, da chemisch-physikalische Reaktionen die
Passivierung des Edelstahls beeinträchtigen können; demnach wird empfohlen, solche Substanzen
mit sauberem Wasser unverzüglich zu entfernen.
Sollte das Gerät über einen längeren Zeitraum hinweg nicht benutzt werden, wird empfohlen, den
Gashahn zu schließen, den eventuellen Stromanschluss zu unterbrechen und alle Oberflächen mit
einem mit Vaselinöl getränktem Tuch abzureiben, wodurch eine pflegende Schutzschicht
aufgetragen wird. Von Zeit zu Zeit sind die Räumlichkeiten durchzulüften.
ACHTUNG: kein Reinigungsmittel mit Chlor verwenden.
Zum Entkalken kein Reinigungsmittel mit Salz oder Schwefelsäure benutzen. Im Markt gibt es
geeignete Produkte oder als Alternative kann eine essigsäurige Lösung.
Zur Reinigung keine Brennstoffe verwenden.
Betriebsstörungen
Wenn sich das Gerät aus irgendeinem Grund nicht einschalten lässt oder sich während des Betriebs
ausschaltet, ist die Energiezufuhr und die korrekte Einstellung der Betriebsfunktionen zu
kontrollieren, sind keine Fehler feststellbar, ist der Kundendienst zu verständigen.
104/166
Loading...
