26L-1801B
400136
Bartscher GmbH
Franz-Kleine-Str. 28
D-33154 Salzkotten
Германия
тел. +49 5258 971-0
факс: +49 5258 971-120
Горячая линия: +49 5258 971-197
www.bartscher.com
Версия: 2.0
Дата составления: 2019-12-02
Оригинальная иструкция по монтажу
RU
RU
Название:
Смеситель двухвентильный 26L-
1801B
Номер артикула:
400136
Материал:
Латунь, cталь
Материал ручки:
Металл (EUR)
Поток при давлении 3 бара:
Расход: 16 л/мин., регулятор струи:
26 л/мин.
Мундштук регулятора струи в мм:
55
Поворотный слив в °:
180
Диаметр отверстия стола:
30 - 35
Присоединение AG:
1/2"
Крепление при помощи резьбового
штуцера:
3/4"
Присоединение воды:
1/2"
Размеры (шир. x гл. x выс.) в мм:
515 x 415 x 1.430
Вес в кг:
6,8
Технические характеристики
Оставляем за собой право на внесение технических изменений!
Версия/характеристики
• Вид арматуры: смеситель с двумя ручками
• Смеситель с душем для мытья посуды
• Вид клапана: седло клапана из нержавеющей стали
• Вид монтажа: одно отверстие
• Без отдачи
• Установочное кольцо для длительного срока службы
• Высокая ударопрочность, износостойкость и прочность на истирание
• Химическая стойкость в широком диапазоне температур
• Отличная коррозионная устойчивость
• Низкий коэффициент трения
400136 3 / 7
RU
1. Винт
2. Труба из нержавеющей стали
3. Настенный держатель
4. Шестигранный болт
5. Винты (2х)
6. Крюк душа
7. Держатель пружины
8. Эластичный шланг
9. Прокладка
10. Спиральная пружина
11. Прокладка
12. Наконечник душа
13. Винт сливного клапана трубы
14. Слив
Рис. 1
Список частей
Монтаж
1. Вставить смеситель в моечный стол.
2. Открутить винт (A) / (рис. 1) от арматуры. Ввести трубу из нержавеющей
стали (2) в монтажное отверстие. Убедиться в правильном положении
кольца o-ring. Направить нижний конец трубы из нержавеющей стали (2) на
монтажное отверстие (деталь B). Дотянуть винт (1), обращая внимание
чтобы не повредить прокладку трубы.
3. Прикрепить настенный держатель (3) на стене на соответствующей
высоте. Всунуть настенный держатель (3) на трубу из нержавеющей стали
(2). Если настенный держатель (3) слишком длинный, открутить
шестигранный винт (4) на круглом фланце и укоротить настенный
держатель (3) с помощью пилы для металла. Вставить держатель обратно
в круглый фланец и крепко дотянуть шестигранный винт (4). Прикрепить
настенный держатель с помощью прилагаемых винтов (5) к стене (деталь
A). Завинтить гайки с помощью гаечного ключа 32 мм или хромированных
щипцов.
4 / 7 400136
RU
4. Вставить крюк душа (6) на трубу из нержавеющей стали (2), не прикрепляя
его. Положение крюка для душа будет отрегулировано позже.
5. Прикрепить держатель пружины (7) с помощью гайки снизу на трубе из
нержавеющей стали (2). Прикрепить предохранительное кольцо на высоте ок.
20 см от верхнего конца трубы из нержавеющей стали (2) и прикрутить его с
помощью гаечного ключа 32 мм. Убедиться, что держатель пружины (7)
хорошо прикреплен и не передвигается вдоль трубы из нержавеющей стали.
6. Прикрепить эластичный шланг (8) с прокладкой (9) на верхнем конце трубы
из нержавеющей стали (2).
7. Дотянуть вручную, не применяя гаечный ключ, наконечник душа (12) и
второй конец эластичного шланга (8). Между наконечником душа (12) и
эластичным шлангом (8) вставить прилагаемую к смесителю прокладку
(11).
8. Открутить винт сливного клапана воды (13), который находится на трубе из
нержавеющей стали (2). Установить излив (14) и повторно дотянуть винт
(13). Обратить внимание, чтобы не повредить прокладку слива, а также
чтобы слив (14) мог беспрепятственно вращаться.
9. После этого отрегулировать высоту и положение крюка душа (6).
Прикрепить крюк душа (6) с помощью гаечного ключа 32-мм. Проверить, не
передвигается ли крюк душа вдоль трубы, и не шатается ли по сторонам.
10. Подключить прилагаемые шланги для теплой и холодной воды к системе
подачи воды и канализации.
11. После установки проверить правильность действия душа для посуды.
Закрутить наконечник душа (крепящее кольцо вверх и отпустить рычаг).
Открыть подачу воды в арматуру, и проверить на предмет потери воды.
Далее проверить правильность действия ручного душа во время
открывания и закрывания.
ПРЕДУПРЕЖДЕНИЕ!
Гидравлик, который осуществляет монтаж, несет ответственность за
установку в соответствии европейским стандартом EN1717.
400136 5 / 7
RU
Рекомендации на тему обслуживания
• Если в приборе еще не установлен умягчитель воды или фильтр
известкового осадка, рекомендуем это сделать, так как камень и
загрязнения в воде могут стать причиной повреждения прибора.
• В случае неиспользования закрыть ручки арматуры.
• Избегать резких движений краника слива.
• Не класть на кранике слива никаких предметов.
Очистка
ПРЕДУПРЕЖДЕНИЕ!
Не использовать никаких агрессивных средств, содержащих кислоты
или грубозернистые чистящие порошки.
Не пользоваться жесткими мочалками, синтетическими салфетками и
т.д.
1. Поверхность душа для посуды следует содержать в чистом и сухом
состоянии и избегать образования осадков и коррозии.
2. Перед очисткой арматуры следует убедиться, что она остыла.
3. Чтобы удалить пятна накипи с арматуры, следует использовать воду с
нейтральным чистящим средством.
4. Протереть поверхности салфеткой, смоченной в чистой воде, чтобы
удалить загрязнения и остатки моющего средства.
5. Далее осушить поверхность с помощью мягкой салфетки.
6. Избегать контакта прокладок с чистящими средствами.
6 / 7 400136
RU

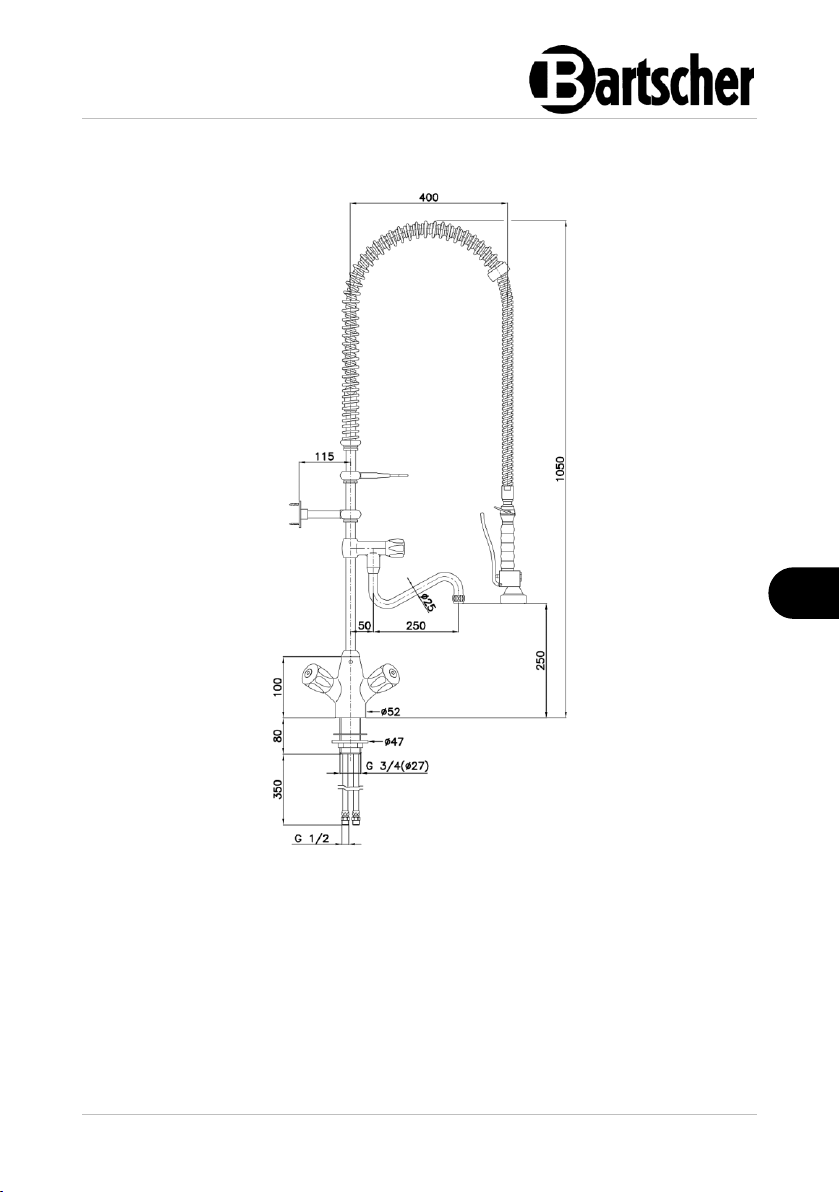

Рис. 2
Размеры
400136 7 / 7
