235L
700830
Bartscher GmbH
Franz-Kleine-Str. 28
D-33154 Salzkotten
Deutschland
Tel.: +49 5258 971-0
Fax.: +49 5258 971-120
Service-Hotline: +49 5258 971-197
www.bartscher.com
Version: 2.0
Erstelldatum: 2023-02-23
DE
2
Original-Bedienungsanleitung
1 Sicherheit ...................................................................................................... 2
1.1 Signalworterklärung ................................................................................. 2
1.2 Sicherheitshinweise ................................................................................. 3
1.3 Bestimmungsgemäße Verwendung ......................................................... 6
1.4 Bestimmungswidrige Verwendung ........................................................... 6
2 Allgemeines ................................................................................................... 7
2.1 Haftung und Gewährleistung ................................................................... 7
2.2 Urheberschutz ......................................................................................... 7
2.3 Konformitätserklärung .............................................................................. 7
3 Transport, Verpackung und Lagerung ........................................................... 8
3.1 Transportinspektion ................................................................................. 8
3.2 Verpackung .............................................................................................. 8
3.3 Lagerung .................................................................................................. 8
4 Technische Daten .......................................................................................... 9
4.1 Technische Angaben ............................................................................... 9

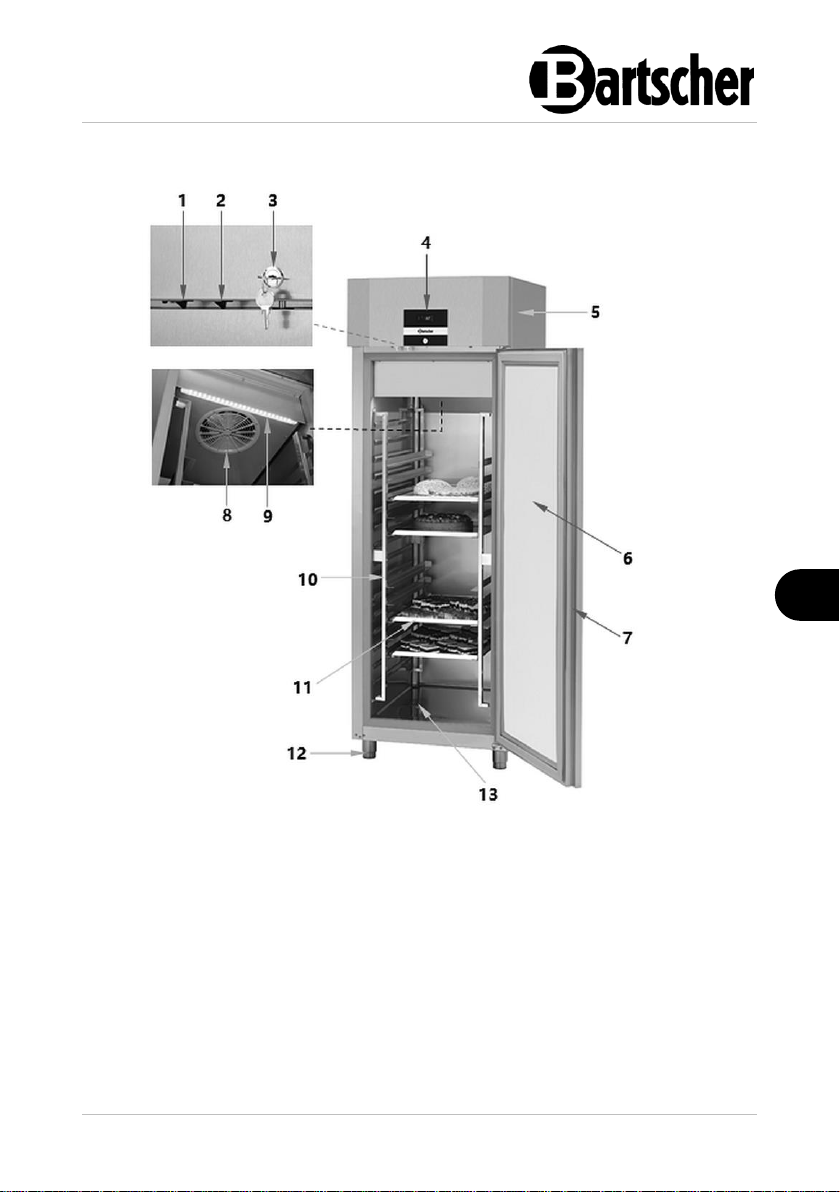

4.2 Baugruppenübersicht ............................................................................. 11
4.3 Funktion des Gerätes ............................................................................. 12
5 Installation und Bedienung .......................................................................... 12
5.1 Installation .............................................................................................. 12
5.2 Bedienung .............................................................................................. 15
6 Reinigung und Wartung ............................................................................... 20
6.1 Sicherheitshinweise zur Reinigung ........................................................ 20
6.2 Reinigung ............................................................................................... 20
7 Mögliche Funktionsstörungen ...................................................................... 22
8 Entsorgung .................................................................................................. 24
700830 1 / 24
Sicherheit
DE
Die Bedienungsanleitung vor Inbetriebnahme lesen und
griffbereit am Gerät aufbewahren!
GEFAHR!
Das Signalwort GEFAHR warnt vor Gefährdungen, die zu schweren
Verletzungen oder Tod führen, wenn sie nicht vermieden werden.
Diese Bedienungsanleitung beschreibt di e Installation, Bedienung und Wartung des Geräts und gilt als wichtige Inform ationsquelle und Nachschlagewerk. Die Ke nntnis aller enthaltenen Sicherheitshinw eise und Handlungsanweisungen sch afft die Voraussetzung für das sichere und sachgerechte Arbeiten mit de m Gerät. Darüber hinaus müssen die für de n Einsatzbereich des Geräts geltende n örtlichen Unfallverhütungsvorschriften u nd allgemeinen Sicherheitsbestimmunge n eingehalten werden. Diese Bedien ungsanleitung ist Bestandteil des Produ kts und muss in unmittelbarer Nähe des Geräts für das In¬stallations-, Bedi enungs-, Wartungs- und Reinigungspers onal jederzeit zugänglich auf¬bewahrt werd en. Wenn das Gerät an eine dritte Pers on
weitergegeben wird, muss die Bedienungsa nleitung mit ausgehändigt werden.
Diese Bedienungsanleitung beschreibt die Installation, Bedienung und Wartung des
Geräts und ist eine wichtige Informationsquelle und Nachschlagewerk. Die Kenntnis
aller enthaltenen Sicherheitshinweise und Handlungsanweisungen schafft die
Voraussetzung für das sichere und sachgerechte Arbeiten mit dem Gerät.
Zusätzlich gelten die für den Einsatzbereich des Geräts gültigen
Unfallverhütungsvorschriften, Sicherheitsbestimmungen und gesetzliche
Regelungen.
Lesen Sie diese Bedienungsanleitung vor Beginn der Arbeiten am Gerät,
insbesondere vor der Inbetriebnahme, um Personen- und Sachschäden zu
vermeiden. Unsachgemäße Verwendung kann zu Beschädigungen führen.
Diese Bedienungsanleitung ist Bestandteil des Produkts und muss in unmittelbarer
Nähe des Geräts und jederzeit zugänglich aufbewahrt werden. Wenn das Gerät
weitergegeben wird, muss die Bedienungsanleitung mit ausgehändigt werden.
1 Sicherheit
Das Gerät ist nach den derzeit gültigen Regeln der Technik gebaut. Es können
jedoch von diesem Gerät Gefahren ausgehen, wenn es unsachgemäß oder nicht
bestimmungsgemäß verwendet wird. Alle Personen, die das Gerät benutzen,
müssen sich an die Anweisungen der Bedienungsanleitung halten und die
Sicherheitshinweise beachten.
1.1 Signalworterklärung
Wichtige Sicherheits- und Warnhinweise sind in dieser Bedienungsanleitung durch
Signalwörter gekennzeichnet. Diese Hinweise müssen unbedingt befolgt werden,
um Personenschäden, Unfälle und Sachschäden zu vermeiden.
2 / 24 700830
Sicherheit
DE
WARNUNG!
Das Signalwort WARNUNG warnt vor Gefährdungen, die
mittelschwere bis schwere Verletzungen oder Tod zur Folge haben
können, wenn sie nicht vermieden werden.
VORSICHT!
Das Signalwort VORSICHT warnt vor Gefährdungen, die leichte oder
mäßige Verletzungen zur Folge haben können, wenn sie nicht
vermieden werden.
ACHTUNG!
Das Signalwort ACHTUNG kennzeichnet mögliche Sachschäden, die
bei Nichtbeachtung des Sicherheitshinweises auftreten können.
HINWEIS!
Das Symbol HINWEIS setzt den Benutzer über weiterführende
Informationen und Tipps für den Gebrauch des Geräts in Kenntnis.
, die
1.2 Sicherheitshinweise
Elektrischer Strom
• Eine zu hohe Netzspannung oder unsachgemäße Installation kann zu
elektrischem Stromschlag führen.
• Schließen Sie das Gerät nur an, wenn die Angaben auf dem Typenschild mit
der Netzspannung übereinstimmen.
• Halten Sie das Gerät trocken um Kurzschlüsse zu vermeiden.
• Wenn im Betrieb Störungen auftreten, trennen Sie das Gerät sofort von der
Stromversorgung.
• Berühren Sie den Netzstecker des Geräts nicht mit nassen Händen.
• Greifen Sie niemals nach dem Gerät, wenn es ins Wasser gefallen ist. Trennen
Sie das Gerät sofort von der Stromversorgung.
• Lassen Sie Reparaturen und das Öffnen des Gehäuses nur von Fachkräften
und Fachwerkstätten ausführen.
• Tragen Sie das Gerät nicht am Anschlusskabel.
700830 3 / 24
Sicherheit
DE
• Bringen Sie das Anschlusskabel nicht mit Wärmequellen oder scharfen Kanten
in Berührung.
• Knicken, quetschen oder verknoten Sie das Anschlusskabel nicht.
• Wickeln Sie das Anschlusskabel des Geräts immer vollständig ab.
• Stellen Sie niemals das Gerät oder andere Gegenstände auf das Anschlusskabel.
• Greifen Sie immer an den Netzstecker, um das Gerät von der Stromversorgung
zu trennen.
• Überprüfen Sie das Anschlusskabel regelmäßig auf Beschädigungen. Benutzen
Sie das Gerät nicht, wenn das Anschlusskabel beschädigt ist. Wenn dieses
Schäden aufweist, muss es durch den Kundendienst oder einen qualifizierten
Elektriker ausgetauscht werden, um Gefährdungen zu vermeiden.
• Reinigen Sie das Gerät und Geräteteile ni e mit leicht entzündbaren Flüssigkeiten. Die daraus entstehenden Gase können ein e Brandgefahr darstellen oder e xplodieren.
Bei nicht sachgemäßer Verwendung des Gerätes besteht Brand- oder Explosionsg efahr durch Entzündung des Inhaltes.
Brandgefahr / Gefahr durch brennbare Materialien / Explosionsgefahr!
• Verwenden Sie keine elektrischen Geräte innerhalb des Gerätes.
• Lagern oder verwenden Sie kein Benzin oder andere feuergefährliche Gase und
Flüssigkeiten in der Nähe von diesem oder anderen Geräten. Die Gase können
eine Brandgefahr darstellen oder explodieren.
• Lagern Sie keine explosiven Stoffe wie Sprühdosen mit brennbarem Treibmittel
in diesem Gerät. Behälter mit brennbaren Gasen und Flüssigkeiten können bei
niedrigen Temperaturen auslaufen und sich durch Funkenbildung elektrischer
Geräte entzünden. Explosionsgefahr!
• Wenn Kältemittel austritt, ziehen Sie den Netzstecker aus der Steckdose.
Entfernen Sie alle Zündquellen in der Nähe, lüften Sie den Raum und wenden
Sie sich an den Kundendienst. Vermeiden Sie den Kontakt von Kältemittel mit
den Augen, es kann ernsthafte Augenverletzungen verursachen.
• Reinigen Sie das Gerät und Geräteteile nie mit leicht entzündbaren
Flüssigkeiten. Die daraus entstehenden Gase können eine Brandgefahr
darstellen oder explodieren.
• Sollte ein Brand entstehen, trennen Sie das Gerät von der Stromversorgung,
bevor Sie geeignete Maßnahmen zur Brandbekämpfung einleiten. Das Feuer
niemals mit Wasser löschen, wenn das Gerät an die Stromversorgung
angeschlossen ist. Sorgen Sie für ausreichend Frischluftzufuhr nach dem
Löschen des Brandes.
• Beschleunigen Sie den Abtauvorgang nicht mit mechanischen Vorrichtungen
oder Heizquellen (Kerzen oder Heizungen) oder auf andere Weise. Der
aufkommende Dampf kann einen Kurzschluss verursachen und zu hohe
Temperaturen können das Gerät beschädigen.
• Halten Sie alle Lüftungsöffnungen des Gerätes während des Betriebes frei.
• Beschädigen Sie niemals den Kühlkreislauf des Gerätes.
4 / 24 700830
Sicherheit
DE
Bedienpersonal
• Dieses Gerät darf nicht durch Personen (einschließlich Kinder) mit
eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder
mangels Erfahrung und/oder mangels Wissen bedient werden.
• Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem
Gerät spielen oder das Gerät in Betrieb nehmen.
Fehlgebrauch
• Bestimmungswidrige oder verbotene Verwendung kann zu Beschädigungen an
dem Gerät führen.
• Verwenden Sie das Gerät nur in betriebssicherem und technisch einwandfreiem
Zustand.
• Verwenden Sie das Gerät nur, wenn alle Anschlüsse vorschriftsgemäß
ausgeführt sind.
• Verwenden Sie das Gerät nur in sauberem Zustand.
• Verwenden Sie nur Original-Ersatzteile. Führen Sie niemals selbst Reparaturen
am Gerät durch.
• Nehmen Sie keine Umbauten oder Veränderungen am Gerät vor.
• Bohren Sie keine Löcher in das Gerät und montieren Sie keine Gegenstände an
das Gerät.
• Stellen Sie keine schweren Gegenstände auf dem Gerät ab.
700830 5 / 24
Sicherheit
DE
1.3 Bestimmungsgemäße Verwendung
Jede über die folgende bestimmungsgemäße Verwendung hinausgehende
und/oder andersartige Verwendung des Gerätes ist untersagt und gilt als nicht
bestimmungsgemäß.
Folgende Verwendungen sind bestimmungsgemäß:
– Kühlen und Aufbewahren von geeigneten Kuchen, Torten, Brot ,
Brötchen, etc..
Dieses Gerät ist für den Betrieb bei einer Umgebungstemperatur von 10 °C bis
höchstens 30 °C und einer relativen Feuchtigkeit von 55 % (Klimaklasse 4)
bestimmt.
1.4 Bestimmungswidrige Verwendung
Eine bestimmungswidrige Verwendung kann zu Personenschäden sowie
Sachschäden durch gefährliche elektrische Spannung, Feuer und hohe
Temperaturen führen. Führen Sie ausschließlich diejenigen Arbeiten mit dem Gerät
durch, die in dieser Bedienungsanleitung beschrieben sind.
Folgende Verwendungen sind bestimmungswidrig:
– Aufbewahren von brennbaren oder explosiven Gegenständen und
Flüssigkeiten wie Äther, Petroleum oder Klebstoffen;
– Lagern von explosiven Stoffen wie Sprühdosen mit brennbarem
Treibmittel;
– Lagern von pharmazeutischen Produkten oder Blutkonserven;
– Lagern von lebenden Tieren.
6 / 24 700830
Allgemeines
DE
2 Allgemeines
2.1 Haftung und Gewährleistung
Alle Angaben und Hinweise in dieser Bedienungsanleitung wurden unter
Berücksichtigung der geltenden Vorschriften, des aktuellen ingenieurtechnischen
Entwicklungsstands sowie unserer langjährigen Erkenntnisse und Erfahrungen
zusammengestellt. Der tatsächliche Lieferumfang kann bei Sonderausführungen,
der Inanspruchnahme zusätzlicher Bestelloptionen oder auf Grund neuester
technischer Änderungen, u. U. von den hier beschriebenen Erläuterungen und
zeichnerischen Darstellungen abweichen.
Der Hersteller übernimmt keine Haftung für Schäden und Störungen bei:
– Nichtbeachtung der Anweisungen,
– bestimmungswidriger Verwendung,
– technischen Änderungen durch den Benutzer,
– Verwendung nicht zugelassener Ersatzteile.
Technische Änderungen am Produkt im Rahmen der Verbesserung der
Bedienungseigenschaften und der Weiterentwicklung behalten wir uns vor.
Die Gewährleistungsdauer für dieses Gerät beträgt 24 Monate nach Erwerb des
Gerätes.
2.2 Urheberschutz
Die Bedienungsanleitung und die in ihr enthaltenen Texte, Zeichnungen, Bilder und
sonstigen Darstellungen sind urheberrechtlich geschützt. Vervielfältigungen in
jeglicher Art und Form – auch auszugsweise – sowie die Verwertung und/oder
Mitteilung des Inhaltes sind ohne schriftliche Zustimmung des Herstellers nicht
gestattet. Zuwiderhandlungen verpflichten zu Schadensersatz. Weitere Ansprüche
bleiben vorbehalten.
2.3 Konformitätserklärung
Das Gerät entspricht den aktuellen Normen und Richtlinien der EU. Dies
bescheinigen wir in der EG-Konformitätserklärung. Bei Bedarf senden wir Ihnen
gern die entsprechende Konformitätserklärung zu.
700830 7 / 24
Transport, Verpackung und Lagerung
DE
3 Transport, Verpackung und Lagerung
3.1 Transportinspektion
Prüfen Sie die Lieferung nach Erhalt unverzüglich auf Vollständigkeit und
Transportschäden. Nehmen Sie bei äußerlich erkennbaren Transportschäden die
Lieferung nicht oder nur unter Vorbehalt entgegen. Vermerken Sie den
Schadensumfang auf den Transportunterlagen/ Lieferschein des Transporteurs und
leiten Sie die Reklamation ein. Reklamieren Sie verdeckte Mängel sofort nach
Erkennen, da Schadensersatzansprüche nur innerhalb der geltenden
Reklamationsfristen geltend gemacht werden können.
Falls Teile oder Zubehör fehlen sollten, nehmen Sie bitte mit unserem
Kundenservice Kontakt auf.
3.2 Verpackung
Werfen Sie den Umkarton Ihres Gerätes nicht weg. Sie benötigen ihn eventuell zur
Aufbewahrung, beim Umzug oder wenn Sie das Gerät bei eventuellen Schäden an
unsere Service-Stelle senden müssen.
Die Verpackung und einzelne Bauteile sind aus wiederverwertbaren Materialien
hergestellt. Im Einzelnen sind dies: Folien und Beutel aus Kunststoff, Verpackung
aus Pappe.
Führen Sie wiederverwertbare Verpackungen dem Recycling zu. Beachten Sie die
in Ihrem Land geltenden Vorschriften.
3.3 Lagerung
Lassen Sie die Packstücke bis zur Installation verschlossen und bewahren Sie
diese unter Beachtung der außen angebrachten Aufstell- und Lagermarkierung auf.
Lagern Sie die Packstücke nur unter folgenden Bedingungen:
– in geschlossenen Räumen
– trocken und staubfrei
– vor aggressiven Medien ferngehalten
– vor Sonneneinstrahlung geschützt
– vor mechanischen Erschütterungen geschützt.
Bei längerer Lagerung (> 3 Monate) kontrollieren Sie regelmäßig den
Allgemeinzustand aller Teile und der Verpackung. Erneuern Sie bei Bedarf die
Verpackung.
8 / 24 700830
Technische Daten
DE
Bezeichnung:
Bäckerei-Kühlschrank 235L
Art.-Nr.:
700830
Material:
Edelstahl
Material innen:
Edelstahl
Inhalt in L:
235
Temperaturbereich von – bis in °C:
2 - 8
Umgebungstemperatur von - bis in °C:
10 - 30
Kühlmittel / Menge in kg:
R600a / 0,105
Klimaklasse:
4
Energieeffizienzklasse:
C (EU Nr. 2015 / 1095)
Energieverbrauch in kWh / Jahr:
358
GWP:
3
Anzahl Türen:
1
Anzahl Einschübe:
10
Format Einschübe (B x T) in mm:
600 x 400
Abstand zwischen Einschüben in mm:
75
Tragfähigkeit je Einschub max. in kg:
60
Anschlusswert:
0,2 kW | 230 V | 50 Hz
Maße (B x T x H) in mm:
705 x 910 x 2.085
Gewicht in kg:
131,4
4 Technische Daten
4.1 Technische Angaben
Technische Änderungen vorbehalten!
700830 9 / 24
Technische Daten
DE
Ausführung / Eigenschaften
• Farbe: silber
• Kühlung: Umluft
• Temperaturregelung:
– elektronisch
– in 1 °C-Schritten
• Thermostat
• Steuerung: Touch
• Isolierung: Cyclopentan C5H10, 85 mm
• Automatische Abtaufunktion
• Tauwasserverdunstung
• Art der Einschübe: längs
• Tür-Art:
– Flügeltür
– selbstschließend
• Türanschlag: rechts, wechselbar
• Standby Schalter
• Kontrollleuchte: Ein-/Aus
• Abschließbar
• LED-Innenbeleuchtung
• Digital-Anzeige
• 1 Lüfter
• optisches Signal (in der Digital-Anzeige) bei zu lange geöffneter Tür
Weitere Angaben über das Gerät finden Sie auf unserer Internetseite
www.bartscher.com oder gemäß der Verordnung (EU) 2015/1095 in der
Produktdatenbank gespeicherten Informationen unter https://energy-
label.ec.europa.eu/. Geben Sie die Artikel-Nummer für das Modell ein.
10 / 24 700830
Technische Daten
DE
Abb. 1
1. Türkontaktschalter
Innenbeleuchtung
2. Türkontaktschalter für Alarm bei
offener Tür
3. Schloss
4. Digitaler Temperaturregler
5. Gehäuse
6. Tür mit Griffmulde
7. Türdichtung
8. Lüfter
9. LED-Innenbeleuchtung
10. Gestell mit Einschubvorrichtungen
11. Bäckerei-Blech (optional)
12. Füße (4x)
13. Untere Abstellfläche
4.2 Baugruppenübersicht
700830 11 / 24
Installation und Bedienung
DE
VORSICHT!
Erstickungsgefahr!
Halten Sie Verpackungsmaterialien wie Plastikbeutel und Styroporteile
außerhalb der Reichweite von Kindern.
4.3 Funktion des Gerätes
Im Bäckerei-Kühlschrank können vorproduzierte Kuchen und Torten, Brot und
Brötchen bis zur Ausgabe oder Weiterverarbeitung auf dem passenden Blech
fachgerecht gekühlt und gelagert werden.
5 Installation und Bedienung
5.1 Installation
Auspacken / Aufstellen
• Packen Sie das Gerät aus und entfernen Sie alle äußeren und inneren
Verpackungsteile, sowie Transportsicherungen.
• Ziehen Sie falls vorhanden die Schutzfolie vom Gerät ab. Ziehen Sie die
Schutzfolie langsam ab, damit keine Kleberrückstände zurückbleiben. Entfernen
Sie eventuelle Kleberrückstände mit einem geeigneten Lösungsmittel.
• Achten Sie darauf, dass das Typenschild und die Warnhinweise am Gerät nicht
beschädigt werden.
• Stellen Sie das Gerät niemals in nasser oder feuchter Umgebung auf.
• Stellen Sie das Gerät so auf, dass die Anschlüsse leicht zugänglich sind und bei
Bedarf schnell getrennt werden können.
• Stellen Sie das Gerät auf eine Fläche mit folgenden Eigenschaften:
– eben, ausreichend tragfähig, wasserresistent, trocken und hitzebeständig
– ausreichend groß, um ungehindert mit dem Gerät arbeiten zu können
– gut zugänglich
– mit einer guten Luftzirkulation.
• Führen Sie zur Aufstellung des Gerätes folgende Schritte aus:
– Entfernen Sie die Verpackung vom Gerät mit Ausnahme der Palette.
– Heben Sie das Gerät mit Hilfe eines Hubwagens an und bringen Sie es
an den vorgesehenen Aufstellungsort. Achten Sie darauf, dass das Gerät
nicht beschädigt wird, kontrollieren Sie die Stabilität, um das
Gleichgewicht des Gerätes nicht zu verlieren.
12 / 24 700830
Installation und Bedienung
DE
– Das Gerät darf weder gezogen noch geschoben werden, da es
umkippen kann. Dabei kann es zu Beschädigungen an der
Außenverkleidung oder der Füße kommen.
– Sobald sich das Gerät am vorgesehenen Aufstellungsort befindet,
entfernen Sie die Palette.
– Richten Sie das Gerät durch Ein- oder Herausdrehen der Füße aus.
– Entfernen Sie anschließend die Schutzfolie vom Gerät.
• Stellen Sie das Gerät nicht in einer heißen U mgebung oder in der Nähe von brenn barem Material auf.
• Das Gerät benötigt zum korrekten Betrie b eine ausreichende Luftströmung. Halte n Sie seitlich einen Mindestabstand vo n 10 cm ein.
• Die Öffnungen am Gerät niemals abdec ken oder blockieren.
• Stellen Sie das Gerät nicht an Plätzen mit direkter Sonneneinstrahlung oder in
der Nähe von Wärmequellen (Herd, Heizung, Heizgeräte, usw.) auf.
Wärmequellen können den Energieverbrauch negativ beeinflussen, sowie zu
Funktionseinschränkungen führen.
• Stellen Sie das Gerät so auf, dass genügend Luft frei zirkulieren kann. Halten
Sie einen Mindestabstand von 20 cm zu Wänden und anderen Gegenständen
ein.
• Um Störungen des Kompressors zu vermeiden, kippen Sie das Gerät nicht
mehr als 45°, wenn Sie es aufstellen oder transportieren.
• Sollte das Gerät an einem anderen Platz aufgestellt werden, gehen Sie wie folgt
vor:
– schalten Sie das Gerät aus
– ziehen Sie den Netzstecker aus der Steckdose
– räumen Sie den Inhalt des Gerätes aus
– kleben Sie alle losen Elemente im Innenraum fest und die Tür zu
– transportieren Sie das Gerät nur aufrecht.
• Die Steckdose muss leicht zugänglich sein , so dass das S tromkabel n otfalls schnell a bgezogen werd en kann.• Die Steckdose muss leicht zugänglich sein , so dass das Stromkabel notfalls sch nell abgezogen werden kann. Die Steckd ose muss leicht zugänglich sein, so d ass das Stromkabel notfalls schnell abgez ogen werden kann.
HINWEIS
ACHTUNG!
Das Gerät ist nicht für den Einbau geeignet!
Türanschlag wechseln
• Der Türanschlag der Gerätes kann bei Bedarf von rechts nach links gewechselt
werden. Beachten Sie die folgenden Bilder.
• Zum Wechsel des Türanschlags empfehlen wir eine weitere Person
heranzuziehen.
• Folgende Werkzeuge werden benötigt: Schraubenschlüssel Nummer 8 und 10,
Kreuzschraubendreher.
ACHTUNG!
Ziehen Sie vor dem Wechsel des Türanschlags den Netzstecker aus der
Steckdose.
700830 13 / 24
Installation und Bedienung
DE
Der Kühlschrank darf zum Wechseln des Türanschlags nicht horizontal
abgelegt werden.
14 / 24 700830
Installation und Bedienung
DE
Anschließen - Strom
• Prüfen Sie, ob die technischen Angaben des Geräts (siehe Typenschild) zu den
Daten der örtlichen Stromversorgung passen.
• Schließen Sie das Gerät an eine ausreichend abgesicherte Einzelsteckdose mit
Schutzkontakt an. Schließen Sie das Gerät nicht an eine Mehrfachsteckdose an.
• Verlegen Sie das Anschlusskabel so, dass niemand darauf treten oder darüber
stolpern kann.
• Sollte das Gerät nicht in aufrechter Position gelagert oder transportiert worden
sein, lassen Sie es 12 Stunden aufrecht stehen, bevor Sie es an die
Stromversorgung anschließen.
• Warten Sie nach einem Stromausfall mindestens 3 Minuten, bevor Sie das Gerät
wieder einschalten, um eine Beschädigung des Kompressors zu vermeiden.
5.2 Bedienung
Benutzerhinweise
• Legen Sie die Lebensmittel so auf die geeignete Bleche, dass diese genügend
Abstand zueinander haben, um eine ausreichende Luftzirkulation im Inneren
des Gerätes zu gewährleisten. Zu wenig Abstand beeinträchtigt den
Kühlungseffekt.
• Um den Verlust der Kühlung zu verringern, sollten die Türöffnungszeiten
während des Betriebes möglichst kurz gehalten werden. Außerdem sollte die
Tür nicht zu häufig geöffnet werden. Je mehr Gegenstände sich im Kühlschrank
befinden, je länger die Tür geöffnet wird, desto höher ist der Energieverbrauch.
• Das Einlagern von noch abzukühlenden Lebensmitteln verschlechtert die
Funktionen des Gerätes und kann bereits abgekühlte Lebensmittel schädigen.
Vermeiden Sie daher das Aufbewahren von Lebensmitteln in nicht gekühlten
Räumen, um Kühlluftverlust beim Einlagern in den Kühlschrank zu vermeiden.
• Bei plötzlichem Stromausfall sollte die Tür möglichst nicht geöffnet werden, um
den Verlust der kühlen Luft zu vermeiden.
• Wenn das Gerät für längere Zeit ausgeschaltet wird, lassen Sie die
Kühlschranktür offen.
Vor dem ersten Gebrauch
1. Reinigen Sie das Gerät und Zubehör vor dem ersten Gebrauch nach
Anweisungen im Abschnitt 6 „Reinigung“.
2. Trocknen Sie das Gerät und Zubehör anschließend gründlich ab.
3. Schließen Sie die Tür des Gerätes.
4. Schließen Sie das Gerät an eine geeignete Einzelsteckdose an.
700830 15 / 24
Installation und Bedienung
DE
Taste
Funktionen
Sollwert anzeigen, Parameter im Programmiermodus wählen oder
einen Vorgang bestätigen
Das Abtauen manuell starten
Die gespeicherte Höchsttemperatur anzeigen, im Programmiermodus Parameter-Code auswählen, angezeigten Wert erhöhen
Die gespeicherte Minimaltemperatur anzeigen, im Programmiermodus Parameter-Code auswählen, angezeigten Wert verringern
Gerät einschalten oder ausschalten
LED-Beleuchtung im Gerät ein- oder ausschalten
5. Lassen Sie beim ersten Gebrauch des Gerätes oder nach Nutzungspausen das
Gerät zuerst die eingestellte Temperatur erreichen, bevor Sie das Gerät mit
geeigneten Lebensmitteln beladen.
6. Beachten Sie zum Betrieb des Gerätes die Hinweise im Abschnitt
„Einstellungen“.
Bedienelemente und Anzeigen
16 / 24 700830
Installation und Bedienung
DE
LED
Aktivierungszustand
Bedeutung
leuchtet
Kompressor aktiviert
blinkt
während der Verzögerung
leuchtet
Abtauen läuft
blinkt
Verzögerung des Abtauens
leuchtet
Lüfter aktiviert
blinkt
Verzögerung nach Abtauen
AUX
Funktion inaktiv
Verbindung zum digitalen Eingang am Thermostat ist
fehlgeschlagen (Verkabelung oder Komponente)
leuchtet
Ein Alarm wird ausgelöst
Funktion inaktiv
Kontinuierlicher Zyklus läuft
Funktion inaktiv
Energiesparmodus aktiviert
leuchtet
Anzeige der Temperatureinheit Grad Celsius
blinkt
im Programmiermodus
leuchtet
Anzeige der Temperatureinheit Grad Fahrenheit
blinkt
im Programmiermodus
LED-Anzeigen
Über die LED’s wird in der Digital-Anzeige der Aktivierungszustand der Funktionen
angezeigt:
Einstellungen
Gerät in den ON / Standby-Modus schalten
1. Halten Sie die Taste 2 Sekunden lang gedrückt.
Das Gerät schaltet vom EIN- in den Standby-Modus und umgekehrt.
Während Sie die Taste gedrückt halten, blinkt die LED, um den Statuswechsel
anzuzeigen.
Mindesttemperatur anzeigen
1. Drücken Sie die Taste und lassen Sie sie los.
Die Meldung „Lo“ wird angezeigt, gefolgt von der aufgezeichneten Mindesttemperatur.
700830 17 / 24
Installation und Bedienung
DE
2. Um die normale Anzeige wiederherzustellen drücken Sie die Taste
erneut oder warten Sie 5 Sekunden.
Höchsttemperatur anzeigen
1. Drücken Sie die Taste und lassen Sie sie los.
Die Meldung „Hi“ wird angezeigt, gefolgt von der aufgezeichneten Höchsttemperatur.
2. Um die normale Anzeige wiederherzustellen drücken Sie die Taste
erneut oder warten Sie 5 Sekunden.
Aufgezeichnete Mindest- oder Höchsttemperatur zurücksetzen
1. Halten Sie die Taste für mehr als 3 Sekunden gedrückt, während die
Mindest- oder Höchsttemperatur angezeigt wird.
Die Anzeige (rSt) erscheint in der Digital-Anzeige.
Zur Bestätigung des Vorgangs beginnt die Meldung "rSt" zu blinken und die
momentane Temperatur wird angezeigt.
Sollwert anzeigen
1. Drücken Sie kurz die Taste .
Der Sollwert wird angezeigt.
2. Drücken Sie erneut die Taste oder warten Sie 5 Sekunden, um zu
vorherigen Anzeige zurückzukehren.
Sollwert (gewünschte Temperatur) ändern
1. Drücken Sie die Taste für mehr als 2 Sekunden gedrückt.
Der Sollwert wird angezeigt und die LED oder blinkt in der Digital-Anzeige.
2. Erhöhen oder verringern Sie den angezeigten Wert mit den Tasten oder
, bis der gewünschte Wert in der Digital-Anzeige erscheint.
3. Bestätigen Sie den neuen Sollwert mit der Taste oder warten Sie 10
Sekunden, dann wird dieser Wert automatisch gespeichert.
Automatisches Abtauen
Das Gerät wird innerhalb von 24 Stunden automatisch 4-mal abgetaut. Die
Zeitschaltuhr schaltet sich im Moment der Ersteinschaltung ein.
18 / 24 700830
Installation und Bedienung
DE
+
Sperren oder Entsperren der Tasten des Temperaturreglers:
– zum Sperren beide Tasten gleichzeitig für mehr als 3 Sek.
gedrückt halten, in der Digital-Anzeige erscheint „Pof“
– zum Entsperren diese Tasten erneut für mehr als 3 Sek.
gedrückt halten, bis in der Digital-Anzeige „Pon“ erscheint
+
In den Programmiermodus gelangen:
– beide Tasten gleichzeitig für 3 Sek. gedrückt halten, wenn die
LED`s oder blinken, können weitere Einstellungen
vorgenommen werden
+
Zu vorherigen Anzeige zurückkehren:
– beide Tasten gleichzeitig drücken oder 15 Sek. warten, um
den Programmiermodus zu verlassen und zu vorherigen
Anzeige (Temperaturwert im Gerät) zurückzukehren
1. Falls Sie die automatischen Abtauphasen zu anderen Zeiten wünschen,
drücken Sie die Taste für länger als 2 Sekunden.
In der Digital-Anzeige erscheint das Symbol .
Der Abtauzyklus wird sofort eingeleitet, der nächste Abtauzyklus findet dann nach
6 Stunden statt.
Manuelles Abtauen
Zusätzlich zum automatischen Abtauen kann jederzeit das manuelle Abtauen
aktiviert werden.
1. Drücken und halten Sie die Taste für länger als 2 Sekunden gedrückt.
Das manuelle Abtauen wird eingeleitet.
In der Digital-Anzeige erscheint das Symbol .
HINWEIS!
Das Abtauwasser verdunstet automatisch.
Tastenkombinationen
Durch gleichzeitiges Drücken der unten aufgeführten Tasten können einige
Funktionen aktiviert/deaktiviert werden.
HINWEIS!
Weitere Einstellungen oder Parameteränderungen sollten nur von einem
Servicetechniker vorgenommen werden.
700830 19 / 24
Reinigung und Wartung
DE
LED-Innenbeleuchtung ein-/ausschalten
1. Drücken Sie die Taste und lassen Sie sie los.
Die LED-Innenbeleuchtung wird eingeschaltet.
2. Drücken Sie erneut die Taste .
Die LED-Innenbeleuchtung wird ausgeschaltet.
6 Reinigung und Wartung
6.1 Sicherheitshinweise zur Reinigung
• Trennen Sie das Gerät vor der Reinigung von der Stromversorgung.
• Lassen Sie das Gerät vollständig abkühlen.
• Achten Sie darauf, dass kein Wasser in das Gerät eindringt. Tauchen Sie das
Gerät zum Reinigen nicht in Wasser oder andere Flüssigkeiten. Verwenden Sie
keinen Druckwasserstrahl, um das Gerät zu reinigen.
• Verwenden Sie keine spitzen oder metallischen Gegenstände (Messer, Gabel
etc.) um das Gerät zu reinigen. Spitze Gegenstände können das Gerät
beschädigen und bei Kontakt mit stromführenden Teilen zu einem Stromschlag
führen.
• Verwenden Sie zum Reinigen keine Scheuermittel, lösemittelhaltigen oder
ätzende Reinigungsmittel. Diese können die Oberfläche beschädigen.
6.2 Reinigung
1. Reinigen Sie das Gerät regelmäßig.
2. Nehmen Sie alle Gegenstände aus dem Gerät heraus und lagern Sie diese in
der Zwischenzeit in einem kühlen Raum.
3. Nehmen Sie die genutzten Bleche aus dem Gerät heraus.
4. Reinigen Sie die Bleche mit einem milden Reinigungsmittel und einem weichen
Tuch oder Schwamm und warmem Wasser.
5. Spülen Sie die Bleche mit klarem Wasser nach und trocknen Sie sie mit einem
weichen Tuch ab.
6. Wischen Sie die Innenflächen und Außenflächen des Gerätes mit einem
weichen, feuchten Tuch gründlich ab. Verwenden Sie bei Bedarf ein mildes
Reinigungsmittel.
7. Wischen Sie die gereinigten Flächen mit einem in klarem Wasser
angefeuchteten Tuch ab.
8. Trocknen Sie anschließend alle gereinigten Flächen gründlich ab.
20 / 24 700830
Reinigung und Wartung
DE
9. Wischen Sie das Innere des Gerätes regelmäßig (einmal im Monat) mit einem
für Lebensmittelbereich geeignetem Desinfektionsreiniger aus.
10. Reinigen Sie die Tür des Gerätes und die Türdichtung regelmäßig mit einem
weichen, feuchten Tuch. Trocknen Sie die Tür und die Türdichtung
anschließend gründlich ab.
11. Lassen Sie die Tür nach der Reinigung offen, damit das Gerät vollständig
trocknen kann.
12. Sollten Sie Ihr Gerät für längere Zeit außer Betrieb setzen, reinigen Sie es wie
oben beschrieben. Lassen Sie das Gerät offen stehen, um Geruchs- und
Schimmelbildung im Inneren zu vermeiden.
Wartung
Wir empfehlen eine Wartung des Gerätes durch den Kundendienst mindestens
einmal pro Jahr, ggf. einen Wartungsvertrag abzuschließen.
Folgende Operationen sollten regelmäßig von qualifiziertem Fachpersonal
ausgeführt werden:
– Kondensator mit geeignetem Werkzeug (Staubsauger oder einer
weichen Bürste) reinigen;
– elektrische Anschlüsse überprüfen;
– Thermostat und Sensor überprüfen;
– Türen und Türdichtungen überprüfen.
700830 21 / 24
Mögliche Funktionsstörungen
DE
Fehler
Mögliche Ursache
Behebung
Keine Funktion
Netzstecker nicht richtig
eingesteckt
Netzstecker ziehen und richtig
einstecken
Sicherung der Stromversorgung defekt
Sicherung kontrollieren, Gerät
an anderer Steckdose testen
Stromausfall
Stromversorgung prüfen
Temperatur im
Gerät ist zu hoch/
zu niedrig
Kondensator wird durch
Staub blockiert
Kundendienst kontaktieren
Verdampfer vereist
Gerät abtauen
Direktes Sonnenlicht oder
Wärmequellen in der Nähe
Gerät von den Wärmequellen
entfernen
Schlechte Luftzirkulation um
das Gerät
Für ausreichenden Abstand
zu Wänden oder anderen
Gegenständen sorgen
Umgebungstemperatur zu
hoch
Gerät an einem geeigneten
Ort aufstellen
Tür nicht vollständig
geschlossen oder
Türöffnungszeit zu lange
Tür vollständig schließen,
Türöffnungszeiten möglichst
gering halten
Türdichtungsstreifen
beschädigt oder verformt
Kundendienst kontaktieren
7 Mögliche Funktionsstörungen
Mögliche
Die folgende Tabelle enthält Beschreibungen von möglichen Ursachen und
Maßnahmen zur Behebung von Funktionsstörungen oder Fehler beim Betrieb des
Gerätes. Wenn sich die Funktionsstörungen nicht beheben lassen, kontaktieren Sie
den Kundendienst.
Geben Sie unbedingt die Artikel-Nummer, die Modell-Bezeichnung und die SerienNummer an. Diese Angaben finden Sie auf dem Typenschild des Gerätes.
22 / 24 700830
Mögliche Funktionsstörungen
DE
Fehler
Mögliche Ursache
Behebung
Temperatur im
Gerät ist zu hoch/
zu niedrig
Abstand zwischen den
Gegenständen im Gerät zu
gering
Ausreichenden Abstand
zwischen den gelagerten
Gegenständen einhalten
Gerät ist überlastet
Menge der gelagerten
Gegenstände reduzieren
Temperaturregler falsch
eingestellt
Temperaturregler korrekt
einstellen
Der Lärmpegel des
Gerätes steigt an
Gerät steht nicht auf einer
ebenen Fläche
Gerät auf einer ebenen
Fläche aufstellen
Lose Muttern/Schrauben
Muttern/Schrauben festziehen
Gerät berührt Wände oder
andere Gegenstände
Für ausreichenden Abstand
zu Wänden oder anderen
Gegenständen sorgen
Gegenstände im Gerät
berühren sich gegenseitig
Ausreichenden Abstand
zwischen den Gegenständen
einhalten
Wasser tritt aus
Gerät steht nicht auf einer
ebenen Fläche
Gerät auf einer ebenen
Fläche aufstellen
AbtauwasserAbflussöffnung verstopft
Abtauwasser-Abflussöffnung
freimachen
Abtauwasser-Auffangschale
beschädigt (falls zutreffend)
Kundendienst kontaktieren
Abtauwasser-Auffangschale
läuft über (falls zutreffend)
Abtauwasser-Auffangschale
regelmäßig entleeren
700830 23 / 24
Entsorgung
DE
Elektrogeräte sind mit diesem Symbol gekennzeichnet.
Elektrogeräte müssen fachgerecht und umweltgerecht
verwertet und entsorgt werden. Elektrogeräte dürfen nicht in
den Hausmüll. Trennen Sie das Gerät von der
Stromversorgung und entfernen Sie das Anschlusskabel
vom Gerät.
Folgende Wahrnehmungen sind keine Störungen:
– Die vom Kühlschrank während des Betriebs verbreiteten verschiedenen
Geräusche sind normal und deuten nicht auf einen Defekt hin.
– Das Plätschern, Gurgeln und Rauschen kommt vom Kältemittel, welches durch
das Kühlsystem des Gerätes zirkuliert.
– Ein kurzes, lauteres Aufheulen oder ein Klicken hört man, wenn der Kompressor
des Gerätes sich einschaltet.
8 Entsorgung
Elektrogeräte
Geben Sie Elektrogeräte bei den dafür vorgesehenen Sammelstellen ab.
Kältemittel
Das Treibmittel innerhalb des Gerätes ist brennbar. Die Entsorgung von diesem
feuergefährlichen Material muss in Übereinstimmung mit nationalen Bestimmungen
erfolgen.
24 / 24 700830
